Produkttype	Varmluft håndtørrer
Mærke	Starmix
Model	T 80
Mål (L x B x H)	203 x 164 x 282 mm
Vægt	2,2 kg
Nominel effekt	1400 W
Varmeeffekt	1200 W
Motoreffekt	200 W
Luftgennemstrømning	31 l/s
Relativ tørretid	26 sekunder
Forsyningsspænding	230 V ~ 50 Hz
Beskyttelsesgrad	IP23
Elektronisk timer	30 til 60 sekunder (justerbar)
Automatisk afbrydelse	Ja
Sikkerhedstemperaturbegrænser	Ja
Termisk afbryder	Ja (blylaminat)
Indsugningsrist	Ja
Montering	Vægmontering, anbefalet højde 1,15 m
Vedligeholdelse og rengøring	Støvsug indsugningsfilteret regelmæssigt; brug ikke vandstråle
Medfølgende tilbehør	Monteringsdyvler og skruer
Overensstemmelsesstandarder	CE, GS, CCA, EGV, IP23

Ofte stillede spørgsmål - T 80 Starmix

Hvordan installeres Starmix T 80 håndtørreren?

Monteringen skal overlades til en specialist. Marker hullerne ved hjælp af skabelonen, bor (∅ 8 mm), indsæt dyvlerne, skru basen fast på væggen, og tilslut derefter strømkablet til netterminalen. Overhold en højde på 1,15 m fra gulv til blæsedyse.

Hvad er den krævede forsyningsspænding?

Apparatet fungerer ved en spænding på 230 V ~ 50 Hz. Kontroller, at spændingen i din installation svarer til den, der er angivet på typeskiltet.

Hvordan indstilles timeren på T 80?

Den elektroniske timer er som standard indstillet til ca. 30 sekunder. For at forlænge den skal du åbne dækslet og dreje potentiometerets justeringsskrue (tilgængelig over varmelegemet) med uret. Justeringsområdet går fra ca. 30 sekunder til 8 minutter.

Hvordan rengøres indsugningsfilteret?

Støvsug regelmæssigt indsugningsfilteret, som er placeret på apparatets nederste del, med en støvsugermundstykke. Hvis snavset sidder fast, skal du bruge en børste.

Hvad gør jeg, hvis apparatet ikke længere varmer?

Kontroller først strømforsyningen. Hvis problemet fortsætter, kan sikkerhedstemperaturbegrænseren eller den termiske blylaminatafbryder have udløst. Kontakt kvalificeret personale for eventuel indgriben.

Kan jeg bruge håndtørreren uden dækslet?

Nej, apparatet må kun bruges med lukket dæksel, da kølingen af varmelegemet er utilstrækkelig uden. Derudover sikrer dækslet sikkerheden.

Hvilken sikkerhedsafstand skal overholdes omkring apparatet?

Overhold de sikkerhedsafstande, der er foreskrevet af nationale regler (f.eks. VDE 0100 og VDE 0107 i Tyskland). Installationen skal muliggøre uhindret indsugnings- og udblæsningsluftstrøm.

Hvordan rengøres apparatets yderside?

Brug aldrig vandstråle eller våd svamp. Afbryd strømmen før enhver rengøring. Brug en tør eller let fugtig klud, uden at væske trænger ind i apparatet.

Er Starmix T 80 egnet til børn?

Apparatet er ikke et legetøj. Børn skal overvåges for at undgå ukorrekt brug. Den elektriske installation skal inkludere en fejlstrømsafbryder.

Hvor finder jeg reservedele til T 80?

Kontakt din forhandler eller et autoriseret Starmix-servicecenter. Garantibetingelserne er dem, der gælder hos forhandleren i salgslandet.

BRUGSANVISNING T 80 Starmix

① Overdel
② Indsugningsfilter
③ Underdel
④ Betjeningsknap (ikke på T 80 E)
⑤ Udblæsningsstuds

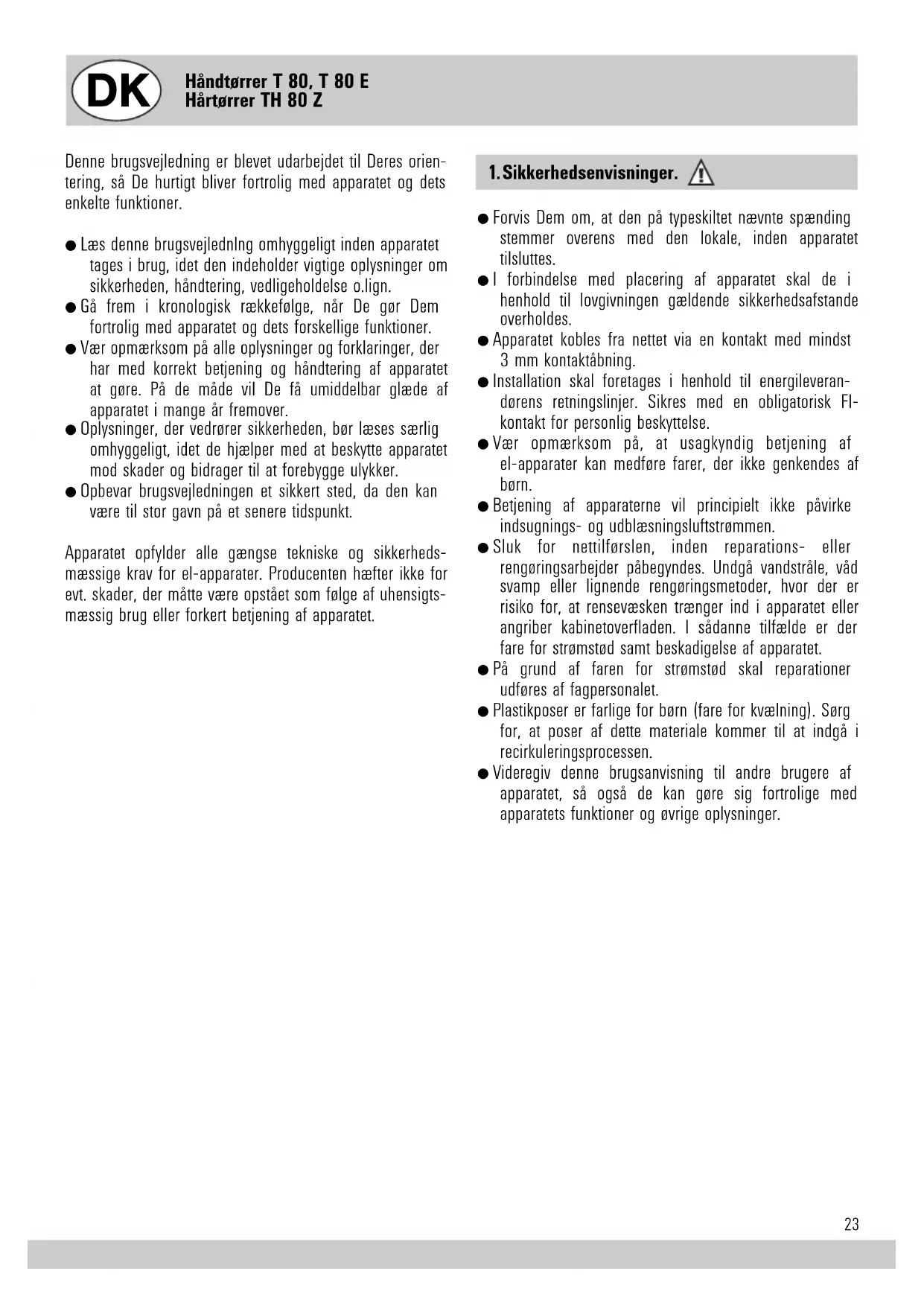

Denne brugsvejledning er blevet udarbejdet til Deres orientering, så De hurtigt bliver fortrolig med apparatet og dets enkelte funktioner.

• Læs denne brugsvejledning omhyggeligt inden apparatet tages i brug, idet den indeholder vigtige oplysninger om sikkerheden, håndtering, vedligeholdelse o.lign.
• Gå frem i kronologisk rækkefølge, når De gør Dem fortrolig med apparatet og dets forskellige funktioner.
• Vær opmærksom på alle oplysninger og forklaringer, der har med korrekt betjening og håndtering af apparatet at gøre. På de måde vil De få umiddelbar glæde af apparatet i mange år fremover.
• Oplysninger, der vedrører sikkerheden, bør læses særlig omhyggeligt, idet de hjælper med at beskytte apparatet mod skader og bidrager til at forebygge ulykker.
• Opbevar brugsvejledningen et sikkert sted, da den kan være til stor gavn på et senere tidspunkt.

Apparatet opfylder alle gængse tekniske og sikkerhedsmæssige krav for el-apparater. Producenten hæfter ikke for evt. skader, der måtte være opstået som følge af uhensigtsmæssig brug eller forkert betjening af apparatet.

1. Sikkerhedsenvisninger.

• Forvis Dem om, at den på typeskiltet nævnte spænding stemmer overens med den lokale, inden apparatet tilsluttes.
• I forbindelse med placering af apparatet skal de i henhold til lovgivningen gældende sikkerhedsafstande overholdes.
• Apparatet kobles fra nettet via en kontakt med mindst 3 mm kontaktäbning.
• Installation skal foretages i henhold til energileverandørens retningslinjer. Sikres med en obligatorisk Flkontakt for personlig beskyttelse.
• Vær opmærksom på, at usagkyndig betjening af el-apparater kan medføre farer, der ikke genkendes af børn.
• Betjening af apparaterne vil principielt ikke påvirke indsugnings- og udblæsningsluftstrømmen.
• Sluk for nettilførslen, inden reparations- eller rengøringsarbejder påbegyndes. Undgå vandstråle, våd svamp eller lignende rengøringsmetoder, hvor der er risiko for, at rensevæsken trænger ind i apparatet eller angriber kabinetoverfladen. I sådanne tilfælde er der fare for strømstød samt beskadigelse af apparatet.
• På grund af faren for strømstød skal reparationer udføres af fagpersonalet.
• Plastikposer er farlige for børn (fare for kvælning). Sørg for, at poser af dette materiale kommer til at indgå i recirkuleringsprocessen.

• Videregiv denne brugsanvisning til andre brugere af apparatet, så også de kan gøre sig fortrolige med apparatets funktioner og øvrige oplysninger.

• Tekniske data.

	Varmluft-håndtørrer		Varmluft-hårtørrer
	T 80 T 80 E TH	80 Z
Nominel effekt Watt	1400	1400	1800
Varmeydelse Watt	1200	1200	1600
Motoreffekt Watt	200	200	200
Luftstrøm I/s	31	31	31
relativ tørretid s	26	26	-
Mål
B x T x H mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Vægt kg	2,2	2,3	2,2
Kvalitetstegn:
D'E GS CCA EGV IP 23 CE	X	X	X

1. Udstyr.

	T 80 T 80 E	TH 80 Z
Elektronisk korttidsafbryder	30–60 sec.		0,5–8 min.
Justerbar løbetid
Automatisk frakobling	X		X
Fuldautomatisk til- og frakobling
uden berøring		X
Temperaturkontrol	X	X	X
Termo-smeltesikring	X	X	X
Luftindtagsgitter (kan udsuges)	X	X	X

4. Monteringsanvisning.

Få en fagmand til at montere varmlufttørreren, idet apparatet skal tilsluttes under hensyntagen til de gængse sikkerhedsbestemmelser. I forbindelse med model T 80 og TH 80 Z skal el-installationen forsynes med en LS-kontakt eller en sikring. På installationssiden skal der tages højde for en topolet netadskiller med en kontaktafstand på mindst 3 mm på hver pol.

5. Monteringsrækkefølge.

1. Kappen under udblæsningsstudsen ⑤ (over mærkepladen) løsnes med en skruetrækker. De ② skruer på indsugningsfilteret 2 skrues af og udblæsningsstudsen skubbes en anelse bagud.
2. Apparatets øverste del (1) vippes op og hægtes af.
3. Borehullerne til de tre dyvler markeres ved hjælp af skabelonen. Herefter bores hullerne med et 8-mm-bør, og dyvlerne anbringes. Dyvler og skruer følger med ved leveringen. Model T 80 og T 80 E bør så vidt muligt monteres i en højde af 1,55 m, målt fra gulvet op til udblæsningsstudsen, mens model TH 80 Z monteres 2,0 m over gulvet. Vær opmærksom på åbningen til nettilførselsledningen i henhold til skabelonen.
4. Tilførselsledningen indføres og apparatets underdel 3 skrues fast på væggen. Tilførselsledningen placeres sammen med afdrypningsstroppen og forbindes med klemmen, der befinder sig foroven til venstre. Ved el-installationen tages strømskemaet til hjælp.
5. På model T 80 og TH 80 Z arbejder den elektroniske tidsafbryder med en forudindstillet tid på hhv. ca. 0,5 og 4 minutter. Tiden kan forlænges ved at dreje reguleringsskruen højre om (adgang gennem ud-boringen via varmeaggregatet, apparatets øverste del skal være åben). Justeringsområde ca. 0,5–8 minutter. Koblingsafstanden ved T 80 E – dvs. afstanden mellem apparatets nederste kant og hænderne/hovedet – kan justeres ved at dreje poti-reguleringsskruen (tilgængelig i forbindelse med åben overdel, under varmelegemet) mod venstre (forkortes) eller højre (forlænges). Justeringen bør foretages af en fagmand.
6. Indsugningsfilteret ② og udblæsningsstudsen ⑤ placeres i styringerne, og apparatet lukkes. Overdelen ① sættes på underdelen ③ og trykkes på plads. Udblæsningsstudsen trækkes helt frem og fastgøres med de to skruer (+ skiver).
7. Kappen over mærkepladen monteres.

Hætten skal være lukket, når apparatet prøvekøres, da varmeaggregatet ellers ikke vil blive afkølet i tilstrækkeligt omfang.

6. Højdejustering af Starmix hårtørrer TH 80 Z.

Starmix-apparatets formskønne og robuste højdejustering THH 800, ordre-nr. 11 10 01, gør det muligt at tilpasse hårtørreren individuelt til brugerens legemsstørrelse, således at den også kan benyttes af børn og personer, der sidder i kørestol. En anden mulighed er at montere to hårtørrere i forskellige højder. I så fald skal der være en afstand på 40 cm imellem dem.

7. Rengøring og pleje.

Filteret ② på undersiden af apparatet til fjernelse af fnug og støv renses med en støvsuger (benyt dyse til fuger) i regelmæssige intervaller. Vedhængende snavspartikler i filteråbningerne fjernes med en børste.

DK Som eneansvarlige erklærer vi hermed, at produktet svarer til følgende normer og direktiver: EN 60335, EN 44014, EN 60555 i henhold til bestemmelserne i følgende direktiver: Lavspændingsdirektiv 73/23/E∅F og EF's EMV-direktiv 89/336/E∅F.

For apparatet gælder sælgers garantibetingelser i det land, hvor apparatet købes. I alle tvivlstilfälde bedes De henvende Dem til Deres lokale forhandler.
