T 80 - Secador de manos Starmix - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secamanos de aire caliente
Marca	Starmix
Modelo	T 80
Dimensiones (L x P x A)	203 x 164 x 282 mm
Peso	2,2 kg
Potencia nominal	1400 W
Potencia de calefacción	1200 W
Potencia del motor	200 W
Caudal de aire	31 l/s
Tiempo de secado relativo	26 segundos
Tensión de alimentación	230 V ~ 50 Hz
Índice de protección	IP23
Temporizador electrónico	30 a 60 segundos (ajustable)
Corte automático	Sí
Limitador de temperatura de seguridad	Sí
Cortacircuito térmico	Sí (de lámina de plomo)
Rejilla de aspiración	Sí
Montaje	Montaje mural, altura recomendada 1,15 m
Mantenimiento y limpieza	Aspirar el filtro de aspiración regularmente; no usar chorro de agua
Accesorios incluidos	Tacos y tornillos de montaje
Normas de conformidad	CE, GS, CCA, EGV, IP23

Preguntas frecuentes - T 80 Starmix

¿Cómo instalar el secamanos Starmix T 80?

El montaje debe ser realizado por un especialista. Marque los agujeros con la plantilla, perfore (∅ 8 mm), inserte los tacos, atornille la base a la pared, luego conecte el cable de alimentación al borne de red. Respete una altura de 1,15 m desde el suelo hasta la boquilla de soplado.

¿Cuál es la tensión de alimentación requerida?

El aparato funciona con una tensión de 230 V ~ 50 Hz. Verifique que la tensión de su instalación corresponde a la indicada en la placa de características.

¿Cómo ajustar el temporizador del T 80?

El temporizador electrónico está ajustado a aproximadamente 30 segundos por defecto. Para prolongarlo, abra la tapa y gire el tornillo de ajuste del potenciómetro (accesible sobre la calefacción) en el sentido de las agujas del reloj. El rango de ajuste va de aproximadamente 30 segundos a 8 minutos.

¿Cómo limpiar el filtro de aspiración?

Aspire regularmente el filtro de aspiración ubicado en la parte inferior del aparato con una boquilla de aspiradora. Si la suciedad se adhiere firmemente, use un cepillo.

¿Qué hacer si el aparato ya no calienta?

Verifique primero la alimentación eléctrica. Si el problema persiste, el limitador de temperatura de seguridad o el cortacircuito térmico de lámina de plomo pueden haber desconectado. Contacte a personal calificado para cualquier intervención.

¿Puedo usar el secamanos sin la tapa?

No, el aparato solo debe usarse con la tapa cerrada, ya que el enfriamiento de la calefacción es insuficiente sin ella. Además, la tapa garantiza la seguridad.

¿Cuál es la distancia de seguridad que se debe respetar alrededor del aparato?

Respete las distancias de seguridad prescritas por las regulaciones nacionales (ej. VDE 0100 y VDE 0107 en Alemania). La instalación debe permitir un flujo de aire de aspiración y soplado sin obstáculos.

¿Cómo limpiar el exterior del aparato?

Nunca use chorro de agua o esponja mojada. Desconecte la alimentación antes de cualquier limpieza. Use un paño seco o ligeramente húmedo, sin que el líquido penetre en el aparato.

¿El Starmix T 80 es adecuado para niños?

El aparato no es un juguete. Los niños deben ser supervisados para evitar un uso inadecuado. La instalación eléctrica debe incluir un interruptor diferencial de protección de personas.

¿Dónde encontrar piezas de repuesto para el T 80?

Diríjase a su distribuidor o a un servicio autorizado Starmix. Las condiciones de garantía son las del comerciante en el país de venta.

MANUAL DE USUARIO T 80 Starmix

Instrucciones de montaje y de uso Páginas 17

① Parte superior
② Filtro de aspiración
③ Parte inferior
④ Pulsador (no en el modelo T 80 E)
⑤ Tubo de expulsió de aire

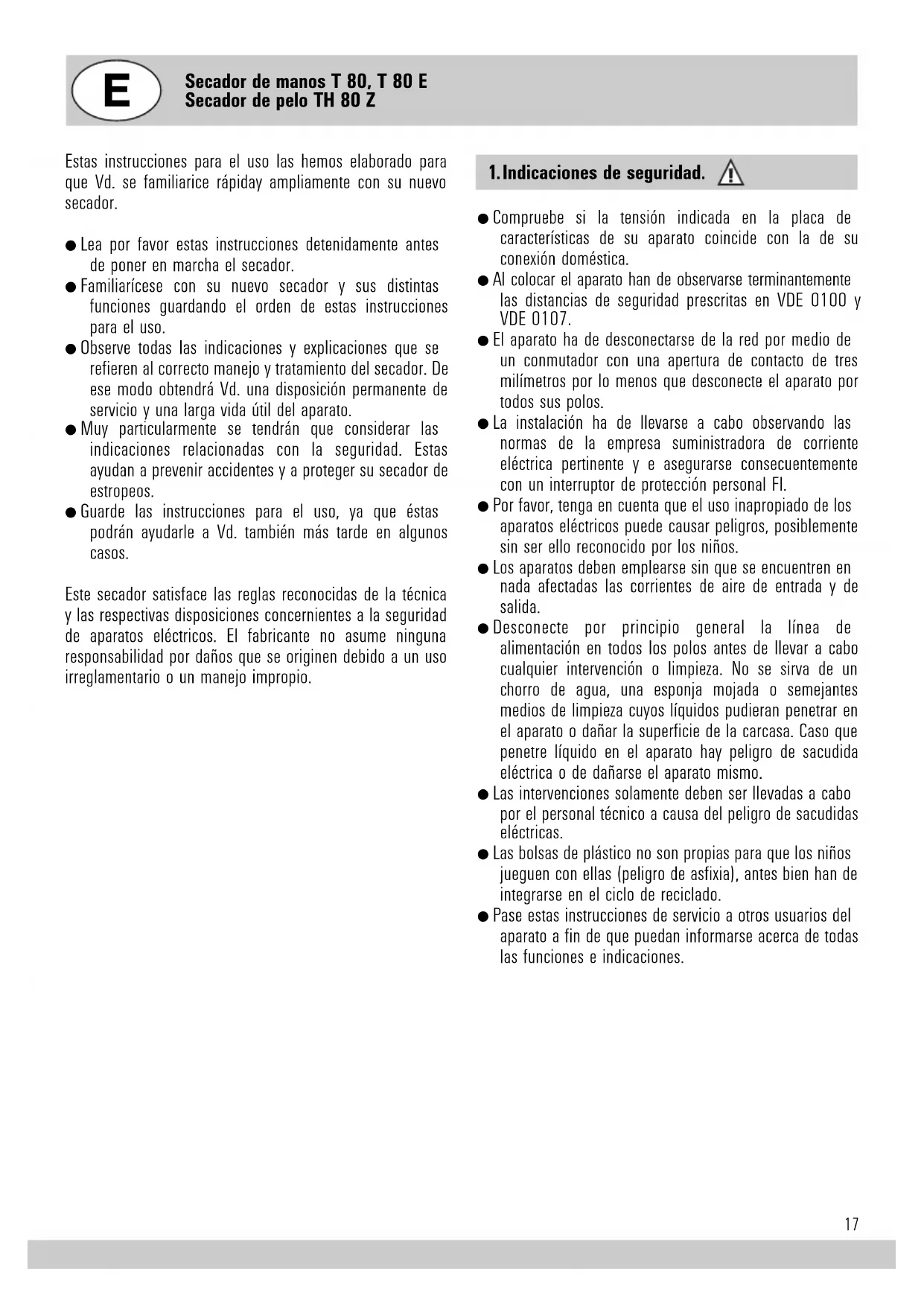

Estas instrucciones para el uso las hemos elaborado para que Vd. se familiarice rápiday ampliamente con su nuevo secador.

• Lea por favor estas instrucciones detenidamente antes de poner en marcha el secador.
• Familiarícese con su nuevo secador y sus distintas funciones guardando el orden de estas instrucciones para el uso.
• Observe todas las indicaciones y explicaciones que se refieren al correcto manejo y tratamiento del secador. De ese modo obtendrá Vd. una disposición permanente de servicio y una larga vida útil del aparato.
• Muy particularmente se tendrán que considerar las indicaciones relacionadas con la seguridad. Estas ayudan a prevenir accidentes y a proteger su secador de estropeos.
• Guarde las instrucciones para el uso, ya que éstas podrán ayudarle a Vd. también más tarde en algunos casos.

Este secador satisface las reglas reconocidas de la técnica y las respectivas disposiciones concernientes a la seguridad de aparatos eléctricos. El fabricante no asume ninguna responsabilidad por daños que se originen debido a un uso irreglamentario o un manejo impropio.

1. Indicaciones de seguridad.

• Compruebe si la tensión indicada en la placa de características de su aparato coincide con la de su conexión doméstica.
• Al colocar el aparato han de observarse terminantemente las distancias de seguridad prescritas en VDE 0100 y VDE 0107.
• El aparato ha de desconectarse de la red por medio de un conmutador con una apertura de contacto de tres milímetros por lo menos que desconecte el aparato por todos sus polos.
• La instalación ha de llevarse a cabo observando las normas de la empresa suministradora de corriente eléctrica pertinente y e asegurarse consecuentemente con un interruptor de protección personal FI.
• Por favor, tenga en cuenta que el uso inapropiado de los aparatos eléctricos puede causar peligros, posiblemente sin ser ello reconocido por los niños.
• Los aparatos deben emplearse sin que se encuentren en nada afectadas las corrientes de aire de entrada y de salida.
• Desconecte por principio general la línea de alimentación en todos los polos antes de llevar a cabo cualquier intervención o limpieza. No se sirva de un chorro de agua, una esponja mojada o semejantes medios de limpieza cuyos líquidos pudieran penetrar en el aparato o dañar la superficie de la carcasa. Caso que penetre líquido en el aparato hay peligro de sacudida eléctrica o de dañarse el aparato mismo.
• Las intervenciones solamente deben ser llevadas a cabo por el personal técnico a causa del peligro de sacudidas eléctricas.
• Las bolsas de plástico no son propias para que los niños jueguen con ellas (peligro de asfixia), antes bien han de integrarse en el ciclo de reciclado.

• Pase estas instrucciones de servicio a otros usuarios del aparato a fin de que puedan informarse acerca de todas las funciones e indicaciones.

• Datos técnicos.

	Secador de aire calientepara las manos		Secador de airecaliente para el pelo
	T 80 T 80 E TH	80 Z
Potencia nominal Vatios	1400	1400	1800
Potencia calefactora Vatios	1200	1200	1600
Potencia del motor Vatios	200	200	200
Corriente de aire I/seg.	31	31	31
Tiempo de secador relativo seg.	26	26	-
Dimensionesa x f x a mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Peso kg	2,2	2,3	2,2
Símbolos de control:DE GS CCA EGV IP 23 CE	X	X	X

1. Equipamiento.

	T 80 T 80 E	TH 80 Z
Temporizador electrónico de carrera corta	30–60 sec.		0,5–8 min.
Tiempo de funcionamiento ajustable
Desactivación automática	X		X
Activación y desactivación completamente
automáticas, sin contacto físico		X
Limitador de temperatura de seguridad	X	X	X
Termofusible	X	X	X
Rejilla aspirable de admisión de aire	X	X	X

4. Instrucciones de montaje.

Para el montaje del secador de aire caliente se tendrá que encargar un especialista para garantizar que el aparato sea conectado observando las reglas de seguridad. En el caso del T 80 y del TH 80 Z, se tendrá que prever un interruptor LS o un fusible en la instalación eléctrica. En el lugar de la instalación se tendrá que prever un dispositivo desconectador de red bipolar con una abertura de contacto de por lo menos 3 mm en cada polo.

5. Orden del montaje.

1. Desencajar la moldura que se halla por debajo del tubo de expulsión de aire ⑤ (por encima de la placa de características) utilizando un destornillador. Sacar ambos tornillos del filtro de aspiración ② y empujar el tubo de expulsión de aire uno poco hacia atrás.
2. Voltear la parte superior ① hacia arriba y desengancharla.
3. Tras determinar el lugar de montaje, marcar los agujeros para los 3 tarugos con la plantilla de montaje, hacer los taladros (∅ 3 mm) y poner los tarugos. Los 3 tarugos y los tornillos se adjuntan con el secador. La altura de montaje más favorable para el T 80, T 80 E es 1,15 m (suelo hasta el tubo de expulsión de aire) y 2,0 m para el TH 80 Z. Tener cuidado de la abertura de entrada para el cable de alimentación conforme al escote.
4. Introducir el cable de alimentación, atornillar a fondo la parte inferior ⑥ del secador a la pared. Instalar el cable de alimentación con el lazo escurridor de agua y conectarlo al borne de red que se halla en la parte superior izquierda. Conexión eléctrica según el esquema de distribución.
5. El tiempo de funcionamiento del temporizador electrónico del T 80 está ajustado a unos 0,5 min. y en el T 80 Z a 4 min. Este puede ser prolongado girando el tornillo regulador del potenciómetro en sentido horario (accesible por la abertura que se halla por encima de la calefacción, teniendo la parte superior abierta). Margen de ajuste: aprox. 0,5 - 8 min. La distancia de conexión del T 80 E - es decir, la distancia existente entre la superficie inferior del aparato y la altura de las manos o de la cabeza) puede variarse, para lo cual el especialista sólo tiene que girar el tornillo de ajuste del potenciómetro hacia la izquierda (para reducirla) o hacia la derecha (para aumentarla) (accesible una vez abierta la parte superior, debajo de la calefacción).
6. Antes de conectar el secador, colocar el filtro de aspiración ② y el tubo de expulsión de aire ⑤ en las respectivas guías. Colocar la parte superior ① sobre la parte inferior y presionar fuertemente. Correr el tubo de expulsión de aire completamente hacia adelante y atornillar ambos tornillos (+ arandelas).
   7.Encajar de nuevo la moldura por encima de la placa de características.

Por razones de seguridad se desconectará el fusible de la red durante todas las manipulaciones en el secador.

Efectuar una marcha de prueba sólo con la tapa cerrada, ya que de lo contrario la calefacción no será refrigerada suficientemente.

6. Ajuste de la altura para el secador de pelo Starmix TH 80 Z.

El elegante y robusto dispositivo de ajuste de altura del Starmix TH H 800, No. de pedido 111001, permite adaptar el secador de pelo gradual e individualmente a la estatura. De ese modo se les facilita considerablemente el secado de pelo, en particular, a los niños y a los inválidos en silla de ruedas. Alternativamente al dispositivo de ajuste de altura, Vd. podrá montar también dos secadores de pelo con una diferencia de altura de 40 cm.

7. Limpieza y cuidado.

Limpiar el filtro de admisión de aire ② situado en la parte inferior del aparato de pelusillas y polvo adherido, aspirándolo en grandes intervalos con la tobera de ranuras de una aspiradora. Eliminar la suciedad incrustada en las aberturas del filtro con una escobilla.

E Por la presente declaramos por responsabilidad propia que este producto corresponde a las siguientes normas y directivas: EN 60335, EN 44014, EN 60555 conforme a las disposiciones de las directivas de bajo voltaje 73/23 CEE y directivas de compatibilidad electro-magnética de la CE 89/336/CEE.

CE

E Garantía Foto anarato

Garantía

Este aparato se encuentra sometido a las condiciones de garantía de nuestros distribuidores de los países en que se realica la venta. Por favor, diríjase a nosotros caso que sea ello necesario.

P Garantia Para este anar

Garantia
