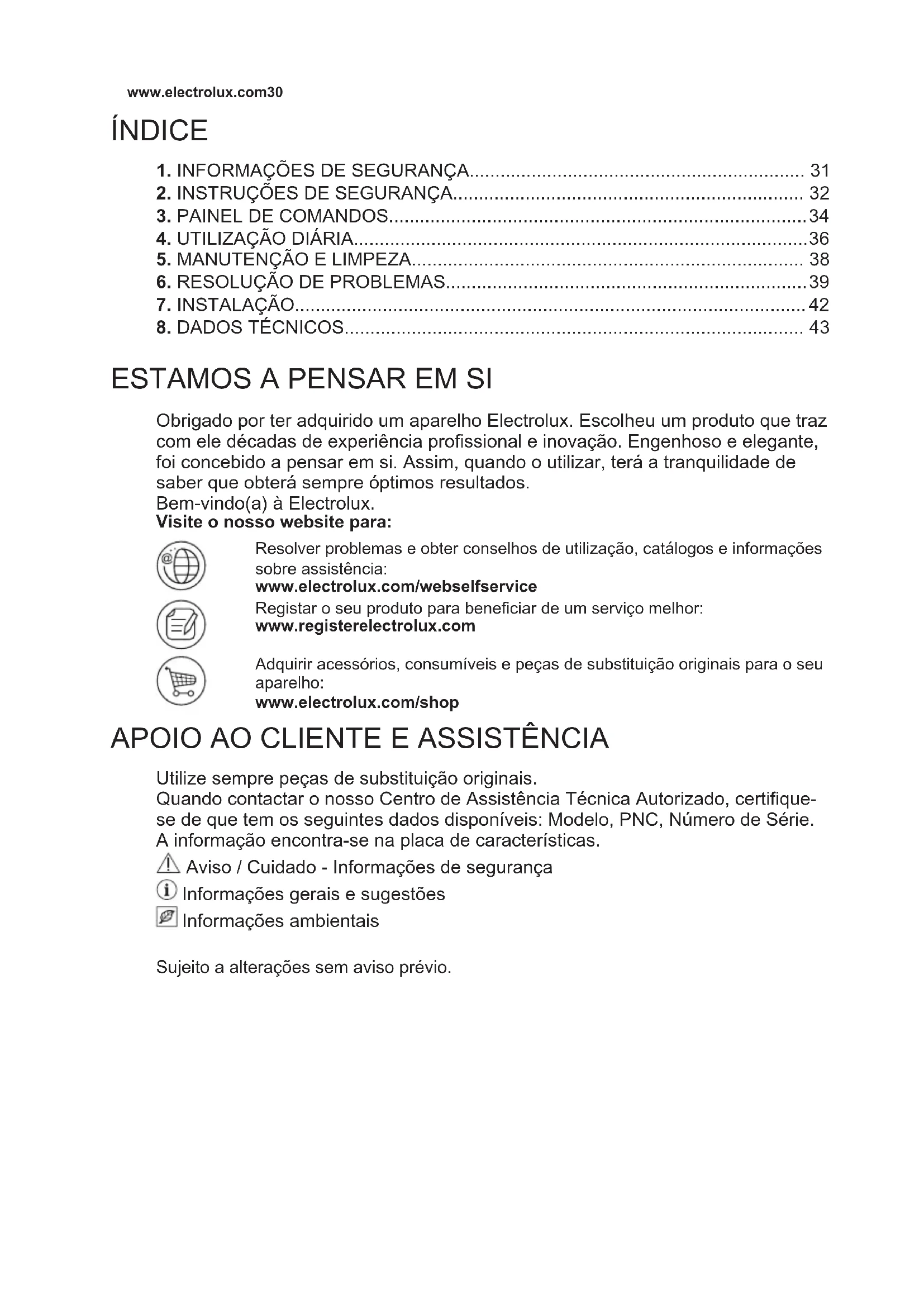

MANUAL DE UTILIZADOR EN3390MOX ELECTROLUX

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para: Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência: www.electrolux.com/webselfservice Registar o seu produto para beneficiar de um serviço melhor: www.registerelectrolux.com Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais. Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique- se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série. A informação encontra-se na placa de características. Aviso / Cuidado - Informações de segurança Informações gerais e sugestões Informações ambientais Sujeito a alterações sem aviso prévio. www.electrolux.com301. INFORMAÇÕES DE SEGURANÇA Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.

• Não permita que as crianças brinquem com o aparelho.

• A limpeza e a manutenção básica do aparelho não devem ser efectuadas por crianças sem supervisão.

• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

• Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como: – turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho; – utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.

• Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado. PORTUGUÊS 31• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante.

• Não danifique o circuito de refrigeração.

• Não utilize aparelhos eléctricos dentro dos compartimentos do aparelho destinados a alimentos, a não ser que sejam do tipo recomendado pelo fabricante.

• Não utilize jactos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

• Não guarde substâncias explosivas, como latas de aerossóis com agente de pressão inflamável, dentro do aparelho.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

AVISO! A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Retire todos os materiais de embalagem e os parafusos de transporte.

• Não instale nem utilize o aparelho se ele estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de protecção.

• Certifique-se de que o ar pode circular em torno do aparelho.

• Após a instalação ou após uma inversão da porta, aguarde pelo menos 4 horas antes de ligar o aparelho à alimentação eléctrica. Isto permite que o óleo regresse ao compressor.

• Antes de efectuar qualquer operação no aparelho (por exemplo, inverter a porta), retire a ficha da tomada eléctrica.

• Não instale o aparelho perto de radiadores, fogões, fornos ou placas.

• Não instale o aparelho em locais com luz solar directa.

• Não instale este aparelho em locais demasiado húmidos ou frios, como anexos exteriores, garagens ou caves.

• Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão. www.electrolux.com322.2 Ligação eléctrica AVISO! Risco de incêndio e choque eléctrico.

• O aparelho tem de ficar ligado à terra.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Utilize sempre uma tomada bem instalada e à prova de choques eléctricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica os componentes eléctricos (ficha e cabo de alimentação eléctrica, compressor, etc.). Contacte um Centro de Assistência Técnica Autorizado ou um electricista se for necessário substituir componentes eléctricos.

• O cabo de alimentação eléctrica deve ficar abaixo do nível da ficha.

• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

• Não altere as especificações deste aparelho.

• Não coloque dispositivos eléctricos (por ex. máquinas de fazer gelados) no interior do aparelho, excepto se forem autorizados pelo fabricante.

• Tenha cuidado para não provocar danos no circuito de refrigeração. Contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental. Este gás é inflamável.

• Se ocorrerem danos no circuito de refrigeração, certifique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão.

• Não permita que objectos quentes toquem nas peças de plástico do aparelho.

• Não coloque bebidas gaseificadas dentro do congelador. Isto irá criar pressão no recipiente da bebida.

• Não guarde gases e líquidos inflamáveis no aparelho.

• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

• Não toque no compressor ou no condensador. Estes estão quentes.

• Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas.

• Não volte a congelar alimentos que já foram descongelados.

• Cumpra as instruções de armazenamento das embalagens dos alimentos congelados.

• O tipo de lâmpada que este aparelho utiliza não é adequado para iluminação doméstica.

2.5 Manutenção e limpeza

AVISO! Risco de ferimentos ou danos no aparelho.

• Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.

• Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento A manutenção e o recarregamento só devem ser efectuados por uma pessoa qualificada.

• Inspeccione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada fica acumulada na parte inferior do aparelho. PORTUGUÊS 332.6 Eliminação AVISO! Risco de ferimentos ou asfixia.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica e elimine-o.

• Remova a porta para evitar que crianças ou animais de estimação fiquem fechados no interior do aparelho.

• O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono.

• A espuma de isolamento contém gás inflamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

• Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor.

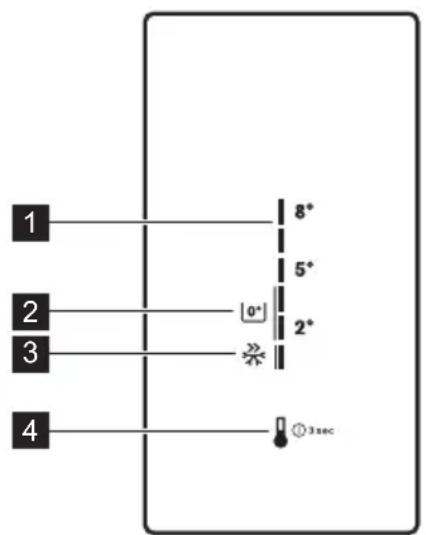

Botão da temperatura

1. Ligue a ficha do aparelho numa

2. Para ligar o aparelho, toque no botão

da temperatura até todos os indicadores LED acenderem.

1. Para desligar o aparelho, prima o

botão da temperatura durante 3 segundos. Todos os indicadores LED ficam apagados.

2. Para desligar o aparelho da

alimentação eléctrica, retire a ficha da tomada eléctrica.

3.3 Regulação da temperatura

Para regular a temperatura, prima o botão da temperatura. De cada vez que premir o botão, a temperatura seleccionada avança 1 posição e o indicador LED correspondente acende. Prima o botão da temperatura repetidamente até seleccionar a temperatura que pretende. A selecção fica fixa. www.electrolux.com34A selecção é gradual e varia entre +2 °C e +8 °C. Regulação mais fria: +2 °C. Regulação menos fria: +8 °C Escolha a regulação tendo em conta que a temperatura no interior do aparelho depende do seguinte:

• temperatura ambiente;

• frequência de abertura da porta;

• quantidade de alimentos armazenados;

• localização do aparelho.

3.4 Modo de espera do visor

Após 30 segundos sem interacção com o aparelho, o visor entra no modo de espera. Apenas o indicador LED correspondente à temperatura seleccionada fica aceso, mas com luz fraca. Todos os restantes indicadores LED ficam apagados. Para desactivar este modo, prima o botão da temperatura.

3.5 Função FastFreeze

Se necessitar de guardar no frigorífico muitos alimentos que estejam à temperatura ambiente (por exemplo, após fazer compras), ou diminuir rapidamente a temperatura do congelador para congelar rapidamente alimentos frescos, é recomendável activar a função FastFreeze para obter um armazenamento correcto dos alimentos. Para activar esta função, prima repetidamente o botão da temperatura até que o indicador LED ao lado do ícone FastFreeze acenda. O indicador LED correspondente a +2 °C também acende. Esta função pára automaticamente após 52 horas. Quando a função for desactivada, a selecção de temperatura anterior é reposta. Pode desactivar esta função em qualquer momento premindo o botão da temperatura e seleccionando outra temperatura. Esta função aplica-se ao frigorífico e ao congelador.

3.6 Regular a temperatura para

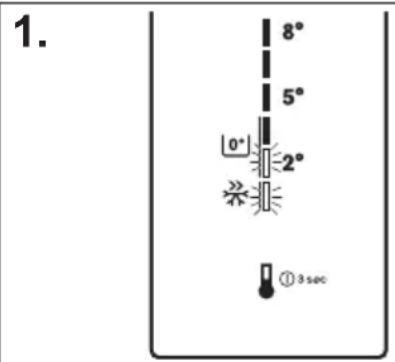

0 °C no compartimento NaturaFresh 0° Para seleccionar uma temperatura próxima de 0 °C no compartimento NaturaFresh 0°: Prima o botão da temperatura repetidamente até o indicador LED acender com uma das seguintes configurações: PORTUGUÊS 351.

• Configuração 1 - activa também a função FastFreeze

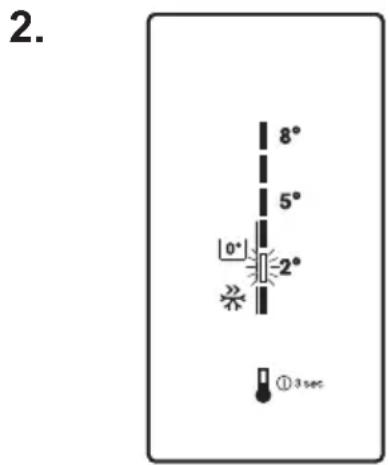

• Configuração 2 - mais adequada para peixe e carne

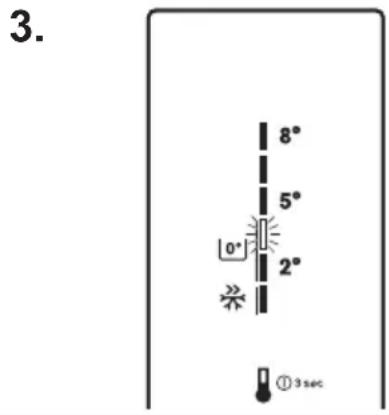

• Configuração 3 - mais adequada para alimentos frescos que não peixe e carne Se regular a temperatura para 5 °C ou mais, a temperatura no interior do compartimento NaturaFresh 0° será superior a 3 °C.

3.7 Indicador de porta aberta

Se a porta ficar aberta durante cerca de 5 minutos, o indicador de porta aberta é activado. O botão da temperatura e o indicador LED da temperatura seleccionada ficam intermitentes. Pode desactivar este indicador fechando a porta ou premindo o botão da temperatura.

4. UTILIZAÇÃO DIÁRIA

4.1 Congelar alimentos frescos

O compartimento do congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo. Para congelar alimentos frescos, active a função FastFreeze pelo menos 24 horas antes de colocar os alimentos a congelar no compartimento do congelador. Coloque os alimentos frescos a congelar no compartimento inferior. A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características, situada no interior do aparelho. O processo de congelação demora 24 horas: não introduza novos alimentos para congelar durante este período. Quando o processo de congelação terminar, regresse à temperatura desejada (consulte “Função FastFreeze”). www.electrolux.com36Neste estado, a temperatura do compartimento do frigorífico pode descer abaixo dos 0 °C. Se isto ocorrer, volte a colocar o regulador da temperatura numa definição mais quente.

4.2 Armazenamento de

alimentos congelados Quando ligar pela primeira vez ou após um período sem utilização, deixe o aparelho em funcionamento durante 2 horas ou mais com a função FastFreeze activada antes de colocar os produtos no compartimento. Se forem armazenadas grandes quantidades de alimentos, retire todas as gavetas do aparelho e coloque os alimentos na prateleira de vidro para obter o melhor desempenho. Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a energia estiver desligada durante mais tempo do que o “Tempo de autonomia” indicado na tabela de dados técnicos, os alimentos descongelados terão de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).

4.3 Armazenamento de

alimentos num frigorífico Cubra ou embrulhe os alimentos, especialmente se tiverem um odor forte. Posicione os alimentos de modo a permitir a circulação de ar em torno deles. Mantenha os alimentos a mais de 20 mm da parede traseira e a mais de 15 mm da porta em todas as prateleiras.

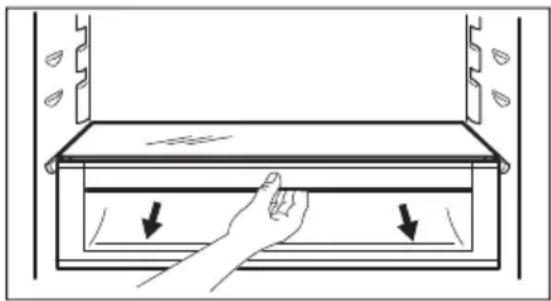

NaturaFresh 0° Este compartimento é adequado para guardar alimentos frescos como peixe, carne e marisco porque tem a melhor temperatura de armazenamento. A temperatura neste compartimento é inferior à do resto do frigorífico. Para reduzir a temperatura no compartimento até 0 °C, consulte a secção correspondente no capítulo “Painel de comandos”.

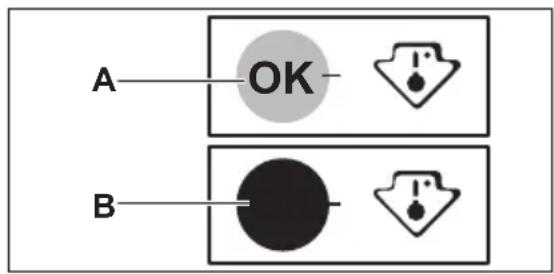

4.5 Indicador de temperatura

O frigorífico está equipado com um indicador de temperatura para ajudar a garantir um armazenamento correcto dos alimentos. O símbolo na parte lateral do aparelho indica a área mais fria do frigorífico. Se aparecer OK (A), coloque os alimentos na área indicada pelo símbolo; se não aparecer (B), ajuste o controlador da temperatura para uma regulação mais fria e aguarde 12 horas até voltar a verificar o indicador de temperatura.

PORTUGUÊS 37Após colocar alimentos frescos no aparelho, abrir a porta repetidamente ou ter tido a porta aberta durante bastante tempo, é normal que a indicação OK desapareça; aguarde pelo menos 12 horas antes de reajustar o controlador da temperatura.

O compartimento do frigorífico está equipado com um dispositivo que permite a refrigeração rápida dos alimentos e mantém uma temperatura mais uniforme no compartimento. Este dispositivo activa-se automaticamente quando necessário, por exemplo, quando a temperatura no interior do aparelho está demasiado elevada.

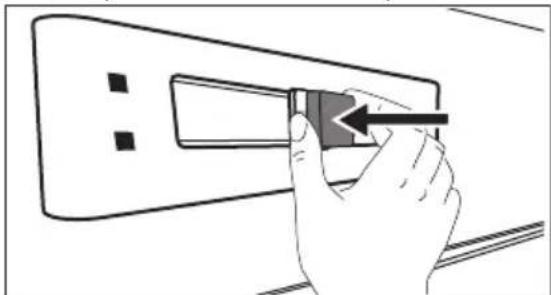

4.7 Filtro TASTEGUARD

Este filtro de carvão activo absorve os maus odores e preserva o melhor sabor e aroma de todos os alimentos que estão armazenados no compartimento do frigorífico. O filtro é fornecido num saco de plástico. Para instalar o filtro no aparelho:

na parede traseira do aparelho.

4. Instale a tampa do filtro.

CUIDADO! Certifique-se de que a tampa do filtro fica sempre fechada, para que o filtro funcione correctamente. Para obter o melhor desempenho, o filtro deve ser substituído a cada 6 meses. Pode adquirir filtros activos novos num representante local ou através do website. A referência está impressa no saco de plástico.

5. MANUTENÇÃO E LIMPEZA

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e detergente neutro, para remover o cheiro típico de um produto novo, e seque minuciosamente. www.electrolux.com38CUIDADO! Não utilize detergentes, pós abrasivos, cloro ou produtos de limpeza à base de óleos, porque estes produtos danificam o acabamento.

5.2 Limpeza periódica

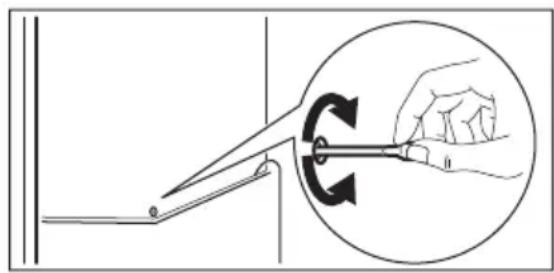

CUIDADO! Não puxe, não desloque, nem danifique quaisquer tubos e/ou cabos no interior do aparelho. CUIDADO! Tenha cuidado para não danificar o sistema de arrefecimento. CUIDADO! Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão. O equipamento tem de ser limpo regularmente:

1. Limpe o interior e os acessórios com

água morna e um pouco de detergente neutro.

2. Verifique regularmente os vedantes

da porta e limpe-os para garantir que estão limpos e sem resíduos.

3. Enxagúe e seque cuidadosamente.

4. Se estiver acessível, limpe o

condensador e o compressor na parte de trás do aparelho com uma escova. Esta operação vai melhorar o desempenho do aparelho e reduzir o consumo de electricidade.

O seu aparelho é do tipo “frost free”. Isto significa que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos. A ausência de gelo deve-se à circulação contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente. A água resultante da descongelação é drenada por um canal para um recipiente especial colocado na parte traseira do aparelho, sobre o compressor motorizado, onde evapora. É importante limpar periodicamente o orifício de descarga da água da descongelação, no centro do canal do compartimento do frigorífico, para evitar o transbordamento de água para os alimentos.

5.4 Períodos de inactividade

Quando não pretender utilizar o aparelho durante bastante tempo, adopte as seguintes precauções:

1. Desligue o aparelho da alimentação

2. Retire todos os alimentos.

3. Limpe o aparelho e todos os

4. Deixe a(s) porta(s) aberta(s) para

evitar cheiros desagradáveis.

6. RESOLUÇÃO DE PROBLEMAS

AVISO! Consulte os capítulos relativos à segurança. PORTUGUÊS 396.1 O que fazer se... Problema Causa possível Solução O aparelho emite demasi‐ ado ruído. O aparelho não está apoi‐ ado correctamente. Verifique se o aparelho está estável. O aviso sonoro ou visual está ligado. O aparelho foi ligado re‐ centemente e a tempera‐ tura está ainda demasia‐ do elevada. Consulte “Alarme de porta aberta” ou “Alarme de tem‐ peratura elevada”. A temperatura no apare‐ lho está demasiado ele‐ vada. Consulte “Alarme de porta aberta” ou “Alarme de tem‐ peratura elevada”. A lâmpada não funciona. A lâmpada está em modo de espera. Feche e abra a porta. A lâmpada não funciona. A lâmpada está avariada. Contacte o Centro de Assis‐ tência Técnica Autorizado mais próximo. O compressor funciona continuamente. A temperatura seleccio‐ nada não é adequada. Consulte o capítulo “Funcio‐ namento”/“Painel de coman‐ dos”. Guardou demasiados ali‐ mentos ao mesmo tempo. Aguarde algumas horas e volte a verificar a temperatu‐ ra. A temperatura ambiente está demasiado elevada. Consulte a classe climática na placa de características. Os alimentos colocados no aparelho estavam de‐ masiado quentes. Deixe que os alimentos arre‐ feçam até à temperatura am‐ biente antes de os guardar. A função FastFreeze está activa. Consulte “Função FastFree‐ ze”. O compressor não arran‐ ca imediatamente após o botão FastFreeze ser pressionado ou após uma alteração da regulação de temperatura. Isto é normal e não signi‐ fica qualquer problema. O compressor funciona após algum tempo. Há fluxo de água para o interior do frigorífico. A saída da água está ob‐ struída. Limpe a saída da água. Existem alimentos a im‐ pedir que a água escorra para o colector da água. Certifique-se de que os ali‐ mentos não tocam na pare‐ de traseira. www.electrolux.com40Problema Causa possível Solução Existe água a escorrer pa‐ ra o chão. A saída da água descon‐ gelada não está ligada ao tabuleiro de evaporação, por cima do compressor. Encaixe o tubo de saída da água descongelada no tabu‐ leiro de evaporação. Não é possível definir a temperatura. A função FastFreeze ou ShoppingMode está acti‐ vada. Desactive manualmente a função FastFreeze ou Shop‐ pingMode ou aguarde que a função se desactive automa‐ ticamente antes de regular a temperatura. Consulte “Fun‐ ção FastFreeze ou Shop‐ pingMode”. A temperatura no apare‐ lho está demasiado baixa/ alta. O regulador de tempera‐ tura não está bem regula‐ do. Seleccione uma temperatura mais alta/baixa. A temperatura de algum produto está demasiado elevada. Deixe que a temperatura dos alimentos diminua até à tem‐ peratura ambiente antes de os guardar. Guardou demasiados ali‐ mentos ao mesmo tempo. Guarde menos alimentos ao mesmo tempo. A função FastFreeze está activa. Consulte “Função FastFree‐ ze”. Os painéis laterais do aparelho estão quentes. Trata-se de um estado normal que se deve ao funcionamento do permu‐ tador de calor. Existe demasiada água condensada na parede traseira do frigorífico. A porta foi aberta dema‐ siadas vezes. Abra a porta apenas quando for mesmo necessário. A porta não está total‐ mente fechada. Certifique-se de que a porta está totalmente fechada. Os alimentos armazena‐ dos não estão embala‐ dos. Coloque os alimentos em embalagens adequadas an‐ tes de os guardar no apare‐ lho. A porta não abre facilmen‐ te. Tentou reabrir a porta imediatamente após a fe‐ char. Aguarde alguns segundos entre o fecho e a reabertura da porta. Se estes conselhos não resultarem, contacte o Centro de Assistência Técnica Autorizado mais próximo.

6.2 Substituir a lâmpada

O aparelho está equipado com uma luz interior LED de longa duração. PORTUGUÊS 41Apenas a assistência técnica está autorizada a substituir o dispositivo de iluminação. Contacte um Centro de Assistência Técnica Autorizado.

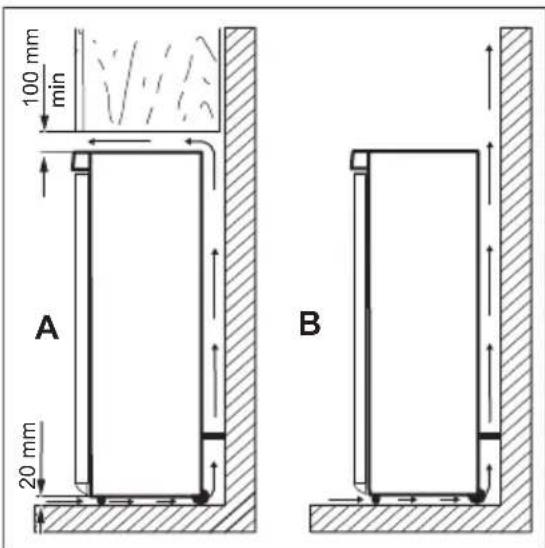

Este aparelho deve ser instalado num espaço interior seco e bem ventilado, onde a temperatura ambiente corresponda à classe climática indicada na placa de características do aparelho: Classe climáti‐

Tem de ser possível desligar o aparelho da fonte de corrente eléctrica. A ficha tem de estar facilmente acessível após a instalação. O aparelho deve ser instalado num local afastado de fontes de calor, como radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente atrás do aparelho. Para garantir o melhor desempenho possível se o aparelho estiver debaixo de um móvel de cozinha suspenso na parede, a distância mínima entre o topo do aparelho e o móvel deve ser, pelo menos, 100 mm. Em todo o caso, deve evitar colocar o aparelho debaixo de um móvel suspenso na parede. O aparelho possui um ou mais pés ajustáveis que permitem nivelá-lo.

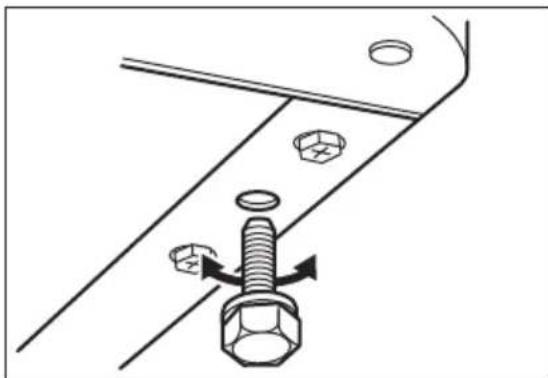

Quando instalar o aparelho, certifique-se de que ele fica nivelado. Isto pode ser conseguido com os dois pés ajustáveis na base, à frente.

7.4 Ligação eléctrica

• Antes de ligar a ficha na tomada, certifique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede eléctrica da sua casa.

• O aparelho tem de ficar ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para esse fim. Se a tomada eléctrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra as normas www.electrolux.com42actuais; consulte um electricista qualificado.

• O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

• Este aparelho está em conformidade com as Directivas da CEE.

7.5 Reversibilidade das portas

Na eventualidade de pretender alterar o sentido de abertura das portas, contacte o Centro de Assistência Técnica Autorizado mais próximo. Os custos da inversão da abertura das portas pelo técnico do Centro de Assistência Técnica Autorizado serão suportados pelo cliente.

Altura 1845 mm Largura 595 mm Profundidade 647 mm Tempo de autonomia 20 h Voltagem 230 - 240 V Frequência 50 Hz As informações técnicas encontram-se na placa de características, que está no exterior ou no interior do aparelho, bem como na etiqueta de energia.

9. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
