MANUAL DE USUARIO EN3390MOX ELECTROLUX

Escala de temperatura

4.5 Indicador de temperatura

5.2 Limpeza periódica

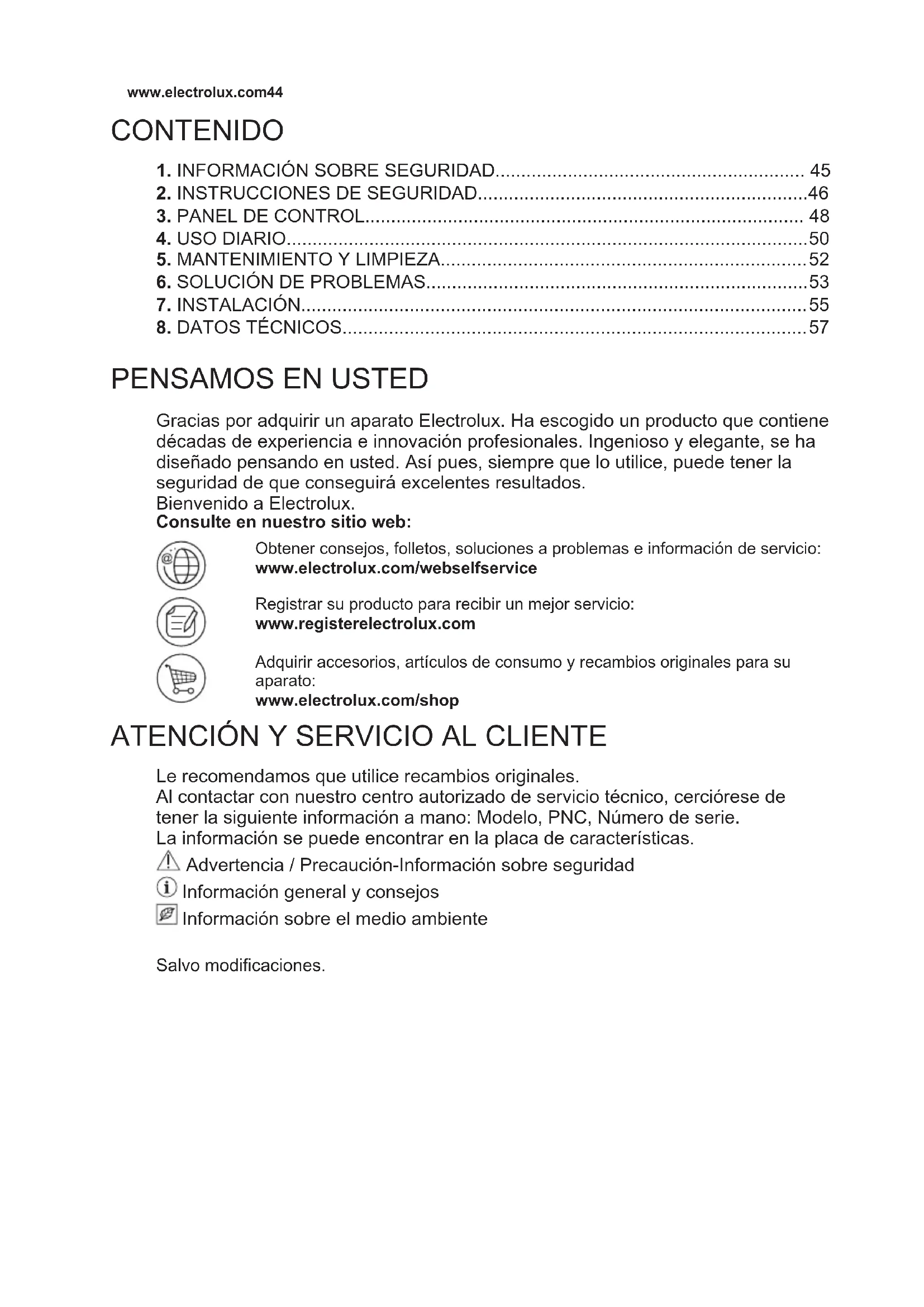

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá excelentes resultados. Bienvenido a Electrolux. Consulte en nuestro sitio web: Obtener consejos, folletos, soluciones a problemas e información de servicio: www.electrolux.com/webselfservice Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie. La información se puede encontrar en la placa de características. Advertencia / Precaución-Información sobre seguridad Información general y consejos Información sobre el medio ambiente Salvo modificaciones. www.electrolux.com441. INFORMACIÓN SOBRE SEGURIDAD Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• No deje que los niños jueguen con el aparato.

• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

1.2 Instrucciones generales de seguridad

• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como: – Granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo – Por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial

• Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

• No dañe el circuito del refrigerante. ESPAÑOL 45• No utilice dispositivos eléctricos dentro de los compartimientos para alimentos del aparato, salvo si son del tipo recomendado por el fabricante.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

• No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje y los pasadores de transporte.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Asegúrese de que el aire pueda circular alrededor del aparato.

• En la primera instalación otras invertir el sentido de apertura de la puerta, espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica. Esto es para permitir que el aceite regrese al compresor.

• Desenchufe siempre el aparato antes de llevar a cabo cualquier operación, por ejemplo cambiar el sentido de apertura de la puerta.

• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.

• No instale el aparato donde reciba luz solar directa.

• No coloque este aparato en lugares demasiado húmedos o fríos, como anexos a una construcción, garajes o bodegas.

• Al mover el aparato, levántelo por el borde frontal para no arañar el suelo.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en los componentes eléctricos (como www.electrolux.com46enchufe, cable de alimentación, compresor). Póngase en contacto con un electricista o con el servicio técnico autorizado para cambiar los componentes eléctricos.

• El cable de alimentación debe estar por debajo del nivel del enchufe de alimentación.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

ADVERTENCIA! Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

• No cambie las especificaciones de este aparato.

• El utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización

• Tenga cuidado para no dañar el circuito de refrigerante. Contiene isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental. Este gas es inflamable.

• Si se daña el circuito del refrigerante, evite las llamas y fuentes de ignición en la habitación. Ventile la habitación.

• No toque con elementos calientes las piezas de plástico del aparato.

• No coloque bebidas con gas en el congelador. Se creará presión en el contenedor de la bebida.

• No almacene gas ni líquido inflamable en el aparato.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

• No toque el compresor ni el condensador. Están calientes.

• No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas.

• No vuelva a congelar alimentos que se hayan descongelado.

• Siga las instrucciones del envase de los alimentos congelados.

• El tipo de bombilla de este aparato no es apto para iluminar la casa.

2.5 Mantenimiento y limpieza

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Este equipo contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.

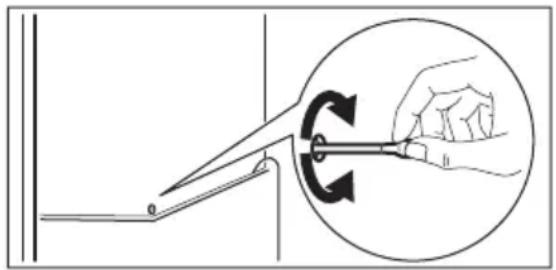

• Examine periódicamente el desagüe del aparato y límpielo si fuera necesario. Si el desagüe se bloquea, el agua descongelada se acumulará en la base del aparato.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.

• La espuma aislante contiene gas inflamable. Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

• No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

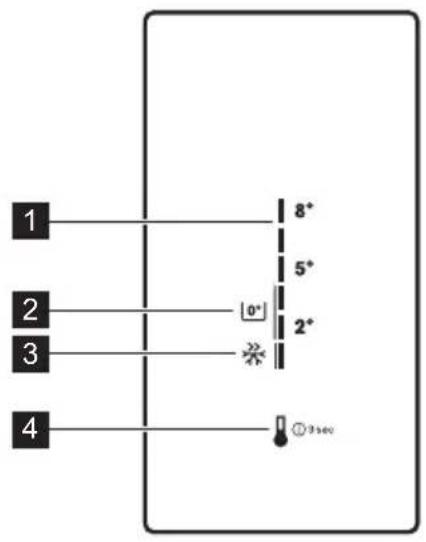

Escala de temperatura

Tecla de temperatura

1. Enchufe el aparato a la red eléctrica.

2. Para encender el aparato, toque la

tecla de temperatura hasta que se enciendan todos los indicadores LED.

1. Para apagar el aparato, pulse la tecla

de temperatura durante 3 segundos. Todos los indicadores LED se apagan.

2. Para desconectar el aparato de la

alimentación eléctrica, retire el enchufe de la toma de corriente.

3.3 Regulación de la

temperatura Para regular la temperatura, pulse la tecla de temperatura. Cada vez que se pulsa la tecla, la temperatura ajustada se desplaza 1 posición y el indicador LED correspondiente se ilumina. Pulse la tecla de temperatura varias veces hasta que se seleccione la temperatura deseada. El ajuste se fija. La selección es progresiva y oscila de +2°C a +8°C. Ajuste más frío: +2°C. Ajuste más cálido: +8°C El ajuste debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• temperatura ambiente

• frecuencia de apertura de la puerta

• cantidad de alimentos guardados

• ubicación del aparato.

3.4 Modo de suspensión de la

pantalla Después de 30 segundos sin interacción con el aparato, la pantalla pasa al modo de suspensión. Solo se ilumina ligeramente el indicador LED correspondiente a la temperatura ajustada. Todos los demás indicadores LED están apagados. Para desactivar este modo, pulse la tecla de temperatura.

3.5 Función FastFreeze

Si debe introducir una gran cantidad de alimentos templados en el www.electrolux.com48compartimento frigorífico (por ejemplo después de hacer la compra) o necesita reducir rápidamente la temperatura del congelador para congelar alimentos, le recomendamos que active la función FastFreeze para almacenar correctamente los alimentos. Para activar esta función, pulse la tecla de temperatura varias veces hasta que se ilumine el indicador LED situado junto al icono FastFreeze . También se ilumina el indicador LED correspondiente a +2°C. La función se detiene automáticamente después de 52 horas. Cuando se desactiva la función, se recupera el ajuste de temperatura anterior. Puede desactivar esta función en cualquier momento pulsando la tecla de temperatura para elegir un nuevo ajuste de temperatura. Esta función corresponde tanto al compartimento frigorífico como al congelador.

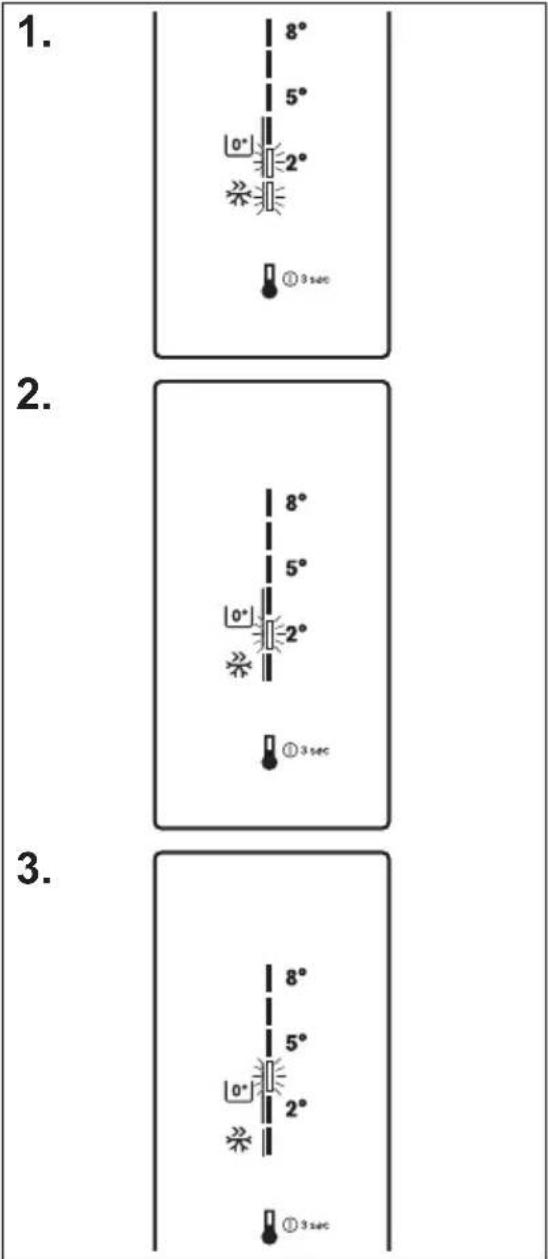

3.6 Ajuste de la temperatura a

0° en el compartimento NaturaFresh 0° Para ajustar la temperatura a cerca de 0° en el compartimento NaturaFresh 0° Pulse la tecla de temperatura varias veces hasta que se ilumine el indicador LED en una de las configuraciones siguientes:

• Configuración 1: también activa la función FastFreeze

• Configuración 2: más adecuada para pescado y carne

• Configuración 3: más adecuada para alimentos frescos distintos de pescado y carne Si ajustarla temperatura a 5° o más, la temperatura dentro del compartimento NaturaFresh 0° será superior a 3°.

3.7 Indicador de puerta abierta

Si se deja la puerta abierta aproximadamente 5 minutos, el indicador de puerta abierta se activa. La tecla de temperatura y el indicador LED de la temperatura ajustada parpadean. ESPAÑOL 49Puede desactivar este indicador cerrando la puerta o pulsando la tecla de temperatura.

4.1 Congelación de alimentos

frescos El compartimento del congelador es adecuado para congelar alimentos frescos y conservar a largo plazo los alimentos congelados y ultracongelados. Para congelar alimentos frescos, active la función FastFreeze al menos 24 horas antes de introducir los alimentos en el compartimento congelador. Coloque los alimentos que vaya a congelar en el compartimento inferior. La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características, una etiqueta situada en el interior del aparato. El proceso de congelación dura 24 horas: durante ese tiempo no deben añadirse otros alimentos para congelar. Cuando haya finalizado el proceso de congelación, vuelva a ajustar la temperatura adecuada (consulte "Función FastFreeze"). En esa situación, la temperatura del compartimento frigorífico puede descender por debajo de 0°C. En ese caso, sitúe el regulador de temperatura en un ajuste menos frío.

4.2 Conservación de alimentos

congelados Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con la función FastFreeze encendida antes de colocar aproductos en el compartimento. Si se va a guardar una gran cantidad de alimentos, retire todos los cajones del aparato y coloque los alimentos en los estantes de cristal para obtener los mejores resultados. En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha durado más que el valor indicado en la tabla de características técnicas bajo la especificación "Tiempo de elevación", los alimentos descongelados deberán consumirse cuanto antes o cocinarse de inmediato, y luego volverse a congelar (después de que se hayan enfriado).

4.3 Almacenamiento de los

alimentos en el compartimento congelador Cubra o envuelva los alimentos, en especial si tienen sabores fuertes. Coloque los alimentos de modo que el aire pueda circular libremente entre ellos. Mantenga los alimentos en todos los estantes a un mínimo de 20 mm de la pared posterior y a 15 mm de la puerta. www.electrolux.com504.4 Compartimento NaturaFresh 0° Este compartimento es idóneo para alimentos frescos como pescado, carne y marisco porque alcanza la mejor temperatura de almacenamiento. La temperatura es inferior aquí al resto del frigorífico. Para reducir la temperatura del compartimento 0°, consulte la sección correspondiente del capítulo 'Panel de control'.

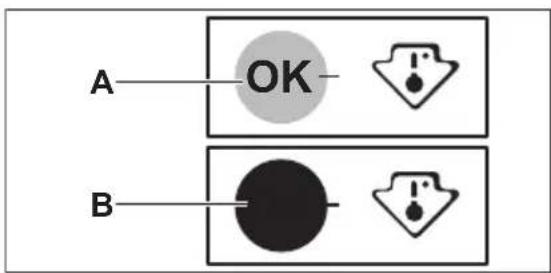

4.5 Indicador de temperatura

Para almacenar correctamente los alimentos, el frigorífico dispone de indicador de temperatura. El símbolo de la pared lateral indica el área más fría del frigorífico. Si aparece OK (A), coloque los alimentos frescos en el área indicada con el símbolo, si no (B), ajuste el controlador de temperatura en más frío y espere 12 horas antes de volver a comprobar el indicador de temperatura.

Después de colocar alimentos frescos en el aparato o después de abrir la puerta repetidamente o durante mucho tiempo, es normal que el indicador no muestre OK; espere al menos 12 horas para volver a ajustar el control de temperatura.

El compartimento frigorífico cuenta con un dispositivo que permite enfriar los alimentos con rapidez y mantiene una temperatura más uniforme dentro del compartimento. El dispositivo se activa automáticamente cuando es necesario, por ejemplo, cuando la temperatura en el interior del aparato es alta.

4.7 Filtro TASTEGUARD

Este filtro de carbón activo absorbe los malos olores y mantiene fresco el aroma de los alimentos guardados dentro del compartimento frigorífico. En el momento de la entrega, el filtro se encuentra en una bolsa de plástico. Para instalar el filtro en el aparato:

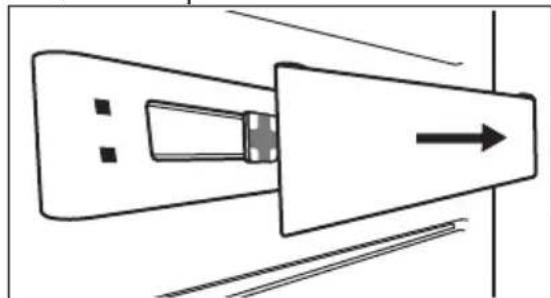

1. Quite la tapa del filtro.

2. Saque el filtro de la bolsa de plástico.

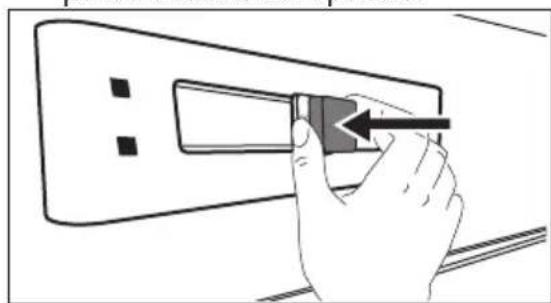

3. Introduzca el filtro en la ranura de la

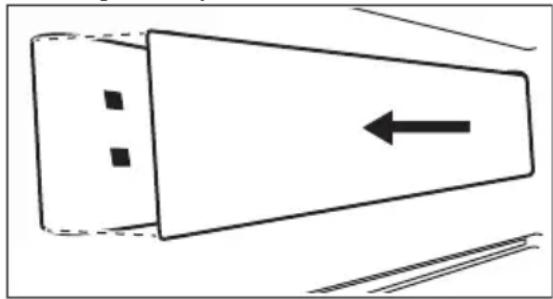

pared trasera del aparato. ESPAÑOL 514. Ponga la tapa del filtro. PRECAUCIÓN! Asegúrese de que la tapa del filtro siempre está cerrada para que el filtro funcione correctamente. Para obtener el mejor rendimiento, se aconseja cambiar el filtro cada 6 meses. Puede adquirir filtros de carbón nuevos en la red de distribuidores autorizados o en el sitio web. El número de pieza está impreso en la bolsa de plástico.

5. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Limpieza del interior

Antes de utilizar el aparato por primera vez, lave su interior y todos los accesorios internos con agua templada y jabón neutro para eliminar el típico olor de los productos nuevos. A continuación, seque todo bien. PRECAUCIÓN! No utilice detergentes, polvos abrasivos ni limpiadores a base de cloro o aceite, ya que podrían dañar el acabado.

5.2 Limpieza periódica

PRECAUCIÓN! No mueva, dañe ni tire de los conductos o cables del interior del armario. PRECAUCIÓN! Tenga cuidado para no dañar el sistema de refrigeración. PRECAUCIÓN! Al mover el frigorífico, levántelo por el borde frontal para no arañar el suelo. El equipo debe limpiarse de forma regular:

1. Limpie el interior y los accesorios con

agua templada y un jabón neutro.

2. Revise y limpie periódicamente las

juntas de la puerta para mantenerlas limpias y sin restos;

3. Aclare y seque a fondo.

4. Si se puede acceder, limpie el

condensador y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Este aparato no forma escarcha. Esto significa que, durante el funcionamiento, no se forma escarcha ni en las paredes internas del aparato ni sobre los alimentos. La ausencia de escarcha se debe a la continua circulación del aire frío en el interior del compartimento impulsado por un ventilador controlado automáticamente. El agua de la descongelación se descarga por un canal hacia un recipiente especial situado en la parte posterior del aparato, www.electrolux.com52sobre el motor compresor, desde donde se evapora. Es importante limpiar periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua se desborde y caiga sobre los alimentos del interior.

5.4 Periodos de inactividad

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

2. Extraiga todos los alimentos.

3. Limpie el aparato y todos los

4. Deje la puerta o puertas abiertas

para que no se produzcan olores desagradables.

6. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Problema Posible causa Solución El aparato hace ruido. El aparato no está bien apoyado en el suelo. Compruebe que los soportes del aparato descansan sobre una superficie estable. La alarma audible o visual está activada. El aparato se ha conecta‐ do recientemente o la temperatura sigue siendo demasiado alta. Consulte "Alarma de puerta abierta" o "Alarma de tempe‐ ratura alta". La temperatura del apara‐ to es demasiado alta. Consulte "Alarma de puerta abierta" o "Alarma de tempe‐ ratura alta". La bombilla no funciona. La bombilla está en modo de espera. Cierre y abra la puerta. La bombilla no funciona. La bombilla es defectuo‐ sa. Póngase en contacto con el servicio técnico autorizado más cercano. El compresor funciona continuamente. La temperatura está ajus‐ tada incorrectamente. Consulte el capítulo "Funcio‐ namiento"/"Panel de con‐ trol". Se han guardado muchos alimentos al mismo tiem‐ po. Espere unas horas y vuelva a comprobar la temperatura. ESPAÑOL 53Problema Posible causa Solución La temperatura ambiente es demasiado alta. Consulte la tabla de clase climática en la placa de ca‐ racterísticas. Los alimentos introduci‐ dos en el aparato estaban demasiado calientes. Deje que los alimentos se enfríen a temperatura am‐ biente antes de almacenar‐ los. La función FastFreeze es‐ tá activada. Consulte la sección “Función FastFreeze”. El compresor no se pone en marcha inmediatamen‐ te después de pulsar FastFreeze o tras cambiar la temperatura. Esto es normal y no signi‐ fica que exista un error. El compresor se pone en marcha al cabo de un rato. El agua fluye por el inte‐ rior del frigorífico. La salida de agua está obstruida. Limpie la salida de agua. Los productos impiden que el agua fluya al colec‐ tor de agua. Asegúrese de que los ali‐ mentos no entran en contac‐ to con la placa posterior. Hay agua en el suelo. El agua de la descongela‐ ción no fluye hacia la ban‐ deja de evaporación si‐ tuada sobre el compresor. Fije la salida de agua de descongelación a la bandeja de evaporación. No es posible ajustar la temperatura. La función FastFreeze o ShoppingMode está acti‐ vada. Apague manualmente la fun‐ ción FastFreeze o Shopping‐ Mode, o espere hasta que se restablezca automática‐ mente antes de ajustar la temperatura. Consulte "Fun‐ ción FastFreeze o Shopping‐ Mode". La temperatura del apara‐ to es demasiado baja/alta. El regulador de tempera‐ tura no se ha ajustado co‐ rrectamente. Seleccione una temperatura más alta o baja. La temperatura de los productos es demasiado alta. Deje que la temperatura de los productos descienda a la temperatura ambiente antes de guardarlo. Se han guardado muchos alimentos al mismo tiem‐ po. Guarde menos productos al mismo tiempo. La función FastFreeze es‐ tá activada. Consulte la sección “Función FastFreeze”. www.electrolux.com54Problema Posible causa Solución Los paneles laterales del aparato están calientes. Es un estado normal cau‐ sado por el funcionamien‐ to del intercambiador de calor. Hay demasiada agua de condensación en la pared posterior del frigorífico. La puerta se abre con de‐ masiada frecuencia. Abra la puerta solo cuando sea necesario. La puerta no se cierra completamente. Asegúrese de que la puerta está cerrada completamen‐ te. Los alimentos guardados no están envueltos co‐ rrectamente. Envuelva los alimentos co‐ rrectamente antes de guar‐ darlos en el aparato. La puerta no se abre fácil‐ mente. Ha intentado volver a abrir la puerta inmediata‐ mente después de cerrar‐ la. Espere unos segundos entre el cierre y la reapertura de la puerta. Si el consejo anterior no ofrece resultados, llame al servicio técnico autorizado más cercano.

6.2 Cambio de la bombilla

El aparato está equipado con una luz LED interior de larga duración. El dispositivo de iluminación solo debe ser sustituido por el servicio técnico. Póngase en contacto con el servicio técnico.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

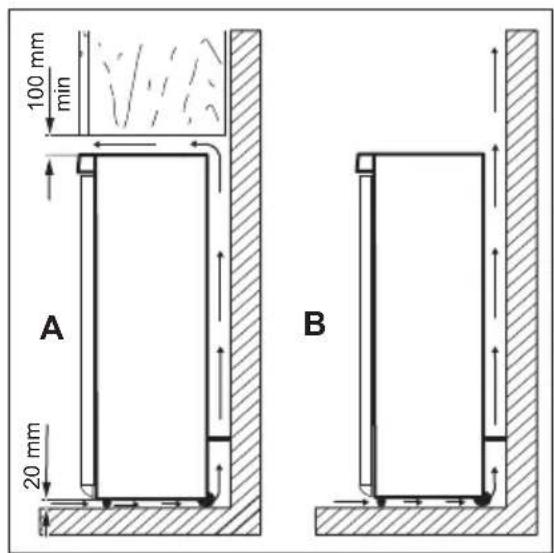

El aparato se puede instalar en un lugar interior seco y bien ventilado en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de características del aparato: Clase climáti‐

Puede que en algún momento sea necesario desenchufar el aparato de la toma de corriente; por lo que el enchufe debe quedar accesible tras la instalación del aparato. ESPAÑOL 55Instale el aparato alejado de fuentes de calor, como radiadores, calderas, luz solar directa, etc. Asegúrese también de que el aire puede circular sin obstáculos por la parte trasera del armario. Para garantizar el mejor rendimiento, si el aparato se coloca debajo de un mueble de cocina colgado en la pared, deje una distancia mínima de 100 mm entre la parte superior del aparato y el mueble de pared. Sin embargo, no conviene colocar el aparato debajo de muebles de pared. Una o más patas ajustables en la base del armario garantizan que el aparato se mantiene nivelado.

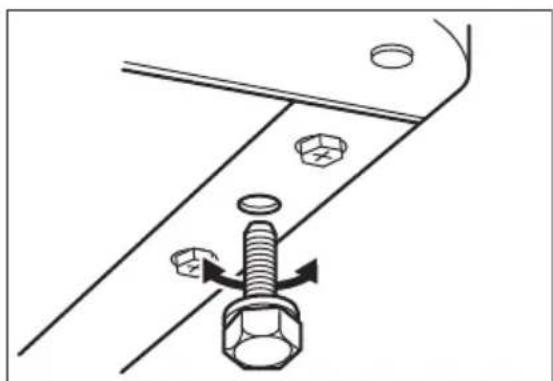

Al colocar el aparato compruebe que queda nivelado. Esto se puede conseguir utilizando las dos patas ajustables de la parte inferior delantera.

7.4 Conexión eléctrica

• Antes de conectar el aparato, compruebe que el voltaje y la frecuencia indicados en la placa de datos técnicos se corresponden con el suministro de la vivienda.

• El aparato debe conectarse a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional

• El fabricante declina toda responsabilidad si no se toman las precauciones antes indicadas.

• Este aparato cumple las directivas CEE.

7.5 Cambio del sentido de

apertura de la puerta Para cambiar el sentido de apertura de la puerta, póngase en contacto con el servicio técnico más próximo. El personal del centro de servicio técnico cambiará el sentido de apertura de las puertas con gastos a su cargo. www.electrolux.com568. DATOS TÉCNICOS Alto 1845 mm Ancho 595 mm Fondo 647 mm Tiempo de elevación 20 h Voltaje 230 - 240 V Frecuencia 50 Hz La información técnica se encuentra en la placa de datos técnicos situada en el lado exterior o interior del aparato, y en la etiqueta de consumo energético.

9. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
