MANUAL DE UTILIZADOR EJF3350AOW ELECTROLUX

24 01_ELECTROLUX--CT 60FF_multilingual.indb 19 2016-02-16 08:52:26ESTAMOS A PENSAR EM SI Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência prossional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para: Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços: www.electrolux.com Registar o seu produto para beneciar de um serviço melhor: www.electrolux.com/productregistration Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais. Quando contactar a Assistência Técnica, certique-se de que tem os seguintes dados disponíveis. A informação encontra-se na placa de características. Modelo, PNC, Número de Série Aviso / Cuidado - Informações de segurança. Informações gerais e sugestões. Informações ambientais. Sujeito a alterações sem aviso prévio. 20 PORTUGUÊS ÍNDICE

24 01_ELECTROLUX--CT 60FF_multilingual.indb 20 2016-02-16 08:52:2621 www.electrolux.com Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorretas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento, desde que sejam supervisionadas e instruídas relativamente à utilização do aparelho de forma segura e compreendam os perigos envolvidos.

• Não permita que as crianças brinquem com o aparelho.

• A limpeza e a manutenção básica não devem ser efetuadas por crianças sem supervisão.

• Mantenha todos os materiais de embalagem fora do alcance das crianças.

• Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como: – Casas de campo; áreas de cozinha em lojas destinadas aos funcionários, escritórios e outros ambientes de trabalho. – para utilização por parte de hóspedes de hotéis, motéis, pousadas ou outros ambientes de tipo residencial.

• Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado.

• Não utilize um dispositivo mecânico ou qualquer meio articial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante.

• Não danique o circuito de refrigeração.

• Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos, a não ser que sejam do tipo recomendado pelo fabricante.

• Não utilize jatos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.

• Não coloque substâncias explosivas como as embalagens de aerossóis com um propulsor inamável no interior deste aparelho.

• Se o cabo de alimentação estiver danicado, deve ser substituído

AVISO! A instalação deste aparelho só deve ser efetuada por uma pessoa qualicada.

• Retire a embalagem toda.

• Não instale nem utilize o aparelho se estiver danicado.

• Cumpra as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de proteção.

• Certique-se de que o ar pode circular em torno do aparelho.

• Aguarde pelo menos 4 horas antes de ligar o aparelho à fonte de alimentação. Isto permite que o óleo regresse ao compressor.

• Não instale o aparelho perto de radiadores, fogões, fornos ou placas.

• A parte traseira do aparelho deve car virada para uma parede.

• Não instale o aparelho em locais com luz solar direta.

• Não instale este aparelho em áreas demasiado húmidas nem demasiado frias, tais como anexos, garagens ou adegas.

• Quando deslocar o aparelho, eleve-o pela extremidade dianteira para evitar riscar o chão.

2.2 Ligação elétrica

AVISO! Risco de incêndio e choque elétrico.

• O aparelho tem de car ligado à terra.

• Todas as ligações eléctricas devem ser realizadas por um electricista devidamente qualicado.

• Certique-se de que a informação sobre a ligação elétrica existente na placa de caraterísticas está em conformidade com a alimentação elétrica. Se não estiver, contacte um eletricista.

• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certique-se de que não danica os componentes elétricos (por ex. a cha e o cabo de alimentação elétrica, compressor). Contacte a assistência ou um eletricista para substituir os componentes elétricos.

• O cabo de alimentação elétrica deve car abaixo do nível da cha de alimentação.

• Ligue a cha à tomada de alimentação elétrica apenas no nal da instalação. Certique-se de que a cha ca acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a cha.

2. INSTRUÇÕES DE SEGURANÇA

• pelo fabricante, por um agente de assistência ou por uma pessoa igualmente qualicada, para evitar perigos.

• Se o aparelho estiver equipado com um dispositivo de fazer gelo ou um dispensador de água, encha-os apenas com água potável.

• Se o aparelho necessitar de uma ligação de água, ligue-o apenas a uma fonte de água potável.

• A pressão de entrada de água tem de estar entre um mínimo de 1 bar (0,1 MPa) e um máximo de 10 bar (1 MPa). 24 01_ELECTROLUX--CT 60FF_multilingual.indb 22 2016-02-16 08:52:2623 www.electrolux.com

AVISO! Risco de ferimentos, queimaduras, choque elétrico ou incêndio.

• Não altere as especicações deste aparelho.

• Não coloque dispositivos elétricos (por ex. máquinas de fazer gelados) no interior do aparelho, exceto se forem considerados aplicáveis pelo fabricante.

• Tenha cuidado para não provocar danos no circuito de refrigeração. Contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental. Este gás é inamável.

• Se ocorrerem danos no circuito de refrigeração, certique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão.

• Não permita que itens quentes toquem nas peças de plástico do aparelho.

• Não coloque refrigerantes dentro do compartimento de congelação. Isto irá criar pressão no recipiente da bebida.

• Não guarde gases e líquidos inamáveis no aparelho.

• Não coloque produtos inamáveis, nem objetos molhados com produtos inamáveis, no interior, perto ou em cima do aparelho.

• Não toque no compressor nem no condensador. Eles estão quentes.

• Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas.

• Não volte a congelar alimentos que já foram descongelados.

• Cumpra as instruções de armazenamento das embalagens dos alimentos congelados.

2.4 Iluminação interior

• O tipo de lâmpada utilizado neste aparelho não é adequado para iluminação doméstica.

2.5 Manutenção e limpeza

AVISO! Risco de ferimentos ou danos no aparelho.

• Antes de qualquer ação de manutenção, desative o aparelho e desligue a cha da tomada elétrica.

• Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento. A manutenção e o recarregamento só devem ser efetuados por uma pessoa qualicada.

• Inspecione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada ca acumulada na parte inferior do aparelho.

• Desligue o aparelho da alimentação elétrica.

• Corte o cabo de alimentação elétrica e elimine-o.

• Retire a porta para evitar que crianças e animais de estimação possam car presos no interior do aparelho.

• O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono.

• A espuma de isolamento contém gás inamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho corretamente.

• Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 23 2016-02-16 08:52:2624 PORTUGUÊS

3. DESCRIÇÃO DO APARELHO

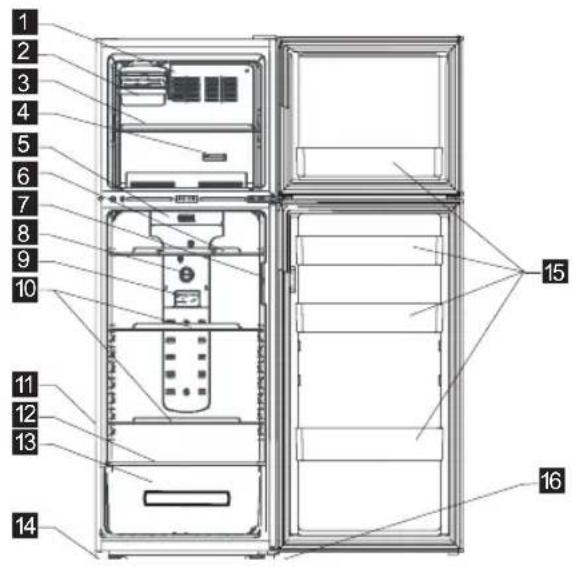

Vista geral do aparelho Protecção do enrolamento Tabuleiro para gelo Prateleira do congelador Regulador da temperatura do congelador Controlador Prateleira do frigoríco Interruptor de iluminação da porta Botão de ajuste Tampa da lâmpada Prateleira do frigoríco Placa lateral Protecção da gaveta dos legumes Gaveta dos legumes Pés reguláveis Prateleira da porta Pés reguláveis

Nota: Devido à melhoria contínua dos nossos produtos, o seu frigoríco pode divergir ligeiramente do modelo apresentado neste Manual de instruções, mas as respectivas funções e métodos de utilização permanecem iguais.

Ligue a cha à tomada eléctrica. Rode o regulador de temperatura para a direita para uma denição média.

Para desligar o aparelho, rode o regulador de temperatura para a posição "0".

4.3 Regulação da temperatura

A temperatura é regulada automaticamente. Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura em direcção às denições inferiores para obter a frescura mínima.

• rode o regulador de temperatura em direcção às denições superiores para obter a frescura máxima. Normalmente, uma denição média é a mais adequada. No entanto, a denição exacta deve ser escolhida tendo em conta que a temperatura no interior do aparelho depende dos seguintes aspectos:

• temperatura ambiente

• frequência de abertura da porta

• quantidade de alimentos guardados

• localização do aparelho. AVISO! Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver regulado para as temperaturas mais baixas, pode funcionar continuamente e provocar a formação de gelo na parede posterior. Neste caso, o selector deve ser colocado num valor de temperatura superior para permitir a descongelação automática, reduzindo assim o consumo de energia.

5. UTILIZAÇÃO DIÁRIA

5.1 Acessórios 1) prateleiras/

tabuleiros amovíveis

• O aparelho é fornecido com várias prateleiras em vidro ou em plástico ou vários tabuleiros metálicos. – Os diferentes modelos apresentam diferentes combinações, além de divergirem em termos de qualidade.

• As paredes do frigoríco têm várias calhas que lhe permitem posicionar as prateleiras como preferir.

• Para permitir o armazenamento de embalagens de alimentos de várias dimensões, as prateleiras da porta podem ser colocadas em diferentes alturas.

• Proceda do seguinte modo para realizar este tipo de ajustes: puxe gradualmente a prateleira na direcção das setas até se soltar e, de seguida, reposicione conforme pretendido.

5.3 Gaveta dos legumes

• A gaveta é adequada para conservar fruta e legumes.

5.4 Produção de cubos de gelo

• Este aparelho possui uma ou mais cuvetes para a produção de cubos de gelo.

5.5 Congelação de alimentos

• O congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo.

• A quantidade máxima de alimentos que pode ser congelada em 24 horas está indicada na placa de características, uma etiqueta situada no interior do aparelho.

• O processo de congelação demora 24 horas, por isso, não coloque outros alimentos a congelar durante este período. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 25 2016-02-16 08:52:2626 PORTUGUÊS

• Durante a primeira colocação em funcionamento do aparelho ou após um período de inactividade. Deixe o aparelho funcionar durante, pelo menos, 2 horas nas denições superiores antes de colocar produtos nos respectivos compartimentos. IMPORTANTE! Em caso de descongelação acidental, por exemplo, se a energia estiver desligada durante mais tempo do que o "Tempo de autonomia" indicado na tabela de características técnicas, os alimentos descongelados terão de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de cozinhados).

5.7 Descongelação 2)

• Antes de serem utilizados, os alimentos congelados ou ultracongelados podem ser descongelados no frigoríco ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

• Os produtos pequenos podem ser cozinhados ainda congelados, directamente do congelador. Neste caso, a confecção demora mais tempo. IMPORTANTE! Para tirar o máximo partido do volume dos compartimentos de armazenamento dos alimentos frescos e dos alimentos congelados, o utilizador pode retirar uma ou mais prateleiras ou gavetas do aparelho de acordo com as necessidades de utilização diária.

1) Se o aparelho tiver acessórios e funções

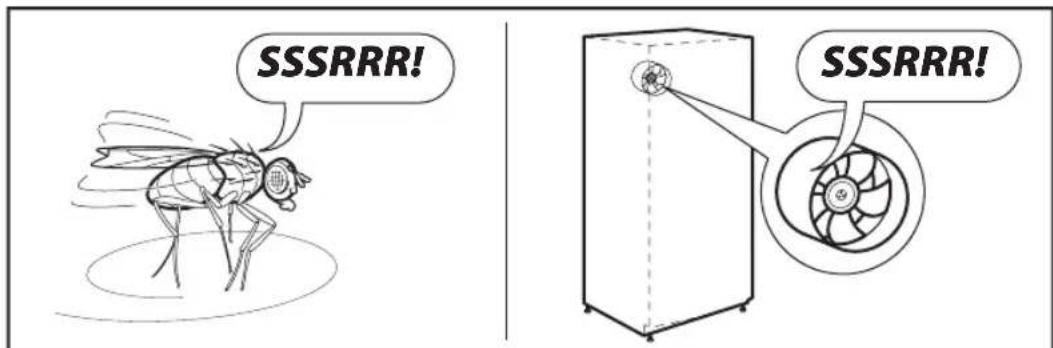

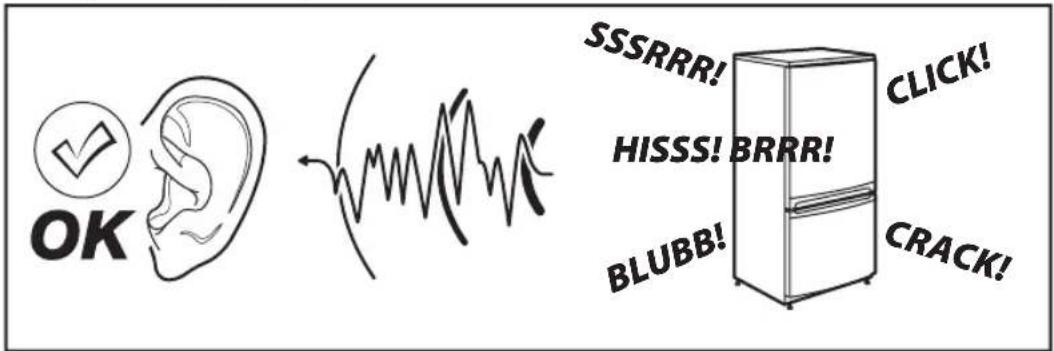

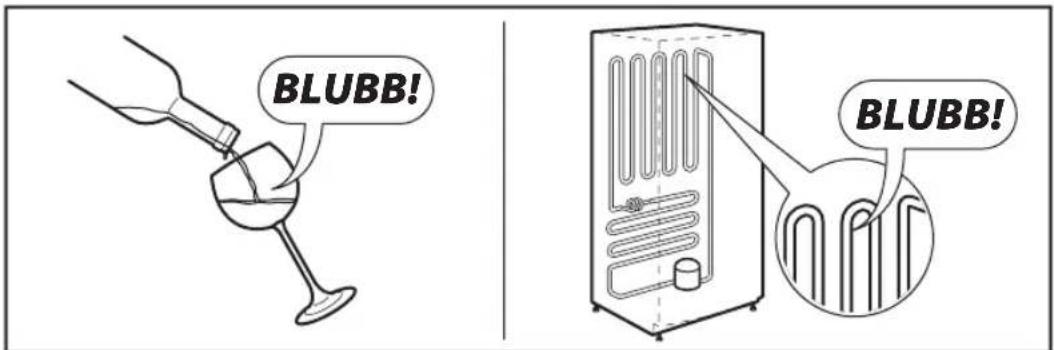

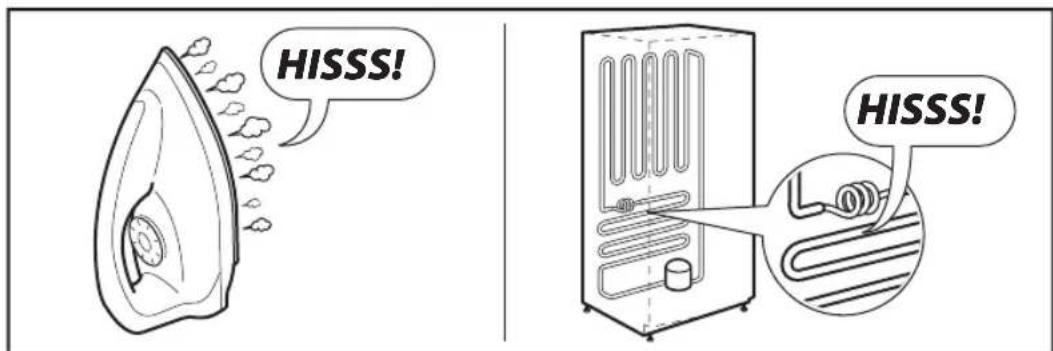

• Poderá ouvir um som de gorgolejar ténue e um som borbulhante quando o refrigerante estiver a ser bombeado através das bobinas ou tubagens. Esta situação é normal.

• Quando o compressor está ligado, o refrigerante está a ser bombeado e ouvirá um zumbido e um ruído pulsante provenientes do compressor. Esta situação é normal.

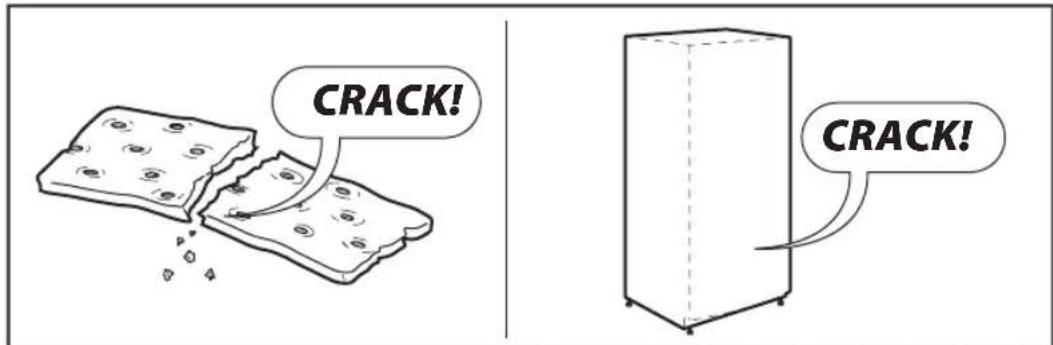

• A dilatação térmica poderá provocar um ruído repentino de estalido. É natural e não constitui um fenómeno físico perigoso. Esta situação é normal.

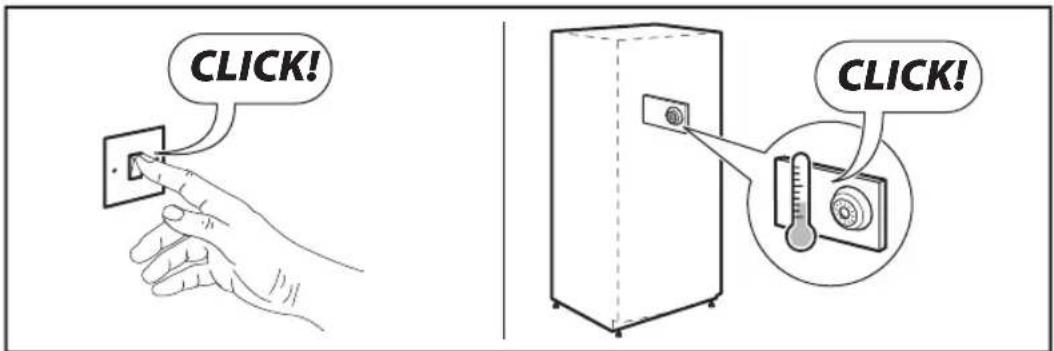

• Quando o compressor ligar ou desligar, ouvirá um "clique" ténue no regulador de temperatura. Esta situação é normal.

6.2 Conselhos para poupar

• Não abra a porta muitas vezes nem a deixe aberta mais tempo do que o absolutamente necessário.

• Se a temperatura ambiente for alta e o regulador de temperatura estiver denido para uma temperatura baixa com o aparelho completamente cheio, o compressor pode funcionar continuamente provocando a formação de gelo no evaporador. Se tal acontecer, coloque o regulador de temperatura em denições superiores, para permitir a descongelação automática e poupar electricidade. Indicador de temperatura Este aparelho é vendido em França. De acordo com os regulamentos em vigor nesse país, este aparelho tem de estar equipado com um dispositivo especial (ver gura) colocado no compartimento inferior do frigoríco para indicar a zona mais fria. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 26 2016-02-16 08:52:2727 www.electrolux.com

6.3 Conselhos para a refrigeração

de alimentos frescos Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigoríco

• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte

• posicione os alimentos de modo a que o ar possa circular livremente em redor

6.4 Conselhos para a refrigeração

Conselhos úteis Carne (todos os tipos): introduza em sacos de politeno e coloque na prateleira de vidro por cima da gaveta dos legumes. Por motivos de segurança, opte por esta forma de conservação durante apenas um ou dois dias. Alimentos cozinhados, pratos frios, etc.: devem estar cobertos e podem ser colocados em qualquer prateleira. Fruta e legumes: devem ser bem lavados e colocados nas gavetas especiais fornecidas. Manteiga e queijo: devem ser colocados em recipientes herméticos especiais, embrulhados em folha de alumínio ou colocados em sacos de politeno para eliminar o máximo de ar possível. Embalagens de leite: devem estar fechadas e devem ser conservadas na prateleira para embalagens da porta. Produtos como bananas, batatas, cebolas e alho não devem ser guardados no frigoríco se não estiverem embalados.

6.5 Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24 horas está indicada na placa de características;

• o processo de congelação demora 24 horas. não devem ser colocados mais alimentos a congelar durante este período;

• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;

• conserve os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congelados e para possibilitar subsequentemente a descongelação apenas da quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certique-se de que as embalagens são herméticas;

• não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;

• a conservação dos alimentos sem gordura é melhor e mais prolongada do que a dos alimentos com gordura; o sal reduz o tempo de conservação dos alimentos;

• a água congela, se for consumida imediatamente após a remoção do compartimento do congelador, pode causar queimaduras de gelo na pele;

• é aconselhável que anote a data de congelação em cada embalagem individual para saber o tempo de armazenamento.

6.6 Conselhos para o

armazenamento de alimentos congelados Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;

• certique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;

• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;

• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;

• não exceda o período de armazenamento indicado pelo produtor dos alimentos. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 27 2016-02-16 08:52:2728 PORTUGUÊS

7. MANUTENÇÃO E LIMPEZA

7.1 Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e detergente neutro para remover o cheiro típico de um produto novo e seque-os minuciosamente. AVISO! Não utilize detergentes nem pós abrasivos, pois estes produtos danicam o acabamento. CUIDADO! Retire a cha da tomada antes de efectuar qualquer operação de manutenção. Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; por isso, as tarefas de manutenção e de recarga devem ser efectuadas exclusivamente por técnicos autorizados.

7.2 Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e um pouco de detergente neutro;

• verique regularmente os vedantes da porta e limpe-os para garantir que estão limpos e sem resíduos;

• lave e seque minuciosamente. AVISO! Não puxe, não desloque nem danique quaisquer tubos e/ou cabos no interior do aparelho. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados nem cera de polir para limpar o interior, pois irá danicar a superfície e deixar um odor forte. Limpe o condensador (grelha preta) e o compressor na parte de trás do aparelho com uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar electricidade. AVISO! Tenha cuidado para não danicar o sistema de arrefecimento. Muitos produtos de limpeza para superfícies de cozinha contêm produtos químicos que podem deteriorar/danicar os plásticos utilizados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada. Após a limpeza, volte a ligar o equipamento à tomada eléctrica.

7.3 Descongelação do

frigoríco e do congelador Os dois compartimentos deste modelo são elementos "No frost" (Sem gelo). Isto signica que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos. A ausência de gelo deve-se à circulação contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 28 2016-02-16 08:52:2729 www.electrolux.com

8. RESOLUÇÃO DE PROBLEMAS

CUIDADO! Antes da resolução de problemas, desligue a cha da tomada eléctrica. A resolução de problemas que não estejam indicados neste manual só deve ser efectuada por um electricista qualicado ou uma pessoa competente. AVISO! A utilização normal compreende a ocorrência de alguns ruídos (compressor, refrigeração). Problema Causa possível Solução O aparelho emite demasiado ruído. O aparelho não está apoiado correctamente. Verique se o aparelho está estável (os quatro pés devem estar assentes no chão). O compressor funciona continuamente. O regulador de temperatura pode estar mal denido. Dena uma temperatura superior. A porta não está bem fechada. Consulte "Fechar a porta". A porta foi aberta muitas vezes. Não mantenha a porta aberta mais tempo do que o necessário. A temperatura do produto é demasiado elevada. Deixe o produto arrefecer até à temperatura ambiente antes de o guardar. A temperatura ambiente é demasiado elevada. Reduza a temperatura ambiente. Há água a escorrer na parede posterior do frigoríco. Durante o processo de descongelação automática, o gelo descongela na parede posterior. Esta situação é normal. A água escorre para o frigoríco. A saída de água está obstruída. Limpe a saída de água. Há produtos a impedir que a água escorra para o colector de água. Certique-se de que os produtos não tocam na parede posterior. A água escorre para o chão. A saída de água descongelada não escorre para o tabuleiro de evaporação acima do compressor. Ligue a saída de água descongelada ao tabuleiro de evaporação. Existe demasiado gelo acumulado. Os produtos não estão embalados correctamente. Embale os produtos correctamente. A porta não está bem fechada. Consulte "Fechar a porta". O regulador de temperatura pode estar mal denido. Seleccione uma temperatura superior. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 29 2016-02-16 08:52:2730 PORTUGUÊS Problema Causa possível Solução A temperatura do aparelho é demasiado baixa. O regulador de temperatura pode estar mal denido. Seleccione uma temperatura superior. A temperatura do aparelho é demasiado elevada. O regulador de temperatura pode estar mal denido. Seleccione uma temperatura inferior. A porta não está bem fechada. Consulte "Fechar a porta". A temperatura do produto é demasiado elevada. Deixe o produto arrefe cer até à temperatura ambien

te antes de o guardar. Foram guardados muitos produtos ao mesmo tempo. Guarde menos produtos de cada vez. A temperatura no frigoríco está demasiado alta. Não há circulação de ar frio no aparelho. Certique-se de que existe circulação de ar frio no aparelho. A temperatura do congelador é demasiado elevada. Os produtos estão demasiado perto uns dos outros. Guarde os produtos de forma a possibilitar a circulação de ar frio. O aparelho não funciona. O aparelho está desligado. Ligue o aparelho. A cha não está correctamente ligada à tomada eléctrica. Ligue a cha correctamente à tomada eléctrica. O aparelho não tem alimentação eléctrica. Não existe tensão na tomada eléctrica. Ligue outro aparelho eléctrico à tomada eléctrica. Contacte um electricista qualicado. A lâmpada não funciona. A lâmpada está em espera. Feche e abra a porta. A lâmpada está avariada. Consulte "Substituir a lâmpada". Se o aparelho continuar a não funcionar correctamente depois de ter efectuado as vericações acima mencionadas, contacte o Centro de Assistência Pós-venda.

8. RESOLUÇÃO DE PROBLEMAS

24 01_ELECTROLUX--CT 60FF_multilingual.indb 30 2016-02-16 08:52:2731 www.electrolux.com

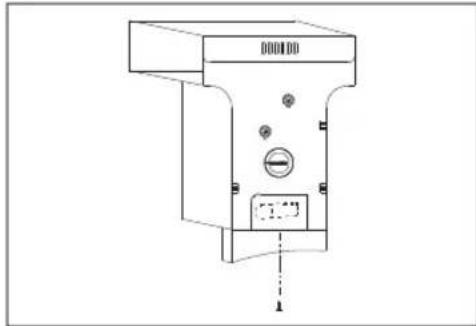

8.1 Substituir a lâmpada

AVISO! Se a lâmpada estiver danicada, a respectiva substituição deve ser efectuada apenas por um electricista qualicado ou pessoa competente! A substituição de lâmpadas efectuada por pessoas sem formação adequada pode provocar ferimentos ou avarias graves. Para evitar perigos, as lâmpadas devem ser substituídas por pessoas qualicadas. Para mais informações, contacte o Centro de Assistência local. AVISO! Se a lâmpada estiver danicada, não a substitua. Antes de retirar a lâmpada, proteja o frigoríco ou desligue-o da tomada eléctrica. Se não o zer, pode provocar choques eléctricos ou ferimentos.

• Dados da lâmpada: 220-240 V, máx.1,5 W.

• Utilize a chave de parafusos para retirar o parafuso.

• Retire a tampa da lâmpada deslocando-a levemente para cima.

• Desenrosque a lâmpada.

• Substitua a lâmpada por uma lâmpada de 1,5 W para frigoríco da mesma forma e tamanho.

• Volte a colocar a tampa da lâmpada.

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte

3. Se necessário, substitua as juntas

defeituosas da porta. Contacte o Centro de Assistência Técnica. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 31 2016-02-16 08:52:2732 PORTUGUÊS

AVISO! Antes de instalar o aparelho, leia atentamente as "Informações de segurança" para sua segurança e para utilizar o aparelho correctamente.

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Importante! Tem de existir uma boa ventilação em torno do frigoríco para se obter uma fácil dissipação do calor, elevada eciência de refrigeração e baixo consumo de energia. Para tal, é necessário espaço livre suciente em torno do frigoríco. É aconselhável que exista uma distância de 75 mm entre a parte de trás do frigoríco e a parede, um espaço de, pelo menos, 100 mm dos dois lados, uma altura superior a 100 mm a partir do topo, bem como um espaço livre à frente para poder abrir as portas a 160°. Classe climá- tica Temperatura ambiente SN +10 °C a +32 °C N +16 °C a +32 °C ST +16 °C a +38 °C T +16 °C a +43 °C AVISO! Deve ser possível desligar o aparelho da corrente eléctrica; a cha de alimentação eléctrica tem de car facilmente acessível após a instalação.

9.3 Ligação eléctrica

Antes de ligar a cha à tomada eléctrica, certique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede eléctrica doméstica. O aparelho tem de ser ligado à terra. Para tal, a cha do cabo de alimentação é fornecida com um contacto. Se a tomada eléctrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra os regulamentos em vigor, e consulte um electricista qualicado. O fabricante recusa toda a responsabilidade caso as precauções de segurança acima mencionadas não sejam cumpridas. Este aparelho cumpre com as directivas da C.E.E. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 32 2016-02-16 08:52:2733 www.electrolux.com

Quando instalar o aparelho, certique-se de que este ca nivelado. O nivelamento é obtido através dos dois pés ajustáveis na base, à frente.

9.5 Reversibilidade da porta

É possível alterar a abertura da porta do lado direito (denida de fábrica) para o lado esquerdo, caso o local de instalação implique essa mesma alteração. Ferramentas necessárias:

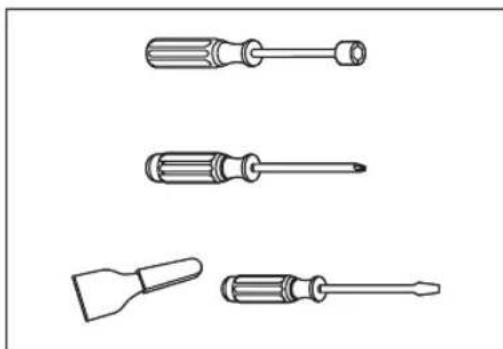

1. chave de soquete de 8 mm

2. chave de fendas em forma de cruz

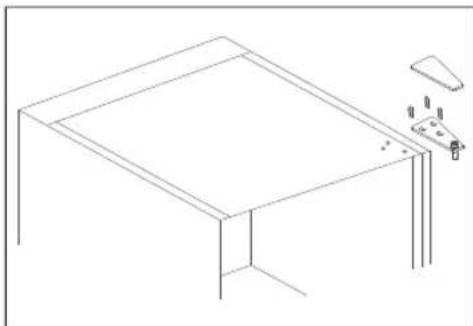

e o suporte da dobradiça superior desapertando as três porcas de xação. Retire a porta superior e coloque-a sobre uma superfície acolchoada para evitar os riscos.

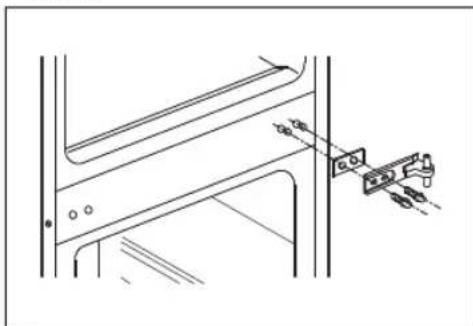

5. Retire os dois parafusos angeados e, de

seguida, retire a dobradiça do meio que mantém a porta inferior no devido lugar. Retire a porta inferior e coloque-a sobre uma superfície acolchoada para evitar os riscos.

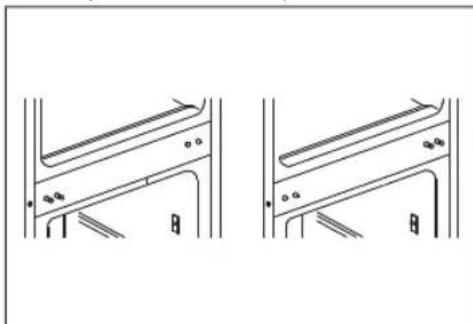

6. Retire a protecção dos orifícios da

dobradiça dos orifícios à direita, tal como ilustrado, e desloque-a para o orifício destapado do lado esquerdo.

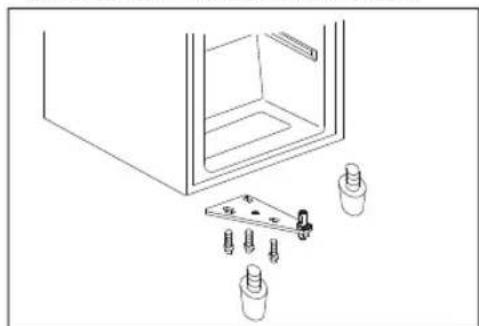

7. Retire os dois pés ajustáveis e

o suporte da dobradiça inferior desapertando os parafusos. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 33 2016-02-16 08:52:2734 PORTUGUÊS

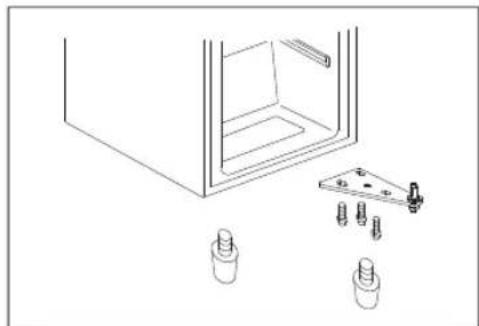

8. Volte a colocar os dois pés ajustáveis.

Coloque a porta inferior na devida posição. Fixe o nível da porta, insira o perno da dobradiça inferior no orifício interior da porta e depois aperte os parafusos.

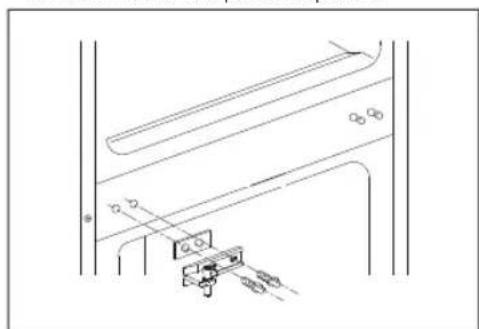

9. Inverta o sentido da dobradiça do meio

em 180 graus e depois desloque-a para a esquerda para a devida posição. Insira o perno da dobradiça do meio no orifício superior da porta inferior e depois aperte os parafusos. Coloque a porta superior na devida posição. Fixe o nível da porta; insira o perno da dobradiça do meio no orifício inferior da porta superior.

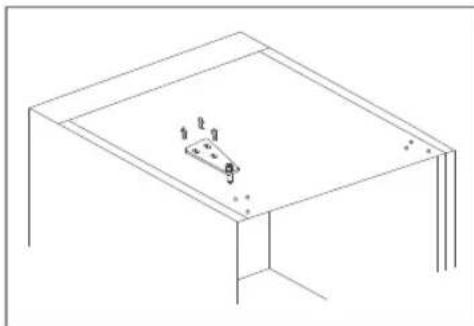

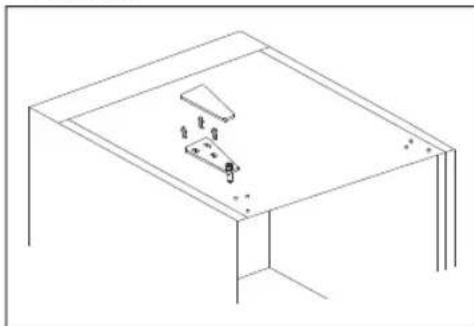

10. Desloque a dobradiça superior para a

esquerda para a devida posição. Insira o perno da dobradiça superior no orifício superior da porta superior e, de seguida, aperte os parafusos para xar a porta.

da porta (3) e depois retire o batente da porta (3). Insira o batente da porta (2) e volte a apertar o parafuso (1).

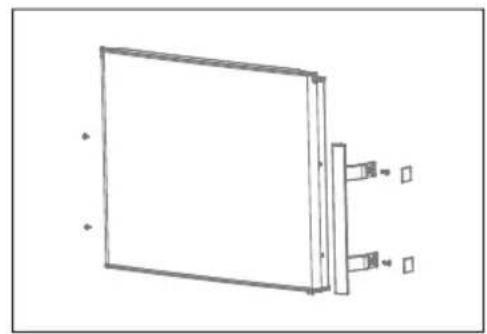

13. Se o aparelho tiver manípulos como

os abaixo ilustrados, deve realizar uma última acção - mude os manípulos do lado esquerdo para o lado direito cumprindo os seguintes passos: retire as coberturas do manípulo e as coberturas dos orifícios de parafusos, solte os parafusos, desloque o manípulo para o lado direito, rode-o em 180° e depois instale-o na posição correspondente do lado direito com parafusos, Cubra os orifícios de parafusos do lado esquerdo.

24 01_ELECTROLUX--CT 60FF_multilingual.indb 34 2016-02-16 08:52:2835 www.electrolux.com AVISO! Durante a alteração do lado de abertura da porta, o aparelho não pode estar ligado à tomada eléctrica. Desligue previamente a cha da tomada eléctrica.

Dimensão Altura 1690 mm Largura 594 mm Profundidade 678 mm Tempo de autonomia 15 h Tensão 220–240 V Frequência 50 Hz As informações técnicas encontram-se na placa de características existente no lado esquerdo do interior do aparelho e na etiqueta de energia. 24 01_ELECTROLUX--CT 60FF_multilingual.indb 35 2016-02-16 08:52:2836 PORTUGUÊS

Recicle os materiais que apresentem o símbolo
