MANUAL DE UTILIZADOR EJF4342AOX ELECTROLUX

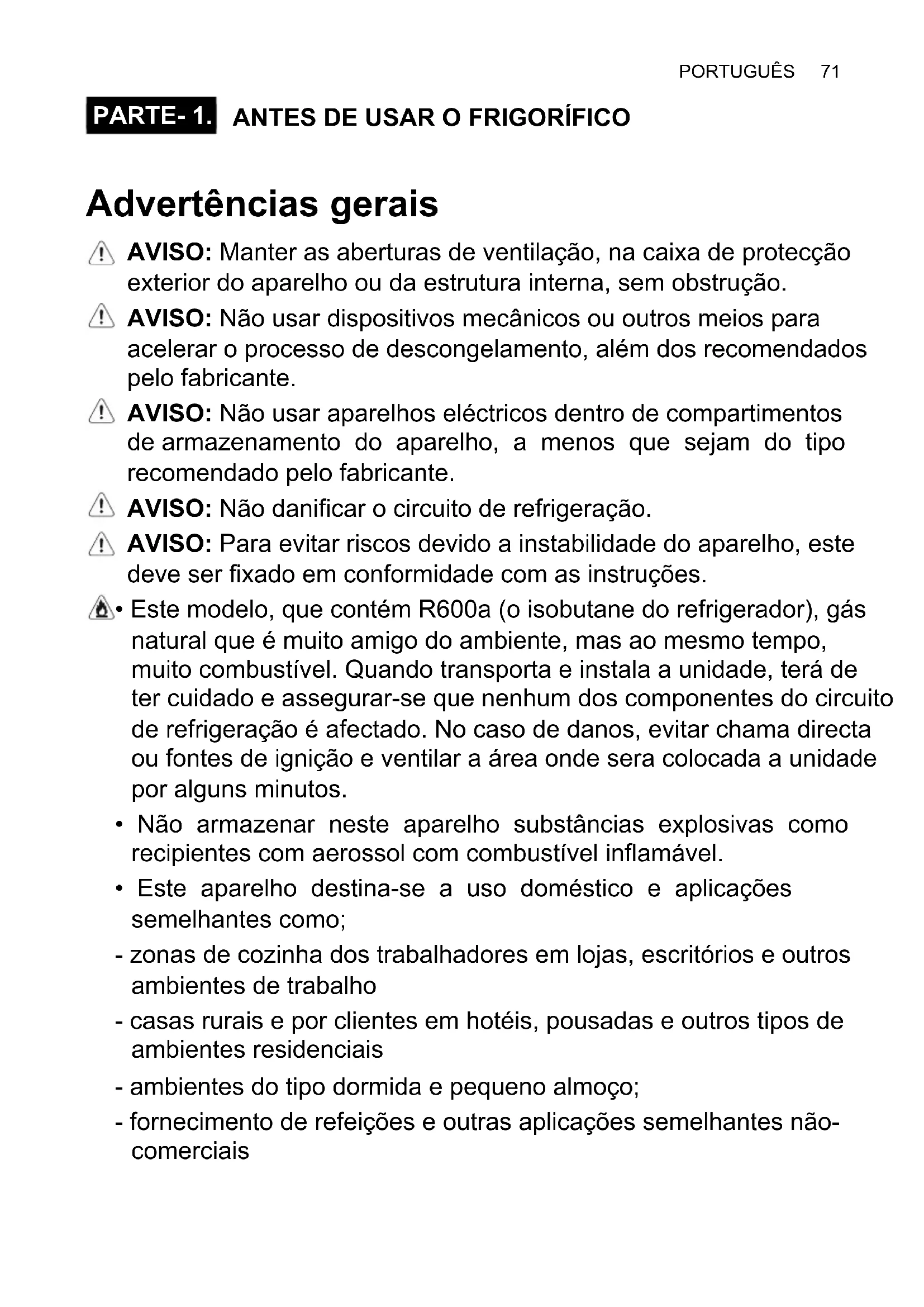

Advertências gerais AVISO: Manter as aberturas de ventilação, na caixa de protecção exterior do aparelho ou da estrutura interna, sem obstrução. AVISO: Não usar dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante. AVISO: Não usar aparelhos eléctricos dentro de compartimentos de armazenamento do aparelho, a menos que sejam do tipo recomendado pelo fabricante. AVISO: Não danificar o circuito de refrigeração. AVISO: Para evitar riscos devido a instabilidade do aparelho, este deve ser fixado em conformidade com as instruções.

• Este modelo, que contém R600a (o isobutane do refrigerador), gás natural que é muito amigo do ambiente, mas ao mesmo tempo, muito combustível. Quando transporta e instala a unidade, terá de ter cuidado e assegurar-se que nenhum dos componentes do circuito de refrigeração é afectado. No caso de danos, evitar chama directa ou fontes de ignição e ventilar a área onde sera colocada a unidade por alguns minutos.

• Não armazenar neste aparelho substâncias explosivas como recipientes com aerossol com combustível inflamável.

• Este aparelho destina-se a uso doméstico e aplicações semelhantes como; - zonas de cozinha dos trabalhadores em lojas, escritórios e outros ambientes de trabalho - casas rurais e por clientes em hotéis, pousadas e outros tipos de ambientes residenciais - ambientes do tipo dormida e pequeno almoço; - fornecimento de refeições e outras aplicações semelhantes não- comerciais72 www.electrolux.com

• Se a tomada não corresponder à ficha do frigorífico, deve ser substituída pelo fabricante, o respectivo agente de serviço ou uma pessoa qualificada para prevenir danosEste aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, excepto se receberam supervisão ou instrução sobre a utilização do aparelho por uma pessoa responsável. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho

• Uma ficha especial de ligação à terra foi ligada ao cabo de alimentação do seu frigorífico. Esta ficha deve ser usada com uma tomada especial ligada à terra de 16 amperes. Se não existir este tipo de tomada em casa, deve providenciar a sua instalação por um electricista qualificado.

• Este aparelho pode ser usado por crianças com 8 anos ou mais e pessoas com capacidade física, sensorial ou mental reduzida ou falta de experiência e conhecimento se lhes tiver sido dada formação relativamente ao uso do aparelho duma forma segura e desde que compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção por parte do utilizador não devem ser efectuados por crianças sem supervisão.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo agente de serviço ou uma pessoa qualificada para prevenir danos.PORTUGUÊS 73 Instruções De Segurança Atenção: Mantenha as aberturas de ventilação desobstruídas..

• Não utilize dispositivos mecânicos, nem outras formas artificiais para acelerar o processo de descongelação.

• Não utilize dispositivos eléctricos no compartimento do frigorífico.

• Se este dispositivo for para substituir um frigorífico antigo com fechadura, parta ou remova a fechadura antes de colocá-lo, para proteger as crianças que ao brincar podem fechar-se a si próprias dentro.

• Os velhos frigoríficos contêm gases de isolamento e refrigeração, que devem ser correctamente removidos. Quando se desfizer do seu antigo aparelho, entre em contacto com o serviço de recolha de sucata da sua área ou com o seu representante se tiver questões. Assegure-se que as tubeiras do seu antigo frigorífico não se vão romper quando forem recolhidas pelos serviços de limpeza. Solicitar à sua autoridade municipal acerca das disposições de REEE para fins de reutilização, reciclagem e recuperação. Nota importante: Leia este livro antes de ligar o aparelho. O fabricante não assumirá a responsabilidade no caso de uma incorrecta instalação e utilização diferente aquela exposta neste livro. Recomendações

• Não utilize adaptadores ou tomadas os quais podem provocar sobreaquecimento ou queimar.

• Não utilize cabos eléctricos usados e deformados.

• Não entrelace nem dobre os cabos.

• Não permita que as crianças brinquem com o aparelho. Mantenha as Crianças longe da porta do frigorífico.

• Não utilize objectos metálicos pontiagudos para remover o gelo do congelador; podem furar o circuito de refrigeração e provocar danos irreparáveis na unidade. Utilize a pá de plástico.

• Não ligue o aparelho com as mãos molhadas.

• Não introduza líquidos voláteis, inflamáveis dentro do congelador, sobretudo bebidas gasosas, uma vez que podem provocar uma explosão.

• As garrafas que contenham uma grande percentagem de álcool, devem estar bem fechadas e devem ser colocadas na posição vertical, dentro do congelador.74 www.electrolux.com

• Não tocar, especialmente com as mãos molhadas, na parede refrigeradora, sob o risco de se queimar ou magoar.

• Não coma os gelados recém saídos do congelador. Instalação e Ligação eléctrica

• Este aparelho deve ser ligado a uma tensão de 220-240V e 50 Hz.

• Certifique-se, antes de efectuar a instalação, que a voltagem da sua casa corresponde à indicada para o aparelho.

• Utilize uma tomada provida de ponto de terra. No caso da tomada onde quer ligar o aparelho não ter o ponto de terra, consulte um electricista qualificado.

• O Fabricante declina qualquer responsabilidade no caso de não se seguirem as recomendações eléctricas indicadas neste ponto do Manual.

• Não expor o aparelho ao sol directo.

• Não utilizar em espaços ao ar livre e não deve ser exposto à chuva.

• Coloque o frigorífico num lugar seco e arejado e não o coloque perto de uma fonte de calor. Deve colocá-lo a um mínimo de 50 cm dos aquecedores a gás ou estufas de carvão e a 5 cm das estufas eléctricas.

• Mantenha a parte de cima do frigorífico livre até 15 cm.

• Não coloque objectos pesados nem grandes quantidades sobre o aparelho.

• Se o aparelho está instalado próximo de outro frigorífico ou congelador mantenha um mínimo de separação de 2 cm para prevenir a condensação.

• Instale os separadores de plástico no condensador, na parte posterior do frigorífico para prevenir inclinação com a parede para um óptimo rendimento.

• O aparelho deve ficar bem apoiado no solo e bem nivelado. Utilize os dois rolos que se encontram na parte posterior da base para compensar o desnível.

• O exterior do aparelho e os acessórios interiores devem ser limpos com uma solução de água e sabão líquido suave; o interior do aparelho deve ser limpo com bicarbonato de sódio dissolvido em água morna. Depois de estarem secos, coloque os acessórios. Antes de Por o Aparelho a Funcionar

• Aguarde 3 horas antes de ligar o aparelho, obtendo desta forma um melhor funcionamento.

• Pode aparecer um cheiro quando liga o aparelho, o qual desaparecerá depois do aparelho começar a esfriar.PORTUGUÊS 75 PARTE- 2. AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES Funcionamento do Termostato Termostato do Congelador Termostato do Refrigerador O termostato regula a temperatura interior do frigorifico e do congelador. Operando sobre o comando do termostato, pode seleccionar desde 1 até 5, para obter temperaturas mais frias. Durante as estações mais frias, pode reduzir a temperatura do compartimento a fim de diminuir o consumo de energia. Nota importante: Não rodar o botão para além da posição 1, fará com que o aparelho pare de funcionar. Informação acerca da tecnologia NO FROST Os frigoríficos No-Frost diferem dos frigoríficos estáticos nos princípios de funcionamento. Nos frigoríficos normais, a humidade que entra no frigorífico aquando da abertura da porta e a humidade dos alimentos resulta na formação de gelo no congelador. Para descongelar o compartimento do congelador, desligar o frigorífico, colocar os alimentos que precisam de se manterem a uma temperatura constante fora do frigorífico, e remover o gelo acumulado periodicamente no compartimento congelador. A situação é completamente diferente em frigoríficos no-frost. Ar seco e frio é soprado homogeneamente nos compartimentos de refrigeração e congelamento e de vários pontos através de ventoinha ventiladora. O ar frio disperso mesmo entre as prateleiras de forma homogénea refresca todos os alimentos igual e uniformemente, evitando assim humidade e congelamento. Portanto, o seu frigorífico no-frost é fácil de usar, apesar do seu tamanho e do seu aspecto moderno.76 www.electrolux.com Funcionamento do Termostato do Congelador; 1 – 2 : Para congelar a curto-prazo, pode regular o comando do termostato entre o mínimo e o médio. 3 – 4 : Para congelar a longo-prazo, pde regular o comando para o médio. 5 : Para congelar alimentos frescos. O aparelho trabalhará durante mais tempo. Depois de obter a condição de congelação desejada, regressa à posição original. Funcionamento do Termostato do Refrigerador; 1 – 2 : Para condições de menos frio. 3 – 4 : Para condições normais. 5 – MAX : Para condições frias. Atenção; A temperatura no interior do refrigerador e congelador pode variar, dependendo da frequência de abertura da porta, temperatura ambiente e quantidade e natureza dos alimentos introduzidos. Se for necessário, altere a temperatura. Advertências sobre as regulações de temperatura

• Não é recomendado que o frigorífico esteja a funcionar em ambientes mais frios que 10º C em termos de eficiência.

• Ajustamentos de temperatura deverão ser feitos de acordo com a frequência de abertura das portas e quantidade de alimentos no interior do frigorífico.

• O seu frigorífico deve funcionar durante 24 horas de acordo com a temperatura ambiente sem interrupção depois de ter sido ligado e de ter arrefecido completamente. Não abrir a porta do frigorífico muitas vezes e não colocar uma grande quantidade de alimentos durante este período.

• Deve ser aplicada a função de 5 minutos de espera para evitar danos no compressor do seu frigorífico, quando desliga e depois liga de novo ou quando ocorrer uma falha de energia. O seu frigorífico começará a funcionar normalmente após 5 minutos.

• O frigorífico foi concebido para funcionar com intervalos de temperatura ambiente definida nos padrões, de acordo com a classe climática estipulada no rótulo informativo. Não recomendamos utilizar o frigorífico fora dos limites estipulados de temperatura em termos de eficiência de arrefecimento. Classe climática Temperatura Ambiente (°C) T Entre 16 e 43

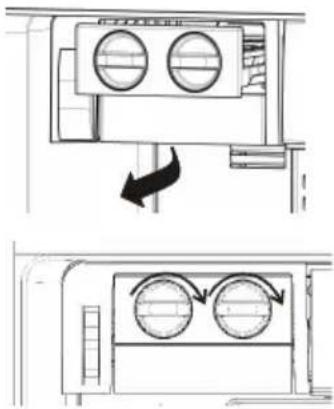

Entre 16 e 32 SN Entre 10 e 32PORTUGUÊS 77 Acessórios Fazer Cubos de Gelo

• Retire a bandeja para fazer cubos de gelo.

• Encha a bandeja de gelo até ao nível marcado.

• Coloque a bandeja no compartimento e posição original.

• Quando os cubos estiverem formados, pode retorcer a bandeja para obter os cubos de gelo. Não encha o compartimento do gelo com agua, para fazer gelo. Pode danifica-lo. Estante de Congelação Rápida

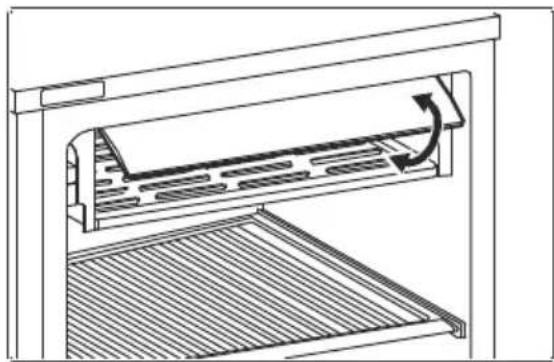

• Utilize a estante de congelação rápida para congelar alimentos cozinhados (e alimentos frescos que pretenda congelar) mais rápido, uma vez que este espaço tem uma maior potência para congelar.

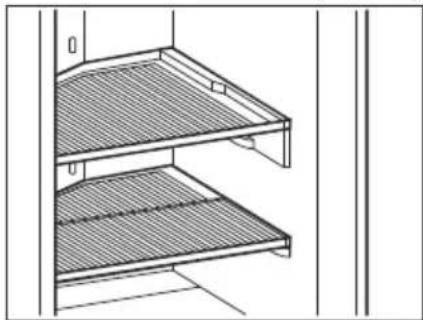

• Para abrir a bandeja, levante a cobertura e deslize a bandeja. Deve fechar da mesma forma. Atenção; Assegure-se que a tampa da estante do compartimento de congelação rápida está devidamente fechado, antes de fechar o refrigerador. Caso contrário, a rapidez de congelação não actua. Bandeja Mágica Figura 1 Figura 2 Figura 3 A Bandeja Mágica que está na cobertura encurvada, foi projectada para lhe dar mais espaço e conforto para a colocação. Esta bandeja é móvel para que possa organizar e colocar os recipientes grandes. (Em alguns modelos)78 www.electrolux.com Descrições visuais e de texto na secção de acessórios podem variar conforme o modelo do aparelho. Prateleiras de refrigeração KLAPE Manter os alimentos no compartimento do frigorífico em vez do congelador ou compartimento do frigorífico que permita que os alimentos retenham a sua frescura e sabor durante mais tempo, enquanto preserva o seu aspecto fresco. Quando a prateleira do frigorífico fica suja, deve removê-la e lavá-la com água. (A água congela a 0ºC mas os alimentos que contenham sal congelam a uma temperatura ainda mais baixa) Normalmente as pessoas usam o compartimento de refrigeração para peixe fresco, marinados leves, arroz, etc… Não colocar os alimentos que pretende congelar ou os tabuleiros do gelo para fazer gelo. Extensível Mostrador de frescos No caso do compartimento dos legumes estar totalmente cheio, o marcador de frescos localizado na frente do compartimento dos legumes, deve estar aberto. Por meio disto o ar e a taxa de humidade no compartimento dos legumes serão controlados e a duração dos alimentos aumentada. Se verificar alguma condensação na prateleira de vidro, deve abrir esta aba que está por detrás da prateleira. Mostrador de frescosPORTUGUÊS 79 PARTE- 3.

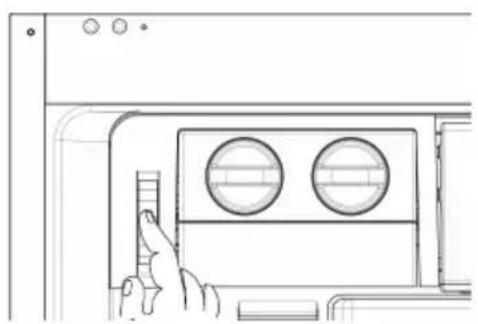

• Definir o compartimento frigorífico para a barra gráfica 2-3 será suficiente em condições normais.

• Para reduzir a humidade e consequente aumento de gelo, nunca coloque líquidos em recipientes não fechados no frigorífico.

• Nunca coloque alimentos quentes no frigorífico. Deverá deixar os alimentos arrefecer até à temperatura ambiente e deverão ser colocados de forma a permitir uma adequada circulação de ar no compartimento do frigorífico.

• Organize a carne e o peixe amanhado (envolvidos em embalagens ou películas aderentes) que usará dentro de 1-2 dias.

• Pode colocar as frutas e os legumes na gaveta de frutos e legumes, sem embalar. Compartimento do congelador

• Definir o compartimento do congelador para a barra gráfica 2-3 será suficiente em condições normais.

• O uso do congelador é para armazenar alimentos congelados ou profundamente congelados por períodos longos de tempo e para fazer cubos de gelo.

• Não coloque alimentos frescos ou quentes nas prateleiras da porta do congelador para serem congelados. Use apenas para armazenar alimentos congelados.

• Não coloque alimentos frescos e quentes ao lado de alimentos congelados, pois estes podem descongelar.

• Utilize a prateleira de congelação rápida para congelar a comida feita em casa (e os alimentos que deseja congelar) mais rapidamente, devido à maior potência de congelação do compartimento de congelação.

• Ao congelar alimentos frescos (ou seja; carne, peixe e carne picada), divida em porções que utilizará de cada vez.

• Ao congelar alimentos frescos: a quantidade máxima 8em kg) de alimentos frescos que podem ser congelados em 24 horas, é indicada no rótulo do electrodoméstico.

• Para o melhor desempenho alcançar a máxima capacidade de congelação, rode o botão termóstato do congelador para a posição máxima, 24 horas antes de colocar alimentos frescos no congelador.80 www.electrolux.com

• Não limpe o aparelho utilizando grande quantidade de água.

• O compartimento do refrigerador e congelador devem ser limpos periodicamente, utilizando uma solução de bicarbonato e água morna.

• Limpe os acessórios com sabão e água, separadamente. Não os lave na máquina de lavar loiça..

• Não use pós, detergentes ou sabões abrasivos. Depois de impar, passe por água limpa e seque cuidadosamente. Depois de terminar a limpeza, ligue, novamente, à rede eléctrica com as mãos secas.

• Deve limpar pelo menos uma vez por ano, o condensador com a vassoura, a fim de economizar energia e aumentar o rendimento. O CABO DE ALIMENTAÇÃO DEVE ESTAR DESLIGADO.

• Após colocar alimentos frescos no congelador, 24 horas na posição máxima geralmente é suficiente. Após 24 horas, não é necessário definir o botão termóstato do congelador para a posição máxima.

• Atenção: para economizar energia, quando congelar pequenas quantidades de alimentos, não é necessário definir o botão termóstato do congelador para a posição máxima.

• Para armazenar os alimentos congelados; siga sempre cuidadosamente as instruções do fabricante descritas nas embalagens dos alimentos congelados e, no caso de não ser dada qualquer informação, não deverá armazenar os alimentos por um período superior a 3 meses após a data da compra do produto.

• Quando comprar alimentos congelados assegure-se que estes foram congelados a uma temperatura satisfatória e que a embalagem está intacta.

• Os alimentos congelados deverão ser transportados em recipientes apropriados para manter a sua qualidade e deverão ser colocados no congelador o mais rápido possível.

• Se uma embalagem de alimento congelado mostrar sinais de humidade e apresentar uma dilatação anormal, é provável que tenha sido armazenada a uma temperatura inadequada e que o conteúdo esteja deteriorado.

• O tempo de armazenamento dos alimentos congelados depende da temperatura ambiente, do ajuste do termóstato, da frequência de abertura da porta, do tipo de alimento e do tempo necessário para transportar o produto desde a loja até sua casa. Siga sempre as instruções impressas na embalagem e nunca exceda o tempo máximo de armazenamento indicado.PORTUGUÊS 81 Substituir a lâmpada do refrigerador e do congelador

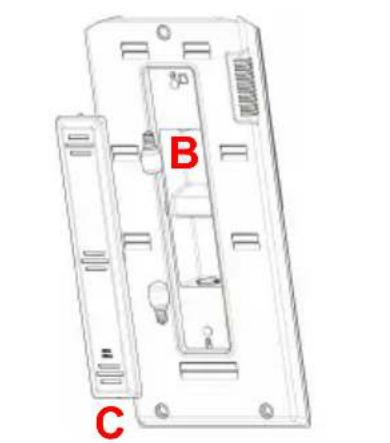

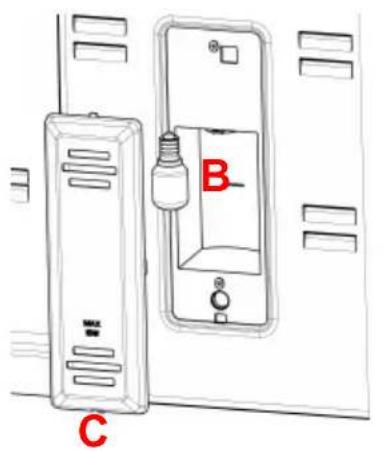

1. Desligar a unidade da alimentação,

2. Remover a tampa da lâmpada do frigorífico com uma chave de fendas pequena,

e retirar a tampa (A).

3. Substituir a lâmpada actual por uma lâmpada nova que não exceda 15 W.(B)

4. Substituir a tampa da lâmpada e aguardar 5 minutos para ligar a unidade.(C)

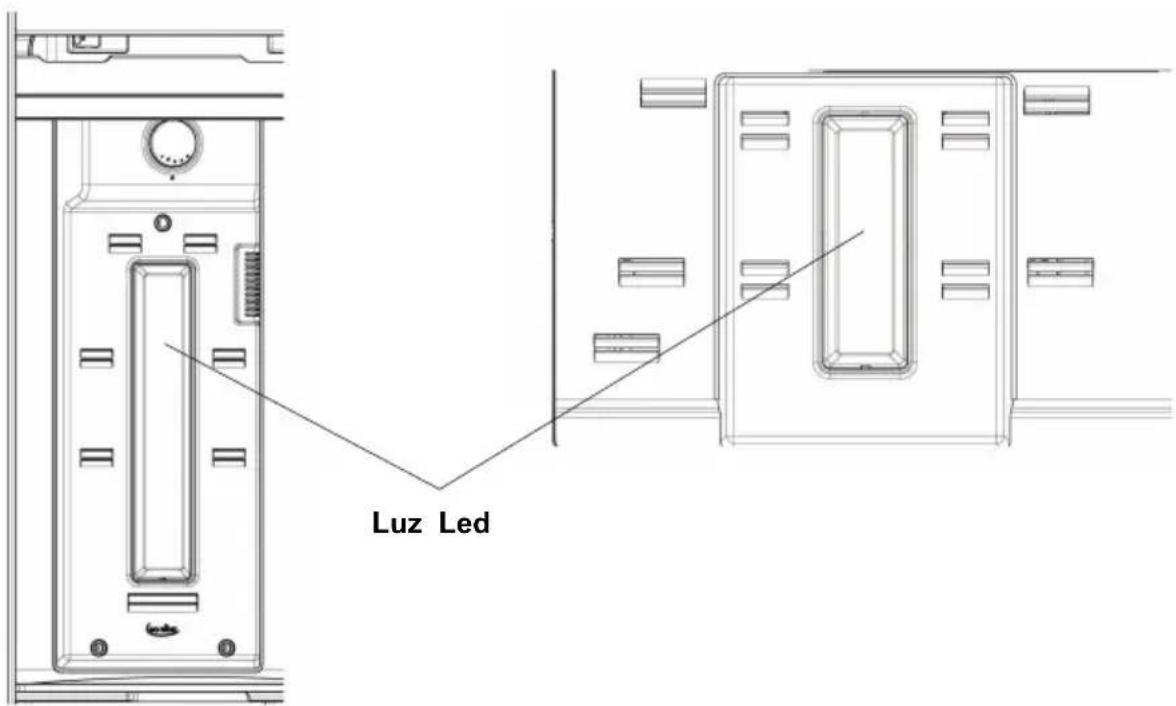

Lâmpada do compartimento do congelador Lâmpada do compartimento do frigorífico Substituir a lâmpada Led (se a iluminação for feita através de tira LED) Deve chamar o técnico da assistência. Luz Led82 www.electrolux.com PARTE- 5. TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO Transporte e Mudança da Posição de Instalação

• A embalagem original e a esponja devem ser guardadas para novo transporte, se necessário (opcional).

• Deve fixar o seu frigorífico com uma embalagem grossa, cintas ou cordas resistentes e seguir as instruções para transporte na embalagem quando for para transportar de novo.

• Retirar as peças móveis (prateleiras, acessórios, caixas de vegetais, etc.) ou fixá-las no interior do frigorífico em relação a choques usando cintas durante o reposicionamento e o transporte. Transportar o frigorífico na posição vertical. PARTE- 6. ANTES DE CONTACTAR O SERVIÇO DE

Se seu frigorífico não está a trabalhar adequadamente, pode ser um problema secundário, então confira o seguinte, antes de chamar um electricista para economizar tempo e dinheiro. O que fazer, se o frigorífico não funciona; Verifique que;

• Não há corrente eléctrica,

• O interruptor geral da casa não está desligado,

• O termóstato está na posição “•”,

• A tomada não é suficiente. Para conferir isto, ligue noutro aparelho e comprove que funciona. Isto é o que deve fazer se o aparelho não funciona correctamente; Verifique que;

• Não sobrecarregou o aparelho,

• As portas estão perfeitamente fechadas, Reposicionar a porta

• Não é possível alterar a direcção da abertura da porta do frigorífico, se o manípulo da porta no seu frigorífico estiver instalado na superfície frontal da porta.

• É possível alterar a direcção de abertura da porta em modelos sem manípulo.

• Se a direcção de abertura da porta do seu frigorífico puder ser alterada, deve contactar o Serviço de Assistência autorizado mais próximo para a respectiva alteração.PORTUGUÊS 83 Informação de conformidade

• Este equipamento está destinado a ser usado a uma temperatura ambiente entre 16ºC – 43°C.

• O dispositivo foi concebido de acordo com as normas IEC60335-1 / IEC60335-2-24, 2004/108/EC.

• Não há sujidade no condensador ,

• Há bastante espaço entre as paredes traseiras e laterais. Se há barulho; O gás refrigerante que circula no circuito de refrigerador pode fazer um ruído(um leve borbulhar) até mesmo quando o compressor não está a funcionar. Não se preocupe, isto é bastante normal. Se estes sons são diferentes, verifique que;

• o aparelho está bem nivelado,

• Nada está a tocar na parte traseira,

• Os objectos sobre o aparelho vibram. Recomendações

• A função de protecção do compressor será activada após um corte eléctrico súbito ou depois de ter desligado o aparelho, porque o gás no sistema de arrefecimento ainda não está estabilizado. O frigorífico arrancará depois de 4 ou 5 minutos, não há motivo para preocupação.

• A unidade de refrigeração do refrigerador está oculta na parede traseira. Portanto, as gotas de água ou gelo podem aparecer na superfície traseira do seu frigorífico devido ao funcionamento do compressor em intervalos especificados. Isto é normal. Não há necessidade de realizar uma operação de descongelamento a menos que o gelo seja excessivo.

• Se não usar o frigorífico durante um longo período de tempo (por ex. férias de Verão) deve desligá-lo. Depois de descongelar, limpar o frigorífico e deixar a porta aberta para impedir a formação de humidade e de odores.

• Se o problema persistir mesmo depois de ter seguido todas as instruções acima, consulte o serviço de assistência autorizado mais próximo.

• Se o aparelho que comprou for destinado para uso doméstico, deve ser somente usado para os fins indicados. Não é apropriado para uso comercial ou comum. Se o utilizador usar o aparelho duma forma que não esteja em conformidade com estas caracteríticas, chamamos a atenção que nem o produtor nem o distribuidor serão responsabilizados por qualquer reparação ou avaria durante o príodo de garantia.

• A duração do seu aparelho indicada e declarada pelo Departamento de Indústria é de 10 anos (o período de retenção de peças necessárias para um funcionamento correcto do aparelho).84 www.electrolux.com Conselhos para poupar energia

1- Instalar o aparelho numa sala fresca e arejada, ao abrigo da luz solar directa e

de fontes de calor (radiador, forno... etc). Caso contrário, utilizar uma placa isolante.

2- Deixar arrefecer os alimentos e bebidas quentes fora do aparelho.

3- Para descongelar alimentos congelados, coloque-os no compartimento de

refrigeração. A baixa temperatura dos alimentos congelados ajudará a arrefecer o compartimento de refrigeração durante a descongelação. Isto resulta numa poupança de energia. Se os alimentos congelados são removidos, ocorre um gasto de energia.

4- Quando colocar bebidas e líquidos, estes devem ser tapados. Caso contrário a

humidade aumenta no aparelho. Por consequência, o tempo de trabalho aumenta. Cobrir bebidas e líquidos ajuda a prevenir cheiros e alterações no sabor.

5- Quando colocar alimentos e bebidas, não deixar a porta do frigorífico aberta

7- Manter as juntas da porta limpas e rebatíveis. Substitua as juntas se estiverem

gastas. O seu produto foi concebido e produzido com materiais e componentes de alta qualidade que podem ser reciclados e reutilizados. Este símbolo significa que o equipamento eléctrico e electrónico no final da sua vida útil deverá ser descartado separadamente do seu lixo doméstico. Por favor, entregue este equipamento no seu ponto local de recolha/ reciclagem. Na União Europeia existem sistemas de recolha separados para produtos eléctricos e electrónicos usados. Por favor, ajude-nos a conservar o ambiente em que vivemos!PORTUGUÊS 85 PARTE- 7.

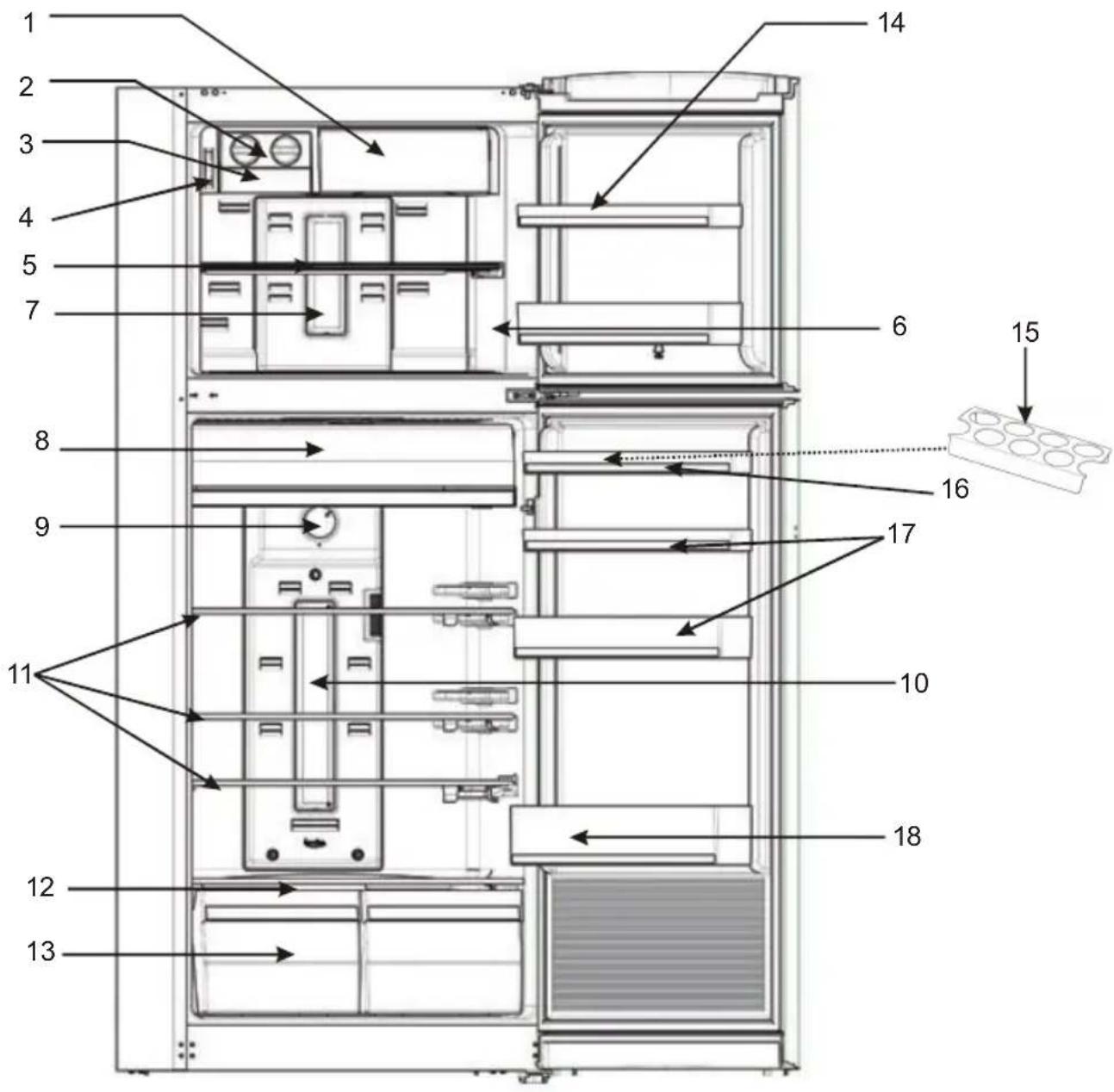

DESCRIÇÃO GERAL DO APARELHO

Esta apresentação é apenas para informação sobre as partes do electrodoméstico. As partes podem variar conforme o modelo.

4) Caixa do termostato do congelador

7) Caixa / tampa da lâmpada do congelador

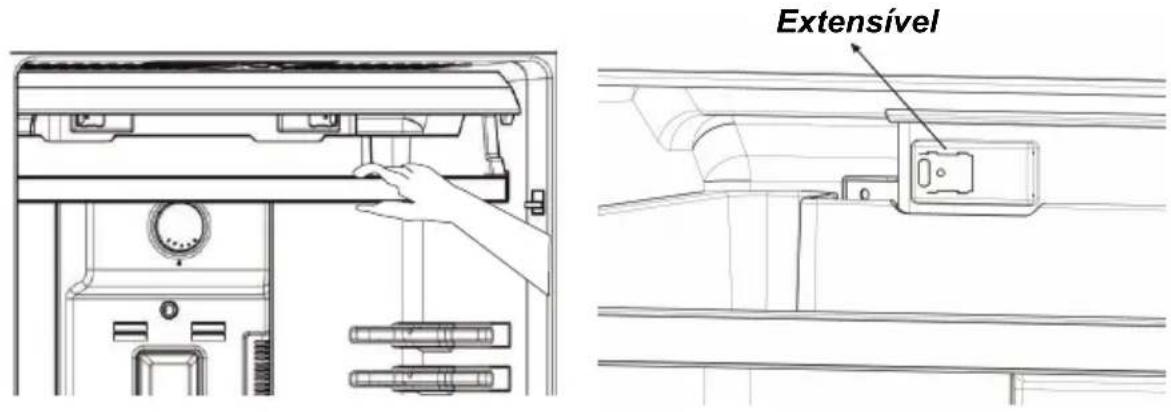

8) Prateleiras de refrigeração

14) Prateleira da porta do congelador

15) Suporte para ovos

16) Prateleira para manteiga - queijo

17) Prateleiras da porta
