MANUAL DE UTILIZADOR CS3652LC BLACK & DECKER

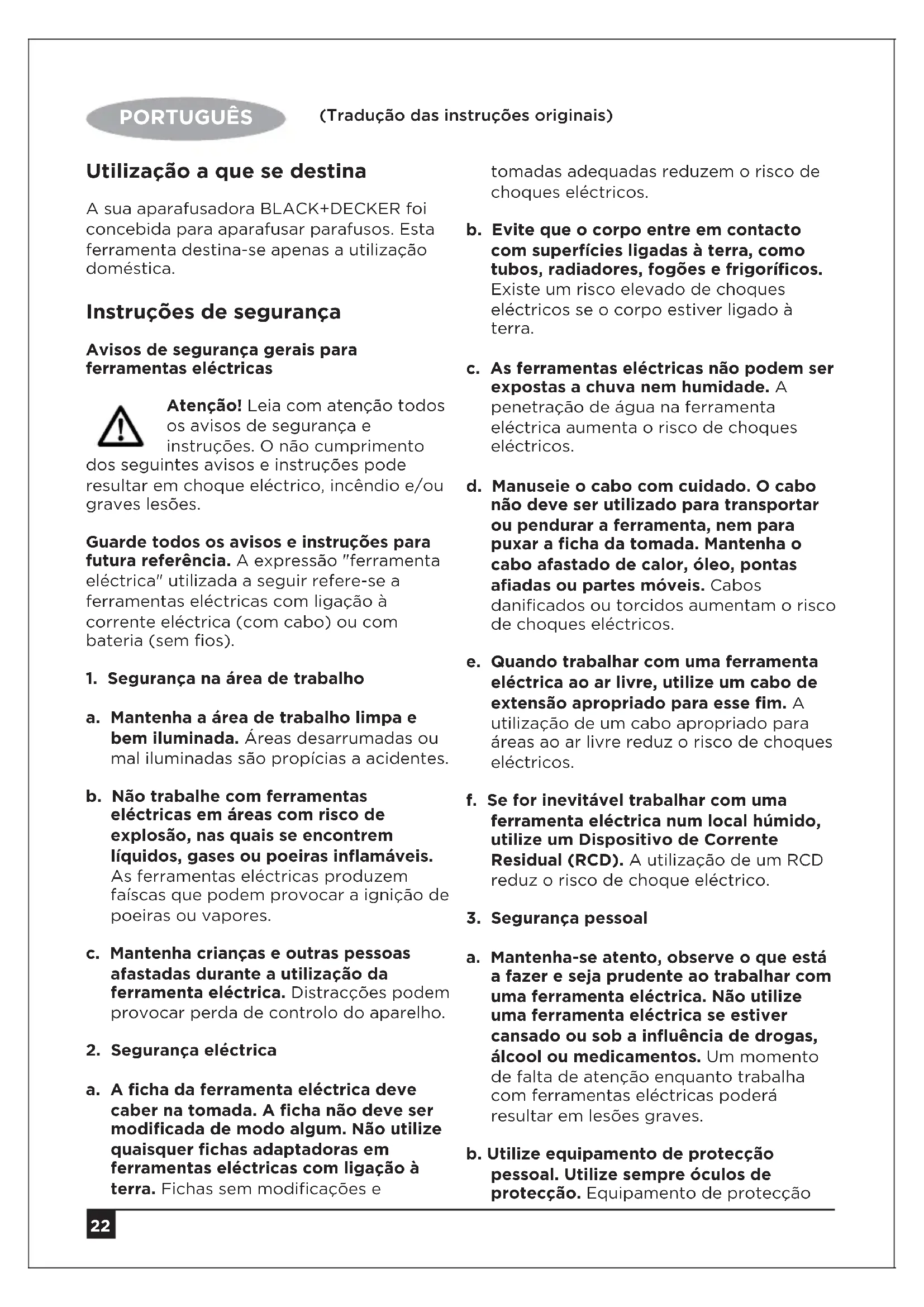

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou mal iluminadas são propícias a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Distracções podem provocar perda de controlo do aparelho.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas adaptadoras em ferramentas eléctricas com ligação à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Existe um risco elevado de choques eléctricos se o corpo estiver ligado à terra. c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o cabo com cuidado. O cabo não deve ser utilizado para transportar ou pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou partes móveis. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse fim. A utilização de um cabo apropriado para áreas ao ar livre reduz o risco de choques eléctricos. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente ao trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção enquanto trabalha com ferramentas eléctricas poderá resultar em lesões graves. b. Utilize equipamento de protecção pessoal. Utilize sempre óculos de protecção. Equipamento de protecção PORTUGUÊS (Tradução das instruções originais)23 PORTUGUÊS como, por exemplo, máscara anti-poeiras, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões. c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves inglesas antes de ligar a ferramenta eléctrica. Uma chave fixa ou qualquer outra chave ligada a uma peça rotativa da ferramenta eléctrica pode provocar lesões. e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Assim, controlará melhor a ferramenta eléctrica em situações imprevistas. f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelo comprido podem ser apanhados por partes móveis. g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A recolha das poeiras pode reduzir os riscos provocados por poeiras.

4. Utilização e manutenção da ferramenta

eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará o trabalho de forma melhor e mais segura, com a potência com que foi concebida. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada. c. Desligue a ficha da tomada e/ou a bateria da tomada antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas quando utilizadas por pessoas não qualificadas. e. Efectue a manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças danificadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes são provocados por falta de manutenção das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de corte com a manutenção adequada e extremidades afiadas bloqueiam com menos frequência e são mais fáceis de controlar. g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas. (Tradução das instruções originais)5. Utilização e manutenção da bateria a. Carregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode dar origem a risco de incêndio quando utilizado com outro tipo de bateria. b. Utilize ferramentas eléctricas apenas com baterias específicas. A utilização de outras baterias pode dar origem a risco de danos e incêndio. c. Quando uma bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos metálicos como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam fazer ligação de um terminal a outro. O curto-circuito de terminais de bateria pode causar queimaduras ou incêndio. d. Sob condições exageradas, a bateria pode verter líquido – evite o contacto. Se ocorrer um contacto acidental, lave em abundância com água. Se o líquido entrar em contacto com os olhos, procure assistência médica. O líquido vertido da bateria pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Isso garante a manutenção da segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas-eléctricas Aviso! Avisos de segurança adicionais para aparafusadoras e chaves de fenda de percussão

• Utilize protecção auditiva com berbequins de percussão. A exposição a ruídos pode causar perdas auditivas.

• Utilize o punho auxiliar fornecido com a ferramenta. A perda de controlo pode provocar ferimentos.

• Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o fixador possa entrar em contacto com a cablagem oculta.. Os fixadores em contacto com um cabo "electrificado" poderão expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador.

• Utilize grampos ou outro meio para fixar e apoiar a peça numa plataforma estável. Segurar na peça manualmente ou apoiá-la no seu corpo torna-a instável, podendo originar a perda de controlo.

• A utilização a que se destina é descrita neste manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com este aparelho que não se inclua no presente manual de instruções poderá representar um risco de ferimentos pessoais e/ou danos materiais. Aviso! As chaves de fenda de percussão não são chaves de fenda de aperto. Não utilize esta ferramenta para apertar fixadores segundo binários especificados. Deverá ser utilizado um dispositivo de medição de binário independente, como uma chave de fenda de aperto, quando o aperto insuficiente ou excessivo de fixadores for passível de originar a falha das junções. Segurança de terceiros

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança.

PORTUGUÊS (Tradução das instruções originais)• As crianças deverão ser vigiadas para que não mexam no aparelho. Riscos residuais. Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança,alguns riscos residuais não podem ser evitados. Incluem:

• ferimentos causados pelo contacto com peças em rotação/movimento.

• ferimentos causados durante a troca de peças, lâminas ou acessórios.

• ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares.

• Diminuição da audição.

• Os problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF). Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela norma 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade profissional, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento. Rótulos na ferramenta A ferramenta apresenta os seguintes símbolos: Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções. Instruções de segurança adicionais para baterias e carregadores Baterias

• Nunca tente abrir a bateria por motivo algum.

• Não exponha a bateria à água.

• Não as armazene em locais onde a temperatura possa exceder os 40 °C.

• Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C.

• Carregue apenas com o carregador fornecido com a ferramenta.

• Quando eliminar as baterias, siga as instruções da secção "Protecção do ambiente". Carregadores

• Utilize o seu carregador BLACK+DECKER apenas para carregar a bateria da ferramenta com que foi fornecido. Outras baterias podem rebentar, provocando ferimentos e danos.

PORTUGUÊS (Tradução das instruções originais)26 PORTUGUÊS (Tradução das instruções originais)

• Nunca tente carregar baterias não recarregáveis.

• Substitua os cabos defeituosos imediatamente.

• Não exponha o carregador à água.

• Não abra o carregador.

• Não manipule o interior do carregador. O carregador deverá ser utilizado apenas em espaços interiores. Antes da utilização, leia o manual de instruções. Transformador isolador de falhas. A corrente encontra-se electricamente separada da saída do transformador. Se a temperatura ambiente for demasiado elevada, o carregador é automaticamente desligado. Em resultado, o carregador não poderá ser utilizado. A unidade deverá ser desligada da corrente e levada a um centro de assistência autorizado para reparação. Segurança eléctrica O seu carregador tem isolamento duplo. Por esse motivo, não precisa de ligação à terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa de especificações. Nunca tente substituir a unidade do carregador por uma tomada normal de alimentação.

• Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um Centro de Assistência autorizado BLACK+DECKER, de modo a evitar lesões. Atenção! Nunca tente substituir a unidade do carregador por uma tomada normal de alimentação. Características Esta ferramenta inclui algumas ou todas as características seguintes.

1. Interruptor ligar/desligar

2. Botão de avanço/recuo.

Montagem Instalar e remover uma broca de perfuração ou uma broca de aparafusadora (fig. B) Esta ferramenta utiliza brocas de aparafusadora e brocas de perfuração com uma haste hexagonal de 6.35 mm (1/4").

• Para instalar uma broca, insira o respectivo veio no suporte da broca (3).

• Para remover uma broca, retire o respectivo veio do suporte da broca (3). Nota: O acessório em ângulo recto apresentado na fig. E-J poderá não ser incluído com a sua ferramenta. Utilização Atenção! Não altere o ritmo de funcionamento da ferramenta. Não a sobrecarregue.

• Antes da primeira utilização, a bateria deverá ser carregada durante pelo menos 9 horas.27 PORTUGUÊS (Tradução das instruções originais) Carregamento da bateria (fig. C)

• Deixe a ferramenta ligada ao carregador durante 15 horas. O carregador poderá emitir um zumbido e aquecer durante o carregamento. Este comportamento é normal, não indicando um problema. Atenção! Utilize sempre o carregador fornecido para carregar o CS3652LC. Atenção! Não carregue a bateria a uma temperatura ambiente inferior a 10 °C ou superior a 40 °C. Seleccionar o sentido de rotação (fig. D) Para perfurar ou apertar parafusos, utilize a rotação de avanço. Para desapertar parafusos ou remover uma broca de perfuração encravada, utilize a rotação de recuo.

• Para seleccionar a rotação de avanço, empurre o botão de avanço/recuo (2) para a direita.

• Para seleccionar a rotação de recuo, empurre o botão de avanço/recuo (2) para a esquerda.

• Para bloquear a ferramenta, coloque o botão de avanço/recuo na posição central. Perfurar/aparafusar

• Seleccione a rotação de avanço ou recuo utilizando o botão de avanço/recuo (2).

• Para ligar a ferramenta, prima o interruptor ligar/desligar (1).

• Para desligar a ferramenta, liberte o interruptor ligar/desligar (1). Luz LED A luz LED (4) é activada automaticamente quando o gatilho é premido. O LED iluminar-se-á também quando o gatilho for premido e o botão de avanço/recuo (2) se encontrar na posição de bloqueio (posição central). Sugestões para uma utilização óptima Aparafusar

• Utilize sempre o tipo e tamanho correctos de brocas de aparafusadora.

• Se tiver dificuldade em apertar os parafusos, utilize um pouco de detergente ou sabão como lubrificante.

• Utilize o travão do veio para desapertar os parafusos muito apertados ou para apertar parafusos com firmeza.

• Segure sempre na ferramenta e na broca de aparafusadora alinhadas com o parafuso.

• Ao aparafusar em madeira, é recomendado perfurar um orifício piloto com uma profundidade igual ao comprimento do parafuso. O orifício piloto orienta o parafuso, evitando lascar ou distorcer a madeira. Para optimizar o tamanho do orifício piloto, consulte a tabela seguinte.

• Ao aparafusar em madeira dura, perfure também um orifício de desobstrução com uma profundidade igual a metade do comprimento do parafuso. Para optimizar o tamanho do orifício de desobstrução, consulte a tabela seguinte. Tamanho do ø orifício pi- ø orifício pi- Orifício de parafuso loto(madeira loto(madeira desobstrução macia) dura) N.º 6 (3.5 mm) 2.0 mm 2.5 mm 3.6 mm N.º 8 (4 mm) 2.5 mm 3.0 mm 4.5 mm N.º 10 (5 mm) 3.0 mm 3.5 mm 5.0 mm28 PORTUGUÊS (Tradução das instruções originais) Perfurar orifícios piloto

• Aplique sempre uma pressão ligeira alinhada com a broca de perfuração.

• Assim que a ponta da broca estiver prestes a furar até ao outro lado da peça de trabalho, reduza a pressão na ferramenta.

• Utilize um bloco de madeira para reforçar as peças de trabalho que possam lascar.

• Faça um entalhe utilizando um punção central no centro do orifício a perfurar, de modo a aumentar a precisão. Acessórios O desempenho da sua ferramenta depende do acessório utilizado. Os acessórios BLACK+DECKER e Piranha são criados de acordo com elevados padrões de qualidade, sendo concebidos para melhorar o desempenho da sua ferramenta. Utilizando estes acessórios, tirará o melhor partido da sua ferramenta. Esta ferramenta utiliza brocas de aparafusadora com uma haste hexagonal de 1/4" (6.35 mm). Os acessórios Piranha Super-lok foram concebidos para serem utilizados com esta ferramenta. Manutenção A sua ferramenta BLACK+DECKER foi concebida para funcionar durante muito tempo, com um mínimo de manutenção. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta. O seu carregador não necessita de manutenção para além da limpeza regular. Atenção! Antes de efectuar qualquer tarefa de manutenção da ferramenta, desligue o carregador antes de o limpar.

• Limpe regularmente as ranhuras de ventilação da ferramenta e do carregador utilizando uma escova suave ou um pano seco.

• Limpe regularmente o compartimento do motor com um pano húmido. Não utilize nenhum produto de limpeza abrasivo ou a base de solvente.

• Abra o mandril regularmente e sacuda para remover qualquer vestígio de pó do seu interior. Baterias Não existem peças para manutenção pelo utilizador no interior.

• No final da vida útil do produto, entregue a unidade completa ao seu agente ou a uma estação de reciclagem local para que a bateria seja reciclada. Não elimine a unidade juntamente com o lixo doméstico.29 PORTUGUÊS (Tradução das instruções originais) CS3652LC (H1) Tensão V

Velocidade sem carga min

Binário de paragem Nm 5.84 Binário máx. Nm 5.5 Suporte da broca mm 6.35 (1/4") Peso kg 0.32 Bateria 906146** H1 Tensão V 3.6 Tipo de bateria Iões de lítio Classificação AH

Carregador 905450** H1 Tensão

Tempo de carrega- h 15 mento aprox. Peso kg 0.14 Nível de pressão acústica, de acordo com a norma EN 60745: Pressão acústica (L

) 54 dB(A), variabilidade (K) 3 dB(A) Potência acústica (L

) 65 dB(A), imprecisão(K) 3 dB(A) Valores totais de vibração (soma vectores triax) de acordo com a norma EN 60745: Aparafusar sem impacto (a h, IS ) 0.3 m/s

Dados técnicos Declaração de conformidade CE

DIRECTIVA SOBRE MAQUINARIA

CS3652LC A Black & Decker declara que os produtos descritos nos "dados técnicos" estão em conformidade com: 2006/42/CE, EN 60745-1, EN 60745-2-2 Estes produtos estão também em conformidade com a Directiva 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a Black & Decker no endereço indicado em seguida ou consulte a parte posterior do manual. O signatário é responsável pela compilação do ficheiro técnico, fazendo esta declaração em nome da Black & Decker. R. Laverick Director de Engenharia Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Reino Unido

PORTUGUÊS (Tradução das instruções originais) Proteger o ambiente Recolha separada. Este produto não deve ser eliminado juntamente com os resíduos domésticos normais. Se algum dia necessitar de substituir o seu produto BLACK+DECKER ou se já não o voltar a utilizar, não o elimine juntamente com os outros resíduos domésticos. Disponibilize este produto para recolha separada. A recolha separada de produtos usados e embalagens permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. As normas locais podem fornecer a recolha separada de produtos elétricos a nível doméstico, locais de resíduos urbanos ou pelo revendedor onde adquiriu um produto novo. A BLACK+DECKER providencia uma unidade para a recolha e reciclagem de produtos BLACK+DECKER uma vez que tenham alcançado o fim da sua vida útil. Para beneficiar deste serviço, devolva o seu produto a qualquer agente reparador autorizado, que fará a recolha em nosso favor. Pode verificar a localização do seu agente reparador mais próximo, contactando o seu escritório local BLACK+DECKER através do endereço indicado neste manual. Como alternativa, está disponível na Internet uma lista de agentes reparadores autorizados da BLACK+DECKER e dados completos do serviço de pós-venda e contactos em: www.2helpU.com. Garantia A Black + Decker está confiante da qualidade de seus produtos e oferece uma garantia excelente. Esta declaração de garantia está em adição e em nada prejudica os seus direitos estatutários. A garantia é válida nos territórios dos Estados-Membros da União Europeia e da Zona Europeia de Comércio Livre. Se um produto Black + Decker apresenta algum defeito devido a falhas de material, mão de obra ou falta de conformidade, no prazo de 24 meses a partir da data da compra, a BLACK+DECKER garante a substituição das peças defeituosas, produtos de reparação sujeitos a uso e desgaste regular ou substituição de tais produtos para se certificar do mínimo de inconveniência ao cliente a menos que:

• O produto tenha sido utilizado para fins comerciais, profissionais ou contratação.

• O produto tenha sido submetido a utilização inadequada ou negligência.

• O produto tenha sofrido danos causados por objetos estranhos, substâncias ou acidentes.

• As reparações foram efetuadas por terceiros e não por agentes autorizados ou pelo pessoal de serviço Black + Decker. Para ativar a garantia, terá que apresentar o comprovativo de compra ao vendedor ou a um agente técnico autorizado. Pode verificar a localização do seu agente reparador autorizado mais próximo, contactando o seu escritório local BLACK+DECKER através do endereço indicado neste manual. Como alternativa, está disponível na Internet uma lista de agentes reparadores autorizados BLACK+DECKER, dados completos do serviço de pós-venda e contactos em: www.2helpU.com31
