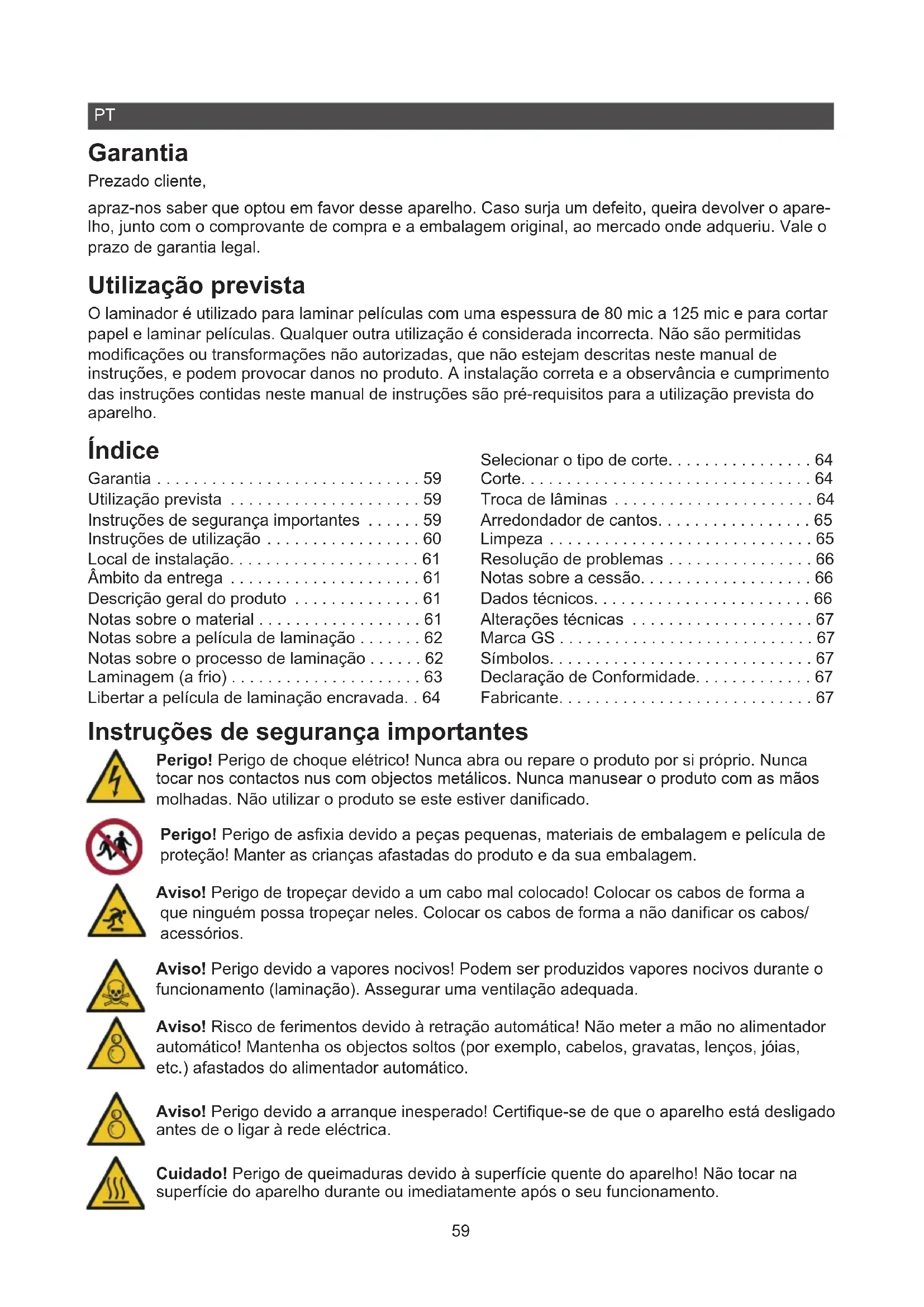

MANUAL DE UTILIZADOR A 340 Combo OLYMPIA

apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira devolver o aparelho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu. Vale o prazo de garantia legal.

Utilização prevista

O laminador é utilizado para laminar películas com uma espessura de 80 mic a 125 mic e para cortar papel e laminar películas. Qualquer outra utilização é considerada incorrecta. Não são permitidas modificações ou transformações não autorizadas, que não estejam descritas neste manual de instruções, e podem provocar danos no produto. A instalação correta e a observância e cumprimento das instruções contidas neste manual de instruções são pré-requisitos para a utilização prevista do aparelho.

Índice

Garantia 59

Utilização prevista 59

Instruções de segurança importantes ..... 59

Instruções de utilização 60

Local de instalação....61

Âmbito da entrega 61

Descrição geral do produto .....61

Notas sobre o material 61

Notas sobre o processo de laminação ..... 62

Laminagem (a frio) 63

Libertar a película de laminação encravada. . 64

Resolução de problemas 66

Notas sobre a cessão....66

Dados técnicos....66

Alterações técnicas 67

Marca GS 67

Símbolos....67

Declaração de Conformidade. 67

Fabricante....67

Instruções de segurança importantes

Perigo! Perigo de choque elétrico! Nunca abra ou repare o produto por si próprio. Nunca tocar nos contactos nus com objectos metálicos. Nunca manusear o produto com as mãos molhadas. Não utilizar o produto se este estiver danificado.

Perigo! Perigo de asfixia devido a peças pequenas, materiais de embalagem e película de proteção! Manter as crianças afastadas do produto e da sua embalagem.

Aviso! Perigo de tropeçar devido a um cabo mal colocado! Colocar os cabos de forma a que ninguém possa tropeçar neles. Colocar os cabos de forma a não danificar os cabos/ acessórios.

Aviso! Perigo devido a vapores nocivos! Podem ser produzidos vapores nocivos durante o funcionamento (laminação). Assegurar uma ventilação adequada.

Aviso! Risco de ferimentos devido à retração automática! Não meter a mão no alimentador automático! Mantenha os objectos soltos (por exemplo, cabelos, gravatas, lenços, jóias, etc.) afastados do alimentador automático.

Aviso! Perigo devido a arranque inesperado! Certifique-se de que o aparelho está desligado antes de o ligar à rede eléctrica.

Cuidado! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento.

Cuidado! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida.

Cuidado! Risco de queimaduras devido a resíduos quentes! O papel utilizado para a limpeza pode conter resíduos quentes. O papel está muito quente imediatamente após a limpeza. Ao retirar o papel, tocar apenas na extremidade arrefecida.

Cuidado! Risco de cortes devido a lâminas afiadas! Não meter a mão debaixo da cabeça de corte.

Atenção! Danos materiais devido a operação incorrecta! Retirar todos os agrafos e clipes de papel antes de plastificar ou cortar.

Atenção! Danos materiais devido a operação incorrecta! Utilizar apenas papel e películas de laminação que cumpram os requisitos dos dados técnicos.

Atenção! Possíveis danos materiais! Se o produto apresentar caraterísticas invulgares, tais como ruído, odor ou fumo, desligue imediatamente a alimentação eléctrica.

Atenção! Danos materiais devido a operação incorrecta! Respeitar o número máximo de páginas a cortar. Cortar apenas quando a cabeça de corte puder ser facilmente deslocada.

Atenção! Danos materiais devido a operação incorrecta! Não utilizar objectos afiados ou pontiagudos para remover resíduos de material após o corte.

Atenção! Danos materiais devido a operação incorrecta! Não transportar o aparelho pela cabeça de corte ou pela calha de guia.

Atenção! Possíveis danos materiais! Não se pode excluir que algumas tintas, plásticos ou produtos de tratamento de móveis possam atacar e amolecer o material dos pés antiderrapantes. Para evitar marcas nos móveis, colocar, se necessário, um tapete antiderrapante por baixo do aparelho.

Instruções de utilização

Leia este manual de instruções antes de ligar e utilizar o produto. Guarde este manual de instruções para consulta futura. Entregar todos os documentos aquando da transmissão do produto a terceiros.

• Proteger o produto da luz solar direta, de chamas livres, de fontes de calor, da humidade e do pó.
• Não cubra o produto durante o funcionamento.
• O produto não se destina a uma utilização comercial.
• O produto só pode ser utilizado em espaços interiores.
• Ligar o aparelho apenas a uma tomada corretamente instalada e facilmente acessível. Respeitar as indicações da secção "Dados técnicos".
• Utilizar apenas acessórios que cumpram os requisitos indicados em Dados técnicos.
• Desligar o aparelho da alimentação eléctrica quando não estiver a ser utilizado para evitar um funcionamento acidental.
• Não deixar o aparelho sem vigilância durante o funcionamento.
• Certifique-se de que o aparelho não é utilizado sem supervisão por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas.
• O aparelho não é adequado para um funcionamento contínuo.

- O aparelho não dispõe de uma função de desligamento automático. Desligue o aparelho após o processo de laminação, desligue a ficha de alimentação da tomada e deixe o aparelho arrefecer.

Local de instalação

Colocar o aparelho numa superfície estável e nivelada, perto de uma tomada eléctrica.

Âmbito da entrega

1 laminador 15 bolsas de plastificação (3x A4, 4x A5, 4x A6, 4x cartão)

1 arredondador de cantos 1 Manual de instruções

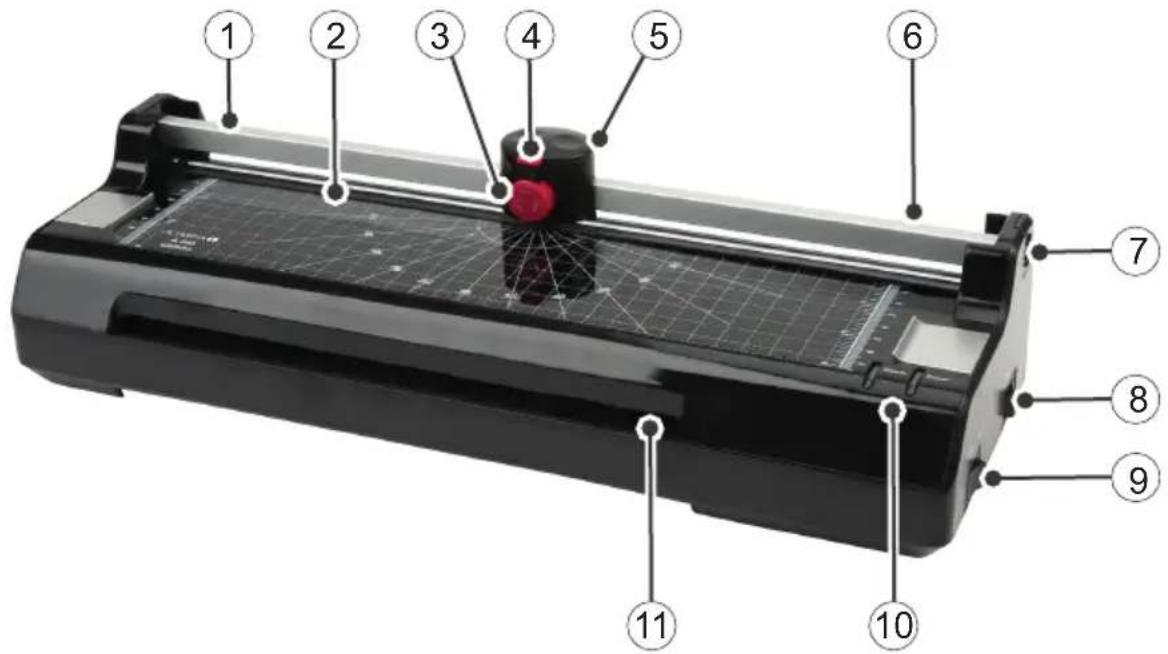

Descrição geral do produto

1 Carril de guia 7 Cobertura da calha de guia

2 Pressão bar 8 Interruptor de ligar e desligar

3 Botão rotativo para selecionar o modo de corte 9 Interruptor quente / frio

4 Bloqueio de regulação 10 Luzes indicadoras (Alimentação / Pronto)

5 Cabeça de corte 11 Área de recolha para laminagem

6 Botão anti-bloqueio (ABS) 12 Arredondador de cantos (não ilustrado)

Notas sobre o material

• Não laminar materiais metálicos, húmidos ou irregulares.
• Não laminar quaisquer materiais sensíveis ao calor (por exemplo, papel térmico, imagens de ultra-sons).
• O material a laminar juntamente com a película de laminação não deve ter uma espessura superior a 0,5 mm.
• Laminação de materiais finos e macios com película de laminação mais espessa.
• Não utilizar vários pedaços pequenos de material por película.

• Utilizar apenas tipos de película destinados à laminação.
• Outros tipos de películas, como as películas transparentes, não são expressamente adequados para a laminagem.
• Seleccionar o tamanho da película de laminação de acordo com o material a laminar.
• Não ajustar o tamanho da película de laminação antes da laminação.

Notas sobre o processo de laminação

• Não insira a película de laminação sem conteúdo na área de alimentação (frente) do laminador.
• Não insira a película de laminação enrolada na área de alimentação (frente) do laminador.
• Não insira a película de laminação de um lado na área de alimentação (frente) do laminador.
• Insira sempre a película de laminação com o lado fechado primeiro - centrado e em linha reta - na área de alimentação (frente) do laminador pronto a utilizar.
• Não puxe a película de laminação para fora do lado de saída (verso) durante a laminação.

Laminagem (a quente)

Aviso! Perigo devido a arranque inesperado! Certifique-se de que o aparelho está desligado antes de o ligar à rede eléctrica.

1 Ligar a ficha de alimentação a uma tomada corretamente instalada.
2 Ligue o aparelho com o interruptor quente/frio na posição quente (HOT).
3 Ligue o aparelho com o interruptor (ON).
4 O indicador Power acende-se. O aparelho ainda não está pronto a funcionar. O aparelho aquece.

Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento.

Nota: Aguardar até que o aparelho esteja completamente aquecido. Não coloque previamente a película de laminação, pois isso impedirá a fusão correta da mesma.

5 Colocar o documento a laminar na película de laminação. Certifique-se de que existe uma folga de cerca de 3 a 5 mm em relação ao bordo da película em todos os lados.

Atenção! Possíveis danos materiais! Utilizar apenas películas de laminação adequadas para laminação a quente.

6 Após cerca de 5 minutos, a indicação LED Ready acende-se e o aparelho está pronto a funcionar.

Atenção! Possíveis danos materiais! Nunca introduzir a película de laminação na zona de alimentação em ângulo.

Atenção! Possíveis danos materiais! Insira sempre primeiro a extremidade fechada da película de laminação na área de alimentação do laminador.

Nota: Certifique-se de que a película de laminação pode ser dispensada pela parte de trás do apare-lho.

7 Conduzir a película de laminação com o lado fechado direito para a área de alimentação até que a película de laminação seja apanhada pelos rolos de transporte.

8 A película de laminação é automaticamente puxada através do dispositivo.

Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento.

Atenção! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida.

9 Retirar a película de laminação na extremidade arrefecida.

Sugestão: Para aplanar o documento laminado, coloque um livro ou um objeto pesado e plano semelhante em cima do documento.

10 Desligar o aparelho (OFF).

Nota: Deixar arrefecer a película de laminação antes de a utilizar.

Laminagem (a frio)

Aviso! Perigo devido a arranque inesperado! Certifique-se de que o aparelho está desligado antes de o ligar à rede eléctrica.

Nota: Deixar arrefecer o aparelho se tiver utilizado anteriormente a função de laminação (quente).

1 Ligar a ficha de alimentação a uma tomada corretamente instalada.
2 Ligue o aparelho com o interruptor quente/frio na posição fria (COLD).
3 Ligue o aparelho com o interruptor (ON).
4 Os indicadores Power e Ready acendem-se. O aparelho está pronto a funcionar.
5 Retirar a película de proteção da película de laminação.
6 Colocar o documento a laminar na película de laminação. Certifique-se de que existe uma folga de cerca de 3 a 5 mm em relação ao bordo da película em todos os lados.

Atenção! Possíveis danos materiais! Utilizar apenas películas de laminação adequadas para laminação a frio.

Atenção! Possíveis danos materiais! Nunca introduzir a película de laminação na zona de alimentação em ângulo.

Atenção! Possíveis danos materiais! Insira sempre primeiro a extremidade fechada da película de laminação na área de alimentação do laminador.

Nota: Certifique-se de que a película de laminação pode ser dispensada pela parte de trás do apare-lho.

7 Conduzir a película de laminação com o lado fechado direito para a área de alimentação até que a película de laminação seja apanhada pelos rolos de transporte.
8 A película de laminação é automaticamente puxada através do dispositivo.
9 Retirar a película de laminação.

Sugestão: Para aplanar o documento laminado, coloque um livro ou um objeto pesado e plano semelhante em cima do documento.

10 Desligar o aparelho (OFF).

Libertar a película de laminação encravada

Pode utilizar o botão anti-bloqueio (ABS) para libertar o filme encravado ou incorretamente inserido.

1 Desligar o aparelho (OFF) e desligar a ficha de alimentação da tomada.
2 Premir e manter premido o botão ABS.

Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento.

Atenção! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida.

3 Segure o laminador numa posição adequada e puxe a película de laminação para fora da área de alimentação.
4 Soltar o botão ABS.
5 Em seguida, limpar os rolos de transporte. Siga as instruções em Limpeza.

1 Puxe o bloqueio de regulação da cabeça de corte para cima, para a posição Open.
2 Selecionar o tipo de corte desejado rodando o interrutor rotativo na cabeça de corte.
3 Estão disponíveis os tipos de corte rectos, perfuração e onda.
4 Prima o bloqueio de regulação na cabeça de corte para baixo, para a posição Lock.

Corte

Utilize o cortador para um corte a direito de papel, cartão, papel fotográfico ou película de laminação.

Nota: Tenha em atenção a capacidade máxima de 0,3 mm. Isto corresponde a cerca de 3 folhas de papel (80 g/m² cada).

1 Deslocar a cabeça de corte para a extremidade exterior da calha de guia.
2 Introduzir o papel a cortar sob a barra de pressão.
3 Posicionar o papel a cortar de acordo com as marcações.
4 Pressionar a barra de pressão para baixo para que o papel a cortar não deslize.
5 Deslocar a cabeça de corte ao longo da calha de guia com uma ligeira pressão.

Nota: Retirar o material cortado imediatamente após a conclusão do corte. Não voltar a empurrar a cabeça de corte depois de o material ter sido introduzido, para evitar uma aresta de corte defeituosa.

Troca de lâminas

1 Retirar a tampa na extremidade da calha de guia.
2 Deslizar a calha-guia para fora do aparelho através da abertura.

Cuidado! Risco de cortes devido a lâminas afiadas! Não meter a mão debaixo da cabeça de corte.

3 Retirar a cabeça de corte da calha de guia.
4 Retirar a lâmina da cabeça de corte e colocar uma lâmina nova.

5 Deslizar a cabeça de corte para a calha de guia.
6 Empurrar a calha-guia para o interior do aparelho.
7 Voltar a colocar a tampa.

Nota: Tenha em atenção a capacidade máxima de 0,3 mm. Isto corresponde a cerca de 3 folhas de papel (80 g/m² cada).

1 Introduzir o material no arredondador de cantos. Assegurar-se de que o bordo do material está corretamente alinhado.
2 Pressionar o arredondador de cantos para baixo.
3 Repita o processo em cada canto a ser arredondado.

Limpeza

Habitação

Limpar o exterior do aparelho com um pano macio, seco e que não largue pêlos. Não utilizar quaisquer produtos de limpeza ou solventes.

Rolos de transporte

Limpe os rolos de transporte se tiver retirado uma película de laminação encravada ou se a película de laminação de saída contiver resíduos de cola.

1 Ligue o aparelho com o interruptor quente/frio na posição quente (HOT).
2 Ligue o aparelho com o interruptor (ON).
3 O indicador Power acende-se. O aparelho ainda não está pronto a funcionar. O aparelho aquece.
4 Após cerca de 5 minutos, a indicação LED Ready acende-se e o aparelho está pronto a funcionar.
5 Introduzir uma folha de papel diretamente na área de alimentação até que o papel seja apanhado pelos rolos de transporte.
6 O papel é automaticamente puxado através do dispositivo. Os resíduos de cola nos rolos de transporte são absorvidos pelo papel.

Cuidado! Risco de queimaduras devido a resíduos quentes! O papel utilizado para a limpeza pode conter resíduos quentes. O papel está muito quente imediatamente após a limpeza. Ao retirar o papel, tocar apenas na extremidade arrefecida.

7 Retirar o papel na extremidade arrefecida.
8 Repita o processo com uma folha de papel limpa até não haver mais resíduos de cola.

Resolução de problemas

Mau funcionamento Solução

O aparelho não arranca Verificar se a ficha de alimentação está corretamente ligada.

O aparelho não aquece (mais) Se a temperatura for demasiado elevada, a função de proteção contra o sobreaquecimento liga-se automaticamente. Deixar o aparelho arrefecer o suficiente.

O dispositivo não lamina ou não lamina corretamente Verificar se está a utilizar a função correta em função da película de laminação utilizada (80 mic ou 125 mic). Limpar os rolos de transporte.

A película laminada não é completamente- Voltar a laminar a mesma película para melhorar o transparente. resultado.

A lâmina da cabeça de corte não corta ou não corta corretamente Verificar o material a cortar e a capacidade máxima. Verificar se existem resíduos de material por baixo da calha de guia.

O arredondador de cantos não perfura corretamente Verificar se existem resíduos de material no arredonda- mento dos cantos.

Notas sobre a cessão

Informe-se junto do seu revendedor sobre as possibilidades de retoma gratuita de aparelhos antigos.

A embalagem é feita de materiais amigos do ambiente que podem ser eliminados nos centros de reciclagem locais. Informe-se junto da sua autoridade local sobre as opções para uma eliminação correta.

Ao separar os resíduos, observar a rotulagem do material de embalagem, marcada com abreviaturas (b) e números (a) com o seguinte significado: 1-7: Plásticos / 20-22: Papel e cartão / 80-98: Materiais compósitos.

O símbolo adjacente significa que os aparelhos eléctricos e electrónicos usados devem ser eliminados separadamente do lixo doméstico, de acordo com os regulamentos legais. Elimine o seu aparelho no ponto de recolha do seu serviço municipal de recolha de resíduos.

Dados técnicos

Laminação A240 Combo: máx. 238 mm de largura

A340 Combo: máx. 330 mm de largura

Película de laminação 80 - 125 micrones

Velocidade de laminação 250 mm/min.

Temperatura de laminação FRIO: máx. 25 °C

QUENTE: 97 - 105 °C

Tempo de aquecimento aprox. 4 - 6 minutos

Tempo de arrefecimento cerca de 30 minutos

Tensão de entrada A240 Combo: 220 - 240 V, 50 Hz, 1,15 A

A340 Combo: 220 - 240 V, 50 Hz, 1,6 A

Desempenho A240 Combo: 265 W

A340 Combo: 365 W

Peso A240 Combo: 1,3 kg

A340 Combo: 1,8 kg

Dimensões (L x A x P) A240 Combo: 370 x 128 x 95 mm

A340 Combo: 440 x 128 x 95 mm

Capacidade máxima para todas as funções

0,3 mm (corresponde a cerca de 3 folhas de papel (A4 80 g/m² cada) ou 1 película de laminação (80 microns) incl. 1 folha de papel (A4 100 g/m² cada)

Alterações técnicas

O presente manual de instruções tem carácter meramente informativo. O seu conteúdo não é objeto do contrato. Todos os dados apresentados são apenas valores nominais. O equipamento e as opções descritas podem variar consoante os requisitos específicos do país.

Marca GS

www.hx108.com ID 1000032210

O selo "Segurança Testada" (marca GS) certifica que o produto cumpre os requisitos da Lei Alemã de Segurança de Produtos (ProdSG). A marca GS indica que a segurança e a saúde do utilizador não são postas em perigo quando o produto rotulado é utilizado conforme previsto e em caso de utilização indevida previsível. Trata-se de uma marca de segurança voluntária emitida por um instituto de ensaios adequado.

Símbolos

Os seguintes símbolos podem ser encontrados na embalagem ou no próprio aparelho. Esta secção explica em pormenor o significado destes símbolos.

O símbolo indica que a conceção do produto corresponde à classe de proteção II (duplo isolamento). Não é necessária uma ligação de segurança à terra eléctrica (terra).

Utilizar o produto apenas em espaços interiores.

Declaração de Conformidade

A marca CE no dispositivo confirma a conformidade. A declaração de conformidade pode ser consultada em: www.go-europe.com

Fabricante

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Alemanha

www.go-europe.de | [e-mail]

Záruka

Vážený zákazník,
