MANUAL DE UTILIZADOR TDP2700K TOKAI

EL MANDO NO FUNCIONA

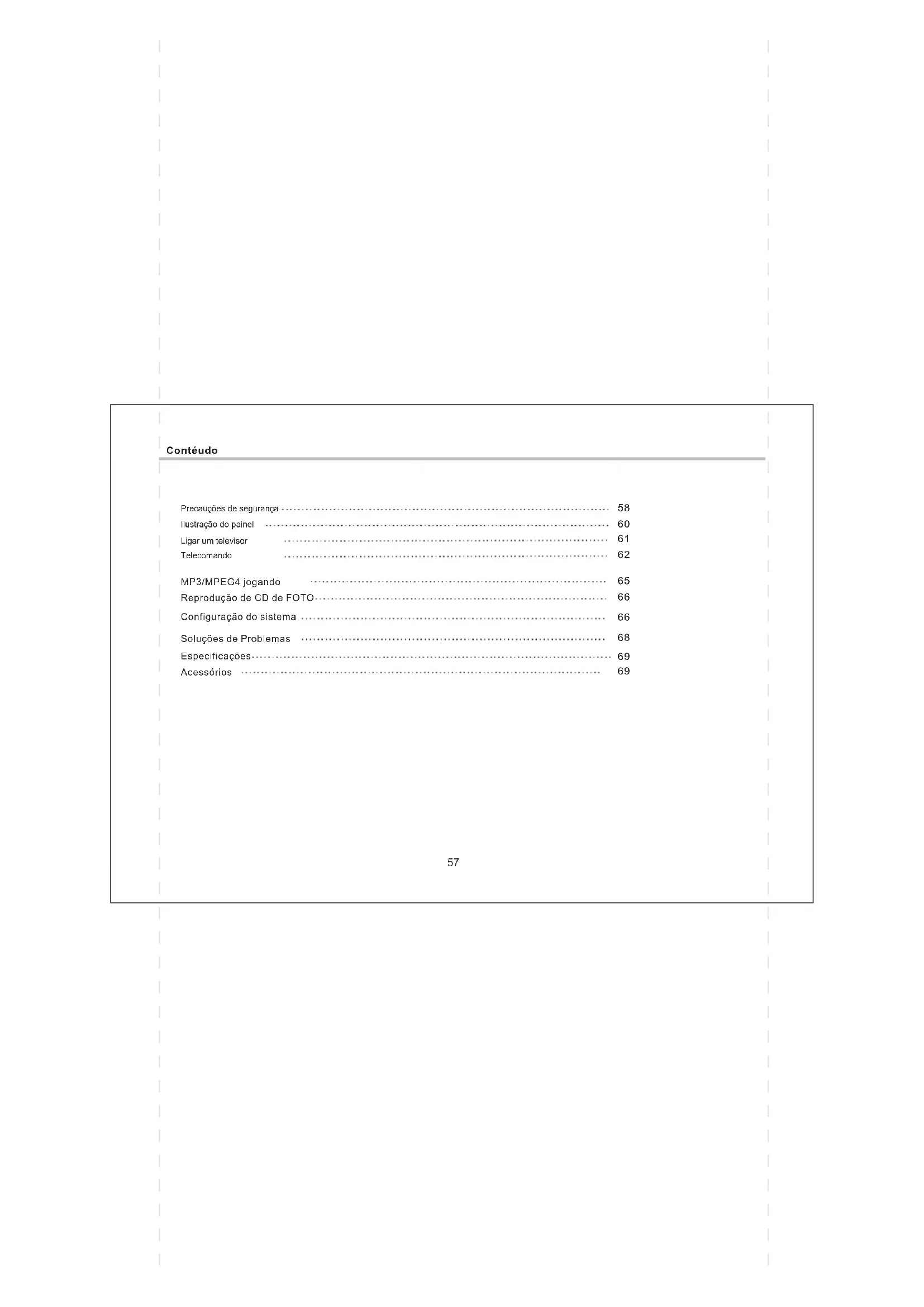

Contéudo Precauções de segurança Ilustração do painel Ligar um televisor MP3/MPEG4 jogando Reprodução de CD de FOTO Especificações Acessórios Configuração do sistema Soluções de Problemas

Precaução da segurança Segurança é importanteO símbolo indica que a tensão perigosa que constitui um risco de choque elétrico estão presentes dentro desta unidade. O símbolo indica que existem importantes instruções operacionais e de manutenção na literatura que acompanha a presente unidade Mantenha essas informações em um local seguro para referência em futuro. Por favor, leia todas as informações de segurança antes de usar o produto.Consideração da Segurança.Posição dos cabos para que eles não podem ser caminhou sobre pinçada por itens ou colocados sobre ou contra elesNão use o DVD Jogador portátil em condições úmidas ou húmido.Não permita que o DVD Jogador portátil para molhar. Não exponha o DVD Player portátil a pingos ou salpicos.Não coloque água cheia objetos tais como vasos, em cima do portátil DVD Jogador.Não coloque fontes de chamas nuas, tais como velas, sobre o início do DVD Player portátil. Limpar SEMPRE desconecte o DVD Player portátil antes de limpá-lo.Não use limpadores líquidos ou aerossóis. Limpe o DVD Jogador portátil com um macio e úmido (não molhado) pano.. Ventilação Os slots e aberturas da instala-topo caixa são para ventilação. Não cubra ou bloqueá-los, pois pode provocar sobreaquecimento.Nunca deixe crianças empurrar algo para os buracos ou faixas sobre o caso. Manutenção Não há nenhum usuário peças neste DVD Jogador portátil.Quando a galinha manutenção, consulte a qualificar ied serviço pessoal. Consulte o seu revendedor se você está sempre em dúvida sobre a instalação, operação ou a segurança desta unidadeEliminação da bateria Por favor, verifique as pilhas são eliminados Nunca alienar uma das baterias no fogo ou com outros resíduos domésticos. Consulte a sua autoridade local para a eliminação regulamentos. Este símbolo indica que este produto incorpora dupla isolamento entre perigosos tensão da rede e acessível ao utilizador partes. Ao serviço utilizar apenas peças idênticas. AVISO: Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho à chuva ou cordas.

1. O aparelho não deve ser exposto a pingos ou salpicos e objectos

cheios de líquidos, tais como copos, não devem ser colocadas no aparelho.

2. A alimentação é utilizado como plugar thedisconnecção

dispositivo, desligue o aparelho devem permanecer à vista.

3. Para se desligar completamente a alimentação de entrada, a ficha

eléctrica do aparelho deve ser desligado da corrente eléctrica.

4. A ficha eléctrica do aparelho não deve ser obstruído ou deveria

ser facilmente acessado durante o uso pretendido. Alguns destaques ou manchas escuras podem ocorrer no ecrã LCD. É um fenômeno muito comum da matriz activa exibir tecnologia, e não significa qualquer defeitos ou falhas. Nunca tente reparar a máquina por si mesmo. Em caso de eventuais falhas. Por favor desligar a unidade de uma só vez, e notificar a nossa Companhia ou o correspondente revendedor. A exibição é feita por um grande número de precisão de componentes electrónicos. Qualquer desmontagem ou modificação pode conduzir a danos maiores. Aviso Especial INTRODUÇÃO59 Precaução da segurança INTRODUÇÃO

Este leitor de Disco de Vídeo Digital utiliza um Sistema Laser. Para garantir uma utilização correcta deste produto, leia atentamente este manual do proprietário e guarde para futura referência. Em caso que o aparelho requere manutenção, contacte com um serviço autorizado l Consulte a localização no procedimento do serviço. Para evitar a exposição directa ao feixe laser, não tente abrir o compartimento. Radiação laser visível e invisível quando aberto e travas derrotadas. NÃO OLHE DIRECTAMENTE PARA O FEIXE OUVIR COM AUSCULTADOR (FONE DE OUVIDO) (Não Incluído) Conecte o plugue do auscultador (fone de ouvido) estéreo na tomada de FONE DE OUVIDO (telefones marcados) antes de usar o aparelho. CAUSÃO: Ouvir recomendação de expecialistas contra a exposição à toca estendida contínua a níveis de volume alto enquanto está a usar auscultador (fone de ouvido), podendo resultar perda auditiva possível. Se sentir um zumbido nos ouvidos, reduza o volume ou interrompa o uso. Nós queremos que você escuta por um tempo de vida.

PRODUTO LASER EM CLASSE 160

FALADOR FONTE Ilustração do painel TELA LCD ABRIR TAMPA DO DISCO

ALIMENTAÇÃO IR. CARREGAR61

Ligar um Televisor Ligações Carga de bateria Quando o aparelho é alimentado pela bateria, ligue o adaptador AC Ao aparelho. a bateria irá Carregar automaticamente. Utilize CONTROLE DO VOLUME na parte lateral do aparelho para ajustar o volume. Função da saida de auscultadores Insira auscltadores na saida de auscultadores, para ouvir a musica ou filme em privado. Ajustamento do volume Conectar ao USB Pressione a tecla FUNÇÃO no Telecomando até que você tenha mudado para o modo COMPATÍVEL USB. Interface COMPATÍVEL USB Esta unidade tem uma porta compatível USB para reproduzir a música ou MP3 e JPEG ou outros arquivos. Pressione o botão “FUNÇÃO” para seleccionar modo COMPATÍVEL USB. Toda a função é a mesma a reproduzir um disco. Nota: a porta COMPATÍVEL USB é compatível com memórias flash, a compatibilidade com todos os modelos USB nao é garantida. NOTA: Ao utilizar a função compatível USB. Por favor, não insira na direção errada, ou ele vai ser corrompido. O USB deve ser conectado diretamente à unidade. Para evitar perda de dados, interferência e transferência, não use cabos de extensão USB. ENTRADA DE VÍDEO Amarelo CVBS ENTRADA DE ÁUDIO Branco D Vermelho E VOL

USB DC IN 12V62 1 A-B repetir Presione 1x:conjunto A, Presione 2x:conjunto B Presione 3x:desativar a função 2.Prog / Repetir Pressão breve: modo de repetir. Pressão longa (2 Segundos): modo de programa de DVD 3.0-9 Teclas Numéricas 4.GOTO Ir para um índice de tempo específico 5.SETUP Abrir menu de instalação 6.Avance rapido 7.Próximo Próximo capítulo ou arquivo 8.Anterior Capítulo ou arquivo anterior 9.FUNCTION Selecção de modo de digitação 10.DISPLAY Mostra as informações detalhados do arquivo corrente ou disco. 11.ANGLE / Audio Pressão breve: Muda o modo de áudio (se diferentes modos estão disponíveis) Pressão longa (2 Segundos): Altera a marca de ângulo (se diferentes modos estão disponíveis) Telecomando

CR2025 12.TITLE/SUBTITLE Pressão breve: Alterar o modo de legendas (legendas se estiverem disponíveis) Pressão longa (2Sec.): DVD Título menu 13.MENU / ZOOM Pressão breve: zunir em Pressão longa (2Sec.): Menu tecla para DVD Menu 14.STOP/SLOW Pressão breve: parar Pressão longa (2Sec.) movimento lento 15.Teclas de direcções 16.Retroceder 17.ENTER Para confirmar e passar as opções ou para reproduzir arquivos. 18.Reproduzir/Pausa Preparação do Telecomando Coloque o Telecomando em uma superfície plana e introduzir a célula botão fornecido para o telecomando da seguinte forma. 1.Puxe o botão para a esquerda 2.Tire carregador da bateria para fora 3.Insira a bateria na tomada. Certifique-se que a polaridade corresponde as marcas dentro do componente. 4.Insert o recipiente para o controle remoto. Dados da célula Tipo de bateria: 1x CR2025 , 3 V Vida de serviço: cerca de um ano (para uso normal e temperatura ambiente)

Aponte o TELECOMANDO para a unidade principal durante a operação. O telecomando funciona melhor, a uma distância inferior a 5 m, e em um ângulo de até 30 ° para a frente da unidade. Nenhum obstáculo pode estar no caminho entre o telecomando e sensor de infravermelhos e não coloque o telecomando à luz solar directa. Se o telecomando não funciona mesmo quando é operado perto do aparelho, substituir a pilha. Notas sobre pilhas Se o télecomando não for utilizado durante um longo período de tempo, remova a pilha do compartimento. Não aqueça as pilhas nem as deite para o fogo. Não desmonte, desforme ou modifique as pilhas.63 Telecomando Sobre a Bateria Interna Recarregável Precauções relacionadas com a recarga da bateria

1. Quando a bateria estiver totalmente descarregada,

imediatamente recarregá-la (independentemente de se você planeja usar a bateria ou não), a fim de maximizar a vida útil da bateria. Quando a energia é baixo, o ícone da bateria será mostrada no canto superior esquerdo da TFT de alerta.

2. Para carregar a bateria, ligue o leitor a corrente AC

através do adaptador AC e o indicador de carga acende em vermelho, e o indicador vai-se transformar em verde quando a bateria está completamente carregada. Isso levará cerca de 2-2,5 horas, se o leitor estiver em modo "desligado" ou 4,5-6 horas, se o aparelho estiver em modo de funcionamento. Utilização e manutenção de suas baterias recarregáveis

1. Certifique-se sempre usar apenas o adaptador AC incluído

com o aparelho para recarregar suas baterias.

2. Recarregue a eficiência vai degradar-se quando a

temperatura cai abaixo ambiental 50F (10 ) ou superior 95F (35 ).

3. O tempo de duração da bateria totalmente carregada

quando um auscultador está ligado ao aparelho é de aproximadamente 1,5 horas. Funcionamento do telecomando REPRODUZIR/PAUSA ( ) Durante uma reprodução (CD/VCD), Presione um avez na tecla Reproduzir/ Pausa para meter em pausa, para voltar à reprodução presione de novo nesa tecla. STOP Presione a telca STOP uma vez durante a reprodução para parar a reprodução do disco. O aparelho memorisa o ponto onde paro. Presione a tecla ( ) para voltar a reproduzir ao ponto memorizado. Presione uma segunda vez em STOP ara parar completamente a reprodução do disco. Para voltar a reproduzir o disco desde o principio, presione a tecla( ). MENU Presione esta tecla durante uma reprodução para visualizar o menu do disco na tela. Em modo visualização do menu, selecione as opções desejadas graças as teclas direcionais . Presione as teclas OK/ENTER para validar a seleção. Tecla (anterior) Presione esta tecla para pasar ao capitulo ou arquivo antecedente. Tecla (voltar rapido) Presione nesta tecla de maneira repetida para recuar rapidamente as velocidades sucessivas x2, x4, x8, x16 a cada presão nesta tecla. Presione na tecla PLAY para voltar a uma reprodução normal do disco. Tecla (seguinte) Presione esta tecla para pasar ao capitulo ou arquivo seguinte. Tecla (avance rapido) Presione esta tecla de maneira repetida para avançar ràpidamente as velocidades sucesivas x2, x4, x8, x16 a cada presão da tecla. Presione a tecla PLAY para voltar a reprodução normal do disco. Tecla DISPLAY Presione uma vez esta tecla para visualizar as informações detalhadas sobre o disco que esta no seu reprodutor. Presione uma vez mais na tecla DISPLAY para visualizar outras informações.Tecla AUDIO E posivel mudar a lingua audio de aquelas programadas inicialmente no reprodutor(Segundo as linguas audio disponiveis no disco DVD). Presione a tecla AUDIO durante a reprodução de um DVD. A cada presão na tecla AUDIO pode vêr as diferentes linguas disponiveis que apareçem na tela e selecione a lingua desejada. Tecla SUBTITLE (Sous-Titre) E posivel mudar a lingua das legendas durante uma reprodução, presionando a tecla SUBTITLE.A cada presão nesta tecla vai fazer aparecer diferentes linguas de legendas disponiveis no DVD. Cuando a lingua de legendas que deseja aparece na tela, largue a telca SUBTITLE. Nota : Esta função é disponivel unicamente com os discos DVD gravados com legendas multi-linguas. Tecla REPEAT (Repetição) Presione a tecla REPEAT durante a reprodução, para repetir 1 capitulo ou arquivo do disco ou para repetir todo o disco. Tecla GOTO (IR A) Esta tecla permite lhe atingir diretamente uma posição (tempo, pista, titulo) no disco e de começar a reprodução. Appuyez sur la touche GOTO. Entrez les valeurs dans la rubrique qui s'affiche ../.. à l'aide des touches numériques, et appuyez sur OK ou ENTER pour accéder directement. Sinon appuyez de nouveau sur la touche GOTO pour revenir au mode de lecture normal. Tecla ANGLE Permite de visualizar os diferentes angulos de vista gravados no DVD para uma mesma cena filmada. Presione a tecla ANGLE durante 2 segundos e os diferentes angulos de vista apareçerão para a cena atual. Selecione então o angulo que quer vêr. Tecla ZOOM Presione a tecla ZOOM durante uma reprodução de um DVD para acrecentar o tamanho da imagem de x1, x2, x3 ou voltar ao tamanho normal. Esta função não é disponivel com os discos CD.

1. Ponha a alimentação ON/OFF em ON (LIGAR)

2. Presione a tecla para abrir a tampa do reprodutor DVD.

3. Insira um disco CD ou DVD no compartimento e feche a tampa.

4. Um avez a tampa fechada a reprodução do disco começa

5. Cuando um MENU aparece na tela, utilise as teclas de navigação

ou as teclas numéricas para selecionar a pista ou o titulo de sua escolha, e presione a tecla OK/ENTER para começar.

UTILISAÇÃO DO ADAPTADOR ELETRICO

Desligue sempre o reprodutor DVD antes de ligar ou desligar o adaptador eletrico ou o cabo eletrico. Utilise o adaptador eletrico fornecido. A utilisação de um adaptador de outro tipo pode provocar mao funcionamento ou estragar o aparelho. Uma utilisação prolongada do adaptador eletrico pode provocar um aquecimento do adaptador. Iso é normal e não deve preocupar. Cuando não utilisa o seu adaptador, deve desligar da tomada. Afaste o adaptador eletrico de todas a fontes de humidade, do frio e da pueira, se não podera provocar um incendio ou uma descarga eletrica.65 AVI Mp3 Mp4 Photo XVID Repeat off Mode Normal Filter JPEG Preview Audio 1/7

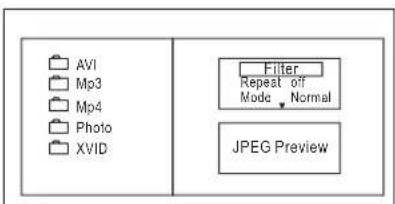

Insira o disco MP3 / MPEG4 , Utilize as teclas de navegação para abrir o diretório desejado. Pressinoa ENTRAR para introduzir o sub-diretório. Utilize as teclas de navegação para selecionar a faixa desejada e em seguida ENTRAR para executar o arquivo. Pressione o botão PLAY/PAUSE chave para fazer uma pausa na reprodução, pressione a tecla para parar a parar de jogar. Para voltar ao alto menu, pressione a tecla navegação escolha o ícone e prima ENTER para confirmar. Abra a opção menu usando as teclas de navegação Filtro: Permite selecionar as categorias de f iles exibidos no navegador Normal: Normal reprodução Shuffle: Aleatorio modo ativado. Quando a reprodução chega ao fim do actual capítulo / faixa, a reprodução salta para um aleatória capítulo / faixa. Música Intro: Neste modo, o aparelho reproduz os primeiros 10 segundos do arquivo e então pule para o próximo arquivo. Modo de edição: Utilize esta opção para permitir programado o modo de reprodução. Selecione o modo pressione a tecla navegação esquerda diretório e pressione ENTRAR para escolher a faixa desejada, e pressione Adicionar ao programa para programa de reprodução lista. VISUALIZAÇÃO PROGRAMA: Mostra diretório / pasta. VISUALIZAÇÃO NAVEGADOR: Mostrar lista reprodução diretório Adicionar ao programa: Use este em combinação com Modo de Edição para criar uma lista de músicas. Limpar programa: Quando entrou no Navegador Exibir e em completa parar estado (pressione Paragem duas vezes), use esta opção em conjunto com Modo de Edição para apagar faixas da lista de reprodução.

Prima as teclas direcionais para escolher o diretório raiz e carregue em ENTER para entrar no sub diretório. Presione Navegação y ke para escolher a imagem desejada e pressione ENTER para visualizar a imagem. Se você deseja voltar para a parte superior do menu, prima Tecla de navegação para escolher e prima ENTER. Imagem rotação Na foto jogar estado, prima a tecla navegação rotação a fotografia, pressione botão ANGLE para mudar a imagem modo SCAN.. Operação do menu Pressione o botão SETUP no telecomando MENU de Instalar será exibida. Utilize os botões direção para cima e para baixo movimento para selecionar o item desejado, em seguida, pressione o botão ENTER para confirma. Presione a tecla direita de navegação para entrar no submenu. Presione a tecla esquerda de navegação para voltar ao menu principal. Para sair a configuração, pressione o botão SETUP. Prima tecla navegação direita para entrar no submenu. Configuração de língua Selecionar língua no menu de configuração. Língua OSD Use este item para escolher o idioma do menu de configuração e tela de exibição. Subtítulo Definir o padrão subtítulo. Nota: nem todos os discos suporta esta função. MPEG4 Subtítulo Definir a codificação padrão MPEG4 subtítulo opção. Nota: nem todos os discos suporta esta função. Áudio Definir o padrão do idioma. Nota: nem todos os discos suporta esta função.

REPRODUÇÃO DE CD DE FOTO

CONFIGURAÇÃO DO SISTEMALanguage Video Rating Misc Parental Control Set Password Language Video Rating Misc Use Default Settings LanguageVideoRating Misc Aspect RatioTV System Smart Picture Menu DVD Definir o idioma padrão menu DVD. Nota: nem todos os discos suporta esta função.VÍDEO INSTALAR Selecione Vídeo no menu de configuração, exibir o vídeo submenuAspecto RatioSelecione a relação de aspecto.: 16:9, 4:3 PS, 4:3 LB~Notas: O tamanho da imagem está relacionado com o format do disco. Alguns discos não pode exibir imagens na proporção que você escolher. Se você reproduzir um disco gravados no formato 4:3 em uma TV de ecrã panorâmico, barras pretas aparecerão na esquerdo e lado direito do ecrã. Você deve ajustar a configuração tela dependendo do tipo de televisão que você tem.SISTEMA TVEste produto suporta a saída de vários sistemas (NTSC, PAL). Quando ligar a um televisor certifique-se que ambas as unidades têm o mesmo PAL / NTSC definições.Inteligente foto Ajustar visor efeito: Norma: padrão efeito. Brilho: ajuste interno para visualizar efeito brilhante. Suave: definição interna para ver efeito suave. Dinâmica: usuário ajusta brilho, contraste, cor etcAjustes de clasificação Selecione Categoria no menu de configuração, e exibir o submenu Rating:No ta: Nem todos os DVD apoio classificações..Control PaternoDefina o nível desejado. Nota: nem todos os discos suporta esta função.Definir SenhaUse as teclas 0-9 para introduzir quatro dígitos (senha) e, em seguida, prima ENTER para confirmar. Nota: Se você esquecer sua senha, use a senha universal 6666 para desbloquear.MISC SETUP MISC Seleccione no menu de configuração, e visualizar o submenu:* Use as configurações padrão Restaure os valores originais por defeito. CONFIGURAÇÃO DO SISTEMASe você tiver alguma dúvida, consulte o guia de solução de problemas abaixo.

NENHUMA IMAGEM OU SOM

Verifique se o botão de alimentação está ligado. Verifique-se a tomada está operacional. Verifique se o cabo de alimentação não está danificado. Verifique se o plugue está conectado.

IMAGEM MAS NENHUM SOM

Verifique-se as tomadas de áudio estão conectadas firmemente. Verifique se o conector de áudio não está danificado. Verifique se o volume está alto na configuração VOL / CH. Verifique-se tem definido configurações do leitor ÁUDIO corretamente. Verifique se você digitou o AV de entrada corretamente para a sua TV. Verifique se o áudio não está definido para silenciar.

SOM MAS NENHUMA IMAGEM

Verifique-se as tomadas de vídeo estão conectadas firmemente. Verifique se você tem a entrada de AV correto para sua TV. Verifique se o conector de vídeo não está danificado. Verifique se tem definido as configurações do leitor de vídeo corretamente.

Verifique se tem definidas configurações do leitor ÁUDIO corretamente. Verifique se o disco não está riscado ou manchado. Verifique se o conector AV ou o terminal de saída não está danificado.

“DISCO MAU” MOSTRADO

Verifique se o disco não está empenado, danificado ou deformado. Verifique se o disco não está muito manchado ou danificado. Verifique se o formato de disco é compatível com o aparelho. Por favor, verifique se você tentou de reproduzir um CD de software. Se assim for, por favor reinicie o aparelho.

TELECOMANDO NÃO FUNCIONA

Asegure-se que as pilhas do telecomando estão a fucionar. Aponte o telecomando diretamente para o sensor IR do aparelho. Remova quaisqueres obstáculos entre o telecomando e o sensor IR.

UNIDADE NÃO FUNCIONA

Desligue o aparelho e ligue-o novamente.

“NENHUM DISCO” MOSTRADO

Verifique-se que tem colocado o disco na bandeja. Verifique se o disco não está de cabeça para baixo. Verifique se o disco não é distorcida, manchado ou riscado.

Soluções de Problemas69 NTSC/PALDVD,VCD, CD, MP3, CD-R, CD-RW, JPEG,DVD+ -R/W, MPEG4,65dB.500 linhas.fs 96KHz: 20Hz-20KHz:+/-1dBI 90dB 80dB < 0.01%96KHz/24bitColor TFT-LCD7 inches 2CH DC IN 12V 12W 206x160x40mm0.8kg Especificações Outras Vídeo S/N ratioAúdio S/N ratioDinamico âmbitoDistorição D/A Convertido Característica de saída Dispositivo de reprodução Tamanho de tela Saída de vídeo Saída de aúdio Voltagem de poder Consumpção de poder Tamanho Peso As especificações estão sujeitas a alterações sem aviso prévio.1Vp-p(75 &) Acessórios Sistema TV Tipos de discos Caracteristicas Video Resolução saida AV Caracteristicas Audio Freqüência de resposta Adaptador AC Telecomando Saco & tiras Adaptador para carro Manual de instruções70
