MANUAL DE UTILIZADOR CWB 6930 X BEKO

• Kontroller (Afb.18) Mekaniske zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. - 32 -e a saúde. O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

• Asoperaçõesdemontagemeligaçãoeléctricadevem ser efectuadas por pessoal especializado.

• Utilizarluvasdeproteçãoantesdeefetuarasoperações de montagem.

• Conexãoelétrica: Observação! Controle a placa dos dados colocada dentro do aparelho: - Se na placa aparece o símbolo significa que o aparelho não deve ser ligado à terra, efectue portanto s instruções que referem-se à classe de isolamento II. - Se na placa NÃO aparece o símbolo efectue as instruções que referem-se à classe de isolamento I. Classe de isolamento II - O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A cha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem cha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor. - A ligação à rede elétrica deve ser feito como segue: MARROM = L linha AZUL = N neutro. Classe de isolamento I Este aparelho é feito para a classe I, portanto deverá ser ligado à tomada de ligação à terra. - A ligação à rede eléctrica deverá ser realizada da seguinte maneira: MARROM = L linha AZUL = N neutro AMARELO/VERDE = terra. O cabo neutro deverá ser ligado ao borne com o símbolo N, enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao borne perto do símbolo de terra

Na realização da ligação eléctrica assegurar-se que a tomada eléctrica seja dotada de uma ligação à terra. Depois de ter montado o exaustor, tomar cuidado para a posição da cha eléctrica ser de fácil acesso. No caso de ligação directa à rede eléctrica, é necessário, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura mínima de 3 mm. entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.

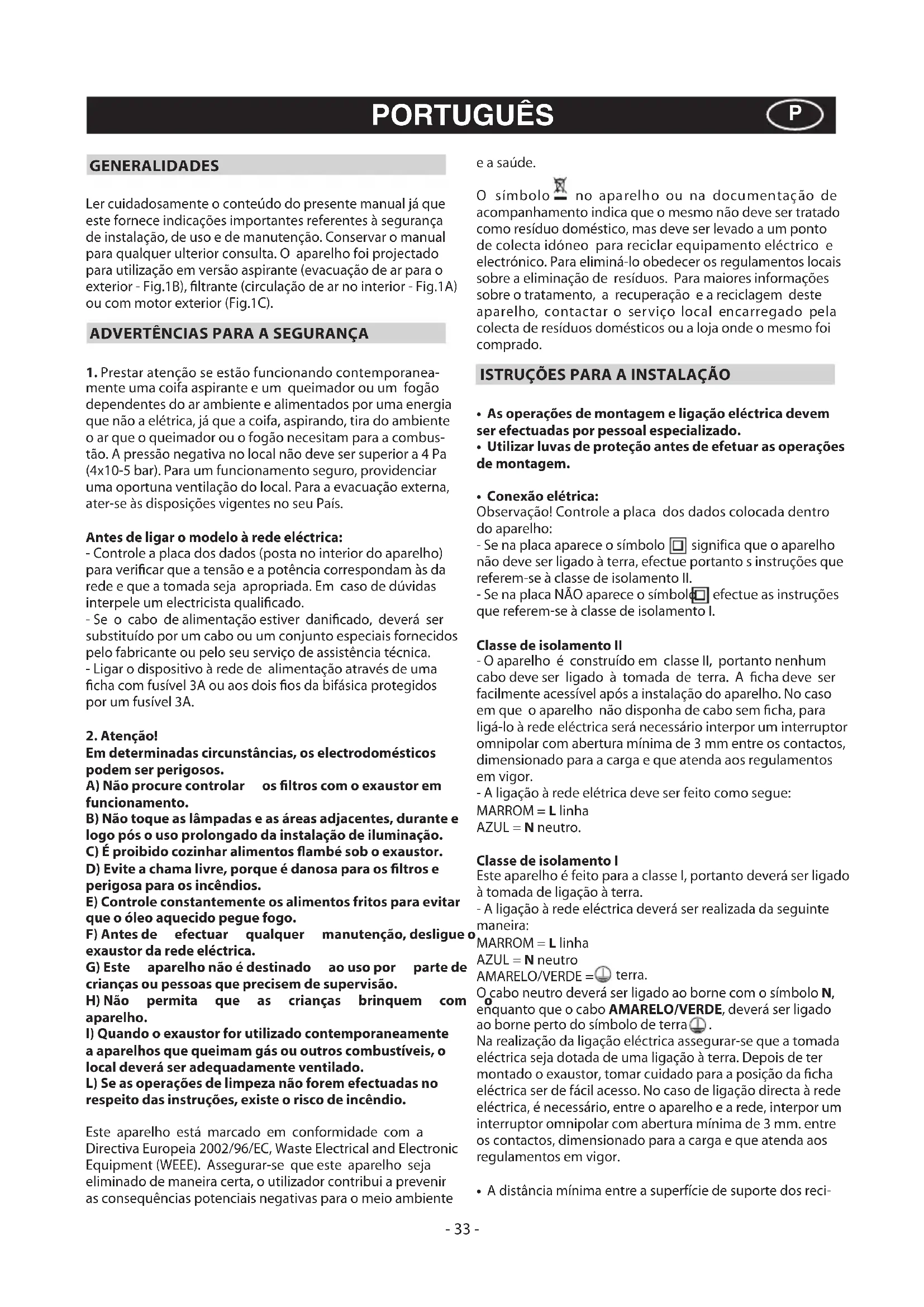

• A distância mínima entre a superfície de suporte dos reci- GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), ltrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combus- tão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antesdeligaromodeloàredeeléctrica: - Controle a placa dos dados (posta no interior do aparelho) para vericar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualicado. - Se o cabo de alimentação estiver danicado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma cha com fusível 3A ou aos dois os da bifásica protegidos por um fusível 3A. 2.Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Nãoprocurecontrolar osltroscomoexaustorem funcionamento. B)Nãotoqueaslâmpadaseasáreasadjacentes,durantee logopósousoprolongadodainstalaçãodeiluminação. C)Éproibidocozinharalimentosambésoboexaustor. D) Evite a chama livre, porque é danosa para os ltros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar queoóleoaquecidopeguefogo. F)Antesde efectuar qualquer manutenção,desligueo exaustordaredeeléctrica. G)Este aparelhonãoédestinado aousopor partede criançasoupessoasqueprecisemdesupervisão. H)Não permita que as crianças brinquem com o aparelho. I)Quandooexaustorforutilizadocontemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L)Seasoperaçõesdelimpezanãoforemefectuadasno respeitodasinstruções,existeoriscodeincêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente PORTUGUÊS

- 33 -pientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 45 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve car externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétri- ca. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os ltros anti-gordura (Fig.2.2 - Fig.3.2). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e au- mentar o ruído.

• Se o aparelho possuir a cúpula M removê-la, desencaixando como indicado na Fig.2.3 e Fig.3.3. Antes de efetuar as operações de montagem, para que seja mais fácil manuseá-lo, desconectar o filtro anti-gordura puxando o puxador B como indicado na Fig.2.2 e Fig.3.2. Se possuir um modelo com painel de aspiração perimétrica, seguir as indicações abaixo antes de efetuar esta operação: - Abrir o painel C como indicado na Fig.2.1 e Fig.3.1. - Se possuir a versão com três painéis A desencaixá-los dos eixos de xação puxando para o lado de fora (Fig.3.4) e, a seguir, dos eixos de segurança N (Fig.3.4) situados dentro do exaustor. Para recolocá-los, efetuar a operação ao contrário. ATENÇÃO!Durante estaoperação dedesmontagem e montagemvericarseopainelestármementexado para evitar quedas acidentais.

• Fixaçãonaparede: Traçar o lado inferior do exaustor na parede, considerando as medidas indicadas na gura 4A e a distância mínima do plano de cozimento (Fig.4B). - Posicionar o molde de xação na parede e prestar atenção para que a linha coincida com aquela traçada no parágrafo anterior. - Sinalizar e efetuar os furos de xação (Fig.5). - Fixar os 2 parafusos superiores K sem aparafusá-los completamente e as buchas de expansão (Fig.5). - Posicionar o aparelho na parede (Fig.6A). - Prestar atenção para que os 2 parafusos de nivelação J estejam apertados (Fig.6B.1). - Alinhar o aparelho em posição horizontal atuando nos dois parafusos de nivelação J (Fig.6B.1). - Quando terminar a regulação xar o exaustor denitivamente através dos parafusos K (Fig.6C - Fig.6D). - Para acessar mais facilmente o grupo do motor, em caso de assistência, depois de ter nivelado e xado denitivamente o aparelho, aconselhamos remover os suportes (Fig.6B.1). - Para as várias montagens utilize parafusos e buchas de expansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.). - Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certicar-se que sejam idóneas para o tipo de parede na qual o exaustor será preso.

• Instalaçãoparamodelossemchaminéestética: Versãoaspirante - Desengate a cúpula M e remova a grelh E (Fig.7). - Faça passar o cabo de alimentação pelo ilhó da cúpula M indicada na Fig.9A.1. - Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda (Fig.9A.2). - Conectar o tubo flexível L (não fornecido) ao exaustor, Fig.9B. - Reposicionar a cúpula M prestando atenção para que se encaixe perfeitamente aos eixos de xação G (Fig.9B).

• Versãoltrante: - Desengate a cúpula M e remova a grelh E (Fig.7). - Faça passar o cabo de alimentação pelo ilhó da cúpula M indicada na Fig.8.1. - Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda (Fig.8.2). - Fixar a cúpula M e a grade E prestando atenção para que se encaixem perfeitamente aos eixos de xação G (Fig.8).

• Opcional: Este modelo de exaustor pode ter como opcional uma chaminé estética, que deve ser solicitada ao vosso revendedor. Antes de instalar as chaminés decorativas é necessário remover a cúpula M e desaparafusar os 4 parafusos Q que bloqueiam os eixos de xação G, como indicado na Fig.11.

• Instalaçãoparamodeloscomchaminéestética: Versãoaspirante Predispor a alimentação eléctrica dentro das medidas da junta decorativa. Regular a largura do suporte da junta superior (Fig.10.2). Em seguida, xar ao tecto de forma que esteja alinhada com o exaustor através dos parafusos A e respeitando a distância do tecto, indicada na Fig.10.1. Ligar, com um tubo exível L o ange F ao furo de escoamento do ar (Fig.12A). Instalar a conexão superior no interior da chaminé inferior e apoiar em cima a caixa (Fig.12B). Desar a chaminé superior até o suporte e xá-la através dos parafusos B (Fig.10.2). Para transformar a campânula da versão aspirante para versão ltrante, solicite ao seu revendedor os ltros de carbono activo e siga as instruções de montagem.

• Versãoltrante: Atenção! Os filtros devem ser solicitados como acessório ao seu revendedor. - Para transformar o exaustor da versão ASPIRANTE para a versão FILTRANTE os ltros ao carvão devem ser solicitados como acessório ao seu revendedor. São disponíveis dois tipos diferentes de kits: um com ltros não regeneráveis (Fig.13) e outro com os ltros regeneráveis (laváveis) (Fig.14). Ao contrário dos outros ltros de carvão, este ltro regenerável pode ser lavado e reutilizado aproximadamente 12-15 vezes. Com o uso normal do exaustor, este ltro deve ser limpo a cada 2-3 meses. O ltro pode ser lavado na máquina de lavar louças com a máxima temperatura, utilizando um normal detergente para máquinas de lavar louças. Após a lavagem, para reactivar o ltro regenerável, é necessário secá-lo no forno a 100º C por aproximadamente 15-20 minutos. O ltro irá conservar sua capacidade de absorção dos cheiros por três anos, depois dos quais deverá ser substituído. - Se na embalagem for encontrada um suporte como aquele indicado na Fig.14 é necessário desaparafusar os parafusos já instalados no interior do exaustor e instalar o suporte através dos parafusos anteriormente retirados. - Para substituir os filtros de carvão regeneráveis Y, remover os estribos das suas posições, puxando-os para o lado exterior. (Fig.14). - 34 -- Se o seu produto não houver o suporte signica que o ltro ao carvão ativo não é regenerável (Fig.13). Estes devem ser aplicados no grupo aspirante situado no interior do exaustor, centralizando-os e girando-os em 90 graus até o rumor característico de parada (Fig.13).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomen- dável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedi- cada ao ltro anti-gordura e ao ltro de carvão activado.

• Oltroanti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir- se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os ltros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves. - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições.

• Osltrosdecarvãoativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substituídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do ltro anti-gordura. - Os ltros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danicar o ltro, remover as partes plásticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eciente a função do ltro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danicada.

• Antesdemontarosltrosanti-gorduraeosltrosao carvãoativadoregeneráveiséimportantequeestejam bem secos.

• Limpar frequentemente o exaustor, por dentro e por fora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.

• O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.

Se o aparelho for dotado de luz de cortesia esta pode ser utilizada para o uso prolongado de iluminação geral do ambiente.

• Atenção:A inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos ltros comporta riscos de incêndios. Aconselha-se seguir as instruções men- cionadas.

• Substituiçãodaslâmpadasdicróicas(Fig.15.1): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas especí cas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: Não toque a lâmpada directamente com as mãos.

• SubstituiçãodaslâmpadasLED(Fig.15.2): Se a versão do aparelho for com lâmpadas LED é necessário que um técnico especializado intervenha para a sua substituição.

• ComandosLuminosos(Fig.16 a simbologia é indicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*) Se o seu aparelho for munido da função de velocidade INTENSIVA, partindo da TERCEIRA velocidade e mantendo a tecla E pressionada por aproximadamente 2 minutos, esta será ativada por 10 minutos e, a seguir, retorna à velocidade que foi anteriormente congurada. Quando a função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas E. Pressionar a tecla F por 2 segundos (com o exaustor des- ligado) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz xa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se). (*) A função “TIMER PARADA AUTOMÁTICA” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.

• SaturaçãodeltrosAntigordura/Carvãoativado: - Quando a tecla A pisca com uma frequência de 2 sec. os ltros antigordura devem ser lavados. - Quando a tecla A pisca com uma frequência de 0,5 sec. os ltros de carvão ativado devem ser substituídos ou lavados conforme o tipo de ltro. Uma vez recolocado o ltro limpo é necessário fazer o reset da memória eletrônica pressionando a tecla A por aproxima- damente 5 sec. até que pare de piscar.

• Comandos(Fig.17): Tecla A = Acende/apaga as luzes. Tecla B = Liga/desliga o motor. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = Indica a velocidade seleccionada do motor e a activação do timer. Tecla D = Liga o motor. Aumenta a velocidade do motor. Pressionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na - 35 -velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” xa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

• Saturaçãodosltrosanti-gorduracarvãoactivo: - Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os ltros anti-goruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os ltros com carvão ativado devem ser substituídos ou lavados conforme o tipo di ltro. Uma vez colocado o ltro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

• Comandos(Fig.18)Mecânicoslasimbologiaéindicada a seguir: A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE.
