GEBRUIKSAANWIJZING CWB 6930 X BEKO

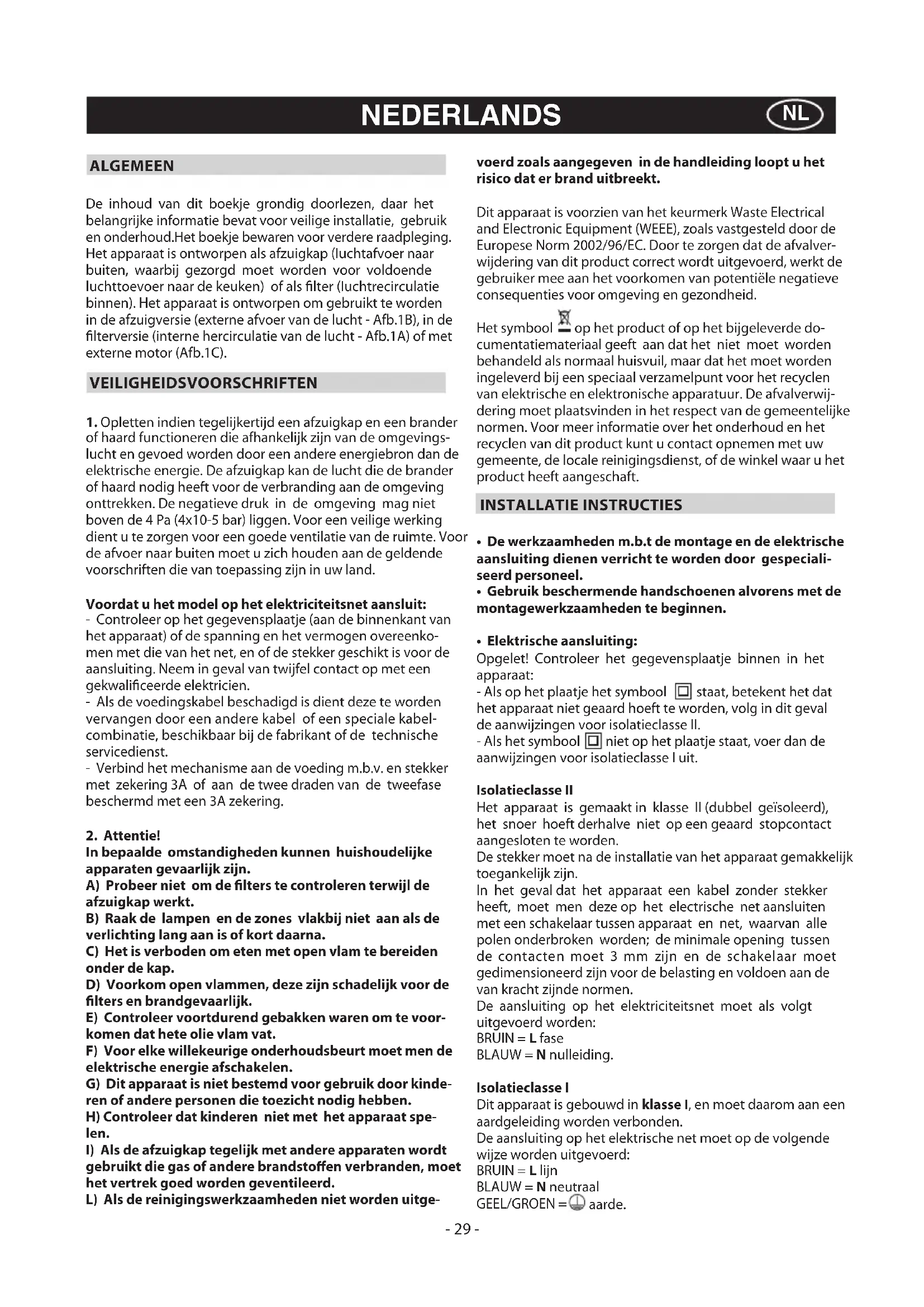

FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS. - 28 -ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als lter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de lterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander

of haard functioneren die afhankelijk zijn van de omgevings- lucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenko- men met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwaliceerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabel- combinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de lters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de lters en brandgevaarlijk. E) Controleer voortdurend gebakken waren om te voor- komen dat hete olie vlam vat. F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinde- ren of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spe- len.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitge- voerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalver- wijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde do- cumentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwij- dering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES

• Dewerkzaamhedenm.b.tdemontageendeelektrische aansluiting dienen verricht te worden door gespeciali- seerd personeel.

• Gebruikbeschermendehandschoenenalvorensmetde montagewerkzaamheden te beginnen.

• Elektrischeaansluiting: Opgelet! Controleer het gegevensplaatje binnen in het apparaat: - Als op het plaatje het symbool staat, betekent het dat het apparaat niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieclasse II. - Als het symbool niet op het plaatje staat, voer dan de aanwijzingen voor isolatieclasse I uit. Isolatieclasse II Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding. Isolatieclasse I Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden. De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd: BRUIN = L lijn BLAUW = N neutraal GEEL/GROEN = aarde. NEDERLANDS

- 29 -De neutrale kabel moet worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROENE kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool

Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 45 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het ap- paraat makkelijker te kunnen verplaatsen, de anti-vetlter(s) te verwijderen (Afb.2.2 - Afb.3.2). - Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een- zelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

• Als het apparaat wordt geleverd met het koepeltje M moet men dit verwijderen door het los te haken zoals getoond in Afb.2.3 - Afb.3.3. Voor een betere wendbaarheid van het apparaat, moet men de vetlter eruit halen vooraleer verder te gaan met de montagewerkzaamheden, door te trekken aan de handgreep B zoals getoond in Afb.2.2 - Afb.3.2. Als men een model heeft met een afzuigpaneel rondom, moet men de volgende fasen uitvoeren vooraleer deze handeling uit te voeren: - Open het paneel C zoals getoond in Afb.2.1 - Afb.3.1. - Als men de versie heeft met drie panelen A moet men die loshaken van de bevestigingspennen door die naar buiten te trekken (Afb.3.4) en vervolgens uit de veiligheidspennen N (Afb.3.4) binnenin de kap te halen. Om ze terug te plaatsen, de handeling omgekeerd uitvoeren. ATTENTIE! Verzeker u ervan dat u stevig grip hebt op het paneel tijdens deze werkzaamheden voor demontage en montage, om eventueel vallen te vermijden.

• Wandbevestiging: Duidt de onderzijde van de kap op de muur aan. Hou hierbij rekening met de afmetingen aangeduid in guur 4A en met de minimum afstand van de kookplaten (Afb.4B). - Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreven in de voorgaande paragraaf. - Teken en maak de bevestigingsgaten (Afb.5). - Bevestig de 2 bovenste schroeven K zonder ze volledig vast te draaien en doe de pluggen op hun plaats (Afb.5). - Positioneer het apparaat aan de muur (Afb.6A). - Let erop dat de 2 nivelleerschroeven J vastgedraaid zijn (Afb.6B.1). - Lijn het apparaat uit in horizontale positie door de twee nivelleerschroeven te regelen J (Afb.6B.1). - Na de regeling moet de kap denitief vastgedraaid worden met de schroeven K (Afb.6C - Afb.6D). - Om makkelijker bij de motorgroep te kunnen in geval van assistentie raden we, na de nivellering en de definitieve bevestiging van het apparaat, aan de beugels te verwijderen (Afb.6B.1). - Gebruik bij het monteren schroeven en pluggen die geschikt zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.). - Indien de schroeven en de pluggen bij het product zijn geleverd moet u zich ervan verzekeren dat ze geschikt zijn voor het type wand waaraan de kap wordt bevestigd.

• Installatie van modellen zonder decoratieve schoorsteen: Afzuigversie - Kapje M losmaken en het rooster verwijderen E (Afb.7). - De voedingskabel door de gleuf van kapje M halen, zoals aangegeven in Afb.9A.1. - Neem de kabeldoorvoer H en doe deze tussen het snoer en de gleuf Afb.9A.2. - Sluit de slang L (niet meegeleverd) aan op de kap (Afb.9B). - Herplaats het koepeltje M en let erop dat die perfect aan de bevestigingspinnen hecht G (Afb.9B).

• Filterversie: - Kapje M losmaken en het rooster verwijderen E (Afb.7). - De voedingskabel door de gleuf van kapje M halen, zoals aangegeven in Afb.8.1. - Neem de kabeldoorvoer H en doe deze tussen het snoer en de gleuf Afb.8.2. - Bevestig het koepeltje M en het rooster E en let erop dat ze perfect aan de bevestigingspinnen hechten G (Afb.8).

• Accessoires: Op dit model afzuigkap kan als een optional een decoratieve schachten worden gemonteerd, die u kunt aanvragen bij uw verkoper. Alvorens de decoratieve schoorstenen te installeren, moet het koepeltje M weggenomen worden en dient men de 4 schroeven Q los te draaien waarmee de bevestigingspennen G vastgezet zijn, zoals Afb.11 toont.

• Installatievanmodellenmetdecoratieveschoorsteen: Afzuigversie Monteer de elektrische voeding binnen de decoratieve schacht. Regel de breedte van de ophangsteun van het bovenste verbindingsstuk (Afb.10.2). Bevestig hem vervolgens aan het plafond op dusdanige wijze dat hij in een rechte lijn staat met uw kap, door middel van de schroeven A. Respecteer de afstand vanaf het plafond, aangegeven in Afb.10.1. Verbind, door middel van een exibele buis L, de ens F aan de luchtafvoeropening (Afb.12A). Steek het bovenste verbindingsstuk in de onderste schacht en laat hem op de behuizing staan (Afb.12B). Haal de bovenste schacht omhoog tot aan de steun en bevestig hem met behulp van de schroeven B (Afb.10.2). Om de afzuigversie in de lterversie te veranderen dient u uw verkoper om de actieve koolstolters te vragen en de montageinstructies te volgen. - 30 -•Filterversie: Attentie! De filters moeten bij uw dealer als accessoire besteld worden. - Om de kap om te vormen van de versie AANZUIGEND naar de versie FILTEREND moeten de koolstolters bij uw dealer als accessoire besteld worden. Er zijn twee types van Kit beschikbaar, een met niet-herbruikbare lters (Afb.13) en de andere met herbruikbare lters (wasbaar) (Afb.14). In tegenstelling tot de andere koolstolters kan dit lter worden gewassen en nog eens 12 - 15 keer worden gebruikt. Bij normaal gebruik van de kap moet dit lter elke 2 tot 3 maanden worden gewassen. Men mag hem daartoe in de vaatwasmachine zetten, bij de maximale temperatuur en met een gewoon vaatwasmiddel. Na het wassen moet men het lter weer opnieuw activeren door het in een oven op 100°C voor 15 - 20 minuten te drogen. - Indien u in de verpakking een beugel vindt zoals weergegeven in Afb.14 moeten de schroeven die reeds in de kap zitten losgedraaid worden en moet de beugel met de eerder verwijderde schroeven gemonteerd worden. - Om de herbruikbare koolstoffilters Y te vervangen, moet men de beugels verwijderen door ze naar buiten te trekken. (Afb.14). - Indien uw product niet voorzien is van een beugel, betekent dit dat de actieve-koolstolter niet herbruikbaar is (Afb.13). Deze moeten aangebracht worden aan de aanzuigende groep in de kap door ze te centreren en 90° te draaien tot ze vastklikken (Afb.13).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regel- matig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetlter en aan het lter met actieve koolstof.

• Devetlter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden, bijgevolg is deze lter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat. - Om brandgevaar te voorkomen, moeten de vetlters hoog- stens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli. - Na enkele wasbeurten kunnen er kleurveranderingen optre- den. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• Deactievekoolstolters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen. - De actieve koolstolters die niet regenereerbaar zijn, mo- eten hoogstens iedere 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetlter wordt uitgevoerd. - De regenereerbare actieve koolstolters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximumtemperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de lter te beschadigen, verwijder de plastic delen en laat het matrasje in de oven dro- gen gedurende minstens 15 minuten bij een maximumtem- peratuur van 100°C. Om de werking van de regenereerbare koolstolter eciënt te houden, moet deze handeling iedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

• Hetisbelangrijkdatdevetltersenderegenereerbare actievekoolstoltersgoeddroogzijnvooraleerzeop- nieuw te monteren.

• Maak de kap zowel van binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als alge- mene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: Het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak van de lters brengt brandgevaar met zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instruc- ties.

• Vervangingvandehalogeenlampen(Afb.15.1): Om de halogeenlampen B te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: Raak de lampen niet met de blote handen aan.

• VervangingvandeLED-lampen(Afb.15.2): Als de versie van het apparaat met LED-lampen is, dan is voor de vervanging daarvan de tussenkomst van een gespecialiseerd technicus nodig.

• KontrollerMediys(Afb.16) zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15 mi- nuten (*) Als uw apparaat uitgerust is met de INTENSIEVE snelheidsfunctie en u vanuit de DERDE snelheid van start gaat en toets E circa 2 seconden ingedrukt houdt, dan zal deze functie gedurende 10 minuten geactiveerd worden waarna teruggekeerd wordt naar de eerder ingestelde snelheid. Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstreken zijn drukt u opnieuw op toets E. Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1

snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. - 31 -Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de ge- wone werking (drukt u bijvoorbeeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddel- lijk over naar de 2

snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd). (*)De knop “TIMER/AUTOMATISCHE ONDERBREKING” zorgt ervoor dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven functioneren, op dezelfde snelheidsstand waarop de kap ingesteld stond.

• Verzadigingvetlters/actievekoolstolters: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetlters worden gewassen. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de actieve koollters worden vervangen of gewassen, naargelang het type lter. Eenmaal de schone lter terug is aangebracht, moet het elektronische geheugen worden gereset door gedurende 5 sec. op de toets A te drukken tot die niet langer knippert.

• Kontroller(Afb.17): Knop A = Voor het aan- en uitschakelen van de lichten Knop B = Schakelt de motor in/Uit. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = Geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Schakelt de motor in. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetlters/koolstoltersverzadigd: - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetlters te worden gereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) moeten de actieve koollters worden vervangen of gewassen, naargelang het type lter. Als het schone lter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.
