GEBRUIKSAANWIJZING BSW91I BEKO

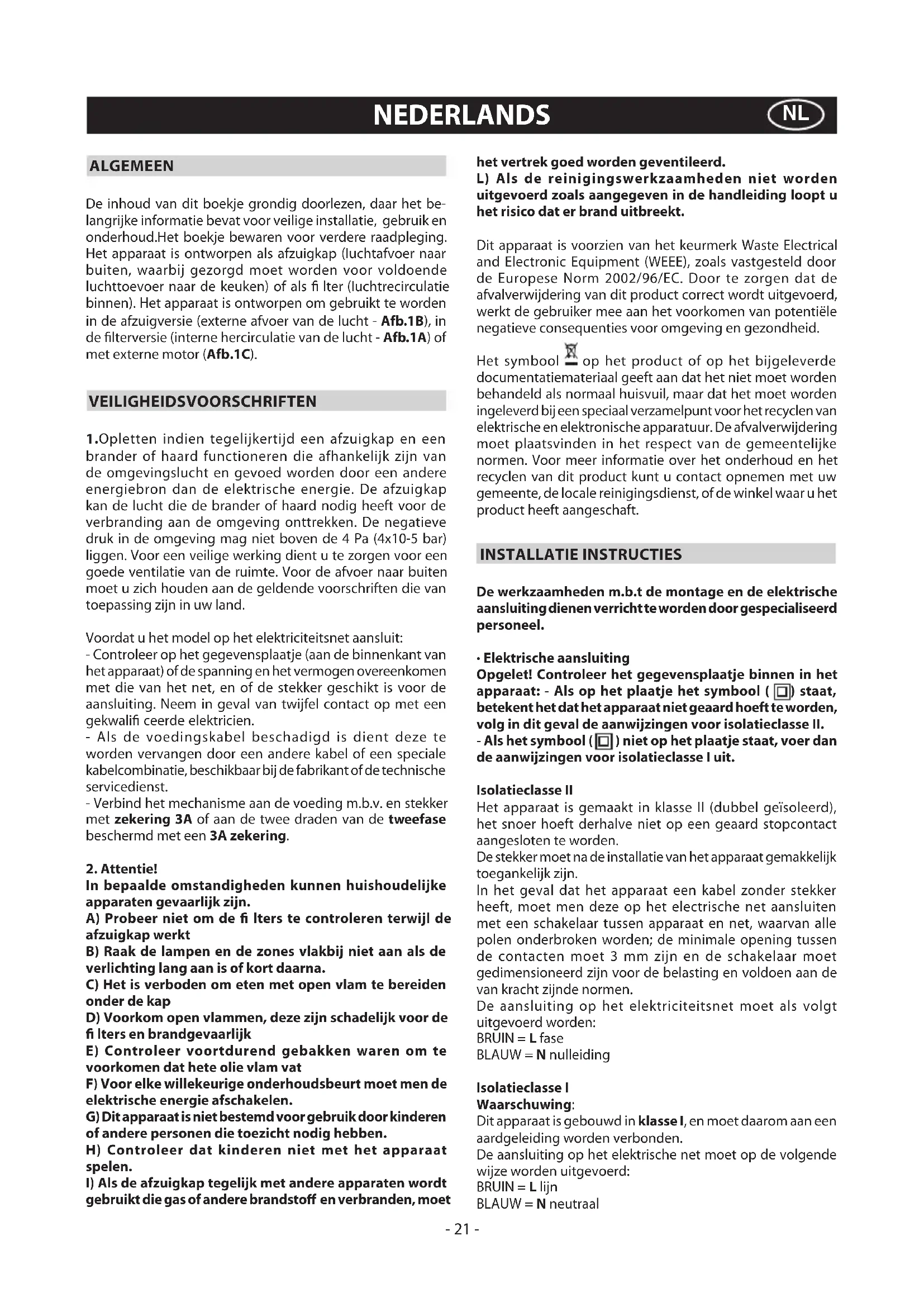

- 17 -ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het be- langrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als lter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de lterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN 1.Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwali ceerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de lters te controleren terwijl de afzuigkap werkt B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap D) Voorkom open vlammen, deze zijn schadelijk voor de lters en brandgevaarlijk E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandsto en verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Elektrische aansluiting Opgelet! Controleer het gegevensplaatje binnen in het apparaat: - Als op het plaatje het symbool ( ) staat, betekent het dat het apparaat niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieclasse II. - Als het symbool ( ) niet op het plaatje staat, voer dan de aanwijzingen voor isolatieclasse I uit. Isolatieclasse II Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding Isolatieclasse I Waarschuwing: Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden. De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd: BRUIN = L lijn BLAUW = N neutraal NEDERLANDS

- 21 -GEEL / GROEN = aarde De neutrale kabel moet worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROENE kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool

Waarschuwing: Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedragen. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere ener- giebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het ap- paraat makkelijker te kunnen verplaatsen, de anti-vet lter(s) te verwijderen (Afb.7). Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• Bevestiging aan de muur - Maak de gaten A en neem daarbij de aangegeven maten in acht (Afb. 2). - Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. - Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van ge- schikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

• Bevestiging van de decoratieve telescoopverbindin- gen - Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag geno- men wordt. Indien de afzuigversie of de versie met externe motor geïnstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. - Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). - Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. - Neem hierbij de afstand vanaf het plafond in acht die aan- gegeven wordt in Afb. 2. - Bevestig, met behulp van een verbindingsbuis, ens C op het gat van de luchtafvoer (Afb.5). - Plaats het bovenste verbindingsstuk in het onderste. - Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5) aan de kap, trek het bovenste verbin- dingsstuk naar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3). - In het geval dat uw apparaat de aansluitingen onderaan heeft zoals aangeduid op Fig. 4A, zal het vastzetten gebeuren zoals weergebracht op Fig.6A. - Om de afzuigversie in de lterversie te veranderen dient u uw verkoper om de actieve koolsto lters te vragen en de montageinstructies te volgen.

• Filterversie Attentie! Om de kap te veranderen van de AFZUIG- naar de FILTER- versie, moet men de koolfilters bij de eigen dealer als toebehoren bestellen. - Er zijn twee verschillende typen kits verkrijgbaar, een met koolstoffilterdozen (Fig.8) en de andere met herbruikbare koolstoffilters (wasbaar). (Fig.9) - Om de koolstoffilterdozen X te vervangen, moet men de hendel naar buiten trekken, zoals aangegeven in Fig.8 - Om de herbruikbare koolstoffilters Y te vervangen, moet men de beugels verwijderen door ze naar buiten te trekken. (Fig.9) - Indien men in de verpakking een beugel vindt zoals aangegeven in Fig.9a moet men deze met de bijgeleverde schroeven aan de kap vastmaken.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vet lter en aan het lter met actieve koolstof.

• Het vet lter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat. - Om eventueel brandgevaar te voorkomen dient u maximaal om de 2 maanden het vet lter te wassen. Dit kan ook in de afwasautomaat. - Nadat u het lter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het lter. Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vet lters.

• De koolsto lters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De lters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vet lters gereinigd worden.

• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, niet schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

• Vervanging van de halogeenlampen (Fig.10). Om de halogeenlampen B te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. - 22 -Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• Vervanging van de halogeenlampen (Afb.11). Om de lampen te vervangen, moet men deze voorzichtig met een kleine platte schroevendraaier of iets soortgelijks uit de houder lichten. OPGELET! Let er op dat men hierbij geen krassen maakt op de kap. Vervang de lamp met een nieuw van het zelfde type

• Kontroller : (Afb.12) - Med iys (Afb.12A) - Elektronische (Afb.12B) zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15 minuten (*)

• Indien uw apparaat voorzien is van de INTENSIEVE snelheidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodat de functie geactiveerd wordt gedurende 10 minuten, waarna het terugkeert naar de eerder ingestelde snelheid. Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstreken zijn drukt u opnieuw op toets E. Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1

snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzon- dering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd) (*) De knop “timer/automatische onderbreking” zorgt ervoor dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven functioneren, op dezelfde snelheidsstand waarop de kap ingesteld stond.

• Vet lters/koolsto lters verzadigd: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vet lters worden gereinigd. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de koolsto lters worden vervangen. Als het schone lter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stopt met knipperen.

• Kontroller mekaniske : (Afb. 13 A-B-C) zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID G = controlelampje WERKENDE MOTOR

• Kontroller: (Afb.14) Knop A = voor het aan- en uitschakelen van de lichten Knop B = voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de af- zuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vet lters/koolsto lters verzadigd : Afb.14 - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vet lters te worden gereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolsto lters te worden vervangen. Als het schone lter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. - 23 -3LIK0565
