MODE D'EMPLOI BSW91I BEKO

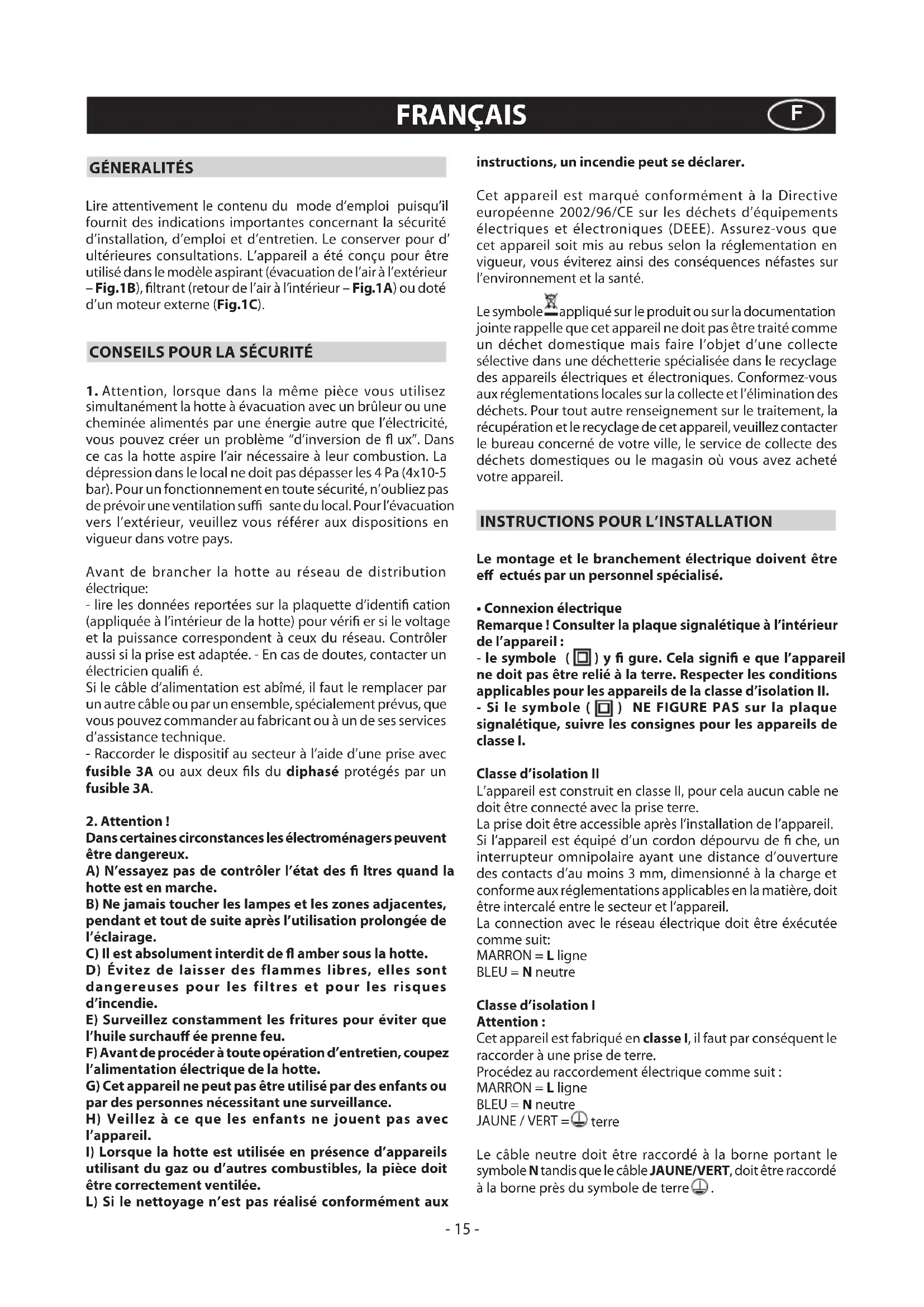

Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour d’ ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) ou doté d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l’électricité, vous pouvez créer un problème “d’inversion de ux”. Dans ce cas la hotte aspire l’air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n’oubliez pas de prévoir une ventilation su sante du local. Pour l’évacuation vers l’extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays. Avant de brancher la hotte au réseau de distribution électrique: - lire les données reportées sur la plaquette d’identi cation (appliquée à l’intérieur de la hotte) pour véri er si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien quali é. Si le câble d’alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d’assistance technique. - Raccorder le dispositif au secteur à l’aide d’une prise avec fusible 3A ou aux deux ls du diphasé protégés par un fusible 3A.

Dans certaines circonstances les électroménagers peuvent être dangereux. A) N’essayez pas de contrôler l’état des ltres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l’utilisation prolongée de l’éclairage. C) Il est absolument interdit de amber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d’incendie. E) Surveillez constamment les fritures pour éviter que l’huile surchau ée prenne feu. F) Avant de procéder à toute opération d’entretien, coupez l’alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n’est pas réalisé conformément aux instructions, un incendie peut se déclarer. Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l’environnement et la santé. Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l’objet d’une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

Le montage et le branchement électrique doivent être e ectués par un personnel spécialisé.

• Connexion électrique Remarque ! Consulter la plaque signalétique à l’intérieur de l’appareil : - le symbole ( ) y gure. Cela signi e que l’appareil ne doit pas être relié à la terre. Respecter les conditions applicables pour les appareils de la classe d’isolation II. - Si le symbole ( ) NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les appareils de classe I. Classe d’isolation II L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La prise doit être accessible après l’installation de l’appareil. Si l’appareil est équipé d’un cordon dépourvu de che, un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l’appareil. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L ligne BLEU = N neutre Classe d’isolation I Attention : Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre. Procédez au raccordement électrique comme suit : MARRON = L ligne BLEU = N neutre JAUNE / VERT = terre Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre

- 15 -Attention : Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l’installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l’appareil en cas de raccordement direct au secteur.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d’au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie di erente de celle électrique. En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnecter le ltre/ les ltres anti-graisse (Fig.7). S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air.

• Fixation murale - Exécuter les trous A en respectant les cotes indiquées (Fig. 2). - Fixer l’appareil au mur et l’aligner dans la position horizontale avec les éléments suspendus. - Cette opération terminée, xer la hotte dé nitivement au moyen des 2 vis A (Fig. 5). En cas de di érents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où sera xée la hotte.

• Fixation des raccords télescopiques de décoration - Prévoir l’alimentation électrique à l’intérieur de l’encombre- ment du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air. - Régler d’abord la largeur de la bride de support du raccord supérieur (Fig.3) - Esuite la xer au plafond, de manière à ce qu’elle soit sur l’axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. - Raccorder la bride C au trou d’évacuation de l’air au moyen d’un tube de raccordement (Fig.5). - Introduire le raccord supérieur à l’intérieur du raccord infé- rieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.5), retirer le raccord supérieur jusqu’à la bride et le xer au moyen des vis B (Fig.3). - Si les raccords inférieurs de votre appareil correspondent à ceux illustrés dans la Fig.4A, la xation à e ectuer est celle illustrée dans la Fig.6A. - Si on veut transformer la hotte du modèle aspirant au modèle ltrant, demander à votre revendeur les ltres au charbon actif et suivre les instructions de montage.

• Version recyclage Attention! Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de ltres à charbon. Nous disposons de deux types de Kit, un avec ltres cassette à charbon (Fig. 8) et l’autre avec ltres à charbon régénérables (lavables). (Fig. 9) - Pour remplacer les ltres cassette à charbon X, tirer vers l’extérieur le levier comme illustré (Fig. 8). - Pour remplacer les ltres à charbon régénérables Y, dégager les xations de leur emplacement en les tirant vers l’extérieur. (Fig.9) - Si l’emballage contient une bride comme celle indiquée Fig.9a, il faut la xer à la hotte à l’aide des vis fournies.

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour élimi- ner au maximum les odeurs et évacuer l’air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien et, plus particulièrement, à l’entretien du ltre anti-graisse et du ltre à charbon actif.

• Le ltre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l’air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d’utilisation de la hotte. - Pour prévenir tout risque d’incendie, il faut laver les ltres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle. - Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d’incendie des ltres anti-graisse.

• Les filtres à charbon actif servent à filtrer l’air qui est ensuite renvoyé dans la pièce. Les ltres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine pratiquée et de la régularité du nettoyage du ltre anti-graisse.

• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à l’aide d’un chi on imbibé d’alcool dénaturé ou de détergents liquides neutres non abrasifs.

• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce dernier n’est en e et pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l’éclairage diminue considérablement la durée de vie moyenne des lampes.

• Remplacement des lampes halogènes (Fig.10). Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention: ne touchez pas aux lampes mains nues.

• Remplacement des lampes halogènes (Fig. 11). Pour remplacer les ampoules dichroïques, débranchez la lampe en la détachant précautionneusement du support à l’aide d’un petit tournevis plat ou d’un outil équivalent. ATTENTION ! Pendant cette opération, veiller à ne pas gri er la hotte. Remplacez-les par des ampoules de même type. - 16 -• Commandes: (Fig.12) - Lumineux (Fig.12A) - Électroniques (Fig.12B) le symbole sont le suivant: A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

• Si votre appareil possède la fonction vitesse INTENSE, maintenir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle retournera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l’interrompre avant les 10 minutes, presser de nouveau sur la touche E.

• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s’active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1 ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. A la n de ce temps, le moteur s’arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu’à ce que le moteur reparte en 1 ère vitesse 50 minutes plus tard. Les diodes électrolumines- centes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n’importe quelle touche à l’exception des touches de lumière, la hotte retourne immé- diatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passe directement à la 2 ème vitesse ; en appuyant sur le bouton B la fonction se désactive) (*) La fonction “minuter arrêt automatique” retarde l’arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l’activation de cette fonction, pendant 15 minutes.

• Saturation ltres anti-gras/charbon actif : - Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les ltres anti-gras. - Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les ltres à charbon. Après avoir remis le filtre propre à sa place, procéder à une remise à zéro la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu’à ce que cette dernière cesse de clignoter.

• Commandes Mécaniques: (Fig.13 A-B-C) les symboles sont les suivants: A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE G= voyant MOTEUR EN MARCHE

• Commandes: (Fig.14) Touche A = allume/éteint les lumières. Touche B = allume/éteint la hotte. l’appareil s’allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas nécessaire de tenir la touche appuyée pour éteintre. Diminue la vitesse du moteur. Display C = indique la vitesse du moteur sélectionnée et l’activation du timer. Touche D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s’active pendant 10’, puis l’appereil recommance à fonctionner à la vitesse d’exercice au moment de la première activation. Pendant cette fonction le display clignote. Touche E = au moment de l’activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s’éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l’écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé. En pressant la touche E pendant 2 secondes, quand l’appareil est éteint, la fonction “clean air” s’active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l’écran doit visua- liser un mouvement rotatif des segments périphériques. Après quoi le moteur s’éteint et l’écran doit visualiser la lettre “C” xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n’importe quelle touche sauf celle de l’éclairage. Pour désactiver la fonction presser la touche “E”.

• Saturation ltres anti-gras/charbon actif: Fig.14 - Quand l’a cheur C clignote et visualise alternativement la vitesse de fonctionnement et la lettre F (1 et F par ex.) il est temps de laver les ltres anti-gras. - Quand l’écran C clignote et visualise alternativement la vitesse de fonctionnement et la lettre A (1 et A par ex.) il est temps de changer les ltres à charbon actif. Après avoir remis le ltre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu’à ce que F ou A cesse de clignoter sur l’a cheur C. NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
