MANUAL DE UTILIZADOR LSI45HL.A000 NARDI

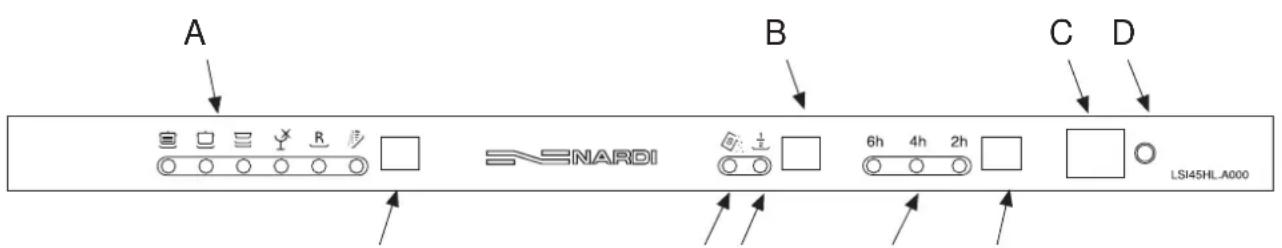

Lâmpada indicadora de meia carga Indicador de pouco sal Selector do cicloIndicador do ciclo Botão ON-OFF Indicador ON-OFF Selector de temporizaçã o Visor do período de temporizaçã o Botão Meia Carga

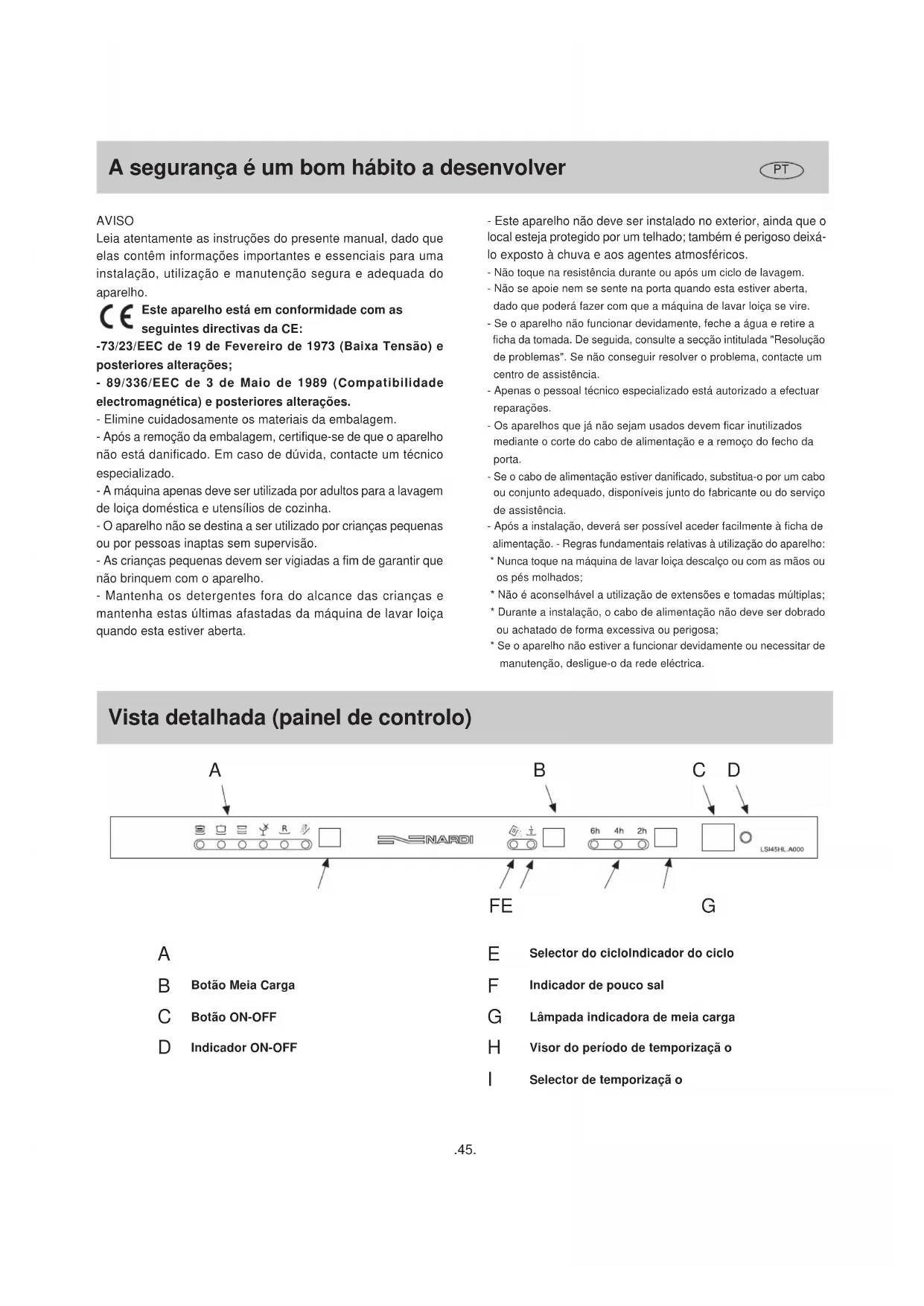

A segurança é um bom hábito a desenvolver Vista detalhada (painel de controlo) - Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá- lo exposto à chuva e aos agentes atmosféricos. - Não toque na resistência durante ou após um ciclo de lavagem. - Não se apoie nem se sente na porta quando esta estiver aberta, dado que poderá fazer com que a máquina de lavar loiça se vire. - Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Resolução de problemas". Se não conseguir resolver o problema, contacte um centro de assistência. - Apenas o pessoal técnico especializado está autorizado a efectuar reparações. - Os aparelhos que já não sejam usados devem ficar inutilizados mediante o corte do cabo de alimentação e a remoço do fecho da porta. - Se o cabo de alimentação estiver danificado, substitua-o por um cabo ou conjunto adequado, disponíveis junto do fabricante ou do serviço de assistência. - Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação. - Regras fundamentais relativas à utilização do aparelho:

• Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados;

• Não é aconselhável a utilização de extensões e tomadas múltiplas;

• Durante a instalação, o cabo de alimentação não deve ser dobrado ou achatado de forma excessiva ou perigosa;

• Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede eléctrica. AVISO Leia atentamente as instruções do presente manual, dado que elas contêm informações importantes e essenciais para uma instalação, utilização e manutenção segura e adequada do aparelho. Este aparelho está em conformidade com as seguintes directivas da CE: -73/23/EEC de 19 de Fevereiro de 1973 (Baixa Tensão) e posteriores alterações; - 89/336/EEC de 3 de Maio de 1989 (Compatibilidade electromagnética) e posteriores alterações. - Elimine cuidadosamente os materiais da embalagem. - Após a remoção da embalagem, certifique-se de que o aparelho não está danificado. Em caso de dúvida, contacte um técnico especializado. - A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha. - O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão. - As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho. - Mantenha os detergentes fora do alcance das crianças e mantenha estas últimas afastadas da máquina de lavar loiça quando esta estiver aberta. ADCB FEGHIDesenho Interior

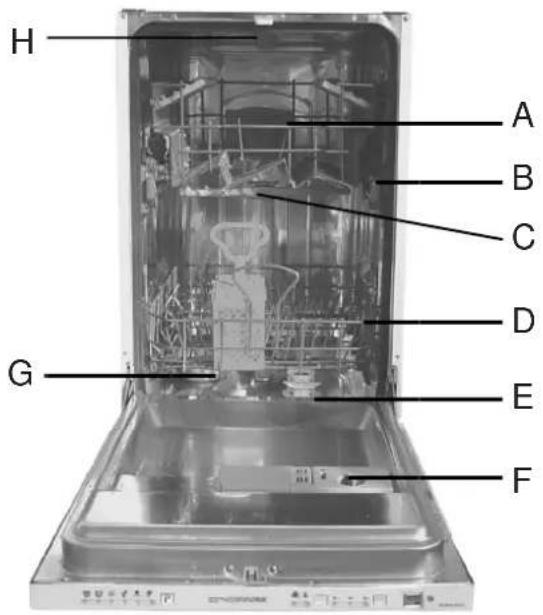

Filtro de lavagem Compartimento do detergente e do abrilhantador Braço aspersor inferior 45 cm 58 cm 82 cm 9 unidades standard 0.03-0.6MPa 220-240V~ 50Hz 2150W Terceiro aspersor Cesto superior Ajustador da altura do cesto Braço aspersor superior Cesto inferior Características técnicas Largura Profundidade Altura Capacidade para Pressão da água da rede Voltagem Consumo total de energia

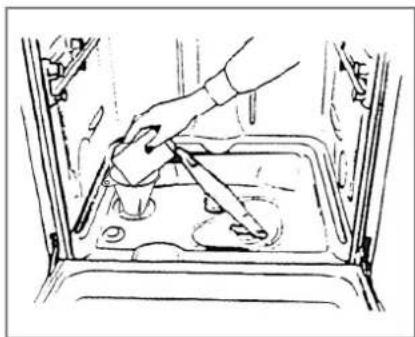

Sal O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar-se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um amaciador especial que utiliza um sal especificamente concebido para eliminar o calcário e os minerais da água. Deitar o sal no amaciador Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser enchido da seguinte forma: - Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal; - Se estiver a encher o compartimento pela primeira vez, encha- o com água; - Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal. - Coloque cuidadosamente a tampa no lugar. Encha o compartimento do sal quando o indicador de "pouco sal" (localizado no painel de controlo) se acende. Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem. Ajustar o consumo de sal A máquina de lavar loiça foi concebida para permitir o ajuste do consumo de sal de acordo com o grau de dureza da água. Tal visa optimizar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de resid ência. Para ajustar o consumo de sal, proceda da seguinte forma: - Desenrosque a tampa do compartimento do sal; O compartimento possui um anel com uma seta (ver a figura ao lado). Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da defini ção "-" para o sinal "+", consoante o grau de dureza da água. É recomendável que os ajustes sejam feitos de acordo com o esquema seguinte:.48.

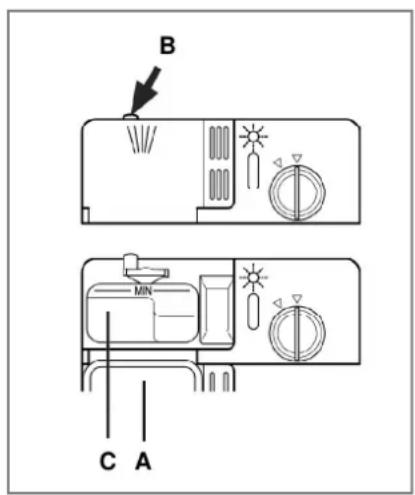

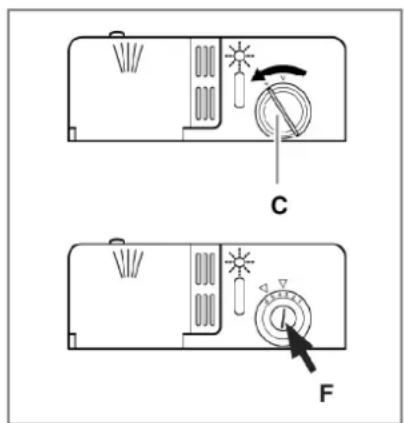

Detergente e abrilhantador Detergente Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruçães fornecidas na "Tabela de ciclos de lavagem". O compartimento está situado no painel in- terior da porta. Deitar o detergente Para abrir a tampa "A" do compartimento, prima o botão "B". Deite o detergente relativo ao ciclo de lavagem no compartimento "C". Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido. Aviso: Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento. Abrilhantador Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser novamente enchido ao fim de cada 80 ciclos de lavagem (ou, então, quando o indicador do abrilhantador se acender, nos modelos equipados com esta função). Deitar o abrilhantador Para abrir o compartimento, rode a tampa "C" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher o compartimento em demasia. A quantidade de abrilhantador utilizado para cada ciclo pode ser regulada rodando o doseador "F", localizado sob a tampa "C", com uma chave de fendas. Existem 6 definições diferentes; a definição normal de dosagem é 3. Importante Uma dosagem adequada do abrilhantador melhora o processo de secagem. Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada. Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

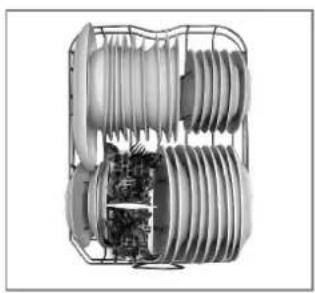

Antes de carregar a máquina, tire os resíduos de comida para evitar obstrução no filtro,que resultaria na mal-função.Sugerimos que ensope a louça com resíduos duros a evitar lavagem adicional.Tire a estante e ponha a louça. Uso da Estante Baixa -É aconselhável que ponha as peças mais difíceis de limpar, como vasilhas, tampas e tigelas, na estante baixa, como é ilustrado à direita. -Para que não impeça o braço alto do borrifo de girar, é preferível colocar os pires e tampas ao lado da estante. -Sempre coloque as vasilhas, tigelas, etc. para baixo. -Incline as panelas profundas, facilitando a saída da água. -O ceso inferior é dotado de sectores inclináveis (Ver figura A) para poder colocar panelas e frigideiras maiores ou em maior quantidade, -Coloque prataria no cesto com a asa abaixo. Se a estante tem cesto lateral, devia colocar colheres na fenda própria. Recipientes compridos, sobre tudo, deviam colocar-se no espaço horizontal a frente da estante alta. Uso da Estante Alta O desenho da estante alta é apropriado para recipientes delicados e leves, como cálices, serviços de chá, pratinhos, tigelinhas e pratos rasos ( contanto não sejam demasiado sujos). -Coloque a louça e utensílios de cozinha na boa situação que não se deslocarão quando lhes borrifa com água. -Podia ajustar a altura da estante alta com os parafusos nos dois lados. (Desenho fig.C) A prateleira basculante Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.Copos,chávenas e pequenas taças podem ser arrumadas na prateleira basculante. A prateleira basculante pode ser levantada ou baixada,em função das necessidades.(Desenho fig.D) Suporte de Talheres Este suporte é desenhado para apoiar talheres compridos. -Coloque o suporte no lugar próprio da estante alta, e depois ponha talheres a lavarsobre esse.(Desenho fig.E) fig.B fig.A fig.C fig.D fig.E Cesto inferior Cesto superior Carga para 9 unidades standard Introduzir a loiça na máquina.50.

Começar um Cíclo de Lavar Acabando o processo de instalação conforme as instruções acima, abra a válvula de água e abra parcialmente a porta da máquina. Toque no botão “C” no painel de contrôle. Assim, a lâmpada indicadora “D” estará acesa, mostrando que a máquina já está em funcionamento. Agora podia começar o cíclo de lavar. Escolher e começar o programa de lavar Toque no botão “E” para escolher o programa que quiser. Uma das lâmpadas indicadoras de A estará acesa. Depois, escolha o programa que acha o mais apropriado para a louça a lavar.(Consulte a esquema de programas neste manual, especialmente para a utilização da primeira vez.) Feche a porta. Uns segundos mais tarde, um sinal acústico curto vai soar, indicando que o cíclo de lavar já começou sem a possibilidade de alterá-lo. Quando necessário, consulte s secção “Cancelar ou alterar o programa no processo de lavar”. Um outro sinal acústico indicará o fim do cíclo, e a lâmpada indicadora “A” estará acesa. Função Memória Se a máquina de lavar louça é desligada através do botão ON/ OFF, ou se houver um corte de energia, enquanto o programa seleccionado estiver activo, o programa não é cancelado. O controlo usa um microprocessador para memorizar a informação do programa de lavagem seleccionado. Quando a máquina é novamente ligada, o programa inicia no ponto em que foi interrompido. Cancelar ou Alterar o Programa no Processo de Lavar Cancelar ou alterar um programa em funcionamento 1.Para alterar ou cancelar um programa de lavagem (com a porta aberta), é necessário efectuar o reset da programação. Para tal, basta pressionar o botão selector de programas "E" pelo menos durante 3s, é emitido um sinal sonoro como aviso.

2. Se a operação de reset for bem sucedida, a máquina inicia

uma fase de descarga. Após esta terminar, a máquina aguarda uma nova programação. Apenas um cíclo muito curto pode ser alterado durante o funcionamento. Neste caso, o detergente tem sido usado, e a máquina tem drainado água. Assim, deve suprir mais detergente no distribuidor. (Consulte a secção “Adicionar Detergente”) Quando se esquecer de umas peças a lavar Podia abrir cuidadosamente a porta para interromper o cíclo de lavar, evitando que seja ferido pela água quente. Quando fecha a porta, o programa recomeçará automaticamente. No fim do cíclo de lavar Dois sinais acústicos vão indicar o fim do cíclo de lavar, e ao mesmo tempo, a lâmpada indicadora A começa a brilhar. Abra a porta, corte a alimentação de água com o interruptor ON/OFF. Espere uns minutos antes de retirar a louça que é muito quente ( e por isso mais frágil). Desde modo, a louça seca mais eficientemente. Adiar o começo Abra parcialmente a porta da máquina. Se toca no botão “I” (Desenho do painel de contrôle), o começo do cíclo de lavar será adiado por 2,4 ou 6 horas.Cada vez que toca no botão “H”, a lâmpada “H” estará acesa a indicar a duração de adiamento. Depois de adiar o começo, determine o programa conforme as instruções na secção “Começar um cíclo de lavar”. Haverá um sinal acústico curto que começa a medir a duração de adiamento. Atenção: Na duração de adiamento, se aconteça interrupção de electricidade ou a porta da máquina seja aberta, o relógio deixa de medir o tempo. Recomecerá a medir quando a electricidade regressar ou a porta for fechada. Botão de ajustar o programa Botão de meia carga Este botão faz possível a utilização exclusiva da estante alta quando não há cheia carga de louça. Ligar o aparelho.51.

Ciclo Selecção do ciclo Informa ções Descrição do Ciclo Lavagem normal Intensivo Leve (IEC-EN50242) Copos Lavagem rápida Molho

Pratos, tachos e panelas com grau de sujidade normal. Ciclo diário standard. Pratos, tachos e panelas muito sujos (não usar com peças delicadas) Louça meio suja. Ciclo económico e rápido para loiça sensível a temperaturas elevadas. A executar logo após a utilização da loiça. Ciclo económico e rápido para para loiça não muito suja, logo após a sua utilização. Sem ciclo de secagem. Pré-lavagem de pratos, tachos e panelas enquanto se espera que a carga completada com a refeição seguinte. Pré-lavagem com água quente. Lavagem prolongada a 70°C. Enxaguamento com água fria. Enxaguamento com água quente. Secagem. Pre-lavarcom água fria. Lavagem prolongada a 55°C. Enxaguamento com água fria. Enxaguamento com água quente. Secagem. Lavagem a 55°C. Enxaguamento com água morna. Enxaguamento com água quente. Secagem. Lavagem breve a 40°C. Enxaguamento a frio. Breve lavagem a frio para evitar a secagem dos resíduos na loiça. 30g 30g 15g 15g 30g Detergente Abrilhantador Pre-lavar com água fria. Lavagem prolongada a 50°C. Enxaguamento com água quente. Secagem. Tabela de ciclos de lavagem.52.

Limpar o filtro na entrada de água Limpe periodicamente o filtro na entrada de água que é fixado na saída da torneira.Depois de fechar a torneira, abra o fim da mangueira e tire o filtro para o limpar com água corrente. Recoloque o filtro e parafuse a mangueira.

Sugestões para poupança de energia - É importante experimentar e utilizar a máquina de lavar loiça quando ela està totalmente cheia de modo a poupar energia. Para evitar a formação de odores e a incrustação de resíduos na loiça, utilize o ciclo de lavagem a frio. - Seleccione o ciclo de lavagem adequado: a escolha depende do tipo de loiça, acessórios e utensílios a lavar e do grau de sujidade. - Utilize a quantidade certa de detergente: se usar detergente em demasia, não obterá como resultado uma loiça mais limpa, mas sim um maior impacto negativo no ambiente. - Não há qualquer utilidade em enxaguar a loiça, os acessórios e os utensílios antes de os colocar na máquina. Como manter a sua máquina em forma Após cada lavagem Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho. Retirar a ficha Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos. Solventes ou produtos de limpeza abrasivos Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano e água morna e sabão. Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou, ent?o, um produto de limpeza específico para máquinas de lavar loiça. Deslocar o aparelho Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário. Tampões Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nos tampões. Uma limpeza periódica com uma esponja impedirá que tal aconteça. Quando for de férias Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, depois, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade dos tampões e a evitar a formação de odores no in- terior do aparelho. Limpeza e manutenção especial Conjunto do filtro Limpe o conjunto do filtro para obter melhores resultados e um rendimento mais elevado. O filtro elimina eficazmente as partículas de comida da água de lavagem, permitindo que ela seja reciclada durante o ciclo. Por este motivo, é aconselhável remover, após cada ciclo de lavagem, os resíduos maiores que ficarem retidos no filtro, enxaguando o filtro semi-circular e o copo (A) sob água corrente. Para remover o conjunto do filtro, puxe a pega do copo para cima. Todo o conjunto do filtro (constituído pelo filtro semi-circular (A) e pelo filtro de impurezas (B)) deverá ser limpo pelo menos uma vez por mês. Limpe o filtro e o filtro de impurezas com uma escova. Depois, monte novamente os componentes do filtro conforme indicado nas figuras abaixo e volte a inserir todo o conjunto na máquina de lavar loiça, posicionando-o no respectivo lugar e premindo-o para baixo. Nunca utilize a máquina de lavar loiça sem os respectivos filtros. Uma substituição incorrecta dos filtros poderá diminuir o rendimento do aparelho e danificar a loiça e os utensílios. Limpar os braços aspersores Pode acontecer que partículas de alimentos fiquem encrostadas nos braços aspersores obstruindo, assim, os orifícios (ver "Vista detalhada [interior]", letras C-E). Verifique os braços aspersores periodicamente e limpe-os quando necessário..53.

Indicação de erros Esta máquina é equipada com um sistema de segurança que pode descobrir erros na operação ou avarias de função. Quando acontecer avarias, uma das lâmpadas indicadoras do programa M vai brilhar rapidamente. É apenas no programa de ensopar (consulte o esquema de programas) que pode cancelar o cíclo de lavar conforme a secção “Cancelar ou Alterar o Programa no Processo de Lavar”. Examine logo a confirmar que há alimentação de água na casa e a torneira está aberta. Em caso que a incidação de erro continue, telefone ao serviço de assistência técnica, explicando qual indicação apareceu. Se qualquer das outras lâmpadas indicadoras começe a brilhar, desligue a máquina da electricidade e telefone ao serviço de assistência técnica, explicando qual lâmpada brilha. Se, apesar de todas estas verificações, a máquina de lavar loiça não funcionar e/ou o problema persistir, contacte o centro de assistência autorizado mais próximo e forneça as informações seguintes: - o tipo de anomalia; - o número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de características localizada no interior da porta. Nunca contacte técnicos não autorizados e não permita a instalação de peças que não sejam originais. Pode acontecer que a máquina de lavar loiça não funcione correctamente. Antes de contactar o serviço de assistência, veja o que pode fazer primeiro: esqueceu-se de premir um dos botõ es ou de realizar uma operação essencial? A máquina de lavar loiça não começa a trabalhar Verificou se: - a ficha está correctamente inserida na tomada; - tem energia elé ctrica em casa; - a porta está devidamente fechada; - o interruptor ON-OFF está na posição "ON"; - a torneira da água está aberta. A máquina de lavar loiça não carrega a água Verificou se: - a torneira da água está aberta e se a mangueira est´á devidamente colocada; - tem água em casa e se esta possui uma pressão suficiente; - a mangueira de abastecimento de água está torcida ou dobrada; - o filtro da mangueira de abastecimento de água está obstruído. A loiça não está lavada Verificou se: - a torneira da água está aberta e se a mangueira está devidamente colocada; - tem água em casa e se esta possui uma pressão suficiente; - a mangueira de abastecimento de água está torcida ou dobrada; - o filtro da mangueira de abastecimento de água está obstruído. A máquina de lavar loiça não efectua a drenagem Verificou se: - a mangueira de descarga está torcida ou dobrada. Formam-se depósitos de calcário ou uma película branca na loiça Verificou se: - a tampa do compartimento do sal está devidamente fechada; - a dosagem do abrilhantador está correcta. Resolução de problemas.54.

fig.1 fig.2 Instalação Posicionar o aparelho Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com mangueiras de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para facilitar uma instalação adequada. Nivelar o aparelho Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deveré ficar com uma inclinação superior a 2° . Um aparelho nivelado ajuda a garantir um desempenho adequado. Ligação da água fria Ligue a mangueira de abastecimento de água fria a um conector roscado (gás) de 3/4 e certifique-se de que o aperta devidamente (ver a Fig.2). Uns modelos são equipados com uma mangueira de alimentacão que é “Aquastop (ver a Fig.1)”, na qual um filtro tem se colocado na rosca. Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que ela sai limpa e sem impurezas. Se não tomar esta precaução, correrá o risco de a mangueira de entrada da água ficar obstruída e de danificar aparelho. Ligação da água quente O tubo de abastecimento de água do aparelho também pode ser ligado ao circuito de água quente da casa (sistema central, sistema de aquecimento), desde que não exceda uma temperatura de 60°C. Neste caso, o tempo do ciclo de lavagem será cerca de 15 minutos mais curto e a eficácia da lavagem ligeiramente reduzida. A ligação ao circuito de água quente deve ser feita de acordo com os mesmos procedimentos utilizados na ligação ao sistema de água fria. Protecção anti-inundação A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com a mangueira de abastecimento ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes eléctricos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correcto do sistema anti- inundação, a caixa "A" da mangueira de abastecimento deve ser ligada à torneira da água conforme indicado na fig.1. Nenhum outro tipo de ligação é aceitável. A mangueira de abastecimento de água não deve, em nenhuma circunstancia, ser cortada, dado que contém partes eléctricas activas. Se o comprimento da mangueira não permitir uma ligação adequada, substitua-a por uma suficientemente comprida. Esta mangueira está disponível mediante pedido endereçado aos distribuidores e centros de assistência especializados. Ligação da mangueira de descarga Insira a mangueira de descarga num tubo de descarga com um diametro mínimo de 4 cm ou deixe-a orientada para a banca, evitando dobrá-la ou torcê-la. Utilize o suporte de plástico especial fornecido com o aparelho (ver a Fig.3). A extremidade livre da mangueira deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser mergulhada em água. Atenção: O suporte de plástico especial da mangueira deve ser solidamente fixo à parede para evitar que a mangueira de descarga se desloque e que a água transborde para fora do tubo de descarga. Ligação eláctrica Depois de se certificar de que os valores relativos à voltagem e à frequência da corrente da casa correspondem aços especificados na chapa de características (localizada na porta interior de ao inoxidável do aparelho) e de que o sistema eléctrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada eléctrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei). Se a tomada eléctrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras. Atenção: A ficha deve ser facilmente acessível, mesmo que a máquina seja instalada como um aparelho incorporado. Assim, pode- se fazer a manutenção com segurança absoluta. fig.3Instalação Diagrama Caixa de cabo elctrico Interruptor Indicator de Eeectricidade Chave da porta Painel dedisposio Chave de nvel de gua Vlvula de lavar Lmpada supervisorde falta de sal Painel de contrle Limite detemperaturaHeater Rel RELE
