MANUALE UTENTE LSI45HL.A000 NARDI

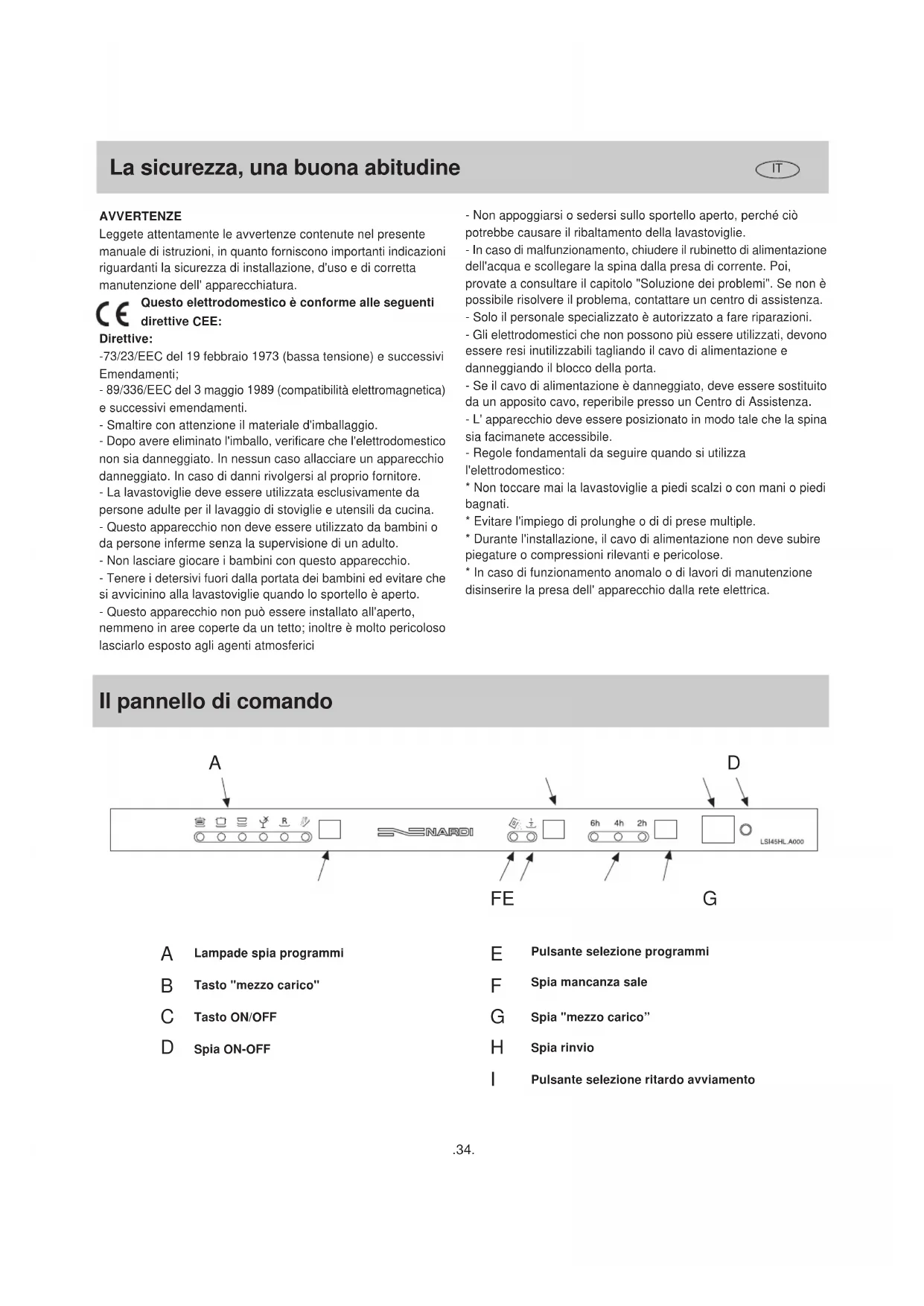

AVVERTENZE Leggete attentamente le avvertenze contenute nel presente manuale di istruzioni, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di corretta manutenzione dell' apparecchiatura. Questo elettrodomestico è conforme alle seguenti direttive CEE: Direttive: -73/23/EEC del 19 febbraio 1973 (bassa tensione) e successivi Emendamenti; - 89/336/EEC del 3 maggio 1989 (compatibilità elettromagnetica) e successivi emendamenti. - Smaltire con attenzione il materiale d'imballaggio. - Dopo avere eliminato l'imballo, verificare che l'elettrodomestico non sia danneggiato. In nessun caso allacciare un apparecchio danneggiato. In caso di danni rivolgersi al proprio fornitore. - La lavastoviglie deve essere utilizzata esclusivamente da persone adulte per il lavaggio di stoviglie e utensili da cucina. - Questo apparecchio non deve essere utilizzato da bambini o da persone inferme senza la supervisione di un adulto. - Non lasciare giocare i bambini con questo apparecchio. - Tenere i detersivi fuori dalla portata dei bambini ed evitare che si avvicinino alla lavastoviglie quando lo sportello è aperto. - Questo apparecchio non può essere installato all'aperto, nemmeno in aree coperte da un tetto; inoltre è molto pericoloso lasciarlo esposto agli agenti atmosferici La sicurezza, una buona abitudine - Non appoggiarsi o sedersi sullo sportello aperto, perché ciò potrebbe causare il ribaltamento della lavastoviglie. - In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di corrente. Poi, provate a consultare il capitolo "Soluzione dei problemi". Se non è possibile risolvere il problema, contattare un centro di assistenza. - Solo il personale specializzato è autorizzato a fare riparazioni. - Gli elettrodomestici che non possono più essere utilizzati, devono essere resi inutilizzabili tagliando il cavo di alimentazione e danneggiando il blocco della porta. - Se il cavo di alimentazione è danneggiato, deve essere sostituito da un apposito cavo, reperibile presso un Centro di Assistenza. - L' apparecchio deve essere posizionato in modo tale che la spina sia facimanete accessibile. - Regole fondamentali da seguire quando si utilizza l'elettrodomestico:

• Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati.

• Evitare l'impiego di prolunghe o di di prese multiple.

• Durante l'installazione, il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose.

• In caso di funzionamento anomalo o di lavori di manutenzione disinserire la presa dell' apparecchio dalla rete elettrica.

Spia "mezzo carico” Spia mancanza sale Pulsante selezione programmi Lampade spia programmi Tasto ON/OFF Spia ON-OFF Pulsante selezione ritardo avviamento Spia rinvio Tasto "mezzo carico" ADCB FEGHIVista da vicino - interno

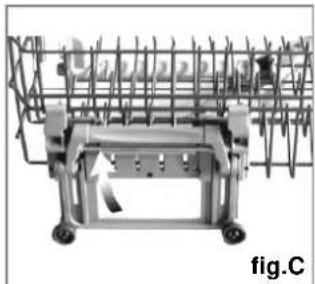

Cestello superiore Braccio aspersore centrale Regolazione altezza cestello Cestello inferiore

Filtro di lavaggio Contenitore detersivo e brillantante Braccio aspersore inferiore 45 cm 58 cm 82 cm 9 coperti standard 0.03-0.6MPa 220-240V~ 50Hz 2150W Doccetta superiore

Caratteristiche tecniche Larghezza Profondità Altezza Capacità Pressione acqua di alimentazione Tensione di alimentazione Potenza totale assorbitaOperazioni preliminari / manutenzione

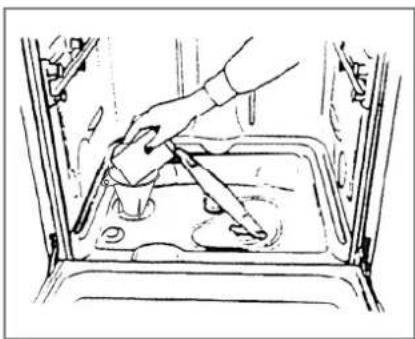

Il Sale La durezza dell'acqua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi. Questo elettrodomestico è dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'acqua. Caricamento del sale nell' addolcitore dell’acqua Utilizzare esclusivamente sale per lavastoviglie. Il contenitore del sale si trova sotto al cestello inferiore e deve essere riempito nel modo seguente: - Estrarre il cestello inferiore e svitare e togliere il coperchio del contenitore del sale; - Prima di inserire il sale per la prima volta, riempire il contenitore con acqua; - Posizionare l'estremità dell'imbuto (in dotazione) nel foro e inserire circa 2 kg di sale. è normale che fuoriesca una piccola quantità di acqua dal contenitore. - Riavvitare con attenzione il tappo. Riempire il contenitore del sale unicamente quando la spia "mancanza sale" (vedi pannello di comando) è accesa. - Per impedire la formazione di ruggine, inserire il sale subito prima dell'inizio di un ciclo di lavaggio. Regolazione consumo sale La lavastoviglie è predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua disponibile. Ciò permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo. Per informazioni sulla durezza dell'acqua, consultare l'ente di erogazione locale. Per regolare il consumo di sale, procedere nel modo seguente: - Svitare il tappo del contenitore del sale; - Sul collo del contenitore è presente un anello con una freccia (vedi figura precedente). - Se necessario, ruotare l'anello in senso antiorario, dal simbolo "-" verso il simbolo "+", in base alla durezza dell'acqua. Si suggerisce di regolare la freccia in base ai parametri della seguente tabella:.37.

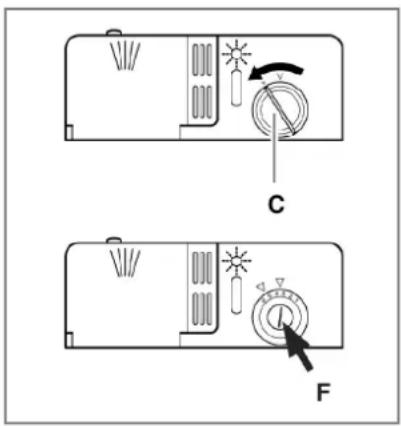

Detersivo e brillantante Il Detersivo Utilizzare esclusivamente detersivi per lavastoviglie. Il contenitore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguendo le istruzioni contenute nella "Tabella dei cicli di lavaggio". Il contenitore del detersivo si trova sul pannello interno della porta della lavastoviglie. Caricamento del detersivo Per aprire il coperchio "A" del contenitore, premere il pulsante "B". Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "C". Dopo avere inserito il detersivo, chiudere lo sportello, premendolo fino a sentire un clic. Il Brillantante Questo prodotto rende le stoviglie più brillanti e ne facilita la loro asciugatura senza lasciare macchie ed aloni. Il contenitore è posizionato sul pannello interno della porta della lavastoviglie e deve essere riempito dopo circa 80 cicli di lavaggio oppure quando si illumina la relativa spia sul pannello. Caricamento del brillantante Per aprire il contenitore del brillantante, ruotare il tappo "C" in senso antiorario quindi aggiungere il brillantante, prestando attenzione a non farlo fuoriuscire. Il quantitativo di brillantante utilizzato per ciascun ciclo di lavaggio può essere regolato ruotando l'apposito dosatore "F", posizionato sotto al coperchio "C", con un cacciavite. Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale è la numero 3. Importante Il corretto dosaggio del brillantante migliora l'asciugatura delle stoviglie. Se sulle stoviglie rimangono gocce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore. Se invece le stoviglie presentano striature bianche, regolare il dosatore su un'impostazione inferiore. Nota: per semplificare la chiusura del coperchio, eliminare eventuali residui di detersivo in eccesso dal contenitore.

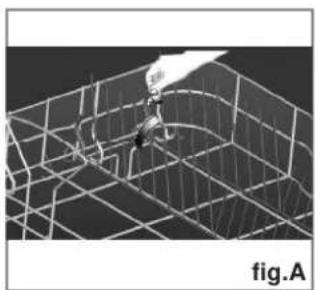

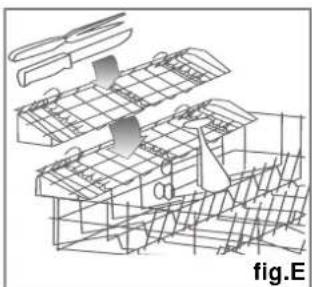

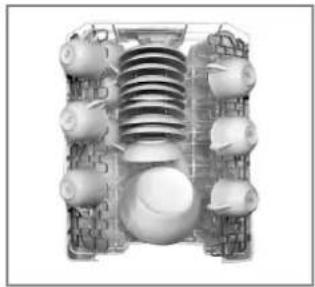

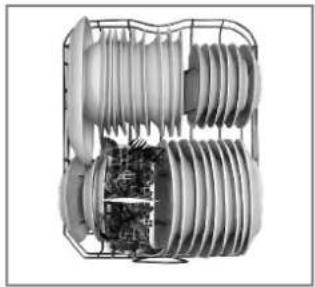

Prima di porre le stoviglie negli appositi cestelli , eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell' elettrodomestico. Se i residui alimentari presenti su pentole e padelle sono particolarmente difficili da eliminare, consigliamo di lasciarli in ammollo prima di procedere al lavaggio. Ciò evita di dovere effettuare ulteriori cicli di lavaggio. Estrarre il cestello per semplificare il caricamento della lavastoviglie. Come riempire il cestello inferiore Si consiglia di disporre sul cestello inferiore le stoviglie maggiormente sporche: pentole, padelle, coperchi, piatti e contenitori di portata, come illustrato nella figura a destra. Si consiglia di posizionare i piatti di portata e i coperchi sui fianchi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore. - Pentole e ciotole devono essere poste sempre rivolte verso il basso. - Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua. -ll cesto inferiore è dotato di settori reclinabili (vedi fig.A) per poter posizionare pentole e padelle più grandi o in maggior numero. - Sistemare le posate nell'apposito cestello con il manico rivolto verso il basso; se nel cestello vi sono contenitori laterali per le posate, i cucchiai devono essere posizionati individualmente negli appositi contenitori. Gli utensili particolarmente lunghi devono essere posti in posizione orizzontale nella parte anteriore del cestello superiore. Come riempire il cestello superiore Il cestello superiore è predisposto per stoviglie più delicate e leggere, come bicchieri tazze da caffè e tè, piattini, piatti e coppette, oltre che piccole padelle (purché non eccessivamente sporche). - Posizionare i piatti e le stoviglie in modo che non vengano mossi dal getto dell' acqua durante il lavaggio. -E’ possibile regolare l’altezza del cestello agendo sulle manopole poste sui lati del cesto stesso. (vedi fig.C) Supporto per bicchieri Appoggiare i bicchieri alti ed i bicchieri a gambo lungo non sulle le stoviglie, ma sull'orlo del supporto, mentre bicchieri, tazze e scodelline trovano posto sopra al supporto. Potete abbassare o alzare lo stesso a vostra discrezione. (vedi fig.D) Scaffali per coltelli Tale supporto (rimovibile) è adatto per meglio posizionare coltelli e forchette lunghi, assicurandone la stabilità durante le varie fasi del lavaggio. (vedi fig.E) cestello inferiore cestello superiore Capacità 9 coperti standard fig.B fig.A fig.C fig.D fig.E.39. Avviamento della lavastoviglie

Avviare un ciclo di lavaggio Dopo aver completato tutti i passi di installazione, aprire il rubinetto di alimentazione dell'acqua, aprire parzialmente la porta della lavastoviglie e premere il tasto ON-OFF "C" che si trova sul pannello di controllo. La spia "B" si illuminerà. A questo punto, l'apparecchio è attivo e pronto ad essere programmato. Impostare ed avviare un ciclo di lavaggio Selezionare il programma desiderato premendo il tasto di selezione del ciclo “E”. Ogni volta che viene premuto, una delle spie del ciclo “A” comincia a lampeggiare. Selezionate il pro- gramma di lavaggio considerato più appropriato per il tipo di piatti da lavare (consultare la tabella dei cicli di lavaggio contenuta nel presente manuale, soprattutto quando viene usato per la prima volta). Chiudere la porta. Dopo alcuni secondi si avvierà il programma di lavaggio e non è più modificabile. Se necessario, vedi il paragrafo intitolato "Cancellare o modificare un ciclo durante il lavaggio". Funzione Memoria Se la lavastoviglie viene spenta tramite il pulante ON/OFF, oppure si verifica un’interruzione di corrente mentre il programma selezionato è in funzione, il programma di lavaggio non verrà cancellato. L’elettronica di controllo, infatti, dispone di un microprocessore che memorizza le informazioni sul programma selezionato. Una volta che la macchina rientra in funzione, ripartirà esattamente dal punto in cui si era interrotta. Cancellare o modificare un ciclo durante il lavaggio... Cancellazione o modifica di un ciclo di lavaggio in corso. Premessa: 1: Per modificare o cancellare un ciclo di lavaggio già avviato (avendo cura di aprire prima la porta), è necessario resettare il programma precedente, tenendo premuto il selettore programmi “E” per almeno 3 secondi; si sentirà un breve segnale acustico. 2: Se l’operazione di reset ha avuto successo, inizia la fase di scarico. Una volta che lo scarico è terminato, la lavastoviglie sarà pronta per la selezione di un nuovo programma di lavaggio. Premessa: un ciclo in funzione può essere modificato solo immediatamente dopo l'avvio; altrimenti il detersivo può risultare già utilizzato come l'acqua stessa del lavaggio. Nel caso si verificasse questa situazione sarà necessario riempire nuovamente il contenitore del detersivo (vedi il paragrafo intitolato "caricamento del detersivo). Se alcuni piatti sono stati dimenticati... Il ciclo di lavaggio può essere interrotto aprendo attentamente la porta (allo scopo di evitare lo spruzzo d'acqua calda). Quando la porta è di nuovo chiusa, il ciclo comincerà automaticamente dal punto dove si è interrotto. Alla fine del ciclo di lavaggio... La fine del ciclo verrà indicata da un doppio segnale acustico e dal lampeggiamento della spia “A”. Aprire la porta e spegnere l'apparecchio tramite l'interruttore ON-OFF "C" e chiudere il rubinetto di alimentazione dell’acqua all'apparecchio. Aspettare alcuni minuti prima di rimuovere i piatti per evitare di maneggiarli ancora caldi (in quanto sono più suscettibili di rotture) e per avere un effetto migliore di asciugatura. Impostazione della partenza ritardata Aprire la porta della lavastoviglie. Premendo il tasto "I" (vedi sezione "Pannello di comando") l'avvio di un programma di lavaggio può essere ritardato di 2, 4 o 6 ore. Ogni volta che il tasto viene premuto la spia “H” lampeggia indicando la durata del ritardo. Dopo aver impostato la durata del ritardo, selezionare il ciclo di lavaggio come illustrato in "Avviare un ciclo di lavaggio... " Chiudere la porta. Da questo momento inizia il conteggio del tempo di ritardo. Durante questo periodo la spia di rinvio "H" rimane accesa. Allo scadere del periodo selezionato si spegne la spia ed inizia il ciclo di lavaggio. Nota bene: L'interruzione di tensione o l'apertura della porta interrompe l'avanzamento del "tempo di ritardo" che ricomincerà al ripristino della tensione o alla chiusura della porta. Tasto di "mezzo carico" Questa opzione si rende utile in modo particolare quando ci sono poche stoviglie da lavare. Le stoviglie andranno posizionate esclusivamente sul cestello superiore. Questa funzione permette di risparmiare acqua ed elettricità. Per attivare la funzione, premere il tasto "B" posto sul pannello di comando. Si accenderà la spia "G".Q uesta funzione non è consigliata per cicli intensivi o stoviglie molto sporche..40. Tabella dei cicli di lavaggio

Ciclo Tipo di carico Descrizione del ciclo Lavaggio normale Lavaggio intensivo Lavaggio Standard (IEC-EN50242) Stoviglie delicate Lavaggio veloce Ammollo

Piatti, pentole e padelle normalmente sporchi. Piatti, pentole e padelle molto sporchi (non indicato per stoviglie delicate) Piatti normalmente sporchi. Lavaggio standard quotidiano Ciclo veloce ed economico, da utilizzare con stoviglie sensibili alle alte temperature subito dopo l'utilizzo. Ciclo veloce ed economico, da utilizzare con stoviglie non particolarmente sporche, subito dopo l'utilizzo. Nessun ciclo di asciugatura. Prelavaggio di piatti, pentole e padelle in attesa di completare il carico della lavastoviglie. Pre-lavaggio con acqua calda. Lavaggio principale a 70°C. Risciacquo con acqua fredda. Risciacquo con acqua calda. Asciugatura. Lavaggio breve a 40°C. Risciacquo freddo. Breve lavaggio a freddo per impedire che i residui di cibo possano incrostarsi sulle stoviglie. 30g 30g 15g 15g Pre-lavaggio con acqua fredda. Lavaggio principale a 50°C. Risciacquo con acqua calda. Asciugatura. 30g Detersivo Brillantante Pre-lavaggio con acqua calda. Lavaggio principale a 55°C. Risciacquo con acqua fredda. Risciacquo con acqua calda. Asciugatura. Lavaggio a 55°C. Risciacquo con acqua tiepida. Risciacquo con acqua calda. Asciugatura..41.

Pulizia del filtro di ingresso dell'acqua Pulire periodicamente il filtro installato sul rubinetto di carico acqua. Chiudere il rubinetto e scollegare il tubo di carico, rimuovere il filtro e pulirlo attentamente con acqua corrente. Ad operazione effettuata riporlo accuratamente e serrare il tubo di carico.

- Per ottimizzare i consumi è importante utilizzare la lavastoviglie sempre a pieno carico. - Per impedire la formazione di cattivi odori o che i residui di cibo si attacchino alle stoviglie, eseguire un lavaggio a freddo. - Scegliere il ciclo di lavaggio corretto, in base al tipo di piatti, stoviglie e utensili da lavare e al grado di sporcizia. Consigli per il risparmio energetico - Prestare attenzione al quantitativo di detersivo utilizzato: quantità eccessive non incidono sulla pulizia delle stoviglie ma, al contrario, determinano un maggiore impatto ambientale. - Non è necessario risciacquare piatti, stoviglie e utensili prima di inserirli nella lavastoviglie. Suggerimenti per una lunga durata della lavastoviglie Dopo ogni lavaggio Dopo ciascun lavaggio, chiudere il rubinetto di alimentazione dell'acqua e lasciare lo sportello leggermente aperto in modo che umidità e odori non ristagnino all' interno della lavastoviglie. Staccare la spina Prima di pulire o di eseguire operazioni di manutenzione sulla lavastoviglie, staccare sempre la spina dalla presa di alimentazione. NON CORRERE RISCHI !!! Non utilizzare solventi o prodotti di pulizia abrasivi Per pulire le parti esterne e le guarnizioni in gomma della lavastoviglie, non utilizzare solventi o prodotti per la pulizia abrasivi. Utilizzare una spugna con acqua tiepida e sapone. Per eliminare macchie o residui dalla superficie interna, utilizzare una spugna inumidita con acqua e aceto di vino, oppure un prodotto specifico per la pulizia interna della lavastoviglie. In caso di spostamento o trasloco Se occorre spostare la lavastoviglie, cercare di mantenerla in posizione verticale. Se assolutamente necessario, può essere inclinata sul lato posteriore. Le guarnizioni Una delle cause del cattivo odore che a volte si forma all'interno della lavastoviglie sono i residui di cibo nelle guarnizioni. Per evitare ciò, si consiglia di pulirle periodicamente con una spugna. Prima di partire per le ferie Prima di partire per un periodo di tempo prolungato, si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota e poi di staccare la spina dalla presa, di chiudere il rubinetto di alimentazione dell'acqua e di lasciare lo sportello leggermente aperto. Ciò contribuisce ad una maggiore durata delle guarnizioni e impedisce la formazione di cattivi odori all'interno della lavastoviglie stessa. Pulizia e manutenzione speciale Il gruppo filtrante Per migliorare prestazioni e risultati, si consiglia di pulire il gruppo del filtro, che consente di trattenere le particelle di cibo rimaste nell'acqua di lavaggio e, di conseguenza, di riutilizzarla durante il ciclo. Per questo motivo si consiglia di eliminare i residui di cibo più grossi rimasti nel filtro dopo ogni ciclo di lavaggio, risciacquando il filtro e la tazza semicircolare (A) sotto l'acqua corrente. Per estrarre il gruppo del filtro, tirare l'apposita maniglia verso l'alto. L'intero gruppo del filtro (costituito dal filtro semicircolare (A) e dal filtro fine (B)) deve essere pulito almeno una volta al mese. Pulire il filtro e il filtro fine servendosi di una spazzola. Poi rimontare le parti del filtro come illustrato nelle fig- ure seguenti e reinserire l'intero gruppo nella lavastoviglie, posizionandolo nell'apposito alloggiamento e premendo verso il basso. La lavastoviglie non deve mai essere utilizzata senza i filtri. L'inserimento scorretto dei filtri può ridurre le prestazioni della lavastoviglie e danneggiare piatti e utensili. Pulizia dei bracci aspersori A volte capita che residui alimentari rimangano incrostati sui bracci aspersori e blocchino i fori (vedere "Vista da vicino - interno, lettere C-G ). Controllare periodicamente i bracci aspersori, e pulirli se necessario..42.

Messaggi di errore La lavastoviglie è equipaggiata con un sistema di autodiagnosi che segnala eventuali malfunzionamenti. Questi malfunzionamenti sono segnalati da un segnale acustico e dal lampeggiamento delle spie LED di programmazione "A". Nel caso in cui la spia del ciclo di ammollo (vedi "Pannello di comando") lampeggi rapidamente, bisogna cancellare il ciclo come descrtitto nella sezione intitolata "Cancellare o modificare un ciclo durante il lavaggio". Verificare che ci sia acqua nella rete ed il rubinetto sia aperto. Se il messaggio continua, chiamare il centro assistenza tecnica autorizzato, indicando il tipo di messaggio di errore. Se qualsiasi altra spia lampeggia rapidamente, spegnere l'apparecchio e chiamare il centro assistenza tecnica autorizzato, indicando il tipo di messaggio di errore. Qualora, nonostante questi controlli, la lavastoviglie non funzioni e/o il problema persiste, contattare il centro di asssitenza tecnica autorizzato e fornire le seguenti informazioni: - il tipo di problema; - il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetta sul fianco della parte interna dello sportello. Non ricorrere mai a tecnici non autorizzati e non permettere l'installazione di ricambi non originali. Può accadere che la lavastoviglie non funzioni o i risultati non siano soddisfacenti. Prima di contattare l'assistenza, effettuare alcune semplici verifiche. La lavastoviglie non parte Controllare che: - la spina sia inserita correttamente nella presa; - vi sia corrente nella casa; - lo sportello sia chiuso correttamente; - il tasto ON-OFF sia su "ON"; - il rubinetto dell'acqua sia aperto. La lavastoviglie non carica l'acqua Controllare che: - il rubinetto dell'acqua sia aperto e il tubo attaccato correttamente; - l'acqua arrivi alla casa e abbia pressione sufficiente; - il tubo di alimentazione dell'acqua non sia schiacciato o piegato; - il filtro del tubo di alimentazione non sia intasato. Le stoviglie non sono pulite Controllare che: - Sia stato correttamente caricato il detersivo - controllare il dosaggio ed il tipo di detersivo - il filtro del tubo di alimentazione non sia intasato. - il tubo di alimentazione dell'acqua non sia schiacciato o piegato; La lavastoviglie non scarica l'acqua Controllare che: - il tubo di alimentazione dell'acqua non sia schiacciato o piegato; Sulla superficie delle stoviglie si formano residui calcarei o una pellicola bianca Controllare che: - il coperchio del contenitore del sale sia chiuso correttamente; - il dosaggio del brillantante sia corretto. Risoluzione dei problemi.43. Installazione

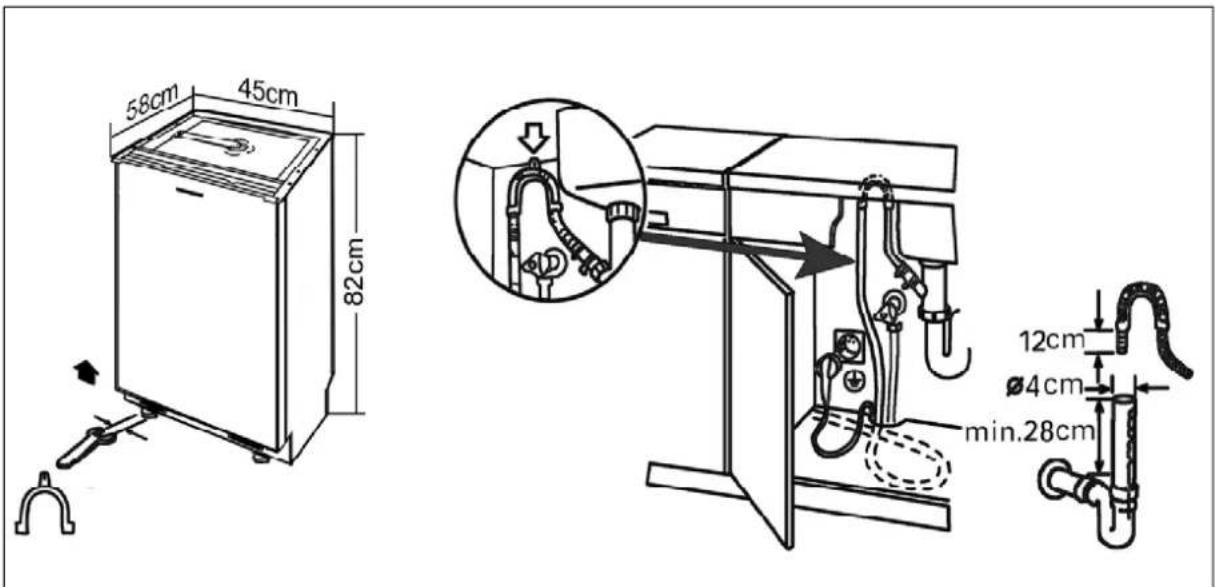

Posizionamento Posizionare la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i fianchi ai mobili o alle pareti adiacenti. La lavastoviglie è munita di tubi per l'alimentazione e lo scarico dell' acqua che possono essere orientati verso destra o sinistra per agevolare una corretta installazione dell'elettrodomestico. Livellamento Dopo avere posizionato la lavastoviglie, regolare l'altezza dei piedini (avvitandoli o svitandoli) per livellarla. In ogni caso, la lavastoviglie non deve essere inclinata più di 2°. Un buon livellamento, assicurerà il corretto funzionamento della lavastoviglie. Collegamento idraulico - Acqua fredda Attaccare il tubo flessibile per l'acqua fredda ad un connettore filettato 3/4 (gas) e verificare che sia collegato correttamente (vedi fig.2). Per qualche modello c’è un tubo di carico “Aquastop”(vedi fig.1) in cui un piccolo filtro è già contenuto nella bocca filettata. Se le tubazioni dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sia pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggiare il tubo di alimentazione e la lavastoviglie stessa. Collegamento idraulico - Acqua calda La lavastoviglie può essere collegata anche alla conduttura domestica dell'acqua calda (sistema centralizzato, impianto di riscaldamento), purché la temperatura non superi i 60°C. In questo caso, la durata del ciclo di lavaggio diminuisce di circa 15 minuti e l'efficienza del lavaggio risulta leggermente ridotta. Eseguire l'allacciamento all'acqua calda seguendo le stesse pro- cedure descritte per il collegamento alle conduzioni dell'acqua fredda. Protezione anti-allagamento La lavastoviglie è dotata di un sistema che blocca l'alimentazione dell'acqua qualora venga riscontrato un problema al tubo di alimentazione, oppure qualora si verifichino perdite all'interno dell'apparecchio, per prevenire ulteriori danni all'abitazione. Qualora, per qualsiasi ragione, la scatola contenente i componenti elettrici risulti danneggiata, staccare immediatamente la spina della lavastoviglie dalla presa. Per un corretto funzionamento del dispositivo anti-allagamento, la scatola "A" con il tubo di alimentazione deve essere attaccata al rubinetto come illustrato nella fig.1. Non è accettabile nessun altro tipo di collegamento. Il tubo di alimentazione dell'acqua non deve essere tagliato per nessun motivo, dal momento che contiene componenti elettrici sotto tensione. Qualora la lunghezza del tubo non sia adatta all'allacciamento desiderato, il tubo deve essere sostituito con un altro di lunghezza adeguata. Tale tubo può essere richiesto presso i rivenditori e i centri di assistenza specializzati. Allacciamento del tubo di scarico Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciarlo, utilizzando l'apposito supporto speciale in plastica in dotazione con la lavastoviglie (vedi fig.3). L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cm e non deve essere immersa nell'acqua. Attenzione: L'apposito supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca. Collegamento elettrico Dopo avere verificato che i valori di tensione e frequenza della corrente domestica corrispondano a quelli della targhetta nominale (posta sulla parte interna in acciaio inox dello sportello della lavastoviglie) e che l'impianto elettrico possa supportare la tensione massima riportata sulla targhetta, inserire la spina in una presa elettrica con corretta messa a terra (la messa a terra dell'apparecchio è un requisito di sicurezza imposto per legge). Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina invece di utilizzare adattatori o dispositivi analoghi, che potrebbero causare sovrariscaldamenti e bruciature. Attenzione: La spina di alimentazione della lavastoviglie dovrebbe essere sempre accessibile anche quando l’ apparecchio è installato, in modo tale che , trattandosi di un apparecchio ad incasso la manutenzione possa essere effettuata in sicurezza. fig.2 fig.1 fig.3Installazione Schema elettrico cablaggio alimentazione interruttore alimentazione indicatore sportello interruttore display pannello acqua livello interruttore lavaggio valvola sale perso spia-lampada controllo pannello temperaturalimitatore radiatore rel RELE’
