LSI6012SH - Lavastoviglie NARDI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie da incasso
Marca e modello	Nardi LSI6012SH
Dimensioni (L x P x H)	59,6 x 55 x 82 cm
Capacità	12 coperti standard
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza assorbita totale	1950 W
Corrente massima	10 A
Pressione dell'acqua	0,03 - 0,6 MPa
Programmi di lavaggio	Intensivo, Normale, Leggero, Rapido, Ammollo
Consumo energetico (programma normale)	1,24 kWh
Consumo d'acqua (programma normale)	16 L
Durata del programma normale	102 min
Addolcitore d'acqua	Sì, regolabile in base alla durezza
Distributore di brillantante	Sì, regolabile su 6 posizioni
Distributore di detersivo	Sì, due scomparti (prelavaggio e lavaggio)
Sistema di sicurezza	Aquastop anti-allagamento
Tipo di installazione	Da incasso, regolazione dei piedini
Vasca	Acciaio inossidabile
Cestello superiore regolabile in altezza	Sì
Cestello per posate	Sì, rimovibile e regolabile
Filtri	Sistema di filtrazione da pulire regolarmente

Domande frequenti - LSI6012SH NARDI

Come riempire il serbatoio del sale?

Rimuovi il cestello inferiore, svita il tappo del serbatoio del sale. Se è la prima volta, riempi prima con acqua. Posiziona l'imbuto fornito e versa circa 2 kg di sale speciale per lavastoviglie. Riavvia accuratamente il tappo. È normale che un po' d'acqua fuoriesca. Avvia un ciclo di lavaggio subito dopo per evitare la ruggine.

Come regolare la durezza dell'acqua sull'addolcitore?

Il serbatoio del sale ha una rotella con una freccia. Girala in senso antiorario dalla posizione '-' verso '+' in base alla durezza della tua acqua. Consulta la tabella nel manuale per conoscere l'impostazione corrispondente alla tua durezza (misurata in mmol/l). Ad esempio, per una durezza da 4,5 a 8,9 mmol/l, imposta su MED (posizione media).

Come riempire il distributore di brillantante?

Ruota il tappo '1' in senso antiorario per aprirlo. Versa il brillantante senza superare il livello max. Puoi regolare la quantità girando la vite '2' con un cacciavite (6 posizioni, la posizione 3 è normale). Un dosaggio troppo alto può lasciare aloni, troppo basso tracce d'acqua.

Cosa fare se la lavastoviglie non si avvia?

Controlla i seguenti punti: fusibili della casa, presa collegata, porta correttamente chiusa, programma selezionato, rubinetto dell'acqua aperto e filtro del flessibile di alimentazione dell'acqua non ostruito. Se tutto è in ordine, scollega per qualche minuto e riprova.

Perché le stoviglie non si asciugano correttamente?

Assicurati di aver selezionato un programma con asciugatura. Verifica che il distributore di brillantante sia pieno e regolato su una posizione sufficiente (aumenta il dosaggio se necessario). Togli le stoviglie dopo il completo raffreddamento. I bicchieri di plastica o i pezzi assorbenti potrebbero asciugarsi meno bene.

Come pulire i filtri della lavastoviglie?

Dopo ogni risciacquo, controlla i filtri. Svitare il microfiltro '7' quindi estrarre il gruppo filtrante '8'. Pulisci i filtri sotto acqua corrente per rimuovere i residui. Riposiziona il gruppo e riavvita il microfiltro. Filtri ostruiti possono compromettere il lavaggio.

Perché ci sono macchie bianche sulle stoviglie?

Può essere dovuto a una mancanza di sale rigenerante (acqua calcarea), una regolazione della durezza troppo bassa, o un brillantante insufficiente. Controlla il livello di sale e brillantante, e regola l'addolcitore in base alla durezza della tua acqua. Se usi un detersivo senza fosfati, provane uno con fosfati.

Come installare correttamente la lavastoviglie?

Posiziona l'apparello con la schiena al muro, regola i piedini per livellarlo (inclinazione < 2°). Collega il tubo di alimentazione dell'acqua fredda al rubinetto (con Aquastop se presente). Collega il tubo di scarico a una condotta di almeno 4 cm, a un'altezza di 40-100 cm. Assicurati che la presa di corrente sia accessibile e che la tensione corrisponda a quella della targhetta.

Cosa fare in caso di perdita d'acqua?

Chiudi immediatamente il rubinetto dell'acqua e scollega l'apparecchio. Verifica che la scatola Aquastop (se presente) non sia danneggiata. Controlla i raccordi dei tubi. Se la perdita proviene dall'interno, il sistema anti-allagamento potrebbe aver tagliato l'acqua. Contatta il servizio di assistenza se necessario.

Posso usare pastiglie 3 in 1 in questa lavastoviglie?

Sì, questa lavastoviglie accetta pastiglie 3 in 1, ma è progettata per risultati ottimali con polvere o liquido. Le pastiglie non sono consigliate per i programmi Rapido e Ammollo. Non mettere mai la pastiglia nel cestello delle posate, usa il distributore di detersivo.

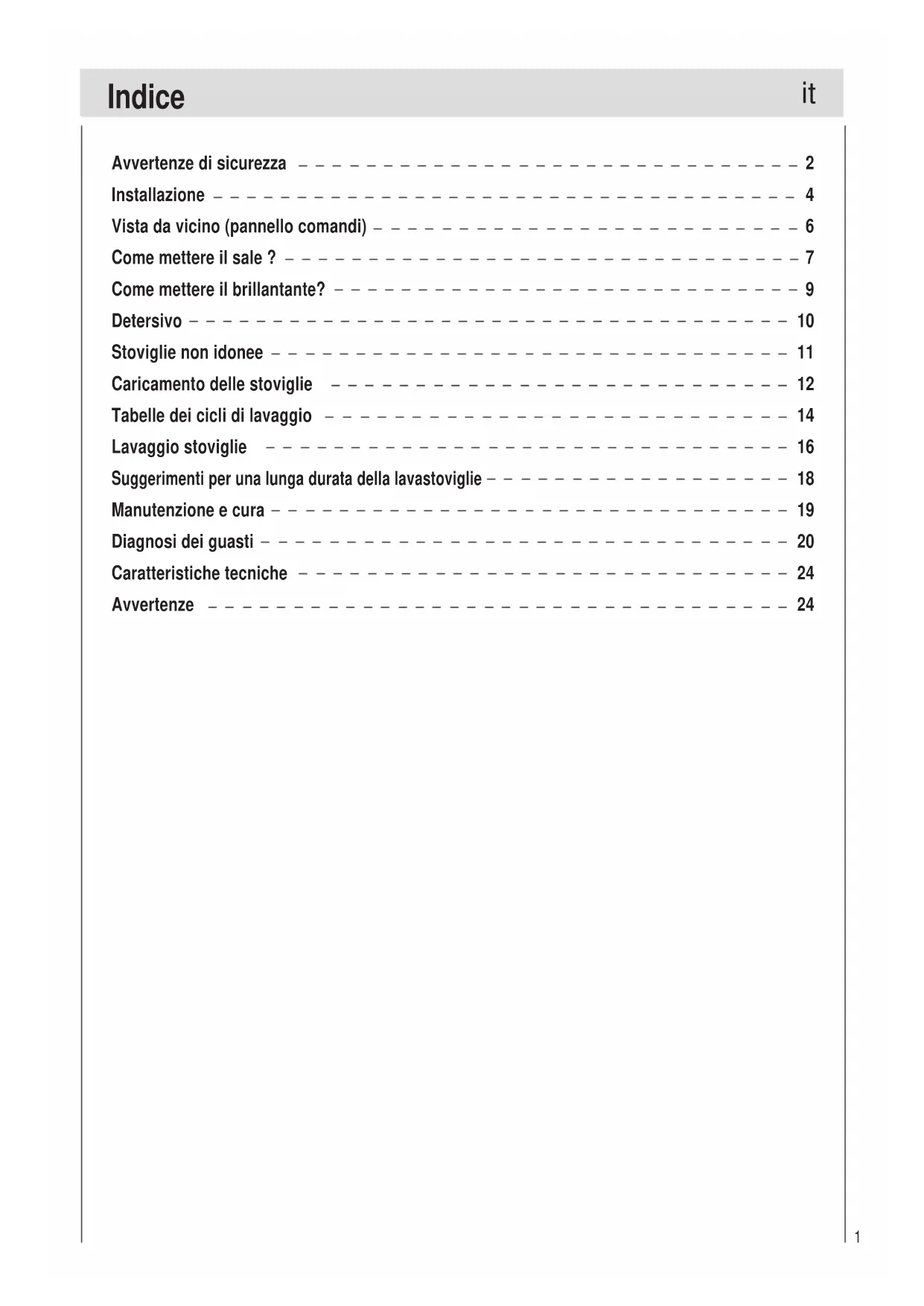

MANUALE UTENTE LSI6012SH NARDI

Avvertenze di sicurezza 2

Installazione 4

Vista da vicino (pannello comandi) - - - - - - - - - - - - - - - - - - - - 6

Come mettere il sale? - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Come mettere il brillantante? - - - - - - - - - - - - - - - - - - - - - - - 9

Detersivo 10

Stoviglie non idonee 11

Caricamento delle stoviglie 12

Tabelle dei cicli di lavaggio 14

Lavaggio stoviglie 16

Suggerimenti per una lunga durata della lavastoviglie - - - - - - - - - - - - - - - - - - 18

Manutenzione e cura - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Diagnosi dei guasti - - - - - - - - - - - - - - - - - - - - - - - - - 20

Caratteristiche tecniche 24

Avvertenze 24

Alla consegna

• Controllare subito la presenza di eventuali danni di transporto all'imballaggio e alla lavastoviglie. Non mettete in funzione un apparecchio danneggiato, ma consultate il Vostro formitore.
• Siete pregati di smaltire il materiale d'imballaggio secondo le norme.

Nell'installazione

• Eseguire l'installazione e l'allacciamento secondo le istruzioni per l'installazione e il montaggio.
• Durante i lavori d'installazione la lavastoviglie non deve essere collegata alla rete elettrica.
• Assicurarsi che il sistema di collegamento a massa dell'impianto elettrico domestico sia installato a norma.
• Le condizioni del collegamento elettrico e le indicazioni sulla targhetta d'identificazione della lavastoviglie devono coicidere.
• Per il collegamento elettrico non usare mai una prolunga.
• Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o gli apparecchi integrabili solo sotto a piani di lavoro continui, avvitati ai mobili contigui.
• La spina di alimentazione deve restare accessibile dopo l'installazione dell'apparecchio.
• La scatola di plastica per l'attacco dell'acqua contiene una valvola elettrica. Nel tubo flessibile di alimentazione passano i cavi elettrici di collegamento. Non tagliare questo tubo, non immergere la scatola di plastica nell'acqua.
• Durante l'installazione, il cavo di alimentazione non deve essere eccessivamente o pericolosamente piegato o schiacciato

Nell'uso quotidiano

• La lavastoviglie deve essere utilizzata esclusivamente da persone adulte per il lavaggio di stoviglie e utensili da cucina.
• Questo apparecchio non può essere installato all'aperto, nemmeno in aree coperte da un tetto; inoltre è molto pericoloso lasciarlo esposto agli agenti atmosferici.
• Non sedersi, né salire sulla porta aperta. L'apparecchio potrebbe ribaltarsi.
• L'acqua nella vasca di lavaggio non è potabile.
• Non introdurre solventi nella vasca di lavaggio. Vi è pericolo di esplosione.
• Durante lo svolgimento del programma, aprire la porta solo con precauzione. Vi è pericolo di furiuscita di spruzzi d'acqua.
• Non toccare la resistenza durante o dopo un ciclo di lavaggio.
• Regole fondamentali da seguire quando si utilizza l'elettrodomestico:
• Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati.
• Evitare l'impiego di prolunghe o di doppie prese.
• Se l'apparecchio non funziona in maniera corretta, oppure prima di eseguire la manutenzione, scollegare l'alimentazione elettrica.

Bambini in casa

• Questo apparecchio non deve essere utilizzato da bambini o da persone inferme senza la supervisione di un adulto.
• Non lasciare giocare i bambini con questo apparecchio.
• Tenere i detersivi fuori dalla portata dei bambini e evitare che si avvicinino alla lavastoviglie quando lo porta è aperta.

In caso di danni

• In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di corrente. Poi, consultare la sezione intitolata "Diagnosi dei guasti". Se non è possibile risolvere il problema, contattare un centro assistenza.
• Solo il personale specializzato è autorizzato a fare riparazioni.
• Se il cavo di allacciamento all'impianto elettrico e' difettoso, esso deve essere sostituito esclusivamente da personale qualificato o dal servizio tecnico a causa del pericolo di scosse elettriche.
• Per mantenere a lungo L'EFFICIENZA e la SICUREZZA di questo apparecchio, consigliamo di:
• contattare esclusivamente i centri di assistenza autorizzati dal produttore.
• non permettere l'installazione di ricambi non originali.

Per la rottamazione

• Gli elettrodomestici che non possono più essere utilizzati, devono essere resi inutilizzabili tagliando il cavo di alimentazione e togliendo la chiusura dello portello.
• Provvedere ad una corretta rottamazione dell'apparecchio.

Tensione di danneggiamento

Attenzione:

I bambini possono rimanere imprigionati all'interno dell'apparecchiatura (pericolo di asfissia) o trovarsl in altre situazioni di pericolo.

Quindi: staccare la spina elettrica e il filo di rete, mettendolo da parte. Rovinare la serratura della porta in modo che questa non possa più chiudersi.

Posizionamento della lavastoviglie

Sistemare la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i fianchi ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di alimentazione e scarico che possono essere posizionati a destra o a sinistra per semplificare una corretta installazione dell'elettrodomestico.

Livellamento della lavastoviglie

Dopo avere posizionato la lavastoviglie, regolare l'altezza dei piedini (avvitandoli o svitandoli) per livellarla. In ogni caso, la lavastoviglie non deve essere inclinata più di 2°. Un corretto livellamento della lavastoviglie, contribuisce ad aumentare le prestazioni.

Allacciamento dell'acqua fredda

Attaccare il tubo flessibile per l'acqua fredda ad un connettore filettato 3/4 (gas) e verificare che sia collegato correttamente (vedi fig.A).

Alcunos modellos hanno un sistema de anti-allagamento "Aquastop" dentro il tubo alimentazione del acqua (vedi fig.B) dove il filtro piccolo si trova già fissato nella estremità con filamento.

Se le tubazioni dell'acqua sono nuove o non sono state utilizzare per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sia pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggiare il tubo di alimentazione della lavastoviglie.

Attenzione:

L'apparecchio deve'essere connesso alla presa d'acqua con tubo nuovo. Non utilizzare, per l'allacciamento, tubi già usati in precedenza.

Protezione anti-allagamento

La lavastoviglie è dotata di un sistema che blocca l'alimentazione dell'acqua qualora venga riscontrato un problema al tubo di alimentazione, oppure qualora si verifichino perdite all'interno dell'apparecchio, per prevenire ulteriori danni all'appartamento. Qualora, per qualsiasi ragione, la scatola contenente i componenti elettrici risulti danneggiata, staccare immediatamente la spina della lavastoviglie dalla presa. Per un corretto funzionamento del dispositivo anti-allagamento, la scatola "A" (Aquastop) con il tubo di alimentazione deve essere attaccata al rubinetto come illustrato nella fig.B. Non è accettabile nessun altro tipo di collegamento. Il tubo di alimentazione dell'acqua non deve essere tagliato per nessun motivo, dal momento che contiene componenti elettrici sotto tensione. Qualora la lunghezza del tubo non sia adatta all'allacciamento desiderato, il tubo deve essere sostituito con un altro di lunghezza adeguata. Tale tubo può essere richiesto presso i rivenditori e i centri di assistenza specializzati.

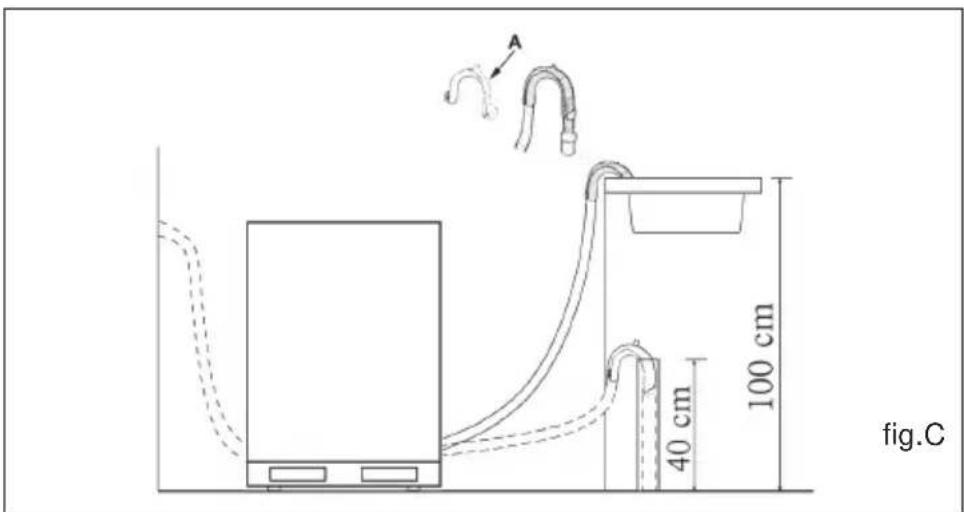

Allacciamento del tubo di scarico

Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciarlo, utilizzando l'apposito supporto speciale in plastica in dotazione con la lavastoviglie (vedi fig.C). L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cm e non deve essere immersa nell'acqua.

A 40 cm 100 cm fig.C

Attenzione:

l'apposito supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca.

Collegamento elettrico

Dopo avere verificato che i valori di tensione e frequenza della corrente domestica corrispondano a quelli della targhetta nominale (posta sulla parte interna in acciaio inox della porta della lavastoviglie) e che l'impianto elettrico possa supportare la tensione massima riportata sulla targhetta, inserire la spina in una presa elettrica correttamente messa a terra (la messa a terra dell'apparecchio è un requisito di sicurezza imposto per legge).

Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina invece di utilizzare adattatori o dispositivi analoghi che potrebbero causare surriscaldamenti e bruciature.

Attenzione:

La spina della lavastoviglie deve essere accessibile anche quando l'apparecchio è installato come una parte incassata in modo che la manutenzione possa essere fatta con sicurezza.

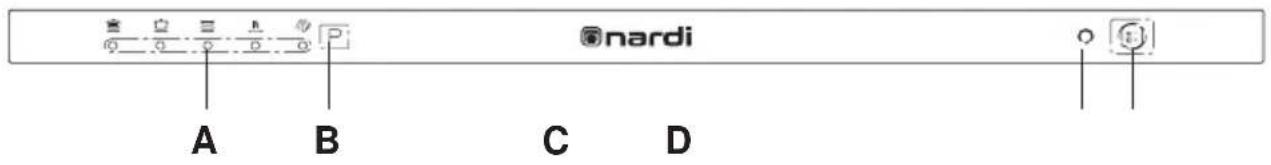

Vista da vicino (pannello comandi)

A B C D nardi

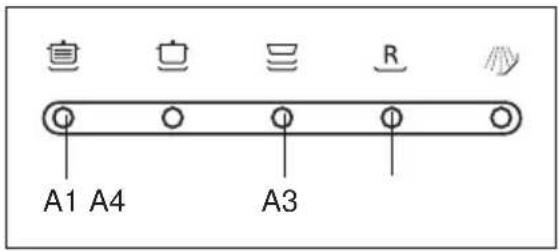

A Indicatori programmi

B Tasto Programmi

C Lampada spia ON-OFF

D Tasto ON-OFF

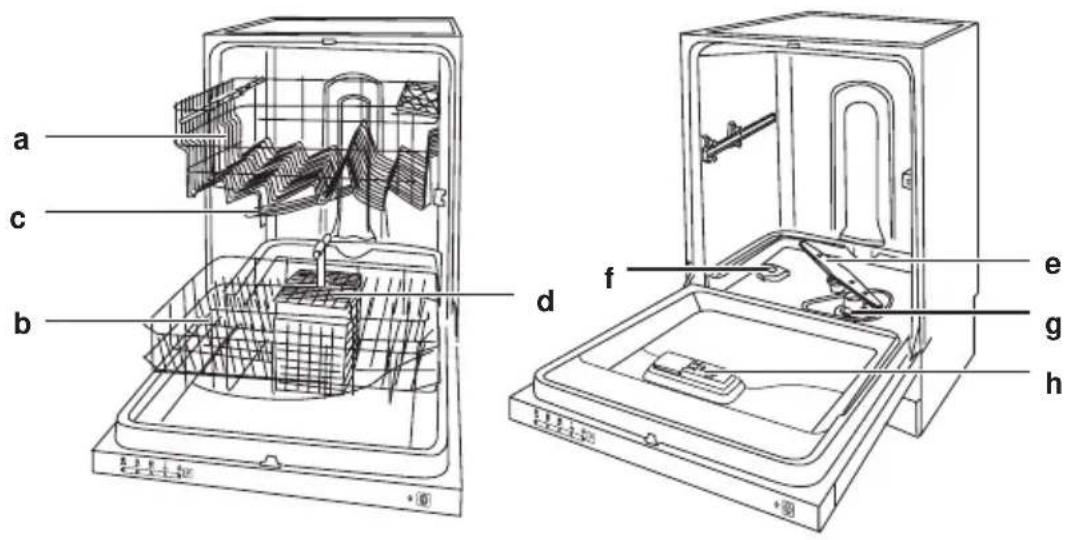

Vista da vicino (Interno)

a c b d f e g h

a Cestello superiore

b Cestello inferiore

c Braccio di lavaggio superiore

d Cesto per argenteria

e Braccio di lavaggio inferiore

f Tappo contenitore sale

g Filtro lavaggio

h Contenitore detersivo e brillantante

Sale

La durezza dell'acqua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi.

Questo elettrodomestico è dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'acqua.

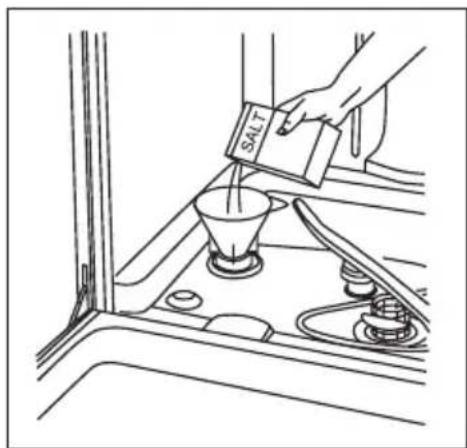

Inserimento del sale nell'addolcitore

Utilizzare esclusivamente sale per lavastoviglie. Il contenitore del sale si trova sotto al cestello inferiore e deve essere riempito nel modo seguente:

• Estrarre il cestello inferiore e svitare e togliere il tappo del contenitore del sale.
• Prima di inserire il sale per la prima volta, riempire il contenitore con acqua.
• Posizionare l'estremità dell'imbuto (in dotazione) nel foro e inserire circa 2 kg di sale. è normale che fuoriesca una piccola quantità di acqua dal contenitore.
  • Riavvitare con attenzione il tappo.

SALT

Importante: Per impedire la formazione di ruggine, inserire il sale subito prima dell'inizio di un ciclo di lavaggio.

Regolazione del consumo del sale

La lavastoviglie è predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua disponibile. Ciò permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo.

Per regolare il consumo di sale, procedere nel modo seguente:

• Svitare il tappo del contenitore del sale;
• Sul collo del contenitore è presente un anello con una freccia (vedi figura la adestea).
• Se necessario, ruotare l'anello in senso antiorario, dal simbolo "-" verso il simbolo "+" in base alla durezza dell'acqua.

Per eseguire le regolazioni, si consiglia vivamente di consultare la seguente tabella:

Durezza dell'acqua
Livello	^	^	mmol/l	Posizione selettore	Consumo sale (grammi/ciclo)	Autonomia (cicli/2kg.)
1	0 - 10 0	17 0 - 1	,7	/	0	/
2			1,8 - 4,41	8 - "4410 -	25 20	60
3	25 - 50 4	5 - 89 4	5 - 8,9	MED	40	40
4		>89>5	0 >8,9		60"+"	25

Brillantante

Il brillantante viene usato nel risciacquo, per ottenere bicchieri brillanti e stoviglie senza macchie. Il contenitore si trova nel pannello interno della porta.

Per aprire il contenitore del brillantante, ruotare il tappo "1" in senso antiorario quindi aggiungere il brillantante, prestando attenzione a non farlo fuoriuscire.

Il quantitativo di brillantante necessario per un ciclo di lavaggio può essere regolato ruotando l'apposito dosatore "2", posizionato sotto al coperchio "1", con un cacciavite.

Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale è la numero 3.

il corretto dosaggio del brillantante migliora l'asciugatura delle stoviglie. Se sulle stoviglie rimangono gocce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore. Se invece le stoviglie presentano striature bianche, regolare il dosatore su un'impostazione inferiore.

Detersivo

Utilizzare esclusivamente detersivi per lavastoviglie. Il contenitore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguendo le istruzioni contenute nella "Tabella dei cicli di lavaggio". Il contenitore del detersivo si trova nel pannello interno dello portello.

3 4

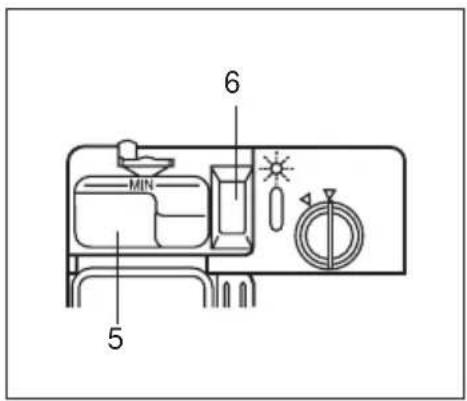

Inserimento del detersivo

• Per aprire il coperchio "3" del contenitore, premere il pulsante "4".
• Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "5".
• Il detersivo per il ciclo di pre-lavaggio deve essere inserito nello scomparto "6".
• Dopo avere inserito il detersivo, chiudere il coperchio premendolo fino a sentire un clic.

MIN 6 5

Nota:

per semplificare la chiusura del coperchio, eliminare eventuali residui di detersivo in eccesso dal contenitore.

Nota:

l'uso delle pastiglie 3 in 1 o simili è vietato se viene selezionato il programma rapido o l'ammollo.

Avvertimento:

Non inserire le pastiglie nella vaschetta o nel cestello delle posate, poiché il lavaggio sarebbe di scarsa qualità. La pastiglie devono essere inserite nel dosatore del detergente.

Nella lavastoviglie non dovreste lavare:

posate e stoviglie di legno. Esse lisciviano e assumono un brutto aspetto; inoltre i collanti usati per il legno non resistono alle temperature raggiunte. Oggetti di vetro decorati e vasi sensibili, specialmente stoviglie antiche o irrecuperabili. Quelle decorazioni non erano ancora resistenti al lavaggio in lavastoviglie.

Non idonei sono inoltre anche pezzi in materiale plastico sensibile all'acqua calda, stoviglie in rame ed in stagno. Le decorazioni su vetro, i pezzi in alluminio e argento durante il lavaggio possono tendere a cambiare colore e sbiancare. Anche alcuni tipi di vetro dopo molti lavaggi possono diventare opachi. Inoltre non introdurre nella lavastoviglie materiali assorbenti, come spugne e panni.

Aviso:

in futuro acquistare solo stoviglie per le quali venga confermata l'idoneità al lavaggio in lavastoviglie.

Avvertenza

Nella lavastoviglie non devono essere lavate stoviglie sporcate con cenere, cera, grasso lubrificante o colori.

Danni a bicchieri e stoviglie

Cause:

• Tipo di bicchieri e metodi di produzione dei bicchieri.
  • Composizione chimica del detersivo.
• Temperatura dell'acqua e duranta del programma della lavastoviglie.

Aviso:

• usare bicchieri e porcellana indicati dal produttore come resistenti al lavaggio in lavastoviglie.
• Usare un detersivo indicato come delicato per le stoviglie. Informarsi presso il produttore del detersivo.
• Selezionare un programma con la minore temperatura possibile e la più breve durata di programma possibile.
• Al fine di evitare danni, dopo il termine del programma togliere al più presto vetri e posate dalla lavastoviglie.

Prima di inserire i piatti nella lavastoviglie, eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell'elettrodomestico.

Se i residui alimentari presenti su pentole e padelle sono particolarmente difficili da eliminare, consigliamo di lasciarli in ammollo prima di procedere al lavaggio. Ciò evita di dovere effettuare ulteriori cicli di lavaggio. Estrarre il cestello per semplificare il caricamento della lavastoviglie.

Come riempire il cestello inferiore

Si consiglia di disporre sul cestello inferiore le stoviglie maggiormente sporche: pentole, padelle, coperchi, piatti e contenitori di portata, come illustrato nella figura a destra.

Si consiglia di posizionare i piatti di portata e i coperchi sui fianchi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore.

• Pentole e ciotole devono essere poste sempre rivolte verso il basso (vedi fig.D).
• Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua.
• Il cestino per l'argenteria può essere raddoppiato (vedere Fig.E) in modo da poter utilizzare solo una sezione se il carico per l'argenteria è leggero. Si crea inoltre spazio per altre pentole e padelle ed è possibile posizionare il cestino per l'argenteria anche nel cestello superiore.
• L'argenteria deve essere posizionata nell'apposito cestino con le impugnature sulla parte inferiore;se il cestello ha dei cestini laterali,i cucchiai devono essere inseriti singolarmente nelle appositi spazi.Gli utensili particolarmente lunghi devono essere posizionati in orizzontale nella parte anteriore del cestello superiore.

AVVERTIMENTO

Coltelli e gli altri utensili con punti acuti devono essere caricati nel cesto coi loro punti verso il basso o sistemati in una posizione orizzontale.

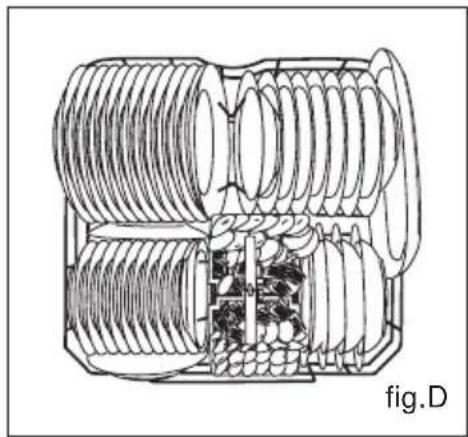

Carica normale

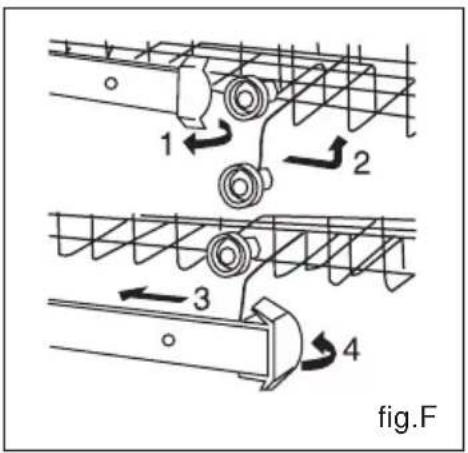

Come riempire il cestello superiore

Il cestello superiore è predisposto per stoviglie più delicate e leggere, come bicchieri, tazze da caffè e tè, piattini, piatti e coppette, oltre che piccole padelle (purché non eccessivamente sporche).

• Posizionare i piatti e le pentole in modo che non vengano mossi dallo spruzzo dell'acqua.
• L'altezza del cestello superiore può essere regolata usando le manopole laterali (vedi fig.F).

Aggiustare il cestello superiore al livello più alto e ci sarà più spazio per altre pentole e piatti sul cestello inferiore.

1 2 3 4 fig.F

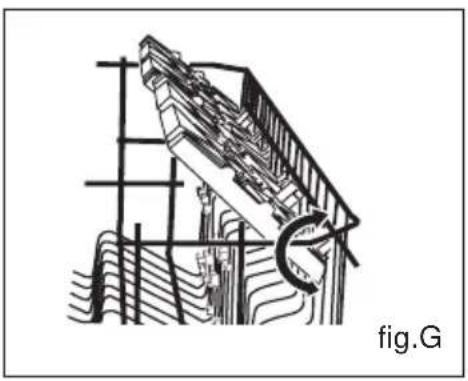

Supporto

Appogiare I bicchieri alti e stoviglie con manico lungho su scaffale, anzi che sui altiri stoviglie da lavare (vedi fig.G).

Programma di lavaggio	Tipo di stoviglie p.es. porcellana, pentole, posate, bicchieri ecc.	Tipe di resti di cibo	Quantità di resti di cibo	Adesione dei resti di cibo	Descrizione del ciclo
Lavaggio intensivo	Resistenti	minestre, soufflé, sughi, patate, pasta, riso, uova, arrosti	Molti Forte		Pre-lavaggio con acqua calda.Lavaggio prolungato da 70°C.Risciacquatura con acqua fredda.Risciacquatura con acqua calda.Asciugatura.
Lavaggio Normale					Pre-lavaggio con acqua fredda.Lavaggio prolungato da 55°C.Risciacquatura con acqua fredda.Risciacquatura con acqua calda.Asciugatura.
Lavaggio leggero (EN50242)		m i n e s t r e , patate, pasta, riso, uova, arrosti	Pocchi	Debole	Pre-lavaggio con acqua fredda.Lavaggio prolungato da 50°C.Risciacquatura con acqua fredda.Risciacquatura con acqua calda.Asciugatura.
Risciacqui		caffè, dolce, latte, salsicce, bevande fredde, insalate	Pocchissimi	Debole	Lavaggio breve a 40°C.Risciacquatura con acqua fredda.
Ammollo		sciacqare le stoviglie sotto acqua corrente se restano molti giorni in lavastoviglie prima del lavaggio.			Breve lavaggio freddo ad evitare che il residuo di cibo possa essere essiccato sui piatti.

Avvio ritardato	Detersivo		Brillantante
	Pre-lavaggio	Lavaggio prolungato
●	5g	25g	●
●	5g	25g	●
●	5g	25g	● (*)
●	—	15g	—
●	—	—	—

Valore misurato in laboratorio secondo la norma europea EN 50242.

Duranta in minuti	Consumo corrente in kWh	Consumo acqua in litri
112	1.62	18
102	1.24	16
162	1.05	15
32	0.40	9
12	0.02	3

Selezione del programma

Secondo il tipo di stoviglie e la quantita e lo stato dei residui di cibo, nella tabella programmi potete trovare un'indicazione precisa del programma necessario.

Trovate il relativo svolgimento del programma ed i rispettivi dati di programma nella parte a destra della tabella programmi.

Un esempio:

Per stoviglie miste con molti residui di cibo fortemente aderenti usage il programma « Normale» □.

Consiglio per il risparmio

Se la macchina è poco carica, spesso è sufficiente il successivo programma meno energico.

Dati di programma

I dati di programma indicati si riferiscono a condizioni normali. Maggiori differenze possono verificarsi a causa di:

• diversa quantità di stoviglie
- temperatura di alimentazione dell'acqua
- pressione della conduttura dell'acqua
- temperatura ambiente
- tolleranze della tensione di rete
- e tolleranze dipendenti dalla macchina ( p.es. temperatura, quantità d'acqua, ...)

Inserire l'apparecchio

• Aprire il rubinetto dell'acqua.
• Alla fine del programma aprire la porta.
• Inserire il Tasto ON-OFF "D", L'indicatore "C" ON-OFF si accende.
• Premere il tasto "B", l'indicatore "A" si accende.
• Chiudere la porta, l'indicatore "A" inizia a lampeggiare ed il programma parte automaticamente.

A B C D

Fine del programma

- Sei segnali sonori indicano che il ciclo di lavaggio è terminato e tutti gli indicatori si spengono eccetto "ON-OFF".

Spegnere l'apparecchio

Alcuni minuti dopo il termine del programma:

• Alla fine del programma aprire la porta.
• Inserire il Tasto ON-OFF "D".
• Togliere le stoviglie dopo il raffreddamento.

Interruzione del programma

• Aprire la porta. Attenzione! Pericolo di fuoriuscita di spruzzi d'acqua dall'apparecchio. Aprire completamente solo quando il braccio di lavaggio non gira più.
• Se la porta e aperta, un signalo acustico donna 10 volte un beep tutti gli 30 secondi.
• In caso di allacciamento ad acqua calda, oppure quando la macchina ha già effettuato il riscaldamento e la porta dell'apparecchio è stata aperta, prima accostare la porta per qualche minuto e poi chiuderla. Altrimenti la porta può aprirsi di scatto per espansione.

Suggerimenti per una lunga durata della lavastoviglie

Dopo ciascun lavaggio

Dopo ciascun lavaggio, chiudere il rubinetto di alimentazione dell'acqua e lasciare la porta leggermente aperta in modo che umidità e odori non rimangano all'interno della lavastoviglie.

Staccare la spina

Prima di pulire o di eseguire operazioni di manutenzione sulla lavastoviglie, staccare sempre la spina dalla presa di alimentazione. Non correre rischi.

Non impiegare solventi o prodotti di pulizia abrasivi

Per pulire le parti esterne e le guarnizioni in gomma della lavastoviglie, non utilizzare solventi o prodotti per la pulizia abrasivi. Utilizzare una spugna con acqua saponata tiepida.

Per eliminare macchie o residui dalla superficie interna, utilizzare una spugna inumidita con acqua e aceto di vino, oppure un prodotto specifico per lavastoviglie.

Spostamento della lavastoviglie

Se occorre spostare la lavastoviglie, cercare di mantenerla in posizione verticale. Se assolutamente necessario, può essere ribaltata sul dorso.

Guarnizioni

Una delle cause del cattivo odore che a volte si forma all'interno della lavastoviglie sono i residui di cibo nelle guarnizioni. Per evitare ciò, si consiglia di pulirle periodicamente con una spugna.

La porta non dovrebbe essere lasciata nella posizione aperta perché questo potrebbe presentare un azzardo d'inciampare.

Prima di partire per le ferie

Prima di partire per un periodo di tempo prolungato, si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota e poi di staccare la spina dalla presa, di chiudere il rubinetto di alimentazione dell'acqua e di lasciare la porta leggermente aperta. Ciò contribuisce ad una maggiore durata delle guarnizioni e impedisce la formazione di cattivi odori all'interno della lavastoviglie.

Il controllo e la manutenzione regolari alla macchina contribuiscono ad prevenire guasti. Ciò comporta un risparmio di tempo. Perciò ogni tanto doveste guardare attentamente l'interno della Vostra lavastoviglie.

Stato generale della macchina

• Controllare se nella vasca di lavaggio vi sono depositi di grasso e calcare. se si riscontrano simili depositi.
• Lavare accuratamente la macchina con detersivo.

Filtri

I filtri "7, 8" impediscono alle impurità grossolane nell'acqua di lavaggio di raggiungere la pompa. Queste impurità talvota possono otturare i filtri.

• Dopo ogni lavaggio, controllare se i filtri trattengono residui, ed eventualmente pulirli.
• Svitando il filtro grosso "7" si può estrarre il gruppo filtri "8". Rimuovere i resti e lavare i filtri sotto acqua corrente.
• Collocare il gruppo filtri "8" e rimettere il filtro grosso "7".

Bracci di lavaggio

Calcare e impurità nell'accqua di lavaggio possono bloccare gli ugelli e i supporti dei bracci di lavaggio "9" e "10".

• Controllare se gli ugelli di uscita dei bracci di lavaggio sono otturati da residui di cibo.
• Eventualmente estrarre verso l'alto il braccio inferiore"10".
• Svitare il braccio superiore "9".
• Pulire i bracci di lavaggio sotto acqua corrente.
• Innestare o avvitare di nuovo i bracci di lavaggio.

Eliminare da soli piccoli guasti

Secondo l'esperienza, la maggior parte dei disturbi, che si verificano nell'uso quotidiano, possono essere eliminati da Voi stessi, senza necessità di rivolgersi al servizio assistenza clienti. Con ciò si risparmiano naturalmente costi e si assicura rapidamente la disponibilità della macchina. Il seguente sommario si propone di aiutarvi a trovare le cause dei degli eventuali disturbi.

Disturbo...

...all'accensione

L'apparecchio non si avvia

• Fusibile domestico guasto.
• Spina dell'apparecchio non infilata.
• Porta dell'apparecchio non chiusa correttamente.
• Tasto programma non premuto.
• Rubinetto dell'acqua non aperto.
• Filtro otturato nel tubo flessibile di alimentazione dell'acqua.

- Il filtro si trova nel raccordo dell'Aquastop oppure del tubo flessibile di alimentazione.

Attenzione

Tenere presente:

Le riparazioni devono esser eseguite solo da personale specializzato. Da riparazioni inappropriate possono derivare danni considerevoli e pericoli per l'utilizzatore.

...con l'apparecchio stesso

Quando emette 10 piccoli segnali sonori ogni 30 secondi e gli indicatori di programma “A1, A2” lampeggiano. Ha già verificato che:

- la porta sia chiusa correttamente.

Quando emette 10 piccoli segnali sonori ogni 30 secondi e gli indicatori di programma “A1, A4” lampeggiano. Ha già verificato che:

- il tubo di scarico è troppo basso.

A1 A2

A1 A4

Quando emette 10 piccoli segnali sonori ogni 30 secondi e gli indicatori di programma "A1,A3,A4" lampeggiano. Ha già verificato che:

• il tubo di scarico è piegato o otturato.
• Il tubo di scarico è troppo in alto

Quando emette 10 piccoli segnali sonori ogni 30 secondi e gli indicatori di programma "A1,A2,A3" lampeggiano. Ha già verificato che:

• il rubinetto dell'acqua sia aperto ed il tubo sia collegato correttamente.
  • Ci sia fornitura d'acqua e che ci sia sufficiente pressione
• Il tubo di entrata dell'acqua non sia piegato o otturato.
  • Il filtro del tubo di carico dell'acqua non sia otturato.
  • Il tubo di scarico sia troppo basso.

Quando emette 10 piccoli segnali sonori ogni 30 secondi e gli indicatori di programma "A1,A3" o "A1, A2,A3,A4" lampeggiano, CONTATTARE IL Più VICINO CENTRO ASSISTENZA.

Se dopo avere effettuato tutti questi controlli la lavastoviglie continua a non funzionare o se vengono visualizzati altri errori,è possibile spegnere la lavastoviglie e attendere alcuni minuti. È possibile riaccenderla,riprovare e se continua a non funzionare o i problemi persistono, contattare il centro di assistenza autorizzato più vicino e fornire i seguenti dati:

• il tipo di problema;
• il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetta sul fianco della parte interna della porta.

Il braccio di lavaggio inferiore non gira liberamente

- Il braccio di lavaggio è bloccato da parti minuti o da residui di cibo.

Il coperchio del detersivo non si chiude

• Contenitore del detersivo troppo pieno.
• Meccanismo bloccato da residui di detersivo aderenti.

Gli indicatori luminosi non si spengono dopo il lavaggio

- Interruttore principale ancora inserito.

Residui di detersivo dopo il lavaggio aderiscono nel contenitore del detersivo

- Al riempimento il contenitore era umido, versare il detersivo solo nel contenitore asciutto.

A1 A4 A3

A1 A2 A3

Alla fine del programma resta acqua nell'apparecchio

• Il tubo di scarico dell'acqua è otturato o strozzato.
• La pompa di scarico dell'acqua è bloccata.
  • I filtri sono otturati.
• Il programma non è ancora terminato. Attendere la fine del programma.

...e nel lavaggio

Insolita formazione di schiuma

• Detersivo per lavaggio a mano nel contenitore di brillantante.
• Il brillantante versato può causare un'eccessiva formazione di schiuma durante la successiva operazione di lavaggio. Si consiglia pertanto di rimuovere con un panno il brillantante fuoriuscito.

L'apparecchio si ferma durante il lavaggio

• Alimentazione elettrica interrotta.
• Alimentazione dell'acqua interrotta.

Rumore battente durante il lavaggio

- Il braccio di lavaggio urta contro stoviglie.

Rumore di acciottolio durante il lavaggio

- Stoviglie non disposte correttamente.

Rumore battente delle valvole di riempimento

- Dipende dall'installazione della tubazione dell'acqua e non ha conseguenze sul funzionamento della macchina. Impossibile rimediare.

... sulle stoviglie

Residui di cibo restano attaccati alle stoviglie

• Le stoviglie sono state disposte male, i getti d'acqua non hanno potuto colpire la superficie.
• Il cesto era troppo pieno.
• Le stoviglie sono disposte l'una a contatto con l'altra.
• É stato messo troppo poco detersivo.
• É stato selezionato un programma di lavaggio troppo debole.
• Qualche stoviglia impediva la rotazione del braccio di lavaggio.
• Gli ugelli del braccio di lavaggio sono otturati da residui di cibo.
  • I filtri sono otturati.
• I filtri sono inseriti male.
• La pompa di scarco dell'acqua è bloccata.

Alterazione di colore sui pezzi in materiale plastico

• É stato riempito troppo poco detersivo.
• Il detersivo ha un effetto candeggiante troppo ridotto. Sostituire il detersivo con candeggiante al cloro.

Macchie bianche restano in parte sulle stoviglie, i bicchieri restano opachi

• É stato riempito troppo poco detersivo.
• É stata impostata una quantità di brillantante troppo ridotta.
• Nonostante l'alta durezza dell'acqua, non è stato riempito sale speciale.
• Impianto di addolcimento regolato troppo basso.
• Il coperchio del contenitore del sale non è ben stretto.
• Se è stato usato un detersivo senza fosfati, usare per un confronto un detersivo con fosfati.

Le stoviglie non si asciugano

• É stato selezionato un programma senza asciugatura.
• É stata regolata una quantità di brillantante troppo ridotta.
• Stoviglie sgombrate troppo presto.

Aspetto non brillante del bicchieri

- Quantità di brillantante regolata troppo bassa.

Le tracce di tè o di rossetto non sono state eliminate completamente

• Il detersive ha un effetto sbiancante troppo debole.
• É stata selezionata una temperatura di lavaggio troppo bassa.

Traces de ossido sulle posate

• Posate non abbastanza inossidabili.
• Contenuto di sale troppo alto nell'acqua di lavaggio.
• Coperchio del contenitore del sale non stretto bene.
• Nel riempire il sale è stato versato troppo sale nella vasca.

I bicchieri perdono trasparenza e cambiano colore, la patina si stacca con difficoltà

• É stato riempito il deversivo non idoneo.
• I bicchieri non sono resistenti al lavaggio in lavastoviglie.

Su bicchieri e posate restano striaure, i bicchieri acquistano un aspetto metallico

• Quantità di brillantante regolata troppo alta.

Larghezza	59.6 cm
Profondità	55 cm
Altezza	82 cm
Capacità	12 coperti standard
Pressione dell'aqua	0.03-0.6MPa
Tensione di potenza	220-240V~ 50Hz
Massima intensita del corrente	10A
Potenza assorbita totale	1950W

Avvertenze

Avvertenze per lo smaltimento

Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Al fine della sicurezza si prega di tagliare il cordone di alimentazione elettrica dell'apparecchio dismesso. Distruggere il dispositivo di chiusura della porta. S'impedisce in questo modo che bambini possano imprigionarisi per gioco e rischiare la vita.

L'imballagio ha protetto il Vostro nuovo apparecchio nel trasporto fino a voi.

Tutti i material utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, con uno smaltimento ecologico dell'imballaggio.

L'imballaggio e le sue parti non sono un giocattolo, perciò evitare che i bambini lo usino per il gioco. Pericolo di soffocamento a causa di scatole ripiegabili e fogli di plastica.

Informarsi presso il proprio rifornitore o la propria amministrazione comunale sulle attuali vie di smaltimento.

Generali

Gli apparecchi ad incasso inferiore e integrati, che in un secondo tempo vengono installati come apparecchi standard, devono essere bloccati contro il ribaltamento, p.es. mediante avvitature alla parete, oppure montaggio sotto un piano di lavoro continuo, avvitato ai mobili contigui.

Informazioni sulle prove normative EN 50242

Caricamento delle stoviglie nell'accordo con la norma

Esempio di caricamento: fig. 1 e 2

Capacità: 12 coperti standard

Programma utilizzata: Lavaggio leggero

Dosaggio del brillantante livello: 5

Detersivo: 5g+25g

S'il cestello superiore può essere regolata nell'altezza, aggiustarsilo al livello più alto.

Se c'i sono delle differenze con la norma EN 50242 per il grado dei residui de cibo, il tipo delle stoviglie o posate, pregarsi di contattare prima le prove il produttore dell'apparecchio.

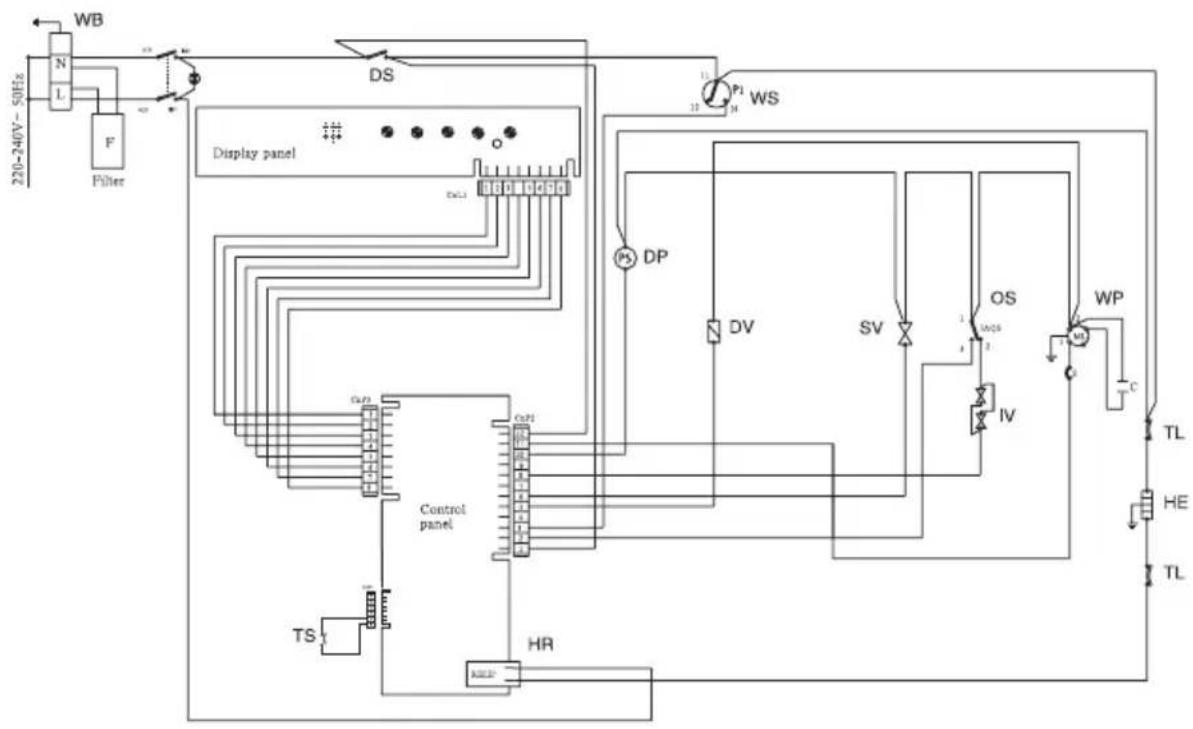


WB: Scatola cablaggio

DS:Interrutore porta

WS: Interrutore livello acqua

DP: Motore pompa di scarico

DV: Contenitore detergente e brillantante

SV: Valvola addolcitore

OS: Interrutore trabocco

IV: Valvola di immissione con Aquastop.

WP: Motore pompa di lavaggio

TL: Limitatore temperatura

HE: Resistenza elettrica

HR: Relais

TS: Sensore temperatura

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
