Produkttyp	Einbaugeschirrspüler
Marke und Modell	Nardi LSI6012SH
Abmessungen (B x T x H)	59,6 x 55 x 82 cm
Fassungsvermögen	12 Standardgedecke
Netzspannung	220-240 V ~ 50 Hz
Gesamtleistungsaufnahme	1950 W
Maximale Stromstärke	10 A
Wasserdruck	0,03 - 0,6 MPa
Waschprogramme	Intensiv, Normal, Leicht, Schnell, Einweichen
Energieverbrauch (Normalprogramm)	1,24 kWh
Wasserverbrauch (Normalprogramm)	16 L
Dauer des Normalprogramms	102 min
Wasserenthärter	Ja, je nach Härte einstellbar
Klarspülmittelspender	Ja, in 6 Stufen einstellbar
Reinigungsmittelspender	Ja, zwei Fächer (Vorwäsche und Hauptwäsche)
Sicherheitssystem	Aquastop gegen Überschwemmungen
Installationstyp	Einbaufähig, Fußverstellung
Behälter	Edelstahl
Oberkorb höhenverstellbar	Ja
Besteckkorb	Ja, herausnehmbar und verstellbar
Filter	Filtersystem, regelmäßig zu reinigen

Häufig gestellte Fragen - LSI6012SH NARDI

Wie fülle ich den Salzbehälter auf?

Entfernen Sie den unteren Korb, schrauben Sie den Deckel des Salzbehälters ab. Wenn es das erste Mal ist, füllen Sie zuerst Wasser ein. Setzen Sie den mitgelieferten Trichter auf und geben Sie etwa 2 kg Spezialsalz für Geschirrspüler hinein. Schrauben Sie den Deckel wieder fest. Es ist normal, dass etwas Wasser austritt. Starten Sie danach sofort ein Spülprogramm, um Rost zu vermeiden.

Wie stelle ich die Wasserhärte am Enthärter ein?

Der Salzbehälter hat eine Scheibe mit einem Pfeil. Drehen Sie diese gegen den Uhrzeigersinn von Position '-' nach '+', je nach Wasserhärte. Schlagen Sie in der Bedienungsanleitung nach, um die richtige Einstellung für Ihre Wasserhärte (gemessen in mmol/l) zu finden. Beispiel: Bei einer Härte von 4,5 bis 8,9 mmol/l stellen Sie auf MED (mittlere Position) ein.

Wie fülle ich den Klarspülmittelspender?

Drehen Sie den Deckel '1' gegen den Uhrzeigersinn, um ihn zu öffnen. Gießen Sie Klarspülmittel ein, ohne den Maximalstand zu überschreiten. Sie können die Menge einstellen, indem Sie die Schraube '2' mit einem Schraubendreher drehen (6 Stufen, Stellung 3 ist normal). Eine zu hohe Dosierung kann Streifen hinterlassen, eine zu niedrige Wasserrückstände.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie folgende Punkte: Sicherungen im Haus, Steckdose angeschlossen, Tür richtig geschlossen, Programm ausgewählt, Wasserhahn geöffnet und Filter des Zulaufschlauchs nicht verstopft. Wenn alles in Ordnung ist, ziehen Sie den Stecker für einige Minuten und versuchen Sie es erneut.

Warum trocknet mein Geschirr nicht richtig?

Stellen Sie sicher, dass Sie ein Programm mit Trocknung gewählt haben. Überprüfen Sie, ob der Klarspülmittelspender gefüllt und auf eine ausreichende Stufe eingestellt ist (erhöhen Sie gegebenenfalls die Dosierung). Nehmen Sie das Geschirr erst nach vollständigem Abkühlen heraus. Plastikgeschirr oder saugfähige Teile trocknen möglicherweise schlechter.

Wie reinige ich die Filter des Geschirrspülers?

Überprüfen Sie nach jedem Spülgang die Filter. Schrauben Sie den Mikrofilter '7' ab und entnehmen Sie dann die Filtereinheit '8'. Reinigen Sie die Filter unter fließendem Wasser, um Rückstände zu entfernen. Setzen Sie die Einheit wieder ein und schrauben Sie den Mikrofilter fest. Verstopfte Filter können die Spülleistung beeinträchtigen.

Warum gibt es weiße Rückstände auf dem Geschirr?

Dies kann an einem Mangel an Regeneriersalz (kalkhaltiges Wasser), einer zu geringen Härteeinstellung oder unzureichendem Klarspülmittel liegen. Überprüfen Sie den Salz- und Klarspülmittelstand und stellen Sie den Enthärter entsprechend Ihrer Wasserhärte ein. Wenn Sie ein phosphatfreies Reinigungsmittel verwenden, versuchen Sie es mit einem phosphatbasierten.

Wie installiere ich den Geschirrspüler richtig?

Stellen Sie das Gerät mit der Rückseite zur Wand und justieren Sie die Füße, damit es waagerecht steht (Neigung < 2°). Schließen Sie den Zulaufschlauch für Kaltwasser an den Wasserhahn an (mit Aquastop falls vorhanden). Schließen Sie den Ablaufschlauch an ein Abflussrohr mit mindestens 4 cm Durchmesser an, in einer Höhe von 40 bis 100 cm. Stellen Sie sicher, dass die Steckdose zugänglich ist und die Spannung dem Typenschild entspricht.

Was tun bei einem Wasserleck?

Schließen Sie sofort den Wasserhahn und ziehen Sie den Stecker. Überprüfen Sie, ob das Aquastop-Gehäuse (falls vorhanden) beschädigt ist. Kontrollieren Sie die Schlauchanschlüsse. Wenn das Leck von innen kommt, kann das Überflutungsschutzsystem das Wasser abgestellt haben. Kontaktieren Sie bei Bedarf den Kundendienst.

Kann ich 3-in-1-Tabs in diesem Geschirrspüler verwenden?

Ja, dieser Geschirrspüler akzeptiert 3-in-1-Tabs, ist aber für optimale Ergebnisse mit Pulver oder Flüssigreiniger ausgelegt. Tabs werden für die Programme Schnell und Einweichen nicht empfohlen. Legen Sie die Tablette niemals in den Besteckkorb, verwenden Sie den Reinigungsmittelspender.

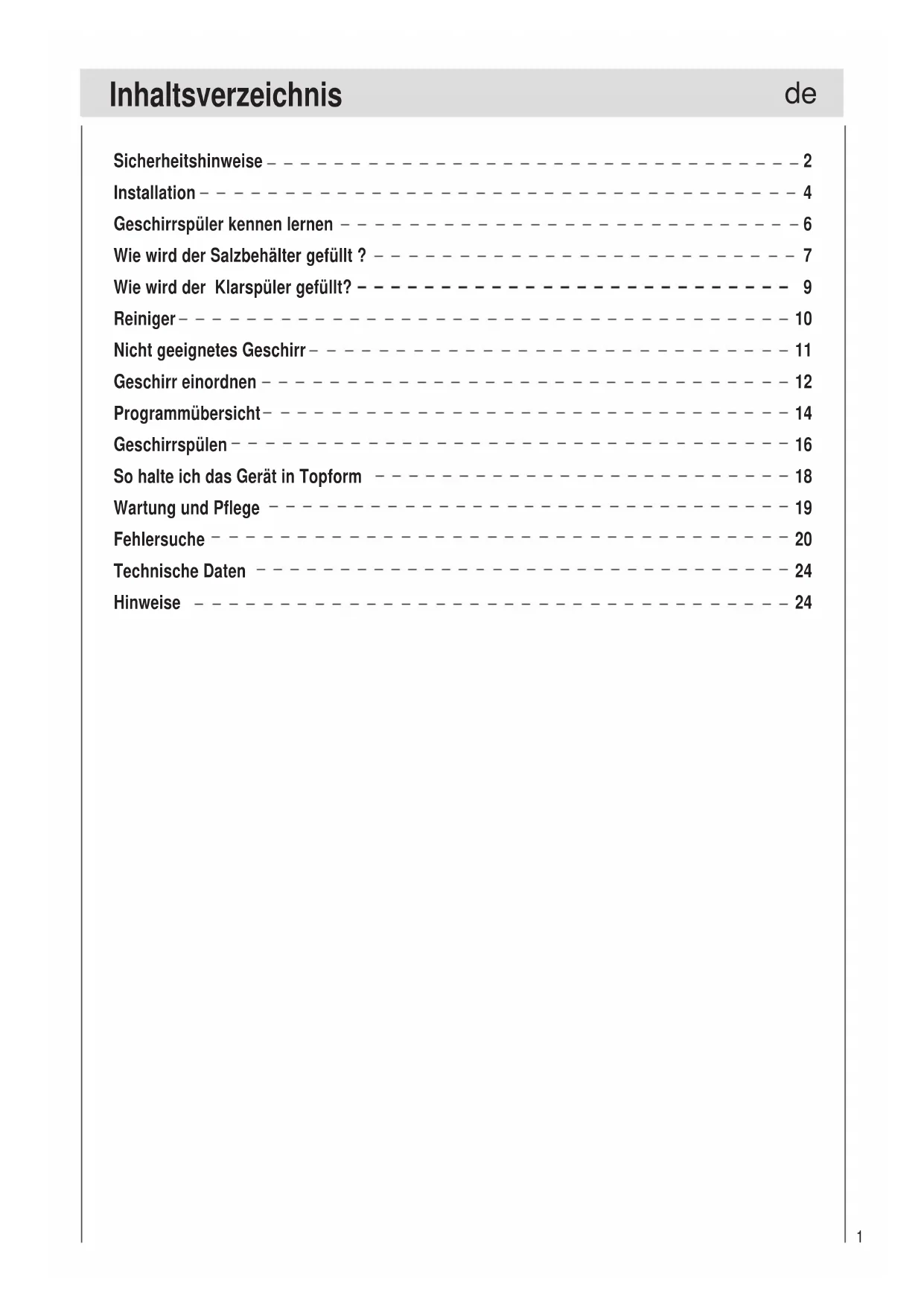

BEDIENUNGSANLEITUNG LSI6012SH NARDI

Wie wird der Salzbehälter gefüllt ? - - - - - - - - - - - - - - - - - - - - - - - - - 7

Wie wird der Klarspüler gefüllt? - - - - - - - - - - - - - - - - - - - - - - - - - - 9

Reiniger 10

Nicht geeignetes Geschirr----11

Geschirr einordnen 12

Programmübersicht - 14

Geschirrspülen 16

So halte ich das Gerät in Topform 18

Wartung und Pflege 19

Fehlersuche 20

Technische Daten 24

Hinweise 24

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten oder Ihrem Kundendienst.
• Entsorgen Sie das Verpackungsmaterial bitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen übereinstimmen.
• Benutzen Sie zum Anschluss niemals Verlängerungskabel.
• Bauen Sie unterbaufähige oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch und tauchen Sie das Kunststoffgehäuse nicht in Wasser.
• Das Netzkabel darf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.

Im täglichen Betrieb

• Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden.
• Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
  • Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
• Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus.

• Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:

• Berühren Sie den Geschirrspüler niemals mit feuchten Händen oder Füßen.

• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker.
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss.

Bei Kindern im Haushalt

• Kinder oder behinderte Personen sollten dieses Gerät nicht ohne Beaufsichtigung benutzen.
• Eine Beaufsichtung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.

Bei auftretenden Schäden

• Bei Störungen am Gerät müssen Sie immer sofort die Wasserversorgung abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Fehlersuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.
• Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kun-dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Zur Erhaltung der alten LEISTUNGSFÄHIGKEIT und SICHERHEIT des Gerätes empfehlen wir folgendes:

• Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.

• Verwenden Sie immer nur Originalersatzteile.

Bei der Entsorgung

• Geräte, die entsorgt werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird.
• Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gefährliche Spannung

Warnung:

Kinder könnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen. Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an der Wand angelehnt werden. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Waagerechte Aufstellung

Richten Sie das Gerät mittels der Stellfüße eben waagerecht aus. An den Stellfüßen befinden sich Schrauben. Durch Anziehen oder Lösen dieser Schrauben können Sie die Höhe des Gerätes einstellen. Das Gerät darf auf keinen Fall eine Neigung von mehr als 2° aufweisen. Eine richtige Aufstellung gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluß an die Kaltwasserleitung

Schließen Sie den Zulaufschlauch mittels einer 3/4-Gewindeverbindung an die Kaltwasserleitung an und ziehen Sie die Mutter fest an (siehe Abb.A).

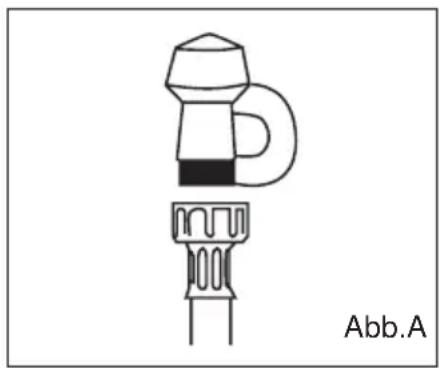

Einige Modelle sind mit einem "Aquastop" -Wasserschlauch ausgestattet(siehe Abb.B), in dem bereits schon ein Sieb im Gewindeteil untergebracht ist.

Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist. Eventuelle Schmutzreste könnten zu Verstopfung der Zulaufleitung und zu Schäden am Gerät führen.

ACHTUNG:

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschließen und alte Schlauchsätze werden nicht wiederverwendet.

Der Geschirrspüler ist mit einem System ausgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird. Dadurch werden Schäden in Ihrer Wohnung vermieden. Sollte das Gehäuse "A" (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker sofort aus der Steckdose zu ziehen. Um eine ordnungsgemäße Funktionsweise des Überlaufschutzes zu garantieren, muß das Gehäuse "A" mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in Abb.B veranschaulicht, angeschlossen werden. Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte der Schlauch zu kurz sein muß er durch einen anderen Schlauch von geeigneter Länge ersetzt werden. Einen solchen Schlauch können Sie bei einem Fachhändler oder Ihrer Kundendienststelle erhalten oder bestellen.

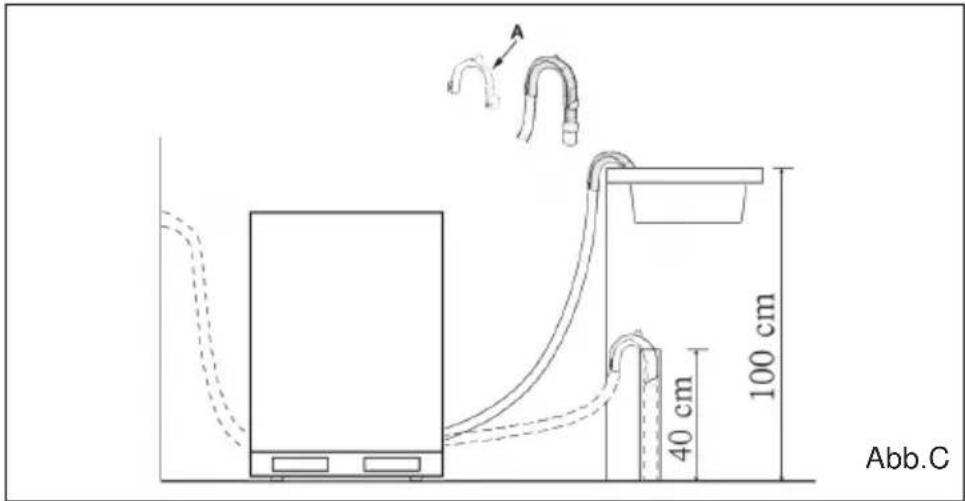

Anschluß des Abwasserschlauches

Führen Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm oder legen Sie ihn in das Spülbecken. Falls erforderlich, verwenden Sie das mitgelieferte Kunststoffteil für den Syphonanschluss und um den Schlauch nicht zu knicken oder einzuklemmen(Abb.C).Das Schlauchende muß in einer Höhe von 40 bis 100 cm auslaufen und darf nicht im Wasser eingetaucht sein.

40 cm 100 cm Abb.C

Achtung:

Das mitgelieferte Kunststoffteil muß fest an der Mauer befestigt werden ,um zu vermeiden,daß der Ablaufschlauch abrutscht und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluß

Das Gerät nur an 230V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschliessen. Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist auf der Innenseite der Tür angebracht.

Falls die Steckdose für den am Gerät befindlichen Netzstecker nicht geeignet ist: Netzstecker geeignet anpassen anstatt Adapterstecker verwenden. Überhitzungs- und Brandgefahr!

Warnung:

Bei unterbaufähigen-oder inregrierbaren Geräten, muß der Anschlußstecker des Geschirrspülers frei zugänglich sein, so dass die Instandhaltung gefahrlos vorgenommen werden kann.

Aus der Nähe betrachtet (Bedienblende)

A B C D @nardi

A Anzeige Programmwahl

B Taste Programmwahl

C Anzeige Ein-Aus

D Taste Ein-Aus

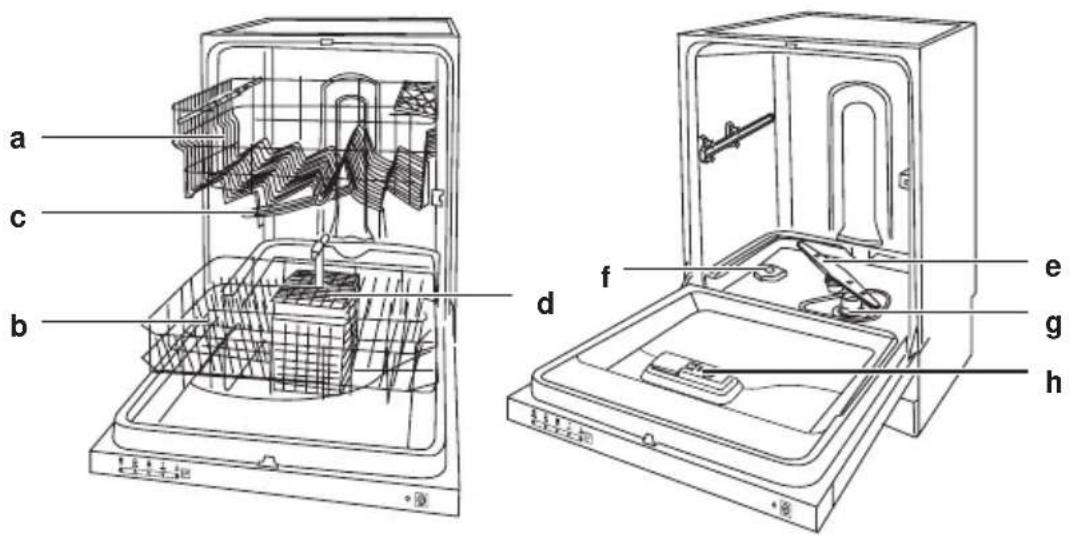

Aus der Nähe betrachtet (Innenraum)

a c b d f e g h

a Oberer Korb

b Unterer Korb

c Oberer Sprüharm

d Besteckkorb

e Unterer Sprüharm

f Salzbehälterdeckel

g Filtereinsatz

h Reiniger-und Klarspülbehälter

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je höher der Kalkgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden, käme es zu Ablagerungen auf dem Geschirr.

Dank des Entkalkers, in den das Geschirrspüler-Spezialsalz eingefüllt werden muß, wird das Wasser vom Kalk befreit.

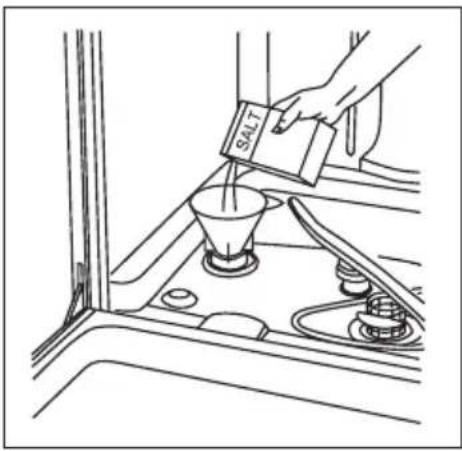

Einfüllen des Salzes in den Entkalkerbehälter

Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt:

• Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Behälters ab.
• Wenn der Salzbehälter zum ersten Mal gefüllt wird, muß er zuerst mit Wasser gefüllt werden.
• Füllen Sie mit Hilfe des mitgelieferten Trichters ca.2kg Salz ein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehälters wieder an.

SALT

Wichtig:

Um Rostbildung zu vermeiden, füllen Sie das Salz am besten kurz vor einem kompletten Spülgang ein.

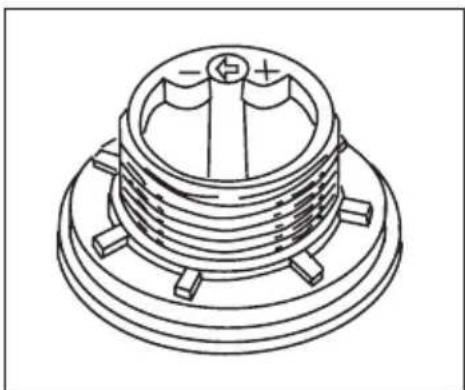

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, so daß der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sie bitte wie folgt:

• Schrauben Sie den Deckel des Salzvorratbehälters ab.
• Auf dem Rand des Behälters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
• Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von"-" nach "+", je nach Härte des verwendeten Wassers.

Wir empfehlen, das Einstellen nach folgender Tabelle vorzunehmen:

Wasserhärte
Niveau	^	^	mmol/l	Positions-wähler	Salzverbrauch-(Gramm/Spülgang)	Reichweite(Spülgänge/2kg)
1	0 - 10 0	17 0 - 1	,7	/	0	/
2			1,8 - 4,41	8 - "4410 -	25 20	60
3	25 - 50 4	5 - 89 4	5 - 8,9	MED	40	40
4		>89>5	0 >8,9		60"+"	25

Klarspüler

Die Verwendung des Klarspülers fördert das Trocknen und verleiht Ihrem Geschirr strahlenden Glanz. Der Klarspülerbehälter befindet sich im Türinnern und muß nach ungefähr jeweils 80 Spülgängen neu aufgefüllt werden (bei den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspüler eingefüllt wenn die entsprechende Anzeige blinkt).

Einfüllen des Klarspülers

Drehen Sie den Deckel "1" des Klarspülerbehälters ab und füllen Sie Klarspüler ein. Achten Sie beim Einfüllen darauf, daß kein Klarspüler überläuft. Der Klarspüler kann durch Einstellen (mittles eines Schraubenziehers) des unter dem Deckel "1" sich befindenden Reglers "2" dosiert werden. Es sind 6 verschiedene Einstellungen möglich.

Ab Werk ist der Regler auf Pos. 3 voreingestellt.

Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen. Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken hinterbleiben, muß der Regler höher eingestellt werden. Sollten auf dem Geschirr weiße Streifen hinterbleiben, muß der Regler niedriger eingestellt werden.

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programmübersicht" ein. Der Reinigerbehälter befindet sich auf der Innenseite.

4 3

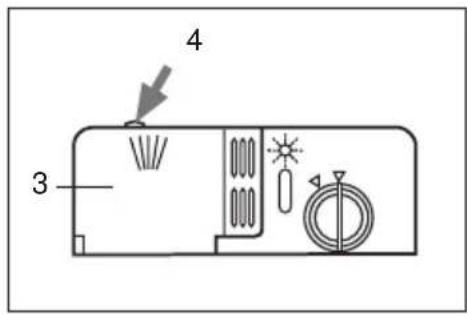

Einfüllen des Behälters

• Drücken sie die Taste"4",um den Deckel "3" zu öffnen.
• Füllen Sie den Reiniger für den Spülgang in die Mulde "5" ein.
• Den Reiniger für Vorspülen füllen Sie in die Mulde "6" ein.
• Drücken Sie nach dem Einfüllen des Reinigers den Deckel bitte so zu, daß er einrastet.

MIN 6 5

Achtung:

Um das Einrasten des Deckels zu erleichtern, säubern Sie bitte die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten.

Achtung:

Bitte benutzen Sie keine 3in1 oder Multifunktionsgeschirrspültabs wenn Sie „Schnellspülprogramm“ oder „Einweichen“ auswählen.

Achtung:

Legen Sie die Tabs nicht in das Becken der Abwaschmaschine oder in den Besteckkorb, da sonst das Waschergebnis nicht zufriedenstellend ist. Die Tabs sollten in den Spülmitteldosierer gelegt werden.

Nicht in Ihrem Geschirrspüler reinigen sollten Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffteile, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile die mit Asche, Wachs, Schmierfett oder Farbe verureinigt sind, dürfen nicht in den Geschirrspüler.

Glas-und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
- chemische Zusammensetzung des Reinigers.
- Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Bevor Sie das Geschirr einordnen, sollten Sie :

Grobe Speisereste entfernen. Damit bleibt der Filtereinsatz durchlässig und die Betriebseigenschaften Ihres Gerätes erhalten.

Töpfe mit eingebrannten Speiseresten einweichen.

Verwendung des unteren Korbs

Es wird empfohlen das am schwierigsten zu reinigende Geschirr in den unteren Korb einzuordnen: Töpfe, Pfannen und Teller bis zu 29 cm Durchmesser (siehe Abbildung rechts). Die grossen Geschirrteile an den Rand einordnen, so dass die Drehung des oberen Sprüharmes nicht behindert wird.

• Töpfe, Pfannen, Servierteller usw. immer mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann(Abb.D).
• Größe Töpfe sollten schräg einsortiert werden, damit das Wasser besser ablaufen kann.
• Der Besteckorb kann zusammengeklappt werden (siehe Abb.D), so dass bei wenig Besteck nur eine Kammer beladen wird. Auf diese Weise wird mehr Raum für zusätzliche Töpfe gewonnen und zusammengeklappt passt der Besteckorb auch in den Oberkorb.
• Stecken Sie Besteckteile mit den Griffen nach unten in den Besteckkorb. Falls der Korb über Seitenfächer verfügt, sollten Sie die Löffel einzeln in die entsprechenden Schlitze stecken. Besonders lange Küchengeräte sollten Sie in Längsrichtung vorne in den Oberkorb legen.

Normale Tagesbeladung

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Was gehört in den Oberen Korb

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee-und Kaffeetassen, Untertassen und Teller, flache Schüsseln, leicht verschmutzte flache Töpfe und Pfannen.

• Sortieren Sie das Geschirr so ein, daß es durch den Wasserstrahl nicht umgeworfen wird.

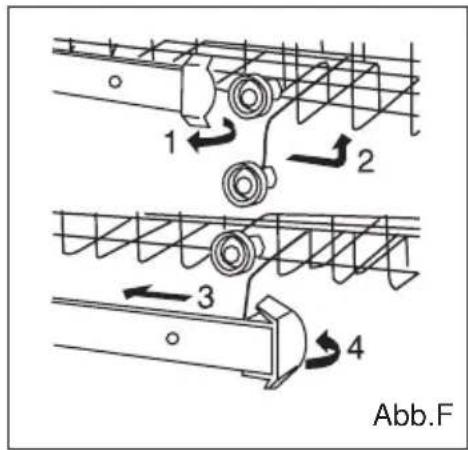

• Der obere Korb ist höhenverstellbar (siehe Abb.F).

Stellen Sie den Oberkorb in die höhere Position ein. Damit haben Sie mehr Raum für das Einordnen höherer Teller und größerem Geschirr im unteren Korb.

Etagere

Stellen Sie Gläser und Glaswaren mit längerem Stiel darauf, um das Berühren mit anderem Geschirr zu vermeiden.

Setzen Sie Glas, Tassen und kleine Schüsseln auf das zusätzliche Tassenregal, das entsprechend dem Bedarf ein-oder ausgeschwenkt werden kann(Siehe Abb.G).

1 2 3 4 Abb.F

Spül-programm	Geschirrartz.B.Porzellan,Töpfe,Bestecke,Gläser etc.	Art der Speisereste z.B.von	Menge der Speisereste	Zustand der Speisereste	Programmbeschreibung
Intensiv-programm	Unempfindlich	Suppen,Aufläufen,Soßen,Karttoffeln,Teigwaren,Reis, Eiern,gebratenenSpeisen	viel	Stark haftend	Vorspülgang mit warmem Wasser.Verlängerter Spülgang bei 70°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.
Normalspül-programm					Vorspülgang mit warmem Wasser.Verlängerter Spülgang bei 55°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.
ECO-Programm(EN50242)	Gemischt	Suppen,Kartoffeln,Teigwaren, Reis,Eiern,gebratenenSpeisen	wenig	gering haftend	Vorspülgang mit warmem Wasser.Verlängerter Spülgang bei 50°C.Nachspülen mit kaltem Wasser.Nachspülen mit heißem Wasser.Trocknen.
Schnellspül-programm		Kaffee,Kuchen,Milch, Wurst,kaltenGetränken,Salate	sehr wenig	gering haftend	Kurzes Spülen bei 40 °C.Nachspülen mit kaltem Wasser.
Einweichen		Abduschen, wenn das Geschirr über mehrere Tage bis zum Spülen im Geschirrspüler aufbewahrt wird.			Kurzes Kaltspülprogramm,damit Speisereste nicht auf dem Geschirr antrocknen.

Zeitvorwahl
-	-	5g	5g	5g	Verlängerter Spülgang
-	15g	25g	25g	25g	Klarspüler
-	-	^*	^*	^*

Labormesswert nach europäischer Norm EN 50242.

Dauer in Minuten	Stromverbrauch in kWh	Wasserverbrauch in Litem
112	1.62	18
102	1.24	16
162	1.05	15
32	0.40	9
12	0.02	3

Programmauswahl

Anhand der Geschirrrart und der Menge bzw. des Zustands der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im rechten Teil der Programmübersicht.

Ein Beispiel:

Für gemischtes Geschirr mit vielen und stark haftenden Speiseresten benötigen Sie das Programm « Normal » □.

Spartipp

Bei wenig beladener Maschine genügt häufig das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen.

Durch:

• unterschiedliche Geschirrmenge
  • Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge,...)

Gerät einschalten

• Nach Programmende Tür öffnen.
• Ein-Aus Taste "D" betätigen und Gerät einschalten.
• Drücken Sie die die gewünschte Programmtaste "B" auf dem Bedienfeld. Die Programm-Anzeigelampe "A" leuchtet auf.
• Schließen Sie die Tür. Die Anzeigelampe "A" beginnt zu blinken und das Spülprogramm startet automatisch.

A B C D

Programmende

- Am Programm Ende ertönt das Signal 6 mal. Die Anzeigelampe gehen aus außer On-OFF Anzeigelampe.

Gerät ausschalten

Einige Minuten nach Programmende:

• Nach Programmende Tür öffnen.
• Hauptschalter "D" ausschalten.
• Geschirr nach dem Abkühlen entnehmen.

Programm unterbrechen

• Tür vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
• Wird die Tür geöffnet, ertönt alle 30 Sekunden jeweils 10 mal ein akustischer Signalton.
• Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeheizt hat und die Gerätetür geöffnet wurde, die Tür erst einige Minuten anlehnen und dann schließen.
  Andernfalls kann durch Expansion die Gerätetür aufspringen.

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und lassen Sie die Tür Ihres Geschirrspülers angelehnt, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdose ziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs-oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungsnoch mit Scheuermitteln, sondern mit einer warmen, milden Seifenlauge.

Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch, oder mit einem Spezialreiniger für Geschirrspüler zu entfernen.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rüchseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen festetzen. Die Dichtungen sollten demnach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Die Tür sollte nicht in der geöffneten Stellung belassen werden, da dies eine Gefahr darstellen könnte.

Vor den Ferien

Bei längerer Abwesenheit, empfehlen wir einen Spülgang bei leerem Gerät durchlaufen zu lassen. Danach den Netzstecker aus der Steckdose ziehen und den Wasserhahn abdrehen. Lassen Sie die Gerätetür angelehnt. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden die Bildung von Gerüchen.

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
  • Maschine mit Reiniger gründlich durchspülen.

Siebe

Die Siebe "7,8" halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nehmen Sie das Grobsieb "7" heraus und entnehmen Sie das Sieb "8". Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Sieb "8" und Grobsieb "7" wieder einsetzen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme "9" und "10" blockieren.

- Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.

- Gegebenenfalls den unteren Spüharm "10" nach oben abziehen.

- Oberen Sprüharm "9" abschrauben.

- Sprüharme unter fließendem Wasser reinigen.

- Sprüharme wieder einrasten bzw.

festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen...

...beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus ist nicht in Ordnung.
  • Gerätestecker nicht eingesteckt.
• Gerätetür nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aquastops bzw. des Zulaufschlauches.

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... bei dem Gerät

Ertönt 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A2“ leuchtet, überprüfen Sie ob die Tür richtig geschlossen ist.

A1 A2

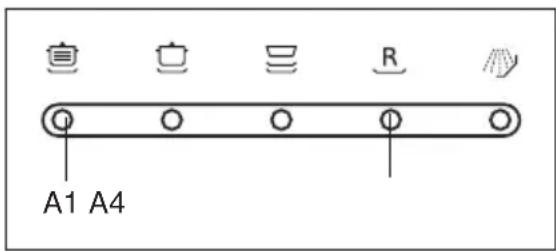

Ertönt 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A4“ leuchtet, überprüfen Sie ob der Wasserablaufschlauch zu niedrig hängt.

A1 A4

Ertönt 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A3,A4“ leuchtet, überprüfen Sie ob der Wasserablaufschlauch eingeklemmt ist, abgewinkelt ist oder zu hoch hängt.

Ertönt 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A2,A3“ leuchtet, überprüfen Sie ob der Wasserablaufschlauch richtig eingeschlossen

ist. Stellen Sie sicher dass:

• der Wasseranschluss im Haus einwandfrei funktioniert und genügend Wasserdruck vorhanden ist.
• der Wasserzufuhrschlauch nicht eingeklemmt oder abgewinkelt ist.
• der Filter für den Wasserzufuhrschlauch nicht verstopft ist.
• der Abwasserschlauch nicht zu tief hängt.

A1 A4 A3

A1 A2 A3

Ertönt 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A3“ oder „A1,A2,A3,A4“ leuchtet, kontaktieren Sie bitte unseren Kundendienstpartner.

Sie ein paar Minuten.Schalten Sie dann den Geschirrspüler wieder an und versuchen Sie nochmals,ihn in Betrieb zu nehmen.Wenn dies wiederum nicht gelingt bzw.das Problem weiter besteht,setzen Sie sich mit einem Kundendienst in Ihrer Nähe in Verbindung und geben Sie ihrem Ansprechpartner die folgenden Informationen:

• Art der Störung
• Modellnummer (Mod. ...) Seriennummer (S/N . ...), ersichtlich auf dem seitlich an der Innentür angebrachten Typenschild.

Unterer Sprüharm dreht sich schwer.

- Sprüharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lässt sich nicht schließen.

• Dossierbehälter überfüllt.
• Mechanismus durch verklebte Reinigerreste blockiert.

Kontrollanzeigen gehen nach dem Spülen nicht aus.

- Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spülen im Dosierbehälter.

- Dosierbehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

Nach Programmende bleibt Wasser im Gerät stehen

• Der Abwasserschlauch ist verstopft oder geknickt.
  • Die Abwasserpumpe ist blockiert.
• Siebe sind verstopft.
• Das Programm ist noch nicht beendet. Programmende abwarten.

...beim Spülen

Ungewöhnliche Schaumbildung

• Handspülmittel in der Klarspülerzugabe.
• verchütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

Gerät bleibt während des Spülens stehen

• Stromzufuhr unterbrochen.
• Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spülen

- Sprüharm schlägt an Geschirrteile.

Klapperndes Geräusch beim Spülen

- Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

- Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

...am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
• Der Geschirrkorb war überfüllt.
  • Die Geschirrteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Spüharmdrehung behindert, weil ein Geschirrteil im Wege stand.
• Die Sprüharmdüsen sind durch Speisereste verstopft.
• Siebe sind verstopft.
• Siebe falsch eingesetzt.
• Abwasserpumpe blockiert.

Auf Kunststoffteilen entstehen Verfärbungen

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig

• Zu wenig Reiniger eingefüllt.
• Klarspülermenge zu gering eingestellt.
• Trolz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken

• Programm ohne Trocknung gewählt.
• Klarspülermenge zu niedrig eingestellt.
• Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen

- Klarspülermenge zu niedrig eingestellt.

Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
• Zu geringe Spültemperatur gewählt.

Rostspuren am Besteck

• Besteck nicht ausreichend rostbeständig.
• Salzgehalt im Spülwasser zu hoch.
• Deckel des Salzbehälters nicht fest zugedreht.
• Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden stumpf und verfärben sich, die Beläge sind nicht abzuwischen

• Ungeeigneten Reiniger eingefüllt.
• Gläser nicht spülmaschinenbeständig.

Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen

- Klarspülerzugabemenge zu hoch eingestellt.

Technische Daten

de

Breite	59.6 cm
Tiefe	55 cm
Höhe	82 cm
Fassungsvermögen	12 Maßgedecke
Anschluß-Wasserdruck	0.03-0.6MPa
Betriebsspannung	220-240V~ 50Hz
Maximale Stromstärke	10A
Leistung	1950W

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu ihnen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen.

Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Allgemeines

Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

Hinweise für Vergleichsprüfungen nach EN 50242

Einordnung nach Normvorgabe

Einordungsbeispiel: siehe Abb. 1 und 2

Fassungsvermögen: 12 Maßgedecke

Vergleichsprogramm: ECO-Programm

Klarspülereinstellung: 5

Geschirrspülmittel: 5g+25g

Bei höhenverstellbarem Oberkorb muß der Oberkorb in die obere Stellung eingesetzt werden.

Im Falle von Abweichungen von den Vergleichsprüfungen nach EN 50242, z.B.

Anschmutzungen, Geschirr- und Besteckart usw., ist vor Testbeginn mit dem Gerätehersteller Kontakt aufzunehmen.

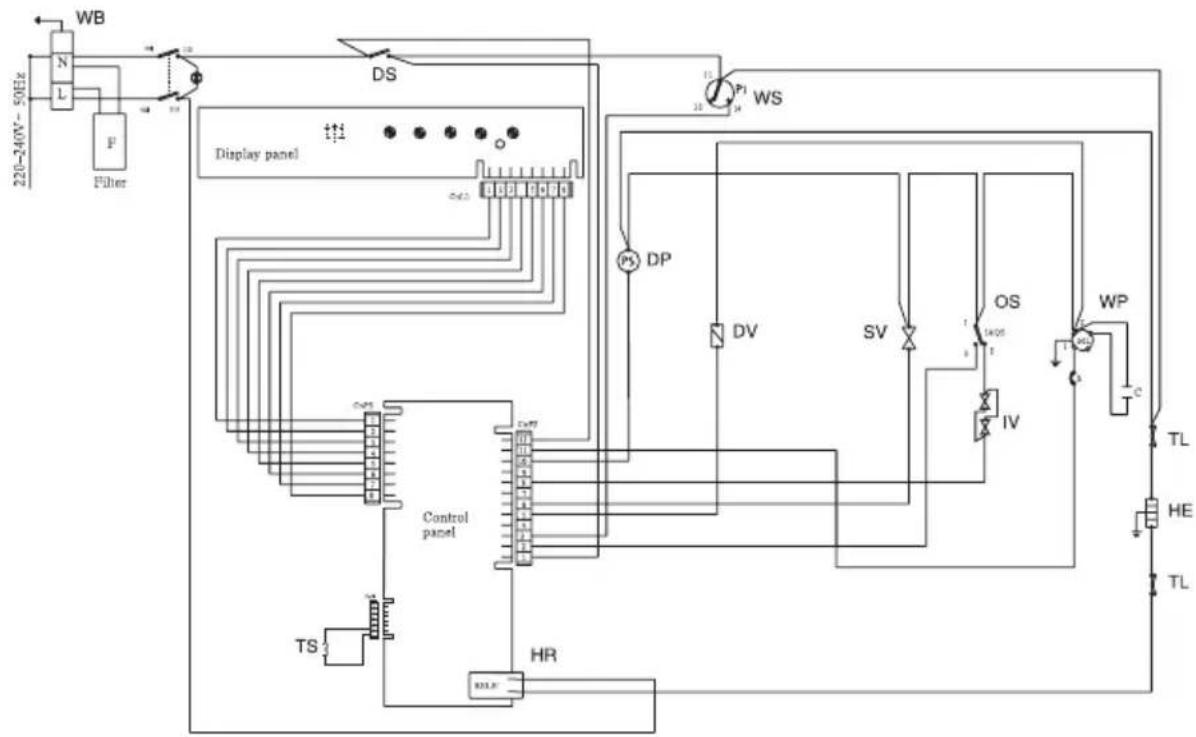


WB: Kabelbox

DS: Türschalter

WS: Druckschalter

DP: Motor Ablaufpumpe

DV: Waschmittel- und Klarspülbehälter

SV: Ventil Wasserenthärter

OS: Überlaufschalter

IV: Einlassventil mit elektronischem

Wasserschutz Vorrichtung

WP: Motor Waschpumpe

TL: Temperaturbegrenzer

HE: Heizelement

HR: Relais

TS: Temperatursensor

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Indice

pt
