BEDIENUNGSANLEITUNG LSI45HL.A000 NARDI

“Halbladung" Anzeige Leuchte, zu wenig Regeneriersalz ProgrammwahlknopfSpülprogrammanzeigeleuchte Taste ON OFF (ein/aus) Leuchte ON OFF (ein/aus) Wahlknopf, Startzeitvorwahl Azeige, Startzeitvorwahl Taste, halbe Ladung

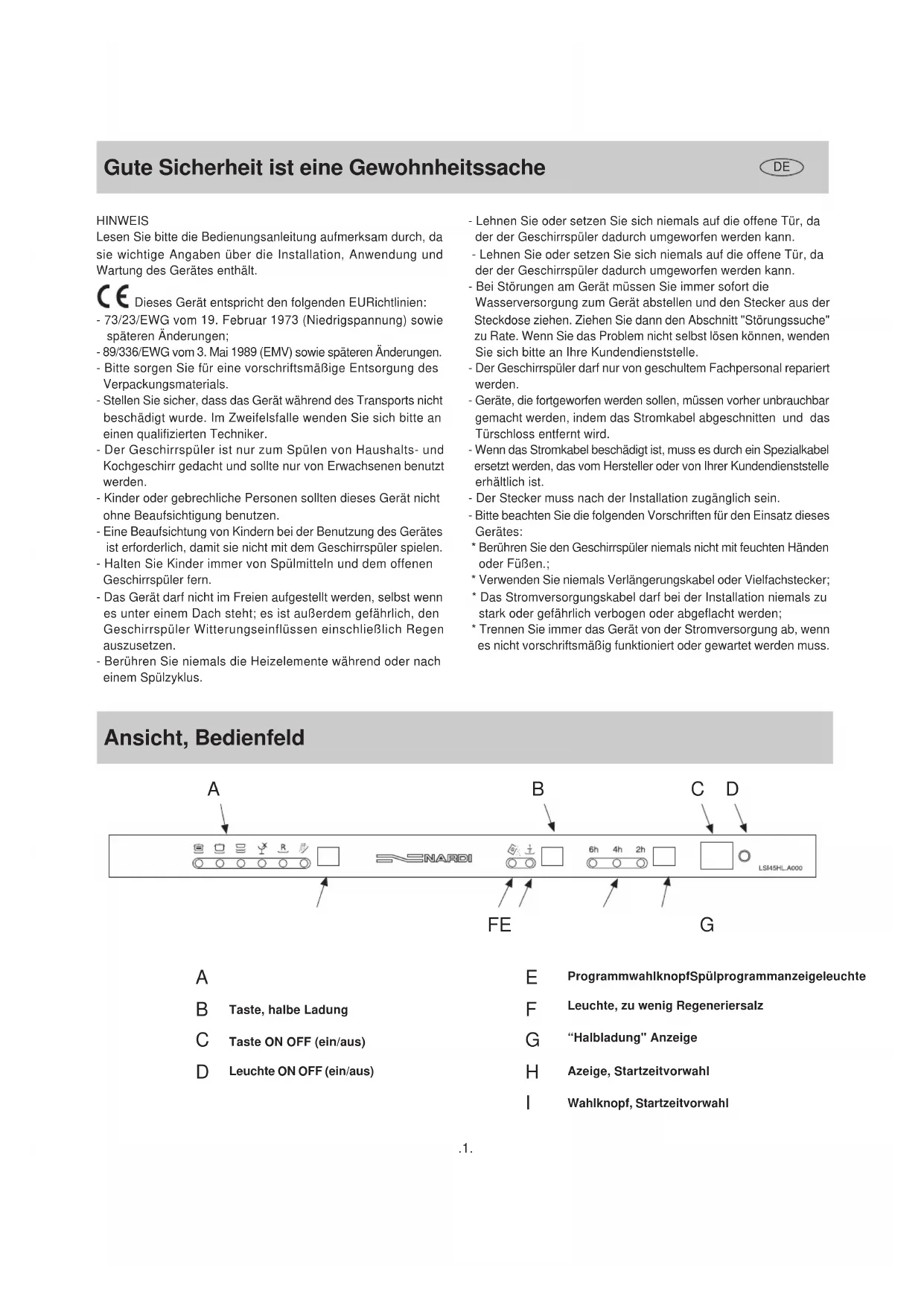

HINWEIS Lesen Sie bitte die Bedienungsanleitung aufmerksam durch, da sie wichtige Angaben über die Installation, Anwendung und Wartung des Gerätes enthält. Dieses Gerät entspricht den folgenden EURichtlinien: - 73/23/EWG vom 19. Februar 1973 (Niedrigspannung) sowie späteren Änderungen; - 89/336/EWG vom 3. Mai 1989 (EMV) sowie späteren Änderungen. - Bitte sorgen Sie für eine vorschriftsmäßige Entsorgung des Verpackungsmaterials. - Stellen Sie sicher, dass das Gerät während des Transports nicht beschädigt wurde. Im Zweifelsfalle wenden Sie sich bitte an einen qualifizierten Techniker. - Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden. - Kinder oder gebrechliche Personen sollten dieses Gerät nicht ohne Beaufsichtigung benutzen. - Eine Beaufsichtung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen. - Halten Sie Kinder immer von Spülmitteln und dem offenen Geschirrspüler fern. - Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen. - Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus. Gute Sicherheit ist eine Gewohnheitssache - Lehnen Sie oder setzen Sie sich niemals auf die offene Tür, da der der Geschirrspüler dadurch umgeworfen werden kann. - Lehnen Sie oder setzen Sie sich niemals auf die offene Tür, da der der Geschirrspüler dadurch umgeworfen werden kann. - Bei Störungen am Gerät müssen Sie immer sofort die Wasserversorgung zum Gerät abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Störungssuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle. - Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden. - Geräte, die fortgeworfen werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird. - Wenn das Stromkabel beschädigt ist, muss es durch ein Spezialkabel ersetzt werden, das vom Hersteller oder von Ihrer Kundendienststelle erhältlich ist. - Der Stecker muss nach der Installation zugänglich sein. - Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:

• Berühren Sie den Geschirrspüler niemals nicht mit feuchten Händen oder Füßen.;

• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker;

• Das Stromversorgungskabel darf bei der Installation niemals zu stark oder gefährlich verbogen oder abgeflacht werden;

• Trennen Sie immer das Gerät von der Stromversorgung ab, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss. Ansicht, Bedienfeld ADCB FEGHI.2.

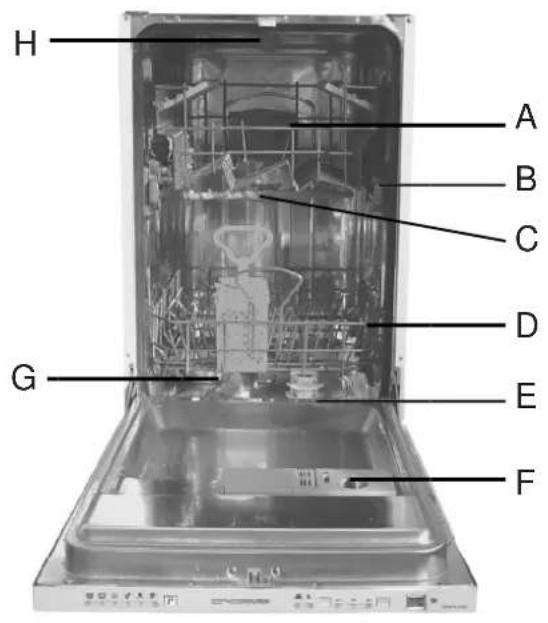

Oberkorb Oberer Sprüharm Korbhöheneinstellung Unterkorb

Spülfilter Behälter für Reinigungsmittel und Klarspüler Unterer Sprüharm 45 cm 58 cm 82 cm 0.03-0.6MPa 220-240V~ 50Hz 2150W Dritter Sprüharm Innenansicht Technische Daten Breite Tiefe Höhe Fassungsvermögen Leitungswasserdruck Stromspannung Strombelastung insgesamt 9 Maßgedecke

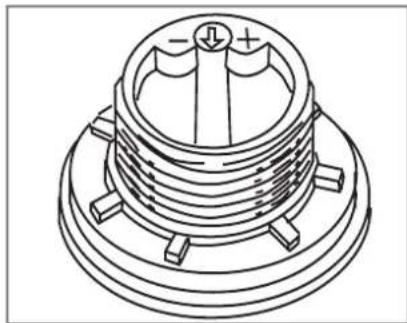

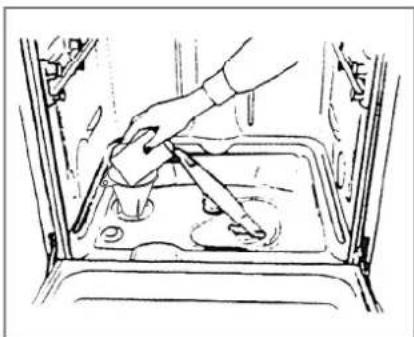

Regeneriersalz Die Härte des Wassers ist von Ort zur Ort unterschiedlich. Wenn hartes Wasser für Ihren Geschirrspüler verwendet wird, können sich kalksteinartige Ablagerungen auf dem Geschirr bilden. Das Gerät verwendet spezielle Wasserenthärter mit einem Salz, das Kalkstein und Mineralien aus dem Wasser entfernt. Salz in Wasserenthärter geben Verwenden Sie immer nur für Geschirrspüler bestimmtes Regeneriersalz. Der Salzbehälter befindet sich unter dem Unterkorb. Er muss wie folgt gefüllt werden: - Nehmen Sie den Unterkorb heraus und schrauben Sie den Deckel vom Salzbehälter ab. - Wenn Sie den Behälter das erste Mal füllen, füllen Sie ihn mit Wasser. - Setzen Sie das Ende des mitgelieferten Trichters in das Loch und geben Sie etwa 2 kg Salz ein. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter fließt. - Schrauben Sie den Deckel wieder auf. Der Salzbehälter muss gefüllt werden, wenn die Warnleuchte zur Anzeige eines niedrigen Salzstandes (auf dem Bedienfeld) aufleuchtet. Um einer Rostbildung vorzubeugen, füllen Sie das Salz kurz vor Beginn eines Spülprogramms ein. Salzverbrauch einstellen Je nach Härte des benutzten Wassers kann der Regeneriersalzverbrauch an diesem Geschirrspüler eingestellt werden. Dadurch wird der Regeneriersalzverbrauch optimiert und genau auf den Verbrauch abgestimmt, sodass er so niedrig wie möglich ist. Das ürtliche Wasserwerk kann Ihnen die erforderlichen Angaben über die Wasserhärte in Ihrer Gegend geben. Zur Einstellung der Regeneriersalzmenge gehen Sie wie folgt vor: - Schrauben Sie den Deckel vom Salzbehälter ab. - Auf dem Behälter befindet sich ein Ring mit einem Pfeil (siehe Abbildung an der Seite). Drehen Sie den Ring, wenn erforderlich, von der Einstellung "-" nach links in Richtung "+", je nach Wasserhärte. Es wird empfohlen, diese Einstellungen in Übereinstimmung mit den folgenden Angaben vorzunehmen:.4.

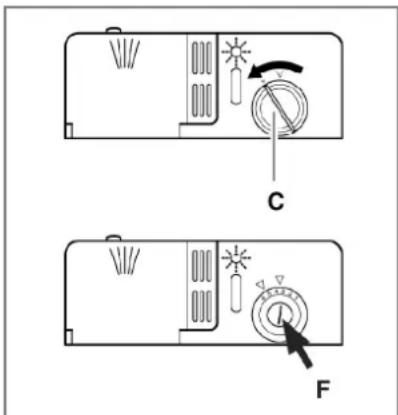

Reinigungsmittel und Klarspüler Geschirrspülmittel Verwenden Sie immer nur Spülmittel, die speziell für Geschirrspüler entwickelt wurden. Füllen Sie den Behälter vor Beginn eines jeden Spülprogramms und folgen Sie dabei den Anweisungen, die in der Spülprogrammtabelle beschrieben werden Der Spülmittelbehälter befindet sich auf der Innenseite der Tür. Spülmittel eingeben Öffnen Sie den Deckel "A" des Behälters und drücken Sie auf Taste "B". Geben Sie das Spülmittel für das Spülprogramm in den Behälter "C". Nach dem Einfüllen des Spülmittels schließen Sie den Deckel und drücken auf ihn, bis er an Ort und Stelle einrastet. Klarspüler Der Klarspüler sorgt dafür, dass das gespülte Geschirr glänzt und ohne Fleckenbildung trocknet. Der Behälter befindet sich auf der Innenseite der Tür; er muss nach etwa 80 Spülprogrammen aufgefüllt werden (oder wenn die Warnleuchte für Klarspüler an jenen Modellen aufleuchtet, die über eíne solche Warnleuchte verfügen). Klarspüler einfüllen Öffnen Sie den Behälter, indem Sie den Deckel "C" nach links drehen. Füllen Sie genügend Klarspüler nach, ohne den Behälter zu überfüllen. Die für jedes Programm erforderliche Klarspülermenge lässt sich einregeln, indem Sie den Dosierer "F" unter dem Deckel "C" mit einem Schraubendreher einstellen. Es sind 6 verschiedene Einstellungen möglich; die Einstellung für eine normale Dosierung ist 3. Wichtig Die richtige Dosierung des Klarspülers verbessert die Trocknungsergebnisse. Wenn Wassertropfen auf dem Geschirr verbleiben oder eine Fleckenbildung auftritt, muss eine h?here Dosiereinstellung gewählt werden. Wenn das Geschirr weiße Streifen zeigt, müssen Sie eine niedrigere Dosiereinstellung wählen. Hinweis: Um den Deckel leichter schließen zu können, entfernen Sie das überschüssige Spülmittel von den Behälterkanten.

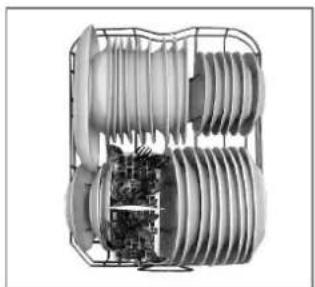

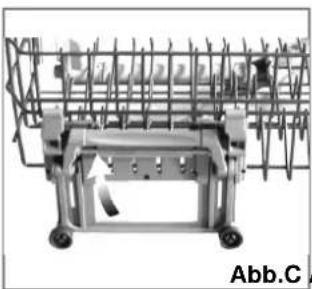

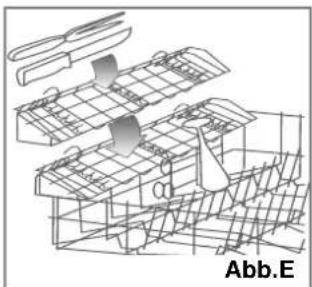

Bevor Sie das Geschirr in die Maschine laden, entfernen Sie zunächst alle größeren Speisereste, um eine Filterblockierung zu vermeiden, die die Spßlleistung verringern würde. Festgebackene Speisereste an Töpfen und Pfannen sind sehr schwer zu entfernen; wir empfehlen daher ein Einweichen solcher Teile vor dem Spülen. Dadurch werden zusätzliche Spülabläufe überflüssig. Ziehen Sie den Korb heraus, um das Laden des Geschirrspülers zu erleichtern. Beladen Sie zuerst den unteren Geschirrkorb Es empfiehlt sich, die am schwierigsten zu spülenden Geschirrteile wie Kannen,Pfanne, Topfdeckel, Teller und Schüsseln in den unteren Geschirrkorb zu plazieren (Siehe die Abbildung rechts). - Plazieren Sie Teller und Deckel auf die Seite des Korbes, damit der obere Sprüharm nicht blockiert wird. - Kannen und Schüsseln usw. müssen immer nach unten plaziert werden. - Plazieren Sie tiefe Kannen leicht schräg, damit das Wasser gründlicher abfliessen kann. - Einige Teile des Unterkorbs kÖnnen heruntergeklappt Werden (Siehe Abb.A).Sie erhalten so Platz fÜrnoch mehr Geschirr , auch größere Töpfe und Pfannen können so leichter einsortiert weiden, - Verteilen Sie Silverbestecke aufgelockert und mit dem Griff nach unten in alle Fächer des Korbes. Ordnen Sie die Löffeln individuell in die angemessenen Schlitzen wenn der Korb einen seitlichen Korb hat. Plazieren Sie lange Gegenstände vorne hori zontal im oberen Geschirrkorb. Was gehört in den Oberen Korb Sortieren Sie in den Oberen Korb das empfindliche und leichte Geschirr wie Gläser,Tee-und Kaffeetassen,Untertassen, undTeller,flache Schüsseln,leicht verschmutzte flache Töpfe und Pfannen. - Sortieren Sie das Geschirr so ein,daß es durch den Wasserstrahl nicht umgeworfen wird. Der Oberen Korb ist höhenverstellbar (siehe Abb.C ). Etagere Langstielige und hohe Gläser an Rand der Etagere (nicht gegen Geschirr)anlehnen. - Gläser ,Tassen und kleine Schüsseln finden auf der Etagere Platz,Die Etagere können Sie nach Belieben ein-und ausschwenken(Siehe Abb.D). Geschirrkorb unten Geschirrkorb oben Beladung für 9 Standardplätze Sätze Abb.B Abb.A Abb.C Abb.D Abb.E Messerbank Die Messerbank bedient der Halterung von langen Messern und Gabeln. - Plazieren Sie die Messerbank an die richtige Position des oberen Geschirr Korbes und legen Sie die zu spülenden langen Messer und Gabel an die Messerbank(Siehe Abb.E). Geschirrspüler beladen.6.

Spülprogramm starten… Nachdem alle vorher beschriebenen Installationsschritte erledigt werden, leiten Sie Wasser mit dem Gerät zu und öffnen Sie teilweise die Tür des Geschirrspülers und dann drücken Sie die Ein/Aus Taste “C” an der Bedienblende. Die “D” Anzeige wird aufleuchten, was zeigt, dass der Geschirrspüler eingeschaltet wird und bereit für Programmeinstellung ist. Spülprogramm Einstellen und Starten Wählen Sie das gewünschte Spülprogramm mit dem Programmwahlschalter “E”. Bei jedem Drücken wird eine der Spülprogramm Anzeigen “A” aufleuchten. Wählen Sie das für Ihr Geschirr geeignete Spülprogramm (Siehe unter Spülprogramm Tabelle, insbesondere bei der ersten Inbetriebnahme). Einige Sekunden nach dem Schliessen der Gerätetür wird ein kurzer Ton gehört werden, der zeigt, dass das Spülprogramm bereits begonnen hat und nicht zu verändern ist. Falls erforderlich lesen Sie bitte den Teil “Programm Unterbrechen / -Korrigieren…”. Der Spülvorgang ist beendet wenn ein doppelter Ton gehört wird und die Anzeige “A” anfängt zu blinken. Memory Funktion Wenn der Geschirrspüler durch den Ein/Aus C Schalter ausgeschaltet wurde, oder der Vorgang anderweitig unterbrochen wurde, während ein Waschprogramm aktiv ist, ist das Programm nicht gelöscht. Das Gerät verfügt über einen Mikroprozessor, welcher die Informationen über das aktive Waschprogramm speichert. Wenn die Maschine wieder in Betrieb genommen wird, beginnt das Waschprogramm an der zuvor unterbrochenen Stelle. Programm Unterbrechen / - Korrigieren… Löschen oder ändern eines Waschprogramms während des Betriebes Prämisse 1: Um einen aktiven Waschvorgang zu löschen oder abzuändern (bei geöffneter Tür), ist es notwendig das vorherige Programm zu löschen, in dem Sie die Taste “E” (siehe Markierung mit “E”) für 3 Sekunden gedrückt halten. Zur Bestätigung ertönt ein kurzes akustisches Signal. Prämisse 2: Wenn der Löschvorgang erfolgreich war, pumpt die Maschine Wasser ab. Sobald der Abpumpvorgang beendet ist, steht die Geschirrspülmaschine zur erneuten Programmierung bereit. Voraussetzung: Ein bereits laufendes Spülprogramm kann nur kurz nach dem Programmstart sinnvoll unterbrochen / geändert werden. Das Spülmittel könnte sonst bereits eingespült und das Spülwasser bereits abgepumpt worden sein. In diesem Fall müsste das Spülmittel erneut eingefüllt werden (Siehe " Spülmittel Einfüllen "). Geschirr nachfüllen... Ein Spülprogramm kann kurz nach dem Starten zum Nachfüllen von vergessenem Geschirr durch sorgfältiges Öffnen der Gerätetür unterbrochen werden (um Sprühen von heissem Wasser zu vermeiden). Das Programm wird automatisch fortgesetzt werden wenn die Tür wieder zugemacht wird. Nach Ablauf des Spülprogramms... Der Spülvorgang ist beendet wenn ein doppelter Ton gehört wird und die Anzeige “A”anfängt zu blinken. Öffnen Sie die Tür, schalten Sie den Geschirrspüler aus durch Drücken der Ein/Aus Taste und drehen Sie die Wasserzuleitung zu. Öffnen Sie die Gerätetür und lassen Sie das heisse und somit noch stossempfindliche Geschirr während ein par Minuten abkühlen und ganz trocknen. Startenverzögerung Einstellen Die Gerätetür teilweise öffnen. Das Spülprogramm kann in 2, 4 oder 6 Stunden Verzögerung starten wenn die “I” Taste gedrückt wird (Siehe “Nahsicht (Bedienblende)”). Die verzögerte Zeit wird durch Aufleuchten der Anzeige “H”gezeigt, wenn die Taste jedesmal gedrückt wird. Das Spülprogramm kann nach der Einstellung der Startenverzögerung gewählt werden (Siehe unter “Spülprogramm starten…”). Ein kurzer Ton wird sich ergeben und die Verzögerungszeit wird anfangen zurückwärts zu zählen, wobei die Verzögerungsanzeige H blinkt. Nach dem Ablauf der Verzögerungszeit wird die Anzeige mit dem Blinken aufhören und das Spülprogramm wird starten. Anmerkung: Die Uhr wird mit dem Zurückwärtszählen der Verzögerungszeit aufhören, wenn der Strom ausfällt oder die Tür geöffnet wird, und dann damit fortsetzen, wenn der Strom wieder versorgt wird oder die Tür zugeschlossen wird. Spülprogramm Einstelltasten Halbladung Taste Durch Betätigung dieser Taste (Siehe “Nahsicht Bedienblende”, Buchstabe “B”) ist die individuelle Verwendung allein des oberen Korbs bei Halbladung möglich, um Wasser und Energie einzusparen. Diese Funktion gilt nicht für die Spülprogramme mit Schwerlast. Gerät einschalten.7. Spülprogrammtabelle

Programm Programmwahl Informationen Programmbe schreibung Normalspül programm Starkspül programm Leicht Spül programm (IEC-EN50242) Glasgeschirr Schnellspül programm Einweichen

Geschirr, Töpfe und Pfannen normal verschmutzt. Übliches tägliches Spülen. Geschirr, Töpfe und Pfannen stark verschmutzt (nicht für delikatere Teile verwendbar). Geschirr mit normaler Beschmutzung ohne Antrocknen des Schmutzes. Sparprogramm für nicht stark verschmutztes Geschirr sofort nach dem Gebrauch. Sofort nach Gebrauch des Geschirrs verwenden. Sparprogramm für nicht stark verschmutztes Geschirr sofort nach dem Gebrauch. Kein Trockenprogram. Vorspülen von Geschirr, Töpfen und Pfannen, während man darauf wartet, dass die Ladung nach der nächsten Mahlzeit vervollständigt wird. Mit heißem Wasser vorspülen. Längerer Spülablauf mit 70°C. Mit kaltem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen. Mit kaltem Wasser vorspülen. Längerer Spülablauf mit 55°C. Mit kaltem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen. Spülen mit 55 °C. Mit warmem Wasser klarspülen. Mit heißem Wasser klarspülen. Trocknen. Kurzes Spülen mit 40 °C. Klarspülen. Kurzes Kaltspülprogramm, damit Speisereste nicht auf dem Geschirr antrocknen. 30g 30g 15g 15g Mit kaltem Wasser vorspülen. Längerer Spülablauf mit 50 °C. Mit heißem Wasser klarspülen. Trocknen. 30g Geschirrspül mittel Klarspüler.8.

Reinigung des Wasserzulauffilters Reinigen Sie den Wasserzulauffilter (Siehe Abbildung) regelmäßig, der sich am Auslaß des Wasserzulaufschlauchs befindet. Drehen Sie den Wasserhahn zu, schrauben Sie den Zulaufschlauch vom Wasserhahn ab, entfernen und reinigen Sie den Filter anschliessend unter fliessendem Wasser. Setzen Sie dann den Filter zurück und schrauben Sie den Schlauch am Wasserhahn wieder fest. - Am besten lassen Sie den Geschirrspüler laufen, wenn er voll beladen ist, um Energie zu sparen. Um eine Geruchbildung und ein Festbacken von Speiseresten zu vermeiden, können Sie das Kaltspülprogramm verwenden. - Wählen Sie das richtige Spülprogramm. Die Wahl hängt von der Art des zu spülenden Geschirrs usw. und auch vom Grad der Verschmutzung ab. Energiespartipps - Verwenden Sie immer die richtige Spülmittelmenge. Wenn Sie zuviel Spülmittel verwenden, wird das Geschirr nicht sauberer, aber Sie belasten die Umwelt stärker. - Es bringt keinen Vorteil, das Geschirr, Töpfe, Besteck usw. vor dem Laden in den Geschirrspüler vorzuspülen. So bleibt Ihr Geschirrspüler in Form Nach jedem Spülablauf Drehen Sie den Wasserhahn nach jedem Spülablauf zu und lassen Sie die Tör leicht geöffnet, damit Feuchtigkeit und Gerüche aus dem Geschirrspüler entweichen können. Ziehen Sie den Stecker heraus. Vor dem Reinigen oder der Durchführung von Wartungsarbeiten muss der Stecker immer aus der Steckdose gezogen werden. Vermeiden Sie alle unnötigen Risiken. Verwenden Sie keine Lösungs- oder Scheuermittel. Verwenden Sie zum Reinigen der Außen- und Gummiteile des Geschirrspülers keine Lösungs- oder Scheuermittel. Verwenden Sie immer nur ein Tuch mit warmem Seifenwasser. Um Flecken von der Oberfläche im Innenraum zu entfernen, verwenden Sie am besten ein Tuch, das mit Wasser und ein wenig Essig befeuchtet wurde, oder ein Spezialreinigungsmittel für Geschirrspüler. Umstellen des Geschirrspülers Versuchen Sie, den Geschirrspüler aufrecht zu halten, wenn Sie ihn umstellen wollen. Er kann auf die Rückseite gelegt werden, wenn es absolut unumgänglich ist. Dichtungen Eine der Ursachen für eine Geruchbildung im Geschirrspüler sind in den Dichtungen zurückgebliebene Speisereste. Ein regelmäßiges Reinigen mit einem Schwamm kann als Vorbeugung dienen. Wenn Sie Ferien machen Wenn Sie auf Urlaub gehen, wird empfohlen, dass Sie vorher ein Spülprogramm mit leerer Maschine durchführen; ziehen Sie dann den Stecker aus der Steckdose, drehen Sie den Wasserhahn zu und lassen Sie die Tür des Geschirrspülers leicht geöffnet. Die Dichtungen halten so länger; außerdem wird eine Geruchbildung im Geschirrspüler vermieden. Reinigung und Wartung Filtergruppe Zur Gewährleistung der optimalen Leistung und Ergebnisse muss die Filtergruppe saubergehalten werden. Die Filtergruppe sorgt für ein leistungswirksames Ausfiltern von Speiseresten aus dem Spülwasser, das während des Spülprogramms umlaufen kann. Aus diesem Grunde ist es ratsam, gräßere Speisereste, die sich am Filter festsetzen, nach jedem Spülablauf zu entfernen, indem Sie das halbrunde Filterelement und den Behälter (A) unter fließendem Wasser ausspülen. Zum Ausbau der Filtergruppe ziehen Sie am Behältergriff nach oben. Die gesamte Filtergruppe (bestehend aus dem halbrunden Filter (A) und dem Feinfilter (B)) muss mindestens einmal pro Monat gereinigt werden. Verwenden Sie zum Reinigen des Filters einschließlich des Feinfilters eine Zahnbürste. Setzen Sie dann die Filterteile gemäß nachstehender Abbildung wieder zusammen und bauen Sie die ganze Baugruppe wieder im Geschirrspüler ein. Richten Sie die Filtergruppe in der Maschine aus und drücken Sie sie nach unten. Der Geschirrspüler darf niemals ohne die Filter verwendet werden. Ein fehlerhafter Austausch der Filter kann die Leistungsfähigkeit des Gerätes beeinträchtigen und das Geschirr beschädigen. Reinigung der Sprüharme Es kann vorkommen, dass sich Speisereste an den Sprüharmen verkrusten und die Löcher blockieren (siehe Abbildung Innenraum, Buchstaben C - E ). Prüfen Sie die Sprüharme regelmäßig und reinigen Sie sie, wenn erforderlich.

Fehlermeldungen Der Geschirrspüler ist mit einem Sicherheitssystem versehen, das die Störungen und Fehler im Betrieb entdecken und durch schnelles Blinken einer der “A” Programm LED-Anzeigen signalisieren kann. Nur in dem Fall dass die Anzeige für Einweichgang (Siehe Spülprogramm Tabelle) schnell blinkt, heben Sie wie beschrieben unter dem Teil "Programm Unterbrechen / -Korrigieren…" den Spülgang auf. Stellen Sie sicher, dass Wasser in der Leitung vorhanden ist und der Wasserhahn aufgedreht wird. Wenden Sie sich dann an die autorisierte Fachkraft, wenn die Fehlermeldung immer fortsetzt. Wenn irgendeine der anderen Anzeigen anfängt zu blinken schnell, schalten Sie das Gerät aus und wenden Sie sich an die autorisierte Fachkraft. Wenn die Störung nach den vorstehend beschriebenen Kontrollen weiterhin bestehen bleibt oder erneut auftritt, rufen Sie bitte Ihre nächste Kundendienststelle an. Halten Sie folgende Informationen bereit: - Art des Problems; - Modelltypnummer (Mod...) und Seriennummer (S/N...), die auf einem Schild an der Seite des Innenteils der Tür zu finden sind. Lassen Sie niemals Arbeiten von nicht autorisierten Arbeitskräften durchführen und stellen Sie sicher, dass nur Originalersatzteile verwendet werden. Es kann vorkommen, dass der Geschirrspüler nicht richtig oder überhaupt nicht funktioniert. Bevor Sie einen Mechaniker oder den Kundendienst anrufen, überprüfen Sie selbst die Maschine. Vielleicht haben Sie vergessen, einen der Knöpfe zu drücken oder einen wichtigen Schritt durchzuführen. Der Geschirrspüler startet nicht Überprüfen Sie, ob: - der Stecker richtig in der Steckdose sitzt; - der Rest des Haushalts Strom hat; - die Tür richtig geschlossen ist; - der Schalter ON OFF (ein/aus) auf "ON" (ein) steht; - die Wasserversorgung aufgedreht ist. Der Geschirrspüler füllt sich nicht mit Wasser Überpr üfen Sie, ob: - die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist; - die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat; - der Wasserversorgungsschlauch eingeklemmt oder verbogen ist; - das Filter für den Wasserversorgungsschlauch blockiert ist. Das Geschirr wird nicht sauber Überprüfen Sie, ob: - die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist; - die Wasserversorgung im Haus in Ordnung ist und genügend Druck hat; - der Wasserversorgungsschlauch eingeklemmt oder verbogen ist; - das Filter für den Wasserversorgungsschlauch blockiert ist. Das Spülwasser läuft nicht ab Überprüfen Sie, ob: - der Ablassschlauch eingeklemmt oder verbogen ist; Kalksteinflecken oder weißer Film auf dem Geschirr - der Deckel des Salzbehälters richtig geschlossen ist; - die richtige Klarspülermenge verwendet wird. StörungssucheWasserschutzsystem vorschriftsmäßig funktioniert, muss der Kasten "A" mit dem Wasserversorgungsschlauch gemäß Abb.1 am Wasserhahn angeschlossen sein. Keine andere Verbindung ist akzeptierbar. Der Wasserversorgungsschlauch darf unter keinen Umständen durchgeschnitten werden, da er stromführende elektrische Teile enthält. Wenn die Schlauchlänge zur Herstellung der erforderlichen Verbindung nicht ausreicht, muss dieser Schlauch durch einen anderen ersetzt werden, der lang genug ist. Dieser Schlauch ist in Fachgeschäften und von Kundendienststellen erhältlich. Ablassschlauchanschluss Schieben Sie den Ablassschlauch in ein Ablassrohr mit mindestens 4 cm Durchmesser oder lassen Sie das Wasser in das Spülbecken ablaufen. Stellen Sie sicher, dass der Schlauch nicht verbogen oder eingeklemmt ist. Verwenden Sie die spezielle Kunststoffhalterung, die mit dem Geschirrspüler geliefert wird (siehe Abb.3). Das freie Ende des Schlauchs muss mindestens 40 bis 100 cm hoch liegen und darf nicht in Wasser eingetaucht sein. Achtung: Die spezielle Kunststoffhalterung für den Schlauch muss vollkommen sicher an der Wand befestigt werden, damit sich der Ablassschlauch nicht bewegen kann, sodass das Wasser ohne Verspritzen abläuft. Elektrischer Anschluss Stellen Sie zunächst sicher, dass die Spannungs- und Frequenzwerte in Ihrem Haushalt mit denen auf dem Typenschild (auf der Stahlinnentür des Gerätes) übereinstimmen und dass die Stromversorgung der Höchstspannung auf dem Typenschild entspricht. Stecken Sie dann den Stecker in eine vorschriftsmäßig geerdete Steckdose. (Die Erdung des Gerätes ist eine gesetzlich vorgeschriebene Schutzmaßnahme.) Wenn sich die Steckdose, an der das Gerät angeschlossen werden soll, nicht für den Stecker eignet, tauschen Sie am besten den Stecker aus, anstatt Zwischenstecker zu verwenden, die Überhitzen und Brandstellen verursachen können. Oberkorb Unterkorb Der Anschluss an die Heißwasserleitung muss nach dem gleichen Verfahren durchgeführt werden, wie es für die Kaltwasserleitung Einsatz fand. Abb.3

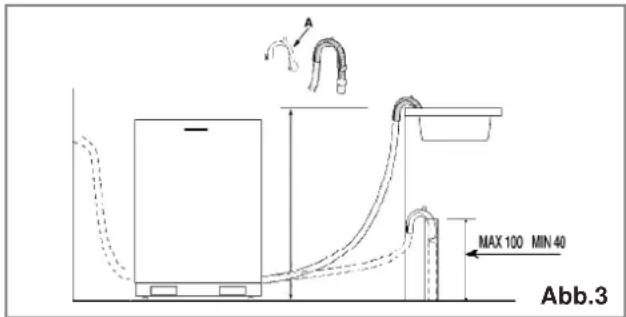

Aufstellen des Geschirrspülers Stellen Sie den Geschirrspüler an der gewünschten Stelle auf. Die Rückseite soll an einer Wand stehen; die Seiten werden an danebenstehenden Schränken oder einer Wand ausgerichtet. Der Geschirrspüler ist mit Wasserversorgungs- und Ablassschläuchen ausgestattet, die rechts oder links angebracht werden, um eine richtige Installation zu gewährleisten. Nivellieren der Maschine Wenn der Geschirrspüler an der gewünschten Stelle aufgestellt ist, stellen Sie die Füße ein (nach unten oder oben), bis die Maschine gerade steht. Auf keinen Fall darf der Geschirrspüler um mehr als 50,8 mm geneigt sein . Ohne eine gute Nivellierung der Maschine kann der Geschirrspüler nicht optimal arbeiten. Kaltwasseranschluss Schließen Sie den Kaltwasserschlauch an einem 3/4 (Gas-) Anschluss an und stellen Sie sicher, dass er gut gesichert ist (siehe Abb.2). Bei einigen Modellen mit “Aqua-stop” Wasserzulaufschlauch (Siehe Abb.1) wird ein kleiner Filter bereits in dem Gewindeende eingebracht. Wenn die Wasserleitungen neu sind oder lange Zeit nicht benutzt wurden, lassen Sie das Wasser eine Zeitlang laufen, bis es klar ist und keine Unreinheiten zeigt. Wenn diese Vorsichtsmaßnahme nicht getroffen wird, besteht Gefahr, dass der Wassereinlass blockiert und das Gerät beschädigt wird. Heißwasseranschluss Die Wasserversorgung zum Geschirrspüler kann auch am Heißwassersystem des Haushalts angeschlossen werden (Zentralheizung), solange die Temperatur 60°C nicht überschreitet In einem solchen Fall wird die Spülprogrammzeit um etwa 15 Minuten verkürzt und die Spülleistung leicht herabgesetzt. Der Anschluss an die Heißwasserleitung muss nach dem gleichen Verfahren durchgeführt werden, wie es für die Kaltwasserleitung Einsatz fand. Wasserschutz Der Geschirrspüler ist mit einem Wasserschutzsystem versehen, das die Wasserversorgung abstellt, wenn Probleme am Wasserversorgungsschlauch oder Lecks im Gerät auftreten, damit Ihr Haushalt nicht beschädigt werden kann. Wenn der Kasten mit den elektrischen Bauteilen aus irgendeinem Grunde beschädigt wird, müssen Sie den Gerätestecker sofort aus der Steckdose herausziehen. Um sicherzustellen, dass das Installation Abb.2 Abb.1Installation Abbildung Schaltungskasten Ein/Aus Schalter Betriebsanzeige Trschalter Anzeigetafel Wasserstand Schalter Splventil fehlender Salzvorrat Anzeige Bedienblende Temperatur begrenzer Heizkrper Temperatur begrenzer Verzgerung RELE
