Marke	Nardi
Modell	LSI6012H
Produkttyp	Einbaugeschirrspüler
Breite	59,6 cm
Tiefe	55 cm
Höhe	82 cm
Kapazität	12 Standardgedecke
Wasserdruck	0,03 - 0,6 MPa
Netzspannung	220-240 V ~ 50 Hz
Maximalstrom	10 A
Gesamtleistungsaufnahme	1950 W
Waschprogramme	Intensiv, Normal, Leicht, Schnell, Einweichen
Hauptfunktionen	Einstellbarer Wasserenthärter, Salzbehälter, Klarspülerdosierer, höhenverstellbarer Oberkorb, Aquastop
Sicherheit	Überlaufschutz (Aquastop), Kindersicherung (empfohlen)
Wartung und Reinigung	Herausnehmbare und waschbare Filter, abnehmbare Sprüharme, reinigbare Dichtungen
Ersatzteile und Reparierbarkeit	Verwendung von Originalteilen empfohlen, Reparatur durch autorisierten Kundendienst
Allgemeine Informationen	Bedienungs- und Installationsanleitung beiliegend, Energieklasse nicht angegeben

Häufig gestellte Fragen - LSI6012H NARDI

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob der Stecker eingesteckt ist, die Tür richtig geschlossen ist, der Wasserhahn geöffnet ist und die Sicherungen im Haus nicht durchgebrannt sind. Konsultieren Sie das Kapitel Fehlererkennung der Anleitung.

Wie stelle ich die Klarspülerdosierung ein?

Drehen Sie die Einstellschraube unter dem Deckel des Behälters mit einem Schraubenzieher. Es gibt 6 Positionen; Position 3 entspricht der normalen Dosierung. Wenn Wassertropfen bestehen bleiben, erhöhen Sie die Dosierung; wenn weiße Streifen auftreten, verringern Sie sie.

Warum läuft das Wasser am Programmende nicht ab?

Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist. Reinigen Sie die Filter und stellen Sie sicher, dass die Ablaufpumpe nicht blockiert ist. Konsultieren Sie den Abschnitt Kleine Störungen selbst beheben.

Was tun bei ungewöhnlicher Schaumbildung?

Dies kann an einem Überschuss an Klarspüler liegen. Wischen Sie verschüttetes Produkt ab und reduzieren Sie die Klarspülerdosierung. Verwenden Sie nur spezielles Geschirrspülmittel.

Wie fülle ich den Salzbehälter?

Entfernen Sie den Unterkorb, schrauben Sie den Deckel des Behälters ab. Wenn es die erste Befüllung ist, geben Sie zuerst Wasser hinzu. Geben Sie etwa 2 kg Spezialsalz für Geschirrspüler mit dem mitgelieferten Trichter ein, dann schrauben Sie den Deckel wieder fest zu.

Warum bleibt das Geschirr nach dem Trocknen feucht?

Stellen Sie sicher, dass Sie ein Programm mit Trocknung gewählt haben und der Klarspüler ausreichend dosiert ist (Position 3 oder höher). Entnehmen Sie das Geschirr erst nach vollständiger Abkühlung.

Weiße Flecken auf dem Geschirr, was tun?

Dies deutet in der Regel auf einen Mangel an Reinigungsmittel oder eine zu niedrige Einstellung des Enthärters hin. Überprüfen Sie die Wasserhärte und stellen Sie den Salzselektor ein. Verwenden Sie ein Reinigungsmittel mit Bleichmittel.

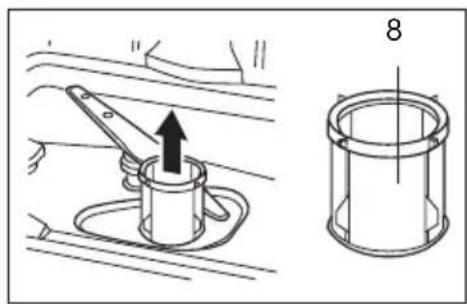

Wie pflege ich die Filter?

Überprüfen Sie nach jedem Spülgang die Filter. Schrauben Sie den Mikrofilter ab und entnehmen Sie die Filtereinheit. Reinigen Sie sie unter fließendem Wasser, setzen Sie sie wieder ein und schrauben Sie sie fest. Verschmutzte Filter beeinträchtigen die Spülleistung.

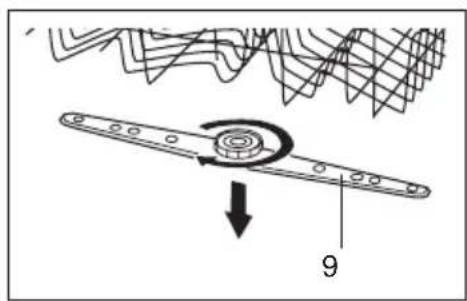

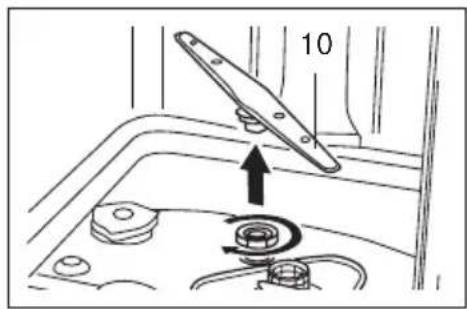

Was tun, wenn sich der Sprüharm nur schwer dreht?

Überprüfen Sie, ob kein Besteck oder Speisereste den Arm blockieren. Heben Sie den Arm an oder schrauben Sie ihn ab, reinigen Sie die Düsen unter fließendem Wasser und setzen Sie ihn wieder ein.

Wie installiere ich den Ablaufschlauch korrekt?

Der Schlauch muss in einer Höhe von 40 bis 100 cm über dem Boden verlegt werden, ohne untergetaucht zu sein. Verwenden Sie die mitgelieferte Kunststoffhalterung, um ihn zu fixieren und Undichtigkeiten zu vermeiden. Knicken Sie den Schlauch nicht.

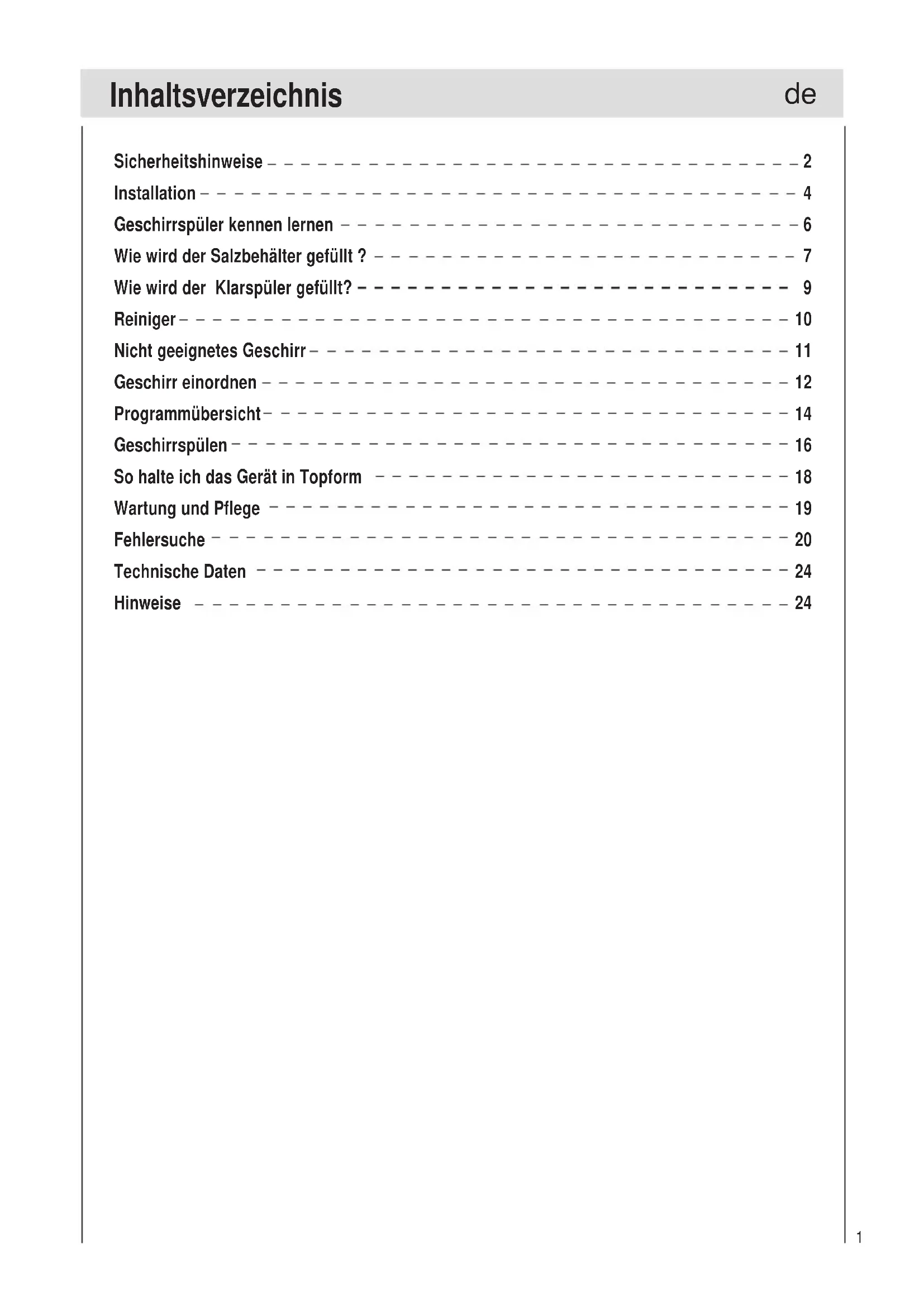

BEDIENUNGSANLEITUNG LSI6012H NARDI

Sicherheitshinweise 2

Installation 4

Geschirrspuler kennen lernen 6

Wie wird der Salzbehalter gefüllt? 7

Wie wird der Klarsprüfer gefüllt? 9

Reiniger 10

Nicht geeignetes Geschirr 11

Geschirr einordnen 12

Programmübersicht 14

Geschirrspulen 16

So halte ich das Gerät in Topform 18

Wartung und Pflege 19

Fehlersuche 20

Technische Daten 24

24

BeiderAnlieferung

• Überprüfen Sie Verpackung und Geschirrspuler(sofort auf Transportschäden.Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern behnmen Sie Rücksprache mit ihrer Lieferanten oder ihrer Kundendienst.
• Entsorgen Sie das Verpackungsmaterialitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations-und Montageanweisung vor.
• Be der Installation muss der Geschirrspul er vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschrifsmäßig installiert ist.
• Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspulers müssen übereinstimmen.
  Benutzen Sie zum Anschluss niemals Verlängerungskabel.
• Bauen Sie unterbaufähige oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Das Kunststoffgehäuse am Wasseranschluss enthalt ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch und tauchen Sie das Kunststoffgehäuse nicht in Wasser.
• Das Netzkabelarf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.

Im tätiglichen Betrieb

• Der Geschirrspüler ist nur zum Spüssen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden.
• Das Gerätarf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach stehen; es ist außer dem gefährlich, den Geschirrspüller Witterungseinflüssen einschließlich Regen auszusetzen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tur. Das Gerät könnte kippen.
  Das Wasser im Spulraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
  Die Tur wahrend des Programmablaufs nur vorsichtig公开. Es besteht die Gefahr, dass Wasser aus dem Gerat spritzt.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus.

• Bitte beachten Sie die folgenden Vorschriften für den Einsatz theses Gerätes:

• Berühren Sie den Geschirrspüller niemals mit feuchten Handen oder Fußen.

• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker.
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig Funktioniert oder gewartet werden muss.

Bei Kindern im Haushalt

• Kinder oder behinderte Personen sollen den deses Gerät nicht ohne Beaufsichtigung benutzen.
• Eine Beaufsichtung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspuler speilen.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.

Bei auftretenden Schäden

• Bei Störungen am Gerät müssen Sie immer(soften die Wasserversorgung abstellen und den Stecker aus der Steckdoseziehen. Ziehen Sie dann den Abschnitt "Fehlersuche" zu Rate. Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sichitte an ihre Kundendienstelle.
• Der Geschirrspulerarf nur von geschultem Fachpersonal repariert werden.
• Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kun-dendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Zur Erhaltung der alten LEISTUNGsfähIGKEIT und SICHERHEIT des Gerätes empfehlen wir folgenden:

• Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.

• Verwenden Sie immer nur Originalersatzteile.

BeiderEntsorgung

• Geräte, die entsorgt werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschritten und das Turschloss halten wird.
  Fuhren Sie das Gerä einer ordnungsgemäßen Entsorgung zu.

Gefährliche Spannung

Warning:

Kinder konnten sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzsteckerziehen,Netzkabel durchtrennen und beseitigen. Turschloss soweit zerstoren,dass die Tur nicht mehr schlieBt.

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an der Wand angeleht werden. Der Geschirrspüler ist mit Zulauf-und Ablaufschläuchen ausgestattet, die je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Waagerechte Aufstellung

Richten Sie das Gerät mittels der Stellübe eben waagerecht aus. An den Stellüben befinden sich Schrauben. Durch Anziehen oder Lösen dieser Schrauben konnen Sie die Höhe des Gerätes einstellen. Das Gerätarf auf keinen Fall eine Neigung von mehr als 2^ aufweisen. Eine richtige Aufstellung gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluß an die Kaltwasserleitung

SchlieBen Sie den Zulaufschlauch mittels einer 3/4-Gewindeverbindung an die Kaltwasserleitung an undziehen Sie die Mutter fest an (siehe Abb.A).

Eineige Modèle sind mit einem "Aquastop" -Wasserschlauch ausgestattet(siehe Abb.B), in dem bereits schon ein Sieb im Gewindeteil untergebracht ist.

Sollte es sich um neue Leitungen handeln,oder um Leitungen, die für länger Zeit nicht benutzt wurden,dann{lassen Sie das Wasser so lange laufen,bis es ganz klar ist.Eventuelle Schmutzreste konnten zu Verstopfung der Zulaufleitung und zu Schaden am Gerät führen.

ACHTUNG:

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschreiben und alte Schlauchsätze werden nicht wiederverwendet.

Abb.A

Überlaufschutz

Der Geschirrspuler ist mit einem System ausgestattet,dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzuführ unterbrochen wird. Dadurch werden Schäden in ihrer Wohnung vermieden.Solle das Gehäuse "A" (das stromfuhrende Teile enthalt) aus irgendwelchen Gründen beschädigt werden,ist der Netzstecker sofort aus der Steckdose zuziehen. Um eine ordnungsgemäß Funktionseweise des Überlaufschutzes zu garantieren,mu das Gehäuse"A"mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in Abb.B veranschaulicht,angeschlossen werden. Der Zulaufschlaucharf auf keine Fall durchgeschritten werden,da er stromfuhrende Teile enthalt.Solle der Schlauch zu kurz sein mu er durch einen anderen Schlauch von geeigneter Lange ersetzt werden. Einen solchen Schlauch konnen Sie bei einem Fachhändler oder ihrer Kundendienstelle erhalten oder bestellen.

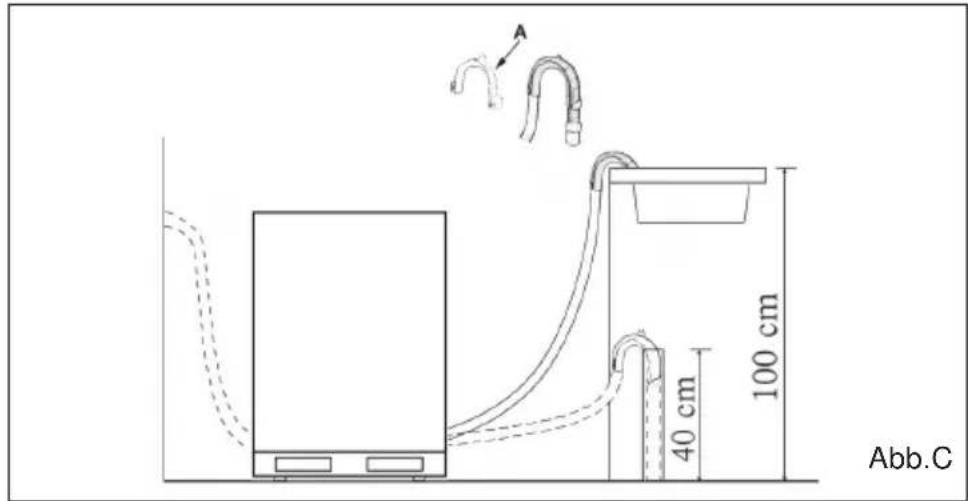

Anschluß des Abwasserschlauches

Führn Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm oder legen Sieihn in das Spülbecken. Falls erforderlich, verwenden Sie das mitgelieferte Kunststoffeil für den Syphonanschluss und um den Schlauch nicht zu knicken oder einzuklemen (Abb.C).Das Schlauchende muß in einer Höhe von 40 bis 100 cm auslaufen undarf nicht im Wasser eingetaucht sein.

Achtung:

Das mitgelieferte Kunststoffe muß fest an der Mauer befestigt werden, um zu vermeiden, daß der Ablaufschlauch abrutscht und sodas Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluss

Das Gerät nur an 230V Wechselstrom über eine vorschäftsmäßig installierte Steckdose mit Schutzleiter anschliessen. Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnahmen. Das Typenschild ist auf der Innenseite der Tür angebracht.

Falls die Steckdose für den am Gerät befindlichen Netzstecker nicht geeignet ist: Netzstecker geeignet anpassen anstatt Adapterstecker verwenden. Überhitzungs- und Brandgefahr!

Warning:

Bei unterbaufähigen-oder inregierbaren Geräten, muß der Anschlußstecker des Geschirrspulers frei zugänglich sein, so dass die Instandhaltung gefahrlos vorgenommen werden kann.

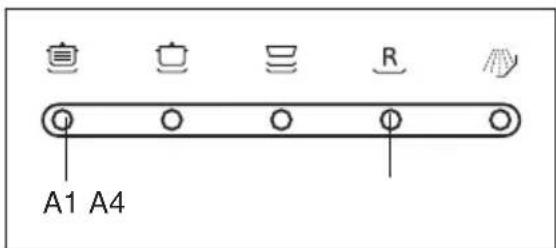

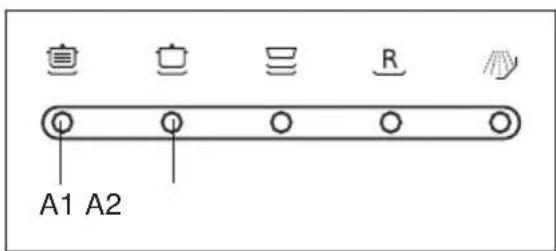

Aus der Nähe betrachtet (Bedienblende)

Anzeige Programmwahl

C Anzeige Ein-Aus

B Taste Programmwahl

D Taste Ein-Aus

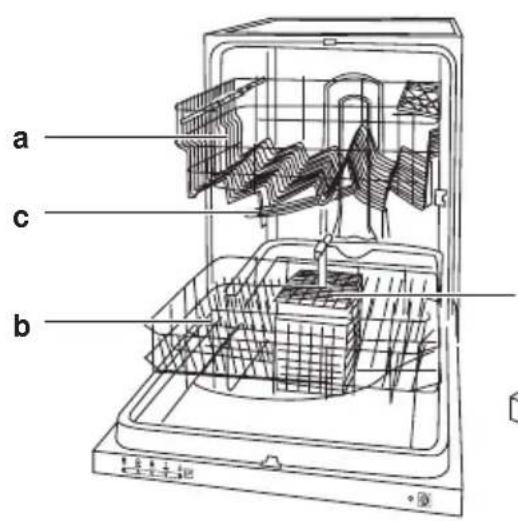

Aus der Nähe betrachtet (Innenraum)

a Oberer Korb

e Unterer Spruharm

b Unterer Korb

f Salzbehalterdeckel

c Oberer Spruharm

g Filterereinsatz

d Besteckkorb

h Reiniger-und Klarspulbehälter

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je higher der Kalkgehalt,desto higher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden,käme es zu Ablagerungen auf dem Geschirr.

Dank des Entkalkers, in den das Geschirrspüler-Spezialsalz eingefült werden muß,wird das Wasser vom Kalk befrei.

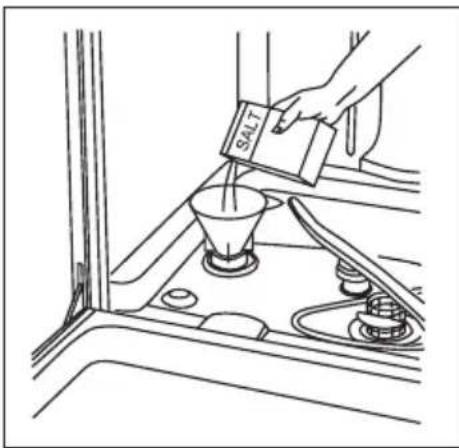

Einfüllen des Salzes in den Entkalkerbehälter

Verwenden Sieitte nur Spezialsalz furGeschirrspuler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt:

• Nehmen Sie den unteren Korb Heraus und schrauben Sie den Deckel des Behalters ab.
• Wenn der Salzbehälter zum ersten Mal gefällt wird, muß er zuerst mit Wasser gefällt werden.
• Füllen Sie mit Hilfe des mitgelieferten Trichters ca.2kg Salzein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehalters wieder an.

Wichtig:

Um Rostbildung zu vermeiden, fullen Sie das Salz am besten kurz voreinem kompletten Spülgang ein.

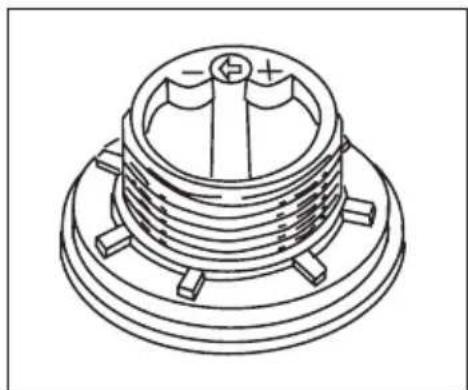

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des WassersVBoreitet,so daß der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sieitte wie folgt:

• Schrauben Sie den Deckel des Salzvorratbehalters ab.
• Auf dem Rand des Behalters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
• Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von"-nach "+" , je nach Harte des verwendeten Wassers.

Wir empfehlen,das Einstellen nach folgender Tabelle vorzunehmen:

Wasserhärte
Niveau	#fH	#dH	mmol/l	Positions-wähler	Salzverbrauch-(Gramm/Spülgang)	Reichweite(Spülgänge/2kg)
1	0 - 10 0	17 0 - 1	,7	/	0	/
2			1,8 - 4,41	8 - "4410 -	25 20	60
3	25 - 50 4	5 - 89 4,5	5 - 8,9	MED	40	40
4		>89>5	0 >8,9		60"+"	25

Wie wird der Klarspuler gefällt?

Klarspuler

Die Verwendung des Klarspulers fordert das Trocknen und verleiht ihrem Geschirr strahlenden Glanz. Der Klarspulerbehalter befindet sich im Turinnern und muß nach ungebärj jeweils 80 Spülgängen neu aufgefüllt werden/be den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspuler eingefüllt wenn die entsprechende Anzeige blinkt).

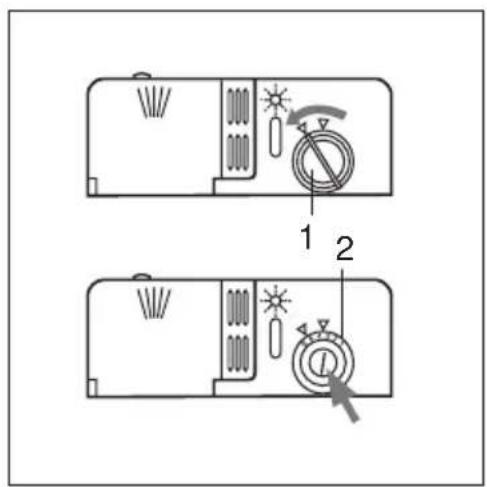

Einfüllen des Klarspulers

Drehen Sie den Deckel "1" des Klarspülerbehalters ab und füllen Sie Klarspüler ein. Achten Sie beim Einfüssen darauf, daß kein Klarspüler überläuft. Der Klarspüler kann durch Einstellen (mittles eines Schraubenziehers) des unter dem Deckel "1" sich befindenden Reglers "2" dosiert werden. Es sind 6 verschiedene Einstellungen möglich.

Ab Werk ist der Regler auf Pos. 3 voreingestellt.

Wichtig:

Eine geeignete Klarspüler-Dosierung erhöht ein optimales Trocknen. Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken hinterbleiben, muß der ReglerHigher eingestellt werden.Sollten auf dem Geschirr weiß Streifen hinterbleiben, muß der Regler niedriger eingestellt werden.

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspulier garantiert bessere Reinigungsergebnisse.Fullen Sie den Reiniger vor Beginn des Spulgangs gemäß den Anweisungen des Abschnitts "Programmübersicht" ein.Der Reinigerbehälter befindet sich auf der Innenseite.

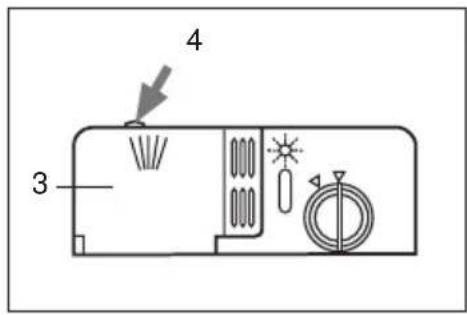

Einfüllen des Behälters

• Drucken sie die Taste"4", um den Deckel "3" zu öffnen.
• Füllen Sie den Reiniger für den Spülgang in die Mulde "5"ein.
• Den Reiniger für Vorspulen fällen Sie in die Mulde "6"ein.
• Drücken Sie nach dem Einfüllen des Reinigers den Deckelitte so zu, daß er einrastet.

Achtung:

Um das Einrasten des Deckels zu erreichtern, säubern Sieitte die Kammerkanten vor dem Verschlieben von eventuellen Reinigerresten.

Achtung:

Bitte benutzen Sie keine 3in1 oder Multifunktionsgeschirrspultabs wenn Sie „Schnellspulprogramm“ oder „Einweichen“ auswahlen.

Achtung:

Legen Sie die Tabs nicht in das Becken der Abwaschmaschine oder in den Besteckkorb, da sonst das Waschergebnis nicht zufriedenstellend ist. Die Tabs sollen in den Spülmitteldosierer gelegt werden.

Nicht in Ihr Gewährspäuler reinigen sollen den Sie:

Besteck-und Geschirrtele aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendendeten Kleber nicht für die auftretenden Temperatoren geeignet. Empfindliche Dekorglaser und Vasen, spezialles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außer dem heißwasserempfindliche Kunststoffe, Kupfer-und Zinngeschirr. Aufglasdekore, Aluminium-und Silberteilen konnen beim Spulen zum Verfahren und Verblassen neigen. Auch eine Glassorten konnen nach vielen Spülgängen trüb werden. Weiter gehoren sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspuler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile die mit Asche, Wachs, Schmierfett oder Farbe verureinigt sind, dürfen nicht in den Geschirrspüler.

Glas-und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
  chemische Zusammensetzung des Reinigers.
• Wassertemperatur und Programmdauer der Geschirrspulmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wahlen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Bevor Sie das Geschirr einordnen, sollenn Sie :

Grobe Speisereste entfernen. Damit bleibt der Filtereinsatz durchlüssig und die Betriebseigenschaften Ihres Gerätes erhalten.

TöpfemiteingebranntenSpeiseresten einweichen.

Verwendung des unteren Korbs

Es wird empfohlen das am schwierigsten zu reinigende Geschirr in den unteren Korb einzuordnen: Töpfe, Pfannen und Teller bis zu 29 cm Durchmesser (siehe Abbildung rechts). Die grossen Geschirrteile an den Rand einordnen, so dass die Drehung des oberen Sprüharmes nicht behindiert wird.

• Töppe, Pfannen, Servierteller usw. immer mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann(Abb.D).
• Groß Töppe sollenn schräg einsortiert werden, damit das Wasser better ablaufen kann.
• Der Besteckkorb kann zusammengeklappt werden (siehe Abb.D), so dass bei weniger Besteck nur eine Kammer beladen wird. Auf diese Weise wird mehr Raum für zusätzliche Töppe gewonnen und zusammengeklappt passst der Besteckkorb auch in den Oberkorb.
• Stecken Sie Besteckteile mit den Griffen nach unter in den Besteckkorb. Falls der Korb über Seitenfacher verfügt, sollenn Sie die Löffel einzeln in die entsprechenden Schlitze stecken. Besonderss large Kuchengeräte sollenn Sie in Längsrichtung vorne in den Oberkorb legen.

Normale Tagesbeladung

ACHTUNG

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unter oder in waagrechter Lage in den Korb gelegt werden.

Was gehört in den Oberen Korb

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee-und Kaffeetassen, Untertassen und Teller, flache Schüsseln,leitung verschmutzte flache Töppe und Pfannen.

• Sortieren Sie das Geschirr so ein, daß es durch den Wasserstrahl nicht umgeworfen wird.

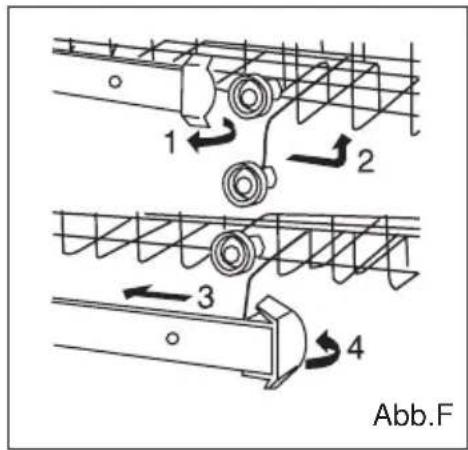

  Der obere Korb ist hohenverstellbar (siehe Abb.F).

Stellen Sie den Oberkorb in die höhere Position ein. Damit haben Sie mehr Raum für das EinordnenHigherer Teller und großem Geschirr im unteren Korb.

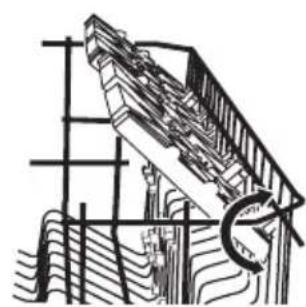

Etagere

Stellen Sie Gläser und Glaswaren mit längerem Stiel darauf, um das Berühren mit anderen Geschirr zu vermeiden.

Setzen Sie Glas, Tassen und keine Schüsseln auf das zusätzliche Tassenregal, das entsprechend dem Bedarf ein-oder ausgeschwenkt werden kann(Siehe Abb.G).

Abb.G

Spülprogramm	Geschirrt z.B. Porzellan, Töppe, Bestecke, Gläser etc.	Art der Speisereste z.B.von	Menge der Speisereste	Zustand der Speisereste	Programmbeschreibung
Intensiv-programm	Unempfindlich	Suppen, Aufläufen, Soßen, Karttoffeln, Teigwaren, Reis, Eiern, gebraten Speisen	viel	Stark haftend	Vorsprülung mit warmem Wasser. Verlängerter Spülgang bei 70°C. Nachspüssen mit kaltem Wasser. Nachspüssen mit weißem Wasser. Trocknen.
Normalspül-programm					Vorsprülung mit warmem Wasser. Verlängerter Spülgang bei 55°C. Nachspüssen mit kaltem Wasser. Nachspüssen mit weißem Wasser. Trocknen.
ECO-Programm (EN50242)	Gemisch	Suppen, Kartoffeln, Teigwaren, Reis, Eiern, gebraten Speisen	wenig	gering haftend	Vorsprülung mit warmem Wasser. Verlängerter Spülgang bei 50°C. Nachspüssen mit kaltem Wasser. Nachspüssen mit weißem Wasser. Trocknen.
Schnellspül-programm		Kaffee, Kuchen, Milch, Wurst, kalten Geträngen, Salate	sehr weniger	gering haftend	Kurzes Spüssen bei 40 °C. Nachspüssen mit kaltem Wasser.
Einweichen		Abduschen, wenn das Geschirr über mehrere Tage bis zum Spüssen im Geschirrspüler aufbewahrt wird.			Kurzes Kaltspülprogramm, damit Speisereste nicht auf dem Geschirr antrocknen.

Labormesswert nach europäischer Norm EN 50242.

Zeitvorwahr					Geschirspulmittel
					Vorspulgang	Verläufiger Spulgang
-	-	59	59	59	259	Klarspuler
-	159	259	259	259	-	-
-	-	-	-	-	-	-

Dauer in Minuten	Stromver- brauch in kWh	Wasser- brauch in Liter
12	32	162
0.40	1.05	1.24
9	15	16
112	1.62	18

Programmausbahl

Anhand der Geschirrt und der Menge bzw. des Zustands der Speisereste konnen Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im rechten Teil der Programmübersicht.

Ein Beispiel:

Für gemisches Geschirr mit denen und stark haftenden Speiseresten benötigen Sie das Programm « Normal» □.

Spartipp

Bei weniger beladener Maschine genegt halten das nachstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen.

Durch:

• unterscheidliche Geschirrmenge
  Zulauftemperatur des Wassers
• Wasserleitungsdruck
• Umgebungstemperatur
• Netzspannungstoleranzen
  und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge,...)

Gerä einschalten

Nach Programmende Tur Offnen.
- Ein-Aus Taste "D" betätigungen und Gerät einschalten.
- Drücken Sie die die gewünschte Programmtaste "B" auf dem Bedienfeld. Die Programm-Anzeigelampe "A" leuchtet auf.
- Schlieben Sie die Tur. Die Anzeigelampe "A" beginnnt zu blinken und das Spulprogramm startet automatisch.

Programmende

• Am Programm Ende ertont das Signal 6 mal. Die Anzeigelampe gehen aus außer On-OFF Anzeigelampe.

Gerä ausschalten

Einige Minuten nach Programmende:

• Nach Programmende Tür öffnen.
  Hauptschalter "D" ausschalten.
  Geschirr nach dem Abkühlen entnehmer.

Programm unterbrechen

• Tur vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
  Wird die Tur geoffnet, ertont alle 30 Sekunden jeweils 10 mal ein akustischer Signalton.
• Bei Warmwasseranschluss oder wenn die Maschine bereits aufgeht hat und die Gerätetur geöffnet wurde, die Tur erst eine Minute anlehen und dann schlieben. Andernfalls kann durch Expansion die Gerätetur aufspringen.

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und halten Sie die Tur Ihres Geschirrspulers angeleht, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdoseziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs-oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs-noch mit Scheuermitteln,sonder mit einer warmen,milden Seitenlauge.

Eventuelle Flecken auf den inneren Gehaussteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch,oder mit einem Spezialreiniger fur Geschirrspul er zu entfernen.

Bei einem Umzug

Bei einem Umzug sollen das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rüchseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen festetzen. Die Dichtungen sollen dem nach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Die Tür sollte nicht in der geöffneten Stellung belassen werden, da dies eine Gefahr darstellen konnte.

Vor den Ferien

Bei längerer Abwesenheit,empfehlen wir einen Spülgang bei leerem Gerät durchlaufen zu halten. Danach den Netzstecker aus der Steckdoseziehen und den Wasserhahn abdrehen.Lassen Sie die Gerätetür angeleht.Sie schon hierdurch nicht nur die Dichtungen,sondern vermeiden die Bildung von Gerüchen.

Regelmäßige Kontrolle und Wartung ihrer Maschine hilft Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Arger.Deshalb sollenn Sie von Zeit zu Zeit einen aufmerksamen Blick in ihren Geschirrspul erwerfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
  Finden sich solche Ablagerungen, dann:
  Maschine mit Reiniger gründlich durchspulen.

Siebe

Die Siebe "7,8" halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. These Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nehmen Sie das Grobsieb "7" Heraus und entnahmen Sie das Sieb "8". Reste entfernen und Siebe unter flieBendem Wasser reinigen.
• Sieb “8” und Grobsieb “7” wieder eingetzen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser konnen Düsen und Lagerungen der Sprüharme "9"und "10" blockieren.

• Austrittsdusen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Spuharm “10” nach oben abziehen
  Oberen Spruharm "9" abschrauben.
  Spruharme unter flieBendem Wasser reinigen.
  Spruharme wieder einrasten bzw. festschrauben.

Kleine Fehler selbst beheben

Erfahrungs gemäß setzen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst begeben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfügung stehen. Die nachfolgende Übersicht soll Ihnen darauf helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen... ...beim Einsatzen

Das Gerät lauft nicht an.

• Sicherung im Haus ist nicht in Ordnung.
  Gerätestecker nicht eingesteckt.
  Geratetur nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aquastops bzw. des Zulaufschlauches.

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

... bei dem Gerät

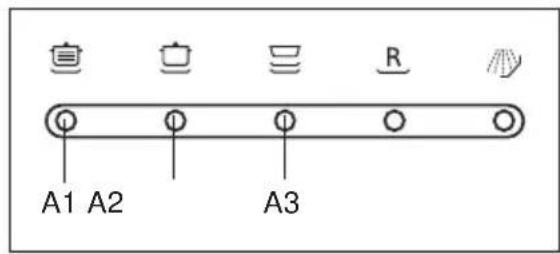

Ertont 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A2“ leuchtet, überprüfen Sie ob die Turrichtig geschlossen ist.

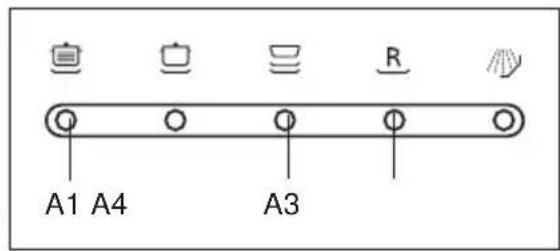

Ertont 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A4" leuchtet, überprüfen Sie ob der Wasserablaufschauch zu niedrig hangt.

Ertont 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A3,A4" leuchtet, überprüfen Sie ob der Wasserablaufschlauch eingeklemmt ist, abgewinkelt ist oder zu hoch hangt.

Ertont 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A2,A3" leuchtet, überprüfen Sie ob der Wasserablaufschlauch richtig eingeschlossen

ist. Stellen Sie sicher dass:

• der Wasseranschluss im Haus einwandfrei Funktioniert und genugend Wasserdruck vorhanden ist.
• der Wasserzufuhrschlauch nicht eingeklemmt oder abgewinkelt ist.
• der Filter für den Wasserzufuhrschlauch nicht verstopft ist.
• der Abwasserschlauch nicht zu tief hangt.

Ertont 10 kurze Warnsignal alle 30 Sekunden und die Programmanzeige „A1,A3“ oder „A1,A2,A3,A4“ leuchtet, kontaktieren Sieitte unseren Kundendienstpartner.

Sie ein paar Minuten.Schalten Sie dann den Geschirrspüler wieder an und versuchen Sie nochmals,ihn in Betrieb zunehmen.Wenn dies wiederum nicht gelingt bzw.das Problem weiter besteht,setzen Sie sich mit einem Kundendienst in ihrer Höhe in Verbindung und geben Sie ihren Ansprechpartner die folgenden Informationen:

• Art der Störung
• Modellnummer (Mod. ...) Seriennummer (S/N ...), ersichtlich auf dem seitlich an der Innentür angebrachten Typenschild.

Unterer Spruharm dreht sich schwer.

Spruharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lassst sich nicht schlieben.

Dossierbehälter überfüllt.
- Mechanismus durch verkleble Reinigerrechte blockiert.

Kontrollanzeigen gehen nach dem Spulen nicht aus.

Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spulen im Dosierbehälter.

• Dosierbehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

Nach Programmende bleibt Wasser im Gerät stehen

Der Abwasserschlauch ist verstopf oder geknicht.
Die Abwasserpumpe ist blockiert.
- Siebe sind verstopft.
Das Programm ist noch nicht beendet. Programmende abwarten.

...beim Spulen

Ungewöhnliche Schaumbildung

• Handspulmittel in der Klarspulerzugabe.
• verchütteter Klarspuler kann beim nachsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspulmittel mit einem Lappen entfern.

Gerät bleibt während des Spülens stehen

Stromzufuhr unterbrochen.
- Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spüssen

Spruharm schlagt an Geschirrteile.

Klapperndes Gerausch beim Spulen

Geschirrteile nicht richtig eingeordnet.

Schlagendes Gerausch der Füllventile

• Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

...am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
Der Geschirrkorb war überfüllt.
Die Geschirrteile sind aneinander gelegen.
- Zu weniger Reiniger eingefüllt.
- Zu schwaches Spulprogramm gewählt.
Spuharmdrehung behind, weil ein Geschirrteil im Wege stand.
Die Spruharmdusen sind durch Speisereste verstoptf.
- Siebe sind verstopft.
- Siebe falsch eingesetzt.
- Abwasserpumpe blockiert.

Auf Kunststoffeilen entstehen Verfarbungen

• Zu weniger Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiß Flecken am Geschirr, die Glaser bleiben milchig

• Zu weniger Reiniger eingefüllt.
• Klarspulermenge zu gering eingestellt.
  Trolz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehalters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken

Programm ohne Trocknung gewählt.
- Klarspulermenge zu niedrig eingestellt.
Geschirr zu früh ausgeräumt.

Glaser bestehtumstackesAussehen

• Klarspulermenge zu niedrig eingestellt.

Tee oder Lippenstiftreste sind nicht vollständig entfernt

• Der Reiniger hat eine zu geringe Bleichwirkung.
  Zugeringe Spultemperatur gewählt.

Rostspuren am Besteck

Besteck nicht ausreichend rostbeständig.
- Salzgehalt im Spülwasser zu hoch.

• Deckel des Salzbehalters nicht fest zugedreht.
• Beim Salznachfüllen zu viel Salz verschüttet.

Glaser werden stumpf und verfürben sich, die Beläge sind nicht abzwischen

• Ungeeigneten Reiniger eingefüllt.
  Glaser nicht spulmaschinenbestandig.

Auf Glasern und Besteck verbleiben Schlieren, Glaser besteht metallisches Aussehen

• Klarspulerzugabemenge zu hoch eingestellt.

Technische Daten

de

Breite	59.6 cm
Tiefe	55 cm
Höhe	82 cm
Fassungsvermögen	12 Maßgedecke
Anschluß-Wasserdruck	0.03-0.6MPa
Betriebsspannung	220-240V~ 50Hz
Maximale Stromstände	10A
Leistung	1950W

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss zerstären. Sie verhinder damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommt.

Ihr neues Gerät wurde auf dem Weg zu denen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen.

Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Allgemeines

Unterbau-und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

Hinweise für Vergleichsprüfungen nach EN 50242

Einordnung nach Normvorgabe

Einordungsbeispel: siehe Abb. 1 und 2

Fassungsvermögen: 12 Maßgedecke

Vergleichsprogramm: ECO-Programm

Klarspulereinstellung: 5

Geschirrspulmittel: 5g + 25g

Fig.1 Fig.2

Bei hohenverstellbarem Oberkorb muß der Oberkorb in die obere Stellung eingesetzt werden.

Im Falle von Abweichungen von den Vergleichsprüfungen nach EN 50242, z.B.

Anschmutzungen, Geschirr-und Besteckart usw., ist vor Testbeginn mit dem Gerätehersteller Kontakt aufzunehmen.

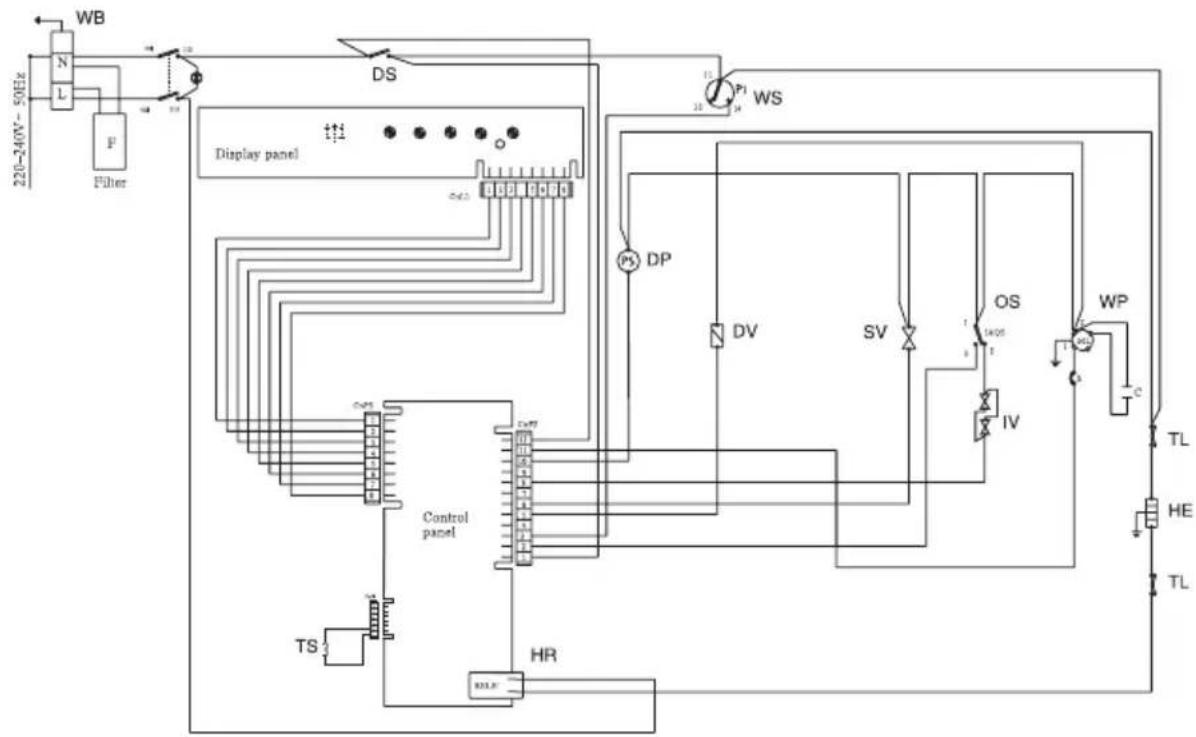

WB: Kabelbox

DS: Turschalter

WS: Druckschalter

DP: Motor Ablaufpumper

DV: Waschmittel-und Klarspülbehälter

SV: Ventil Wasserenthärter

OS: Überlaufschalter

IV: Einlassventil mit elektronischem

Wasserschutz Vorrichtung

WP: Motor Waschpumper

TL: Temperaturbegrenzer

HE:Heizelement

HR: Relais

TS: Temperatursensor

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Indice

pt
