LSI6012H - Lavavajillas NARDI - Manual de uso y guía de instrucciones gratis

Marca	Nardi
Modelo	LSI6012H
Tipo de producto	Lavavajillas empotrable
Anchura	59,6 cm
Profundidad	55 cm
Altura	82 cm
Capacidad	12 cubiertos estándar
Presión de agua	0,03 - 0,6 MPa
Tensión de alimentación	220-240 V ~ 50 Hz
Intensidad máxima	10 A
Potencia absorbida total	1950 W
Programas de lavado	Intensivo, Normal, Ligero, Rápido, Remojo
Funciones principales	Suavizador de agua ajustable, dosificador de sal, dosificador de abrillantador, cesta superior regulable en altura, Aquastop
Seguridad	Dispositivo antiinundación (Aquastop), bloqueo de seguridad para niños (recomendado)
Mantenimiento y limpieza	Filtros extraíbles y lavables, brazos aspersores desmontables, juntas limpiables
Piezas de repuesto y reparabilidad	Uso de piezas originales recomendado, reparación por servicio técnico autorizado
Información general	Manual de uso e instalación incluido, clase energética no especificada

Preguntas frecuentes - LSI6012H NARDI

¿Qué hacer si el lavavajillas no arranca?

Compruebe que el enchufe está bien conectado, la puerta correctamente cerrada, el grifo del agua abierto y que los fusibles de la casa no están fundidos. Consulte el capítulo Detección de averías del manual.

¿Cómo ajustar la dosificación del abrillantador?

Gire el tornillo de ajuste debajo del tapón del dosificador con un destornillador. Hay 6 posiciones; la posición 3 corresponde a la dosificación normal. Si persisten las gotas de agua, aumente la dosificación; si aparecen estrías blancas, disminúyala.

¿Por qué no sale el agua al final del programa?

Compruebe que la manguera de desagüe no está doblada ni obstruida. Limpie los filtros y asegúrese de que la bomba de desagüe no está bloqueada. Consulte la sección Solucionar pequeñas averías usted mismo.

¿Qué hacer en caso de producción inusual de espuma?

Puede deberse a un exceso de abrillantador. Limpie cualquier producto derramado y reduzca la dosificación del abrillantador. Use solo detergente especial para lavavajillas.

¿Cómo llenar el depósito de sal?

Retire la cesta inferior, desenrosque el tapón del depósito. Si es el primer llenado, añada primero agua. Vierta aproximadamente 2 kg de sal especial para lavavajillas con el embudo incluido, luego vuelva a enroscar bien el tapón.

¿Por qué la vajilla queda húmeda después del secado?

Asegúrese de haber seleccionado un programa con secado y de que el abrillantador está dosificado suficientemente (posición 3 o más). Saque la vajilla después de que se haya enfriado completamente.

Quedan manchas blancas en la vajilla, ¿qué hacer?

Esto indica generalmente falta de detergente o un ajuste del suavizador demasiado bajo. Verifique la dureza del agua y ajuste el selector de sal. Use un detergente con agente blanqueador.

¿Cómo mantener los filtros?

Después de cada lavado, verifique los filtros. Desenrosque el microfiltro y retire el conjunto filtrante. Límpielos bajo agua corriente, vuelva a colocarlos y enrosque. Los filtros sucios perjudican el lavado.

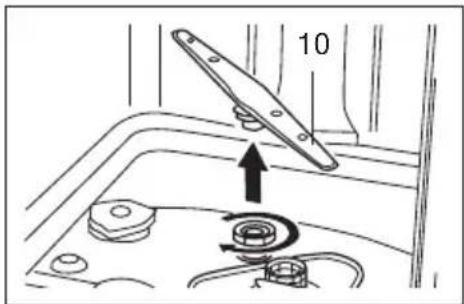

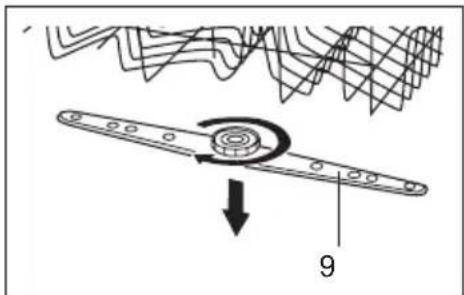

¿Qué hacer si el brazo aspersor gira con dificultad?

Verifique que ningún cubierto o residuo de comida bloquee el brazo. Levante o desenrosque el brazo, limpie las boquillas bajo agua corriente y vuelva a montarlo.

¿Cómo instalar correctamente la manguera de desagüe?

La manguera debe colocarse a una altura de 40 a 100 cm del suelo, sin estar sumergida. Use el soporte de plástico incluido para mantenerla en su lugar y evitar fugas. No doble la manguera.

MANUAL DE USUARIO LSI6012H NARDI

• o tipo de anomalia;
• o número do modèle (Mod...) e o número de série (S/N...), indicados na chapa de característica localizada no interior da porta.

• O braço está bloqueado por partículas ou restos de comida.

• Demasiado detergente no reservatorio.
• Mecanismo bloqueado por resíduos de detergente.

Ruido de pancada das valvulas de enchimento

• Nas miguias de integraao total, que posteriormente, seam instaladas como maquinas de instalacao livre, deve assegurar-se que estas nao caiam por nao estarem encastradas.

WS: Interruptor nivel agua

DP: Motor bomba de descarga

DV: Gaveta do detergente e do abrilhantasor

SV: Válvula descalcífador

OS: Interruptor transbordamento

TL: Limitador temperatura

HE: Resistência

HR: Relé

TS: Sensor temperature

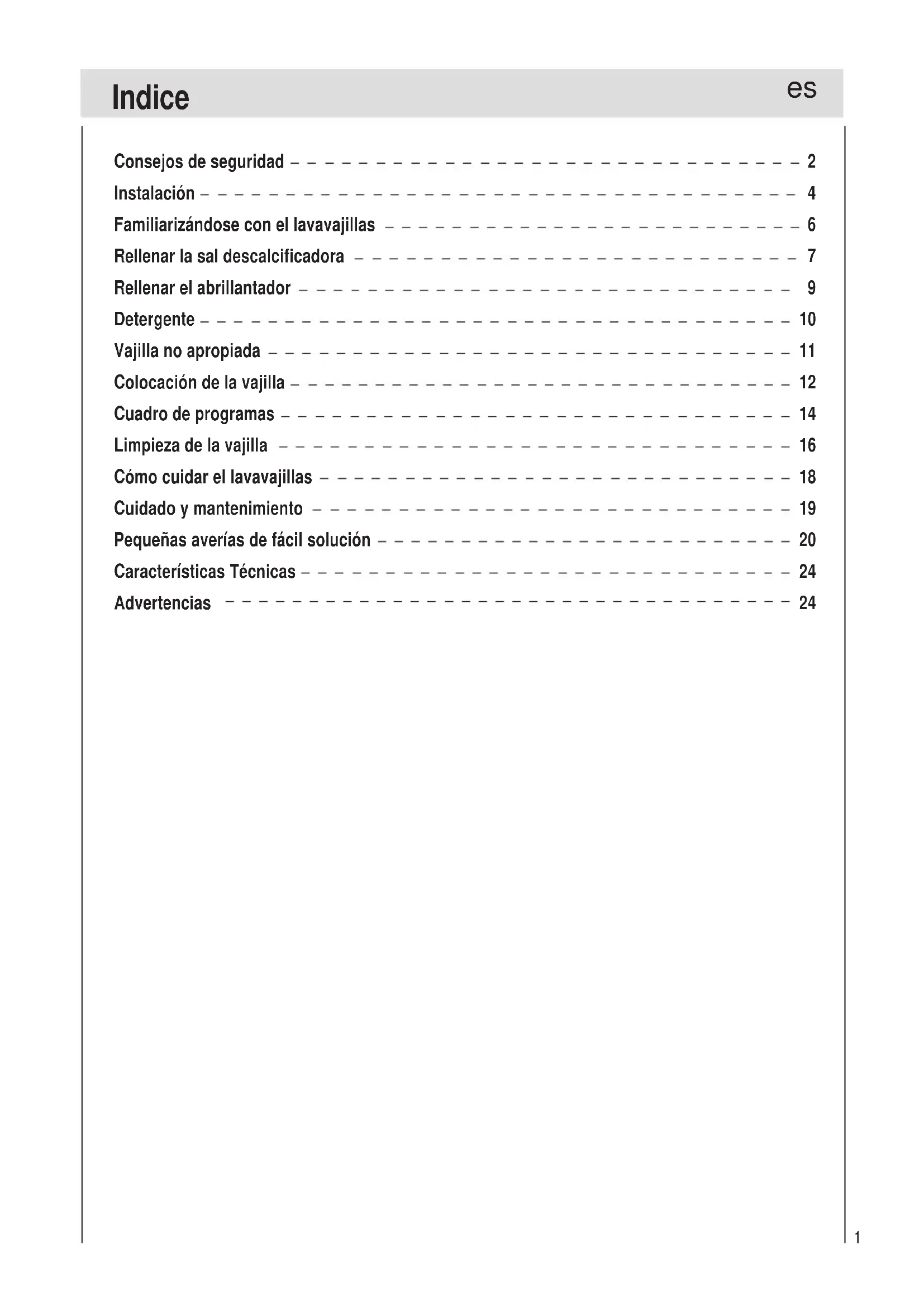

Consejos de segurança 2
Instalacion 4
Familiarizandose con el lavavajillas 6
7
9
Detergente 10
Vajilla no apropiada 11
Colocacion de la vajilla 12
Cuadro de programas 14
Limpieza de la vajilla 16
Cómo cuidar el lavavajillas 18
Cuidado y mantenimiento 19
Pequeñas averías de fácil solución 20
24
Advertencias 24

Al ser suministrado el aparato

• Verificar inmediamente el estado del embalaje del lavavajillas por si presentara daños o desperfectos debidos al transporte. Noponer en marcha un aparato en caso de presentar daños o desperfectos visibles. En caso necasario, consultar con el distribuidor.
• Eliminar y evacuar los materiales de embalaje según prescripción legal nacional.

Antes de la instalación de laquina

• Efectuar la instalacion y la connexion del aparato a la red electrica segun seENA en las instrucciones de instalacion y montaje.
• Durante los problemas de montaje del aparato, este deben permanecer desconectado de la red electrica.
• Cerciórese de que la instalación electrica de su vivienda dispone de una toma a tierra debidamente instalada.
• Los values de connexion de la red electrica tienen que coincidir con los detallados en la plaza de caracteristicas del aparato.
  No conectar nunca el aparato a la red electrica a trovés de un cable de prolongacion.
• Los lavavajillas encastrables o integrables solo deben montarse bajo de placas encimeras de una pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad.
• Tras el montaje del aparato, el enchufe de este deben ser accesible.
• La caja de plástico que se encuesta en la toma de agua del lavavajillas incorpora una electroválvula. En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. NoURTAR la manguera ni sumergir la caja de plástico en el agua!
  No doble ni aplaste el cable de alimentacion en excesso o de forma peligrosa durante la instalacion.

• El lavavajillas soloDebe ser utilisé por personas adultas para lavar vajillas y utensilios de cocina.
• Este aparato no debe instalarse en el exterior, incluo si la zonaonde se va instalar está cubierta por un tejado; es muy peligioso exponerlo a la lluvia y a la intemperie. No sentarse ni subirse encima de la puerta del lavavajillas: El aparato podra volcar.
• El agua de lavado que se encontrar en el interior del lavavajillas no es apta para el consumo humano o animal.
  No introducir ni agregar jamás disolventes en el lavavajillas. i Existe peligro de explosión!
• Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. | Existe peligro de que se produzcan fugas de agua!
  No toque la resistencia durante o.afteres del ciclo de lavado.
• Normas báscas que deben cumplirse al utilizar el aparato:

• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados.

• No utilise alargadores ni tomas multiples.

• Si el aparato no funciona correctamente o si es preciso realizar una operation de mantenimiento, desconnecte el aparato del suministro electrico.

En caso de haber niños en el hogar

• Los niños y personas discapacitasadas no deben utilizar el aparato.
  No permita que los niños juguen con el aparato.
• Guarde el detergente FPGA a del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando este abierto.

En caso de avería

• En caso de avería, apague el lavavajillas y ciderre el grifo de suministro de agua al lavavajillas. A continuación, consulte elApartado, "Pequeñas averías de fácil solución". Si no pueda SOLUTIONAR el problema,pongase en contacto con el Servicio de asistencia技术水平a.
  Las reparaciones solo deben ser efectuadas por personalriallicado.
• Para evaporar peligios electricos. En caso de avería en la toma de corriente (enchufe), este debe ser substituido únicamente por el fabricante, el Servicio Tecnico o personalriallicado.

• Para Maintener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos:

• Ilamar al servicio técnico autorizzato por el fabricante.
  -utilizarsiempre laspiezasoriginales.

Desguace de la vieja unidad

• Corte el cable de suministro electrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.
• Contribuya activamente a la proteccion del medio ambiente facilitando que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Voltaje peligrosso

Advertencia:

Los niños podrán acceder al aparato y encerrarse bajo (peligro de asfixia) o provocar otheras situaciones peligrosas. Por estarzon: Sacar el enchufe de acometida,URTAR el electrico y toma de agua y eliminarlo. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar.

Colocacion del aparato

Coloque el aparato en la ubicacion deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desague que pueda colocarse a la izquierda o a la derecha, según sea Neededo, para poderla instalacion.

Nivelación del aparato

Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En什么样o caso, el aparato no debe estar inclinado más de 2^ . Si el aparato está nivelado, el rendimiento mejora.

Conexión del agua fria

Conecte el tubo flexible de alimentacion del agua fria a un conector de rosca de 3/4 (gas) y asegurese de que está correctamente enroscado (consulte la Fig. A).

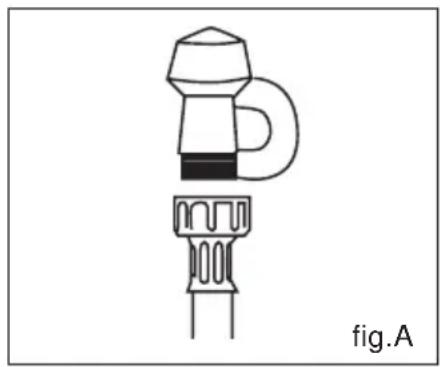

Algunos modelos están equipados con un "Aquastop" en el tubo de alimentación del agua (vea fig.B) donde se ENCuentra un microfiltro dentro del conductor.

Si los tubos del agua son nuevos o si no se han utilisé durante mucho tiempo,cede correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, pueda bloquearse la toma de agua y darar el aparato.

Advertencia:

Use el nuevo tubo flexible suministrado.No reutilice el antiguo

Protección contra inundaciones

Algunos modelos de lavavajillas están equipados con un sistema que corte el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas dentro de la unidad. Si porridge raison se daña la caja que contiene los componentes electricos, saque el enchufe del lavavajillas inmediamente. Para garantizar el correcto funciona el protección contra inundaciones, I a caja "A" con el tubo flexible de alimentación debe estar connectado al grifo de suministro del agua como se muestra en la fig. B. No debe utilizesnardo othero tipo de connexion. El tubo flexible de alimentacion no debe cortarse bajo ningún concepto, ya que contiene partes electricas activas. Si la longitud del tubo flexible no alcanza para realizar una connexion correcta, sustituyala por un tubo mas largo. Este tubo flexible está disponible a工程技术 de Assistance Tecnica.

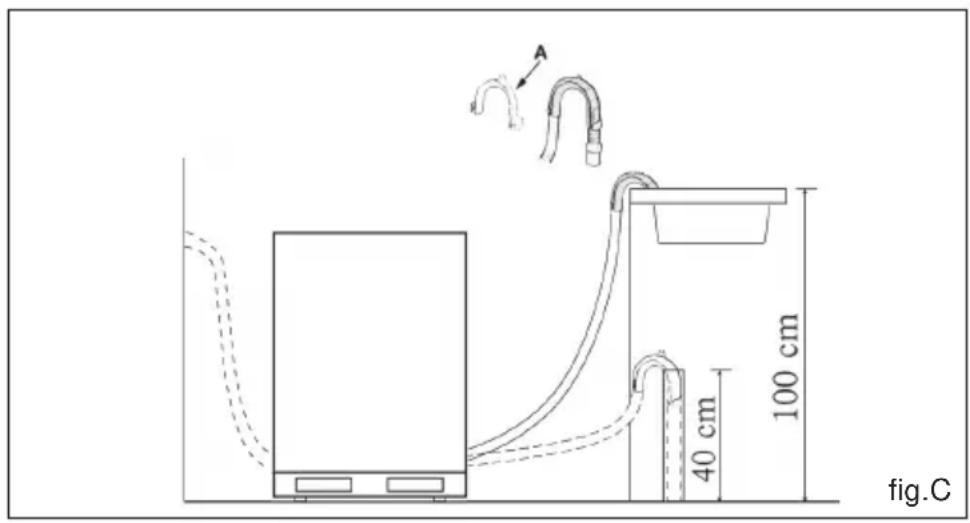

Conexión del tubo de desagüe

Introduzca el tubo de desagüe en una tuberia de desagüe con un diametro minimo de 4 cm. o colóquelo en el fregadero y asegúrese de que no está torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. C). El extremo libre del tuboDebe estar a una alta entre 40 y 100 cm. y no debe sumergirse en el agua.

Atencion:

Fije correctamente el soporte especial de plástico del tubo a la pared paraatar que se mueva y se derrame agua fuera.

Conexión electrica

Una vez comprobado que el voltaje y la Frequencia de la vivienda y los de la placar de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el systeme electrico está adaptado para el mayor voltaje de la placar de datos, introduzca el enchufe en la toma de corriente con una toma a tierra adecuada (la toma a tierra del aparato es obligatoria por ley).

Si la toma de corriente a la que se conectaré el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utiliser adaptadores o similares ya que pueda producir sobrecalentimientos y quemaduras.

Advertencia:

El enchufe de laquina lavaplatos debe ser accesible aunque se instale de forma empotrada, asi se facilitarlos futuros mantenimientos y reparaciones de laquina.

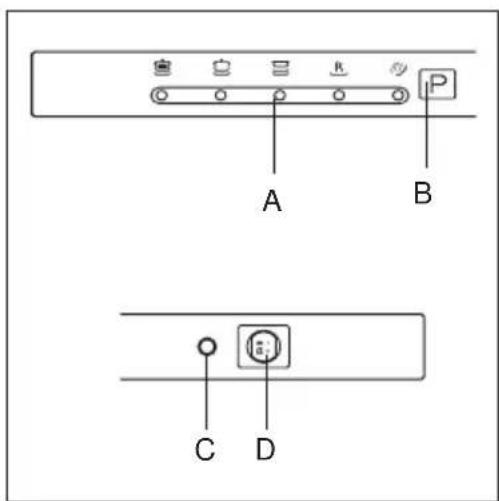

Primer plano (panel de control)

A
B
C
D

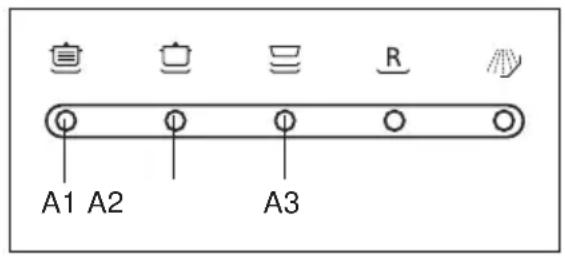

A Indicadores programas

C Luzindicadora“ON-OFF"

B Tecla de selección programas

D Pulsador "ON-OFF"

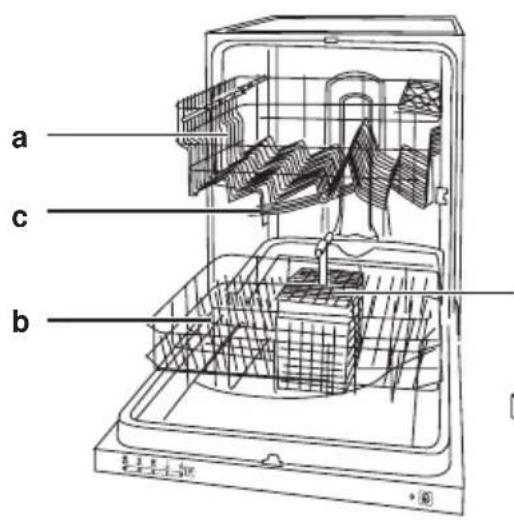

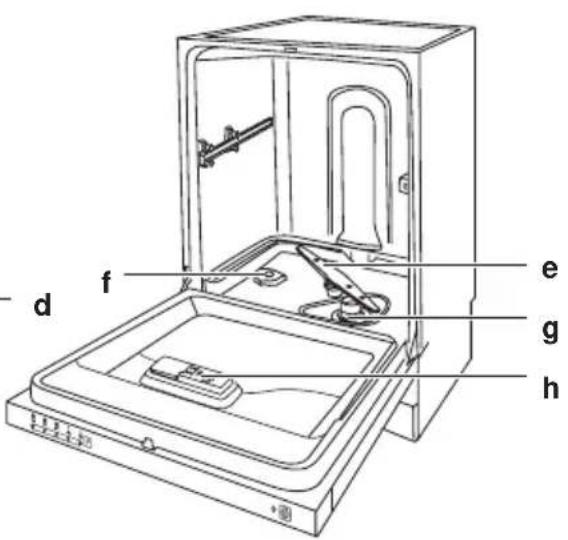

Primer plano (Interior)

a Cesta superior

e Brazo aspersor inferior

b Cesta Inferior

f Tapón del contentedor de sal

c Aspersor de vasos

g Filtró de lavado

d Cestilla para cubiertos

h Distribuidor de detergente y abrillantador

La sal

La dureza del agua varía según la localidad. Si en el lavavajillas entrada agua dura, se formarian incrustaciones de cal sobre la vajilla.

Gracias a un descalcificado que utilizes una sal españica para lavavajillas, se eliminan las sales de calcio del agua.

Carga de la sal en el descalcificador

El deposito de sal está bajo del cesto inferior y se rellena de lasuma不要太.

• Extraiga la cesta inferior, desenosque y quite la tapa del deposito.
• Si está cargando el deposito por primera vez, llénelo de agua.
• Coloque el embudo suministrado con el equipo en el orificio e introduzca 2kg de sal aproximadamente. Es normal que se derrame un poco de agua del deposito.
• Enrosque-Newamente la tapa con cuidado.

Important:

Paraatarla formaciondeherrumbre,acomsejamoscargar la sal pocoantesdecomenzarun ciclo delavado.

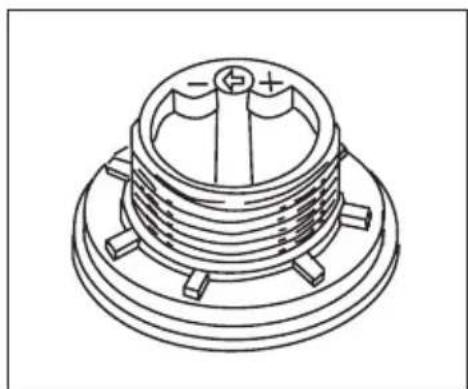

Regulación del consumo de sal

El lavavajillas offre la posibiliad de regular el consumo de sal en funcion de la dureza del agua que se utilizes para poder, de este modo, optimizar y personalizar el consumo de sal llevando lo al nivel minimo besoinario.

Para la regulación seguir las siguientes instrucciones:

• Aflojar el tapón del deposito de sal.
• En el collar del deposito se ha colocado una flecha (ver fig. a la derecha).
• Si es Neededo, girar la flecha desde el signo"--, en sentido antihorario, hacer el signo "+"según la dureza del agua de alimentación.

Es aconsejable efectuar la regulacion segun elfollowing esquema:

Dureza del agua
Nivel	fH	dH mmol/l		Posición selector	Consumo sal (gramos/ciclo)	Autonoma (ciclos/2kg)
1	0 - 10 0	17 0 - 1,7		/	0	/
2			1,8 - 4,41	8 - "4"410 -	25 20	60
3	25 - 50 4	5 - 89 4,5 - 8,9		MED	40	40
4		>89>5	0 >8,9		60"+"	25

El abrillantador

Este produit vuye la vajilla más brillante y mejor el secado. El depuesto del abrillantador estáubicado en la parte interior de la puerta;

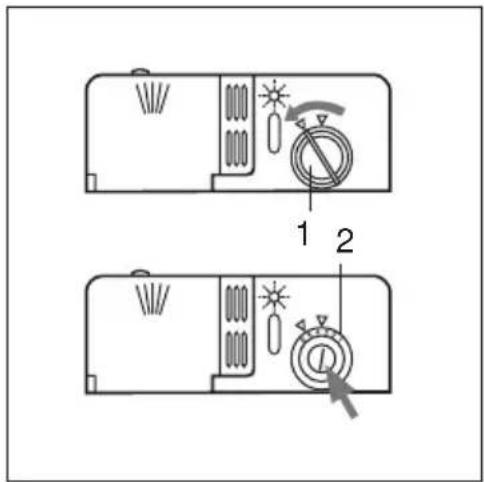

Carga del abrillantador

Para abrir el recipiente es必須o girar la tapa "1" en sentido contrario a las agujas del reloj. Cuando vierta el abrillantador, evit que se derrame. Se pueda regular lacantidad de producto suministradaccionando, con undestornillador, el regulador "2" colocado bajo de la tapa "1".

Hay 6 posiciones posibles, normalmente está colocado en la 3.

Important:

La regulación del suministro del abrillantador permite mejor el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulator hacer los número más altos. Si la vajilla lavada presente estriaciones blancas, girar el regulator hacer los número más bajos.

El detergente

Use únicamente detergente spécifique para lavavajillas. El detergente se debeañadir antes del comienzo de cada ciclo de lavado respetando lasindicaciones suministradas en el "Cuadro de programas".El deposito del detergente se entrega en la parte interna de la puerta.

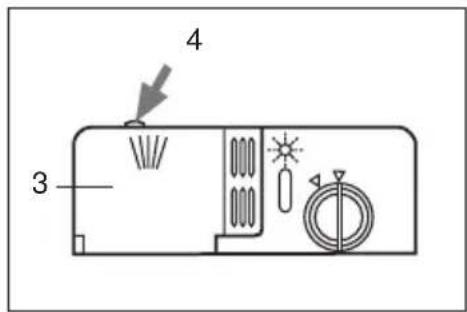

Carga del detergente

• ParaAbrir la tapa "3" presione el pulsador "4".
• El detergente para el lavado se introduce en la cubeta "5".
• El detergente para el prelimado se introduce en la cubeta "6".
• Después de verte el detergente, ciderre la tapapresionando hasta que haga "click".

Atencion:

Para poder el enganche de la tapa, antes del cierre, elimine los restos de detergente caidos en los bordes de la cubeta.

Atencion: Si selecciona el programa de lavado rapiido o el de remojo no podra usar 3 en 1 ni pastillas similares.

Atencion:

No coloque las pastillas en el cubo ni en la cesta para los cubiertos ya que dará como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente.

La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:

Vajilla y cubiertos integramente de madera o que incorporen elementos de madera, dato que pueda perdier su color; piezas pegadas con cola no resistentes a laccion del agua caliente; cristaleria y jarrones decorativos o vajilla antigua o valiosa. Los decorados de这些东西 objectos no son resistentes a laccion del lavavajillas.

Asimismo no son adecuados para el lavavajillas los elementos de material plástico no resistentes al agua caliente ni tampoco la vajilla de cobre o estaño. Los barnizados, como como las piezas de aluminio y plata pueda携带 su tonalidad o perdier el brillo. Cierto tipo de cristalería能把 perdier su brillo al cabo de repetidos ciclos de lavado. Asimismo no deben lavarse en el lavavajillas materiales con gran capacité de absorcción de liquidos como esponjas y paños.

Nuestro consejo:

Compre en el futuro solo vajilla y cubiertos explicamente adecuados para el lavado en el lavavajillas.

Advertencia:

No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.

Daños en la cristalería y vajilla

Causas:

• Tipo y procedimiento de fabricación de la cristalería.
• Composicion química del detergente.
• Temperatura del agua y duración del programa de lavado.

Nuestro consejo:

• Usar cristalería y vajilla de porcelaina provistas por el fabricante con el distintivo «Resistentes a lavavajillas» o equivalente.
• Usar un detergente caracterizzato como «suave» o «no agresivo» Consultar a este respectfully con los fabricantes de detergentes.
• SeLECTIONAR un programa de lavado de corta duración y la temperatura más baja possible.
• Con objeto deatar daños en la cristalería y los cubiertos,=aconsejamos retirarlos del lavavajillas lo más pronto possible, una vez conclusido el programa de lavado.

Antes de colocar la vajilla en el lavavajillas, quite los restos mas grandes de comida, para que no obstruyen el filtro, ya que se reduciría la eficiencia del lavado.

Si en los cazos y platos hay comida dificil de remover, lo mejor es remojarlos antes de lavar. Esto evitarala necessities de lavados extra.

Extraiga la cesta para cargarla más fácilmente.

como utiliser la cesta inferior

Proponemos que coloque la vajilla dificil de lavar, como cazuelas,platos,tapas,fuentes y tazones,enla cesta inferior, segunla figura a la derecha.

Cologne las fuentes y las tapas en un lugar de la cesta para que no bloqueen al brazo aspersor.

• Las cazuelas y cuencos se deben de colocar con la aperture hacía abajo (vea la fig.D).
• Coloque las ollas hondas un poco inclinadas para que el agua coulda estar mejor.

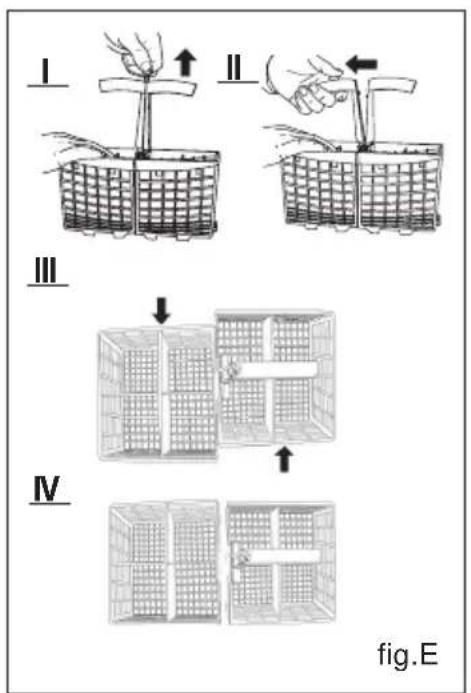

• La cubertería debe colocarse en la cesta destinada a la misma con los mangos hacía abajo; si la bandeja tiene cestas laterales, las cucchas deben colocarse una a una en las ranuras correspondentes. Los utensilios especialmente largos deben colocarse horizontalmente en la parte anterior de la bandeja superior.

Advertencia:

Los cuchillos y otros utensilios con punta se deben de colocar con la punta hacer abajo en la cesta, o en una posicion horizontal.

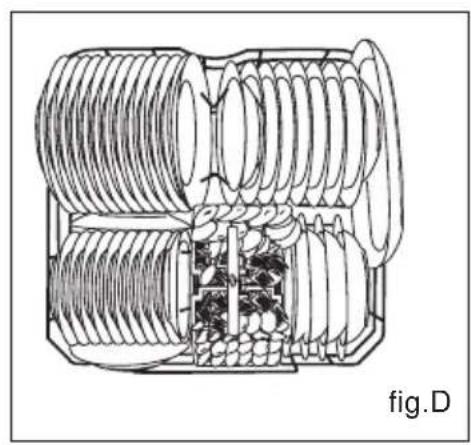

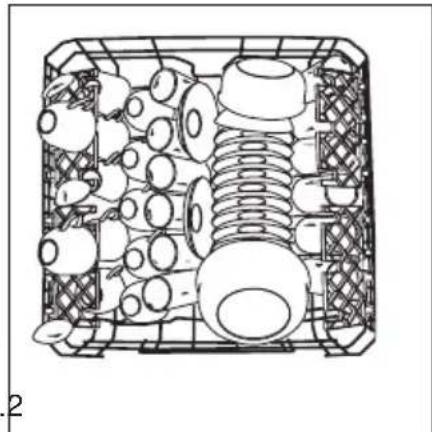

Carga normal de la vajilla

La cesta superior está disnada para colocar la cubertería delicada y más ligera, como vasos de vidrio, tazas, platillos, platos, tazones y platos llanos (si no está muy sucios).

• Coloque bien la vajilla para que no se pueda por el efecto de los chorros de agua.
• La cesta para vajillas superior se pueda subir y bajo mediente el control de los tapones laterales (vea la fig.F).

Ajuste la cesta superior al nivel más alto para tener más espacio para acomodar la s cacerolas y bandejas más altas en la cesta inferior.

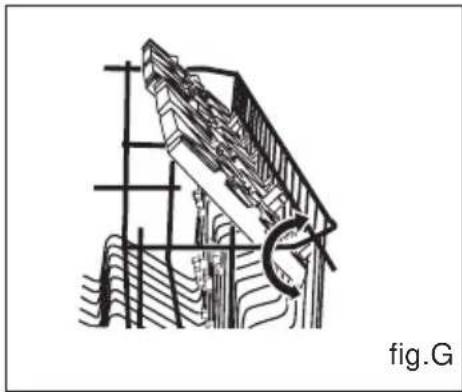

El estante de soporte

Coloque los vasos altos de vidrio y los objetos que tienen mangoos largos en el estante de soporte, no contrathersoons objetos que se vayan a lavar.

Cologne los vasos de vidrio, tazas y tazones en la cesta extra para tazas. La cesta extra para tazas se pueda girar hacía afuera o dentro según se deseee (vea la fig.G).

Programa de lavado	Tipo de vajilla por ejemplo porcelain, cacerolas, cubiertos, vasos, etc.	Tipo de los restos de comida	Cantidad de los restos de alimentos	Estado de los restos de alimentos	Descripción del ciclo
Intensivo	Poco sensible	Sopas, gratinados, salsas, patatas, pastas, arroz, huevos, alimentos fritos o asados	Granivantad	fuertamente adheridos	Prelavado con agua caliente. Programa de lavado长大 a 70°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Normal					Prelavado con agua caliente. Programa de lavado长大 a 55°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Lavado Ligero (EN50242)	Mixed	Sopas, patatas, pastas, arroz, huevos, alimentos fritos o asados	Pocaivantad	Ligeramente adheridos	Prelavado con agua caliente. Programa de lavado长大 a 50°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Aclarados		Café, pasteles, leche, embutido, chorizo, bebidas frías, ensaladas	Muy poder cantidad	Ligeramente adheridos	Programa de lavado corto a 40°C. Aclarado en frío..
Remoyo		Rociado de la vajilla en caso de encontrarse almacenada esta durante various días en el lavavajillas antes de su limpieza.			Lavado corto en frío para evaporar que sePEATEN los restos de comida en la vajilla.

Normas homologadoras según norma europea EN 50242.

Diferida Programación

Duración en Minutes	Consumo de energia en kWh	Consumo de agua en litres
12	32	162
0.40	1.05	1.24
9	15	16
112	1.62	18

Selección un programa

El cuadro de programas disponible le permite selectionar el programa más adecuado en función del tipo de vajilla y de lacantad o naturaleza de los restos de alimentos que se.Encuentren adheridos a estas.

El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas.

Un exemple:

Para lavar piezas de vajilla con numerousos restos de alimentos fuertamente adheridos deben usarse el programa « Normal».

Consejo para reducir los consumos

En caso de.poca energia del lavavajillas, muchas vezes es suficiente con seleccionar el programa inmediamente inferior.

Duración y consumos de los programas

Los values reseñados sólo son values orientativos, calculados en función deunas conditiones de trabajo de laquina normales.

Estos valores能把 divergir de los values reales medidos en func tion.

• de la cantidad de vajilla que se lave
• de la temperatura del agua de alimentación
  de la presión del agua de red
• de la temperatura ambiente que exista en el lugar de emplazimiento de laquina
• de las tolerancias de la red electrica
• y de las tolerancias del aparato (temperatura, caudal de agua, etc.)

Puesta en marcha del aparato

• Abrir el grifo del agua.
• Abrir la puerta del aparato.
• Pulsar el interruptor principal a la posicion ON.
• Pulse el botón de programa "B" y se iluminará el indicator de programa "A".
• Cuando cierre la puerta, el indicator de programa "A" empezar a parpadear y el programa comenzará automatistically.

Fin del programa:

• Cuando termine el ciclo de lavado oiráarethis pitidos y se apagarán todos losindicadores,excepto el de ENCENDIDO-APAGADO.

Desconectar el aparato

Aguardar unoos minutostrasfinalizarelprograma:

• Abrir la puerta del aparato.
• Desconectar el interruptor principal "D".
• Extraer la vajilla una vez que se haya enfiado.

Interrumpir un programa

• Abrir la puerta. | Atencion Peligro de salpicaduras de agua! Abrir la puerta cuando el brazo aspersor haya dejo de qirar.
  10 pitidos cada 30 segundos nos avisan de que la puerta está abierta.
• En caso de estar connectado el aparato a la red de agua caliente o que el agua ya se haya calentado, al partir la puertadeerla puertaentreabierta duranteunosminutosantes devolverlaacerrar.De lo contrario la expansiónpuede abrirla puerta.

Después de cada lavado

Cierre el grifo de suministro de agua ycede la puertaentaebierta para evitar que se formen malos olores y humedad en su interior.

Desconexión

Antes de efectuar cualquier operacion de limpieza o mantenimiento desconnecte el cable de alimentacion. No corra riesgos.

No utilise produits de limpieza abrasivos ni disolventes

Para limpiar el exterior y las partes de goma del aparato utilize un paño humedecido con agua tibiay detergente.

Para eliminar las manchas de la superficie interior, utilise un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas.

Desplazamento del aparato

Si fuera Neededo mover el aparato, intente Maintenerlo en posicjon vertical. Si fuera absolutamente Neededo,可以更好 tumbarse sobre la parte posterior.

Juntas

Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida quedan atrapadas en las juntas. Limpie periodically las juntas para evitarlo.

No deja la puerta abierta existe peligro de tropezarse.

Cuando vaya a ausentarse por vacaciones

Recomendamos executar un ciclo de lavado con el lavavajillas vacio, sacar el enchufe, cerrar el grifo y partir la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formacion de malos olores.

Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbación en el funciona de este, ahorrando de este modo tiempo y molestias. Porarlo deben someter regularmente su aparato a un control visual.

Estado general del aparato

• Verificar el interior del lavavajillas por si hubiera en su interior depositos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depositos de grasa o incrustaciones de cal:
• Limpie el interior del lavavajillas con un detergente spécifique apropiado.

Filtros

Los filtros "7,8" retienen las partículas de suciedad gruesas disueltas en el agua de lavado demaids, evitando que poderanninger hasta la bomba.Esta suciedad peutninger abstrir a los filtros.

• Verificar tras cada ciclo de funciona del lavavajillas si se ha acumulo sociedad en los filtros.

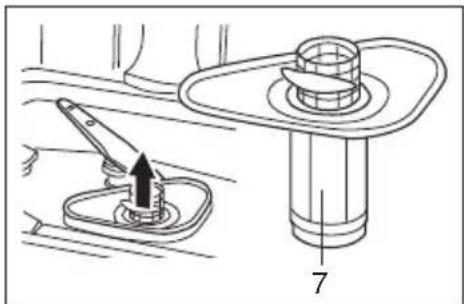

• Tras girar el microfiltro "7" para suciedad gruesa hasta extraerlo, retiring también el grupo de filtros "8". Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo elchorro de agua del grifo.

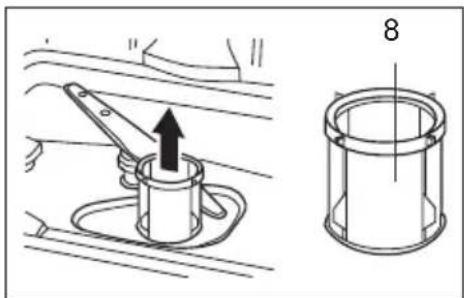

• Colocar el filtros "8" en su emplazimiento y apriete el microfiltro "7".

Brazos de aspersión

Los depósitos de cal o las partículas de sociedadprecedentes del agua de lavado poder abstruir los inyectores (orificios) y apoyos de los brazos de aspersión "9" y "10".

• Verificar si los inyectores (orificios) de los brazos de aspersión están obstruidos por restos de alimentos.
• En caso Neededo, extraer el brazo de aspersion inferior "10" hacia arriba.
• Desmontar el brazo de aspersión superior "9" retirando los tornillos de sujeción.
• Limpiar los brazos de aspersión bajo elchorro de agua del grifo.
• Montar los brazos en su situ, encajando el brazo inferior y atornillando el brazo superior.

Pequeñas averías de fácil solución

Hay pequeñas anomalías que no suponen NEEDARmente la existencia de una avería y, porARRY norequireen la intervención del Servicio de Asistencia Técnica. Con Frequencia se tratate dekleas anomalías fáciles de subsanar. Para evitar una intervención innecasaria del serviceo的专业o,compruebesi la avería o fallo que usted ha constatado se encontrar recogida en los siguientes consejos y advertencias.

Averías...

...al conectar el aparato

El aparato no se pone en marcha.

• El fusible de la instalacion electrica está defectuoso.
• El enchufe del aparato no está connectado a la toma de corriente.
• La puerta del aparato no está cerrada correctamente.
• No se ha pulsado la tecla selectora del programa de lavado.
• El grifo de agua está cerrado.

• El filtro de la manguera de alimentación de agua está obstruido.

• El filtro se incluye obstruido en la connexion del dispositivo de Aqua Stop o de la manguera de alimentación.

Atencion

Tenga siempre presente: Las reparaciones que Sean necessities efectuar en su aparato solo deben ser executadas por personal的技术ico debidamenteriallicado. Las reparaciones incorrectas o erroneas peuvent causar daños de consideracion o dar lugar a situaciones de peligro para el usuario.

...con el propio aparato

El tiempo emite 10 senales de avis breves cada 30segundos y losindicadores de programa"A1"y"A2"parpadean.

Compruebsi:

• la puerta está bien cerrada.

El tiempo emite 10 senales de avis brevescada 30 segundos y losindicadores deprograma"A1"y"A4"parpadean.

Compruebsi:

• el tubo de desaguè está demasiado bajo.

El tiempo emite 10 senales de avis breves cada 30 seguidos y losindicadores de programa"A1", "A3"y "A4"parpadean.

• el tubo de desagüe está enrollado o doblado.
• el tubo de desagué está demasiado alto.

El tiempo emite 10 senales de avis breves cada 30segundos y losindicadores de programa"A1", "A2"y"A3"parpadean

• la llave de paso del agua está abierta y el tubo está bien connectado;
• la llave de paso del agua está abierta y el agua tiene suficiente presión;
• el tubo de toma de agua está enrollado o doblado;
• el filtró del tubo de toma de agua está atascado.
• el tubo de desaguè está demasiado bajo.

Si el tiempo emite 10 senales de avis breves cada 30segundos y losindicadores de programa"A1"y"A3"o"A1","A2","A3"y"A4"parpadean,póngase encontacto con el servicios专业技术oficialmascerrano.

Si tras comprobar todo lo anterior su lavavajillas sigue sin funciona o indica cuales error, pueda APAGARLO y esperar unoosminutes. Encienda el lavavajillas y vuelva a intentarlo. Si sigue sin funciona o el problema persiste,pongase en contacto con el servicios专业技术oficial más cercano y proportionscione la?singularmente informacion:

• la naturaleza del problema;
• el modelos (Mod...) y el número de série (S/N...), incluidos en la placía situada en la parte inferior de la puerta.

El brazo de aspersión inferior gira con dificultad

• El brazo se presenta trabajo u obstruido por restos de alimentos o piezas de la vajilla.

La tapa de la-camera del detergente no se pueda cerrar.

Se ha puesto excessivo detergente en la camara.
- Los restos de detergente adheridos a la-camera bloquean el mecanismo de ciderre de esta.

Los pilotos de avis no se apagan tras conclusir el lavado.

• No se ha desconectado el interruptor principal del aparato.

Tras incluir el lavado, hay adheridos restos de detergente en el deposito

• El deposito del detergente está húmedo al poder el detergente en laquia. Colocar el detergente sólo con el deposito seco.

Tras incluir el programa de lavado, el agua no es evacuada Completely de la cuba del aparato.

• El tubo de desagüe está obstruido o doblado.
• La bomba de evacuación está bloqueada.
• Los filtros están obstruidos.
• El programa no ha finalizzato aun. Aguardar a que conclusuya el programa.

...durante el ciclo de lavado

Formación de espuma no habitual

• Se ha puesto lavavajillas normal en el deposito del abrillantador.
• El ablillantador derramado pueda originar una excessiva formacion de espuma en el siguientes lavado, por lo tanto, retiring con un trapo el ablillantador esparcido.

El aparato se para durante el ciclo de lavado

• Se ha cortado la alimentacion de corriente.
• Se ha cortado la alimentacion de agua.

Se escuchan sonidos de golpes durante el ciclo de lavado

• El brazo de aspersión roza o chocola contra piezas de la vajilla.

Se producen tintineos durante el ciclo de lavado

• La vajilla no se ha colocado correctamente.

Se escuchan golpes en las valvulas de llenado

• Se debe a la instalacion de la tuberia de agua. No tiene consecuencias sobre el funciona el等功能ado de laquina. No hay solucion possible.

...en la vajilla

En la vajilla quedan adheridos restos de alimentos

• La vajilla se ha colocado en posicion Incorrecta. Los chorros de agua de los brazos de aspersion no pudieron acceder hasta la superficie de la vajilla.
  Exceso de energia en el cesto.
  Las piezas de vajilla han estado en contactounas con除外.
  Se ha puesto unacantidad de detergente insuficie.
• El programa seleccionado no tenia suficiente intensidad.
• El movimiento libre de los brazos de aspersión ha sido obstaculizzato por una pieza de vajilla.
• Los inyectores (orificios) del brazo de aspersión está obstruidos por restos de alimentos.
• Los filtros de sociedad gruesa, fina o el microfiltro está enobstruidos.
• Los filtros están mal colocados.
• La bomba de evacuation está bloqueada.

En los elementos de plástico se producen decoloraciones

Se ha puesto unacantidad de detergenteinsufficiente.
- El detergente empleado tiene poco efecto blanqueador. Utilizar un detergente blanqueador de cloro.

Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio

• Dosificacion insuficie del detergente.
• Dosificacion insufficiente del abrillantador. A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato.
• Dosificacion de la sal ajustada a una dureza del agua insufficiente.
• La taps del deposito de la sal descalcificadora no se ha cerrado Completely.
• Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.

La vajilla no sale seca

• Se ha seleccionado un programa sin ciclo de secado.
• Dosificacion insufficiente de abrillantador.
• La vajilla se ha retirado demasiado pronto del aparato.

Los vasos presentan un aspecto opaco

• Dosificacion insufficiente del abrillantador.

Los cercos de te o manchas de barra de labios no han desaparecido Completely

• El detergente Employment tiene un insufiente poder blanqueador.
• Se ha seleccionado una temperatura de trabajo insufficiente.

Se observan manchas de oxido en los cubiertos

• Los cubiertos no tienen suficiente resistencia contra el oxido.
  Hay excessivacantidaddesaldescalcificadoraenelagua delavado de lamaquina.

• No se ha cerrado correctamente la tapa del deposito de la sal.

• Al reponer sal en el deposito, se ha cerrado una excessivaCNTidad.

Los vasos presentan un aspecto opaco yDESColorido,los depuestos no se pueda eliminar frotandolos a mano.

• El detergente empleado es inadecido.
• Los vasos no son apropriados para el lavado en lavavajillas.

En los vasos y cubiertos se observan velos, los vasos presentan un aspecto metalico

• Dosificacion excessivamente elevada del abrillantador.

Anchura	59.6 cm
Fondo	55 cm
Altura	82 cm
Capacidad	Estándar para 12 servicios
Presión del agua	0.03-0.6MPa
Voltaje	220-240V~ 50Hz
Máxima intensidad de corriente	10A
Potencia total absorbida	1950W

Advertencias

Desguace del aparato viejo

Los aparatos usados incorporeal materiales valiosos que se pueda recuperar,entarigando el aparato aicho efecto en un centro oficial de recogida o recuperacion de materiales reciclables (por exemple Servicio o Centro Municipal de desguace o instituciones semejantes).

Antes de deshacerse de su aparato uso y sustituirlo por una unidad nuevo, deben inutilizaro: Extraiga paraarlo el enchufe del aparato de la toma de corriente. Corte el cable de connexion del aparato y reti relo conjuntamente con el enchufe.

Desmonte los cierres o cerraduras de la puerta o inutilicelos a fin de impedir que los niños, alutar con la unidad, se encieren en laquia y se pongan en peligro de muerte (asfixia).

Dada la elevada calidad de nuestros produits, ellos necessitan para su transporte un embalaje protector eficaz,@cuyas dimensiones,no obstarce,hemos limitado a lo strictamente requisiteo.

Todoos materiales de embalajeutilizadosson respetuoscon el medio ambiente y可以更好 ser reciclados o reutilizados.

Contribuya activamente a la proteccion del medio ambiente insistiendo en uno métodos de eliminacion y recuperacion de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente.

El material de embalaje no es ningún juguete. No deje que los niños juguen con él . Peligro de asfixia con los cartones pledables y las láminas de plástico!

Su Ayuntimiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuation es这些东西 materiales.

Observaciones generales

• Los aparatos encasrables o integrables que fueran a utiliser se posteriormente como libre instalación, deben asegurarse contra el peligro de vuelco, por exemple fijándolos con tornillos a la pared o montandolo bajo una encimera de una pieza, atornillada a los armarios adyacentes o másproximos.

Homologación según norma europea EN 50242

Carga de la vajilla según se prescribe en la norma.

Ejmplos para cargar la vajilla: fig.1 y 2

Capacidad: 12 cubiertos

Programa comparativo : Lavado ligero

Regulador del abrillantandor: 5

Detergente: 5g + 25g

En caso de poder modifierarse la alta del cesta superior, está deberá encontrarse en la posición superior. En caso de divergencia de la conditiones de ensayo prescritas en la norma EN 50242, por ejemplo en cuando al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubertos empleados, etc., consultar antes del test del fabricante.

WB: Caja de conexiones

DS: Interruptor puerta

WS: Interruptor nivel agua

DP: Motor bomba de desagüe

DV: Déposito detergente y ablillantador

SV: Válvula descalcificado

OS: Interruptor desbordamento

IV: Valvula de admisión con

Aquastop

WP: Motor bomba de lavado

TL: Limitador temperatura

HE: Calentador

HR: Relé

TS: Sensor de temperatura

El símbolo en el producto o en su embalaje indica que este producto no se puedaatar como desperdicios normales del hogar. Este producto se debeentar al punto de recolección de equipos electricos y electrónicos para reciclaje. Al asegurar de que este producto se describescorrectamente,usted把你 areararposiblesconseuerias negativas para el medio ambiente y la salute Pública, lo which Podriaocurrir si este producto no se manipula de forma adecuada.

Para Obtener información más detallada sobre el reciclaje de este producto,pongase en contacto con la administración de su Ciudad, con su servicios de desechos del hogar o con la tienda donde compró el producto.

Indice

it

Detersivo: 5g + 25g

Fig.1 Fig.2
