LSI6012H - Lave-vaisselle NARDI - Notice d'utilisation et mode d'emploi gratuit

Marque	Nardi
Modèle	LSI6012H
Type de produit	Lave-vaisselle encastrable
Largeur	59,6 cm
Profondeur	55 cm
Hauteur	82 cm
Capacité	12 couverts standard
Pression d'eau	0,03 - 0,6 MPa
Tension d'alimentation	220-240 V ~ 50 Hz
Intensité maximale	10 A
Puissance absorbée totale	1950 W
Programmes de lavage	Intensif, Normal, Léger, Rapide, Trempage
Fonctions principales	Adoucisseur d'eau réglable, distributeur de sel, distributeur de liquide de rinçage, panier supérieur réglable en hauteur, Aquastop
Sécurité	Dispositif anti-inondation (Aquastop), verrouillage de sécurité enfants (recommandé)
Entretien et nettoyage	Filtres amovibles et lavables, bras d'aspersion démontables, joints nettoyables
Pièces détachées et réparabilité	Utilisation de pièces d'origine recommandée, réparation par service après-vente agréé
Informations générales	Notice d'utilisation et d'installation fournie, classe énergétique non spécifiée

FOIRE AUX QUESTIONS - LSI6012H NARDI

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la fiche est bien branchée, la porte correctement fermée, le robinet d'eau ouvert et que les fusibles de la maison ne sont pas grillés. Consultez le chapitre Détection des pannes de la notice.

Comment régler le dosage du liquide de rinçage ?

Tournez la vis de réglage sous le bouchon du distributeur avec un tournevis. Il y a 6 positions ; la position 3 correspond au dosage normal. Si des gouttes d'eau persistent, augmentez le dosage ; si des stries blanches apparaissent, diminuez-le.

Pourquoi l'eau ne s'écoule-t-elle pas en fin de programme ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Nettoyez les filtres et assurez-vous que la pompe de vidange n'est pas bloquée. Consultez la section Remédier soi-même aux petites pannes.

Que faire en cas de production inhabituelle de mousse ?

Cela peut venir d'un excès de liquide de rinçage. Essuyez tout produit renversé et réduisez le dosage du liquide de rinçage. N'utilisez que du détergent spécial lave-vaisselle.

Comment remplir le réservoir de sel ?

Retirez le panier inférieur, dévissez le bouchon du réservoir. S'il s'agit du premier remplissage, ajoutez d'abord de l'eau. Versez environ 2 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni, puis revissez soigneusement le bouchon.

Pourquoi la vaisselle reste-t-elle humide après séchage ?

Assurez-vous d'avoir sélectionné un programme avec séchage et que le liquide de rinçage est suffisamment dosé (position 3 ou plus). Sortez la vaisselle après refroidissement complet.

Des taches blanches subsistent sur la vaisselle, que faire ?

Cela indique généralement un manque de détergent ou un réglage de l'adoucisseur trop bas. Vérifiez la dureté de l'eau et ajustez le sélecteur de sel. Utilisez un détergent avec agent blanchissant.

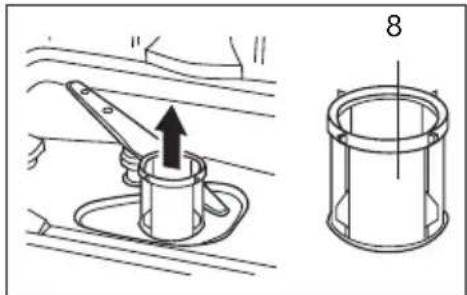

Comment entretenir les filtres ?

Après chaque lavage, vérifiez les filtres. Dévissez le microfiltre et retirez l'ensemble filtrant. Nettoyez-les sous l'eau courante, remettez en place et revissez. Des filtres encrassés nuisent au lavage.

Que faire si le bras d'aspersion tourne difficilement ?

Vérifiez qu'aucun couvert ou résidu alimentaire ne bloque le bras. Soulevez ou dévissez le bras, nettoyez les buses sous l'eau courante et remontez-le.

Comment installer correctement le tuyau de vidange ?

Le tuyau doit être placé à une hauteur de 40 à 100 cm du sol, sans être immergé. Utilisez le support plastique fourni pour le maintenir en place et éviter les fuites. Ne pliez pas le tuyau.

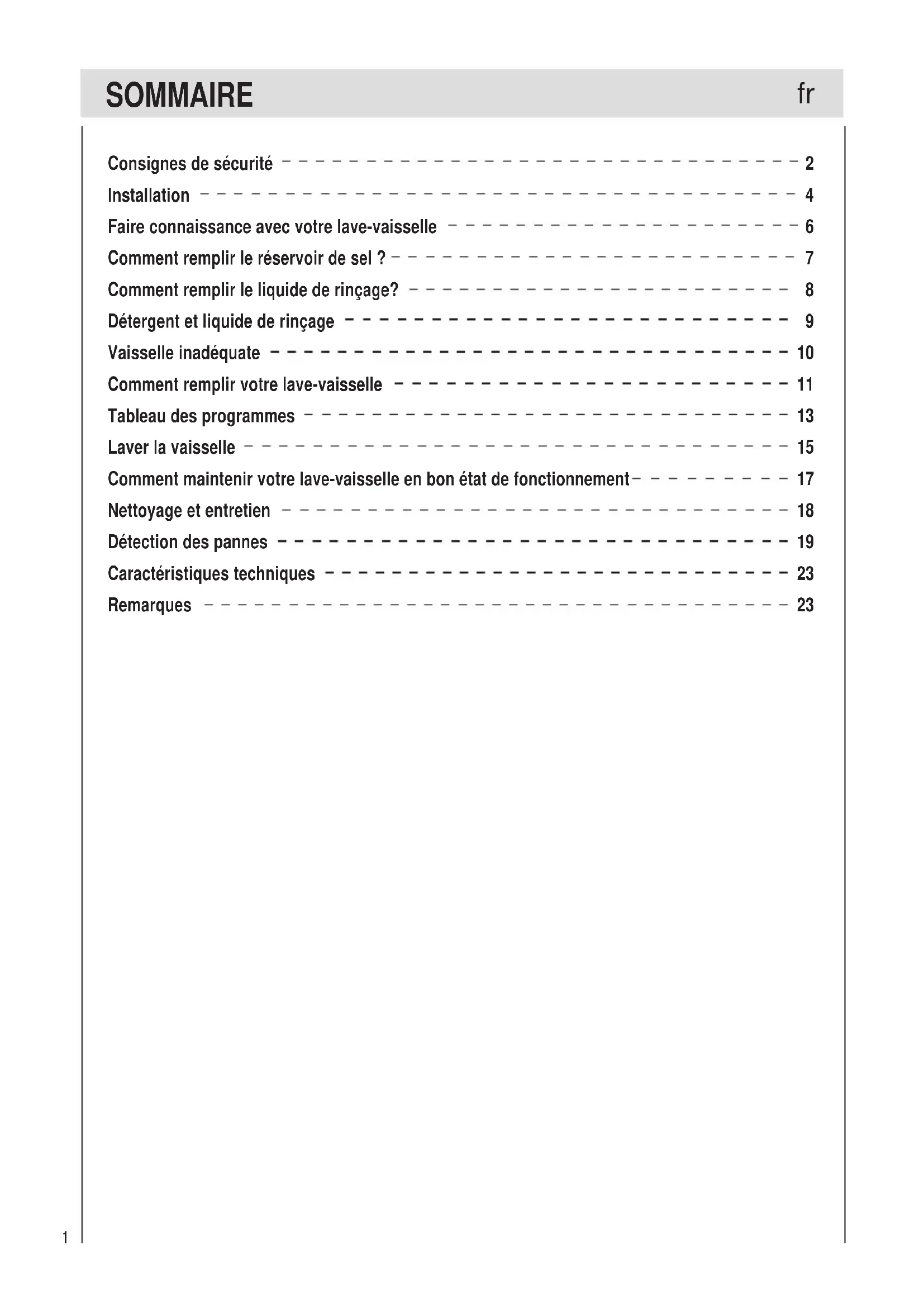

MODE D'EMPLOI LSI6012H NARDI

Consignes de sécurité 2
Installation 4
Faire connaissance avec votre lave-vaissselle 6
Comment replir le reservoir de sel ?- - - - - - - - - - - - - - - - - - - - - - - - 7
Comment remplir le liquide de rinceage? 8
Detergent et liquide de rincage 9
Vaiselle inadéquate 10
Comment remplir votre lave-vaisselle 11
Tableau des programmes 13
Laver la vaisselle 15
Comment maintenir votre lave-vaisselle en bon etat de fonctionnement- - - - - - - - - 17
Nettoyage et entretien 18
Detection des pannes 19
23
Remarques 23

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils pésentent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur ou votre service après-venture.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaisselle doit être maintainu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisse et celles du secteur doivent concorder.
  Nintercalez jamais de rallonge entre la fiche maje du lave-vaisse et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaisse, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
• Une fois l'appareil installé, sa fiche male doit demeurer accessible.
• Le boîtier en plastique voisin à la prise d'eau contient une vanne électricque; dans le flexible d'arrivée se trouvent les lignes de branchement électricque. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux.

Utilisation quotidienne

• Le lave-vaisse doit être utilisé exclusivement par des adultes, pour laver de la vaisse et des ustensiles de cuisson.
• Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
  L'eau contenue dans le compartment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvre prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez enaucun cas la resistance pendant ou après un cycle de lavage.

• Regles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaisse lorsque vous estes pieds nus ou隨時 vos mains ou vos pieds sont mouillés.

• L'utilisation de rallonges et de prises multiples est à proscrire;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit etre effectue, debranchez l'appareil.

Prudence avec les enfants

• Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Il est recommandé de tener les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lavevaisselle.
• Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisse lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détection des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service ÀpRES-vente.
• Les réparations doivent être réalisées exclusivement par du personnel spécialisé.
• Si le cable d'alimentation est endommagé, le remplacement doit être seulement effectué par le contracteur, son service technique/agree ou par du personnel qualifié, afin d'éviter des dangers éléctriques.

• Afin de garantir l'EFFICACITE et la SECURITE de l'appareil, nous vous conseillons :

• de toujours vous adresser à un Service ÀpRES-vente agrée par le fabricant. Toujours utiliser des pieces d'origine.

• Demander toujours l'utilisation de pieces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.
• Débarrasssez-vous de l'appareil en respectant la réglementation.

Tension dangereuse

Avertissement:

Des enfans poursraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupez le cable de secteur et mettez-le de côté. Détruirez la fermeture de la porte en sorte que la porte ne ferme plus.

Comment installer l'appareil

Installez l'appareil à l'endetroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois laterales doivent être parallètes aux parois du meuble adjacent ou du mur. Le lave-vaissele est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

Commentmettre l'appareil au niveau

Dès que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit partager une inclinaison inférieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

Raccordement à l'arrivée d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un connecteur filtré et assurez-vous qu'il est solidement fixé (voir fig.A).

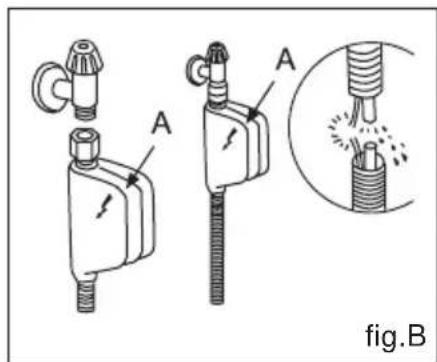

Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B). Un petit filtré d'eau est déjà inclu dans la partie filtré du raccord.

Si les conduits d'eau sont neufs ou n'ont pas ete utilisés pendant une longue période, faites couler l'eau pour vous assurer qu'elle est propre et depourvue d'impuretés. En ne prenant pas cette precaution, vous courez le risque de boucher le conduit d'arrivee d'eau et d'endommager I'appareil.

Avertissement:

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les ancients tuyaux flexibles ne doivent pas été utilisés de nouveau.

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégats à votre habitation. Si, pour une raison quelconque, le boîtier renferment les composants électriques est endommagé, débranchez mmediatement l'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boîtier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'acciviée d'eau comme illustré dans la fig.B. Seul ce type de raccordement est valable. Ne sectionnez enaucun cas le tuyau d'alimentation car il contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurar ce tuyau auprès de revendeurs spécialisés ou d'un Service Avres-vente agree.

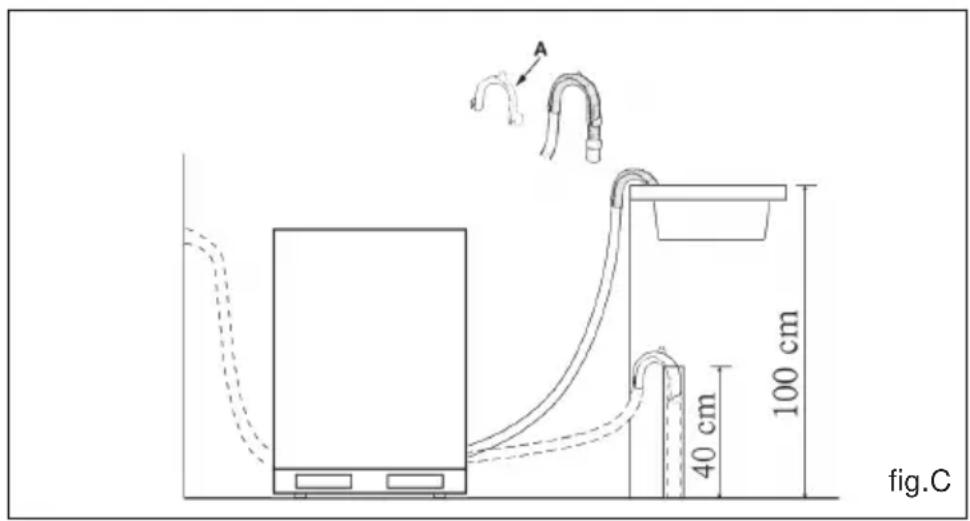

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. C). L'extrémité libre du tuyau doit se couver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergés dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour créé un syphone (voir fig. C).

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se repande au sol.

Branchement électrique

Après vous être assure que la tension d'alimentation et la fréquence de votre habitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la porte de votre apparéil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l' apparéil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilise enaucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

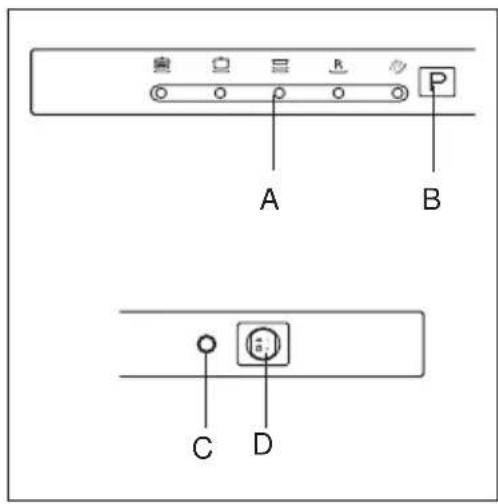

Premier plan (bandeau de commande)

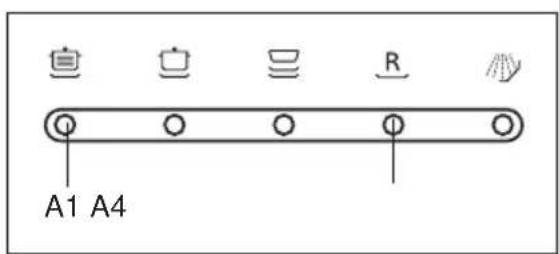

A Indicateur Programmes

C Voyant Marche-Arret

B Touche Choix Programmes

D Touche Marche-Arrêt

Premier plan (l'intérieur)

a Panier supérieur

e Bras d'aspérsion inférieur

b Panier inférieur

f Bouchon du réservoir à sel

c Bras d'aspérsion supérieur

g Filtre de lavage

d Panier a couverts

h Distributeur de détérgent et de liquide de rincege

Sel

Le degrde de durete de I'eau varie d'un endroit a I'autre. Si I'eau quai alimente votre lave-vaisselle est dure, des depots se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécifique conçu pour éliminer le calcaire et les mineraux prênts dans l'eau.

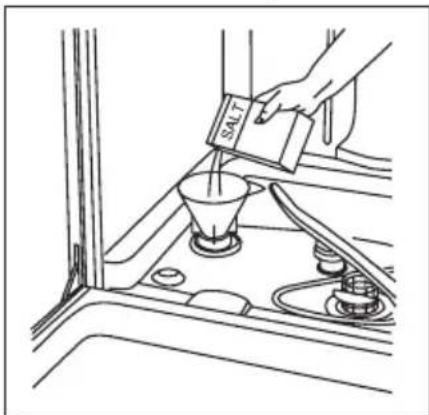

Comment replir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaisselle. Le réservoir de sel est situé en dessous du panier inférieur

et doit'être rempli de la maniere suivante :

Enlevez le panier inférieur, puis devissez le bouchon du distributeur de se et enlevez-le.
Si vous remplissez le réservoir de sel pour la première fois, remplissez-le d'eau.
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
- Revissez soigneusement le bouchon.

Remarque importante :

Afin d'éviter la formation de rouille, replisssez le distributeur de Sel juste avant de lancer un cycle de lavage.

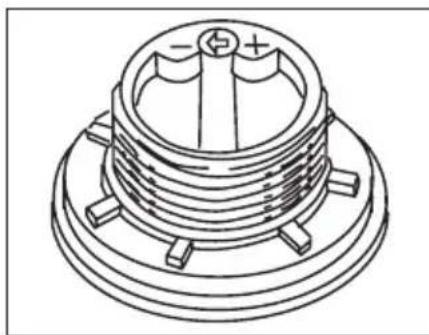

Réglage de la quantité de sel

Le lave-vaiselle est conçu de manière à ce que vous puissiez régler la quantité de sel nécessaire, en fonction du degré de durété de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de durété de votre zone. Pour régler la quantité de sel nécessaire, procédez de la façon suivante :

• Dévissez le bouchon du réservoir de sel.
  Le réservoir de sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
  Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de durété de l'eau.

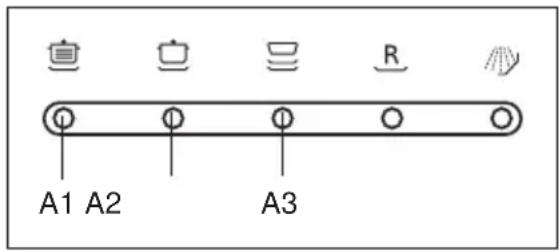

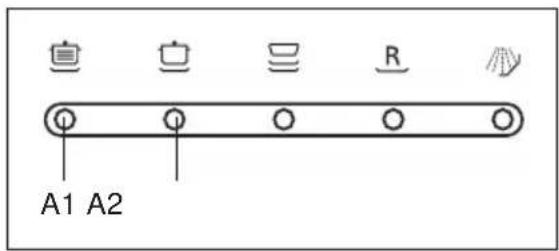

Durété de l'eau
Niveau	°fH	°dH	mmol/l	Position sélécteur	Consommation Sel (grammes/cycle)	Autonomie (cycles/2kg.)
1	0 - 10 0	17 0 - 1	,7	/	0	/
2			1,8 - 4,41	8 - "4"410 -	25 20	60
3	25 - 50 45	- 89 4,5	- 8,9	MED	40	40
4		>89>50	>8,9		60"+"	25

Liquide de rinceage

Ce produit permet de faire briller votre vaisse et facilité le séchage sans laisser de traces. Le distributeur de liquide de rincege est situé sur la paroi interieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rincege clignote - sur les modèles qui en sont équipés).

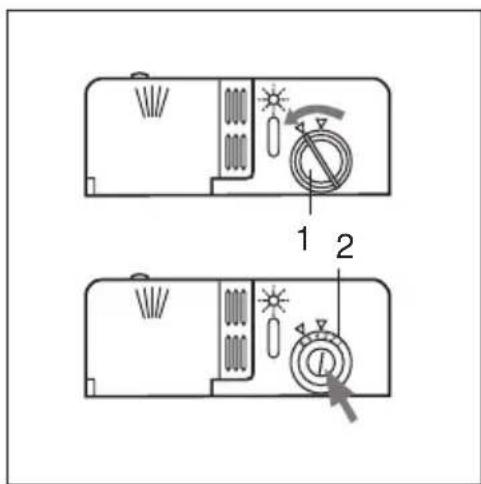

Comment replir le distributeur de liquide de rinceage

Pour ouvrir le distributeur de liquide de rincege, tournez le bouchon "1" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rincege nécessaire en tournant la vis de réglage "2", située en dessous du bouchon "1", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rincege correctement dosée améliore le séchage. Si vous constatiez des gouttes d'eau ou des taches sur votre vaissette, il convient de régler le dosage sur une position supérieure. Si les assiettesprésent des striures blanches, réglez le dosage sur une position inférieure.

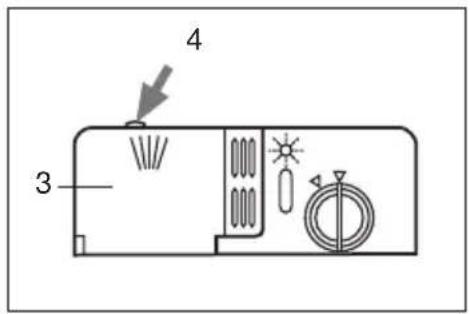

Detergent

Utilisez exclusivement un dédTangent spécial pour lavevaisselle. Remplissez le distributeur de dédTangent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de dédTangent est situé sur la paroi interieure de la porte.

L'utilisation de tablette est possible mais ce lave-vaisselle est concu pour obtenir un résultat optimal avec des déterments en poudre ou liquide.

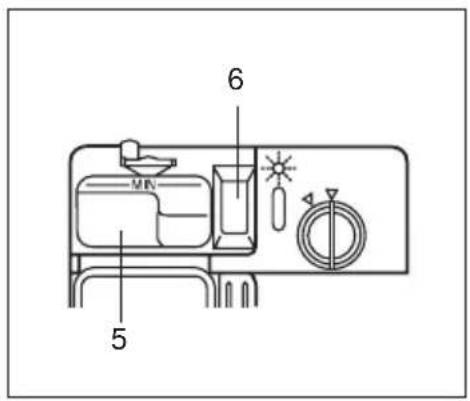

Comment replir le distributeur de dédTergent

• Pour ouvrir le couvercle "3" du distributeur, appuyez sur la touche "4".
• Versez le détergent destiné au cycle de lavage dans le compartment "5".
• Versez le dédTangent destiné au prélavage dans le compartment "6".
• Dans que vous avez rempli le distributeur de détergent, reférerlez couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de dédTangent.

Avertissement :

L'utilisation du 3 en 1 ou de tablettes est interdite quand les programmes : Programme Rapide et Trempage sont selectionnés.

Avertissement :

Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.

Nous déconseillons de laver au lave-vaisselle:

Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures gnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorrs délicats, en particulier les pièces de vaisselle ancienne impossibles à renouveler. Ces décorrs anciers n'ont pas été prévus pour le lave-vaisselle.

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et pârir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation

N'achetez désormais que de la vaisse dont le fabricant confirme son adequation au lave-vaisse.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaiselles salies par des cendres, de la cire, de laGRAISSSE minérale ou de la peinture.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
- Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaiselle.

Recommendation:

• Utilisez des verres et de la porcelain déclarés inalterables au lave-vaisselle par son fabricant.
• Utilisez un détextent dont l'emballage mentionne qu'il menage la vaisselle. Consultez les fabricants de détextent.
• Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.

Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous les résidus d'aliments pour éviter que le filtrne ne se bouche, ce qui compromèttrait les résultats de lavage.

Si des alimentes carbonisés et par conséquent très difficiles à détacher sont Presents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaiselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisselle.

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommendé de ranger les plats de service et les couvercles sur les côtés du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

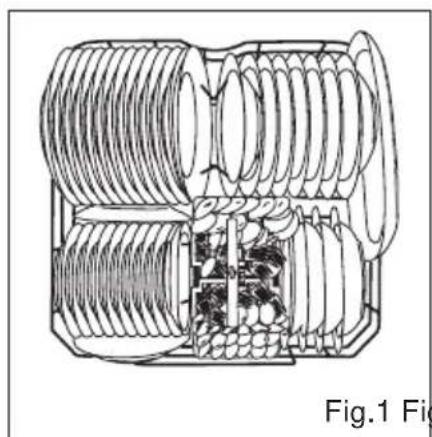

Charge normale

• Rangez toujours les cocottes, saladiers, etc. en les returnant (voir la fig.D).
• Rangez les cocottes profondes en les inclinant pour permettre a I'eau de s'ecouler.

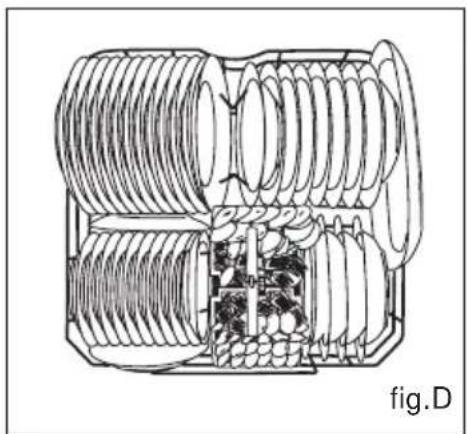

• Le panier à couverts peut être partagé (voir image D)de sorte que seulement une section est utilisée quand vous n 'avez que peu de couverts à laver. Vous faites ainsi plus de place pour les grands objets. Il est aussi possible de le placer sur le panier du haut.
• Les couverts doivent être placés dans le panier avec les poignées en bas. Si le panier a des compartments aux cots, il faut insérer les cuillères individuellement dans les fentes prévues. Les ustensiles plus longs doivent être places horizontallyment devant dans le panier du haut.

Avertissement:

Les couteaux et autres outils pointus doivent être mis dans le panier avec leur pointes ers le bas ou places horizontally.

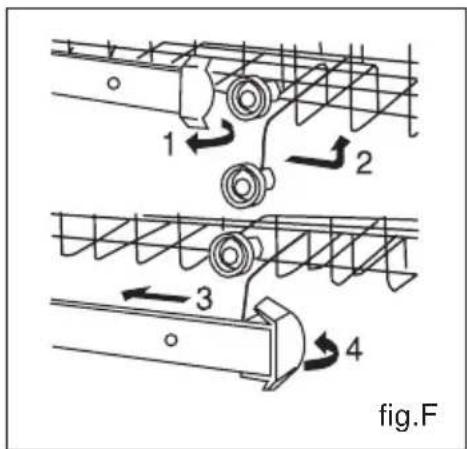

Comment utiliser le panier supérieur

Le panier supérieur est concu pour receivevoir de la vaiselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petitsols et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissant être déplacés par le jet d'eau.
• Le panier supérieur peut être régle en hauteur (voir la fig.F). Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des casseroles et plats plus grands dans le panier inférieur.

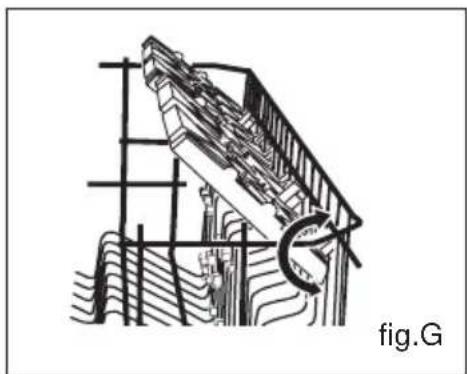

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

Programme de lavage	Type de vaisselle Par ex.Porcelaine, casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés, sauces, pommes de terre,pâtes, riz, oeufs, plats rôtis	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage Normal					Prélavage à l'eau chaude. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage léger (EN50242)	M i x t e	Soupes, pommes de terre,pâtes, riz, oeufs, plats rôtis	Faible	Peu adhérents	Prélavage à l'eau chaude. Lavage prolongé à 50°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
R Programme Rapide		Café, gâteaux, lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Lavage rapide à 40°C. Rinçage à l'eau chaude.
Trempage		Passer la vaisselle sous le robinet si elle doit séjourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchant sur la vaisselle.

Départ différé
Dérangent
Préavage prolongé
Lavage prolongé
Rinçage
Liquide de
d'équité de
-	-	59	59	259	-	-
-	-	159	259	-	-	-
-	-	-	-	-	-	-

Valeurs mesurées en laboratoire, conformes à la norme européen EN 50242.

Durée en minutes	Consemblation dénergée en d'eau en lires	112	1.62	18
12	0.40	162	1.24	18
3	9	15	16	18

Sélection du programme

Le type de vaisselle, la quantité et l'etat des résidus alimentaires vous permettent, en consultant le tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.

Example:

En présence de vaisselle mixte importante de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal»

Conseil economie

Si le lave-vaisse est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se reférènt à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaissele
• Température d'arrivée de l'eau
• pression dans les conduites d'eau
• Température ambiente
• Variations de la tension secteur
• Et les tolérances propres au lave-vaisselle (par ex. la températe, la quantité d'eau...)

Mise en service de l'appareil

Ouvrez le robinet d'eau.
Ouvrez la porte.
- Appuyez sur la touche "D" pourmettre en service l'appareil.
- Appuyer sur le bouton "B", l'indicateur de programme "A" s'allume.
- Fermez la porte, l'indicateur de programme "A" clignote et le programme se lance automatiquement.

Fin du programme

• Six signaux sonores indiqueront la fin du cycle de lavage et tous les indicateurs s'eteindront à l'exception de l'indicateur ON-OFF.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

Ouvrez la porte.
- Eteignez l'appareil en appuyant sur la touche "D".
- Une fois la vaisselle refroidie, retirez-la.

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attende que le bras d'aspersion se soit immobilisé avant d'ouvrir la porte en grand.
• Si la porte est ouverte'un signal sonore retentit 10 fois toutes les 30 secondes.
• Si le lave-vaisse est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis reférerz-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Après chaque lavage

Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranche toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenezaucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilise enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibed'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures presents sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.

Comment déplacer votre apparéil

Si vous doivent déplacer touteappeaire, veillez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement etreposé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

Absence prolongée

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légarement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous economiserez de l'argent. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lavevaisselle.

Etat général de l'appareil

• Verifiez si le compartment de lavage presente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du détergent.

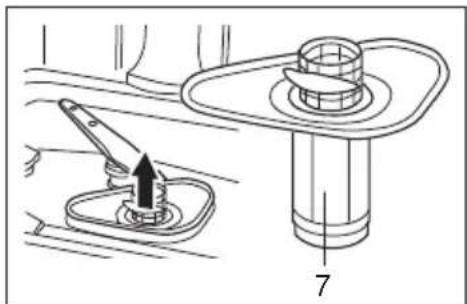

Filtres

Les filtres "7,8" empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe.

• Apès chaque rincege, vérifie si les filtres représentent des résidus alimentaires; le cas échéant, nettoyez-les.
• ÀpRES avoir détaché le microfiltre “7”, vous pouvez extraire l'ensemble filtrant “8”. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "8" en place puis remettez le microfiltre "7".

Bras pivotants d'aspersion

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "9" et "10".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.
  Le cas échéant, soulevez le bras rotatif inférieur"10".
• Devissez le bras rotatif supérieur "9".
  Nettoyez les bras rotatifs sous I'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à tracer les causes des dérangements

Dérangements...

...à la mise en service

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de l'appareil débranchée de la prise secteur.
- Porte de l'appareil incororrectement fermée.
- Touche de programmation pas enforcée.
- Robinet d'eau pas ouvert.
- Filtre du flexible d'arrivée d'eau bouché.

• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie de l'utilisateur.

...sur l'appareil

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme “ A1, A2 ” clignotent :

Vérifiez si :

• La porte est correctement fermée.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme “ A1, A4 ” clignotent :

Vérifiez si :

Le tuyau de vidange est disposé trop bas.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme “ A1, A3, A4 ” clignotent :

Verifiez si :

Le tuyau de vidange n'est pas pié ou écrasé.
Le tuyau de vidange est situé trop haut.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme « A1, A2, A3 » clignotent :

Verifiez si :

• Le robinet d'arrivée d'eau est ouvert et si le fil d'alimentation est raccordé correctement.
• L'alimentation en eau de votre habitation n'a pas ete coupee et que la pression est suffisante.
  Le tuyau d'alimentation n'est pas pié ou écrasé.
  Le filtr du tuyau d'alimentation n'est pas obstrué.
  Le tuyau d'alimentation est disposé trop bas.

Quand le signal sonore émet 10 averissements toutes les 30 secondes et que les indicateurs de programme “ A1, A3 ” et “ A1, A2, A3, A4 ” clignotent, contactez le service après-vente le plus proche.

Quand vous avez tout contrôle et le lave-vaisselle ne fonctionne toujours pas ou affiche une autre erreur, vous pouvez lemettre hors tension et patienter quelques minutes. Remettez le lave-vaisselle sous tension et essayez a nouveau.S'il ne fonctionne always pas et/ou le problème persiste,contactez le service après-vente de votre région et donnez-leurs informations suivantes :

le type de panne;
- le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempil.
• Mécanisme bloqué par des restes de dédTangent collés.

Les indicateurs de contrôle ne s'eteignent pas après le lavage

• Interrupteur principal encore en service.

Après le lavage, des restes de détermagent collent dans le réservoir de dosage

• Le réserve de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réserve sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plie.
• Pompe de vidange bloquée.
• Les filtres sont bouchés.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisse dans le dispositif de dosage du liquide de rincege.
• Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoit enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrêtependantle lavage

Coupure de courant.
- Alimentation en eau coupée.

Bruits de percussion pendant le lavage

Lebras pivotant d'aspersion percute des pieces de la vaisse.

Cliquepspendantlelavage

• Pièces de vaisselle incorpèment rangiées.

Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

...vaisselle mal lavée

Des résidus alimentaires adhérent contre la vaisse

Vaisse mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisse.
- Les pieces de vaisselle se touchent.
- Vous n'avez pas mis assez de détergent.
- Vous avez choisi un programme de lavage pas assez puissant.
- Une piece de vaisselle a empêché la rotation du bras pivotant d'aspersion.
- Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
- Les filtres sontouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

Les pieces en plastique se decolorent

• Vous n'avez pas versé assez de détergent.
• Le dédTangent a un effet blanchisant insuffisant. Utilisez un dédTangent avec agent de blanchiment chloré.

Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rincage régée trop faible.
  -若您 n'avez pas versé de sel spécial dans l'appareil bien que l'eau soit très durée.
  L'adoucisseur d'eau est regle trop bas.
  -若您 n'avez pas correctement visse le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincage sur une trop faible quantite.
• Vous avez sorti la vaisselle trop tot.

Les verres nétincellent pas

• Vous avez regle le liquide de rincage sur une trop faible quantite.

Les traces de the ou rouge a levres ne sont pas complètement enlevées

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop BASSE.

Traces de rouille sur les couverts

• Couverts imparfaitement inoxydables.
  Teneur en sel de I'eau de lavage excessive.

• Couvercle du réservoir de sel pas visse à fond.

• Vous avez repandu trop de sel lors du remplissage de son réservoir.

Les verres prennant un voile opaque et decolorent.

Les revêtements indésirables refusent de partir

• Vous avez verse un dédTigent inapproprié.
• Ces verres ne sont pas lavables au lave-vaissette.

Les verres et les couverts prsentent des stries, les verres prennent un aspect métallique

Le dosage du liquide de rincage est regle trop elevé.

Caracteristiques techniques

fr

Largeur	59.6 cm
Profondeur	55 cm
Hauteur	82 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-0.6MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximal du courant	10A
Puisance absorbée totale	1950W

Remarques

Remarque concernant la mise au rébut

Les apparêls usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respectue de l'environnement permet de recupérer de précieuses matières premières.

Lorsque l'ancien apparueil a fini de servir, débranchez sa fiche maje de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche.

Détruirez la serrure de la porte. Vous évitez ainsi que les enfants ne s'enferment accidentellement à l'intérieurur de l'appareil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent.

Ils risquent de sétouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installerant sous un plan de travail continu visse aux meubles voisins.

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaisse selon cette norme

Exemple derangement: fig. 1 et 2

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rinceage: 5

Detergent: 5g + 25g

Si le panier supérieur est réglabre en hauteur, installez-le dans la position supérieur.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisse et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

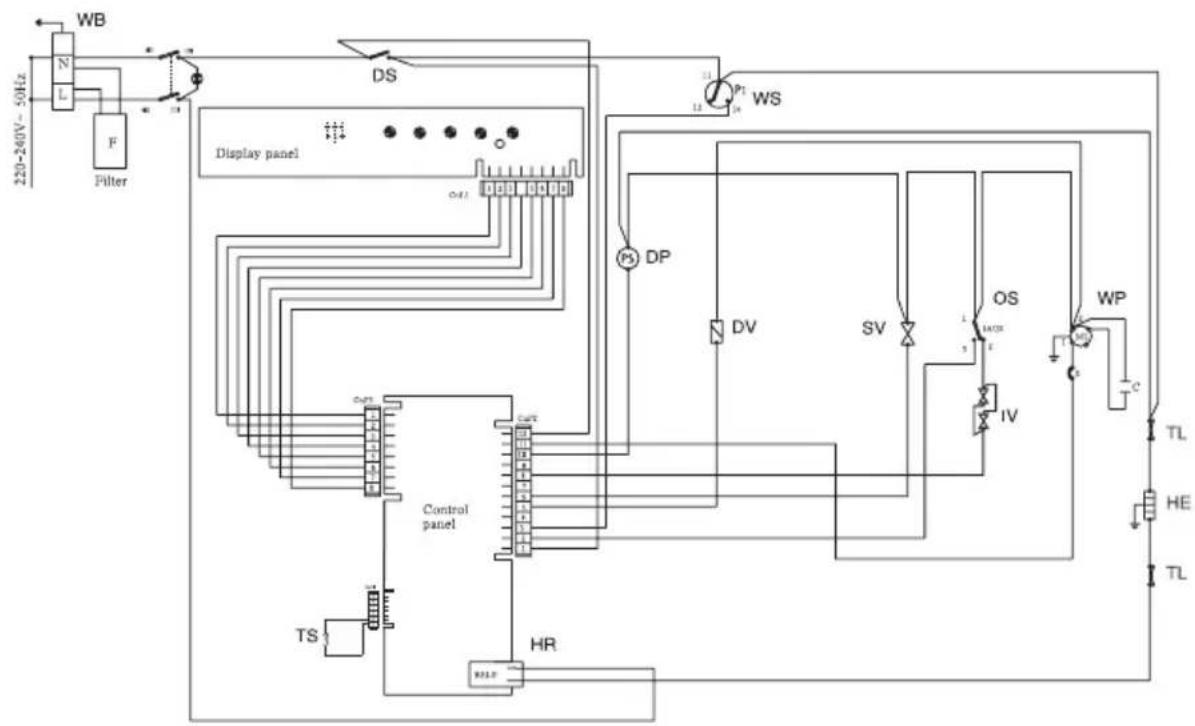

WB:Boite cablage

DS: Interrupteur porte

WS: Interrupteur niveau d'eau

DP: Moteur pompe de vidange

DV: Réservoir de sel et liquide de rincage

SV: Vanne adoucisseur

OS: Interrupteur débordement

IV: Electrovanne Aquastop

WP: Moteur pompe de cyclage

TL: Limitateur température

HE: Element chauffant

HR:Réais

TS: Capteur température

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour I'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez achetié le produit.

Inhaltsverzeichnis

de
