LSI45HL.A000 - Lave-vaisselle NARDI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Capacité	14 couverts
Dimensions (L x P x H)	60 x 60 x 85 cm
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes
Fonctionnalités spéciales	Départ différé, AquaStop
Consommation d'eau	9.5 L par cycle
Consommation d'énergie	0.92 kWh par cycle
Type de séchage	Séchage par condensation
Entretien	Filtres à nettoyer régulièrement, détartrage recommandé
Sécurité	Système de sécurité AquaStop, protection contre les débordements
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - LSI45HL.A000 NARDI

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Pourquoi l'eau ne s'écoule-t-elle pas dans le lave-vaisselle ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Le lave-vaisselle fait un bruit anormal pendant le cycle, que dois-je vérifier ?

Assurez-vous qu'il n'y a pas d'objets bloqués dans le bras d'aspersion ou le filtre. Vérifiez également que le lave-vaisselle est de niveau.

Pourquoi mes plats ne sont-ils pas propres après le lavage ?

Vérifiez que vous n'avez pas surchargé le lave-vaisselle et que les bras d'aspersion peuvent tourner librement. Assurez-vous également d'utiliser un détergent approprié.

Le lave-vaisselle émet un code d'erreur, que faire ?

Consultez le manuel d'utilisateur pour le signification du code d'erreur et suivez les instructions recommandées pour le résoudre.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Le lave-vaisselle ne s'arrête pas après le cycle, que faire ?

Essayez de débrancher l'appareil pendant quelques minutes puis rebranchez-le. Si le problème persiste, contactez un technicien.

Comment programmer un cycle de lavage ?

Sélectionnez le programme de lavage désiré à l'aide du panneau de commande, puis appuyez sur le bouton de démarrage.

Y a-t-il un moyen de réduire le bruit du lave-vaisselle ?

Assurez-vous que le lave-vaisselle est installé sur une surface plane et stable. Vous pouvez également utiliser des tapis anti-vibrations.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Consultez le manuel pour ajuster le réglage de la dureté de l'eau. Cela peut nécessiter l'utilisation d'un outil spécifique fourni avec l'appareil.

MODE D'EMPLOI LSI45HL.A000 NARDI

Le symbole sur le produit ou son emballage indicate que ce produit ne peut etre traite comme dechet menager. Il doit plus etre remis au point de ramassage concerne, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour I'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de détails sur le recyclage de cc produit, veuillez prendre contact avec le bureau municipal de voitre region, sua service d'elimination des dechets menagers ou le magasin ou vous aze achete le produit.

PORTUGUESE

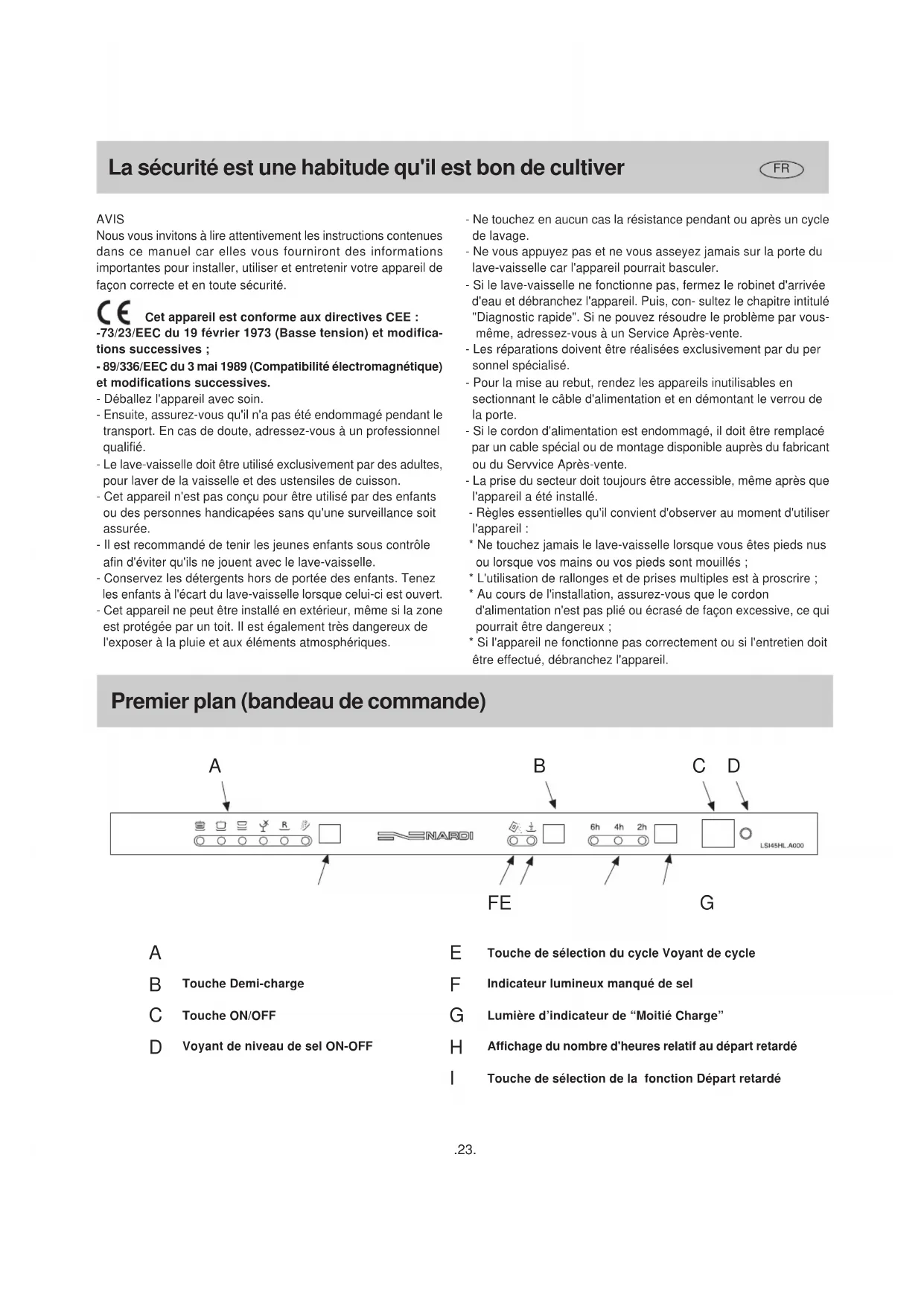

La sécurité est une habitude qu'il est bon de cultiver

AVIS

Nous vous invitons à dire attentivement les instructions contenues dans ce manuel car elles vous fourniront des informations importantes pour installer, utiliser et entrenir votre apparéil de façon correcte et en toute sécurité.

Cet apparéil est conforme aux directives CEE :

-73/23/EEC du 19 février 1973 (Basse tension) et modifications successives ;
- 89/336/EEC du 3 mai 1989 (Compatibilité electromagnétique) et modifications successives.
- Déballez l'appareil avec soin.
- Ensuite, assurez-vous qu'il n'a pas ete endommagé pendant le transport. En cas de doute, adressez-vous à un professionnel qualifie.
- Le lave-vaisse doit être utilisé exclusivement par desadultes, pour laver de la vaisse et des ustensiles de cuisson.
- Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
- Il est recommandé de tener les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lave-vaisse.
- Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.
- Cet apparéil ne peut être installé en extérieur, même si la zone est protégée par un toit. Il est également très dangereux de l'exposer à la pluie et aux éléments atmosphériques.

• Ne touchez enaucun cas la resistance pendant ou après un cycle de lavage.
• Ne vous appuyez pas et ne vous asseyez jamais sur la porte du lave-vaiselle car l'appareil pourrait basculer.
• Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, con-sultez le chapitre intitulé "Diagnostic rapide". Si ne pouze résoudre le problème par vous-même, adressez-vous à un Service ÀpRES-vente.
• Les réparations doivent être réalisées exclusivement par du personnel spécifique.
• Pour la mise au rebut, rendez les-appareils inutilisables en sectionnant le cable d'alimentation et en demontant le verrou de la porte.
• Si le cordon d'alimentation est endommagé, il doit être remplace par un cable spécial ou de montage disponible auprès du fabricant ou du ServiceAprès-vente.
• La prise du secteur doit toujours être accessible, même après que l'appareil a été installé.
• Regles essentielles qu'il convient d'observer au moment d'utiliser l'appareil :
• Ne touchez jamais le lave-vaisse lorsque vous étés pieds nus ou lorsque vos mains ou vos pieds sont mouillés ;
• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.

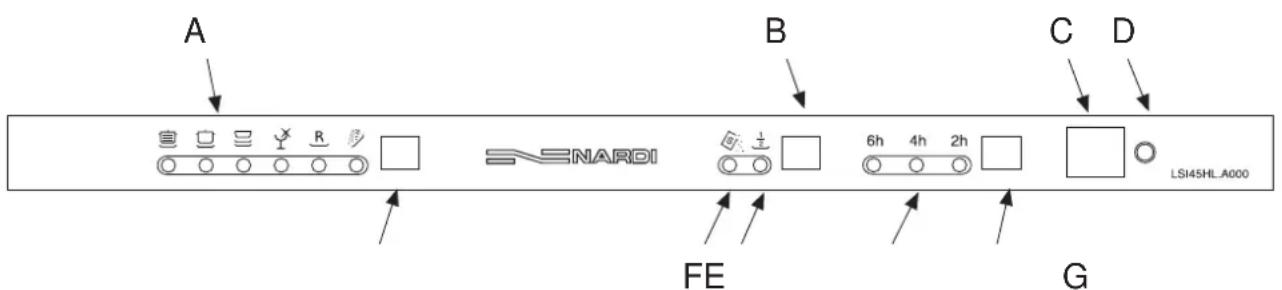

Premier plan (bandeau de commande)

A

B

Touche Demi-charge

C

Touche ON/OFF

D

Voyant de niveau de sel ON-OFF

E

Touche de selection du cycle Voyant de cycle

F

Indicateur lumineux manqué de sel

G

Lumière d'indicateur de "Moitié Charge"

H

Affichage du nombre d'heures relatif au départ retardé

1

Touché de selection de la fonction Départ retardé

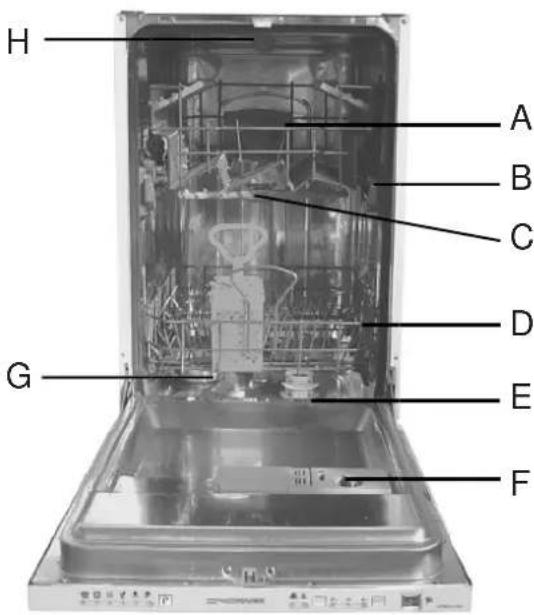

A Panier supérieur
B Reglage de la hauteur du panier
C Bras d'aspersion supérieur
D Panier inférieur

E Filtre de lavage
F Distributeur de detergent et de liquide de rincege
G Bras d'aspersion inférieur
H Troisieme bras d'aspersion

Caracteristiques techniques
Largeur	45 cm
Profondeur	58 cm
Hauteur	82 cm
Capacité	9 couverts standard
Pression de l'eau dans les conduits	0.03-0.6MPa
Tension d'alimentation	220-240V~ 50Hz
Puisance absorbée totale	2150W

Sel

Le degré de durété de l'eau varie d'un endroit à l'autre. Si l'eau qui alimentée vous lave-vaisselle est dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécifique conçu pour éliminer le calcaire et les mineraux présents dans l'eau.

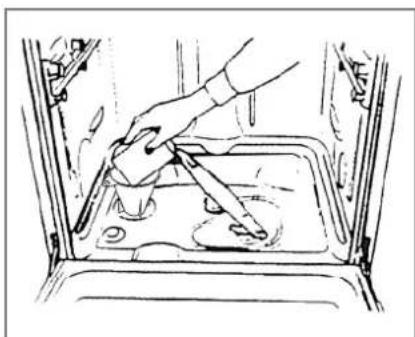

Comment replir l'adoucisseur

Utilissez exclusivement du sel spécial pour lave-vaisse. Le distributeur de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante:

• Dégagez le panier inférieur, puis dévissez le bouchon du distributeur de sel et retirez-le;
• Si vous remplissez le distributeur de Sel pour la première fois, remplissez-le d'eau;
• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2 kg de sel environ. Il est normal qu'une petite quantité d'eau s'échépe du distributeur de sel.
• Revissez soigneusement le bouchon.

Remplissez le distributeur de Sel uniquement lorsque le voyant de "niveau de sel" (situé sur le bandeau de commande) est allumé.

Afin d'éviter la formation de rouille, replisssez le distributeur de sel juste avant de lancer un cycle de lavage.

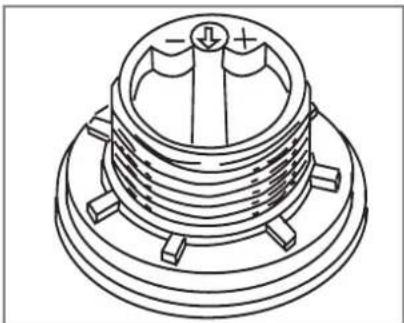

Réglage de la quantité de sel

Le lave-vaiselle est conçu de manière à ce que puissiez régler la quantité de sel nécessaire, en fonction du degré de durée de l'eau de votre habitation. Ceci, afin de permettre d'optimaliser et d'adapter la quantité de sel utilisé lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de durée de votre zone.

Pour régler la quantité de Sel nécessaire, procédez de la façon suivante:

• Dévissez le bouchon du distributeur de sel;

• Le distributeur de Sel est doté d'une bague sur laquelle figure une flèche (voir la figure ci-contre). Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre, de la position "-" vers le signe "+" en fonction du degré de durété de l'eau.

Il est conseilé de procéder au réglage en respectant les consignes du tableau ci-dessous:

Durété de l'eau
Niveau	g fH	g dH	mmol/l	Position sélecteur	Consommation sel (grammes/cycle)	Autonomie (cycles/2kg.)
1	0÷14	0÷17	0÷1,7	/	0	/
2			1,8÷	4,418÷44304÷36	60
3	36÷7	1 45	89 4	5 MBD 9	40	40
4		>89	>71	8,9	60" + "	25

Detergent et liquide de rinceage

FR

Detergent

Utilissez exclusivement un détérgent spécial pour lave-vaiselle. Remplissez le distributeur de détérgent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des cycles de lavage." Le distributeur de détérgent est situé sur la paroi interieure de la porte.

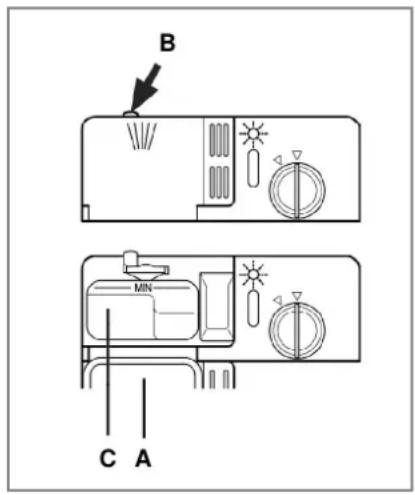

Comment replir le distributeur de détergent

Pour ouvrir le couvercle "A" du distributeur, appuyez sur la touche "B". Versez le détergent destiné au cycle de lavage dans le compartment "C".

Dés que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en eliminant toute trace de détergent.

Liquide de rincage

Ce produit permet de faire briller votre vaiselle et facilite le séchage sans laisser de traces. Le distributeur de liquide de rincege est situé sur la paroi interieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque levoyant de niveau de liquide de rincege s'allume - sur les modèles qui en sont équipés).

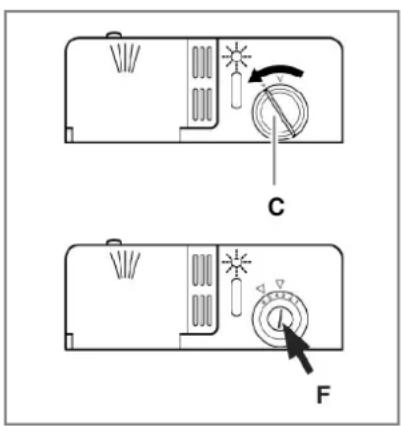

Comment replir le distributeur de liquide de rincage

Pour ouvrir le distributeur de liquide de rincage, tournez le couvercle "C" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rincage nécessaire en tournant la vis de réglage "F", située en dessous du couvercle "C", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante

Une quantité de liquide de rincege correctement dosée améliore le séchage. Si vous constatEZ des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure.

Si les assiettes représentes des striures blanches, reglez le dosage sur une position inférieure.

Le remplissage de la vaisse

Avant de ranger la vaisse dans votre lave-vaisse, éliminez tous les résidus d'aliments pour éviter que le filtrne ne se bouche, ce qui compromèttrait les résultats de lavage.

Si des alimentents carbonisés et par conséquent très difficilles à détacher sont prênts dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisse.

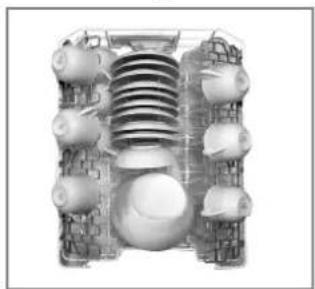

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite.

Il est recommandé de ranger les plats de service et les couvercles sur les côtes du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

• Rangez toujours les cocottes, saladiers, etc. en les returnant.
• Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler.
• Les particularités de support inférieures replient des rangées de dent (voir fig.A) sont pour que plus grand ou plus de vaissailles poussent être chargeé.
• Rangez les couverts dans le panier à couverts en positionnant le manche vers le bas ; si le panier dispose de paniers lateraux, disposez chaque cuillere dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être ranges à l'horizontal, dans la partie avant du panier supérieur.

Comment utiliser le panier supérieur

Le panier supérieur est concu pour receivevoir de la vaiselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).
- Installez la vaisse lè et les ustensiles de cuisson de façon à ce qu'ils ne poussent être déplacés par le jet d'eau.

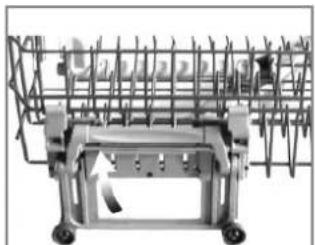

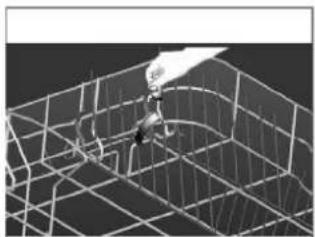

Le panier supérieur peut etre regle en hauteur (voir fig.C).

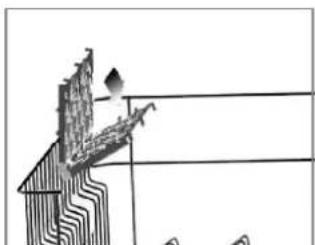

L'etagere

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse,

Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens. (voir fig.D)

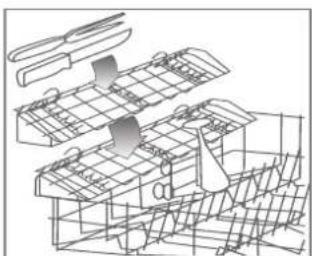

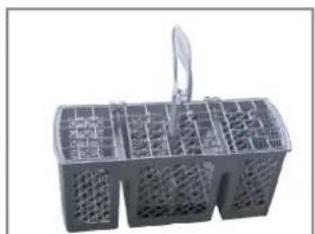

Support du couteau

Le support de couteau est concu pour tener le couteau et la fourchett longue.

• Placez le supoort de couteau sur la position correcte de plateau supérieur et mettez le couteau et la fourchette pour lavage. À ce moment, l'appareil est branché et prét pour programmer.(voir fig.E)

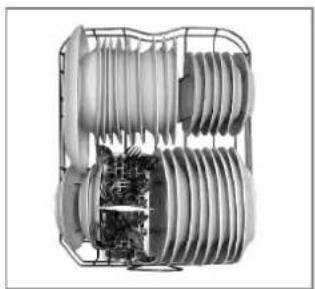

Panier inférieur

Panier supérieur
Capacité pour 9 couverts standard

fig.A

fig.B

fig.C

fig.D

fig.E

Demarrer un processus de lavage....

Après avoir accompli toutes les installations en respectant toutes les descriptions ci-dessus, ouvrez le robinet à l'unité, et ouvrez partiellement la porte de la vaissette, et appuyez sur le bouton "C" sur le panneau de contrôle. La lumière "D" s'allume. Ainsi, l'appareil est mise en marche et le processus est démarré.

Le réglage et le démarrage du processus de lavage

Appuyez sur le bouton de可以选择 de processus "E" pour désiré le processus désiré. Chaque fois que le bouton est appuyé, une des{lumières d'indicateur "A" peut ensuite s'allumer.

Et puischosissez le processus que vous trouvez approprié pour les ustensiles que vous vouler laver(consultez le tableau du processus de lavage contenu dans ce manuel, spécialement pour le premieremploi de cet apparéil).

Fermez la porte, quelques secondes après, un court signal acoustique va etre entendu signiflant le demarrage du processus de lavage, cela n'est pas inchangable. S'il est nécessaire, veillez dire le chapitre "le processus de suppression ou changement au cours de lavage". La fin du processus va etre signalee par un double signal acoustique et la lumiere d'indicateur "A" commence a clignoter.

La suppression ou le changement de processus au cours de lavage

Si le bouton du lave vaisselle (on/off) s'Eteint ou une fuite d'Eau arrive tandis que le programme de lavage choisi est actif, le programme n'est pas annul. Les commandes sont utilisees par un micro dispositif de processeur afin de retenir l'information sur le programme de lavage choisi. Une fois que l'Appareil est de nouveau actionn (on/off) le lave-vaisselle reprendra le cycle la ou il a t interrompu.

Pour modifier ou annuler le court d'Un cycle de lavage (porte restee ouverte) il est nécessaire de remetre la precedente programmation en appuyant le selecteur de programme "E"pendant un durée de 3 secondes minimum et entendrer un bruit sonore assez court de signal d'Arret.

Condition :Le processus ne peut etre changé que lors qu'il est court.

Sinon : il est possible que le dédTangent soit déjà utilisé et l'appareil ait deja évaçu de l'eau. Si c'est le cas, le dédTangent doit être ajoute au distributeur du dédTangent à nouveau (voir le chapitre "La mise de dédTangent").

Si vous oubliez demettre des ustensiles...

Voussupportezouvir attentivementla portepour interromprele processusde lavage(pourne pas etreebrulepar del'eauchaude). Quand la portesterefermee,lesprocessusvaetre re-demarré au point ou il est arrete.

A la fin du processus de lavage...

A la fin du processus de lavage, un double signal acoustique court va etre entendu, et la lumiere d'indicateur "A"commence a clignoter. Ouvrez la porte, eteignez l'appareil par appuyer sur le bouton ON/OFF et coupez I'eau courante. Attendez quelques minutes avant de sortir les ustensiles pour eviter etre brule quand vous tenez les ustensiles (ils sont faciles a casser quans ils sont chauds), et aussi pour optimiser I'effet de secheresse des ustensiles.

Régler les temps de retard de démarrage

Ouvrez la porte partiellement, appuyez sur le bouton "I"(voir il- lustration de "Vue proche sur le panneau de contrôle"), le temps de demarrage du processus de lavage peut etre retarded 2,4 ou 6 heures.

Chaque fois que le bouton soit appuyé, la lumière d'indicateur "H"s allume signifiant la durée de décai.

Après avoir choisi le déali, le processus de lavage peut être régèle en respectant l'explication dans le chapitre du démarriage du processus de lavage". Un court signal acoustique va être entendu, à partir de ce moment, on commence à compter le déali.

Durant cette période, l'indicateur du début "H" va clignoter. Àprous le début, l'indicateur s'arrête de clignoter, et le processus commence à fonctionner.

Attention

Au cours du-delai, si le courant électrique est interrompu ou la porté est ouverte, la minuterie va s'arrêtée. Quand le courant électrique revient, ou la porte est refermée, la minuterie va recommencer.

Bouton de réglage du processus de lavage

Bouton de semi-charge

Appuyez sur ce bouton (voir la Vue proche sur le panneau de contrôle B), quand les ustensiles ne peuvent pas replir toute la vaissette et il suffit d'utiliser le casier supérieur. Cela vous permet d'économiser l'eau et l'électricité.

Il ne peut pas etre employe le lavage des ustensiles trop sales.

Cycle	Sélection du cycle Informations	Description du cycle	Détergent	Liquide de rinceage
Lavage intensif	Plats, cocottes et casse-roles très sales (à ne pas utiliser avec de la vaisselle fragile)	Prélavage à l'eau chaude.Lavage prolongé à 70°C.Rinçage à l'eau froide.Rinçage à l'eau chaude.Séchage.	30g	★
Lavage normal	Plats, cocottes et casse-roles normalement sales.Cycle de lavage quotidien.	Pre-laver à l'eau froide.Lavage prolongé à 55°C.Rinçage à l'eau froide.Rinçage à l'eau chaude.Séchage.	30g	★
Lavage faisible(IEC-EN50242)	Ustensiles , pots et assietes normalement sales et les ustensiles sans résidus.	Pré-laver à l'eau froide.Lavage prolongé à 50°C.Rinçage à l'eau chaude.Séchage.	30g	★
Verres	Économique, cycle de lavage rapide à des articles ne supportant pas les températures élevées. à utiliser pour de la vaisselle peu sale, juste après utilisation.	Lavage à 55°C.Rinçage à l'eau chaude.Rinçage à l'eau chaude.Séchage.	15g	★
Lavage court	Économique, cycle de lavage rapide à utiliser pour de la vaisselle peu sale, juste après utilisation. N° cycle de séchage.	Lavage rapide à 40°C.Rinçage à l'eau froide.	15g
Trempage	Prélavage de plats, de cocottes et de casseroles en attendant de replir le lave-vaisselle avec la vaisselle du repas suivant.	Lavage rapide à froid pour éviter que des résidues d'aliments ne sèchent sur la vaisselle.

Conseils pour economiser l'énergie

• Il est important de tester et de faire fonctionner votre lave-vaisse lorsque celui-ci est plein, afin d'économiser l'énergie. Pour éviter que des odeurs ne se dégagent et que des alimentés ne sèchent sur la vaisse à laver, vous pouvez utiliser un cycle à froid.

• Sélectionnez le cycle de lavage le mieux approprié : cechioix dépend du type de vaissette et d'ustensiles de cuisson à laver ainsi que de leur degré de salissure.

• Utilisez la quantité de dédTangent ajustate : une quantité de dédTangent trop importante ne garantit pas un meilleur résultat de lavage. En outre, l'impact sur l'environnement n'en sera que plus négatif.

• Ne rincez pas la vaisse et les utensiles de cuisson avant de les ranger dans le lave-vaisse, car cela est inutile.

Comment maintenir votre lave-vaisselle en bon etat de fonctionnement

Après chaque lavage

Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte légèrement entrouverte, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranchetzoudjoursl'appareilavantdeprocederauxopérations de nettoyage ou d'entretien.Neprenezaucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilise enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures presents sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisse.

Comment déplacer votre apparéil

Si vous doivent désplacer leur apparueil, voirlez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Absence prolongée

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Nettoyage et précautions particulières en matière d'entretien

Montage du filtré

Pour obtenir des résultats de lavage satisfaisants, il est importante que le filtré soit propre.

Le filtrre recueille efficacement les particules d'aliments presents dans l'eau de lavage et permet de réutiliser celle-ci au cours du cycle de lavage. C'est pourquoit il est recommendé de débarrasser le filtrtre des grosses particules d'aliments après chaque cycle de lavage. Pour ce faire, rincez le filtrtre semi-circulaire et le godet (A) à l'eau courante. Pour démonter le filtrtre, tirez sur la poignée du godet en la tirant vers le haut. Le groupe filtrtre (constitué du filtrtre semicirculaire (A) et du filtrtre à petits grains (B)) doit être nettoyé au moins une fois par mois. Pour le nettoyer le filtrtre et le filtrtre à petits grains, utilisez une Brosse de nettoyage. Remontez ensuite les différents éléments comme illustré dans les figures ci-dessous et installez à nouveau le groupe filtrtre à l'intérieur du lave-vaissette, en le positionnant dans son logement et en appuyant vers le bas.

N'utilise jamais le lave-vaiselle sans avoir préalablement installé les filtres. Un montage incorrect des filtres peut nuir aux résultats de lavage de l'appareil et endommager la vaissele et les ustensiles de cuisson.

Comment nettoyer les bras d'aspersion

Il peut arriver que des particules d'aliments s'incrustent dans les bras d'aspersion et bloquent les orifices (voir "Premier plan [interieur]", lettres C-E). Contrôlez régulièrement les bras d'aspersion et nettoyez-les lorsque cette opération s'avere nécessaire.

Nettoyer le filtré d'entree d'eau

Vou devez nettoyer regulierement le filtrer d'entrée d'eau situé à la sortie du robinet(voir illustration)

Après avoir fermé le robinet, ouvre le sommet du tuyau d'entrée d'eau, sortez le filtré et nettoyez-le dans l'eau attentivement. Et puis remettez le filtré et bien serrez le tuyau d'eau.

Diagnostic des pannes

Il se peut que vous lave-vaisse ne fonctionne pas ou fonctionne de manière incorrecte. Avant de contacter votre Service Àpre-sente, contrôle d'abord les points suivants : n'avez-vous pas oublé de presser l'une des touches ou bien d'effectuer une opération fondamentale?

Le lave-vaisselle ne démarre pas

Contrôle que:

• la fiche est correctement introduite dans la prise du secteur ;
• il n'y a pas de coupure de courant ;
• la porte est fermée correctement ;
• la touche ON-OFF est sur "ON";
• le robinet d'eau est ouvert.

Le lave-vaisselle ne charge pas I'eau

Contrôlez que:

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement;
• l'alimentation en eau de votre habitation n'a pas ete coupee et que la pression est suffisante ;
• le tuyau d'alimentation n'est ni écrasé ni plie;
• le filtré du tuyau d'alimentation n'est pas obstrué.

La vaisse n'est pas propre

Contrôlez que:

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccardé correctement ;

La vidange de I'eau ne s'effectue pas

Contrôlez que:

• le tuyau de vidange n'est ni écrase ni plié.

Il y a des dépôts de calcaire ou un film blanchatre sur la vaisseille

Contrôlez que:

• le bouchon du distributeur de sel est fermé correctement ;
• la quantité de liquide de rincege est suffisante.

Des informations fausses

La vaisselle est équipée d'un système de sécurité, lequel peut découvir les problèmes d'opération et les pannes de fonction. Ces fonctionsnement desfectueux vont être vite signalés par le clignotement d'un des indicateurs "A" du LEDs. Seulement lors du clignotement d'indicateur au cours du processus de trempee (voir le tableau de processus), vous pouze supprimer le processus d'après "le changement du processus au cours de fontiennement". Et puis, effectuez l'examination pour être sur qu'il y a de I'eau à la maison et le robinet est déjà ouvert. Si les problèmes existent toujours, veillez contacter avec le service et expliquer les problèmes.

Si, après tous ces contrôles, le lave-vaisse ne fonctionne toujours pas et/ou que le problème persististe, adressez-vous à votre Service ÀpRES- vente le plus proche en indiquant :

• le type de panne;
• le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Ne faites jamais appel à des techniciens non agreés et exigez toujours qu'il soit fait usage de pieces d'origine.

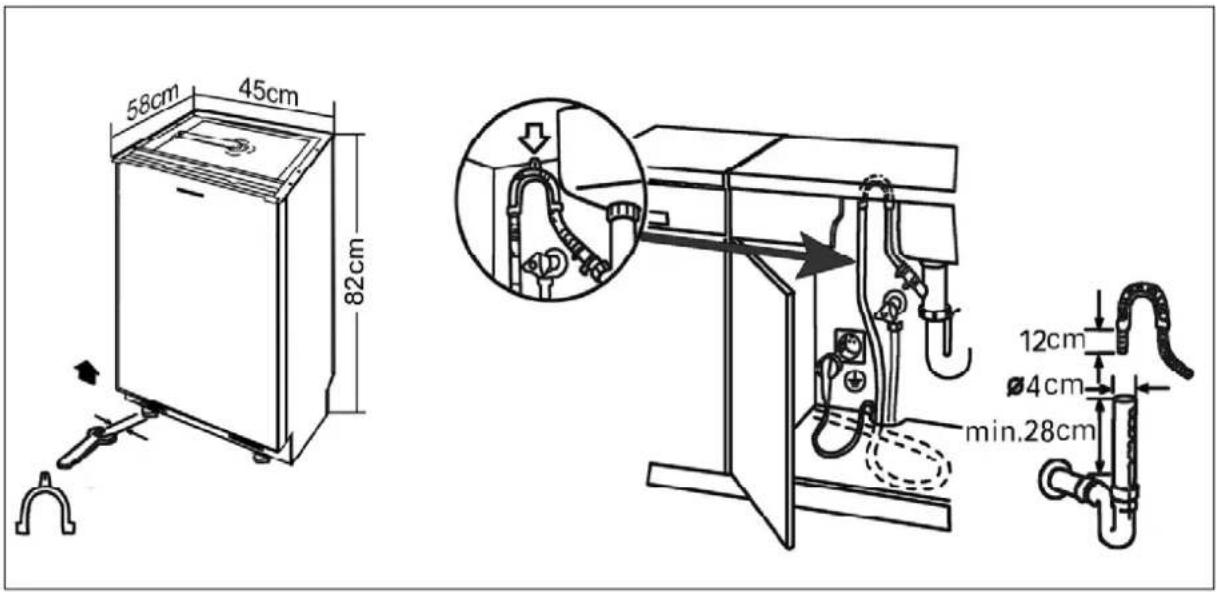

Comment installer l'appareil

Installez l'appareil à l'endetroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être paralleles aux parois du meuble adjacent ou du mur. Le lave-vaisse est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

CommentmettreI'appareilde niveau

Dés que l'appareil est mis en place, réglez les pieds du lavevaisselle en les vissant ou en les dévissant) jusqu'à ce que l'appareil soit de niveau. Dans tous les cas, l'appareil doit partager une inclinaison non supérieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

Raccordement à l'arrivée d'eau froide

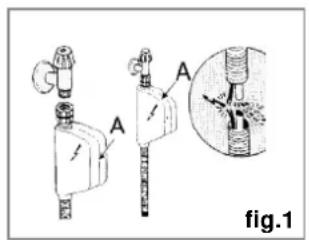

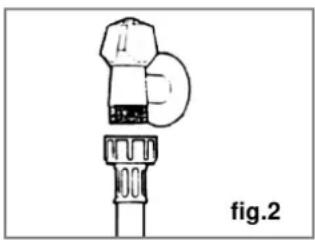

Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4 (gaz) fileté et assurez-vous qu'il est solidement fixé (voir fig.2). Quelques modèles sont équipés d'un tuyau "Aquastop(voir fig.1), dans ce tuyau d'entrée d'eau, un petit filtre est déjà installe au bout de fillet.

Si les conduits d'eau sont neufs ou ont ete utiliseds pendant une longue pereiode, faites couler l'eau pour vous assurer qu'elle est propre et depourvue d'impuretés. En ne prenant pas cette precaution, vous courez le risque de boucher le conduit d'arrivee d'eau et d'endommager l'appareil.

Raccordement à l'arrivée d'eau chaude

Le robinet d'arrivée d'eau de l'appareil peut également être raccordé au dispositif de distribution d'eau chaude de votre habitation (système de chauffage central), à condition que la température ne dépasse pas 60^ .

Dans ce cas, la durée du cycle de lavage sera réduite de 15 minutes environ et l'efficacité du lavage sera légèrement inférieure.

Le raccordement à l'arrivée d'eau chaude doit s'effectuer de la même façon que pour le raccordement à l'arrivée d'eau froide.

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégats à votre

habitation. Si, pour une raison quelconque, le boitier renferment les composants electriques est endommagé, débranchez immédiatement l'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le bo?tier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la Fig.1. Seul ce type de raccordement est valable. Ne sectionnez en aucun cas le tuyau d'alimentation car il contient des composants electriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurer ce tuyau auprès de revendeurs spécialisés ou d'un Service Àpres-vente/agréé.

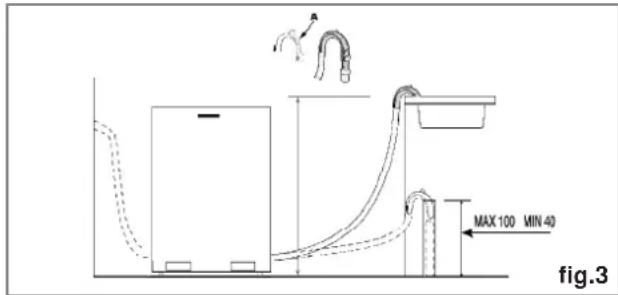

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans un conduit de drainage d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir Fig.3). L'extrémité libre du tuyau doit se couveré une hauteur comprise entre 40 et 100 cm et ne doit pas être immerge dans l'eau.

Attention :

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se repende au sol.

Branchement électrique

Après vous est assure que la tension d'alimentation et la fréquence de votre habitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la porte de votre apparéil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l' apparéil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilise enaucun cas de rallonges ou autres qui risqueraient de provoquer une surchauffe et des brûlures.

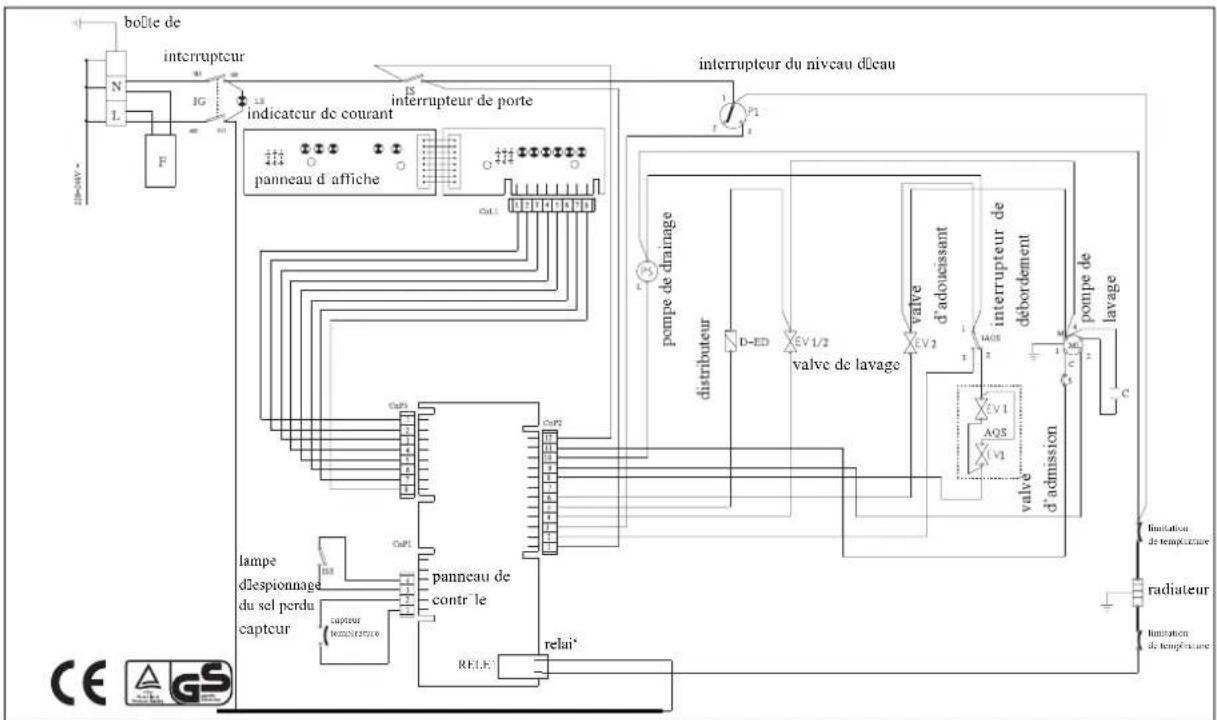

diagramme

AVVERTENZE
