| Tipo de produto | Lava-louças embutível |
| Marca e modelo | Nardi LSI6012SH |
| Dimensões (L x P x A) | 59,6 x 55 x 82 cm |
| Capacidade | 12 talheres padrão |
| Tensão de alimentação | 220-240 V ~ 50 Hz |
| Potência absorvida total | 1950 W |
| Intensidade máxima | 10 A |
| Pressão da água | 0,03 - 0,6 MPa |
| Programas de lavagem | Intenso, Normal, Leve, Rápido, Imersão |
| Consumo de energia (programa normal) | 1,24 kWh |
| Consumo de água (programa normal) | 16 L |
| Duração do programa normal | 102 min |
| Amaciador de água | Sim, ajustável conforme a dureza |
| Dispensador de líquido de enxágue | Sim, ajustável em 6 posições |
| Dispensador de detergente | Sim, dois compartimentos (pré-lavagem e lavagem) |
| Sistema de segurança | Aquastop anti-inundação |
| Tipo de instalação | Embutível, ajuste dos pés |
| Cuba | Aço inoxidável |
| Cesto superior ajustável em altura | Sim |
| Cesto de talheres | Sim, removível e ajustável |
| Filtros | Sistema de filtragem a limpar regularmente |
Perguntas frequentes - LSI6012SH NARDI
Perguntas dos utilizadores sobre LSI6012SH NARDI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquinas de lavar loiça em formato PDF gratuitamente! Encontre o seu manual LSI6012SH - NARDI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LSI6012SH da marca NARDI.

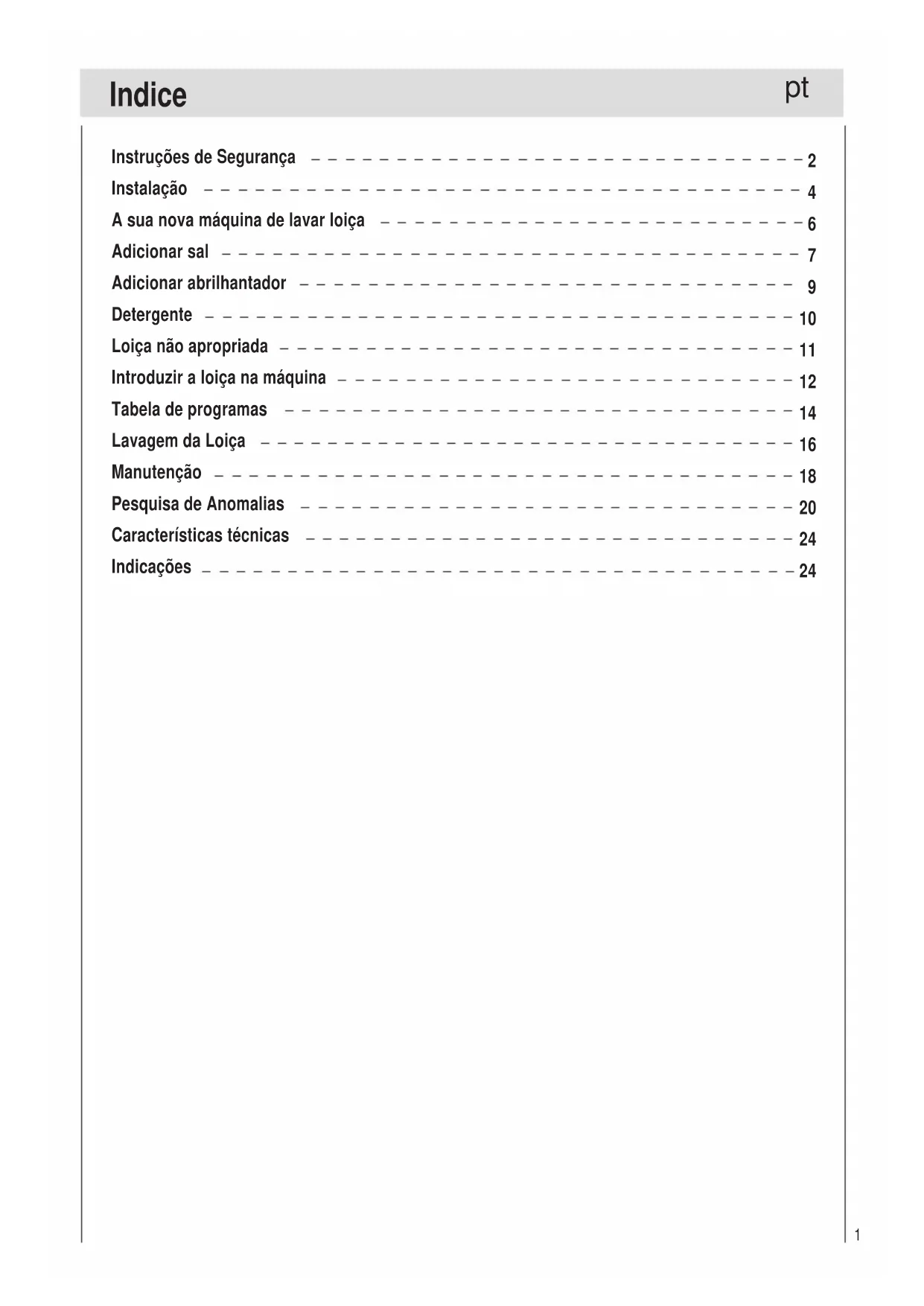

MANUAL DE UTILIZADOR LSI6012SH NARDI
Instruções de Segurança 2
Instalação 4
A sua nova máquina de lavar loiça 6
Adicionar sal 7
Loiça não apropriada 11
Introduzir a loiça na máquina 12
Tabela de programas 14
Lavagem da Loiça 16
Manutenção 18
Pesquisa de Anomalias 20
- Verifique imediatamente, se a embalagem e a máquina de lavar loiça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte com o seu fornecedor.
- Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.
Na instalação
- Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
- Durante a instalação, a máquina deve estar desligada da rede eléctrica.
- Certifique-se de que o sistema de protecção terra da instalação eléctrica da sua casa foi efectuado de acordo com as normas em vigor.
- As condições da ligação eléctrica têm que coincidir com as indicações da chapa de características.
- Para a ligação, nunca utilize extensões.
- As máquinas de integrar só devem ser instaladas sob um tampo de bancada corrido e aparafusado aos armários, para garantir maior estabilidade.
- Depois de instalada a máquina, a respectiva ficha deve ser de fácil acesso.
- A caixa de plástico na entrada da água incorpora uma electroválvula e no interior do tubo de alimentação encontram-se os cabos de ligação e tubagem. Não corte o tubo nem mergulhe a caixa de plástico em água.
- Durante a instalação, o cabo de alimentação não deve ser dobrado ou amolgado de forma excessiva ou perigosa;
No funcionamento diário
- A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
- Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá-lo exposto à chuva e aos agentes atmosféricos.
- Não se sentar ou apoiar na porta aberta. A máquina pode tombar.
- A água existente dentro da máquina não é água potável.
- Não colocar produtos solventes dentro da máquina. Perigo de explosão.
- Durante o programa de lavagem abrir a porta apenas se for com cuidado. Existe o perigo de a água sair da máquina.
- Não toque na resistência durante ou após um ciclo de lavagem.
- Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação.
-
Regras fundamentais relativas à utilização do aparelho:
-
Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados.
- Não é aconselhável a utilização de extensões e tomadas múltiplas.
- Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede eléctrica.
Famílias com crianças
- O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão.
- As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho.
- Mantenha os detergentes fora do alcance das crianças e mantenha-as afastadas da máquina de lavar loiça quando esta estiver aberta.
Em caso de anomalia
- Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência.
- Apenas o pessoal técnico especializado está autorizado a efectuar reparações.
- Se o cabo de ligação eléctrica estiver danificado, apenas deve ser substituido pelo fabricante, ou pelo serviço tecnico ou pessoas qualificados, para evitar perigo eléctrico.
- Para manter a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos:
- contacte apenas os Centros de Assistência autorizados pelo fabricante.
- utilize sempre peças sobressalentes originais
Para a reciclagem
- Corte o cabo de alimentação e danifique o sistema de bloqueio da porta dos aparelhos que não sejam mais utilizados.
- Leve a máquina para um centro de reciclagem autorizado.
Voltagem perigosa
Aviso:
As crianças podem ficar presas no aparelho (perigo de asfixia). Por essa razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de forma a que ela não se possa fechar.
Posicionar o aparelho
Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com tubos de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para facilitar uma instalação adequada.
Nivelar o aparelho
Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2°. Um aparelho nivelado ajuda a garantir um desempenho adequado.
Ligação da água fria
Ligue o tubo de alimentação de água fria a um conector roscado de 3/4 e certifique-se de que o aperta devidamente (ver a fig.A). Alguns modelos estão equipados com "Aquastop" (ver a fig.B) onde o filtro pequeno está colocado no conector.
Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que sai limpa e sem impurezas. Se não tomar esta precaução, correrá o risco de o tubo de entrada da água ficar obstruído e de danificar o aparelho.
Uitlize o novo tubo de água.
Não pode usar o tubo da água antigo.


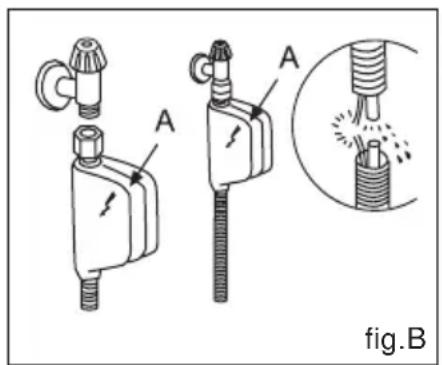

A A fig.BProtecção anti-inundação
A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com o tubo de alimentação ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes eléctricos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correcto do sistema anti-inundação, a caixa "A" do tubo de alimentação deve ser ligada à torneira da água conforme indicado na fig.B. Nenhum outro tipo de ligação é aceitável. O tubo de alimentação de água não deve, em nenhuma circunstância, ser cortado, dado que contém partes eléctricas activas. Se o comprimento do tubo não permitir uma ligação adequada, substitua-o por um suficientemente comprido. Este tubo está disponível em centros autorizados.

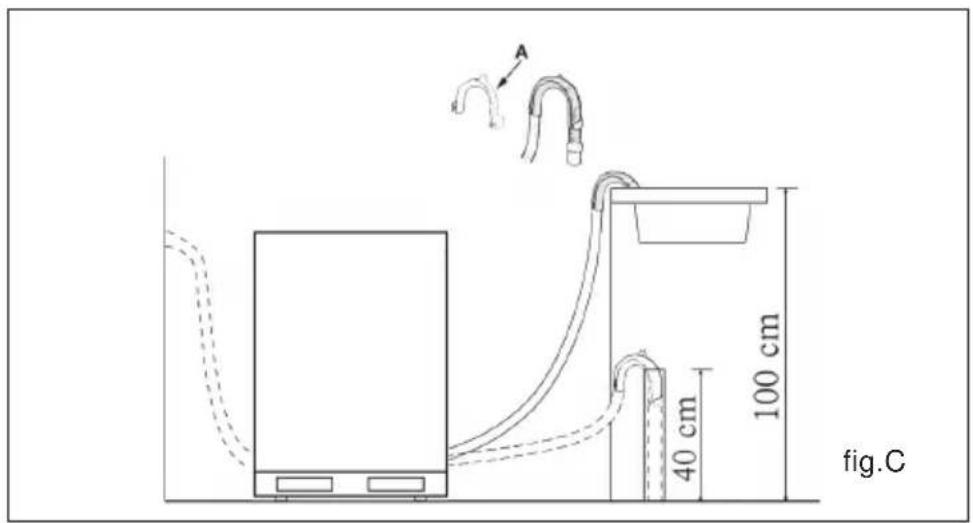

Ligação do tubo de descarga
Insira o tubo de descarga num tubo de esgoto com um diâmetro mínimo de 4 cm ou deixe-o orientado para o lava-louças, evitando dobrá-lo ou torcê-lo. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig.C). A extremidade livre do tubo deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser submergido em água.
Atenção:
O suporte plástico do tubo deve ser correctamente fixo à parede para evitar que o tubo de descarga se desloque e que a água transborde.
Ligação eléctrica
Depois de se certificar de que os valores relativos à voltagem e à frequência da habitação correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema eléctrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada eléctrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei).
Se a tomada eléctrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras.
Advertência:
A tomada deve estar acessivel de modo a facilitar futuras manutenções e reparações na máquina.

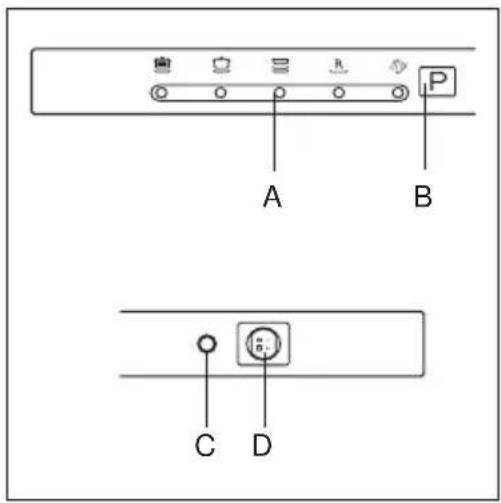

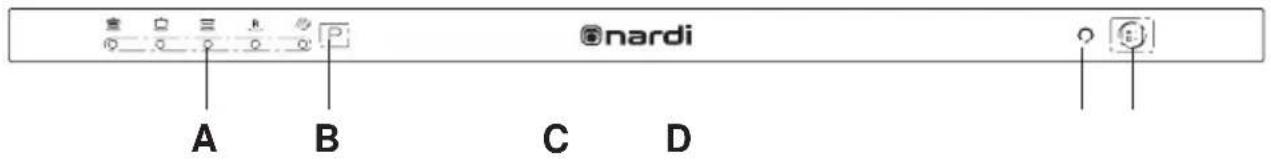

Vista detalhada (painel de comandos)
C Indicador ON-OFF
B Tecla de seleção dos programas
D Botão ON-OFF

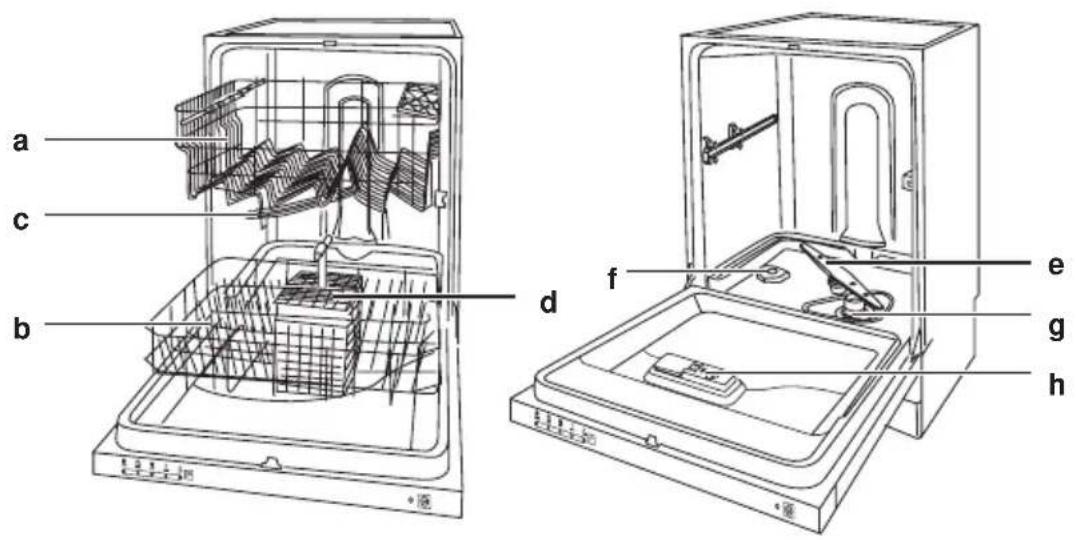

Vista detalhada (interior)
e Braço aspersor inferior
b Cesto inferior
f Tampa do compartimento do sal
c Braço aspersor superior
g Filtro de lavagem
d Cesto porta-talheres
h Compartimento do detergente e do abrilhantador
Sal
O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formarse-ão depósitos na loiça e nos utensílios.
O aparelho está equipado com um descalcificador que utiliza um sal especificamente concebido para eliminar o calcário e os minerais da água.
Colocar o sal no descalcificador
Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser cheio da seguinte forma:
- Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal;
- Se estiver a encher o compartimento pela primeira vez, encha-o com água;
- Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
- Coloque cuidadosamente a tampa no lugar.
Importante
Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.
Regular o consumo de sal
A máquina de lavar loiça foi concebida para permitir a regulação do consumo de sal de acordo com o grau de dureza da água. Tal visa optimizar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.
Para regular o consumo de sal, proceda da seguinte forma:
- Desenrosque a tampa do compartimento do sal.
- O compartimento possui um anel com uma seta (ver a figura ao lado).
- Se necessário, rode o anel no sentido contrário ao dos ponteiros do rélogio, partindo da definição “-” para o sinal “+”, consoante o grau de dureza da água.
É recomendável que as regulações sejam feitas de acordo com a seguinte tabela:
| Dureza da água | ||||||
| Nivel | ^ | ^ | mmol/l | Posição selector | Consumo sal (gramas/ciclo) | Autonomia (ciclos/2kg) |
| 1 | 0 - 10 0 | 17 0 - 1 | ,7 | / | 0 | / |
| 2 | 1,8 - 4,4 | 8 - "4"410 - | 25 20 | 60 | ||
| 3 | 25 - 50 4 | 5 - 89 4 | 5 - 8,9 | MED | 40 | 40 |
| 4 | >89>5 | 0 >8,9 | 60"+" | 25 | ||
Abrilhantador
Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser cheio ao fim de cada 80 ciclos de lavagem.

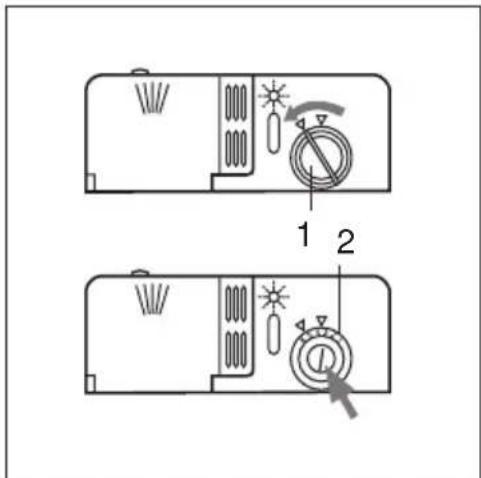

Para abrir o compartimento, rode a tampa "1" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher demasiado o compartimento. A quantidade de abrilhantador utilizado para cada ciclo pode ser regulada rodando o doseador "2", localizado sob a tampa "1", com uma chave de fendas. Existem 6 regulações; a regulação normal de dosagem é 3.
Uma dosagem adequada do abrilhantador melhora o processo de secagem.
Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.
Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

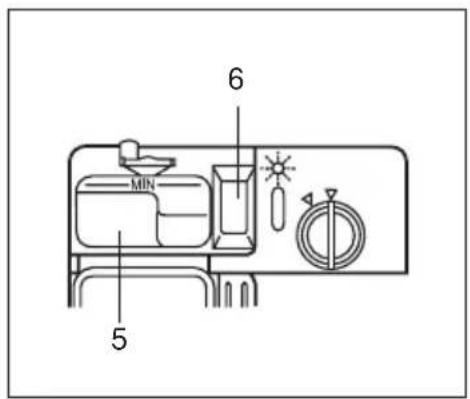

Detergente
Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta.
- Para abrir a tampa "3" do compartimento, prima o botão "4".
- Coloque o detergente relativo ao ciclo de lavagem no compartimento "5".
- Coloque o detergente relativo ao ciclo de pré-lavagem no compartimento "6".
- Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.
Atenção:
Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.
Atenção:
É interdita a utilização de pastilhas 3 ou em 1 ou semelhantes quando os programas Lavagem Rápida e Enxaguamento estiverem seleccionados.
Atenção:
Não coloque as pastilhas na cuba ou no cesto dos talheres pois, a lavagem não será feita correctamente. As pastilhas devem ser colocadas no local do detergente.
Não lavar na máquina as seguintes peças de loiça:
Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspecto; também as colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades ou loiça irreparável. Estas decorações não são resistentes à lavagem na máquina.
Peças de arte sensíveis à água quente também não são apropriadas, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as descolorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Também não apropriados são materiais absorventes, como esponjas e panos.
Recomendação:
De futuro, compre apenas loiça própria para ser lavada na máquina.
Nota
Peças de loiça, sujas com cinza, cera, lubrificantes ou tinta, não devem ser lavadas na máquina.
Danos nos vidros e na loiça
Causas:
- Tipo e processo de fabrico do vidro.
- Composição química do detergente.
- Temperatura da água e duração do programa de lavagem.
Recomendações:
- Utilizar recipientes de vidro e porcelanas recomendadas pelo fabricante como próprias para lavar na máquina de loiça.
- Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.
- Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
- Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados logo após terminar o programa.
Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento.
Se tiver utilizado os tachos e as panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para facilitar a introdução da loiça na máquina.
Como utilizar o cesto inferior
Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.
É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloqueio da rotação do braço aspersor superior.
- Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig.D).
- Os tachos fundos devem ficar inclinados para permitir que a água escorra.
Carga normal
Facas e outras peças pontiagudas devem ser colocadas para baixo ou num local horizontal.
Como utilizar o cesto superior
O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).
- Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jacto de água.

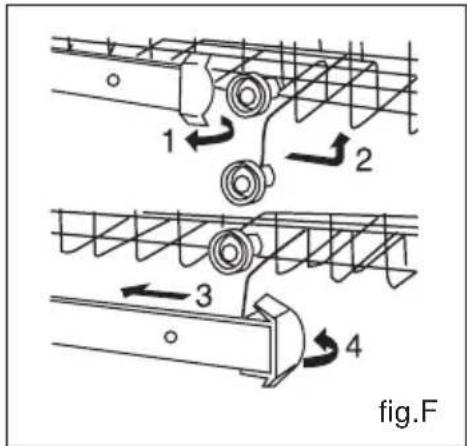

- Pode ajustar a altura da cesto superior com os parafusos nos dois lados. (ver a fig.F)
Depois de ajustar a posição do cesto superior para um nível mais alto, terá maior espaço para o cesto inferior e poderá colocar os tachos mais compridos, pratos, etc.
Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.
Copos,chávenas e pequenas taças podem ser arrumadas na prateleira basculante. A prateleira pode ser levantada ou rebatida, em função das necessidades. (ver a fig.G)
| Programas de lavagem | Tipo de loiça por ex. Porcelana, tachos, talheres, copos,etc. | Tipo de restos de alimentos P.ex.de | Quantidade de restos | Estado dos restos | Descrição do Ciclo |
 Intensivo | Resistente | Sopas, souflés molhos, batatas, massas, arroz, ovos, assados | Muita | Muito aderidos | Pré-lavagem com água quente. Lavagem prolongada a 70°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. |
 Lavagem Normal | Pré-lavagem com água quente. Lavagem prolongada a 55°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. | ||||
 Lavagem breve (EN50242) | Mixed | Sopas, batatas, massas,arroz, ovos, assados | Pouca | Pouco aderidos | Pré-lavagem com água quente. Lavagem prolongada a 50°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem. |
 Lavagem rápida a 40° | Café, bolos, leite, salsichas, bebidas frias, saladas | Muito pouca | Pouco aderidos | Lavagem breve a 40°C. Enxaguamento a frio. | |
 Pré-lavagem | Duche,quando a loiça fem que ficar na máquina durante vários dias. | Breve lavagem a frio para evitar a secagem dos resíduos na loiça. | |||
| Programação diferida | 5g | 5g | 25g | (*) |
| - | - | 15g | - | - |
Valor de medição no laboratório conforme Norma Europeia EN 50242.
| Duraçãorem min | Consumo deenergia emkWh | Consumo deágua em litros |
| 112 | 1.62 | 18 |
| 102 | 1.24 | 16 |
| 162 | 1.05 | 15 |
| 32 | 0.40 | 9 |
| 12 | 0.02 | 3 |
Seleccionar um programa
Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na tabela o programa adequado à lavagem pretendida.
Na parte inferior da tabela encontrará indicações sobre a evolução do programa e os respectivos dados.
Um exemplo:
Loiça de vários tipos, com muitos restos de comida fortemente aderidos, pode ser lavada com o programa
« Normal» □.
Conselho para poupar energia
No caso da máquina ter pouca carga, por vezes é suficiente um programa mais ligeiro.
Dados dos Programas
Os dados apresentados sobre os programas referem-se a condições normais. No entanto devido à
- quantidade de loiça,
- temperatura de entrada de água,
- pressão da água,
- temperatura ambiente,
- tolerâncias na tensão da rede
- tolerâncias condicionadas pelo aparelho (temperatura, quantidade de água, etc)
Ligar a máquina
- Abrir a torneira da água
- Depois de terminar o programa, abrir a porta.
- Premir o interruptor principal até a posição ON.
- Prima o botão de programa "B", o indicador de programa "A" será aceso.
- Fechar a porta, o indicador de programa "A" começará a piscar e o programa iniciará automaticamente.
- Seis sinais sonoros indicarão que o ciclo de lavagem terminou e todos os indicadores luminosos serão apagados à excepção do indicador LIGAR/DESLIGAR.
Desligar a máquina
Alguns minutos depois do programa terminar:
- Depois de terminar o programa, abrir a porta.
- Desligar o interruptor principal “D”.
- Depois de fria, retirar a loiça da máquina.
Interromper o Programa
- Abrir a porta. Cuidado! Existe o perigo de que a água que circula dentro da máquina salpicar para fora. Abrir totalmente a porta, só depois do braço aspersor estar imobilizado.
- 10 sinais sonoros cada 30 segundos indica-nos que a porta está aberta.
- Em caso de ligação à água quente ou se a máquina já tiver iniciado o aquecimento ao abrir a porta aguardar alguns minutos e de seguida fechar, caso contrário, devido à expansão a porta pode abrir.
Após cada lavagem
Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho.
Retirar a ficha
Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.
Solventes ou produtos de limpeza abrasivos
Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano com água morna e sabão.
Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou então, um produto de limpeza específico para máquinas de lavar loiça.
Deslocar o aparelho
Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.
Juntas
Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nas juntas. Uma limpeza periódica com uma esponja impedirá que tal aconteça.
Não deixe a porta aberta para evitar tropeçar.
Quando for de férias
Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, depois, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade das juntas e a evitar a formação de odores no interior do aparelho.
O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, regularmente deve dar um pouco de atenção à sua máquina.
Estado geral da máquina
- Verificar se existem depósitos de gordura e de calcário no interior da máquina. Se estes depósitos existirem, então:
- Lavar bem a máquina com detergente.

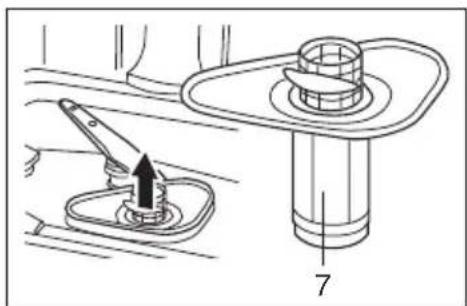

Filtros
Os filtros "7,8" mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem entupir os filtros.
- Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los.
- Libertando o filtro "7", poderá retirar o grupo de filtros "8". Remover então os restos de comida e lavar os filtros sob água corrente.
- Colocar novamente o grupo de filtros "8" e filtro "7".
Braço aspersor
Calcário e partículas de sujidade na água de lavagem podem bloquear os injectores e os apoios dos braços aspersores "9" e "10".
- Verificar se os injectores dos braços aspersores estão obstruidos com resíduos de comida.
- Se necessário desmontar o braço inferior "10" puxando-o para cima.
- Desapertar o braço superior "9".
- Lavar os braços aspersores sob água corrente.
- Voltar a encaixar e aparafusar os braços aspersores.
Eliminação de pequenas anomalias
Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.
Anomalias...
...ao ligar a máquina
A máquina não funciona
- Os fusíveis domésticos não estão em condições.
- A ficha da máquina não está ligada à tomada.
- A porta da máquina não está correctamente fechada.
- A tecla do programa não está premida.
- A torneira da água não está aberta.
- Filtro entupido no tubo de entrada de água.
- O filtro encontra-se na ligação do dispositivo Aquastop ou no tubo de admissão de água.
Importante
As reparações só devem ser efectuadas por um técnico qualificado. As reparações indevidas podem acarretar danos e perigos consideráveis para o utilizador.
...com o electrodoméstico em si
Quando o sinal sonoro emitir 10 sinais de aviso curtos a cada 30 segundos e os indicadores de programa "A1,A2" piscarem. Verificar se:
- a porta está devidamente fechada.
Quando o sinal sonoro emitir 10 sinais de aviso curtos a cada 30 segundos e os indicadores de programa "A1,A4" piscarem. Verificar se:
- a mangueira de escoamento está muito baixa.


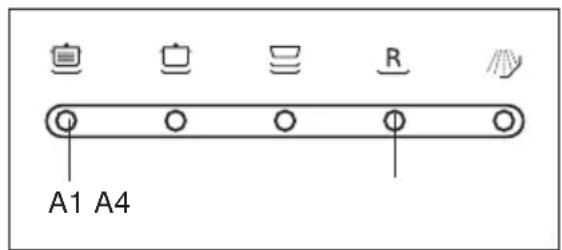

- a mangueira de escoamento está apertada ou dobrada.
- a mangueira de escoamento está muito alta.
Quando o sinal sonoro for emitido com 10 sinais curtos a cada 30 segundos e os indicadores de programa “A1,
A2,A3" piscarem
- a água está ligada e a mangueira está devidamente ligada;
- o fornecimento de água de rede está ligada e tem pressão suficiente;
- a mangueira de fornecimento de água está apertada ou dobrada;
o filtro da mangueira de fornecimento de água está entupido. - a mangueira de escoamento está muito baixa.
Se após todas estas verificações a máquina de lavar continuar a não funcionar ou e a máquina de lavar apresentar a informação de outro erro, aconselha-se que desligue a máquina e aguarde alguns minutos. A máquina pode ser ligada, e verificar se funciona, se a máquina de lavar ainda não funcionar e/ou o problema persistir, é favor entrar em contacto com o centro de assistência autorizado mais próximo facultando as seguintes informações:
o braço inferior de aspersão roda com dificuldade
a tampa da gaveta do detergente não fecha
- Demasiado detergente no reservatório.
- Mecanismo bloqueado por resíduos de detergente.
os pilotos de controlo não se apagam após a lavagem terminar
- O interruptor principal ainda está ligado.
Residuos de detergente colados na gaveta, após a lavagem
- A gaveta estava húmida aquando da adição de detergente.
Só adicionar detergente com a gaveta seca.
Após terminar o programa, fica água no interior da máquina
- O tubo de esgoto está entupido ou dobrado.
- A bomba de descarga está bloqueada.
- Os filtros estão entupidos.
- O programa ainda não terminou. Aguardar que o programa termine.
...na lavagem
Formação invulgar de de espuma
- Detergente de lavagem manual no reservatório de abrilhantador.
- Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o seguinte ciclo de lavagem.
A máquina pára durante a lavagem
- Não há alimentação eléctrica.
- Não há alimentação de água.
Ruídos de pancada durante a lavagem
- O braço aspersor está a bater numa peça de loiça.
Loiça a bater durante a lavagem
- Peças de loiça incorrectamente arrumadas.
Ruído de pancada das válvulas de enchimento
- Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não há solução possível.
...na loiça
Ficam resíduos de comida na loiça
- Loiça mal colocada, os jactos de água não atingem a superfície da loiça
- O cesto está sobrecarregado.
- As peças de loiça estão mucho juntas.
- Foi adicionado pouco detergente.
- Foi seleccionado um programa pouco intensivo.
- Movimento do braço aspersor obstruido por peça de loiça.
- Os orifícios do braço aspersor estão entupidos com restos de comida.
- Os filtros estão entupidos.
- Os filtros não estão bem colocados.
- Bomba de descarga bloqueada.
Descoloração em peças de plástico
- Foi adicionado pouco detergente.
- O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.
A loiça fica com manchas brancas, copos com aspecto opaco
- Adicionado pouco detergente.
- Regulada pouca quantidade de abrilhantador.
- Apesar da elevada dureza da água, não foi adicionado sal especial.
- Descalcificador da água regulado para um grau demasiado baixo.
- A tampa do reservatório de sal não está bem fechada.
- Foi utilizado detergente inadequado.
A loiça não fica seca
- Seleccionado um programa sem secagem.
- Regulada pouca quantidade de abrilhantador.
- Loiça retirada demasiado cedo da máquina.
Os copos têm um aspecto baço
- Regulada pouca quantidade de abrilhantador.
Chá ou restos de baton não totalmente removidos
- O detergente tem baixo efeito de branqueamento.
- Seleccionada uma temperatura muito baixa.
Vestígios de ferrugem nos talheres
- Talheres sem resistência à oxidação.
- Demasiado teor de sal na água de lavagem.
- Tampa do reservatório de sal mal fechada.
- Verteu demasiado sal durante o enchimento do reservatório.
Não consegue eliminar os depósitos na loiça
- Adicionado detergente inadequado.
- Os copos não são próprios para lavar na máquina.
Copos e talheres com estrias, copos com aspecto metálico
- Regulada uma quantidade de abrilhantador demasiado elevada.
| Largura | 59.6 cm |
| Profundidade | 55 cm |
| Altura | 82 cm |
| Capacidade | serviço 12 pessoas standard |
| Pressão da água da rede | 0.03-0.6MPa |
| Tensão / Frequência | 220-240V~ 50Hz |
| Corrente máxima | 10A |
| Consumo total de energia | 1950W |
Indicações
Indicações sobre reciclagem
Os aparelhos usados incorporam materiais que podem ser recuperados se os entregar num centro de reciclagem.
No caso de não utilizar mais o aparelho, retire a ficha da tomada, corte e deite fora o cabo de alimentação juntamente com a ficha.
Destrua o fecho da porta, evitando assim, que crianças a brincar possam ficar bloqueadas no interior do aparelho e corram perigo de vida (asfixia).
O seu novo aparelho está protegido pela embalagem durante o transporte. Todos os materiais da embalagem são reutilizáveis e recicláveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.
Não permita que as crianças brinquem com os materiais da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes.
Informe-se nos Serviços Municipalizados da sua zona sobre as várias possibilidades de reciclagem e métodos de eliminação dos materiais de embalagem.
Generalidades
- Nas máquinas de integração total, que posteriormente, sejam instaladas como máquinas de instalação livre, deve assegurar-se que estas não caiam por não estarem encastradas.
Indicações sobre a homologação segundo a Norma Europeia EN 50242
Carga da loiça segundo a norma
Exemplo de carga: Ver fig.1 e 2
Capacidade: serviço para 12 pessoas
Programa comparativo: Lavagem ligeira
Regulação do abrilhantador: 5
Detergente: 5g+25g
No caso do cesto superior ser regulável em altura, deverá ser colocado na posição superior.
WB: Caixa de ligações
WS: Interruptor nivel água
DV: Gaveta do detergente e do abrilhantador
SV: Válvula descalcificador
OS: Interruptor transbordamento
IV: Válvula de admissão com Aquastop
WP: Motor bomba de lavagem
O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
Indice
C Luz indicadora "ON-OFF"
