| Tipo de produto | Cortador de grama elétrico |
| Marca | Grizzly |
| Modelo | ERM 1846 G |
| Potência absorvida | 1800 W |
| Tensão da rede | 230-240 V~, 50 Hz |
| Classe de proteção | II |
| Tipo de proteção | IP24 |
| Diâmetro de corte | 46 cm |
| Altura de corte | 25-75 mm (7 posições) |
| Capacidade do cesto coletor | 60 L |
| Peso | 28,5 kg |
| Rotação em vazio | 2900 min⁻¹ |
| Nível de pressão acústica (LpA) | 82,7 dB(A) |
| Nível sonoro garantido (LwA) | 96 dB(A) |
| Vibração (an) | 1,09 m/s² |
| Material da carcaça | Metal |
| Ajuste de altura de corte | Centralizado, 7 posições |
| Segurança | Alavanca de partida com travamento, parada automática |
| Indicador de nível de enchimento | Sim, por aba aerodinâmica |
| Tipo de corte | Rotação horizontal, lâmina única |
| Comprimento de cabo recomendado | Até 75 m, secção ≥2,5 mm² |
| Garantia | 24 meses |
| Peças de reposição | Lâmina (ref. 91095561), saco (ref. 91095660) |
Perguntas frequentes - ERM 1846 G Grizzly
Perguntas dos utilizadores sobre ERM 1846 G Grizzly
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual ERM 1846 G - Grizzly e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ERM 1846 G da marca Grizzly.

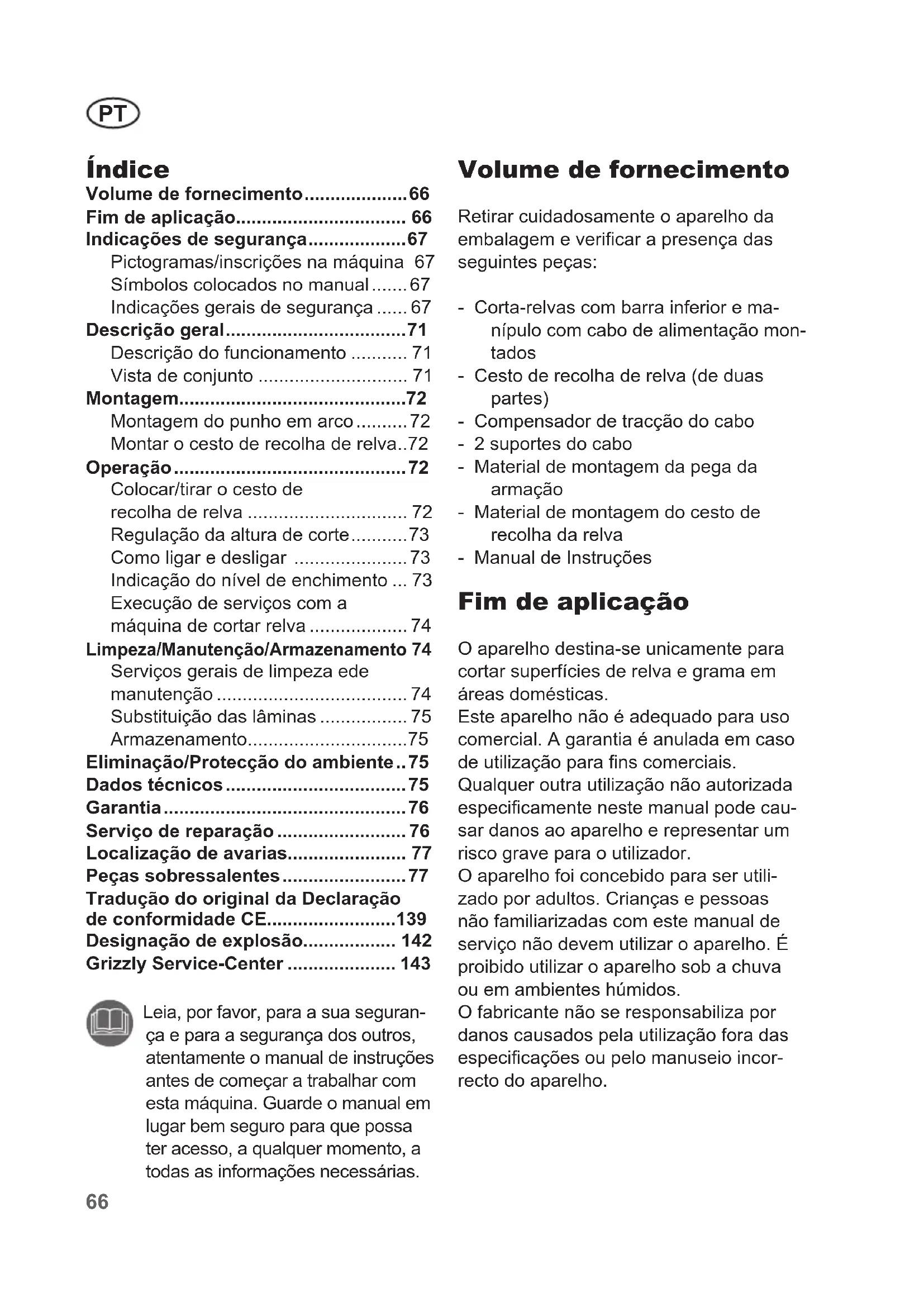

MANUAL DE UTILIZADOR ERM 1846 G Grizzly
Tradução do manual de instruções original
Fim de aplicação.... 66
Indicações de segurança......67
Pictogramas/inscrições na máquina 67
Símbolos colocados no manual ..... 67
Indicações gerais de segurança ..... 67
Descrição geral....71
Descrição do funcionamento ..... 71
Montagem do punho em arco .....72
Montar o cesto de recolha de relva..72
Operação 72
Colocar/tirar o cesto de recolha de relva .... 72
Regulação da altura de corte....73
Como ligar e desligar 73
Indicação do nível de enchimento ... 73
Execução de serviços com a máquina de cortar relva 74
Limpeza/Manutenção/Armazenamento 74
Serviços gerais de limpeza ede manutenção .... 74
Substituição das lâminas ..... 75
Armazenamento....75
Eliminação/Protecção do ambiente..75
Dados técnicos....75
Garantia....76
Serviço de reparação 76
Localização de avarias.... 77
Peças sobressalentes....77
Tradução do original da Declaração de conformidade CE....139
Designação de explosão.... 142
Leia, por favor, para a sua segurança e para a segurança dos outros, atentamente o manual de instruções antes de começar a trabalhar com esta máquina. Guarde o manual em lugar bem seguro para que possa ter acesso, a qualquer momento, a todas as informações necessárias.
Volume de fornecimento
Retirar cuidadosamente o aparelho da embalagem e verificar a presença das seguintes peças:
- Corta-relvas com barra inferior e manípulo com cabo de alimentação montados
- Cesto de recolha de relva (de duas partes)
- Compensador de tracção do cabo
- 2 suportes do cabo
- Material de montagem da pega da armação
- Material de montagem do cesto de recolha da relva
- Manual de Instruções
Fim de aplicação
O aparelho destina-se unicamente para cortar superfícies de relva e grama em áreas domésticas.
Este aparelho não é adequado para uso comercial. A garantia é anulada em caso de utilização para fins comerciais.
Qualquer outra utilização não autorizada especificamente neste manual pode causar danos ao aparelho e representar um risco grave para o utilizador.
O aparelho foi concebido para ser utilizado por adultos. Crianças e pessoas não familiarizadas com este manual de serviço não devem utilizar o aparelho. É proibido utilizar o aparelho sob a chuva ou em ambientes húmidos.
O fabricante não se responsabiliza por danos causados pela utilização fora das especificações ou pelo manuseio incorrecto do aparelho.
Indicações de segurança
Este capítulo trata das indicações básicas de segurança a serem observadas durante a execução de serviços com a máquina de cortar relva eléctrica.
Pictogramas/inscrições na máquina
Atenção!
Ler cuidadosamente o manual de instruções de serviço.
pessoas presentes no
local devem ser mantidas afastadas da máquina de cortar relva.
Cuidado - Lâminas de corte afiadas! Manter os pés e as mãos afastados. Perigo de lesão!
ar o motor e retirar a ficha da tomada de rede antes de executar serviços de ajuste e de limpeza ou quando o cabo de ligação à rede estiver enroscado ou danificado.
Manter o cabo de rede afastado do aparelho e da lâmina de corte!
Indicação do nível de potência sonora L_wa em dB.
Classe de protecção II
Não deitar aparelhos eléctricos no lixo doméstico.
Círculo de corte
Perigo! Manter os pés e as mãos afastados da barra da lâmina.
Perigo de ferimentos!
Ao soltar o interruptor da alavanca de arranque, a máquina desliga-se.
Indicação do nível de enchimento:
Tampa aberta: cesto de reco- Iha da erva vazio
Tampa fechada: cesto de recolha da erva cheio
Símbolos colocados no manual
Símbolos de perigo com informações sobre a prevenção de danos pessoais e materiais.
Símbolos de ordens (ao invés do símbolo de interrogação, a ordem é esclarecida) com informações sobre a prevenção de danos.
Avisos de instrução, com informações sobre o melhor manuseamento com o aparelho.
Indicações gerais de segurança
Importante! Leia o manual de instruções com atenção. Guarde este manual de instruções para posterior consulta.
Este aparelho pode causar feri- mentos graves se não for utilizado da maneira apropriada. Para evitar danos físicos e materiais, é favor ler e obedecer às indicações de
PT
segurança dadas a seguir, assim com familiarizar-se com todas as unidades de comando.
Aviso! Em funcionamento, esta ferramenta eléctrica gera um campo electromagnético. Em determinadas situações, este campo pode influenciar o funcionamento correcto de dispositivos médicos activos ou passivos implantados. Para reduzir o perigo de ferimentos graves ou mortais, recomendamos que as pessoas portadoras deste tipo de implantes consultem o seu médico de família e o fabricante do respectivo dispositivo médico implantado antes de usar a máquina.
Preparação:
- Este aparelho não deve ser utilizado por pessoas (inclusive crianças) com deficiências físicas, sensoriais ou mentais, ou com pouca experiência e/ou falta de conhecimento, excepto quando for supervisionado por um encarregado pela sua segurança ou quando receber dele instruções específicas de como usá-lo.
- Nunca permita a crianças ou outras pessoas que não conheçam o manual de serviço utilizar o aparelho. Regula-mentos locais podem especificar a idade mínima do operador do aparelho.
- Não utilizar o aparelho quando pessoas, nomeadamente crianças, e animais estiverem próximo a ele.
- Cuidar das crianças para assegurar que elas não brinquem com o aparelho.
- O operador ou o utilizador responsabiliza-se por acidentes e danos causados a outras pessoas ou às suas propriedades.
- Controlar a zona onde o aparelho será utilizado e remover pedras, pe-
daços de pau, fios e outros corpos estranhos que podem ser apanhados e arremessados pelo aparelho.
- Usar roupa de trabalho apropriada, como calçados resistentes com sola antiderrapante e uma calça comprida e robusta. Não utilizar o aparelho se estiver descalço ou com sandálias. Evite o uso de vestuário largo ou de vestuário com cordões ou cintos pendentes.
- Fazer sempre uma inspecção visual no aparelho antes de usá-lo. Não utilizar o aparelho se houver dispositivos de segurança (p. ex. protector contra choques ou saco de recolha de relva), partes do dispositivo de corte ou pinos ausentes, gastos ou avariados. Para evitar o desequilíbrio, as ferramentas danificadas devem ser substituídas em conjunto.
- Tomar cuidado especial com os aparelhos com diversos dispositivos de corte, pois o movimento de uma lâmina pode causar a rotação das outras lâminas.
- Utilizar unicamente peças sobressalentes e acessórios que foram fornecidos ou recomendados pelo fabricante. O emprego de peças de terceiros implica a perda imediata da reivindicação de garantia.
- Antes da utilização é necessário verificar sempre o cabo de ligação e a extensão elétrica em relação a danos ou a desgaste. Se o cabo se danificar durante a utilização, ele deverá ser desligado imediatamente da rede de abastecimento. Não toque no cabo antes de ele ter sido desligado da tomada elétrica. Não utilize a máquina se o cabo estiver desgastado ou danificado.
Execução de serviços com o aparelho:
Durante a execução dos serviços, não pôr os pés nem as mãos perto ou em baixo das partes giratórias. Perigo de lesão!
Ter em atenção as regras de protecção contra ruídos e os regula-mentos locais.
- Ligar o motor de acordo com as instruções e somente quando os seus pés estiverem a uma distância segura dos dispositivos de corte.
- Não utilizar o aparelho sob a chuva, mau tempo, em sítios húmidos ou sobre a relva molhada. Trabalhar somente durante o dia ou sob boas condições de iluminação.
- Não trabalhar com o aparelho se estiver cansado ou não concentrado no serviço, nem após ter ingerido álcool ou medicamentos. Fazer sempre uma pausa de tempo apropriado durante o serviço. Trabalhar sempre com bom senso.
- Certificar-se de que se encontra numa posição segura, nomeadamente se estiver a trabalhar em declives. Trabalhar sempre transversalmente ao declive, nunca voltado para cima nem para baixo. Tomar cuidado especial ao mudar de posição no declive. Não trabalhar em declives acentuados de mais.
- Utilizar o aparelho somente à velocidade do passo. Tomar cuidado principalmente ao virar, puxar para frente ou recuar o aparelho.
- Ligar cuidadosamente o aparelho de acordo com as indicações dadas neste manual. Cuidar para que haja uma distância suficiente entre os pés e as
lâminas giratórias do aparelho.
- Não virar o aparelho ao ligá-lo, a me-nos que isso seja necessário quando for arrancá-lo sobre uma relva alta. Neste caso, erguer o aparelho pressionando a haste do manípulo de maneira que as rodas da frente do aparelho fiquem levemente erguidas. Cuidar para que as duas mãos este-jam sempre na posição de trabalho antes de abaixar o aparelho novamente ao chão.
- Nunca trabalhar sem o saco de recolha de relva ou sem o protector contra choques. Manter-se sempre afastado da abertura de ejecção.
- Não inicie o motor, se se encontrar à frente da calha de descarga.
Atenção, perigo! A lâmina continua a girar. Perigo de lesão.
- O aparelho não deve ser levantado ou transportado enquanto o motor estiver a funcionar. Desligar o aparelho quando tiver de virá-lo para poder transportá-lo, quando for atravessar outras superfícies que não sejam de relva e quando tiver de transportar o aparelho até ao/de volta do sítio onde a relva tem de ser cortada.
- Manter a abertura de ejeccão da relva sempre limpa e desimpedida. Eliminar os resíduos de corte somente com o aparelho desligado.
- Nunca deixar o aparelho sem vigilância no local de serviço.
- Não trabalhar com um aparelho avariado, incompleto ou que tenha sido modificado sem a autorização do fabricante. Nunca utilizar o aparelho se os dispositivos de segurança e as protecções estiverem danificados ou se os dispositivos de segurança, p.
PT
ex. os deflectores e os dispositivos de recolha de relva estiverem ausentes.
- Não sobrecarregar o aparelho. Trabalhar somente no intervalo de potência admitido e não alterar os ajustes do regulador no motor. Não utilizar máquinas de baixa potência para executar serviços pesados. Não utilizar o aparelho para executar serviços para os quais ele não está autorizado.
- Não utilizar o aparelho nas proximidades de líquidos ou gases inflamáveis. A inobservância desta regra representa riscos de incêndio ou de explosão.
- Nunca levantar nem transportar o aparelho com o motor em funcionamento.
-
Desligue a máquina, retire a ficha da tomada elétrica e certifique-se de que todas as peças movíveis se encontram imobilizadas:
-
sempre que deixar o aparelho sem vigilância,
- antes de limpar a abertura de ejecção ou remover bloqueios,
- quando o aparelho não for utilizado,
- antes de controlar, limpar ou executar serviços no aparelho,
- quando o cabo de ligação à rede estiver danificado ou emaranhado,
- quando, durante o serviço, o aparelho tiver entrado em contacto com objectos estranhos ou quando houver vibrações anormais. Neste caso, inspeccionar o aparelho quanto à presença de avarias e, se for necessário, solicitar a sua reparação.
- Nunca aproximar as mãos ou os pés das partes móveis do aparelho, nem colocá-los debaixo das mesmas. Nunca ficar em frente à abertura de ejecção da relva ao cortá-la com a foice.
Manutenção e armazenamento:
- Ao efetuar trabalhos de manutenção nas lâminas de corte, tenha em conta que elas se poderão mover mesmo quando a fonte de alimentação se encontrar desligada.
- Cuidar para que todas as porcas, os pinos e os parafusos estejam bem apertados e que o aparelho esteja num estado seguro de funcionamento.
- Inspecione o corta-relva em relação a eventuais danos.
- Efetue as reparações necessárias das peças danificadas.
- Não tentar reparar o aparelho por conta própria, a menos que possua formação específica para tal. Todos os serviços que não se encontram indicados neste manual de instruções só devem ser executados por nós ou por um centro de assistência técnica por nós autorizado.
- Manter o aparelho num sítio seco e fora do alcance das crianças.
- Manusear cuidadosamente o aparelho. Manter as ferramentas afiadas e limpas a fim de poder trabalhar de maneira melhor e mais segura. Observar os regulamentos de manutenção.
- Usar luvas de protecção quando for substituir o dispositivo de corte.
- Controlar regularmente o dispositivo de recolha de relva quanto à presença de desgaste e deformações. Por motivos de segurança, substituir as peças com desgaste ou avariadas. Tomar cuidado especial quando for substituir as lâminas para que os seus dedos não fiquem presos entre as lâminas móveis e as partes fixas da máquina.
- Certificar-se de que somente sejam usadas ferramentas de corte sobressalentes autorizadas pelo fabricante.
- Cuidar para que a tensão de rede coincida com as indicações dadas na placa de características do aparelho.
- Se for possível, ligar o aparelho somente numa tomada com um disjuntor de corrente de avaria (RCD) com uma corrente de activação não superior a 30 mA.
- Evitar o contacto do corpo com partes ligadas à terra (p. ex. cercas de metal, postes de metal).
- Utilizar somente cabos de rede autorizados do tipo H05VV-F ou H07RN-F, que tenham, no máximo, 75 m de comprimento e que estejam autorizados para uso ao ar livre. A secção transversal do cordão do cabo de rede deve ser de, no mínimo, 2,5 mm². Desenrolar totalmente o tambor de cabos antes de usar o aparelho. Controlar se o cabo não apresenta avarias.
- Para fixar o cabo de rede, utilizar a suspensão do cabo prevista para isso.
- Durante a execução dos serviços, manter o cabo de rede afastado das ferramentas de corte. As lâminas de corte podem danificar o cabo de rede e causar o contacto com peças condutoras de electricidade. Segurar o cabo de rede sempre atrás do operador do aparelho.
- Não utilizar o cabo de rede para puxar a ficha da tomada da rede. Proteger o cabo de rede contra a acção do calor, óleo e bordas afiadas.
- Desligar o aparelho e retirar a ficha da tomada quando o cabo de rede estiver danificado. Quando a conexão elétrica deste aparelho estiver danificada, ela deve ser substituída por uma conexão apropriada através a assistência téc-
nica do fabricante ou por pessoa devidamente qualificada, evitando assim, transtornos perigosos.
- Não ligar nenhum cabo de rede danificado à rede eléctrica. Não tocar em cabos de rede avariados enquanto eles estiverem ligados à rede eléctrica. Ao ser tocado, um cabo de rede avariado pode descarregar corrente eléctrica.
Descrição geral
Descrição do funcionamento
A máquina de cortar relva eléctrica possui uma ferramenta de corte que gira paralelamente ao plano de corte. Ele está equipado com um poderoso motor eléctrico, uma caixa de metal resistente, um interruptor de segurança e um pára-choques, bem como com um cesto de recolha da relva cortada com indicador de nível. Adicionalmente, o corta-relvas dispõe de uma regulação em altura de 7 posições e de rodas que permitem um deslocamento fácil.
Para obter informações acerca do funcionamento das unidades de comando, é favor consultar as indicações dadas a seguir.
As figuras acerca da operação do aparelho encontram-se nas páginas 2-4.
Vista de conjunto
1 Punho em arco 2 Protector de tracção do cabo
3 Porca de manípulo estrelado superior
4 Haste inferior
5 Protector contra choques
6 Porca de manípulo estrelado inferior
PT
7 Saco de recolha de relva
8 Rodas traseiras
9 Rodas dianteiras
10 Corpo da máquina
12 Suporte para cabo
13 Protector de tracção do cabo
14 Cabo de alimentação da máquina
15 Botão de desbloqueio (não visível)
16 Cabo elétrico
Montagem
Retirar a ficha da rede eléctrica sempre antes de executar serviços no aparelho.
Montagem do punho em arco
B
Montagem da trave inferior:
① Posicione as extremidades da trave inferior (4) nas chapas de suporte e insira respetivamente um parafuso pelo lado de fora.
② Posicione as anilhas fornecidas e coloque as porcas de manípulo estrelado inferiores (6). Note que as porcas de manípulo estrelado têm de ser montadas no interior.
③ Aparafuse bem as porcas de manípulo estrelado (6).
C
Montagem da pega da arma- ção:
①
Fixe a pega da armação (1) com os parafusos, as anilhas e a porcas de manípulo estrelado superiores (3) juntamente fornecidas no lado direito e esquerdo da trave inferior (4). São possíveis duas posições.
estrelado (3) no sentido dos ponteiros do relógio.
Aparafuse bem as porcas de manípulo estrelado (3).
Prender o suporte do cabo com clipes:
Prenda o suporte do cabo (A 12) na trave inferior e fixe os cabos da máquina (A 14).
Montar o cesto de recolha de relva
D
Montar as peças do cesto de recolha de relva:
① Fixe as tiras de borracha da rede do cesto de recolha (19) no casco duro do cesto de recolha da relva cortada (7).
② Introduza a armação de metal (20) no casco duro. Certifique-se de que a armação de metal está totalmente inserida.
③ Coloque as talas de plástico (21) e (22) através da armação de metal (20).
④ Fixe a armação de metal (20) com os parafusos fornecidos.
Operação
Atenção: Não utilize a máquina sem o resguardo de protecção ou o cesto de recolha de relva totalmente montados. Existe perigo de ferimento!
Colocar/tirar o cesto de recolha de relva
E
-
Levante o resguardo de protecção (5).
-
Engate o cesto de recolha de relva (7) no respectivo alojamento (24) na parte de trás da máquina.
- Posicione o resguardo de protecção (5) no cesto de recolha de relva (7), para que seja mantido na posição certa.
- Para tirar o cesto de recolha de relva (7), levante o resguardo de protecção (5) e desengate o cesto de recolha de relva. Rebata o resguardo de protecção até encostar no corpo da máquina.
Para esvaziar o cesto de recolha de relva, consulte também o capítulo “Eliminação/protecção do meio ambiente”.
Regulação da altura de corte
Desligar o aparelho, retirar a ficha da rede eléctrica e esperar as lâminas pararem de girar. Perigo de lesões físicas.
Segue na alavanca (11) de regulação da altura de corte e passe-a pelo ponto de retenção até à regulação desejada da altura de corte.
A máquina possui 7 posições destinadas ao ajuste da altura de corte: 25 - 75 mm
Numa relva decorativa, a altura correcta de corte é de aprox. 30 - 45 mm; numa relva para outra utilidade, aprox. 30 - 65 mm.
Deverá seleccionar uma altura de corte elevada aquando do primeiro corte realizado na estação.
Como ligar e desligar
-
Dê uma volta com a ponta do cabo de alimentação e suspenda-o no respectivo compensador de tracção (13).
-
Ligar o aparelho à tensão de rede.
- Antes de ligar, certificar-se de que o aparelho não se encontre em contacto com nenhum objecto.
- Para ligar, premir o botão de desbloqueio (15) existente no manípulo e, ao mesmo tempo, manter pre-mida a alavanca de arranque (2). Soltar o botão de desbloqueio (15).
- Para desligar, soltar a alavanca de arranque (2).
Após desligar o aparelho, a lâmina continua a girar durante alguns segundos. Não tocar na lâmina em movimento. Perigo de lesões físicas.
Indicação do nível de enchi- mento
Na parte lateral do cesto de recolha da relva está montado um indicador do nível de enchimento. O fluxo de ar aerodinâmico da tampa também assegura um enchimento ideal.
Tampa aberta: cesto de recolha da erva vazio
Tampa fechada: cesto de recolha da erva cheio
Execução de serviços com a máquina de cortar relva
O corte regular da relva reforça a formação das folhas das gramíneas e, ao mesmo tempo, definha as ervas daninhas.
Assim, a relva torna-se mais densa após cada corte e obtém-se uma relva que suporta cargas de maneira mais homogénea.
O primeiro corte deve ser feito por volta de Abril quando a altura da relva tiver atingido 70 - 80 mm. No período de crescimento principal, pode-se cortar a relva, pelo menos, uma vez por semana.
- Iniciar o corte na zona próxima à tomada e trabalhar afastando-se dela.
- Levar o cabo de extensão sempre atrás de si e colocá-lo sobre a zona já cortada ao virar.
- Conduzir o aparelho à velocidade de passo em faixas de corte as mais rectas possíveis. Para obter um corte sem falhas, as faixas de corte devem sempre se sobrepor alguns centímetros.
- Regule a altura de corte de forma a não sobrecarregar a máquina. Caso contrário, é possível que o motor so-fra danos.
- Trabalhar sempre numa posição transversal em relação ao declive. Tomar muito cuidado ao andar para trás e quando for puxar o aparelho.
- Limpar o aparelho sempre após usá-lo de acordo com as indicações dadas no capítulo „Limpeza, manutenção e armazenamento“.
Desligar o aparelho após a execução do serviço e para transportá-lo, retirar a ficha da rede eléctrica e aguardar a parada da lâmina de corte. Perigo de lesões físicas.
Limpeza/Manutenção/Ar- mazenamento
Solicitar a execução dos serviços não indicados neste manual de instruções a um centro de assistência à clientela por nós autorizado. Utilizar unicamente peças originais.
Usar luvas ao manusear a lâmina..
Desligar o aparelho antes de executar qualquer serviço de manutenção e de limpeza no aparelho, retirar a ficha da rede eléctrica e aguardar a parada da lâmina de corte. Perigo de lesões físicas.
Serviços gerais de limpeza ede manutenção
Não lavar a máquina de cortar relva com uma mangueira
- Manter o aparelho sempre limpo. Para a limpeza, utilizar uma escova ou um pano, mas não usar solventes nem produtos de limpeza.
- Após o corte da relva, remover os restos de plantas retidos nas rodas, nas aberturas de ventilação, na abertura de ejecção e na zona da lâmina usando um objecto em plástico ou madeira. Não utilizar objectos duros ou pontiagudos, pois eles podem danificar o aparelho.
- Lubrificar as rodas de vez em quando.
- Controlar a máquina de cortar relva sempre antes de utilizá-la quanto à presença de avarias evidentes, tais como peças soltas, gastas ou avariadas. Verificar se todas as porcas, pinos e parafusos estão apertados.
- Verificar se as coberturas e os dispositivos de protecção se encontram porventura danificados e estão na posição correcta. Se for necessário, fazer a substituição dos mesmos.
Substituição das lâminas
Se a lâmina estiver romba, ela poderá ser afiada numa oficina especializada. Se a lâmina estiver danificada ou apresentar um desequilíbrio, ela terá de ser substituída (ver capítulo “Peças sobressalentes”).
-
Virar o aparelho.
-
Usar luvas resistentes e manter a lâmina fixa (25) Girar o para-fuso da lâmina (26) no sentido inverso ao dos ponteiros do relógio com a ajuda de uma chave de parafusos para fora do eixo do motor.
-
Montar a nova lâmina na sequência inversa. Ter em conta a posição correcta da lâmina e certificar-se de que os parafusos estejam bem apertados.
Armazenamento
Para que a máquina ocupe menos espaço, desaperte as quatro porcas de manípulo estrelado e dobre a pega da armação ao encontro da trave inferior. Certifique-se de que o cabo não é trilhado.
- Manter o aparelho seco e fora do alcance das crianças.
- Deixar o motor arrefecer antes de guardar o aparelho num local fechado.
- Não embrulhar o aparelho num saco de nylon, pois pode haver acumulação de humidade.
Não nos responsabilizamos por danos causados pelos nossos aparelhos se eles forem devidos à reparação incorrecta ou à utilização de peças não originais e ao emprego do aparelho fora das especificações.
Eliminação/Protecção do ambiente
Levar aparelhos, acessórios e embalagens a uma reciclagem que não polua com o meio ambiente.
Aparelhos eléctricos não pertencem ao lixo doméstico.
Entregar o aparelho para um posto de reciclagem. As peças de material plástico e metálicas utilizadas podem ser separadas por tipo e, assim, entregues para reciclagem. Consultar, quanto a isso, o nosso Service-Center. A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.
Dados técnicos
Potência de entrada do motor .....1800 W Tensão de rede.....230-240 V\~, 50 Hz Classe de protecção.....II □ Tipo de protecção.....IP24 Rotação à vazio.....2900 min ^-1 Círculo de corte.....46 cm Altura de corte.....25 - 75 mm Peso.....28,5 kg Volume do cesto de recolha de relva ..60 l Nível de intensidade sonora (L pA )......82,7 dB(A), K pA =3 dB Nível de potência sonora (L wA ) garantida.....96 dB(A) medida.....93,1 dB(A), K wA =1,78 dB Vibração (a _n )......1,09 m/s ^2 , K=1,5 m/s ^2
PT
Este dispositivo destina-se a uma operação numa rede de abastecimento com uma impedância de sistema Zmáx no ponto de transferência (conexão de casa) de, no máximo, 0,269 Ohm.
O utilizador deve assegurar-se que o dispositivo é utilizado apenas numa rede de abastecimento que preencha este requisito.
Se necessário, a impedância de sistema pode ser consultada na empresa fornecedora de energia local.
Os valores de ruído e de vibrações foram apurados de acordo com as normas e disposições mencionadas na declaração de conformidade. Design e características técnicas sujeitos a alterações sem aviso prévio. Não nos responsabilizamos, por isso, por todas as medidas, indicações e informações contidas neste manual. Títulos que possam se feitos valer devido às informações contidas neste manual não poderão, por isso, ser postos em vigor.
Garantia
- Concedemos 24 meses de garantia a este aparelho.
- Este aparelho não é adequado para uso comercial. A garantia é anulada em caso de utilização para fins comerciais.
- Esta garantia não contempla danos provocados por desgaste natural, sobrecarga ou uso indevido do aparelho. Determinadas peças estão sujeitas a um desgaste natural ficando, por isso, excluídas da garantia.
- A garantia será também ainda válida com a condição de que as instruções sobre a limpeza e manutenção, referidas neste manual, tenham sido respeitadas.
- Danos que tenham sido causados por defeitos de material ou de fabrico
serão, nesse caso, substituídas as peças ou reparadas gratuitamente. Para tal, o aparelho deverá ser devolvido aos nossos Serviços de Assistência Técnica completamente montado mediante a apresentação da factura de compra e do certificado de garantia.
Serviço de reparação
- Poderá encarregar os nossos Serviços de Assistência Técnica de efectuar reparações que não são cobertas pela garantia, remunerando os respectivos serviços. Os nossos Serviços de Assistência Técnica terão muito gosto em fazer um orçamento para si. No entanto, só poderemos reparar aparelhos que tenham sido devidamente embalados e se o remetente tiver pago a respectiva franquia.
- Não serão aceites aparelhos que tenham sido enviados pelo remetente sem este ter pago a franquia – caso se trate de mercadoria volumosa ou correio expresso ou outro tipo de carga especial.
- A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente.
Localização de avarias
| Problema Causa possível | Correcção da avaria | |
| O aparelho não arranca. | Não há tensão de rede. | Verificar a tomada, o cabo, a linha eléctrica e a ficha e, se for necessário, solicitar a reparação a um electricista. |
| Interruptor liga/desliga com defeito. | Reparação pelo centro de assistência à clientela.Escova | |
| Motor com defeito. | ||
| Relva longa de mais. | Regular uma altura de corte maior. Levantar um pouco as rodas dianteiras premin-do a haste do punho | |
| Falha do motor. | Bloqueio causado por cor- pos estranhos. | Remover os corpos estran-hos. |
| Resultado de corte insa-tisfatório ou o motor tra-balha com dificuldade. | Altura de corte baixa de mais. | Regular uma altura de corte. |
| Lâmina romba. Afiar ou substituir a lâmina. | ||
| Zona da lâmina obstruída. Limpar o aparelho. | ||
| Lâmina montada de manei-ra incorrecta | Montar correctamente a lâmina. | |
| A lâmina não gira. | Lâmina bloqueada pela relva. | Remover a relva. |
| Parafuso da lâmina frouxo. | Apertar o parafuso da lâmina. | |
| Ruídos, chocalhos ou vi-brações anormais. | Parafuso da lâmina frouxo. | Apertar o parafuso da lâmina. |
| Lâmina avariada. Substituir a lâmina. |
Peças sobressalentes
Utilizar, para compras posteriores de peças sobresselentes, o endereço da assistência técnica ou o número de fax fornecido. Fornecer, quando do pedido, obrigatoriamente, o número de pedido.
Lâmina sobressalente 91095561 Saco de recolha de relva 91095660
Acessórios
Kit de mondar (não incluído no escopo de fornecimento)......91099492
Spis treści
Urbanização das Austrálias
Lotes 25 e 26, Apartado 1421
4471-909 Maia
Tel.: 022 960 9000
Fax: 022 960 0032
e-mail: geral@alfacomer.pt
