MANUAL DE UTILIZADOR ERM 1436 G Grizzly

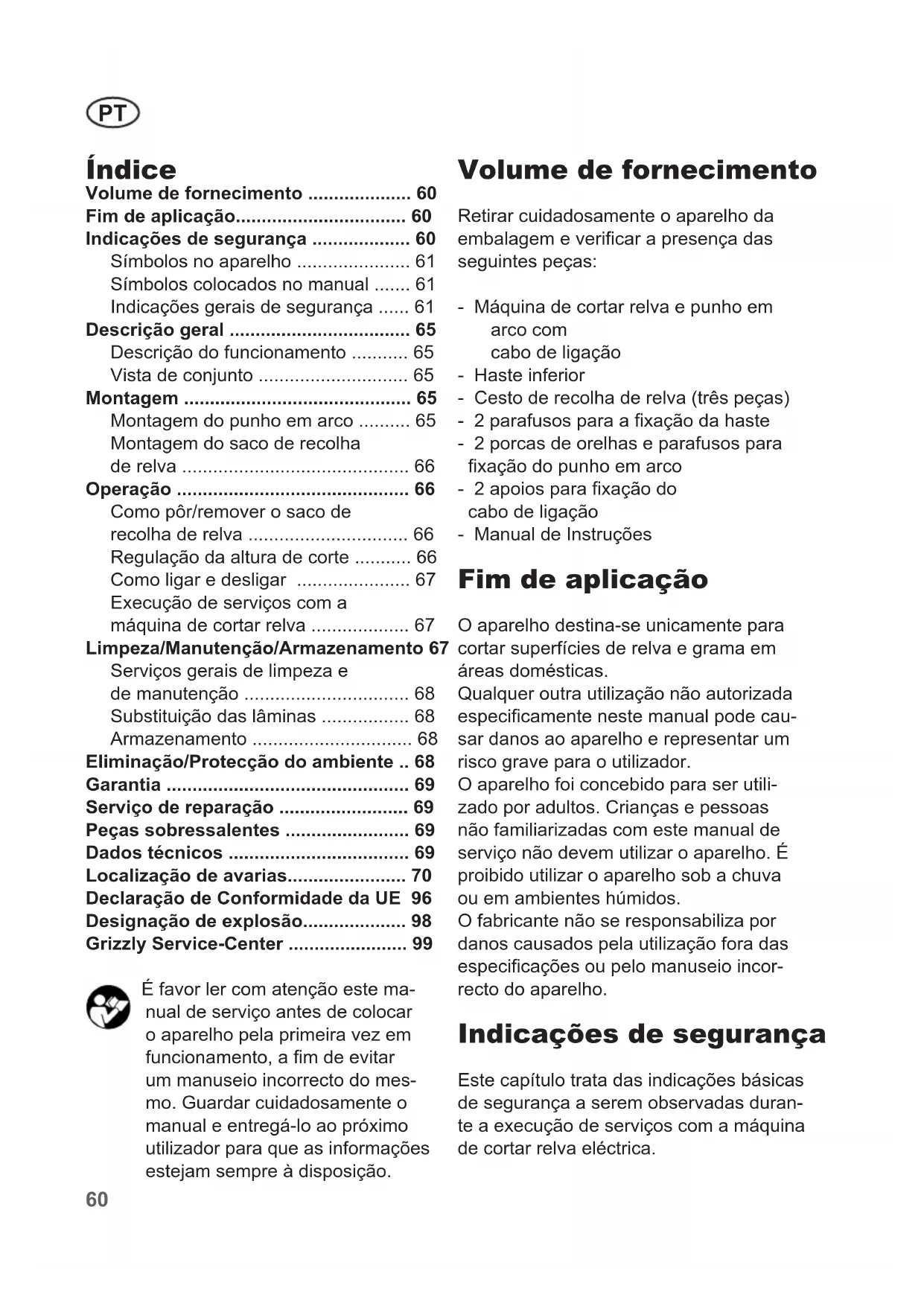

• É favor ler com atenção este ma- nual de serviço antes de colocar o aparelho pela primeira vez em funcionamento, a m de evitar um manuseio incorrecto do mes- mo. Guardar cuidadosamente o manual e entregá-lo ao próximo utilizador para que as informações estejam sempre à disposição. Índice Volume de fornecimento p. 60
• Fim de aplicação p. 60
• Indicações de segurança p. 60
• Símbolos no aparelho p. 61
• Símbolos colocados no manual p. 61
• Indicações gerais de segurança p. 61
• Descrição geral p. 65
• Descrição do funcionamento p. 65
• Vista de conjunto p. 65
• Montagem p. 65
• Montagem do punho em arco p. 65
• Montagem do saco de recolha de relva p. 66
• Operação p. 66
• Como pôr/remover o saco de recolha de relva p. 66
• Regulação da altura de corte p. 66
• Como ligar e desligar p. 67
• Execução de serviços com a máquina de cortar relva p. 67
• Limpeza/Manutenção/Armazenamento 67 Serviços gerais de limpeza e de manutenção p. 68
• Substituição das lâminas p. 68
• Armazenamento p. 68
• Eliminação/Protecção do ambiente p. 68
• Garantia p. 69
• Serviço de reparação p. 69
• Peças sobressalentes p. 69
• Dados técnicos p. 69
• Localização de avarias p. 70
• Declaração de Conformidade da UE 96 Designação de explosão p. 98
• Grizzly Service-Center Volume de fornecimento Retirar cuidadosamente o aparelho da embalagem e vericar a presença das seguintes peças: - Máquina de cortar relva e punho em arco com cabo de ligação - Haste inferior - Cesto de recolha de relva (três peças) - 2 parafusos para a xação da haste - 2 porcas de orelhas e parafusos para xação do punho em arco - 2 apoios para xação do cabo de ligação - Manual de Instruções Fim de aplicação O aparelho destina-se unicamente para cortar superfícies de relva e grama em áreas domésticas. Qualquer outra utilização não autorizada especicamente neste manual pode cau- sar danos ao aparelho e representar um risco grave para o utilizador. O aparelho foi concebido para ser utili- zado por adultos. Crianças e pessoas não familiarizadas com este manual de serviço não devem utilizar o aparelho. É proibido utilizar o aparelho sob a chuva ou em ambientes húmidos. O fabricante não se responsabiliza por danos causados pela utilização fora das especicações ou pelo manuseio incor- recto do aparelho. Indicações de segurança Este capítulo trata das indicações básicas de segurança a serem observadas duran- te a execução de serviços com a máquina de cortar relva eléctrica.PT p. 99

Símbolos no aparelho Atenção! Ler cuidadosamente o manual de instruções de serviço. Usar óculos de protecção e protec- tor de ouvidos. Não expor o aparelho à humidade. Não trabalhar sob a chuva e não cortar a relva se ela estiver molha- da. Perigo de ferimentos causados por objectos ejectados. Outras pessoas presentes no local devem ser mantidas afasta- das da máquina de cortar relva. Cuidado - Lâminas de corte aa- das! Manter os pés e as mãos afastados. Perigo de lesão! Desligar o motor e retirar a cha da tomada de rede antes de executar serviços de ajuste e de limpeza ou quando o cabo de ligação à rede estiver enroscado ou danicado. Perigo se o cabo de rede estiver danicado. Manter o cabo de rede afastado do aparelho e da lâmina de corte! Atenção! Movimento das lâminas por inér- cia. Círculo de corte

Indicação do nível de potência sonora L

em dB. Classe de protecção II Não deitar aparelhos eléctricos no lixo doméstico. Símbolos colocados no manual Símbolos de perigo com infor- mações sobre a prevenção de danos pessoais e materiais. Símbolos de ordens (ao invés do símbolo de interrogação, a ordem é esclarecida) com informações sobre a prevenção de danos. Avisos de instrução, com informa- ções sobre o melhor manuseamen- to com o aparelho. Indicações gerais de seguran-

Este aparelho pode causar feri- mentos graves se não for utilizado da maneira apropriada. Para evitar danos físicos e materiais, é favor ler e obedecer às indicações de segurança dadas a seguir, assim com familiarizar-se com todas as unidades de comando. Preparação:

• Este aparelho não deve ser utilizado por pessoas (inclusive crianças) com deciências físicas, sensoriais ou men- tais, ou com pouca experiência e/ou falta de conhecimento, excepto quando for supervisionado por um encarregado pela sua segurança ou quando receber dele instruções especícas de como usá-lo.

• Nunca permita a crianças ou outras pessoas que não conheçam o manualPT

de serviço utilizar o aparelho. Regu- lamentos locais podem especicar a idade mínima do operador do apare- lho.

• Não utilizar o aparelho quando pes- soas, nomeadamente crianças, e ani- mais estiverem próximo a ele.

• Cuidar das crianças para assegurar que elas não brinquem com o apare- lho.

• O operador ou o utilizador responsa- biliza-se por acidentes e danos cau- sados a outras pessoas ou às suas propriedades.

• Controlar a zona onde o aparelho será utilizado e remover pedras, pe- daços de pau, os e outros corpos estranhos que podem ser apanhados e arremessados pelo aparelho.

• Usar roupa de trabalho apropriada, como calçados resistentes com sola antiderrapante e uma calça comprida e robusta. Não utilizar o aparelho se estiver descalço ou com sandálias.

• Fazer sempre uma inspecção visual no aparelho antes de usá-lo. Não utili- zar o aparelho se houver dispositivos de segurança (p. ex. protector contra choques ou saco de recolha de rel- va), partes do dispositivo de corte ou pinos ausentes, gastos ou avariados. Para evitar o desequilíbrio, as ferra- mentas danicadas devem ser substi- tuídas em conjunto.

• Tomar cuidado especial com os apa- relhos com diversos dispositivos de corte, pois o movimento de uma lâmi- na pode causar a rotação das outras lâminas.

• Utilizar unicamente peças sobressa- lentes e acessórios que foram forneci- dos ou recomendados pelo fabricante. O emprego de peças de terceiros implica a perda imediata da reivindi- cação de garantia.

• Antes da utilização é necessário ve- ricar sempre o cabo de ligação e a extensão elétrica em relação a danos ou a desgaste. Se o cabo se danicar durante a utilização, ele deverá ser desligado imediatamente da rede de abastecimento. Não toque no cabo antes de ele ter sido desligado da tomada elétrica. Não utilize a máquina se o cabo esti- ver desgastado ou danicado. Execução de serviços com o aparelho: Durante a execução dos serviços, não pôr os pés nem as mãos perto ou em baixo das partes giratórias. Perigo de lesão! Ter em atenção as regras de protecção contra ruídos e os re- gulamentos locais. A utilização do aparelho em determinados dias (p. ex. domingos e feriados), durante certos horários (meio-dia, à noite) ou em certos locais (p. ex. estân- cias termais, clínicas, etc.) pode estar limitada ou proibida.

• Ligar o motor de acordo com as ins- truções e somente quando os seus pés estiverem a uma distância segura dos dispositivos de corte.

• Não utilizar o aparelho sob a chuva, mau tempo, em sítios húmidos ou sobre a relva molhada. Trabalhar somente durante o dia ou sob boas condições de iluminação.

• Não trabalhar com o aparelho se es- tiver cansado ou não concentrado no serviço, nem após ter ingerido álcool ou medicamentos. Fazer sempre uma pausa de tempo apropriado durante oPT

serviço. Trabalhar sempre com bom senso.

• Certicar-se de que se encontra numa posição segura, nomeadamente se estiver a trabalhar em declives. Tra- balhar sempre transversalmente ao declive, nunca voltado para cima nem para baixo. Tomar cuidado especial ao mudar de posição no declive. Não trabalhar em declives acentuados de mais.

• Utilizar o aparelho somente à veloci- dade do passo. Tomar cuidado prin- cipalmente ao virar, puxar para frente ou recuar o aparelho.

• Ligar cuidadosamente o aparelho de acordo com as indicações dadas nes- te manual. Cuidar para que haja uma distância suciente entre os pés e as lâminas giratórias do aparelho.

• Não virar o aparelho ao ligá-lo, a me- nos que isso seja necessário quando for arrancá-lo sobre uma relva alta. Neste caso, erguer o aparelho pres- sionando a haste do manípulo de maneira que as rodas da frente do aparelho quem levemente erguidas. Cuidar para que as duas mãos este- jam sempre na posição de trabalho antes de abaixar o aparelho nova- mente ao chão.

• Nunca trabalhar sem o saco de reco- lha de relva ou sem o protector contra choques. Manter-se sempre afastado da abertura de ejecção.

• Não inicie o motor, se se encontrar à frente da calha de descarga. Atenção, perigo! A lâmina continua a girar. Perigo de lesão.

• O aparelho não deve ser levantado ou transportado enquanto o motor estiver a funcionar. Desligar o apare- lho quando tiver de virá-lo para poder transportá-lo, quando for atravessar outras superfícies que não sejam de relva e quando tiver de transportar o aparelho até ao/de volta do sítio onde a relva tem de ser cortada.

• Manter a abertura de ejecção da relva sempre limpa e desimpedida. Eliminar os resíduos de corte somente com o aparelho desligado.

• Nunca deixar o aparelho sem vigilân- cia no local de serviço.

• Não trabalhar com um aparelho ava- riado, incompleto ou que tenha sido modicado sem a autorização do fabricante. Nunca utilizar o aparelho se os dispositivos de segurança e as protecções estiverem danicados ou se os dispositivos de segurança, p. ex. os deectores e os dispositivos de recolha de relva estiverem ausentes.

• Não sobrecarregar o aparelho. Traba- lhar somente no intervalo de potência admitido e não alterar os ajustes do regulador no motor. Não utilizar má- quinas de baixa potência para exe- cutar serviços pesados. Não utilizar o aparelho para executar serviços para os quais ele não está autorizado.

• Não utilizar o aparelho nas proximida- des de líquidos ou gases inamáveis. A inobservância desta regra represen- ta riscos de incêndio ou de explosão.

• Nunca levantar nem transportar o aparelho com o motor em funciona- mento.

• Desligar o aparelho e retirar a cha da tomada: - sempre que deixar o aparelho sem vigilância, - antes de limpar a abertura de ejec- ção ou remover bloqueios, - quando o aparelho não for utiliza-PT

do, - antes de controlar, limpar ou execu- tar serviços no aparelho, - quando o cabo de ligação à rede estiver danicado ou emaranhado, - quando, durante o serviço, o apa- relho tiver entrado em contacto com objectos estranhos ou quando houver vibrações anormais. Nes- te caso, inspeccionar o aparelho quanto à presença de avarias e, se for necessário, solicitar a sua repa- ração.

• Nunca aproximar as mãos ou os pés das partes móveis do aparelho, nem colocá-los debaixo das mesmas. Nun- ca car em frente à abertura de ejec- ção da relva ao cortá-la com a foice. Manutenção e armazenamento:

• Ao efetuar trabalhos de manutenção nas lâminas de corte, tenha em conta que elas se poderão mover mesmo quando a fonte de alimentação se en- contrar desligada.

• Inspecione o corta/relva em relação a eventuais danos.

• Cuidar para que todas as porcas, os pinos e os parafusos estejam bem apertados e que o aparelho esteja num estado seguro de funcionamen- to.

• Não tentar reparar o aparelho por conta própria, a menos que possua formação especíca para tal. Todos os serviços que não se encontram indicados neste manual de instruções só devem ser executados por nós ou por um centro de assistência técnica por nós autorizado.

• Manter o aparelho num sítio seco e fora do alcance das crianças.

• Manusear cuidadosamente o apare- lho. Manter as ferramentas aadas e limpas a m de poder trabalhar de maneira melhor e mais segura. Ob- servar os regulamentos de manuten- ção.

• Usar luvas de protecção quando for substituir o dispositivo de corte.

• Controlar regularmente o dispositivo de recolha de relva quanto à presen- ça de desgaste e deformações. Por motivos de segurança, substituir as peças com desgaste ou avariadas. Tomar cuidado especial quando for substituir as lâminas para que os seus dedos não quem presos entre as lâminas móveis e as partes xas da máquina.

• Certicar-se de que somente sejam usadas ferramentas de corte sobres- salentes autorizadas pelo fabricante. Segurança eléctrica:

• Cuidar para que a tensão de rede coincida com as indicações dadas na placa de características do aparelho.

• Se for possível, ligar o aparelho so- mente numa tomada com um disjuntor de corrente de avaria (RCD) com uma corrente de activação não superior a 30 mA.

• Evitar o contacto do corpo com partes ligadas à terra (p. ex. cercas de metal, postes de metal).

• Utilizar somente cabos de rede auto- rizados do tipo H05VV-F ou H05RN-F, que tenham, no máximo, 75 m de comprimento e que estejam autori- zados para uso ao ar livre. A secção transversal do cordão do cabo de rede deve ser de, no mínimo, 2,5

. Desenrolar totalmente o tambor de cabos antes de usar o aparelho. Controlar se o cabo não apresenta avarias.

• Para xar o cabo de rede, utilizar a suspensão do cabo prevista para isso.PT

• Durante a execução dos serviços, manter o cabo de rede afastado das ferramentas de corte. As lâminas de corte podem danicar o cabo de rede e causar o contacto com peças con-dutoras de electricidade. Segurar o cabo de rede sempre atrás do opera-dor do aparelho.• Não utilizar o cabo de rede para puxar a cha da tomada da rede. Proteger o cabo de rede contra a acção do calor, óleo e bordas aadas.• Desligar o aparelho e retirar a cha da tomada quando o cabo de rede estiver danicado. Neste caso, para evitar riscos, ele deve ser substituído pelo fabricante, por um serviço de as-sistência técnica por ele autorizado ou por um técnico qualicado para tal.• Não ligar nenhum cabo de rede dani-cado à rede eléctrica. Não tocar em cabos de rede avariados enquanto eles estiverem ligados à rede eléctri-ca. Ao ser tocado, um cabo de rede avariado pode descarregar corrente eléctrica. Descrição geral Descrição do funcionamentoA máquina de cortar relva eléctrica possui uma ferramenta de corte que gira pa-ralelamente ao plano de corte. Ela está equipada com um motor eléctrico de alta potência, um invólucro plástico robusto, um interruptor de segurança, um protector contra choques e um saco de recolha de relva. Para além disso, o aparelho pode ser regulado em 3 alturas e possui rodas de movimento fácil. Para obter informações acerca do fun-cionamento das unidades de comando, é favor consultar as indicações dadas a seguir. As guras acerca da operação do aparelho encontram-se nas pági-nas 2 - 3.Vista de conjunto

1 Punho em arco 2 Porcas de orelhas 3 Haste inferior 4 Saco de recolha de relva 5 Rodas 6 Caixa do cortador de relva 7 Protector contra choques 8 Braçadeira para cabos 9 Tomada para cabo de rede 10 Botão de desbloqueio 11 Protector de tracção do cabo 12 Alavanca de arranque Montagem Retirar a cha da rede eléctrica sempre antes de executar serviços no aparelho. Caso contrário, há perigo de lesões físicas.Montagem do punho em arco

1. Encaixar a haste inferior (3) no assento da caixa do cortador de relva (6). 2. Fixar a haste (3) com os parafu-sos em anexo (13).

3. Fixar o punho em arco (1) com os parafusos em anexo (14) e as porcas de orelha (2) na has-te inferior (3). Duas posições são possíveis. 4. Pôr a braçadeira para cabos (8) na haste (3) + punho em arco (1) e usá-la para prender o cabo.PT

Se soltar as duas porcas de ore-lha, poderá abaixar o punho em arco quando for guardar o apare-lho. Durante este processo, cuidar para que o cabo de rede não que entalado. Montagem do saco de recolha de relva Ao montar o cesto de recolha de relva, use sempre luvas para não se ferir nas mãos.

1. Encaixar do saco de recolha (16). 2. Encaixar do manipulo (15) o saco de recolha (16). Não é permitido trabalhar com o cortador de relva sem o protector contra choques ou o cesto de re-colha de relva. Perigo de lesão. Operação Como pôr/remover o saco de recolha de relva

1. Para pendurar o saco de re-colha de relva (4), levantar o protector contra choques (7) e pendurar o saco de recolha de relva (4). Dobrar o protector contra choques (7) sobre o saco de recolha de relva (4). Ele mantém o saco de recolha de relva na posição correcta. 2. Para remover o saco de recolha de relva (4), levantar o protector contra choques (7) e retirar o saco de recolha de relva (4). Dobrar novamente o protector contra choques (7) na caixa do cortador de relva. Regulação da altura de corte Desligar o aparelho, retirar a cha da rede eléctrica e esperar as lâ-minas pararem de girar. Perigo de lesões físicas.As alturas de corte da máquina de cortar relva indicadas a seguir podem ser ajus-tadas alterando-se a posição das rodas: 60 mm - altura elevada de corte 40 mm - altura intermédia de corte 20 mm - altura baixa de corte 1. Meta a mão debaixo do corpo do cor-ta-relvas (6) e puxe o eixo das rodas na sua direcção.2. Agora, estando o eixo das rodas pu-xado, ele pode ser ajustado para cima ou para baixo para adoptar uma das três alturas de corte.3. Assim que tiver regulado a altura de corte pretendida, deixe o eixo das ro-das, que agora está sob carga de mo-las, deslizar de volta para a posição de guia.Numa relva decorativa, a altura correcta de corte é de aprox. 20 - 40 mm; numa relva para outra utilidade, aprox. 40 - 60 mm. Deverá seleccionar uma altura de corte elevada aquando do primeiro corte realizado na estação. Ter em atenção as regras relativas à protecção sonora e os regula-mentos locais.PT

na tomada (9) existente no pu- nho em arco (1).

2. Fazer um laço a partir da extre-

midade do cabo de rede a m de aliviar a tracção e pendurá-lo no protector de tracção do cabo (11). Comparar com a gura

3. Ligar o aparelho à tensão de

4. Antes de ligar, certicar-se de

que o aparelho não se encontre em contacto com nenhum ob- jecto.

5. Para ligar, premir o botão de

desbloqueio (10) existente no manípulo e, ao mesmo tempo, manter premida a alavanca de arranque (12). Soltar o botão de desbloqueio (10).

6. Para desligar, soltar a alavanca

de arranque (12). Após desligar o aparelho, a lâmina continua a girar durante alguns segundos. Não tocar na lâmina em movimento. Perigo de lesões físicas. Execução de serviços com a máquina de cortar relva O corte regular da relva reforça a formação das folhas das gramíneas e, ao mesmo tempo, denha as ervas daninhas. Assim, a relva torna-se mais densa após cada corte e obtém-se uma relva que suporta cargas de maneira mais homogénea. O primeiro corte deve ser feito por volta de Abril quando a altura da relva tiver atingido 70 - 80 mm. No período de cres- cimento principal, pode-se cortar a relva, pelo menos, uma vez por semana.

• Iniciar o corte na zona próxima à to- mada e trabalhar afastando-se dela.

• Levar o cabo de extensão sempre atrás de si e colocá-lo sobre a zona já cortada ao virar.

• Conduzir o aparelho à velocidade de passo em faixas de corte as mais rectas possíveis. Para obter um corte sem fa- lhas, as faixas de corte devem sempre se sobrepor alguns centímetros.

• Regular a profundidade de corte de maneira a não sobrecarregar o apare- lho. Caso contrário, o motor pode ser danicado.

• Trabalhar sempre numa posição transversal em relação ao declive. To- mar muito cuidado ao andar para trás e quando for puxar o aparelho.

• Limpar o aparelho sempre após usá- lo de acordo com as indicações dadas no capítulo „Limpeza, manutenção e armazenamento“. Desligar o aparelho após a execu- ção do serviço e para transportá- lo, retirar a cha da rede eléctrica e aguardar a parada da lâmina de corte. Perigo de lesões físicas. Limpeza/Manutenção/ Armazenamento Solicitar a execução dos serviços não indicados neste manual de ins- truções a um centro de assistência à clientela por nós autorizado. Utilizar unicamente peças originais. Usar luvas ao manusear a lâmina. Desligar o aparelho antes de exe- cutar qualquer serviço de manu- tenção e de limpeza no aparelho, retirar a cha da rede eléctrica e aguardar a parada da lâmina de corte. Perigo de lesões físicas.PT

chave de parafusos para fora do eixo do motor (19).

3. Montar a nova lâmina na se-

quência inversa. Ter em conta a posição correcta da lâmina e certicar-se de que os parafu- sos estejam bem apertados. Armazenamento

• Manter o aparelho seco e fora do alcance das crianças. Soltar as porcas de orelha e dobrar a haste do punho para que o aparelho ocupe menos espaço. Neste processo, os cabos não devem car entalados.

• Deixar o motor arrefecer antes de guardar o aparelho num lo- cal fechado.

• Não embrulhar o aparelho num saco de nylon, pois pode haver acumulação de humidade. Não nos responsabilizamos por danos cau- sados pelos nossos aparelhos se eles forem devidos à reparação incorrecta ou à utiliza- ção de peças não originais e ao emprego do aparelho fora das especicações. Eliminação/Protecção do ambiente Levar aparelhos, acessórios e embala- gens a uma reciclagem que não polua com o meio ambiente. Aparelhos eléctricos não pertencem ao lixo doméstico. Entregar o aparelho para um posto de recicla- gem. As peças de material plástico e metáli- cas utilizadas podem ser separadas por tipo e, assim, entregues para reciclagem. Consul- Serviços gerais de limpeza e de manutenção Não lavar a máquina de cortar rel- va com uma mangueira.

• Manter o aparelho sempre limpo. Para a limpeza, utilizar uma escova ou um pano, mas não usar solventes nem produtos de limpeza.

• Após o corte da relva, remover os res- tos de plantas retidos nas rodas, nas aberturas de ventilação, na abertura de ejecção e na zona da lâmina usando um objecto em plástico ou madeira. Não utilizar objectos duros ou pontiagudos, pois eles podem danicar o aparelho.

• Lubricar as rodas de vez em quando.

• Controlar a máquina de cortar relva sempre antes de utilizá-la quanto à presença de avarias evidentes, tais como peças soltas, gastas ou ava- riadas. Vericar se todas as porcas, pinos e parafusos estão apertados.

• Vericar se as coberturas e os dis- positivos de protecção se encontram porventura danicados e estão na posição correcta. Se for necessário, fazer a substituição dos mesmos. Substituição das lâminas Se a lâmina estiver romba, ela poderá ser aada numa ocina especializada. Se a lâmi- na estiver danicada ou apresentar um dese- quilíbrio, ela terá de ser substituída (consultar o capítulo acerca das peças sobressalentes).

1. Virar o aparelho.

2. Usar luvas resistentes e manter

a lâmina xa (18). Girar o para- fuso da lâmina (17) no sentido inverso ao dos ponteiros do relógio com a ajuda de umaPT

tar, quanto a isso, o nosso Service-Center. A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente. Garantia

• Concedemos 24 meses de garantia a este aparelho. Será concedida uma garantia menor, de 12 meses, aos aparelhos para exploração comercial e aos aparelhos de troca, de acordo com as disposições legais.

• Esta garantia não contempla danos provocados por desgaste natural, sobrecarga ou uso indevido do apare- lho. Determinadas peças estão sujei- tas a um desgaste natural cando, por isso, excluídas da garantia.

• A garantia será também ainda válida com a condição de que as instruções sobre a limpeza e manutenção, referidas neste manual, tenham sido respeitadas.

• Danos que tenham sido causados por defeitos de material ou de fabrico serão, nesse caso, substituídas as peças ou reparadas gratuitamente. Para tal, o aparelho deverá ser devol- vido aos nossos Serviços de Assistên- cia Técnica completamente montado mediante a apresentação da factura de compra e do certicado de garantia. Serviço de reparação

• Poderá encarregar os nossos Servi- ços de Assistência Técnica de efectu- ar reparações que não são cobertas pela garantia, remunerando os res- pectivos serviços. Os nossos Serviços de Assistência Técnica terão muito gosto em fazer um orçamento para si. No entanto, só poderemos reparar aparelhos que tenham sido devida- mente embalados e se o remetente tiver pago a respectiva franquia.

• Não serão aceites aparelhos que tenham sido enviados pelo reme- tente sem este ter pago a franquia – caso se trate de mercadoria volu- mosa ou correio expresso ou outro tipo de carga especial.

• A eliminação do aparelhos inutilizado que nos enviar será realizada por nós gratuitamente. Peças sobressalentes Utilizar, para compras posteriores de peças sobresselentes, o endereço da assistência técnica ou o número de fax fornecido. Fornecer, quando do pedido, obrigatoriamente, o número de pedido. Lâmina sobressalente .............. 13700232 Saco de recolha de relva .......... 91095443 Dados técnicos Máquina de cortar relva eléctrica ..............................................ERM 1436 G Potência de entrada do motor ......1400 W Tensão de rede ....................230V~, 50 Hz

de rotações-marcha em vazio ...................................3500 min

Círculo de corte ...............................36 cm Altura de corte ................. 20 / 40 / 60 mm Classe de protecção ............................ II Tipo de protecção ............................. IP 24 Peso .................................................12 kg Volume do cesto de recolha de relva ..40 l Nível de intensidade sonora

=1,99 dB Nível de potência sonora (L

=1,99 dB Vibração (a

Localização de avarias Problema Causa possível Correcção da avaria O aparelho não arranca. Não há tensão de rede. Vericar a tomada, o cabo, a linha eléctrica e a cha e, se for neces- sário, solicitar a reparação a um electricista. Interruptor liga/desliga com defeito. Reparação pelo centro de assis- tência à clientela. Escovas de carvão gastas. Motor com defeito. Relva longa de mais. Regular uma altura de corte maior. Levantar um pouco as rodas dian- teiras premindo a haste do punho. Falha do motor. Bloqueio causado por corpos estranhos. Remover os corpos estranhos. Resultado de corte insatisfatório ou o motor trabalha com diculdade. Altura de corte baixa de mais. Regular uma altura de corte. Lâmina romba. Aar ou substituir a lâmina. Zona da lâmina obstru- ída. Limpar o aparelho. Lâmina montada de ma- neira incorrecta Montar correctamente a lâmina. A lâmina não gira. Lâmina bloqueada pela relva. Remover a relva. Parafuso da lâmina frouxo. Apertar o parafuso da lâmina. Ruídos, chocalhos ou vibrações anormais. Parafuso da lâmina frouxo. Apertar o parafuso da lâmina. Lâmina avariada. Substituir a lâmina. Os valores do ruído e das vibrações são determinados de acordo com as normas e as directivas indicadas na Declaração de Conformidade. Reservamo-nos o direito de executar alterações técnicas ou no design do aparelho ao longo do desenvolvimento posterior sem aviso prévio. Portanto, não nos responsabilizamos pelas dimensões, indicações e dados indicados neste manual de instruções de serviço. Desta maneira, exceptuam-se todos os direitos de reivindicação com base no manual de instruções de serviço.PL
