MANUALE UTENTE ERM 1436 G Grizzly

Tagliaerba elettrico

Cortácspedétrico

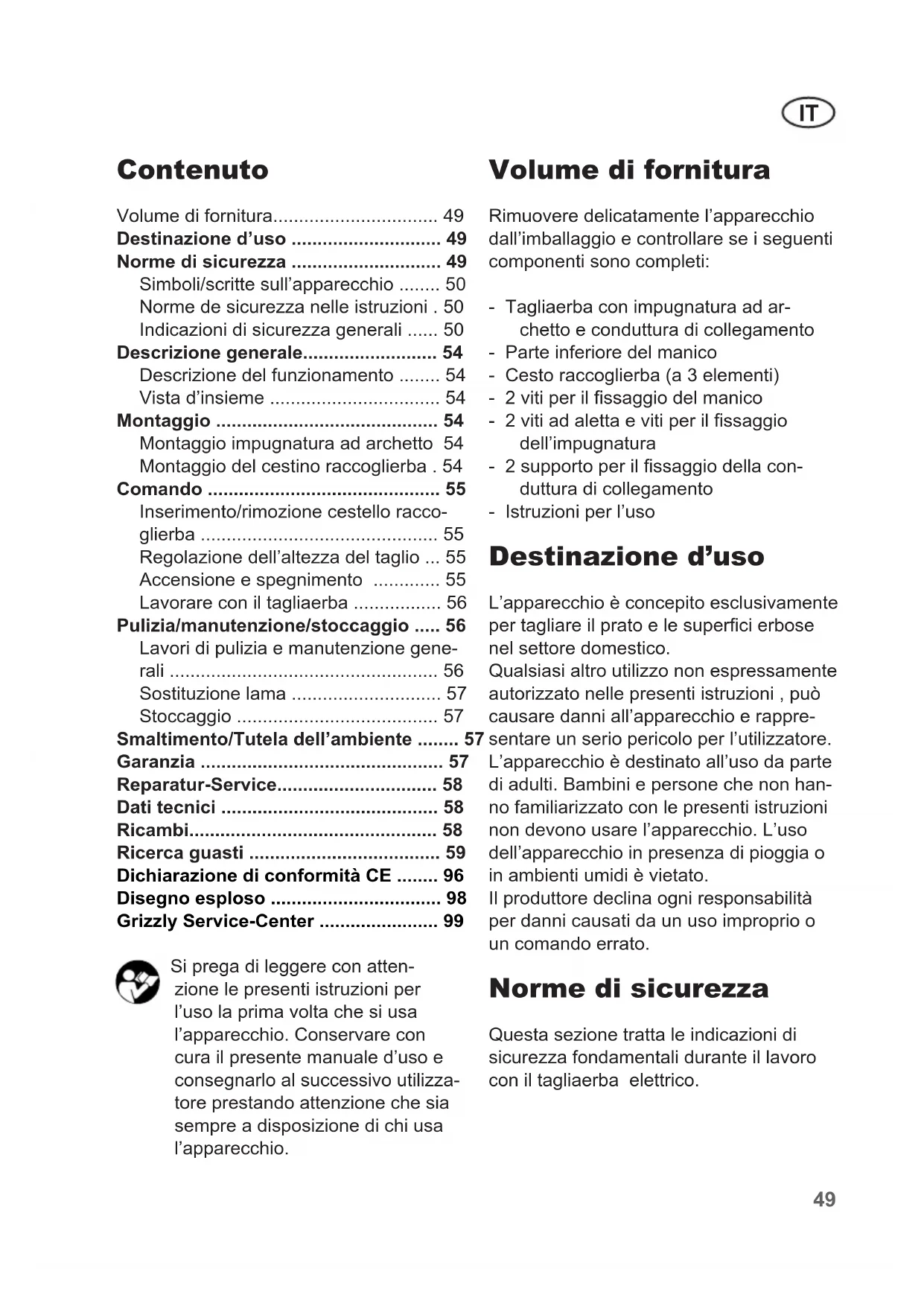

Traduzione delle istruzioni per l'uso in originale

Volume di fornitura. 49
Destinazione d'uso 49
Normedisicurezza 49

Simboli/scritte sull'apparecchio 50
Norme de sicurezza nelle istruzioni. 50

Indicazioni di sicurezza generali .... 50

Descrizione generale 54

Descrizione del funzionamento 54
Vista d'insieme 54

Montaggio 54

Montaggio impugnatura ad archetto 54
Montaggio del cestino raccoglierba . 54

Comando 55

Inserimento/rimozione cestello raccoglierba 55
Regolazione dell'altezza del taglio ... 55
Accensione e spegnimento 55
Lavorare con il tagliaerba 56

Pulizia/manutenzione/stoccaggio .... 56

Lavori di pulizia e manutenzione generali 56
Sostituzione lama 57
Stoccaggio 57

Smaltimento/Tutela dell'ambiente

Garanzia 57
Reparatur-Service 58
Dati tecnici 58
Ricambi. 58
Ricerca guasti 59
Dichiarazione di conformità CE 96
Disegno esploso 98
Grizzly Service-Center 99

Si prega di leggere con atten-zione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare concura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestandoattenzione che sia sempre a disposizione di chi usa l'apparecchio.

Volume di fornitura

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:

• Tagliaerba con impugnatura ad archetto e conduttura di collegamento
• Parte inferiore del manico
• Cesto raccoglierba (a 3 elementi)
• 2 viti per il fissaggio del manico
• 2 viti ad aletta e viti per il fissaggio dell'impugnatura
• 2 supporto per il fissaggio della conduttura di collegamento
• Istruzioni per l'uso

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.

Qualsiasi altro utilizzato non espressamente autorizzato nelle presenti istruzioni, cui causare danni all'apparecchio e rappre

sentare un serio pericolo per l'utilizzatore.

L'apparecchio è destinato all'uso da parte di uomini. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

Il produttore declina agli responsabilità per danni causati da un uso improprio o un dato errato.

Norme di sicurezza

Questa sezione tratta leindicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.

Simboli/scritte sull'apparecchio

nzione!

Leggere attentamente le istruzioni d'uso.

Indossare una protezione per gli occhi e per l'udito.

Non esporre l'apparecchio all'umidi-tà. Non lavorare in presenza di pioggia e non tagliare erba bagnata.

Pericolo di lesions a causa di particatacapultate.

re lontane le personne dal tosaerba.

Attenzione - Lame da taglio affiliate! Tenere lontani piedi e mani. Pericolo di lesioni!

nere il motore e staccare la spina elettrica prima di esquire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.

Pericolo a causa del cavo di rete danneggiato.

Tenere il cavo di rete lontano dall'apparecchio e alla lama da taglio!

Attenzione!
della lama del tagliaerba.

Cerchio di taglio

Indicazione del livello di rumore L in dB.

Classe di protezione II

Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Norme de sicurezza nelle istruzioni

Simboli di pericolo con indicatezioni relative alla prevenzione di donne a cose e persone.

Simboli di divieto (alippo del punto esclamativo il divieto viene delucidato) conindicazioni relative alla prevenzione di danni.

Simboli di avventenza con informazioni relative ad un uso corretto dell'apparecchio

Indicazioni di sicurezza generali

In caso in uso impropero questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguentiindicazioni di sicurezza e familiarizzato con tutti i componenti di lavoro.

Preparazione:

• Questo apparecchio non è concepito per essere usato da persona (compresi bambini) con limitate disponţa fisiche, sensoriali o mentali oswana sufficiente esperienza e/o che non hanno le nozioni necessarie, salvo nei casi in cui siano sorvegliati da una persona responsable per la loro sicurezza oppure vengano istruiti su come usare l'apparecchio.

Non permettere mai a bambini o ad autre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali preve

dono un'ètà minima per l'utilizzatore.

• Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
• Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
  L'operaatore outilizzatore è responsabile per infortuni o danni ad altre personne o alla proprietà delle stesse.
• Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultati.
• Indossare apposto abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
• Prima di anni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del disposativo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
• Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
• Prima dell'uso è necessario controllare sempre la conduittura di collegamento e la prolunga per verificare l'eventuale presenza di segni di danneggiamento

o usura. Se la conduttura viene danneggiata durante l'uso, è necessario staccarla immediatamente alla rete di alimentazione. Non toccare la conduttura prima di staccarla. Non usare la macchina se la conduttura è consumata o danneggiata.

Lavorare con l'apparecchio:

Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!

Osservare la protezione antirumore e le disposizioni locali. L'uso dell'apparecchio durante determinate giornate (p. es. dominiche e festivi) cui assere limitato o vietato in determinate fasce orarie (ora di pranzo, riposo notturno) o in determinati ambienti (p. es. luoghi di cura, cliniche ecc..)

• Accendere il motore secondo le istruzioni e solo, quando i piedi sono pos-sizionati ad una distanza sicura dagli utensili da taglio.
  Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
  Non lavorare con l'apparecchio, se si è stanchi o peu concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
• Durante il lavoro, prestareattenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giu. Prestare particolare attenzione, quando si cambia la direzione di marcia sui

IT

pendii. Non lavorare su pendii eccessivamente ripidi.

• Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
• Accendere l'apparecchio con cautela secondo leindicazioni contenate nelle presenti istruzioni. Prestareattenzione ad una sufficiente distanza dei piedi dalle lame rotanti.
  Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In quello caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriors dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
  Non lavorare maienza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulSIONe dell'erba
  Non lavorare maienza protezione antiurto o cestello raccoglierba. Mantenersi sempre lontani dall'apertura di espulsione.
  Non avviare il motore quando si è pos-sizionati davanti al vano di espulsione

Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spagnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbanoattraversare superfici diverse dal prato e l'apparecchio venga condotto versusle e lontano dalle

superfici da tagliare.

• Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
  Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
  Non lavorare con l'apparecchio daneggiato, incompleto o trasformato除去 il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure除去 i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
  Non sovraccaricare l'apparecchio. Lavorare solo nel Campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
  Non usare l'apparecchio nelle vicinanzi di liquidi o gas inflammabili. La mancata osservanza di但这a individazione comporta rischi di incendio o di esplosione.
  Non sollevare o trasportare mai l'apparecchio quando il motore gira.

• Spagnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobili siano ferme:

• sempre, quando si abbandona l'apparecchio e non viene usato.

• prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione;
• quando il cavo di rete è danneggiato o aggrovigliato,
• prima di controllare, pulire l'apparecchio o di eseguire lavori al medesimo:
• quando si incontrara un corpo

estraneo. Individuare eventuali danneggiamenti all'apparecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l'apparecchio;

• nel caso in cui l'apparecchio inizi a vibrare in modo anomiale, è necessario un controllo immediato.

Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.

Manutenzione e stoccaggio:

• Durante i lavori di manutenzione delle lame da taglio, assicurarsi che le lame da taglio possano essere mosse ancche quando la fonte di tensione è staccata.
• Controllare il tosaerba per verificare l'eventuale presenza di danneggia-menti.
• Assicurarsi che tutti i dadi, viti e bullo-ni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
  Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da moi autorizzati.
• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini.
• Trattare l'apparecchio con cura. Tenerere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliorie e più sicure.Seguire le disposzizioni di manutenzione.
• Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
• Controllare regolarmente il dispositorio raccoglierba per verificare l'eventuale

presenta di usura e deformazioni. Per motivi di sicurezza, sostuire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciata tra le lame rotanti e le parti fisse della macchina.

• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.

Sicurezza elettrica:

• Prestareattenzione che la tensionedi rete corrisponda alleindicazioni riportate sulla targhetta dell'apparecchio.
• Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interrettore FI) con una corrente di apertura di massimo 30mA an.
• Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
• Usare solo cavi di rete ammessi del tipo H05VV-F o H05RN-F, con una lunghezza massima di 75m e concepi per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5mm^2 . Prima dell'uso, srotolare sempre completeness la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
  Per il fissaggio del cavo di rete usare la spira del cavo prevista.
• Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.
  Non usare il cavo di rete per staccare la spina alla presa. Proteggere il

IT

cavo di rete dal calore, dall'olio e da spigoli vivi.

• Spagnere l'apparecchio e staccare la spina elettrica alla presa, se il cavo di rete è danneggiato. Nel caso in cui la conduttura di collegamento di quello apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
  Non collegare un cavo di rete danneggiato alla rete di alimentazione. Nontoccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.

Descrizione generale

Descrizione del funzionamento

Il tagliaerba elettrico possiede un utensile da taglio che gira paralleamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruptore di sicurezza e una protezione antiurto comeanche di un cesto raccoglierba conindicatore del livello di riempimento. Inoltre l'apparecchio è regolabile in altezza a 3 livelli ed è dotato di ruote facili da manovrare.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.

Vista d'insieme

1 Impugnatura ad arco

2 Dadi ad aletta
3 Montante inferiore
4 Cestello raccoglierba
5Rquote
6 Alloggiamento tagliaerba
7 Protezione antiurto
8 Serracavi
9 Presa dell'apparecchio
10 Pulsante di sblocco
11 Scarico della trazione cavo
12 Dadi ad alette

Montaggio

Prima di iniziare il lavoro, staccare la spina dell'apparecchio. Pericolo di danni a persona.

Montaggio impugnatura ad archetto

1. Inserire i manici inferiori (3) nella sede dell'alloggiamento del tagliaerba (6).

2. Fissare i manici inferiori (3) con le viti fornite (13).

1. Fissare l'impugnatura ad archetto (1) con le viti fornite (14) e i dadi ad aletta (2) sul manico inferiore (3).+ Impugnatura ad arco (1). Sono possibili due posizioni.

2. Attaccare il serracavo (8) nel manico inferiore (3) e fissarvi il cavo.

Allentando i due dadi ad aletta è possibile ribaltare l'impugnatura ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.

Montaggio del cestino raccoglierba

Per il montaggio del cestello raccoglierba indossare i quanti, per evitare lesioni.

1. Assemblare le due parti del cesto raccoglierba (16).

2. Inserire l'impugnatura (15) in una delle due parti del cesto raccoglierba (16).

Attenzione: non azionare l'apparecchio perché la protezione antiurto o il cestino raccoglierba completeness montati. Pericolo di lesioni!

Comando

Inserimento/rimozione cestello raccoglierba

1. Per appendere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (7) sul cesto raccoglierba (4). Tiene il cesto raccoglierba (4) nella posizione corretta.

2. Per rimuovere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e staccare il cesto raccoglierba (4). Ribaltare indietro la protezione antiurto (7) sull'alloggiamento del tagliaerba (6).

Regolazione dell'altezza del taglio

Spagnere l'apparecchio, staccare la spina elettrica e attendere l'arre

sto della lama. Rischio di danni a persona.

L'apparecchio è dotato di 3 posizioni per la regolazione dell'altezza di taglio:

60 mm - grande l'altezza di taglio

40 mm - media l'altezza di taglio

20 mm - piccola L'altezza di taglio

1. Infilare la mano sotto l'alloggamenti del tagliaerba (6) e tirare l'assale nella propria direzione.
2. Ora è possibile regolare l'assale in condizioni tirate verso l'alto o il basso per raggiungere una delle tre altezze di taglio.
3. Una volta raggiunta l'altezza desiderata,fare ritornare l'assale a molla nella posizione di guida.

L'altezza di taglio corretta per un prato decorativo corrisponde a circa 20 - 40mm per un prato calpestabile a circa 40 - 60mm .

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Osservare i regolamenti per la protezione antirumore e le dispi-zioni locali.

Accensione e spegnimento

1. Inserire la spina del cavo di rete nella presa (9) sull'impugnatura ad archetto (1).

2. Per lo scarico della trazione, formare con l'estremità del cavo di rete un occhiello e appenderlo nelle scarico della trazione (11). Confrontare con la figura G

3. Allacciare l'apparecchio alla tensione di rete.

IT

1. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
2. Per accendere l'apparecchio, premere il pulsante di sbloc-caggio (10) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (12). Rilasciare il pulsante di sblocaggio (10).
3. Per spegnere l'apparecchio, rila-sciare la leva di avviamento (12).

Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.

Lavorare con il tagliaerba

Una fosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo agli'intervento di fosatura il prato diventa più fatto e omogeneo.

Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70

• 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi alla stessa.

• Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato migliorato.
• Condurre l'apparecchio a passo duomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
• Regolare la profondità di taglio in modo tale da non sovraccaricare

l'apparecchio. Altrimenti si rischia di danneggiare il motore.

• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio après ogni impiegomo come detritto nel capitolo „Pulizia, manutenzione, stoccaggio"

Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.

Pulizia/manutenzione/ stoccaggio

Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da moi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si maneggia la lama.

Prima di effettuare qualsiassi lavoro di manutenzione o pulizia, spegnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.

Lavori di pulizia e manutenzione generali

Non spruzzare il tosaerba con ac-qua.

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno alla detergenti o solventi.
• Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione

dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, posso-no danneggiare l'apparecchio.

• Lubricare di tanto in tanto le ruote.
• Controllare il tosaerba prima di agli uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
• Controllare le copertura e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione

Sostituzione lama

Se la lama è smussato, cui è sereare affiliata da un'officina specializzata. Se la lama è danneggiata o presente uno sbilanciamento, delve essere sostituita.

1. Capovolgere l'apparecchio.

Usare quanti resistenti e tenere ferma la lama (18). Svitare la vite della lama (17) in senso antiorario mediante un cacciavite dal mandrino motore.

1. Rimontare la nuova lama (18) nella sequenza invertita. Prestare attenzione che la lama (18) sua posizionata correttamente e la vite della lama (17) sua ben stretta.

Stoccaggio

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini. Allentando i due dadi ad aletta (2) è possibile ribaltare l'impugnatura (1) ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.

• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
  Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.

Decliniamogni responsabilita per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.

• Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Garanzia

• Per quello apparecchio forniamo 24 mesi di garanzia. Per uso industriale e apparecchi sostitutivi vige una garanzia abbreviata di 12 mesi, in osservanza delle disposizioni di legge.

IT

• I danni riconducibili ad usura, sovracca-rico o utilizzato improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia.
• Requisito essenziale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispetto.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati alla cun costing, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Reparatur-Service

• Riparazioni non soggetti a garanzia possono essere effettuate dal nostro centro assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilera volentieri unprevento per i nostri clienti. Possiamo trattare solo appearecchi che siano ben imballati e che siano inviate con un'affancatura sufficiente. I rischi di trasporto sono a carico del mittente.
• Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. è di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fluoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù! ossia danni d'incendio durante il trasporto sono a carico del mittente.

Attrezzzature inviate con tassa a carico del destinatario - via collo ingombrante,presso oppure con alto tipo di carico speciale - non vengono accettate.

• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisitamente.

Dati tecnici

Tagliaaerba elettrico ERM 1436 G
Potenza assorbita del motore 1400 W
Tensione nominale .230V\~,50 Hz
Numero di giri al minimo .3500 min1
Cerchio di taglio .36 cm
Cerchio di taglio .20/40/60mm
Classe di protezione .II
Tipo di protezione .IP 24
Peso .12 kg
Volume cesto raccoglierba .40 I
Livello di pressione acustica (L_pA) .74 dB(A),K=1,99 dB
Livello di potenza acustica (L_wA) garantito .96 dB(A)
misurato .94 dB(A),K=1,99 dB
Vibrazione (a) 2,07 m/s²

di valori di rumore sono stati rilevati adeguatamente corrispondentemente alle normae disposizioni citate nella dichiarazione di conformità. iModifiche tecniche ed estetiche possono -essere apportate nel corso dello sviluppo ulteriore di questoswana annuncioc. Tutte le misure,indicazioni e dati di queste istruzioni per l'uso sono perciò sera garanzia.Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.

Ricambi

Per ordinare parti di ricambio rivolgersi al servizio di assistenza tecnica all'indirizzo o numero di fax indicato.

Lame di ricambio 13700232
Cestello raccoglierba 91095443

Ricerca guasti

Problema Possibile causa	Rimedio
L'apparecchio non si ac-cende	Tensione di rete mancante	Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto
	Interruttore di accensione/spegnimento difettoso	Riparazione da parte del centro di assistenza clienti
	Spazzola di carbone con-sumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di ta-glio superiore. Sollevare leg-germente le ruote anteriors premendo l'impugnatura.
Il motore si spegne	Bloccaccio da parte di corpi estranei	Rimuovere il corpso estraneo
Il risultato del lavoro non è soddisfacente oppure il motore è lento	Altezza di taglio troppo Bassa	Impostare un'altezza di ta-glio superiore
	Lama smussata	Fare arrotare o sostuire la lamà
	Zona lamà intasata Pulire l'apprecchio
	Lama montata in modo errato	Montare correttamente la lamà
La lamà non ruota	Lama bloccata dall'erba Rimuovere l'erba
	Vite della lamà allentata Strngere la vite della lamà
Rumori anormali, battito o vibrazioni	Vite della lamà allentata Strngere la vite della lamà
	Lama danneggiata Sostituire la lamà

Índice

Volume de fornecimento 60

Fim de aplicacao 60

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
