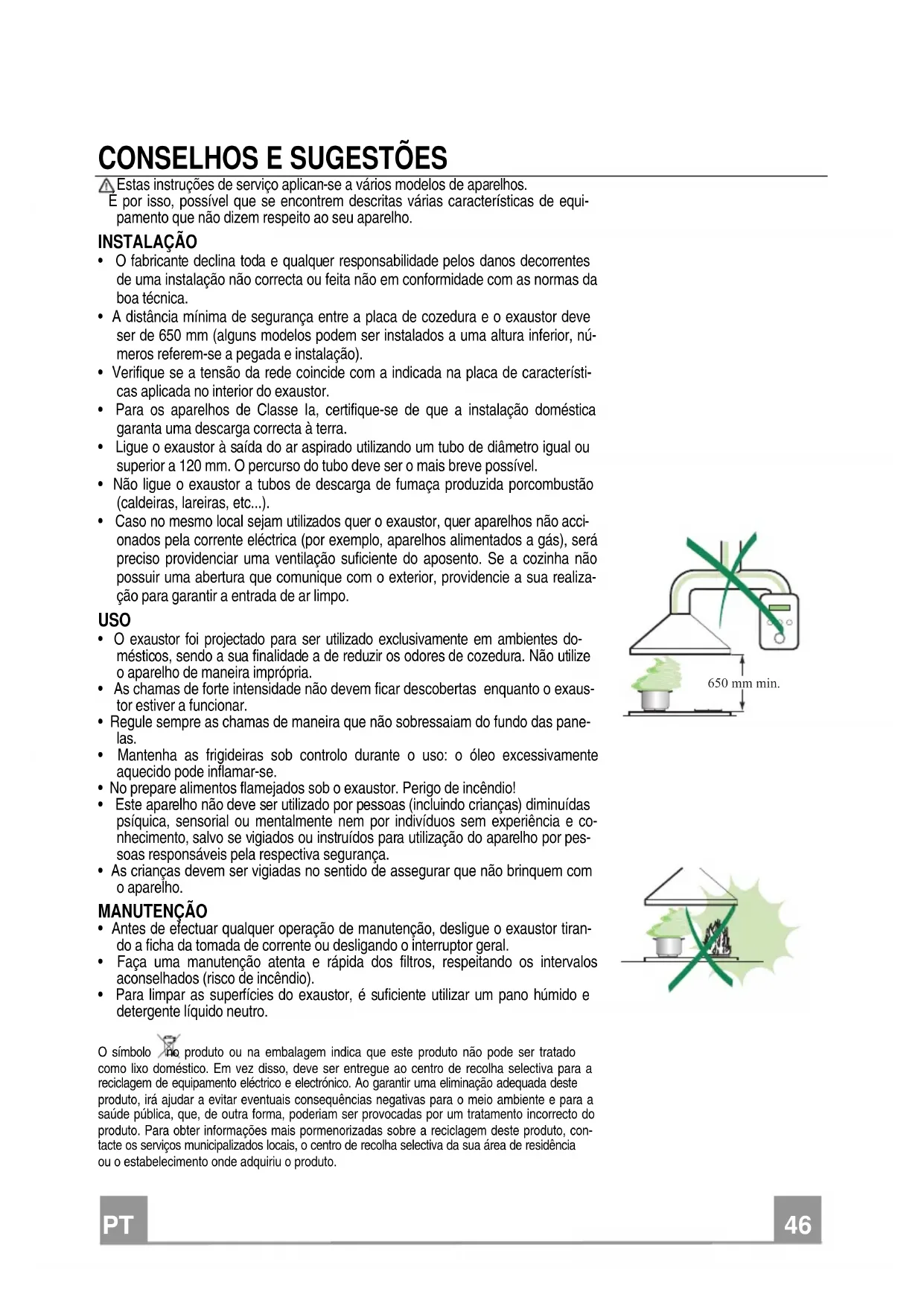

É por isso, possível que se encontrem descritas várias características de equi- pamento que não dizem respeito ao seu aparelho. INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

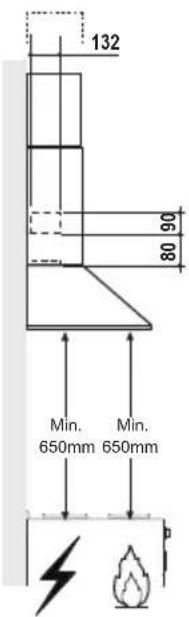

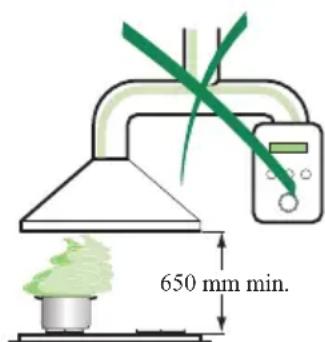

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, nú- meros referem-se a pegada e instalação).

• Verifique se a tensão da rede coincide com a indicada na placa de característi- cas aplicada no interior do exaustor.

• Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.

• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.

• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).

• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acci- onados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realiza- ção para garantir a entrada de ar limpo. USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes do- mésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaus- tor estiver a funcionar.

• Regule sempre as chamas de maneira que não sobressaiam do fundo das pane- las.

• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.

• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e co- nhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pes- soas responsáveis pela respectiva segurança.

• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho. MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tiran- do a ficha da tomada de corrente ou desligando o interruptor geral.

• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, con- tacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

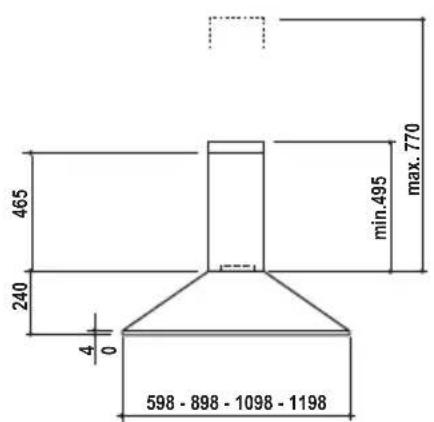

CARACTERÍSTICAS Dimensões

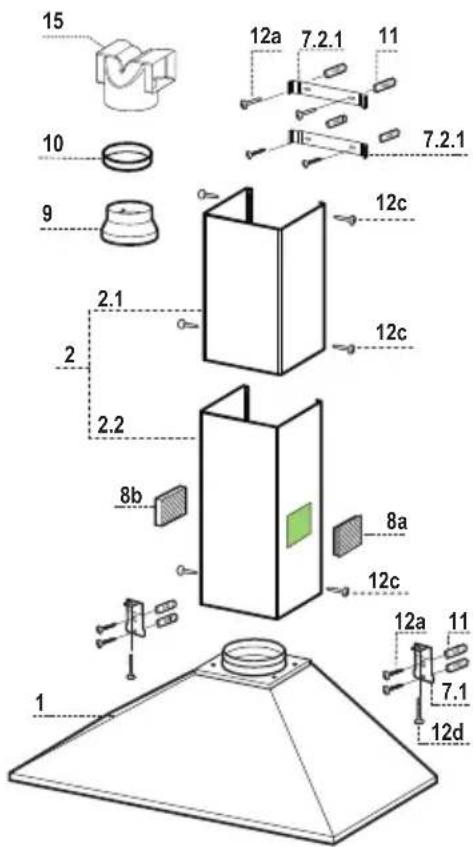

Componentes Ref. Qtd Componentes do produto 1 1 Corpo do exaustor equipado com: Comandos, ilumina- ção, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por:

8a 1 Grade direccionada de saída de ar Dir. 8b 1 Grade direccionada de saída de ar Esq. 9 1 Flange de redução ø 150-120 mm 10 1 Adaptar anel ø 120-125 mm 15 1 Conexão da saída de ar Ref. Qtd Componentes de instalação

7.1 2 Suportes de fixação da estrutura do exaustor

7.2.1 2 Suportes de fixação da chaminé superior

11 8 Buchas 12a 8 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 12d 2 Parafusos M4 x 25 Qtd Documentação 1 Manual de Instruções

12a 11 12dINSTALAÇÃO Perfuração da parede e fixação dos suportes H 190

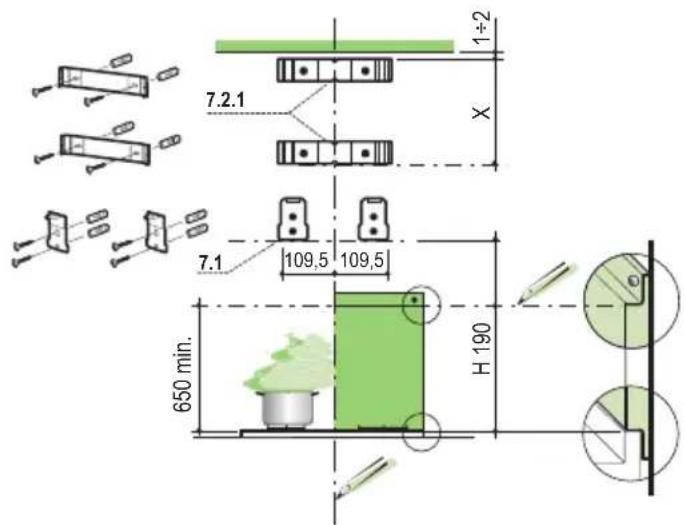

• uma linha vertical até ao tecto ou ao limite superior, no centro da zona prevista para a mon- tagem do exaustor;

• uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.

• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da cha- miné superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Apoie o suporte 7.1 como indicado, a 109,5 mm de distância da linha de referência vertical e 190 mm acima da linha de referência horizontal .

• Marque os centros dos furos do suporte.

• Repita a operação do lado oposto. FUNDO (ACESSÓRIO DE OPÇÃO) O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correcta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal compe- tente, que conheça todas as dimensões finais dos móveis. Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:

• Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a pa- rede, centrando-o sobre a linha de referência Vertical.

• Marque os centros dos dois furos da chapa superior.

• Com uma broca de Ø 8 mm fure os pontos marcados.

• Introduza as buchas 11 nos furos.

• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessóri- os.

Montagem da estrutura do exaustor

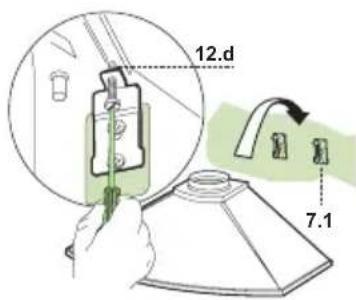

• Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos aces- sórios.

• Fixe a estrutura do exaustor aos suportes 7.1, centrando-a so- bre a linha vertical.

• Opere com os parafusos 12d, trabalhando por baixo do exaus- tor, para nivelar a estrutura do exaustor. 12.d

Ligações SAÍDA DO AR PARA A VERSÃO ASPIRANTE Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 125 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø125 mm, instale a flange de redução 9 na saída do corpo do exaustor e o anel ø120-125 10 na flange.

• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.

• Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.

• Assegure-se de que o filtro anti cheiros, de carvão activo, se encontra presente.

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.

• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do venti- lador. Montagem da chaminé Chaminé superior

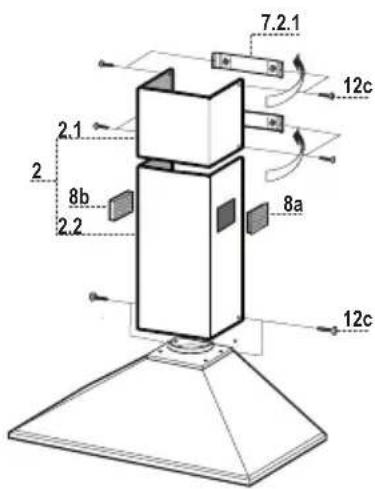

• Alargue ligeiramente as duas folhas laterais, prenda as atrás dos suportes 7.2.1 e volte a fechá-las completamente.

• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho. Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda- as entre a chaminé superior e a parede e feche-as de novo com- pletamente.

• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

• Para a versão filtrante, aplique as grades direccionadas 8a – 8b nos respectivos encaixes, de modo a fazer com que os símbolos direccionais fiquem orientados para cima e para a frente do exaustor. Assegure-se ainda de conexão 14.1. 12c

L Luzes Liga e desliga a Iluminação M Motor Liga e desliga o motor de exaustão V Velocidade Determina a velocidade de funcionamento:

1. Velocidade mínima, indicada para uma troca contínua do ar muito silen-

ciosa, se os vapores de cozedura forem poucos.

2. Velocidade média, indicada para a maior parte das condições de uso vista

a excelente relação entre o débito do ar tratado e o nível de ruído.

3. Velocidade máxima, indicada para enfrentar as máximas emissões de va-

pores de cozedura, mesmo durante períodos prolongados.PT

MANUTENÇÃO Filtros contra gordura LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA • Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça. • Retire os filtros, um de cada vez, empurrando-os para trás e pu-xando-os ao mesmo tempo. • Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos. • Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior. Filtro anti-odor (Versão Filtrante) Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o apa-relho for utilizado com muita intensidade. SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO • Tire os filtros metálicos antigordura. • Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A) • Monte o filtro novo prendendo-o na sua sede.(B) • Reinstale os filtros metálicos antigordura.

Iluminação SUBSTITUIÇÃO DAS LÂMPADAS Lâmpadas de halogéneo de 28 W • Tire os filtros metálicos antigordura ou abra a grade porta-filtros. • Desatarraxe as lâmpadas e substitua-as por novas de caracterís-ticas iguais. • Reinstale os filtros metálicos antigordura ou feche a grade por-ta-filtros.436004784_ver2
