FALHDC90CYC - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	Falcon
Modèle	FALHDC90CYC
Largeur	90 cm
Distance minimale au plan de cuisson	650 mm
Alimentation électrique	220-240 V ~ 50 Hz
Classe d'isolation	Classe I (mise à la terre)
Éclairage	1 lampe halogène 28 W
Nombre de vitesses moteur	3
Type de commandes	Boutons à pression (L, M, V)
Diamètre de sortie d'air	150 mm (réductible à 120/125 mm avec adaptateur fourni)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois
Type d'installation	Évacuation ou recyclage (filtrant)
Accessoires fournis	Cheminée télescopique, brides de fixation, chevilles, grilles de direction, raccord sortie air

FOIRE AUX QUESTIONS - FALHDC90CYC FALCON

Quelle est la distance minimale entre la hotte Falcon FALHDC90CYC et le plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm. Pour certains modèles, une hauteur inférieure est possible, mais il faut se référer aux paragraphes « Encombrement » et « Installation » de la notice.

Comment installer la hotte en version évacuation ?

Pour l'installation en version aspirante, connectez la hotte au tuyau d'évacuation à l'aide d'un tuyau rigide ou flexible de diamètre 150 mm ou 125 mm. Pour un raccordement en 125 mm, insérez la bride de réduction 9 (150-120 mm) sur la sortie du corps de hotte et l'anneau d'agrandissement 10 (120-125 mm) sur la bride. Fixez le tuyau avec un collier serre-tuyaux (non fourni). Retirez les filtres à charbon s'ils sont montés.

Comment installer la hotte en version recyclage avec filtre à charbon ?

Appliquez par pression le raccord sortie air 15 sur la sortie du corps de la hotte. Assurez-vous de la présence des filtres anti-odeur au charbon actif. Pour la sortie d'air recyclé, appliquez les grilles de direction 8a et 8b dans les logements prévus, avec les symboles de direction orientés vers le haut et vers l'avant de la hotte. Vérifiez qu'elles sont bien insérées dans le raccord 15.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Il est conseillé de les laver environ tous les 2 mois d'emploi, ou plus fréquemment en cas d'utilisation intense. Pour les retirer, poussez-les vers l'arrière du groupe et tirez vers le bas. Lavez-les sans les plier et laissez-les sécher avant de les remonter. La poignée doit rester visible vers l'extérieur.

Quand faut-il remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés au moins tous les 4 mois d'emploi, ou plus fréquemment en cas d'utilisation intense. Pour les remplacer, retirez d'abord les filtres à graisse métalliques, puis les filtres à charbon saturés, montez les neufs et remettez les filtres métalliques.

Comment remplacer la lampe halogène de la hotte ?

La hotte utilise une lampe halogène de 28 W. Pour la remplacer, retirez d'abord les filtres à graisse métalliques. Dévisser les lampes usagées et remplacez-les par des lampes de mêmes caractéristiques. Remontez ensuite les filtres à graisse.

Que faire si l'éclairage ne fonctionne plus ?

Si l'éclairage ne fonctionne pas, vérifiez d'abord que la hotte est bien alimentée. Ensuite, procédez au remplacement de la lampe halogène (28 W) comme décrit dans la notice. Si le problème persiste, débranchez la hotte et faites appel à un professionnel.

Comment régler les vitesses du moteur ?

La hotte dispose de 3 vitesses commandées par le bouton V : vitesse minimale (pour un changement d'air permanent et silencieux en cas de faibles vapeurs), vitesse moyenne (rapport optimal entre débit et niveau sonore), et vitesse maximale (pour les émissions de vapeurs intenses). Le bouton M allume et éteint le moteur, le bouton L commande l'éclairage.

Est-il dangereux d'utiliser la hotte avec des flammes libres ?

Oui, il est déconseillé de laisser des flammes libres à une intensité lorsque la hotte est en service. Réglez toujours les flammes pour éviter toute sortie latérale par rapport au fond des marmites. Ne préparez pas d'aliments flambés sous la hotte, car cela présente un risque d'incendie.

Puis-je utiliser la hotte sans filtre à charbon en version recyclage ?

Non, si vous utilisez la hotte en version recyclage (filtrante), les filtres anti-odeur au charbon actif sont indispensables pour absorber les odeurs. La hotte ne fonctionnera pas correctement sans eux. En version évacuation, ces filtres doivent être retirés.

MODE D'EMPLOI FALHDC90CYC FALCON

Manuel d'Instructions

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

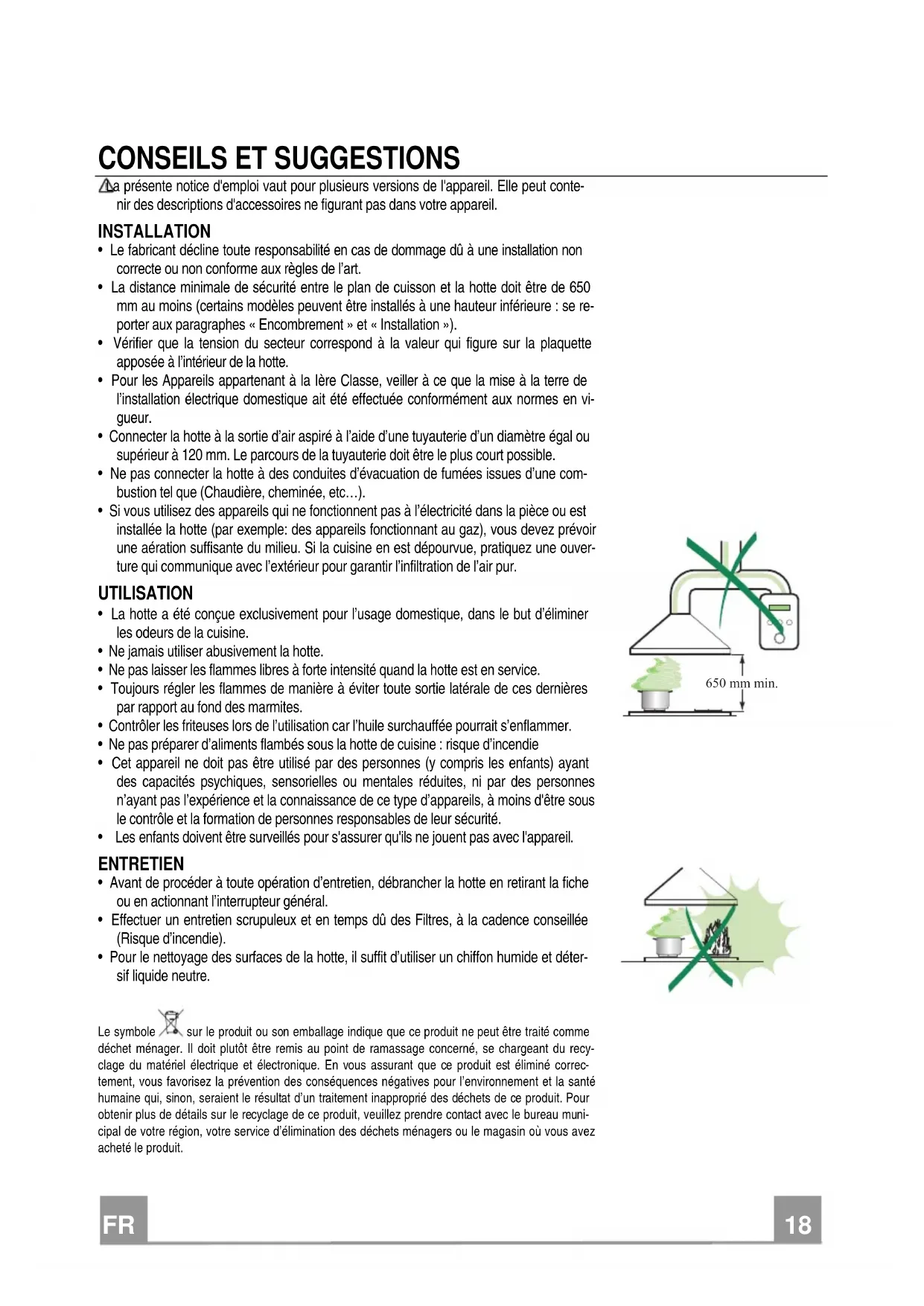

Installation

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

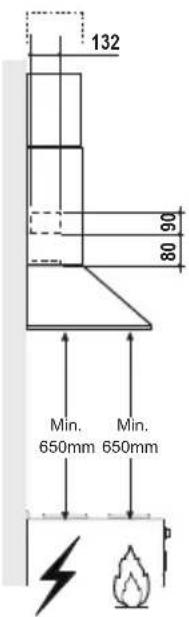

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.

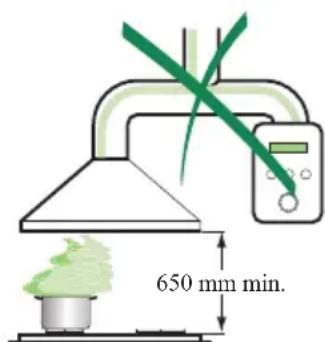

• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

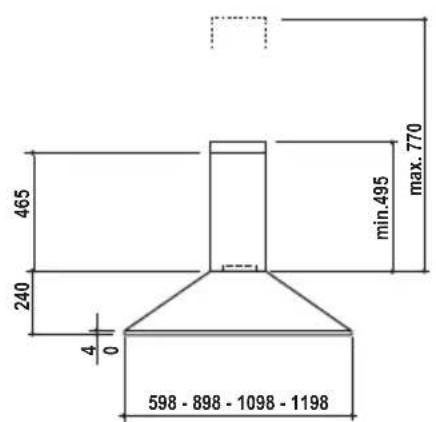

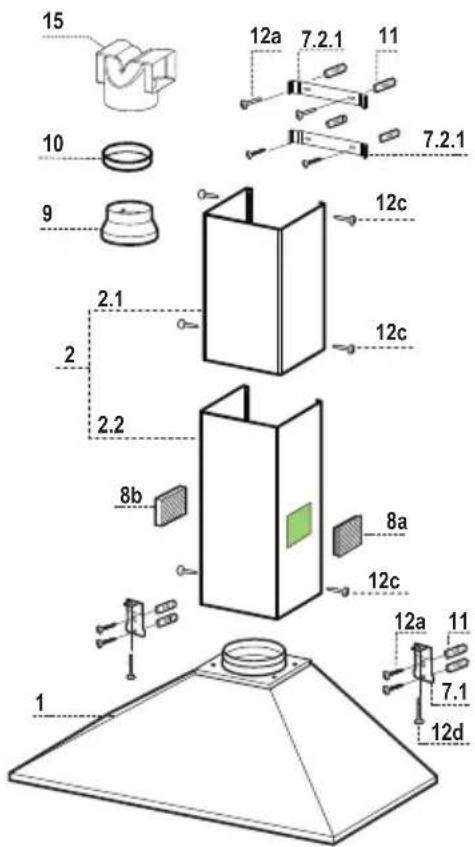

Réf. q. te composants de produit

1 1 Corps Hotte équipée de: Commandes, Lumière, Groupe Ventilateur, Filtres 2 1 Cheminée Télescopique formée par : 2.1 1 Cheminée Supérieure 2.2 1 Cheminée Inférieure 8a 1 Grille en Direction Droite Sortie Air 8b 1 Grille en Direction Gauche Sortie Air 9 1 Flanc de Reduction 150-120 mm 10 1 Anneau de raccord 120 - 125 mm 15 1 Raccord Sortie Air

Réf. qté composants pour l'installation

7.1 2 Brides Fixation Corps Hotte 7.2.1 2 Brides Fixation Cheminée Supérieure

11 8 Chevilles

12a 8 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5 12d 2 Vis M4 x 25

Q.té	Documentation
1	Manuel d'instructions

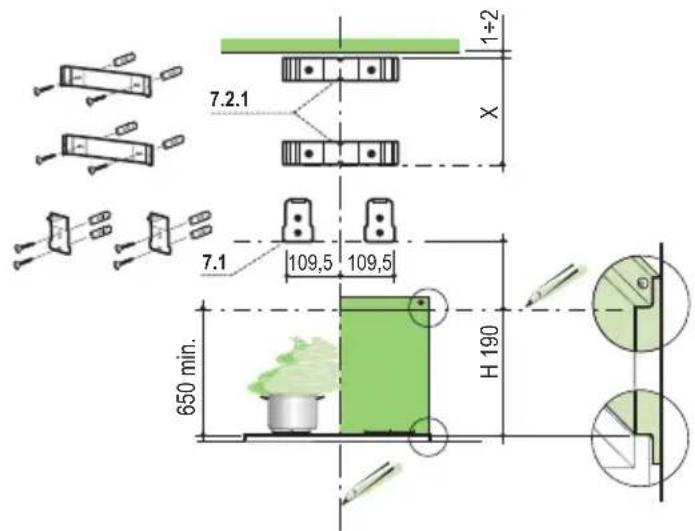

Perçage paroi et fixation brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embase : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côté opposé.

L'Embase doit être montée avant d'instruire le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a fournies.

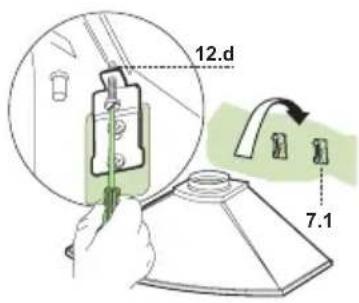

Montage corps hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps de la hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

SORTIE De l'air en version evacuation

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirer à son propre gré.

• Pour raccord de 125mm, insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120 - 125mm sur la bride. Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE Air version filtrante

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

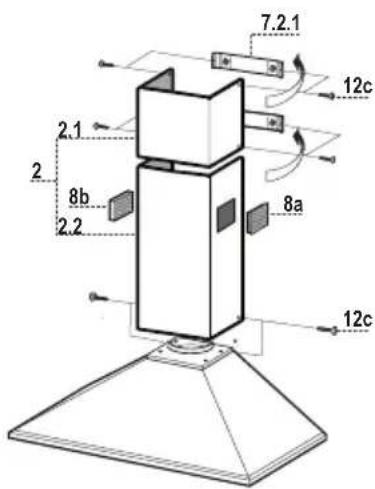

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; referrer jusqu'à la butée. Fixer latéralement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer étroitement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S'assurer qu'elles soient bien insérées dans le raccord 15.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

Reemplacement filtre au charbon ACTIF

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 28 w.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

1 1 Corps de l'exhausteur équip com: Commandes, illumination, roue du ventilateur et filtres 2 1 Cheminée télescopique formée par: 2.1 1 Cheminée supérieure 2.2 1 Chamine inférieure 8a 1 Grille directionnée de sortie d'air Dir. 8b 1 Grille directionnée de sortie d'air Esq. 9 1 Flange de réduction 150-120 mm 10 1 Adaptateur anneau 120-125 mm 15 1 Connexion de la sortie d'air
