MANUAL DE UTILIZADOR DBR 589001INPT BAUKNECHT

• Chimeneas telescópicas

4. Chimenea telescópica.

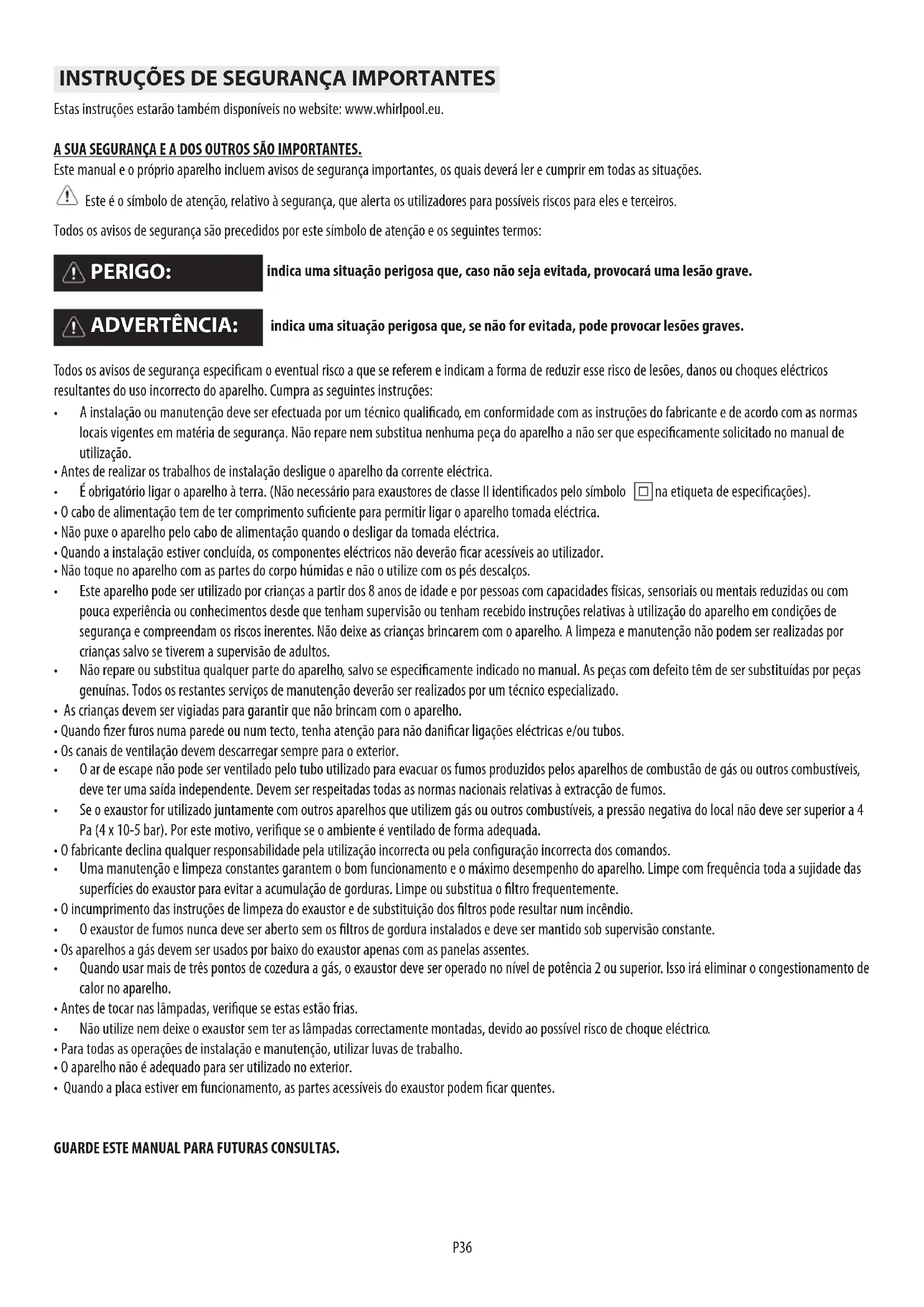

Estas instruções estarão também disponíveis no website: www.whirlpool.eu. A SUA SEGURANÇA E A DOS OUTROS SÃO IMPORTANTES. Este manual e o próprio aparelho incluem avisos de segurança importantes, os quais deverá ler e cumprir em todas as situações. Este é o símbolo de atenção, relativo à segurança, que alerta os utilizadores para possíveis riscos para eles e terceiros. Todos os avisos de segurança são precedidos por este símbolo de atenção e os seguintes termos: indica uma situação perigosa que, caso não seja evitada, provocará uma lesão grave. indica uma situação perigosa que, se não for evitada, pode provocar lesões graves. Todos os avisos de segurança especicam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesões, danos ou choques eléctricos resultantes do uso incorrecto do aparelho. Cumpra as seguintes instruções:

• A instalação ou manutenção deve ser efectuada por um técnico qualicado, em conformidade com as instruções do fabricante e de acordo com as normas locais vigentes em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especicamente solicitado no manual de utilização.

• Antes de realizar os trabalhos de instalação desligue o aparelho da corrente eléctrica.

• É obrigatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identicados pelo símbolo na etiqueta de especicações).

• O cabo de alimentação tem de ter comprimento suciente para permitir ligar o aparelho tomada eléctrica.

• Não puxe o aparelho pelo cabo de alimentação quando o desligar da tomada eléctrica.

• Quando a instalação estiver concluída, os componentes eléctricos não deverão car acessíveis ao utilizador.

• Não toque no aparelho com as partes do corpo húmidas e não o utilize com os pés descalços.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho em condições de segurança e compreendam os riscos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças salvo se tiverem a supervisão de adultos.

• Não repare ou substitua qualquer parte do aparelho, salvo se especicamente indicado no manual. As peças com defeito têm de ser substituídas por peças genuínas. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Quando zer furos numa parede ou num tecto, tenha atenção para não danicar ligações eléctricas e/ou tubos.

• Os canais de ventilação devem descarregar sempre para o exterior.

• O ar de escape não pode ser ventilado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas à extracção de fumos.

• Se o exaustor for utilizado juntamente com outros aparelhos que utilizem gás ou outros combustíveis, a pressão negativa do local não deve ser superior a 4 Pa (4 x 10-5 bar). Por este motivo, verique se o ambiente é ventilado de forma adequada.

• O fabricante declina qualquer responsabilidade pela utilização incorrecta ou pela conguração incorrecta dos comandos.

• Uma manutenção e limpeza constantes garantem o bom funcionamento e o máximo desempenho do aparelho. Limpe com frequência toda a sujidade das superfícies do exaustor para evitar a acumulação de gorduras. Limpe ou substitua o ltro frequentemente.

• O incumprimento das instruções de limpeza do exaustor e de substituição dos ltros pode resultar num incêndio.

• O exaustor de fumos nunca deve ser aberto sem os ltros de gordura instalados e deve ser mantido sob supervisão constante.

• Os aparelhos a gás devem ser usados por baixo do exaustor apenas com as panelas assentes.

• Quando usar mais de três pontos de cozedura a gás, o exaustor deve ser operado no nível de potência 2 ou superior. Isso irá eliminar o congestionamento de calor no aparelho.

• Antes de tocar nas lâmpadas, verique se estas estão frias.

• Não utilize nem deixe o exaustor sem ter as lâmpadas correctamente montadas, devido ao possível risco de choque eléctrico.

• Para todas as operações de instalação e manutenção, utilizar luvas de trabalho.

• O aparelho não é adequado para ser utilizado no exterior.

• Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem car quentes. GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. ADVERTÊNCIA: PERIGO:P37 Depois de desembalar o aparelho, verique se este apresenta quaisquer danos de transporte. Caso surjam problemas, contacte o revendedor ou o Serviço de Assistência Técnica mais próximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na altura da instalação.

PREPARAÇÃO DA INSTALAÇÃO

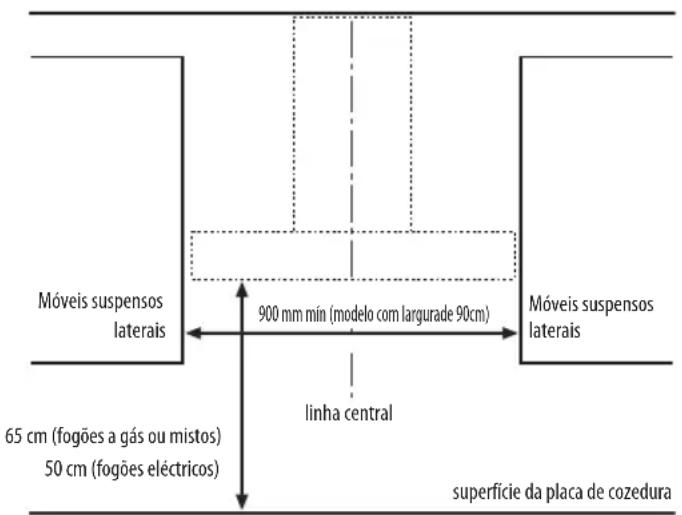

trata-se de um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas. A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verique também as distâncias mínimas indicadas no manual do fogão. Se as instruções de instalação do fogão especicarem uma distância maior entre este e o exaustor, esta deverá ser respeitada.

Verique se a tensão eléctrica especicada na chapa de características do aparelho corresponde à tensão da rede eléctrica. Esta informação pode ser encontrada no interior do exaustor, por baixo do ltro de gordura. A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm²) deve ser efectuada por um electricista qualicado. Contacte um centro de assistência autorizado. Se o exaustor estiver equipado com uma cha eléctrica, ligue a cha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer cha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação.

RECOMENDAÇÕES GERAIS

Antes da utilização Retire as protecções de cartão, a película de protecção e as etiquetas adesivas dos acessórios. Verique se o aparelho apresenta quaisquer danos de transporte. Durante a utilização Para evitar quaisquer danos, não coloque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmosféricos. ADVERTÊNCIA: Eliminação da embalagem O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem . As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos. Eliminação do produto - Este aparelho está em conformidade com a Directiva Europeia 2002/96/CE, Resíduos de equipamentos eléctricos e electrónicos (REEE). - Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. - O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos. Eliminação de electrodoméstico

• Este aparelho foi fabricado com materiais recicláveis ou reutilizáveis. Elimine-o de acordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eléctrico.

• Para obter mais informações sobre o tratamento, recuperação e reciclagem de electrodomésticos, contacte as autoridades locais competentes, o serviço de recolhas de desperdícios domésticos ou a loja onde adquiriu o aparelho. INSTALAÇÃO

INFORMAÇÕES DE PROTECÇÃO AMBIENTAL

Declaração de conformidade

• Este aparelho foi concebido, fabricado e distribuído em conformidade com: - os objectivos de segurança da Directiva “Baixa Tensão” 2006/95/CE (que substitui a 73/23/CEE e subsequentes correcções); - os requisitos de ecodesign dos regulamento europeus n.º 65/2014 e n.º 66/2014 em conformidade com a norma europeia EN 61591 - os requisitos de protecção da Directiva “CEM” 2004/108/CE. A segurança eléctrica do aparelho só é assegurada quando estiver correctamente ligado à terra segundo as normas legais. Dicas de poupança de energi

• Ligue o exaustor na velocidade mínima quando iniciar a cozinhar e mantenha-o a funcionar durante alguns minutos depois de acabar de cozinhar.

• Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas.

• Substitua o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na redução de odores.

• Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras.

• Use o diâmetro máximo do sistema de condutas indicado neste manual para optimizar a eficiência e minimizar o ruído.P38 O aparelho não funciona:

• Verifique a presença de corrente eléctrica e se o aparelho está ligado à alimentação eléctrica

• Desligue o aparelho e reinicie-o para ver se a falha persiste. O nível de extracção do exaustor não é suficiente:

• Verifique a velocidade de extracção e ajuste, se necessário;

• Verifique se os filtros estão limpos

• Verifique se as aberturas de ventilação estão obstruídas. A luz não funciona;

• Verifique a lâmpada e substitua-a, se necessário

• Verifique se a lâmpada foi instalada correctamente. Antes de contactar o Serviço Pós-Venda:

1. Tente resolver o problema com a ajuda das sugestões fornecidas na secção “Resolução de problemas”.

2. Desligue o aparelho e volte a ligá-lo para verificar se a falha persiste.

Se, após efectuar estas verificações, a falha persistir, contacte o Serviço Pós-Venda mais próximo. Indique sempre:

• Uma breve descrição da avaria;

• O tipo e o modelo exacto do aparelho

• O número “service” (o número situado após a palavra “Service” na chapa de características), localizado no interior do aparelho. O número “service” também está indicado no livro de garantia

• O seu endereço completo

• O seu número de telefone. Se for necessário efectuar alguma reparação, contacte um centro de assistência técnica autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta).

RESOLUÇÃO DE PROBLEMAS

- Nunca utilize equipamentos de limpeza a vapor. - Desligue o aparelho da corrente eléctrica. IMPORTANTE: não utilize detergentes corrosivos ou abrasivos. Se algum desses produtos entrar em contacto acidental com o aparelho, limpe imediatamente com um pano húmido.

• Limpe as superfícies com um pano húmido. Se estiver muito sujo, acrescente algumas gotas de detergente para loiça à água. Termine a limpeza com um pano seco. IMPORTANTE: não utilize esponjas abrasivas ou raspadores ou esfregões metálicos. Com o tempo, estes podem danicar a superfície do esmalte.

• Utilize detergentes especicamente concebidos para a limpeza do aparelho e siga as instruções do fabricante. IMPORTANTE: limpe os ltros, pelo menos, uma vez por mês para eliminar quaisquer resíduos de óleo ou gordura. ADVERTÊNCIA: LIMPEZAP39 - utilize luvas de protecção. - desligue o aparelho da rede eléctrica.

O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado. Remova a pega para retirar o filtro. Depois de lavado e seco, proceda na ordem inversa para o montar. SUBSTITUIÇÃO DAS LÂMPADAS HALOGÉNIAS IMPORTANTE: Utilize apenas lâmpadas de halogéneo de 10W MÁX. - G4.

1. Desligar o exaustor da corrente eléctrica.

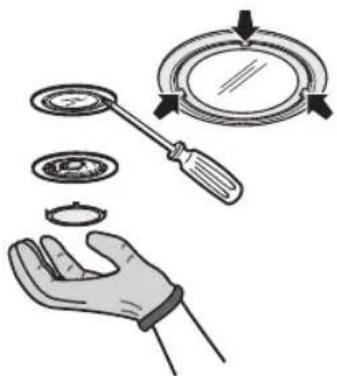

2. Utilize uma pequena chave de fendas para introduzir juntos dos três pontos indicados e

retire a cobertura da luz.

3. Retire a lâmpada danificada e insira uma nova.

4. Volte a fechar a cobertura da luz (fixação por encaixe).

FILTRO DE CARVÃO ACTIVO

(apenas para os modelos com instalação de filtragem): O filtro de carbono deve ser lavado uma vez por mês na máquina de lavar louça, com a temperatura mais alta, usando um normal detergente para máquinas de lavar louça. É aconselhável lavar o filtro sozinho. Após a lavagem, para tornar a activar o filtro, este deve ser secado no forno a 100°C durante 10 minutos. Substitua o filtro de carbono cada 3 anos. Montagem do filtro de carbono:

1. Retire o filtro de gordura.

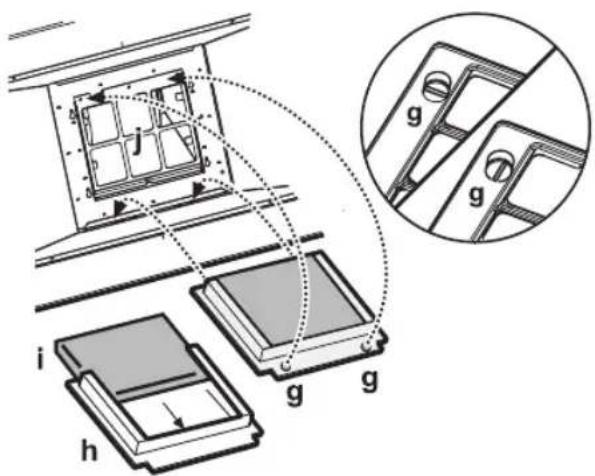

2. Retire a armação do filtro rodando os botões 90° "g".

3. Monte o filtro de carbono "i" no interior da armação do filtro "h".

Siga a ordem inversa para reposicionar a armação de suporte do filtro e o filtro de gordura no respectivo lugar. ADVERTÊNCIA: MANUTENÇÃOP40 O exaustor foi concebido para ser instalado e utilizado na "Versão de aspiração" ou na "Versão de filtragem". Advertência: o modelo com válvula eléctrica pode funcionar apenas na "Versão de aspiração" e o tubo de escape deve ser ligado a uma unidade periférica de aspiração. Versão de aspiração Os vapores são aspirados e conduzidos para o exterior através de um tubo de descarga [não fornecido] fixo à junção de saída de ar do exaustor. Com base no tubo de descarga adquirido, efectuar um sistema adequado de fixação à junção de saída de ar. IMPORTANTE: Se tiver já sido instalado, retire o/s filtro/s de carbono. Versão de filtragem O ar é filtrado passando através de um/uns filtro/s de carbono e, depois, volta a circular no ambiente em redor. IMPORTANTE: Certifique-se de que a recirculação do ar é feita com facilidade. Se o exaustor não estiver equipado com o filtro/s de carbono, este/s deve/m ser encomendado/s e montado/s antes do uso. A instalação do exaustor deverá ser realizada longe de áreas muito sujas, janelas, portas e fontes de calor. O exaustor é dotado de todo o material necessário para uma instalação na maioria das paredes/tectos. Contudo, é necessário contactar um técnico qualificado para verificar se os materiais são adequados ao tipo de parede/tecto. Móveis suspensos laterais Móveis suspensos laterais linha central 65 cm (fogões a gás ou mistos) 50 cm (fogões eléctricos) superfície da placa de cozedura 900 mm mín (modelo com largurade 90cm) MATERIAL FORNECIDO INSTALAÇÃO - INSTRUÇÕES PRELIMINARES DE MONTAGEM

DIMENSÕES DA INSTALAÇÃO

Extraia todos os componentes das respectivas embalagens. Verifique se estão incluídos todos os componentes.

• Exaustor montado com motor, lâmpadas e filtros de gordura instalados.

• Instruções de montagem e utilização#

• Chaminés telescópicas

• 1 Gabarito de montagem

• 4 parafusos Ø 2,9x6,5P41 As instruções em sequência numérica indicadas a seguir referem-se aos desenhos que pode encontrar na última página deste manual, contendo a respectiva numeração. Nota: Algumas instruções diferem com base nas dimensões da largura do produto ou da altura da caixa do exaustor, neste caso as diferenças de instalação estão indicadas no texto e nos desenhos.

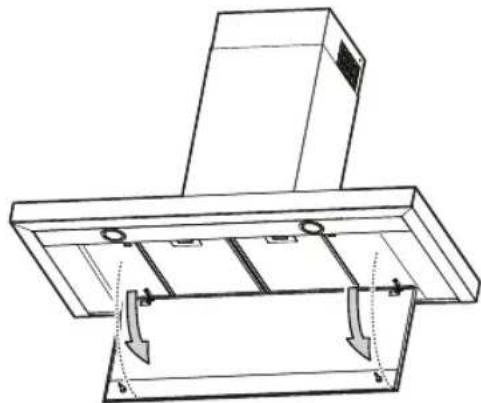

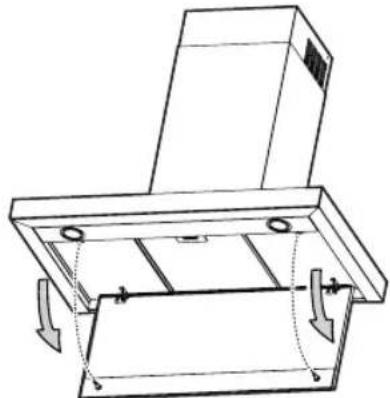

1. Puxe o painel (PARTE FRONTAL) firmemente para baixo.

2. Empurre para a esquerda a pequena alavanca que se encontra na parte direita do painel

3. Desengate-o dos suportes traseiros.

4. Trace uma linha na parede, até ao tecto, correspondente à linha central.

5. Corte o molde na correspondência da linha H6 e aplique o esquema de furação na parede (fixe-o com fita adesiva): a linha central vertical impressa no esquema de perfuração deverá corresponder à linha central desenhada na parede. Além disso, o rebordo inferior do esquema de perfuração deverá corresponder ao rebordo inferior do exaustor. Faça um furo.

6. Retire o esquema de perfuração, introduza as buchas e os parafusos como indicado.

7. Aperte parcialmente

8. Aplique o suporte da chaminé na parede adjacente ao tecto. Fure e insira as buchas na parede como indicado. Fixe o suporte. 9. Apenas para a versão de aspiração - descarga posterior: Faça um furo na parede de trás para a passagem do tubo de descarga. 10. Apenas para a versão de aspiração - descarga para o tecto: Faça um furo no tecto para a passagem do tubo de descarga.

11. Prepare a ligação à rede eléctrica.

12. Apenas para a versão de filtragem: Fixe o deflector ao suporte da chaminé.

13. Retire a fita que fixa a caixa do sistema electrónico de controlo à caixa do motor.

Nota: o desenho é meramente indicativo; a caixa poderá estar temporariamente fixada noutros lados da caixa do motor.

16. Regule a posição horizontal do exaustor.

17. Regule a distância do exaustor à parede.

18. Marque o(s) furo(s) para a fixação definitiva do exaustor como indicado.

23. Levante a caixa eléctrica para a posição vertical.

24. Fixe a caixa com os parafusos já parcialmente apertados na caixa do motor.

25. Insira o cabo eléctrico no respectivo alojamento.

26. Prenda o cabo no porta cabo.

IMPORTANTE: Esta operação deve ser efectuada obrigatoriamente. Impede que o cabo eléctrico se desligue acidentalmente. Efectue a ligação eléctrica à rede eléctrica doméstica. 27. Faça a ligação do tubo para a descarga dos fumos ao anel de ligação, o tubo deve ficar dirigido para o exterior (versão aspirante) ou para o deflector (versão filtrante).

28. Insira as chaminés na respectiva sede por cima do exaustor de modo a cobrir completamente o grupo de aspiração.

29 Retire a secção superior e fixe as chaminés com os parafusos, como indicado. 30. Instale o filtro de carvão (Apenas para Versão de Filtragem, consulte o parágrafo Manutenção-Filtro de carvão activo - Montagem do filtro de carvão) e volte a montar o(s) filtro(s) de gordura.

Nota: certifique-se de que o painel está perfeitamente bloqueado na posição.

33. Rode o painel de cobertura da área de aspiração e encaixe-o no exaustor premindo com força.

IMPORTANTE: Certifique-se sempre de que o painel está bem fixo no lugar. Verifique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor. INSTALAÇÃO - INSTRUÇÕES DE MONTAGEMP42

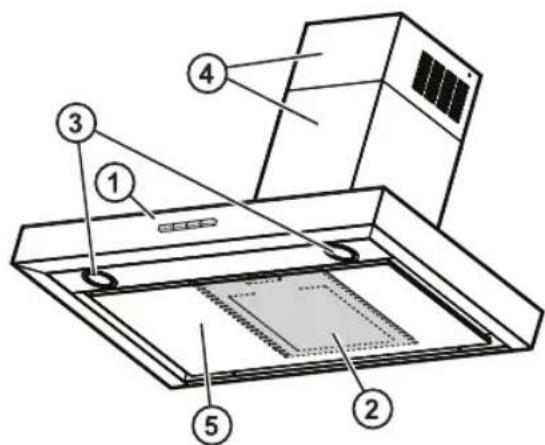

1. Painel de controlo.

2. Filtros de gordura (por cima do painel de aspiração perimetral).

5. Painel de aspiração perimetral.

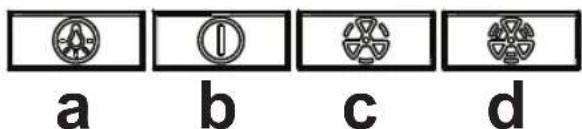

Painel de controlo a. Tecla ON/OFF das luzes b. Tecla ON/OFF do motor e selecção da velocidade (potência de aspiração) mínima c. Tecla de selecção da velocidade (potência de aspiração) média d. Tecla de selecção da velocidade (potência de aspiração) máxima DESCRIÇÃO E UTILIZAÇÃO DO EXAUSTOR - Desligue o aparelho da corrente eléctrica Limpeza do painel de aspiração perimetral Desmontagem: puxe o painel (PARTE FRONTAL) firmemente para baixo. Limpeza: o painel de aspiração deve ser limpo com a mesma frequência do filtro de gordura; use um pano humedecido com detergentes líquidos neutros. Não utilize produtos que contenham abrasivos. IMPORTANTE: Não utilize álcool. Montagem: O painel deve ser fixado na parte frontal por encaixe nos pernos existentes para o efeito na superfície do exaustor. IMPORTANTE: Certifique-se sempre de que o painel está bem fixo no lugar. ADVERTÊNCIA: MANUTENÇÃO abcdIT43
