Caractéristiques techniques	Hotte décorative murale, 90 cm de large, moteur puissant, éclairage LED intégré
Débit d'air	Max 750 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, filtre à charbon (optionnel)
Utilisation	Commandes tactiles, affichage LED, silencieuse en fonctionnement
Maintenance	Filtres lavables au lave-vaisselle, entretien régulier recommandé
Sécurité	Protection contre la surchauffe, sécurité enfant
Informations générales	Installation murale, design moderne, compatible avec les cuisines contemporaines

FOIRE AUX QUESTIONS - DBR 589001INPT BAUKNECHT

Comment nettoyer les filtres de la hotte BAUKNECHT DBR 589001INPT ?

Pour nettoyer les filtres, retirez-les de la hotte et lavez-les à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

Pourquoi la hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Quel est le niveau sonore de la hotte BAUKNECHT DBR 589001INPT ?

Le niveau sonore de cette hotte est de 60 dB en mode d'aspiration maximale.

Comment changer l'ampoule de la hotte ?

Pour changer l'ampoule, dévissez le couvercle de l'ampoule, retirez l'ampoule usagée et remplacez-la par une nouvelle ampoule de même type. Revissez le couvercle ensuite.

Quel type de filtre doit-on utiliser pour cette hotte ?

Utilisez des filtres à charbon actif pour la circulation d'air et des filtres métalliques pour la filtration des graisses. Assurez-vous de les remplacer régulièrement.

La hotte dégage-t-elle une odeur désagréable, que faire ?

Cela peut être dû à des filtres encrassés. Nettoyez ou remplacez les filtres, et assurez-vous que la hotte est correctement ventilée.

Comment régler la vitesse d'aspiration de la hotte ?

Utilisez le panneau de commande pour sélectionner la vitesse d'aspiration souhaitée. Il y a généralement plusieurs niveaux disponibles.

La hotte fait-elle des vibrations, est-ce normal ?

Des vibrations peuvent se produire si la hotte n'est pas correctement installée ou si elle est mal équilibrée. Vérifiez l'installation et serrez toutes les vis si nécessaire.

Quelle est la largeur de la hotte BAUKNECHT DBR 589001INPT ?

La largeur de cette hotte est de 90 cm.

MODE D'EMPLOI DBR 589001INPT BAUKNECHT

Ces instructions sont également disponibles sur le site web: www.whirlpool.eu.

ACCORDEZ TOUJOURS LA PRIORITE A LA SECURITE.

D'importants messages relatifs à la sécurité figurent dans le present manuel et sur l'appareil. Nous vous invitons à les dire attentivement et à les observer en toute circumstance.

Ceci est le symbole de précaution sécuritaire. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels dérivant de l'utilisation de cet apparéil.

Tous les averissements concernant la sécurité sont precedes par le symbole de precaution et les termes suivants :

DANGER:

AVERTISSEMENT:

indique une situation dangereuse qui, si elle n'est pas évitée, provoque des blessures graves.

indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves.

Tous les avertissements précisent le risque/danger auquel il est fait referece et indiquent comment reduire le risque de blessures, de dommages et de chic electrique resultant d'une utilisation incorrecte de l'appareil. Conformez-vous aux instructions suivantes :

L'installation ou la maintenance doitetre realizedepar un technicien specialise,conformementaux instructions du fabricant et dansle respectdesnormes de securite en vigueur dans le pays d'installation. Ne procedez a aucune réparation ni aucun remplacement de piece sur l'appareil autres que ceux spécifquement exigés dans le manuel d'utilisation.
- Débranche l'apparéil de l'alimentation électrique avant de procédé à l'installation.
La mise à la terre de l'appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identifiées par le symbole sur l'étiquette des caractéristiques techniques.)
Le cordon d'alimentation doit etre assez long pour permettre le branchement de I'appareil sur la prise secteur.
- Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur.
- Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composants électriques.
- Évitez de toucher l'appareil avec les mains mouillées et ne l'utilise pas lorsque vous étés pieds nus.
Cet appeareil peut etre utilise par des enants ages de 8 ans minimum aisi que par des personnes aux capacités physiques, sensorieles ou mentales réduites ou manuant d'experience et de connaissances, à condition detre surveillés ou instruits sur l'utilisation de I'appareil en toute sécurité et d'être conscients des dangers encourus pendant l'utilisation. Les enfants ne doivent pas jour avec I'appareil. Le nettoyage et la maintenance ne doit pas etre confés a des enfants, sauf s'ils sont surveillés par un adulte.
Pour toute réparation ou tout remplacement de pieces, procédez uniquement aux opérations spécifiées dans le manuel. Les pieces défectueuses doivent être remplacées par des pieces authentiques. Toutes les autres opérations d'entretien sont du ressort exclusif d'un technicien spécialisé.
Pour eviter que les enfants ne jouent avec l'appareil, ne les laissez pas sans surveillance à proximé de ce dernier.
Lorsque you deez percer dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements electriques et/ou la tuyauterie.
- Les conduits d'évacuation doivent toujours acheminer les vapeurs/fumées vers l'extérieur.
Lair eue ne doit pas etre achemine via un conduit servant a l'evacuation des fumees d'appareils a gaz ou autres combustibles, mais doit etre dirige vers une sortie independante. Respectez toutes les reglementations nationales relatives a I'evacuation des fumees.

Si la hotte est utilise en meme temps que des appareils alimentes au gaz ou autres combustibles, la depression dans la piece ne doit pas depasser 4 Pa (4 x 10-5 bars). Pour cette raison, voirlez a vous assurer que la piece est correctement ventilée.

Le fabricant decline toute responsabilité en cas de dommages resultant d'une utilisation propre ou d'un réglage errone des commandes.
Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l'appareil. Nettoyez régulierement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s'accumulent. Enlevez et nettoyez ou remplacez fréquemment les filtres.
Un non-respect des instructions de nettoyage de la hotte et de remplacement des filtres peut et a l'origine d'un incendie.
La hotte aspirante ne doit jamais etre ouverte sans que les filtres a graisse soient installés et elle doit etre sous surveillance constante.
- Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus.
Lorsque you utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci eliminera l'accumulation de chaleur dans l'appareil.
Assurez-vous que les ampoules sont froides avant de les toucher.
N'tilisez pas ou ne laissez pas la hotte sans ampoules correctement montees, afin d'eviter les risques de chic electrique.
- Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
Cet apparéil n'est pas concu pour une utilisation à l'extérieur.
Lorsque la table de cuisson est en cours d'utilisation, les parties accessibles de la hotte peuvent devenir très chaudes.

CONSERVEZ LE PRESENT LIVRET POUR TOUTE CONSULTATION FUTURE.

Déclaration de conformité C E

Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :
- les objectifs sécurité de la directive « Basse Tension » 2006/95/CE (en remplacement de la directive 73/23/CEE et amendements ultérieurs);
- les exigences d'écodesign des réglementations européennes 65/2014 et 66/2014, conformément à la norme européen EN 61591
- les exigences de protection de la directive "CEM" 2004/108/EC.

La sécurité électricque de l'appareil est garantie uniquement lorsqu'il est correctement raccordé à une installation de mise à la terre approuvée.

Astuces d'économies d'énergie

• Mettez la hotte en marche à la vitesse minimum quand vous commence à faire cuire et laissez-la en marche pendant quelques minutes après la fin de la cuisson.
  Augmentez la vtesse unquement en presence de grandes quantités de fumees et de vapeurs et reservez la ou les vitesses d'appoint aux cas extrimes.
• Remplacez le ou les filtres de charbon si nécessaire pour maximiser la réduction des odeurs.
• Remplacez le ou les filtres à graisse si nécessaire pour maximiser la capture des graisses.
• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimiser l'efficacité et minimiser le bruit.

MONTAGE

Apré le déballage de l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l'installation pour extraire l'appareil de son emballage en polystyrene.

PREPARATION EN VUE DE L'INSTALLATION

AVERTISSEMENT:

en raison de son poids elevé, la hotte doit être soulevée et installée par deux personnes au moins.

La distance minimum entre le support des ustensiles de cuisson placés sur la cusinière et la partie inférieure de la hotte ne doit pas etre inférieure a 50 cm pour les cusinières électriques et 65 cm pour les cusinières au gaz ou mixtes. Avant de proceder à l'installation, verifie eglement les distances minimum specifiées dans le manuel de la cusinière. Si les instructions d'installation de la cusinière spécifient une distance supérieure entre la cusinière et la hotte, cette distance doit etre observée.

RACCORDEMENT ELECTRIQU

Vérifiez que la tension électrique spécifiée sur la plaque signalétique de l'apparil correspond à la tension de secteur. Cette information figure sur la partie interieure de la hotte, sous le filtre àGRAISSES. Le remplacement du cable électrique (type H05 VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un centre d'entretien agréé. Si la hotte est équipée d'une fiche électrique, branchez cette fiche sur une prise conforme aux reglementations en vigueur et située à un emplacement accessible après l'installation. En l'absence de fiche (cablage direct sur le réseau électrique) ou si la prise n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau électrique en cas de surtension de catégorie III, conformément aux reglementations sur le cablage.

RECOMMANDATIONS GÉNÉRALES

Avant utilisation

Retirez les protections en carton, les films transparents et les étiquettes autocollantes presents sur les accessoires. Verifie que l'appareil n'a pas ete endommagé pendant le transport.

Durant l'utilisation

Pour éviter tout endommagement, ne place aucun poids sur l'appareil. Évitez d'exposer l'appareil aux agents atmosphériques.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Mise au rebut de l'emballage

Les matériaux d'emballage sont entierement recyclables et portent le symbole de recyclage L'emballage doit par consequenc est mis au rebut de facon responsable et en conformite avec les reglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à éviter des conséquences nuisibles pour l'environnement et la santé de l'homme.

Le symbole apposé sur le produit ou sur la documentation qui l'accompagne indique que cet apparéil ne doit pas être traité comme une ordre menagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des apparéils électriques et électroniques.

Mise au rebut des appareils menagers usage

Cet appeil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux prescriptions locales en matière d'élimination des déchets. Avant demettre voserappareil au rebut,coupez le cordon d'alimentation.
Pour toute information sur le traitement, la récapuration et le recyclage des apparils électroménagers, contactez le service municipal compétent, le service de collecte des déchets menagers ou le revendeur de l'appareil.

DIAGNOSTIC DES PANNES

L'appareil ne fonctionne pas :

• Verifier la présence d'alimentation secteur et le branchement de l'appareil sur secteur
• Mettre l'appareil hors tension et le remetre sous tension pour voir si le problème persiste.

Le niveau d'aspiration de la hotte est insuffisant :

• Vérifiez la vitesse d'aspiration sélectionnée et modifiez-la selon le besoin;
• Verifiez la proprete des filtrés
• Vérifiez si les bouches d'aération ne sont pas bloquées.

L'éclairage ne fonctionne pas;

• Vérifiez l'ampoule électrique et remplacez-la si nécessaire
• Vérifiez si l'ampoule électrique est bien installée.

SERVICE APRÈS-VENTE

Avant d'appeler le service après-vente :

1. Voyez si vous pouvez résoudre vous-meme le probleme avec I'aide des suggestions de la section « Diagnostic des pannes »
2. Mettez l'appareil hors tension, puis a nouveau sous tension pour voir si le problème persiste.

Si les contrôles ci-dessus ne corrigent pas le problème, contactez le service après-vente.

Precisez toujours:

• Une brève description du problème;
• Le type et le modele exacts de l'appareil
  Le numero de service (numéro qui figure après le mot « Service » sur la plaque signalétique), situé à l'intérieur de l'appareil. Le numero de service est également indiqué sur le livre de la garantie
• Voiture adresse complete
• Voitr numero de telephone.

SERVICE

Si des réparations sont requises, contactez in agent SAV agreé (pour garantir l'utilisation de pieces détaches identiques aux pieces d'origine et des réparations correctes).

NETTOYAGE

AVERTISSEMENT:

• N'utilisez jamais d'apparéil de nettoyage à la vapeur.
• Débranche l'appareil du réseau électrique.

REMARQUE IMPORTANTE : n'utilisez ni produits corrosifs ni détergents abrasifs. En cas de contact accidentel d'un tel produit avec l'appareil, essuyez-le immédiatement à l'aide d'un chiffon humide.

Nettoyez les surfaces à l'aide d'un chiffon humide. Si elles sont particulierement sales, utilisez de l'eau additionnee de quelques gouttes de liquide à vaisselle. Essuyez avec un chiffon sec.

REMARQUE IMPORTANTE : évitez d'utiliser des éponges abrasives ou des pailles de fer. À la longue, elles risqueraient d'endommager la surface émaillée.

• Utilisez des détergents spécifique concus pour le nettoyage de l'appareil et suivez les instructions du fabricant.

REMARQUE IMPORTANTE : nettoyez les filtres au moins une fois par mois afin d'éliminer tout résidu d'huile ou de graisse.

ENTRETIEN

ATTENTION :

• munissez-vous de gants de travail
• Débranchez l'appareil.

FILTRES A GRAISSES

Le filtré métallique à graisses a une durée illimitée et doit être lavé une fois par mois à la main ou au lave-vaisse à basse température et en selectionnant un cycle court. Le lavage au lave-vaisse peut provoquer une opacité du filtré à graisses, mais son pouvoir filtrant n'est en rien alteré.

Dégagez la poignée pour retarder le filtré.

Après l'avoir lavé et séché, procedez dans le sens contraire pour le remonter.

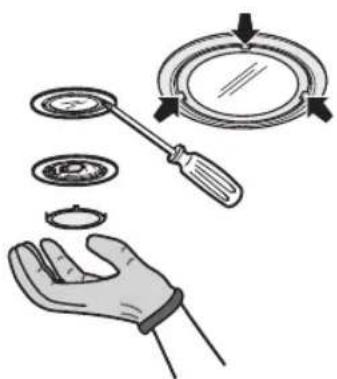

REMARQUE IMPORTANTE : Utilisez exclusivement des ampoules halogenes de 10 W MAX - G4.

1. Debranchez la hotter du secteur.
2. Dégagez le plafonnier à l'aide d'un petit tournevis permettant de faire délicatement levier à côté d'un des trois points indiqués sur la figure et extrayez le plafonnier.
3. Dégagez l'ampoule brûlée et insérez l'ampoule neuve.
4. Refermez le plafonnier (fixation par clippage).

FILTRE AUX CHARBONS ACTIFS

(seulement pour modèles à installation à recyclage) :

Lavez le filtré à charbon une fois par mois au lave-vaisselle, à la température la plus chaude, en utilisant un détergent pour lave-vaisselle. Il est conseilé de laver le filtré seul.

Après le lavage, avant de réutiliser le filtré à charbon, séchez-le au four à 100^ C pendant 10 minutes.

Remplacez le filtré à charbon tous les 3 ans.

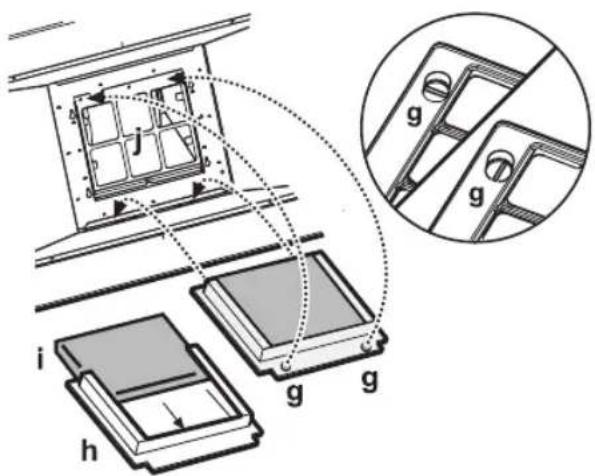

Montage du filtré au charbon:

1. Retirez le filtré à graisses.
2. Retirez le cadre de support du filtré en tournant les pommeaux "g" de 90^ .
3. Montez le filtré à charbon "i" à l'intérieur du cadre de support du filtré "h".

Procedez dans l'ordre inverse pour repositionner le cadre de maintain du filtre et le filtre àGRAISSE à leur place.

MATÉRIEL FOURNI AVEC L'APPAREIL

Déballez tous les composants; contrôle qu'ils sont au complet.

• Hotte assemblée avec moteur, ampoules et filtres à graisses installés.
• Instructions de montage et d'utilisation
• 1 bague de raccord
• Cheminées téléscopiques
• 1 gabarit de montage
• 6 chevilles murales 0.8mm
  -6vis05x45
• 1 serre-cable
  Cable d'alimentation
• 1 vis 03,5 x 9,5
  1 étrier de support de cheminées
• 1 deflecteur
  -4vis0,2,9x6,5

INSTALLATION - INSTRUCTIONS PRELIMINAIRS DE MONTAGE

La hotte est conque pour etre utilise en "Version Aspiration" ou "Version Recyclage".

Remarque: le modele avec valve electrique peut fonctionner uniquement en version "Aspirante" et le tuyau d'échévement doit être connecté à une unité périhérique d'aspiration.

Version aspiration

Les vapeurs sont aspiées et rejetées à l'extérieur par un conduit d'évacuation (non fourni) fixé au raccord de sortie d'air de la hotte.

Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation.

REMARQUE IMPORTANTE: S'il(s) est/sondéjàinstallé/s,retirez le(s)filtre(s) au charbon.

Version Recyclage

L'air est filtré en passant à travers un/des filtré(s) à charbon, puis recyclé dans la pièce.

REMARQUE IMPORTANTE: Vérifiez que le recyclage de l'air s'effectue de façon aisée.

Si la hotte n'est pas dotede filtré(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.

N'installez pas la hotte a proximite d'une zone tres sale, d'une fenetre, d'une porte ou d'une source de chaleur.

La hotte est equipede de tout le materiel neceassaire pour une installation sur la majeure partie des cloisons/plafonds. Il est necessaire de s'adresser a un technicien qualifie afin de s'assurer que le materiel est approprié au type de mur/plafond.

Les instructions en séquence numérique fournies ci-après se référent aux schémas figurant dans les dernières pages de ce manuel, avec leur numération respective.

Remarque : certaines instructions different en fonction des dimensions du produit en largeur ou en hauteur du compartment de la hotte, dans ce cas les differences d'installation sont indiquees tant sur le texte que sur les dessins.

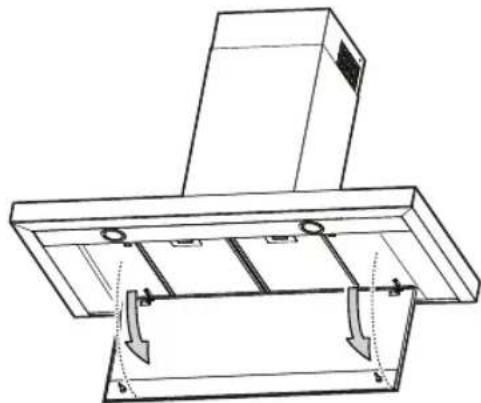

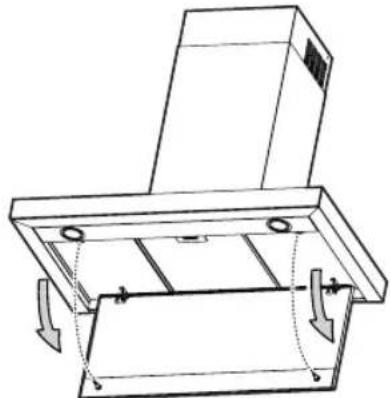

1. Tirez le panneau (COTÉ AVANT) fortement vers le bas.
2. Poussez le petit levier situé à droite du panneau vers la gauche.
3. Le décrocher des supports arrêté.
4. Tracez une ligne sur le mur, jusqu'au plafond, correspondant à l'axe de symétrie.
5. Taillez le gabarit au niveau de la ligne H6 et appliquez le schema de perçage mural (fixer avec un ruban adhésif) : la ligne verticale de centrage imprimée sur le gabarit doit correspondre à la ligne de centrage dessinée sur le mur. En outre, le bord inférieur horizontal du gabarit doit correspondre au bord inférieur de la hotte.

Pratiquez un orifice.

1. Retirez le gabarit de perçage, introduisez les chevilles et les vis, comme indiqué.
2. Vissez partiellement
3. Appliquez le support de cheminée sur le mur en contact avec le plafond. Percez les trous dans le mur et introduisez les chevilles, comme le montre la figure. Fixez l'étrier.
4. Uniquement pour version Aspirante - évacuation vers l'arrière : Percez un trou dans la cloison postérieure pour le passage du conduit d'évacuation.
5. Uniquement pour version Aspirante - évacuation vers le plafond: Percez un trou au plafond servant au passage du conduit d'évacuation.
6. Effectuez le raccordement electrique à l'alimentation de l'habitation.
7. Uniquement pour la version Filtrante: le déflecteur doit être fixé au support de fixation des cheminées.
8. Retirez le ruban de fixation du boitier de l'electronique de contrôle au compartment du moteur.

Remarque : le dessin est purement indicatif, le boitier pourrait etre temporairement fixe sur d'autres cotés du compartment moteur.

1. Retirez le(s) filtré(s) àGRAISSES.
2. Accrochez la hotte au mur.
3. Reglez la position de la hotte de maniere à ce qu'elle soit bien à l'horizontal.
4. Reglez la distance entre la hotte et le mur.
5. Marquez l'orifice (les orifices) de fixation définitive de la hotte comme indiqué.
6. Retirez la hotte du mur.
7. Percez etmettre en place les chevilles comme indiqué.
8. Raccroche la hotte au mur.
9. Fixez définitivement la hotte au mur avec des vis, comme indiqué.
10. Soulevez le boitier électricne en position verticale.
11. Fixez le boitier avec les vis partiellement visées sur le compartmente moteur.
12. Installez le cable electrique dans son logement.
13. Fixez le cable au serre-cable.

REMARQUE IMPORTANTE : cette opération est obligatoire. Elle sert à empêcher les débranchements accidentels du cable électrique.

Effectuez le branchement au réseau électrique domestique.

1. Effectuez le raccordement d'un conduit d'évacuation des fumées à la bague de raccordement, le conduit est orienté directement vers l'extérieur (version aspirante) ou vers le déflecteur (version filtrante).
2. Appliquez les cheminées sur le groupe d'aspiration jusqu'à le recouvrir complètement et introduisez-les dans le logement prévu à cet effet, au dessus de la hotte.
   29 Deposez la section supérieure et fixez les cheminées avec les vis comme indiqué.
3. Installé le filtré à carbone (uniquement pour la version filtrante, consultez le paragraphe Entretien - Filtre aux charbons actifs - Montage du filtré à carbone) et remontez le/les filtrés àGRAisses.
4. Accrochez le panneau à la hotte.
5. Bloquez le panneau avec le petit levier situé à droite du panneau.

Remarque: vérifie que le panneau soit parfaitement bloqué dans sa position.
33. Tournez le panneau pour recouvrir la zone d'aspiration, l'accrocher à la hotte en appuyant fortement.

REMARQUE IMPORTANTE: Verifiez toujours que le panneau est bien fixé à sa place.

Vérifiez le fonctionnement de la hotte en vous reférant au paragraphe description et utilisation de la hotte.

ENTRETIEN

AVERTISSEMENT :

• Débranche l'appareil du réseau électrique

Nettoyage du panneau d'aspiration périmétral

Démontage:

tirez le panneau (COTÉ AVANT) fortement vers le bas

Nettoyage:

le panneau d'aspiration doit être nettoyé aussi souvent que le filtré à graisses, avec un linge humide mouillé de détergents liquides neutres.

N'utilisez pas de substances abrasives.

REMARQUE IMPORTANTE: N'utilIZEZ PAS D'alCOOL

Montage:

le panneau doit être fixé à l'avant par encastrement sur les axes prévus à cet effet sur la surface de la hotte.

REMARQUE IMPORTANTE : Verifiez toujours que le panneau est bien fixé à sa place.

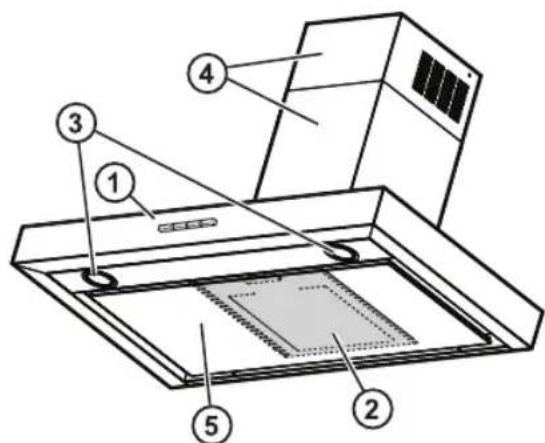

DESCRIPTION ET UTILISATION DE LA HOTTE

1. Bandeau de commandes.
2. Filtres antigraisse (au-dessus du panneau d'aspiration périmétral).
3. Ampoules halogenes.
4. Cheminée telescopique.
5. Panneau d'aspiration périmétral.

Bandeau de commandes

a. Interrupteur d'éclairage
b. Touche OFF/ON moteur et selection de la vitesse (puissance d'aspiration) minimum
c. Touche de selection de la vitesse (puissance d'aspiration) intermédiaire
d. Touche de selection de la vitesse (puissance d'aspiration) maximum

a

b

C

d

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
