CUBE 40GX - Receptor ROLAND - Manual de utilização gratuito

Tipo de produto	Amplificador de guitarra
Marca	Roland
Modelo	CUBE-40GX
Potência nominal de saída	40 W
Alto-falante	25 cm (10 polegadas) x 1
Canais	JC CLEAN, LEAD, SOLO (memorizável)
Tipos de amplificador COSM (canal LEAD)	ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME, DYNA AMP
Efeitos integrados	EFX (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE), DELAY (WARM, CLEAR), REVERB (SPRING, PLATE)
Afinador	Afinador cromático integrado (A=440 Hz), afinação manual e cromática
i-CUBE LINK	Conexão iPad/iPhone para gravação e reprodução
Conectores	INPUT (jack 6,35 mm), i-CUBE LINK/AUX IN (mini-jack 4 polos), RECORDING OUT/PHONES (jack estéreo 6,35 mm), FOOT SW (TRS), GA-FC (TRS)
Controles	POWER, JC CLEAN, LEAD, SOLO, TUNER, TAP, BASS, MIDDLE, TREBLE, EFX, DELAY, REVERB, MASTER; canal JC CLEAN: VOLUME; canal LEAD: TYPE, GAIN, VOLUME
Indicadores luminosos	JC CLEAN, LEAD, SOLO, EFX, DELAY, REVERB, TUNER, TAP
Alimentação	Rede elétrica (via adaptador AC incluído), consumo 43 W
Dimensões (L x P x A)	409 x 221 x 412 mm
Peso	9,4 kg
Acessórios incluídos	Manual de instruções, cabo de alimentação, cabo mini (4 polos), adesivo GA-FC
Opções (vendidas separadamente)	Pedal de chave BOSS FS-5U/FS-6, pedalboard GA-FC, pedal de expressão Roland EV-5 ou BOSS FV-500L/H
Manutenção e limpeza	Use um pano macio e seco. Não use benzina, diluente, álcool ou solventes. Desconecte antes da limpeza.
Segurança	Não abrir, não modificar. Use em superfície estável. Desconecte em caso de tempestade ou não uso prolongado. Respeite as instruções de ventilação (espaço mínimo 30 cm na frente, 20 cm nas laterais, 15 cm acima).
Reparabilidade e peças de reposição	Não reparar por conta própria. Contate o revendedor ou o centro de manutenção autorizado Roland. Alto-falante não substituível pelo usuário.

Perguntas frequentes - CUBE 40GX ROLAND

Como mudar de canal no CUBE-40GX?

Use os botões SELECT no painel frontal: JC CLEAN, LEAD e SOLO. Você também pode conectar um pedal de chave (BOSS FS-5U, FS-6) ou um pedalboard GA-FC (vendido separadamente) para mudar de canal com o pé. O indicador luminoso mostra o canal ativo.

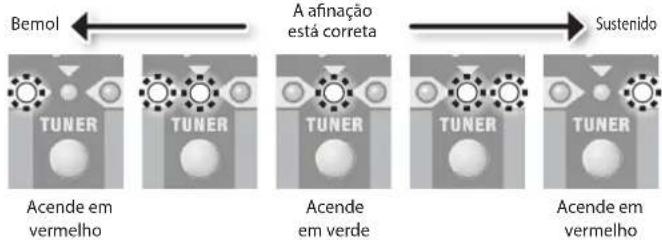

Como afinar minha guitarra com o CUBE-40GX?

Pressione o botão [TUNER] para ativar o afinador. O indicador acende e o som é cortado. Use o seletor TYPE para selecionar a corda (ex: 6E para mi grave). Toque a corda solta e ajuste até que a luz verde acenda. Pressione [TUNER] novamente para sair. No modo cromático (pressione e segure [TUNER]), a nota é detectada automaticamente.

Posso salvar minhas configurações de som?

Sim, use a memória SOLO (MEMORY). Selecione o canal JC CLEAN ou LEAD, ajuste os botões como desejar, então pressione e segure o botão [SOLO] por alguns segundos até o indicador piscar e depois ficar aceso. As configurações são salvas. Pressione [SOLO] para recuperá-las.

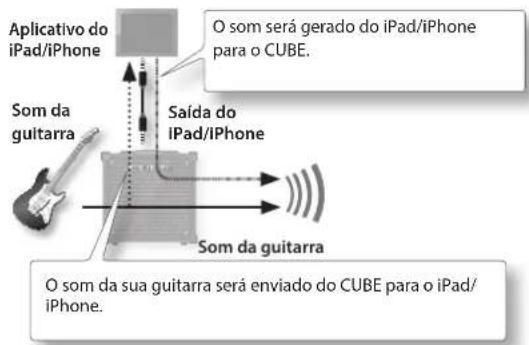

Como conectar um iPad ou iPhone?

Use o cabo mini 4 polos fornecido para conectar a tomada i-CUBE LINK do amplificador ao seu dispositivo iOS. Isso permite enviar o som da guitarra para um aplicativo de gravação e reproduzir o som do dispositivo através do amplificador. Certifique-se de que o volume esteja ajustado corretamente.

Quais são os tipos de amplificador COSM disponíveis?

O canal LEAD oferece 10 tipos: ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIER STACK, EXTREME e DYNA AMP. Cada um oferece uma coloração sonora distinta, do limpo ao muito saturado.

Posso usar fones de ouvido com o CUBE-40GX?

Sim, conecte fones de ouvido estéreo na tomada RECORDING OUT/PHONES. O alto-falante é então cortado, permitindo tocar em silêncio. O volume é ajustado com os botões VOLUME dos canais e o botão MASTER.

Como limpar o amplificador?

Use um pano macio e seco. Para sujeira persistente, umedeça levemente o pano com um detergente suave não abrasivo, depois seque com um pano seco. Nunca use benzina, diluente, álcool ou solvente, pois isso pode descolorir ou deformar o aparelho. Desconecte o cabo de alimentação antes da limpeza.

O que fazer em caso de mau funcionamento?

Desligue imediatamente o aparelho e desconecte o cabo de alimentação. Contate seu revendedor, o centro de manutenção Roland mais próximo ou um distribuidor autorizado. Não tente reparar ou abrir o aparelho por conta própria. Os sinais de mau funcionamento incluem: fumaça, odor incomum, líquido no aparelho, queda ou desempenho anormal.

Como restaurar as configurações de fábrica?

Mantenha pressionados os botões [LEAD] e [SOLO] (MEMORY) durante a inicialização. Todos os indicadores piscam e as configurações SOLO retornam aos valores padrão. O aparelho entra no modo de prioridade de memória (para efeitos com GA-FC).

Posso usar um pedal de expressão ou um pedal de chave?

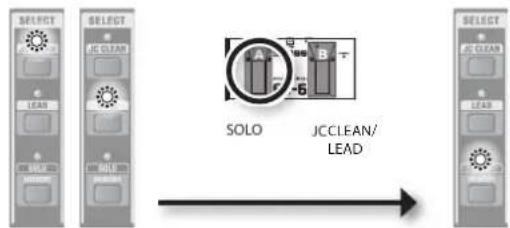

Sim. Para um pedal de chave de canais, conecte um BOSS FS-5U ou FS-6 na tomada FOOT SW (TRS). Para controle mais avançado (canais + efeitos), conecte o pedalboard GA-FC (vendido separadamente) na tomada GA-FC. Um pedal de expressão (Roland EV-5 ou BOSS FV-500L/H) pode ser conectado ao GA-FC para ajustar o volume.

MANUAL DE UTILIZADOR CUBE 40GX ROLAND

Manual do proprietário

(solo para CUBE-80GX)

Mando [PRESENCE] CUBE-80GX únicamente

Manual do Proprietário

Este Manual do Proprietário aplica-se aos modelos CUBE-20GX, CUBE-40GX e CUBE-80GX.

Um icone Apenas CUBE-20GX Apenas CUBE-40GX/80GX ou Apenas CUBE-80GX será usado para identificar as explicações pertinentes apenas a um modelo específico.

Excepcional capacidade de operação com um design de três canais que oferece JC CLEAN, LEAD e SOLO

• JC CLEAN proporciona um som limpo, LEAD pode ser alternado entre vários timbres e SOLO permite armazenar e carregar os ajustes para os seus próprios sons.
• ApenasCUBE-20GX O canal LEAD oferece seis efeitos de pedal: ACOUSTIC SIM, OVERDRIVE, DISTORTION, METAL, METAL STACK e o EXTREME original.
• ApenasCUBE-40GX/80GX O canal LEAD oferece um total de dez tipos de amplificador COSM, incluindo o "Dyna Amp" original.
• Um pedal (vendido separadamente) pode ser conectado, permitindo que você alterne canais com o pé.

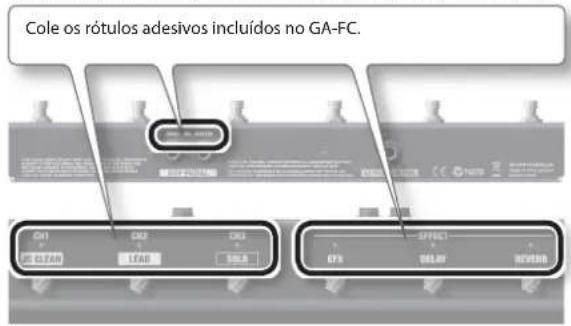

• Apenas CUBE-40GX/80GX Usando um controlador de pé GA (GA-FC; vendido separadamente), você pode alternar canais, bem como ligar/desligar EFX, DELAY e REVERB.
  • MASTER VOLUME possibilita o ajuste do volume geral.

COSM (EOSM Composite Object Sound Modeling) é a poderosa e inovadora tecnologia de modelagem de som da Roland. A tecnologia COSM analisa os muitos fatores que compõem o som original, como as características elétricas e físicas do modelo original, por exemplo, e depois gera um modelo digital capaz de reproduzir o mesmo som.

"EFX" oferece cinco tipos de efeitos, além de reverb e delay independentes (p. 6)

• A seção EFX integrada inclui cinco tipos de efeitos digitais: CHORUS, FLANGER, PHASER, TREMOLO e HEAVY OCTAVE.

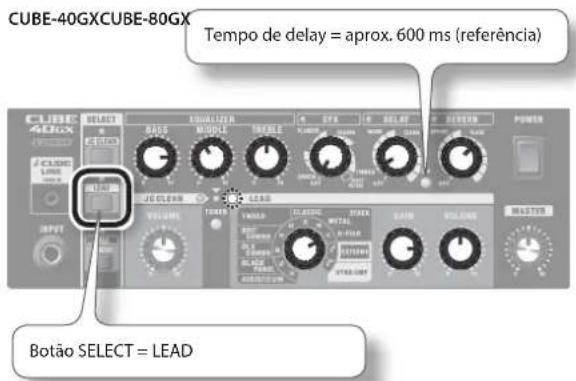

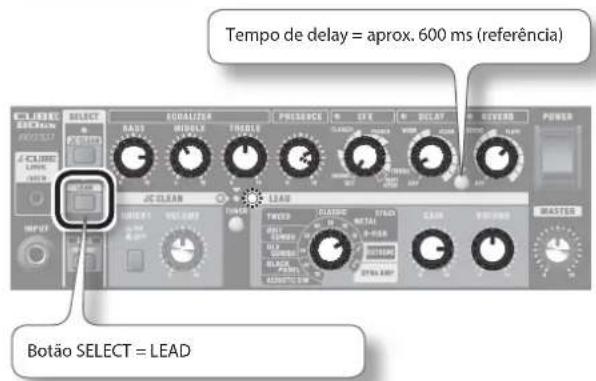

• DELAY e REVERB são independentes; escolha WARM ou CLEAR para o efeito de DELAY, e SPRING ou PLATE para o efeito de REVERB.

Uma função de afinador está incluída (p. 11)

• Há um afinador fácil de operar incorporado, permitindo a afinação com a guitarra conectada.
• Há suporte para afinação cromática.
• ApenasCUBE-40GX/80GX Há suporte também para afinação em bemol e guitarras de sete cordas.

O conector i-CUBE LINK possibilita a prática conveniente (p. 11)

- O conector i-CUBE LINK permite que você grave e reproduza usando um aplicativo para iPad/iPhone.

Antes de usar esta unidade, leia atentamente as seções intituladas "INSTRUÇÕES IMPORTANTES DE SEGURANÇA" (na parte interna da capa frontal), "USO SEGURO DA UNIDADE" (p. 2) e "OBSERVAÇÕES IMPORTANTES" (p. 3). Essas seções fornecem informações importantes sobre a operação correta da unidade. Além disso, para ter uma boa compreensão de todos os recursos da sua nova unidade, leia o Manual do Proprietário inteiro. Esse manual deverá ser guardado em local de fácil acesso para consultas futuras.

Copyright © 2013 ROLAND CORPORATION

Todos os direitos reservados. Nenhuma parte desta publicação poderá ser reproduzida de nenhuma forma sem permissão por escrito da ROLAND CORPORATION.

INSTRUÇÕES PARA A PREVENÇÃO DE INCÊNDIOS, CHOQUES ELÉTRICOS OU FERIMENTOS EM PESSOAS

	O símbolo △ alerta o usuário sobre instruções e avisos importantes. O significado específico do símbolo é determinado pela figura dentro do triângulo.No caso do símbolo à esquerda, ele é usado para cuidados gerais, avisos ou alertas de perligo.
	O símbolo ▼ alerta o usuário sobre as coisas que nunca devem ser feitas (proibidas). A coisa específica que não deve ser felta é indicada pela figura dentro do círculo.No caso do símbolo à esquerda, ele significa que o equipamento nunca deve ser desmontado.
	O símbolo ● alerta o usuário sobre as coisas que devem ser feitas. A coisa específica que deve ser felta é indicada pela figura dentro do círculo. No caso do símbolo à esquerda, ele significa que o plugue do cabo de força tem que ser desligado da tomada.

SEMPRE OBSERVE O SEGUINTE

! AVISO

Verifique se o cabo de força está aterrado

Conecte o cabo de força deste modelo a uma tomada com conexão de aterramento protetora.

Para desligar completamente a energia da unidade, tire o plugue da tomada

Mesmo com a chave de alimentação desligada, esta unidade não é separada completamente de sua fonte de energia principal. Quando a energia precisar

ser completamente desligada, desligue a chave de alimentação na unidade e tire o plugue da tomada. Por esse motivo, a tomada escolhida para conectar o plugue do cabo de força deve ser de fácil e pronto acesso.

(apenas para CUBE-80GX)

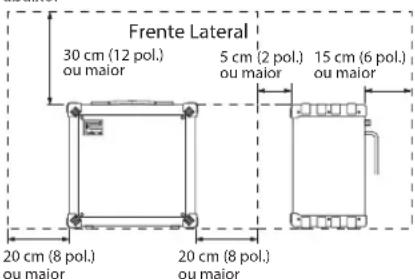

Reserve um espaço suficiente no local de montagem

Como esta unidade emite uma pequena quantidade de calor, ela não deve ser usada em um local que não cumpra os requisitos de espaço determinados abaixo.

Não desmonte ou faça qualquer modificação por conta própria

Não abra nem realize nenhuma modificação interna na unidade.

Não repare ou substitua peças por conta própria

Não tente reparar a unidade nem substituir peças internas (exceto quando este manual fornecer instruções específicas para isso). Para manutenção, entre em contato com o revendedor, o

Centro de Serviços da Roland mais próximo ou um distribuidor autorizado da Roland, conforme listado na página "Informações".

! AVISO

Não use ou armazene nos seguintes tipos de locais:

• Sujeitos a temperaturas extremas (por exemplo, luz solar direta em veículos fechados, próximo a um duto de aquecimento, em cima de um equipamento que gera calor);
• Molhados (por exemplo, banheiros, lavatórios ou pisos molhados);
• Expostos a vapor ou fumaça;
• Sujeitos à exposição ao sal;
  • Úmidos;
• Expostos à chuva;
• Empoeirados ou arenosos;
• Sujeitos a altos níveis de vibração e instabilidade.

Não coloque em local instável

Certifique-se de que a unidade esteja sempre sobre superfícies niveladas e estáveis. Nunca a coloque em suportes que possam tombar ou em superfícies inclinadas.

Conecte o cabo de força a uma tomada com a voltagem correta

A unidade deve estar conectada a uma fonte de alimentação exclusivamente do tipo descrito, conforme a especificação na parte traseira da unidade.

Use somente o cabo de força fornecido

Use somente o cabo de força incluído com a unidade. Além disso, o cabo de força fornecido não deve ser usado com nenhum outro dispositivo.

Não dobre o cabo de força, nem coloque objetos pesados sobre ele

Não dobre nem força excessivamente o cabo de força, nem coloque objetos pesados sobre ele. Isso pode danificar o cabo, provocando rompimentos nos componentes e curtos-circuitos.

Cabos danificados representam perigo de choque e incêndio!

Evite o uso prolongado com volume alto

Esta unidade, sozinha ou combinada com um amplificador e fones de ouvido ou alto-falantes, pode produzir níveis de som capazes de provocar perda permanente de audição. Não use por períodos longos

com volume alto ou em um nível desconfortável. Se você perceber perda de audição ou um chiado no ouvido, interrompa o uso imediatamente e procure um audiologista.

! AVISO

Não permita que objetos estranhos ou líquidos penetrem na unidade; nunca coloque recipientes com líquido sobre a unidade

Não coloque recipientes contendo líquidos (por exemplo, vasos de flores) sobre este produto. Nunca permita que objetos estranhos (por exemplo: objetos inflamáveis, moedas, fios) ou líquidos (por exemplo: água ou suco) penetrem neste produto. Isso pode causar curtos-circuitos, operação defeituosa ou outros tipos de mau funcionamento.

Desligue a unidade se ocorrer alguma anormalidade ou mau funcionamento

Desligue imediatamente a unidade, remova o cabo de força da tomada e procure o revendedor, o Centro

de Serviços Técnicos da Roland mais próximo ou um distribuidor autorizado da Roland, conforme listado na página "Informações", quando:

• O cabo de força ou o plugue estiverem danificados;
• Houver emissão de fumaça ou odor anormal;
• Objetos tiverem caído ou líquido for derramado em cima da unidade;
• A unidade tiver sido exposta à chuva (ou ter se molhado);
• A unidade não estiver operando normalmente ou apresentar uma mudança significativa de desempenho.

Adultos devem realizar a supervisão em locais onde houver crianças presentes

Ao usar a unidade em locais com presença de crianças, tenha cuidado para que a unidade não seja manuseada de forma incorreta. Um adulto deve sempre estar próximo para supervisionar e orienta

Não derrube ou submeta a impactos fortes

Proteja a unidade contra impactos fortes. (Não a derrube!)

Não ligue a unidade na mesma tomada junto com uma quantidade excessiva de dispositivos

Não force o cabo de força da unidade a compartilhar uma tomada com uma quantidade excessiva de dispositivos. Tenha cuidado especial ao usar cabos de extensão — a potência total usada por todos os dispositivos conectados nunca deverá ultrapassar a potência nominal (watts/ampères) do cabo de extensão. Cargas excessivas podem aquecer o isolamento do cabo, que pode derreter.

Não use em outro país

Antes de usar a unidade em um país estrangeiro, consulte seu revendedor, o Centro de Serviços da Roland mais próximo ou um distribuidor autorizado da Roland, conforme listado na página

! CUIDADO

Coloque em um local bem ventilado

O aparelho deve ser posicionado de modo que sua localização ou posição não interfira em sua ventilação adequada.

Ao desconectar o cabo de força, segure-o pelo plugue

Para evitar danos ao condutor, sempre segure o cabo de força pelo plugue ao desconectá-lo desta unidade ou da tomada elétrica.

Limpe o plugue do cabo de força periodicamente

Em intervalos regulares, você deve desconectar o cabo de força e limpá-lo com um pano seco para remover poeira e outros acúmulos nos contatos. Além disso, desconecte o cabo de força da

tomada sempre que a unidade permanecer sem uso por um período prolongado. Qualquer acúmulo de poeira entre o plugue e a tomada pode resultar em deficiência no isolamento e causar um incêndio.

! CUIDADO

Cuide dos cabos para manter a segurança

Procure evitar que fios e cabos fiquem embaracados. Além disso, todos os fios e cabos devem ser mantidos fora do alcance de crianças.

Evite pisar na unidade ou colocar objetos pesados sobre ela

Nunca pise ou coloque objetos pesados em cima da unidade.

Não conecte ou desconecte o cabo de força com as mãos molhadas

Nunca manipule o cabo de força ou seus plugues com as mãos molhadas ao conectá-los ou desconectá-los de uma tomada ou desta unidade.

Desconecte tudo antes de mover a unidade

Antes de mover a unidade, desconecte o plugue da tomada e todos os outros fios dos dispositivos externos.

! CUIDADO

Desconecte o cabo de força da tomada antes de limpar

Antes de limpar a unidade, desligue-a e desconecte o cabo de força da tomada (p. 7).

Se houver possibilidade de raios, desconecte o cabo de força da tomada

Sempre que suspeitar da possibilidade de raios em sua área, desconecte o plugue do cabo de força da tomada.

Prevenção contra queimaduras

Os respiradouros de refrigeração na parte traseira da unidade podem esquentar, por isso tome cuidado para evitar queimaduras.

Não remova a grade do alto-falante e o alto-falante

Não remova a grade do alto-falante e o alto-falante de nenhuma forma. O alto-falante não pode ser substituído pelo usuário. No interior do gabinete há risco de choque devido à presença de voltagen

OBSERVAÇÕES IMPORTANTES

Fonte de alimentação

• Não ligue esta unidade na mesma tomada elétrica que esteja sendo usada por aparelhos domésticos controlados por um inversor ou motor (como geladeira, máquina de lavar, forno de micro-ondas ou ar condicionado). Dependendo da forma como o aparelho estiver sendo usado, o ruído da fonte de alimentação poderá fazer com que a unidade não funcione corretamente ou poderá produzir ruídos. Se não for possível usar uma tomada separada, conecte um filtro de ruído da fonte de alimentação entre esta unidade e a tomada elétrica.
• Para evitar mau funcionamento e falha do equipamento, lembre-se sempre de desligar a energia de todo o equipamento antes de fazer qualquer conexão.

Posicionamento

• O uso desta unidade perto de amplificadores de potência (ou outros equipamentos com grandes transformadores) pode provocar um zumbido. Para atenuar o problema, mude a direção da unidade ou afaste-a da fonte de interferência.
• Este aparelho pode interferir na recepção de rádio e televisão. Ele não deve ser usado perto desses tipos de receptores.
• Poderão ocorrer ruídos caso dispositivos de comunicação sem fio, como telefones celulares, sejam utilizados perto desta unidade. Esse tipo de ruído pode ocorrer ao fazer ou receber uma chamada, ou durante uma conversa. Se esse tipo de problema ocorrer, mude os dispositivos sem fio de lugar, afastando-os da unidade, ou desligue-os.

• Não exponha a unidade à luz solar direta, nem a deixe próxima a aparelhos que irradiem calor, dentro de veículos fechados ou exposta a temperaturas elevadas. Além disso, não deixe dispositivos de iluminação, que normalmente são usados com a fonte de iluminação muito próxima da unidade (como luz de piano) ou refletores potentes, iluminarem a mesma área da unidade por longos períodos. O calor excessivo pode deformar ou descolorir a unidade.

• Ao mover a unidade de um local para outro onde a temperatura e/ou umidade seja diferente, goticulas de água (condensação) podem se formar no interior da unidade. Se você tentar usar a unidade nessas condições, isso poderá provocar danos ou mau funcionamento. Portanto, antes de usar a unidade, você deverá esperar algumas horas até que a condensação tenha evaporado por completo.

• Não deixe que borracha, vinil ou materiais similares permaneçam sobre esta unidade por períodos prolongados. Tais objetos podem descolorir ou afetar de maneira prejudicial o acabamento.
• Não cole adesivos, decalques ou similares neste instrumento. A remoção de tais materiais do instrumento pode danificar o acabamento exterior.
• Dependendo do material e da temperatura da superfície sobre a qual você colocar a unidade, os pés de borracha poderão perder a cor ou marcar a superfície. Você pode colocar um pedaço de feltro ou tecido sob os pés de borracha para evitar que isso aconteça. Se fizer isso, certifique-se de que a unidade não possa deslizar ou se mover acidentalmente.
• Não coloque recipientes ou qualquer outra coisa contendo líquido sobre esta unidade. Além disso, sempre que qualquer líquido cair sobre a superfície desta unidade, limpe imediatamente usando um pano seco e macio.

Manutenção

• Para a limpeza diária, passe um pano seco e macio ou levemente umedecido com água na unidade. Para remover sujeiras mais persistentes, use um pano umedecido com detergente suave, não abrasivo. Em seguida, seque a unidade completamente com um pano seco e macio.
• Nunca use benzina, tíner, álcool ou qualquer tipo de solvente, para evitar a possibilidade de descolorir e/ou deformar a unidade.

Precauções adicionais

• Tenha cuidado especial ao usar os botões, controles deslizantes ou outros controles da unidade, bem como os plugues e conectores. Manuseá-los de forma abrupta pode ocasionar mau funcionamento.
• Ao desconectar todos os cabos, segure no próprio conector — nunca puxe pelo cabo. Dessa forma, você evitará curtos-circuitos ou danos aos elementos internos do cabo.

• Um pouco de calor será irradiado pelo equipamento durante o funcionamento normal.

• Para evitar incomodar as pessoas nas proximidades, procure manter o volume da unidade em níveis razoáveis.

• Quando precisar transportar a unidade, use a embalagem original completa (incluindo o acolchoamento), se possível. Caso contrário, use materiais de embalagem equivalentes.
• Alguns cabos de conexão contêm resistores. Não use cabos com resistores para conectar a esta unidade. O uso de tais cabos pode prejudicar o nível do som, fazendo com que ele fique baixo ou impossível de ser ouvido. Para obter informações sobre especificações de cabos, entre em contato com o fabricante do cabo.

Direito de propriedade intelectual

• É proibido por lei fazer uma gravação de áudio, gravação de vídeo, cópia ou revisão de trabalho de terceiros protegido por direitos autorais (trabalhos musicais, trabalhos de vídeo, transmissões, gravações ao vivo, etc.), em parte ou na integra, e distribuir, vender, alugar, apresentar ou transmitir esse trabalho sem a permissão do proprietário dos direitos autorais.
• Não use este produto para finalidades que possam violar direitos autorais pertencentes a terceiros. Não assumimos nenhuma responsabilidade relacionada a qualquer violação de direitos autorais de terceiros decorrente do seu uso deste produto.
• MMP (Moore Microprocessor Portfolio) refere-se a um portfólio de patentes relacionado a uma arquitetura de microprocessadores, desenvolvida pela Technology Properties Limited (TPL). A Roland licenciou essa tecnologia do TPL Group.
• Roland, COSM e CUBE são marcas comerciais ou marcas registradas da Roland Corporation nos Estados Unidos e/ou em outros países.
• Os nomes de empresas e produtos que aparecem neste documento são marcas comerciais ou marcas registradas de seus respectivos proprietários.
• Os nomes de produtos mencionados neste documento são marcas comerciais ou marcas registradas de seus respectivos proprietários. Neste manual, esses nomes são usados porque é a maneira mais prática de descrever os sons simulados por meio da tecnologia COSM.
• iPad e iPhone são marcas registradas ou marcas comerciais da Apple Inc.

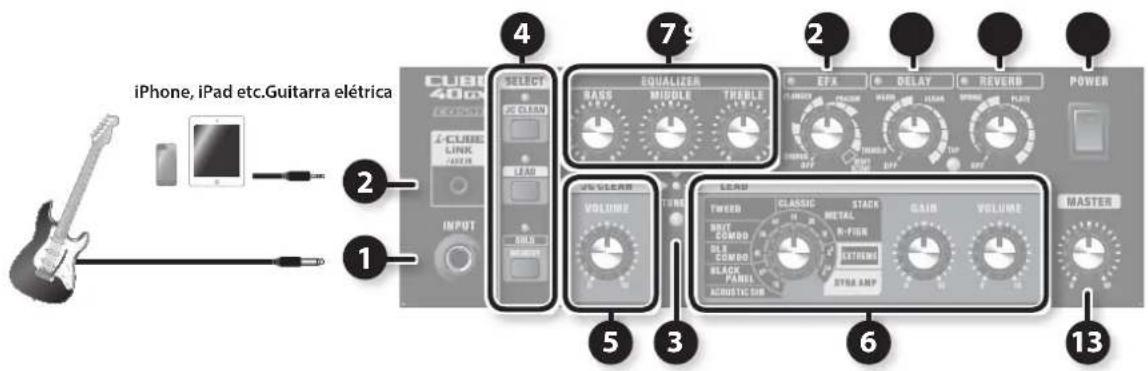

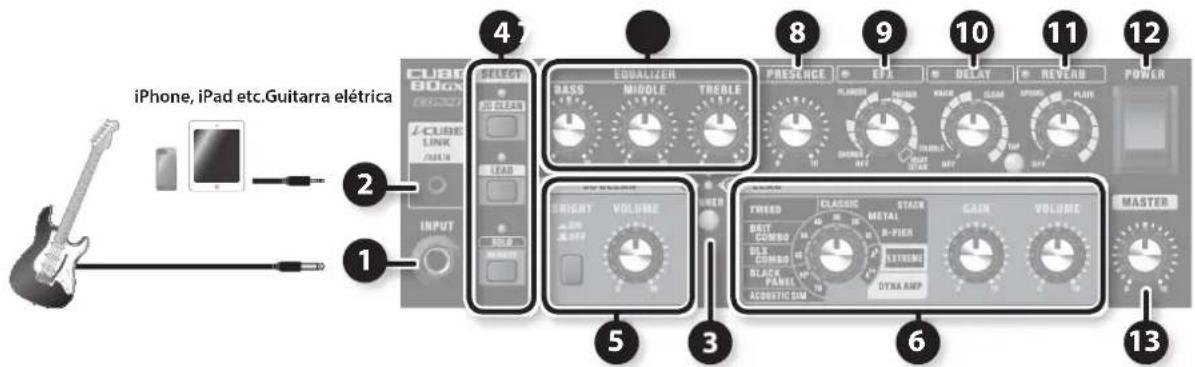

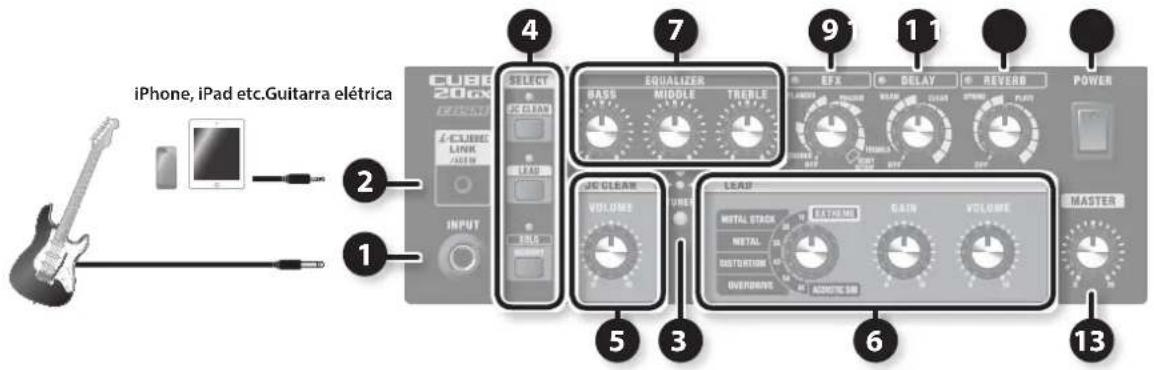

Painel de controle

CUBE-20GX

CUBE-40GX

CUBE-80GX

* Para evitar mau funcionamento e falha do equipamento, sempre abaixo o volume e desligue todas as unidades antes de fazer qualquer conexão.

3 Botão [TUNER]

Use quando quiser afinar a guitarra. Para obter detalhes, consulte "Uso da função de Afinador" (p. 11).

1 Conector INPUT

Conecte sua guitarra aqui.

Se você usar o cabo mini (4 polos) incluído para conectar seu iPad/iPhone, poderá usar a função i-CUBE LINK (p. 11).

AUX IN

Você pode usar um cabo mini estéreo disponível comercialmente para conectar seu reprodutor de áudio, iPad/iPhone ou outro dispositivo e ouvi-lo enquanto toca a guitarra.

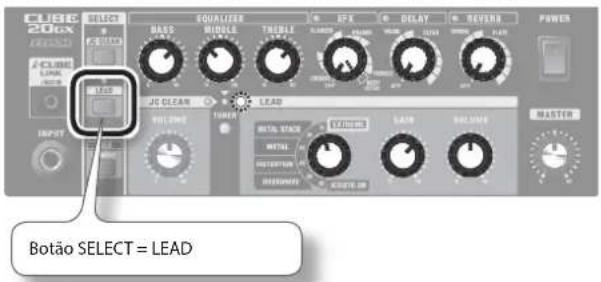

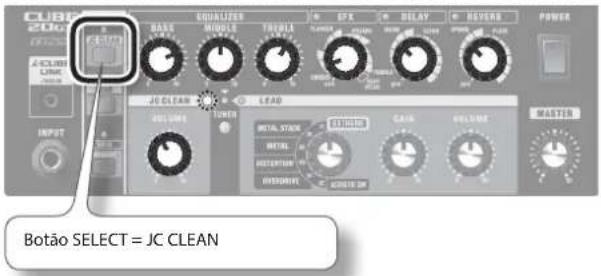

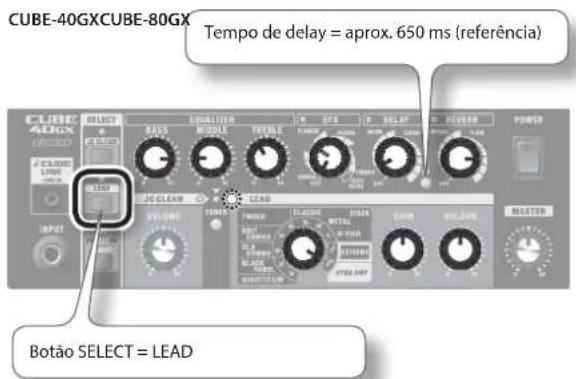

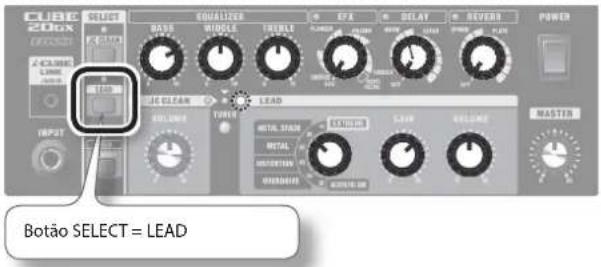

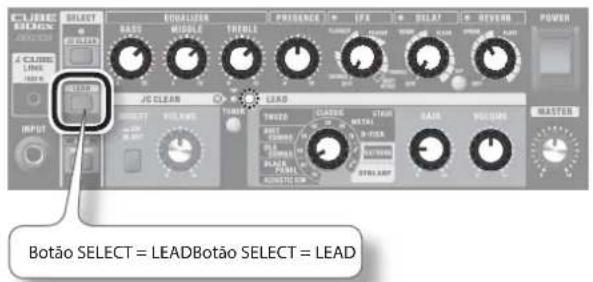

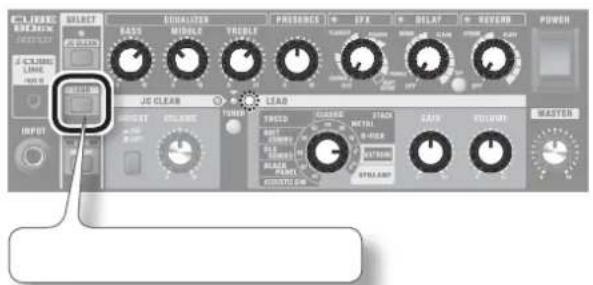

4 Botões SELECT

Use os botões SELECT para alternar rapidamente entre os três canais do CUBE: JC CLEAN, LEAD e SOLO.

Um indicador mostra o canal selecionado.

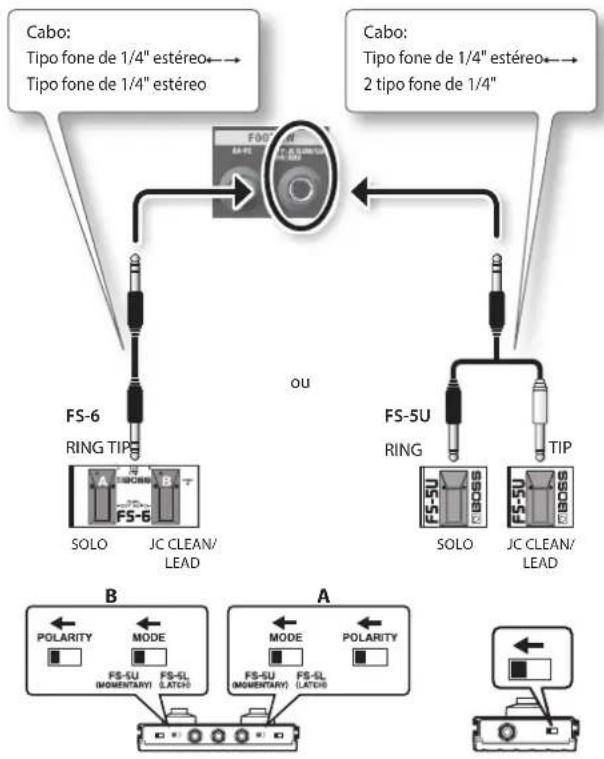

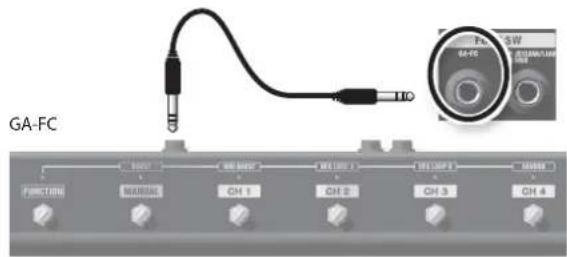

Você pode conectar um pedal

(BOSS FS-5U, FS-6; vendido separadamente) ou um controlador de pé GA (GA-FC; vendido separadamente Apenas CUBE-40GX/80GX)

e usá-lo para alternar canais (p. 8).

Botão [JC CLEAN]

Selecciona o canal JC CLEAN.

O ajuste atual dos botões determinará o som.

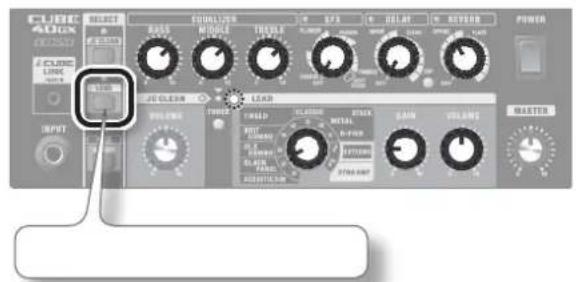

Botão [LEAD]

O ajuste atual dos botões determinará o som.

Botão [SOLO] (MEMORY)

Permite armazenar e carregar seus ajustes do painel (as posições dos botões além do botão [MASTER], bem como os ajustes de JC CLEAN e LEAD) (p. 10).

Você pode armazenar os ajustes do canal JC CLEAN ou do canal LEAD.

5 Canal JC CLEAN

Este é um modelo do famoso amplificador de guitarra JC-120 Jazz Chorus da Roland. O som superlimpo e uniforme oferece uma sensação de suavidade. Este amplificador é ideal para criar sons em combinação com um dispositivo de multiefeitos.

Chave [BRIGHT] Apenas CUBE-80GX

Deixa as faixas médias e altas mais brilhantes, proporcionando um som mais nítido.

Botão [VOLUME]

Ajusta o nível do volume do canal JC CLEAN.

Como uma função original no CUBE, este botão pode produzir um efeito crunch potente em níveis de volume próximos ao máximo.

6 Canal LEAD

Chave Type

* Se a função de Afinador estiver ligada (p. 11), use para selecionar a corda que está sendo afinada.

Apenas CUBE-20GX

Você pode selecionar entre estes seis tipos de amplificadores:

Tipo Explicação	COSM
ACOUSTIC SIM	Este modelo original do amplificador proporciona som acústico dinâmico de guitarra usando uma guitarra elétrica padrão.
OVERDRIVE	Som de distorção natural semelhante ao obtido aumentando todo o volume do amplificador.
DISTORTION	Distorção mais forte que OVERDRIVE.
METAL	Mais forte e mais pesada que DISTORTION, com mais sustain.
METAL STACK	Som muito encorpado como uma pilha de amplificadores Heavy Metal completa.
EXTREME	Som de alta potência proporcionando graves arrasadores e distorção intensa, porém preservando a definição clara do som.

Você pode selecionar entre estes dez tipos de amplificadores:

Tipo Explicação
ACOUSTIC SIM	Este é um tipo de amplificador original que inclui um simulador acústico.O uso deste simulador junto com um captador de bobina única na posição frontal produz uma qualidade de som ideal.Se você estiver usando captadores duplos, abaixo os controles BASS e MIDDLE do equalizador ligeiramente.
BLACK PANEL	Trata-se de um modelo elaborado a partir do amplificador clássico Fender Twin Reverb.Ele é usado em uma ampla variedade de estilos musicais, do country passando pelo blues, jazz e rock.Produz graves ricos e agudos radiantes.
DLX COMBO	Trata-se de um modelo elaborado a partir do amplificador Fender Deluxe Reverb.Este amplificador é usado em muitos gêneros, incluindo surf music, blues, country, jazz, soul e hard rock.Produz timbres nitidos e limpos e um overdrive faiscante em volumes altos.
BRIT COMBO	Trata-se do modelo elaborado a partir do Vox AC-30TB.É o amplificador de rock que criou o som de Liverpool dos anos 60.Produz uma ampla faixa de sons, do limpo até o overdrive.
TWEED	Trata-se de um modelo elaborado a partir do amplificador vintage Fender Tweed Bassman 4 x 10o Combo.Produz faixas médias a altas limpas com um grave encorpado, e seu efeito crunch exclusivo rendeu a ele uma legião de seguidores fiéis entre os guitarristas de blues e rock.
CLASSIC STACK	Trata-se de um modelo elaborado a partir de um Marshall JMP 1987.Foi muito usado no hard rock dos anos 70, e é o amplificador perfeito para um som de guitarra do mais puro rock'n'roll.
METAL STACK	Trata-se de um modelo elaborado a partir do Peavey EVH 5150.É um amplificador de alta potência, portanto mesmo em volumes baixos, é possível obter distorção e sustentação intensas.
R-FIER STACK	Trata-se do modelo de amplificador de alta potência elaborado a partir do Mesa/Boogie Rectifier.Este é um amplificador de altissima potência, capaz de produzir sons de trash metal, grunge e uma grande variedade de gêneros musicais.
EXTREME	Este amplificador original de alta potência proporciona graves arrasadores e distorção intensa, porém preservando a definição clara do som.
DYNA AMP	Trata-se de um tipo de amplificador original que permite obter mudanças de timbre sem precedentes, de acordo com a dinâmica do seu toque.Um toque suave produz um som de amplificador limpo e transparente, enquanto um toque forte resulta em um som de alta potência e com muita distorção.Uma vez que o som esteja distorcido, o timbre se altera de acordo com a força usada no toque, expandindo significativamente seu alcance de expressão.O ajuste do botão [GAIN] na posição ideal fornece o máximo de eficácia. Comece com o botão [GAIN] na posição central. Em seguida, ajuste o botão [GAIN] para que o toque suave produza um timbre limpo e o toque forte produza uma distorção intensa.

Botão [GAIN]

Ajusta o nível de distorção do canal LEAD.

Botão [VOLUME]

Ajusta o nível de volume do canal LEAD.

7 EQUALIZER

Botão [BASS]

Ajusta o nível de som da faixa de frequência grave.

Botão [MIDDLE]

Ajusta o nível de som da faixa de frequência média.

Botão [TREBLE]

Ajusta o nível de som da faixa de frequência aguda.

* Quando a chave Type do canal LEAD é ajustada como BLACK PANEL, DLX COMBO ou TWEED, o ajuste dos botões [BASS], [MIDDLE] e [TREBLE] todos como 0 (zero) interrompe todo o som.

8 PRESENCE

Botão [PRESENCE] Apenas CUBE-80GX

Proporciona aos médios e agudos um contorno mais reforçado. É eficaz quando você quer deixar o som mais estalado.

9 EFX

Botão [EFX]

Gire este botão para selecionar o efeito. Gire o botão para ajustar a intensidade do efeito aplicado.

O indicador acende quando ele é ligado e apaga quando é desligado.

* As graduações para cada efeito no painel são para referência. Não se esqueça de passar o som ao ajustar os efeitos.

Posição do botão	Explicação
CHORUS	Duplica o som original com uma leve desafinação, encormando o timbre final.
FLANGER Cria um	efeito semelhante a uma turbina de avião.
PHASER	Adiciona um sinal de mudança de fase ao som original, proporcionando uma sensação de efeito em espiral.
TREMOLO	Este efeito fatia e produz repetições cíclicas alterando o nível de volume.
HEAVY OCTAVE	Adiciona som uma oitava mais grave ao som original. Como é possível tocar acordes mesmo ao usar esse efeito, você pode usá-lo também para encorpar o som dos acordes tocados.

Isso pode ser ligado e desligado usando um controlador de pé GA (GA-FC; vendido separadamente).

10 DELAY

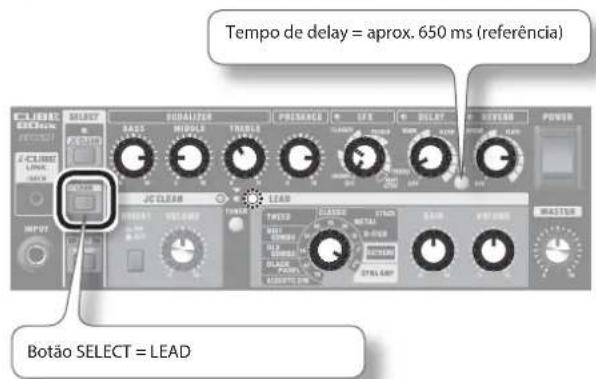

Botão [DELAY]

Você pode alternar o uso de dois tipos de delay (atraso) ao alterar a posição do botão. A posição do botão nessa faixa ajusta o volume do som de delay.

O indicador acende quando o delay é ligado e apaga quando o efeito é desligado.

* As graduações para cada efeito no painel são para referência. Não se esqueça de passar o som ao ajustar os efeitos.

Posição do botão	Explicação
WARM	Simulação de um delay analógico, vivo.Gire o botão para a direita para aumentar o som do efeito.
CLEAR	Um delay claro, com mínima degradação no som.Gire o botão para a direita para aumentar o som do efeito.

Apenas CUBE-20GX

O tempo do delay mudará de acordo com a posição do botão.

Você também pode ligar e desligar o delay usando um controlador de pé GA (GA-FC; vendido separadamente).

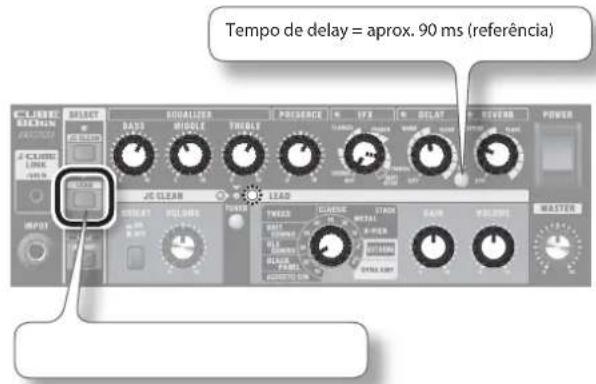

Botão [TAP] ApenasCUBE-40GX/80GX

Use para definir o tempo de delay (atraso). Quando você pressionar o botão duas vezes, o tempo de delay será definido com o intervalo de tempo em que o botão foi pressionado. O tempo máximo é de 2000 ms.

11 REVERB

Botão [REVERB]

Você pode alternar o uso de dois tipos de reverb (reverberação) ao alterar a posição do botão. A intensidade do efeito poderá ser ajustada variando a posição do botão.

O indicador acende quando o reverb é ligado e apaga quando o efeito é desligado.

* As graduações para cada efeito no painel são para referência. Não se esqueça de passar o som ao ajustar os efeitos.

Posição do botão	Explicação
SPRING	Modelo elaborado com base em reverb de mola.Produz as reverberações distintas de uma mola.Gire o botão no sentido horário para tornar o efeito progressivamente mais intenso.
PLATE	Efeito de reverb digital padrão, sem alterar as características do som original. Gire o botão no sentido horário para tornar o efeito progressivamente mais intenso.

Você também pode ligar e desligar o reverb usando um controlador de pé GA (GA-FC; vendido separadamente).

12 POWER

Chave [POWER]

Liga e desliga o amplificador.

13 MASTER

Botão [MASTER]

Ajusta o volume geral.

Painel traseiro

CUBE-20GX

CUBE-40GX

Conecte o cabo de força incluído.

* Use apenas o cabo de força que veio incluído com a unidade.

Pode ser usado como conector de saída para gravação ou como conector para fones de ouvido.

Apresenta simulação de alto-falante com tecnologia COSM, possibilitando a produção de um impressionante som de guitarra. Para ajustar o volume, use o botão [VOLUME] do canal JC CLEAN ou o canal LEAD, junto com o botão [MASTER].

* Se um plugue estiver inserido nesse conector, nenhum som sairá do alto-falante do CUBE. Isso é conveniente se você não quer que um som alto saia do alto-falante, como ao praticar durante a noite.

Ao usar como conector de saída para gravação

Use um plugue de fone monaural de 1/4" para conectar um gravador ou outro dispositivo de gravação.

Destina-se a conectar um sistema PA, gravador ou outro equipamento externo.

Apresenta simulação de alto-falante com tecnologia COSM, possibilitando a produção de um impressionante som de guitarra amplificado.

Pode ser usado junto com um sistema PA externo ou para gravar sua atuação via linha direta ao monitorar o som do alto-falante do CUBE.

Ajuste o nível de saída usando os botões [VOLUME] para os canais JC CLEAN e LEAD.

* O som do conector i-CUBE LINK/AUX IN não é gerado a partir do conector LINE OUT.

FOOT SW

Se um pedal (BOSS FS-5U ou FS-6; vendido separadamente) for conectado aqui, você poderá usar o pé para alternar os canais.

* Esta unidade está equipada com um conector tipo TRS cabeado da seguinte forma:

Chave Explicação
JC CLEAN/LEAD (TIP)	Alterna entre os canais JC CLEAN e LEAD.Se o canal SOLO está selecionado, alterna para o canal JC CLEAN.
SOLO (RING) Alterna para o canal SOLO.

JC CLEAN/LEAD (TIP)

• Se JC CLEAN estiver seleccionado, pressionar a chave [JC CLEAN/LEAD] (TIP) alternará para LEAD.
• Se LEAD estiver seleccionado, pressionar a chave [JC CLEAN/LEAD] (TIP) alternará para JC CLEAN.

Se quiser alternar para LEAD, pressione a chave [JC CLEAN/LEAD] (TIP) mais uma vez.

SOLO (RING)

- Se JC CLEAN ou LEAD estiver selecionado, pressionar a chave [SOLO] (RING) alternará para SOLO.

Você pode conectar o Roland GA-FC vendido separadamente para alternar canais e ligar/desligar efeitos.

Conexão do controlador de pé GA (GA-FC; vendido separadamente)

Ligue um cabo estéreo ao conector FOOT SW GA-FC do CUBE-40GX/CUBE-80GX.

* Sempre use um cabo estéreo.
* Use cabos que não contenham resistores.

Uso do GA-FC

Você pode usar o GA-FC para alternar entre JC CLEAN, LEAD e SOLO (MEMORY). Também pode ligar/desligar EFX, DELAY e REVERB.

Chave Explicação
JC CLEAN Seleciona o canal JC CLEAN.
LEAD Seleciona o canal LEAD.
SOLO Seleciona o canal SOLO.
EFX Liga/desliga EFX.
DELAY Liga/desliga DELAY.
REVERB	Liga/desliga REVERB.

* Uma vez desligado o EFX, DELAY ou REVERB pelo GA-FC, é necessário primeiramente posicionar o botão correspondente para a posição OFF para que os botões de EFX, DELAY ou REVERB do próprio amplificador sejam acionados novamente.

Uso dos pedais de expressão

Ao conectar pedais de expressão (Roland EV-5, BOSS FV-500L, BOSS FV-500H; vendidos separadamente), você pode alterar o volume de entrada e o volume geral por pedal.

Pedais de expressão

Conector	Explicação
INPUT VOL	Ajusta o volume de entrada.* O volume de entrada que é controlado pelo pedal de expressão ligado a este conector não pode ser ajustado no painel.
MASTER VOL	Ajusta o volume geral. Isso permite que você use alterações de volume como uma técnica de apresentação ou para emudecer o seu instrumento.* O volume geral que é controlado pelo pedal de expressão ligado a este conector é diferente do botão [MASTER] no painel.

Definição de volume mínimo (MINIMUM VOLUME) de um pedal de expressão

Com o botão [MINIMUM VOLUME] de um pedal de expressão, você pode ajustar o valor para quando o pedal é levantado completamente (valor mais baixo).

* Use apenas o pedal de expressão especificado (Roland EV-5, BOSS FV-500L, BOSS FV-500H; vendidos separadamente). Se conectar outros pedais de expressão, você correrá o risco de provocar mau funcionamento e/ou danos à unidade.

Modo de prioridade da memória/FC (EFX, DELAY, REVERB ligado/desligado)

É possível especificar como o EFX, DELAY e REVERB irão operar quando o canal for selecionado.

* O ajuste alterado será lembrado mesmo se você desligar a energia.

Modo de prioridade da memória (ajuste de fábrica)

Quando você selecionar SOLO, os ajustes armazenados de ligado/desligado terão prioridade.

Para fazer esse ajuste

Ligue o equipamento deixando pressionado o botão CUBE's [JC CLEAN].

* Mantenha o botão pressionado até que todos os LEDs pisquem.

Modo de prioridade do FC

Os status de ligado/desligado do GA-FC sempre terão prioridade quando você alternar os canais.

Para fazer esse ajuste

Ligue o equipamento deixando pressionado o botão CUBE's [LEAD].

* Mantenha o botão pressionado até que todos os LEDs pisquem.

Ligar/desligar o equipamento

* Quando tudo estiver conectado corretamente (p. 4–p. 9), siga o procedimento abaixo para ligar a energia. Se o equipamento for ligado na ordem errada, haverá o risco de provocar mau funcionamento ou falha do equipamento.

1. Verifique se o botão [MASTER] do CUBE e o volume de qualquer dispositivo conectado está ajustado para 0.

* Ajuste o botão [MASTER] para 0 antes de ligar qualquer aparelho ao conector INPUT ou i-CUBE LINK/AUX IN do CUBE.

1. Ligue a energia de todos os dispositivos ligados aos conectores INPUT e i-CUBE LINK/AUX IN do CUBE.

2. Ligue o CUBE.

* Antes de ligar/desligar a unidade, lembre-se sempre de abaixo o volume. Mesmo com o volume abaixo, você poderá ouvir algum som ao ligar/desligar a unidade. Entretanto, isso é normal e não indica mau funcionamento.

* Esta unidade está equipada com um circuito de proteção. É necessário um breve intervalo (alguns segundos) após ligar a unidade para que ela possa operar normalmente.

1. Ligue a energia dos dispositivos ligados aos conectores LINE OUT (Apenas CUBE-80GX) e RECORDING OUT/PHONES.

2. Ajuste os níveis de volume dos dispositivos.

Antes de desligar a energia, abaixo o volume de todos os dispositivos em seu sistema e, em seguida, DESLIGUE os dispositivos na ordem inversa à que foram ligados.

* Caso precise desligar a energia por completo, primeiro desligue a unidade e depois retire o cabo de força da tomada. Consulte "Para desligar completamente a energia da unidade, tire o plugue da tomada" (p. 2).

Uso do SOLO

O botão [SOLO] (MEMORY) pode armazenar os ajustes dos botões exceto o botão [MASTER] junto com os ajustes de [JC CLEAN] ou [LEAD].

Armazenamento dos ajustes do painel

Veja como armazenar os ajustes atuais dos botões.

OBSERVAÇÃO

• Quando você executar este procedimento, os ajustes armazenados anteriormente serão perdidos.
• Os ajustes armazenados poderão ser perdidos se você enviar o CUBE para manutenção, se ocorrer um mau funcionamento ou se uma operação incorreta for executada. Tome nota dos ajustes importantes para que não haja inconvenientes se eles forem perdidos. A Roland não se responsabiliza pela recuperação de ajustes perdidos, nem por quaisquer danos decorrentes de tal perda.

Armazenamento dos ajustes de JC CLEAN

1. Seleccione JC CLEAN e ajuste os botões conforme desejado.
2. Mantenha pressionado o botão [SOLO] (MEMORY) durante vários segundos.

Quando os ajustes forem armazenados, o indicador deixará de piscar e ficará aceso constantemente, e SOLO será selecionado.

CUBE-20GX

CUBE-40GX

CUBE-80GX

Armazenamento dos ajustes de LEAD

1. Seleccione LEAD e ajuste os botões conforme desejado.
2. Mantenha pressionado o botão [SOLO] (MEMORY) durante vários segundos.

Quando os ajustes forem armazenados, o indicador deixará de piscar e ficará aceso constantemente, e SOLO será selecionado.

CUBE-20GX

CUBE-40GX

CUBE-80GX

Carregamento dos ajustes armazenados

Veja como carregar as posições de canal e botões (ajustes).

1. Pressione o botão [SOLO] (MEMORY) para que fique aceso.

* Se você mexer em algum botão após carregar os ajustes da memória, os ajustes mudarão para as posições dos botões.
* Ao você operar um botão, o indicador SOLO ficará aceso brevemente quando a posição do botão corresponder ao ajuste armazenado.

Edição e armazenamento de SOLO

1. Seleccione SOLO e ajuste os botões conforme desejado.
2. Mantenha pressionado o botão [SOLO] (MEMORY) durante vários segundos.

Quando os ajustes forem armazenados, o indicador deixará de piscar e ficará aceso constantemente.

Uso da função de Afinador

Os modelos CUBE são equipados com uma função de afinador. Além da afinação manual, você também pode usá-la como um afinador cromático.

* Use a afinação manual quando as cordas estiverem consideravelmente desafinadas (por exemplo, após trocá-las).

* A ilustração mostra o CUBE-80GX

Afinação manual

1. Pressione o botão [TUNER].

A unidade entrará no modo de Afinador e o botão [TUNER] se acenderá.

* Nenhum som sairá do alto-falante ou de qualquer um dos conectores.
* Os sons de entrada no conector i-CUBE LINK/AUX IN são reproduzidos.

2. Use a chave TYPE para selecionar a corda que você deseja afinar.

Posição do botão	Corda (nome da nota)
7B	Sétima corda solta de uma guitarra de sete cordas (B)
6Eb	Sexta corda solta (semitom abaixo) (E b)
6E Sexta corda solta (E)
5A Quinta corda solta (A)
4D Quarta corda solta (D)
3G Terceira corda solta (G)
2B	Segunda corda solta (B)
1E Primeira corda solta (E)
Ab	Quinta corda solta (semitom abaixo) (A b)
Abb	Quinta corda solta (um tom inteiro abaixo) (G)

* A altura de referência é A = 440 Hz. Isso não pode ser mudado.

3. Toque uma única nota na corda solta que você deseja afinar.

Afine a corda até que o indicador verde se acenda.
* O indicador vermelho piscará se a altura estiver significativamente desafinada.

4. Ao terminar a afinação, pressione o botão [TUNER] novamente.

Afinação cromática

Se você pressionar o botão [TUNER] por um segundo ou mais, ele piscará e a unidade poderá ser usada como um "afinador cromático", determinando automaticamente o nome da nota mais próxima da que foi tocada.

Assim como a afinação manual, a afinação cromática permite que você toque uma única nota na corda que deseja afinar. Afine a corda até que o indicador verde se acenda.

Uso do i-CUBE LINK

O "i-CUBE LINK" permite que você use o cabo mini incluído (4 polos) para conectar seu iPad/iPhone, a fim de que o áudio possa ser reproduzido do iPad/iPhone enquanto o som da guitarra tocando no CUBE é enviado para o iPad/iPhone.

Essa função permite o uso de um aplicativo do iPad/iPhone para gravar e reproduzir o som da sua guitarra.

* Se quiser ouvir apenas o som emitido pelo iPad/iPhone, gire o botão [VOLUME] de cada canal até o mínimo.

Para obter detalhes sobre o i-CUBE LINK e sobre os aplicativos do iPhone/iPad que podem usar o i-CUBE LINK, consulte o site da Roland.

http://www.roland.com.br/

Restauração dos ajustes de fábrica

Veja como os ajustes armazenados no CUBE podem ser retornados à sua condição de ajuste de fábrica.

1. Mantendo os botões [LEAD] e [SOLO] (MEMORY) pressionados, ligue a energia.

• Todos os indicadores piscarão, e os ajustes armazenados em SOLO retornarão a seu estado definido de fábrica.
• O CUBE retornará ao modo de prioridade da memória (p. 9) (Apenas CUBE-40GX/80GX).

Exemplos de ajuste (CUBE-20GX)

Extreme

Som extremo com distorção intensa.

É um som de alta potência com graves reforçados e agudos definidos.

É possível obter variações no som movendo o botão [MIDDLE].

Se você ligar HEAVY OCTAVE, poderá obter uma sensação de distorção ainda maior nos graves.

Space Clean

É um som transparente que usa efeitos espaciais.

Para o som JC CLEAN que simula o JC-120, adiciona chorus, delay longo e reverb.

O uso desse ajuste com uma guitarra equipada com captadores single cria arpeggios e acordes dedilhados de excelente sonoridade.

Dependendo da frase sendo reproduzida, pode ser eficaz ajustar o tempo de delay como mais lento do que o andamento da frase.

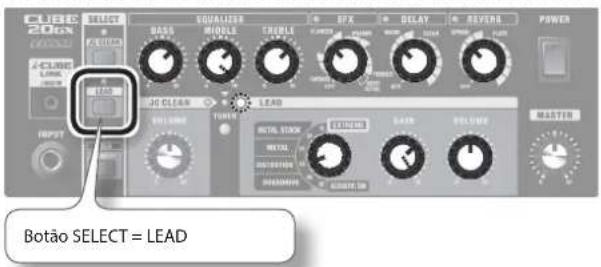

Power Grunge

Produz som imensamente distorcido, muito agudo e de textura áspera.

O ajuste do botão [GAIN] para evitar distorção excessiva do som da guitarra resulta em um som direto, com harmonias brilhantes e acordes potentes.

Também é possível adicionar FLANGER para produzir um som com poderoso efeito de vertigem, muito parecido com o som de um jato.

Além disso, o uso do captador frontal da guitarra e a elevação dos botões [GAIN] e [MIDDLE] resulta em um som principal encorpado, com uma longa sustentação.

Alternative Metal

Som perfeito para refrãos pesados, agudos.

Selecione o METAL STACK de alta potência e use o equalizador para reforçar ainda mais os graves.

Se usado com captador humbucker na posição traseira, resulta em um efeito de distorção extrema.

Além disso, é possível adicionar um longo delay para usá-lo em solos de grande sustentação.

Exemplos de ajuste (CUBE-40GX/CUBE-80GX)

* Para obter informações sobre como ajustar o tempo de delay, consulte "DELAY" (p. 6).

Extreme

CUBE-40GXCUBE-80GX

Som extremo com distorção intensa.

É um som de alta potência com graves reforçados e agudos definidos.

É possível obter variações no som movendo o botão [MIDDLE].

Se você ligar HEAVY OCTAVE, poderá obter uma sensação de distorção ainda maior nos graves.

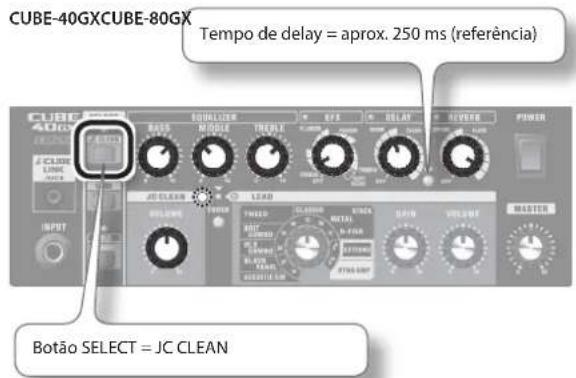

Space Clean

É um som transparente que usa efeitos espaciais.

Use o amplificador JC CLEAN, elaborado com base no Roland JC-120, e adicione chorus, delay longo e reverb.

O uso desse ajuste com uma guitarra que tem captadores de bobina única cria arpeggios e acordes dedilhados de bela ressonância. Se estiver usando uma guitarra com captadores duplos no CUBE-80GX, gire o botão [BRIGHT] para ON para obter um som aberto e brilhante.

A definição do tempo de delay com um valor que faz com que o som seja ouvido ligeiramente antes do andamento da frase sendo tocada produz um som mais encorpado.

Surf Line

CUBE-40GXCUBE-80GX

Este som é perfeito para a surf music que se popularizou na década de 60.

O uso desse ajuste com uma guitarra que tem captadores single cria um som estridente.

A aplicação de reverb de mola profundo e o uso de toque abafado e execuções cromáticas (toque abafado com glissandos) produz o som clássico do surfe.

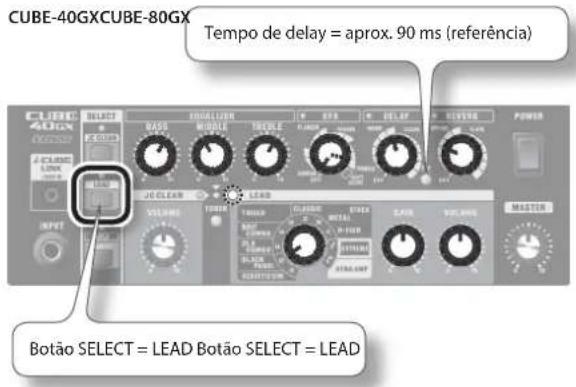

Rockabilly Slap

Este é o som de eco slapback usado no rockabilly e no country.

O amplificador BLACK PANEL produz um som limpo que é vivo e doce, com médios e agudos potentes amparados por um grave encorpado.

Ao tornar graves e agudos mais proeminentes, mantendo-os balanceados, e também suprimindo os médios se necessário, você pode enfatizar ainda mais a ressonância da guitarra.

O som de uma guitarra com captadores single e aplicação de tremolo pesado e reverb também é muito distinto.

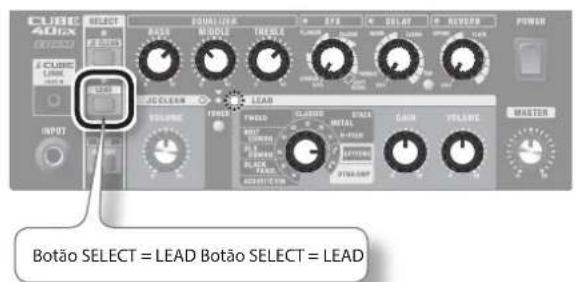

Loud Metal

Este som produz reverberações de graves pesadas quando as cordas graves são tocadas abafadas, e sustentação presente quando acordes são tocados.

Tocar com um captador humbucker do braço produz uma distorção ainda mais extrema. Além disso, você pode deixar o som ainda mais pesado usando a afinação mais grave ou outros ajustes.

Quando quiser tornar a distorção mais intensa no CUBE-80GX, reforce o ajuste de [PRESENCE]. Além disso, quando você estiver usando isso como som principal, a elevação dos médios e a aplicação de um delay longo produzirá um som encorpado com sustentação.

Dynamic Style

DYNA AMP é um amplificador original que usa intensidade de toque relativa para criar alterações na profundidade da distorção.

Primeiro, ajuste o botão [GAIN] para que um timbre limpo seja obtido com um toque suave e uma distorção intensa seja produzida com um toque forte. Agora, a combinação de arpeggios tocada gentilmente junto com acordes e solos de toque firme resulta em um som de guitarra altamente dinâmico. Para criar um som mais amplo e aberto no CUBE-80GX, corte os médios e eleve os graves e a presença. O uso disso em combinação com o EFX e também delay e reverb cria um som com uma sensação de escala ainda maior.

CUBE-20GX

CUBE-40GX

	CUBE-20GX CUBE-40GX CUBE-80GX
Saída de potência nominal	20 W 40 W 80 W
Nível de entrada nominal (1 kHz)	INPUT: -10 dBu INPUT: -10 dBu INPUT: -10 dBu
	i-CUBE LINK/AUX IN: -10 dBu i-CUBE LINK/AUX IN: -10 dBu i-CUBE LINK/AUX IN: -10 dBu
Impedância de entrada INPUT: 1 M ohm INPUT: 1 M ohm INPUT: 1 M ohm
Alto-falante 1 de 20 cm (8 polegadas) 1 de 25 cm (10 polegadas) 1 de 30 cm (12 polegadas)
Controles	Chave POWERBotão JC CLEANBotão LEADBotão SOLO (MEMORY)Botão TUNERBotão BASSBotão MIDDLEBotão TREBLEBotão EFX (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE)Botão DELAY (WARM, CLEAR)Botão REVERB (SPRING, PLATE)Botão MASTER	Chave POWERBotão JC CLEANBotão LEADBotão SOLO (MEMORY)Botão TUNERBotão TAPBotão BASSBotão MIDDLEBotão TREBLEBotão EFX (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE)Botão DELAY (WARM, CLEAR)Botão REVERB (SPRING, PLATE)Botão MASTER	Chave POWERBotão JC CLEANBotão LEADBotão SOLO (MEMORY)Botão TUNERBotão TAPBotão BASSBotão MIDDLE Botão TREBLE Botão PRESENCE Botão EFX (CHORUS, FLANGER, PHASER, TREMOLO, HEAVY OCTAVE) Botão DELAY (WARM, CLEAR) Botão REVERB (SPRING, PLATE) Botão MASTER
	[Canal JC CLEAN]Botão VOLUME	[Canal JC CLEAN]Botão VOLUME	[Canal JC CLEAN]Chave BRIGHTBotão VOLUME
	[Canal LEAD]Chave TYPE (ACOUSTIC SIM, OVERDRIVE, DISTORTION, METAL, METAL STACK, EXTREME)Botão GAINBotão VOLUME	[Canal LEAD]Chave TYPE (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIRE STACK, EXTREME, DYNA AMP)Botão GAINBotão VOLUME	[Canal LEAD]Chave TYPE (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TWEED, CLASSIC STACK, METAL STACK, R-FIRE STACK, EXTREME, DYNA AMP)Botão GAINBotão VOLUME
Indicadores	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER, TAP	JC CLEAN, LEAD, SOLO (MEMORY), EFX, DELAY, REVERB, TUNER, TAP
Conectores	Conector INPUT: tipo fone de 1/4 de polegadaConector i-CUBE LINK/AUX IN: tipo fone miniatura de 4 polosConector RECORDING OUT/PHONES: tipo fone de 1/4 de polegada estéreoConector FOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO): tipo fone TRS de 1/4 de polegadaConector AC IN	Conector INPUT: tipo fone de 1/4 de polegadaConector i-CUBE LINK/AUX IN: tipo fone miniatura de 4 polosConector RECORDING OUT/PHONES: tipo fone de 1/4 de polegada estéreoConector FOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO): tipo fone TRS de 1/4 de polegadaConector FOOT SW (GA-FC): tipo fone TRS de 1/4 de polegadaConector AC IN	Conector INPUT: tipo fone de 1/4 de polegadaConector i-CUBE LINK/AUX IN: tipo fone miniatura de 4 polosConector RECORDING OUT/PHONES: tipo fone de 1/4 de polegada estéreoConector LINE OUT: tipo fone de 1/4 de polegadaConector FOOT SW (TIP: JC CLEAN/LEAD, RING: SOLO): tipo fone TRS de 1/4 de polegadaConector FOOT SW (GA-FC): tipo fone TRS de 1/4 de polegadaConector AC IN
Consumo de energia	24 W 43 W 75 W
Dimensões	378 (W) x 221 (D) x 384 (H) mm	409 (W) x 221 (D) x 412 (H) mm	441 (W) x 247 (D) x 433 (H) mm
Peso	7.6 kg	9.4 kg	14.2 kg
Acessórios	Manual do ProprietárioCabo de forçaCabo mini (tipo fone miniatura de 4 polos)	Manual do ProprietárioCabo de forçaCabo mini (tipo fone miniatura de 4 polos)Adesivo GA-FC	Manual do ProprietárioCabo de forçaCabo mini (tipo fone miniatura de 4 polos)Adesivo GA-FC
Opcionais (vendidos separadamente)	Pedal (BOSS FS-5U, BOSS FS-6)	Pedal (BOSS FS-5U, BOSS FS-6)Controlador de pé GA (GA-FC)	Pedal (BOSS FS-5U, BOSS FS-6)Controlador de pé GA (GA-FC)

* 0 dBu = 0,775 Vrms
* Com a finalidade de aprimorar o produto, as especificações e/ou aparência desta unidade estão sujeitas a alterações sem prévio aviso.

Diagrama de blocos

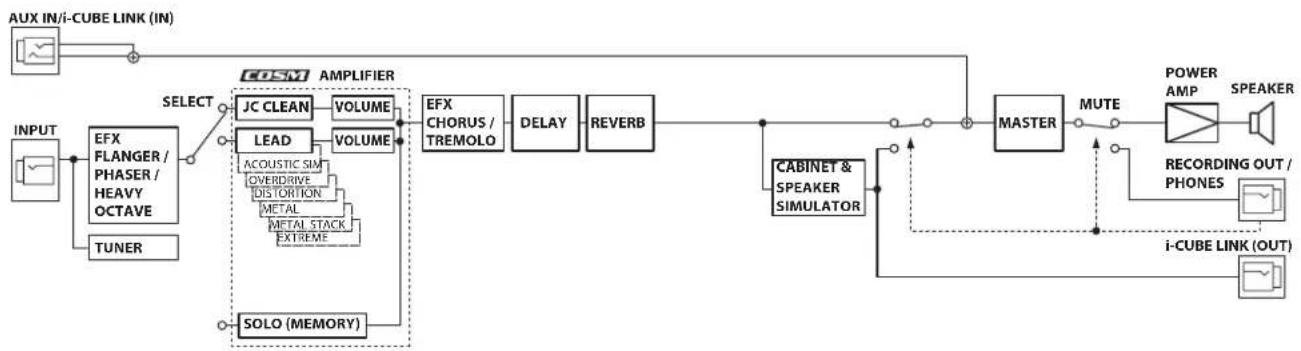

CUBE-20GX


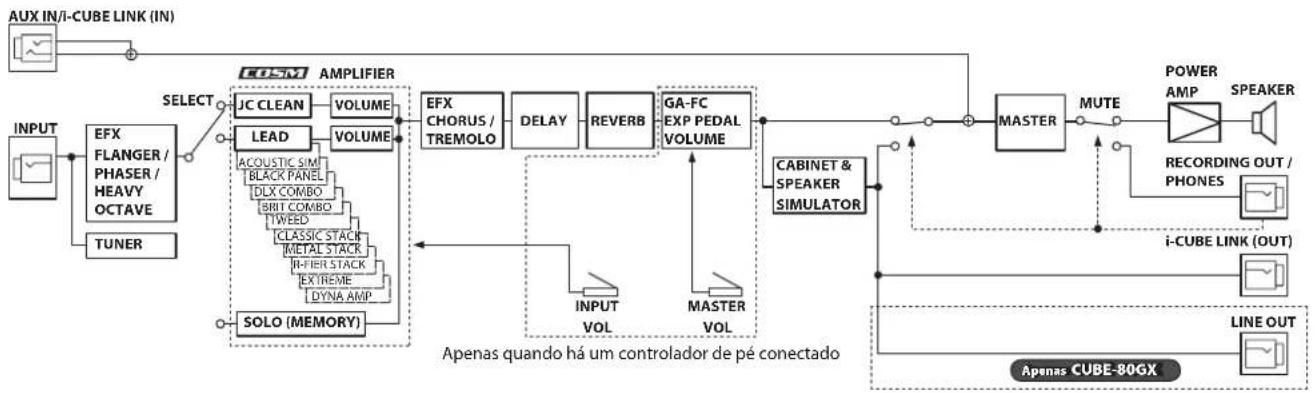

CUBE-40GX/CUBE-80GX

Este símbolo indica que nos países da UE, a recolha deste produto deverá ser feita separadamente do lixo doméstico, de acordo com os regulamentos de cada região. Os produtos que apresentem este símbolo não deverão ser eliminados juntamente com o lixo doméstico.
