MANUAL DE UTILIZADOR LabelWriter 400 DYMO

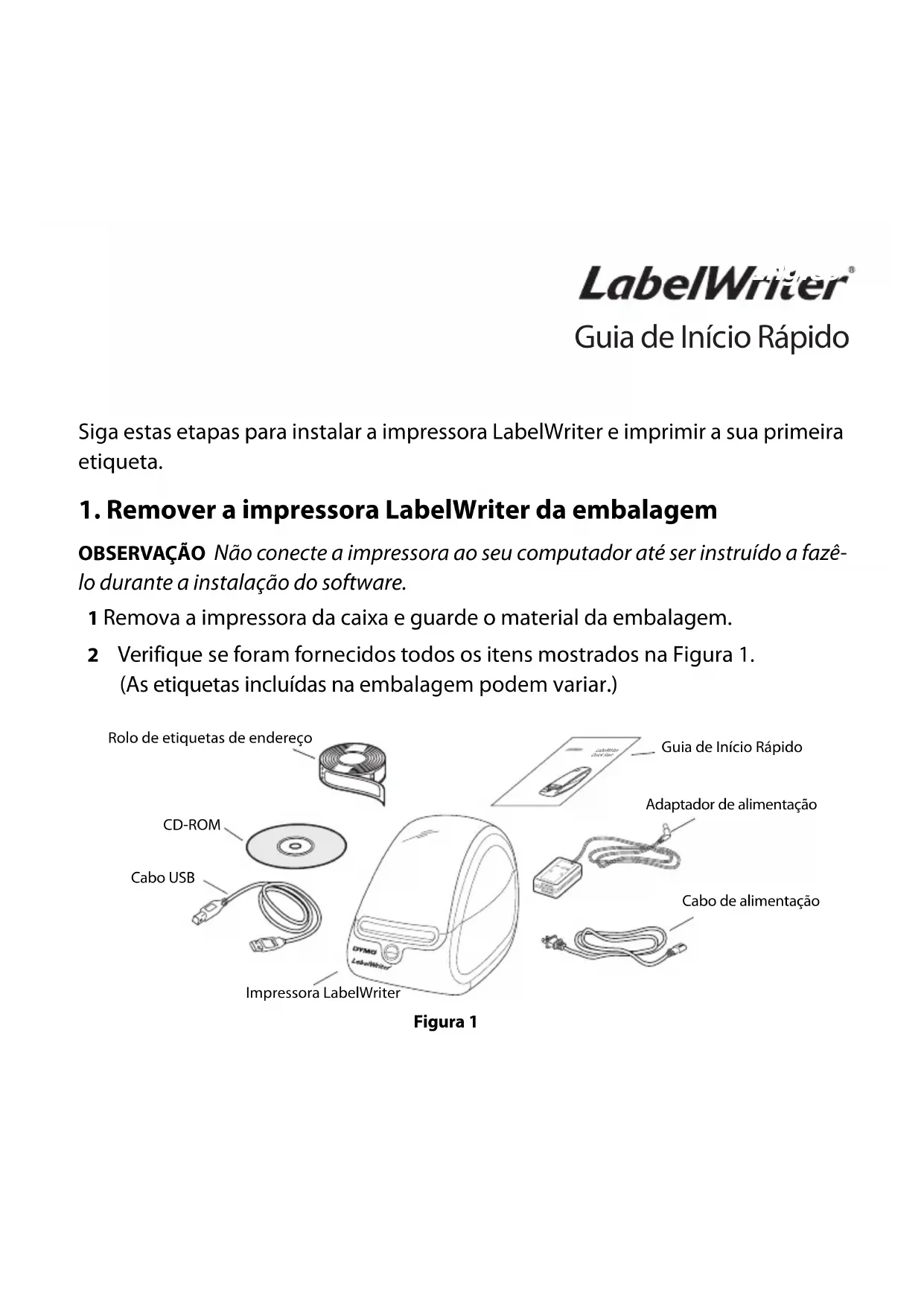

1. Remover a impressora LabelWriter da embalagem

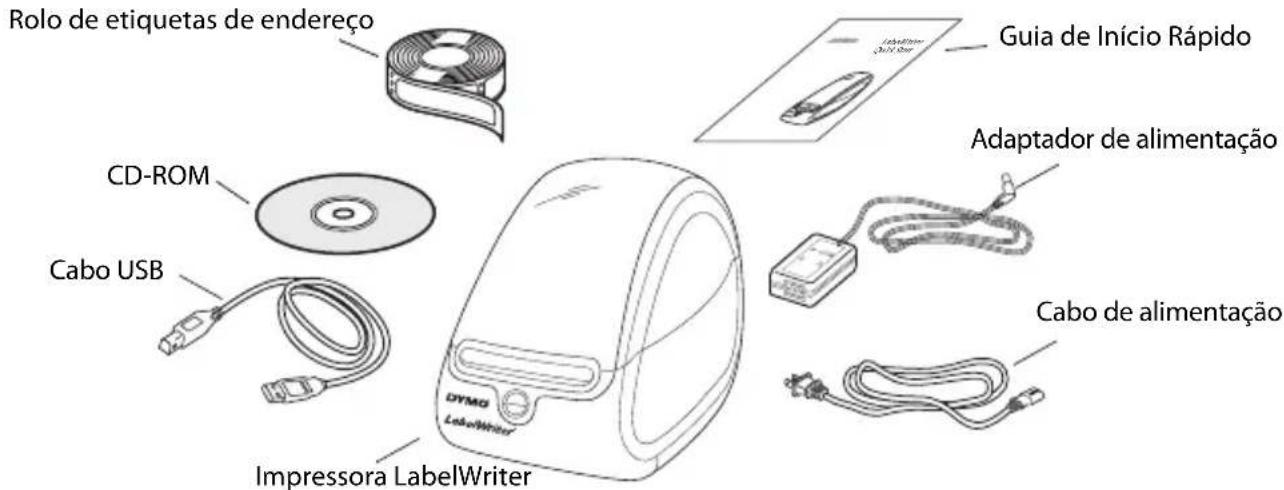

OBSERVAÇÃO Não conecte a impressora ao seu computador até ser instruído a fazê- lo durante a instalação do software. 1 Remova a impressora da caixa e guarde o material da embalagem. 2 Verifique se foram fornecidos todos os itens mostrados na Figura 1. (As etiquetas incluídas na embalagem podem variar.)

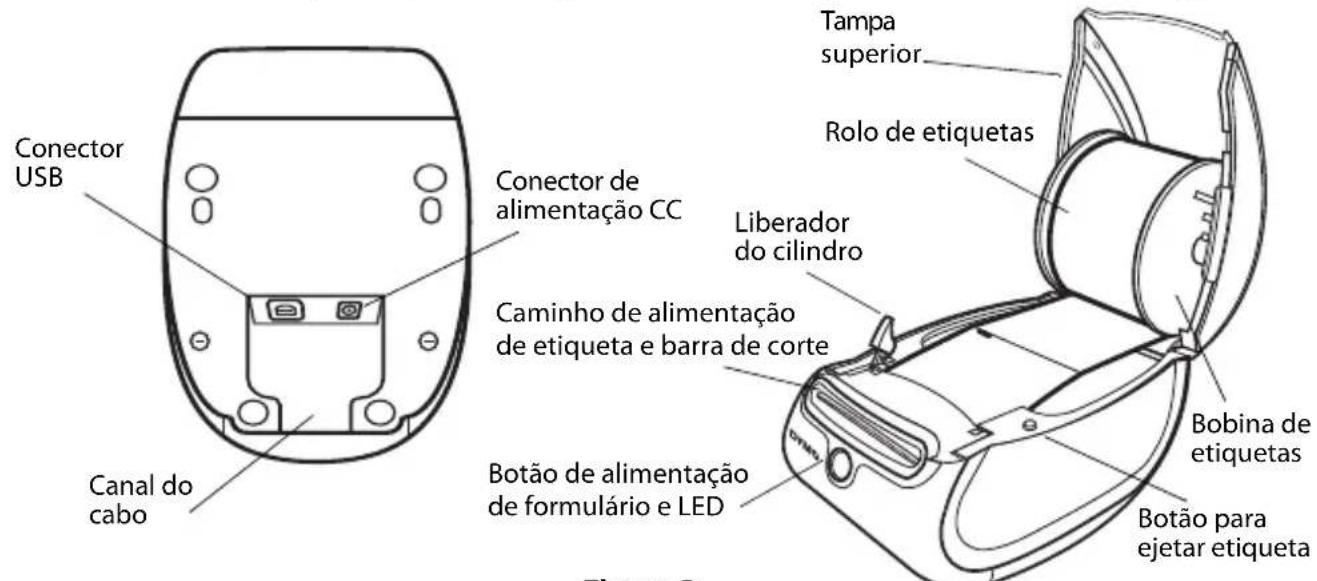

LabelWriter Quick Start Figura 1Adaptador de alimentaçãoImpressora LabelWriterCD-ROMRolo de etiquetas de endereçoCabo de alimentaçãoGuia de Início RápidoCabo USB2 Familiarize-se com os principais componentes da impressora. Consulte Figura 2. Recursos da impressora LabelWriter A LabelWriter é uma impressora térmica direta que não usa tinta ou toner. Ela utiliza o calor de uma cabeça de impressão térmica para imprimir em etiquetas com tratamento especial. Os únicos suprimentos que você precisa comprar são as etiquetas. O botão de alimentação de formulário na frente da impressora avança uma única etiqueta. O botão para ejetar etiqueta é usado para remover etiquetas da impressora ao trocar o rolo. O LED de status permite determinar visualmente o estado atual da impressora:

• Azul contínuo - impressora ligada e pronta.

• Azul piscando - etiquetas instaladas incorretamente ou a bobina de etiquetas está vazia. Figura 2 Botão de alimentação Caminho de alimentação de etiqueta e barra de corte Tampa superior Conector USB Conector de alimentação CC Canal do cabo Botão para ejetar etiqueta Liberador Rolo de etiquetas Bobina de etiquetas do cilindro de formulário e LED3

2. Instalar o software

OBSERVAÇÃO Não conecte a impressora ao seu computador até ser instruído a fazê- lo durante a instalação do software. Para instalar o software em um sistema Windows 1 Insira o CD da LabelWriter na unidade de CD-ROM. Após alguns segundos, é exibida a tela de instalação. Se a tela de instalação não aparecer: a. Clique em Iniciar e, em seguida, em Executar na barra de tarefas do Windows. A caixa de diálogo Executar é aberta. b. Digite D:\install.exe (onde D é a letra atribuída à unidade de CD-ROM) e clique em OK. 2 Selecione a versão do idioma que deseja instalar e siga as instruções. Para instalar o software em um sistema Mac OS 1 Insira o CD DYMO LabelWriter na unidade de CD-ROM. Após alguns segundos, é exibido o ícone do instalador do DYMO Label Software. Consulte Figura 3. 2 Clique duas vezes no ícone do instalador e siga as instruções. Se a impressora não aparecer na lista de impressoras depois de concluída a instalação, consulte o arquivo Leiame para obter instruções sobre como adicionar a impressora. Figura 34

3. Conectar a impressora LabelWriter

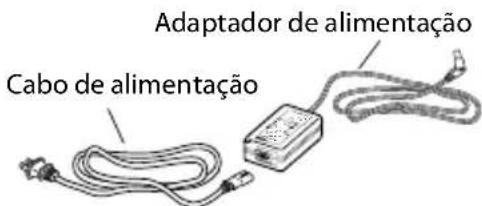

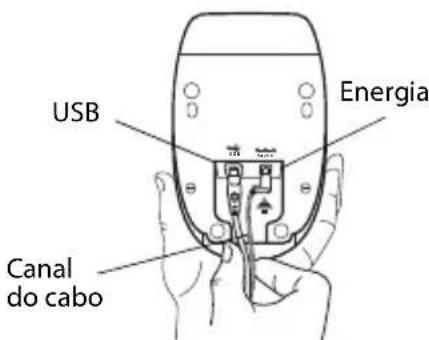

OBSERVAÇÃO Não conecte a impressora ao seu computador até ser instruído a fazê-lo durante a instalação do software. Para conectar a energia 1 Conecte o cabo de alimentação ao adaptador de alimentação. Consulte Figura 4. 2 Conecte o adaptador de alimentação ao conector de alimentação na parte inferior da impressora. Consulte Figura 5. 3 Conecte a outra extremidade do cabo de alimentação a uma tomada. 4 Conecte o cabo USB à porta USB na parte inferior da impressora. Consulte Figura 5. 5 Insira os cabos de alimentação e USB no canal do cabo e coloque a impressora sobre a mesa. OBSERVAÇÃO NÃO CONECTE a outra extremidade do cabo USB ao seu computador até ser instruído a fazê-lo durante a instalação do software. 6 Quando solicitado pelo instalador do software, conecte o cabo USB a uma porta USB. Switching Adapter

N10926 Adaptador de alimentação Cabo de alimentação Figura 4 USB 24VDC Figura 5 USB Energia Canal do cabo Figura 65

4. Carregar etiquetas

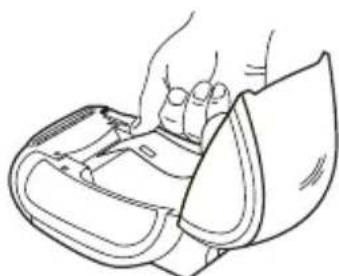

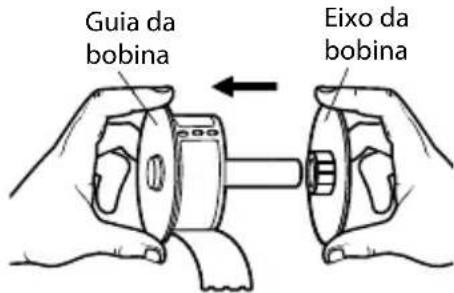

Para carregar etiquetas 1 Pressione o botão de alimentação de formulário para ejetar as etiquetas que protegeram o equipamento durante o transporte. 2 Abra a tampa superior e remova qualquer material de embalagem que esteja no interior do compartimento de etiquetas. 3 Remova a bobina de etiquetas do interior. 4 Segure o eixo da bobina na mão esquerda e coloque o rolo de etiquetas no eixo, de modo que as etiquetas sejam alimentadas a partir da parte inferior e a borda esquerda do rolo esteja firme na lateral da bobina. Consulte Figura 7. 5 Coloque o guia da bobina no lado direito da bobina e pressione-o firmemente de encontro ao rolo de etiquetas, sem deixar folga entre o rolo e a bobina. Consulte Figura 8. OBSERVAÇÃO O rolo de etiquetas deve se ajustar firmemente às laterais da bobina, sem folgas, para evitar desvios durante a alimentação das etiquetas na impressora. 6 Insira a bobina de etiquetas na abertura localizada na tampa da impressora, com as etiquetas saindo pela parte inferior do rolo. Consulte Figura 9. Figura 7 Guia da bobina Eixo da bobina Figura 8 Figura 96 OBSERVAÇÃO O rolo de etiquetas deve se ajustar firmemente às laterais da bobina, sem folgas, para evitar desvios durante a alimentação das etiquetas na impressora.

Alinhe a borda esquerda da etiqueta à borda esquerda da abertura de alimentação de etiquetas e, em seguida, insira a etiqueta na ranhura. Consulte Figura 10. A impressora insere as etiquetas, parando no início da primeira. Se a impressora não inserir as etiquetas, verifique se a primeira etiqueta está totalmente inserida e, em seguida, pressione o botão de alimentação de formulário. 8 Feche a tampa superior. Você agora está pronto para imprimir a primeira etiqueta. Figura 107

5. Imprimir a primeira etiqueta

Para imprimir sua primeira etiqueta 1 Execute o DYMO Label Software através de uma das seguintes ações:

• No ambiente Windows, clique em Iniciar e, em seguida, em Programas>DYMO Label>DYMO Label.

• No ambiente Macintosh, clique duas vezes na pasta DYMO Label. Quando você abre o aplicativo pela primeira vez, é solicitado o registro do software. Registrando o software, você garante que será informado quando houver atualizações. É também solicitado que se digite o endereço do remetente padrão. 2 Na janela principal, clique uma vez na etiqueta e digite um texto. 3 Escolha uma fonte e uma configuração de justificação na barra de ferramentas Formatação. 4 Clique em para imprimir a etiqueta.8 Figura 11 destaca alguns recursos principais oferecidos pelo DYMO Label Software. Para obter detalhes completos sobre o uso do software, consulte o Guia do Usuário do DYMO Label Software
