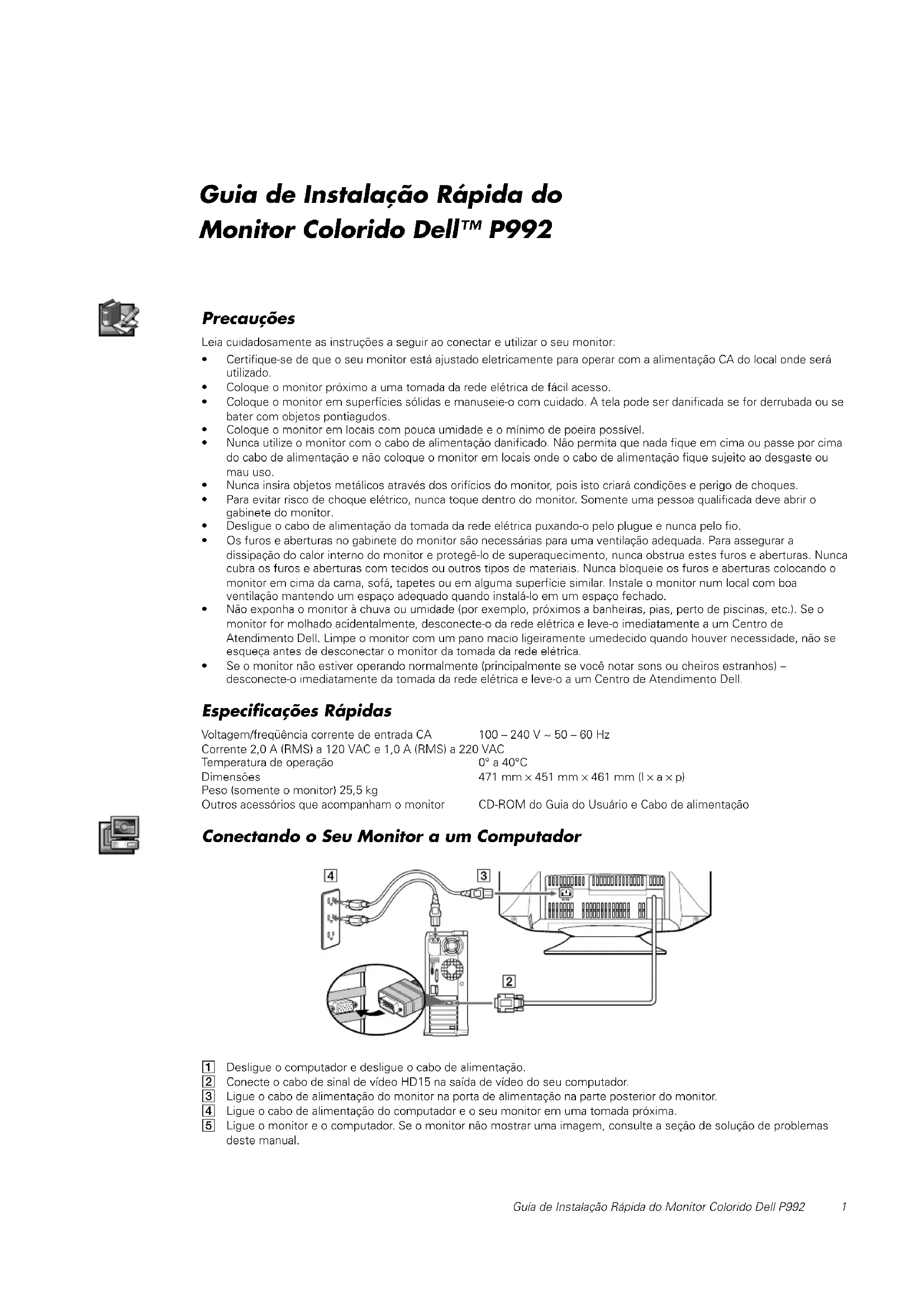

MANUAL DE UTILIZADOR P992 DELL

• Certifique-se de que o seu monitor está ajustado eletricamente para operar com a alimentação CA do local onde será utilizado.

• Coloque o monitor próximo a uma tomada da rede elétrica de fácil acesso.

• Coloque o monitor em superfícies sólidas e manuseie-o com cuidado. A tela pode ser danificada se for derrubada ou se bater com objetos pontiagudos.

• Coloque o monitor em locais com pouca umidade e o mínimo de poeira possível.

• Nunca utilize o monitor com o cabo de alimentação danificado. Não permita que nada fique em cima ou passe por cima do cabo de alimentação e não coloque o monitor em locais onde o cabo de alimentação fique sujeito ao desgaste ou mau uso.

• Nunca insira objetos metálicos através dos orifícios do monitor, pois isto criará condições e perigo de choques.

• Para evitar risco de choque elétrico, nunca toque dentro do monitor. Somente uma pessoa qualificada deve abrir o gabinete do monitor.

• Desligue o cabo de alimentação da tomada da rede elétrica puxando-o pelo plugue e nunca pelo fio.

• Os furos e aberturas no gabinete do monitor são necessárias para uma ventilação adequada. Para assegurar a dissipação do calor interno do monitor e protegê-lo de superaquecimento, nunca obstrua estes furos e aberturas. Nunca cubra os furos e aberturas com tecidos ou outros tipos de materiais. Nunca bloqueie os furos e aberturas colocando o monitor em cima da cama, sofá, tapetes ou em alguma superfície similar. Instale o monitor num local com boa ventilação mantendo um espaço adequado quando instalá-lo em um espaço fechado.

• Não exponha o monitor à chuva ou umidade (por exemplo, próximos a banheiras, pias, perto de piscinas, etc.). Se o monitor for molhado acidentalmente, desconecte-o da rede elétrica e leve-o imediatamente a um Centro de Atendimento Dell. Limpe o monitor com um pano macio ligeiramente umedecido quando houver necessidade, não se esqueça antes de desconectar o monitor da tomada da rede elétrica.

• Se o monitor não estiver operando normalmente (principalmente se você notar sons ou cheiros estranhos) – desconecte-o imediatamente da tomada da rede elétrica e leve-o a um Centro de Atendimento Dell. Especificações Rápidas Voltagem/freqüência corrente de entrada CA 100 – 240 V ~ 50 – 60 Hz Corrente 2,0 A (RMS) a 120 VAC e 1,0 A (RMS) a 220 VAC Temperatura de operação0° a 40°C Dimensões 471 mm × 451 mm × 461 mm (l × a × p) Peso (somente o monitor) 25,5 kg Outros acessórios que acompanham o monitor CD-ROM do Guia do Usuário e Cabo de alimentação Conectando o Seu Monitor a um Computador 1 Desligue o computador e desligue o cabo de alimentação. 2 Conecte o cabo de sinal de vídeo HD15 na saída de vídeo do seu computador. 3 Ligue o cabo de alimentação do monitor na porta de alimentação na parte posterior do monitor. 4 Ligue o cabo de alimentação do computador e o seu monitor em uma tomada próxima. 5 Ligue o monitor e o computador. Se o monitor não mostrar uma imagem, consulte a seção de solução de problemas deste manual. Guia de Instalação Rápida do Monitor Colorido Dell™ P9922 Guia de Instalação Rápida do Monitor Colorido Dell P992 Controles e Indicadores do Monitor 1 Esses botões são usados para ajustar o monitor nos itens de menu desejados. 2 Esses botões mostram o menu BRIGHT ( ) /CONTRAST ( ). Esses botões também são usados para navegar no menu. 3 Esse botão é usado para mostrar o menu principal na tela. Esse botão também é usado para selecionar itens de menu e para ativar o ajuste. 4 Esse botão liga e desliga a alimentação. O indicador LED se acende com a cor verde quando o monitor está ligado e com a cor âmbar quando o monitor está no modo de economia de energia. Se o monitor está no modo de economia de energia e você desligar com o interruptor de alimentação, poderá demorar até 10 segundos para o LED ficar em preto. Instalação do Driver Utilize o CD do monitor para instalar o driver do monitor apropriado no seu sistema operacional. As seguintes mensagens do OS (Sistema Operacional) podem ser um pouco diferente da mensagem real que é exibida no seu PC, entretanto o significado é o mesmo. Sistema Operacional Microsoft

Para instalar manualmente ou atualizar o driver, execute os seguintes passos:

2. Clique em Iniciar--> Painel de Controle--> Aparência e depois clique no ícone Vídeo.

3. Na janela Propriedades de Vídeo, clique na guia Configurações e depois em Avançadas.

4. Clique na guia Monitor e depois em Propriedades--> Guia Driver--> Atualizar Driver.

5. Quando a caixa de diálogo Assistente para atualização do driver de dispositivo aparecer, escolha “Instalar o

software automaticamente,” e clique em Avançar> e Finalizar para concluir a instalação.

6. Feche a janela Propriedades de Vídeo.

Millennium Para instalar ou atualizar manualmente o driver, realize os passos a seguir:

Clique Iniciar--> Configurações--> Painel de Controle e clique duas vezes Vídeo.

2. Na janela de Propriedades de Vídeo, clique em Configuração e depois clique Avançadas.

3. Clique na guia Monitor e depois Alterar--> Especificar o local do driver-->Avançar.

4. Quando aparecer a caixa de diálogo Assistente para atualização do driver de Dispositivo, selecione “Exibir uma lista

de todos os drivers em um local específico, para que você selecione o driver que deseja” e clique Avançar>.

5. Coloque o CD do monitor na unidade de CD-ROM e depois clique Com disco...

6. Digite d:\ (mude a letra da unidade de acordo com a sua unidade de CD-ROM, se não for D) na caixa Copiar arquivos

do fabricante de:, e depois clique OK.

7. Clique Avançar>, Avançar> e depois Finalizar para completar a instalação.

8. Feche a janela Propriedades de Vídeo.Guia de Instalação Rápida do Monitor Colorido Dell P992 3

Para instalar ou atualizar manualmente o driver, realize os passos a seguir:

1. Clique Iniciar--> Configurações--> Painel de Controle e clique duas vezes Vídeo.

2. Na janela de Propriedades de Vídeo, clique em Configuração e depois clique Avançadas.

3. Clique na guia Monitor e depois Propriedades--> Driver--> Atualizar Driver.

4. Quando aparecer a caixa de diálogo Assistente para atualização do driver de Dispositivo, escolha “Procurar por um

driver adequado para o dispositivo” e clique Avançar>.

5. Coloque o CD do monitor CD na unidade de CD-ROM, digite d:\ (mude a letra da unidade de acordo com sua unidade

de CD-ROM, se não for D) na caixa Copiar arquivos do fabricante de:, e clique Avançar> e depois Finalizar para completar a instalação.

6. Feche a janela Propriedades de Vídeo.

O Windows 98 detectará automaticamente o novo monitor e mostrará a caixa de diálogo Assistente para Adicionar Novo Hardware se o driver do monitor ainda não estiver instalada.

Insira o CD do monitor na unidade do CD-ROM, e clique Avançar > duas vezes, quando aparecer a caixa de diálogo Assistente para Adicionar Novo Hardware.

2. Clique a caixa da Unidade do CD-ROM e instale os drivers do CD e depois clique Avançar>.

3. Verifique se o driver está no CD e clique Avançar> duas vezes para instalar o driver.

4. Clique Finalizar para sair da caixa de diálogo Assistente para Adicionar Novo Hardware.

Para instalar ou atualizar manualmente o driver, realize os passos a seguir:

1. Clique Iniciar--> Configurações--> Painel de Controle e clique duas vezes Vídeo.

2. Na janela de Propriedades de Vídeo, clique em Configuração e depois clique Avançadas.

3. Clique na guia Monitor e depois clique Alterar.

4. Quando a caixa de diálogo Assistente para atualização do driver de Dispositivo aparecer, siga os passos do

parágrafo anterior. Ajustando a resolução do display Para um ótimo desempenho do monitor enquanto você usa o Microsoft

, ajuste a resolução do display para 1024 × 768 como segue:

1. Clique Iniciar--> Configurações--> Painel de Controle.

2. Clique duas vezes no ícone Vídeo na janela Painel de Controle e clique na guia Configurações.

3. Na área do Ambiente de trabalho, mova a barra para 1024 × 768 pixels. Em seguida, clique OK.

Acessando o Guia do Usuário Online ou via CD Para ver o último Manual do Usuário do monitor, acesse a seção SUPPORT do website da Dell (http://support.dell.com). Se não tiver acesso à Internet, acesse o Guia do Usuário no CD do monitor.

Insira o CD do monitor na unidade do CD-ROM. O documento de inicialização rodará automaticamente, entretanto, se o documento de inicialização não rodar automaticamente, clique INICIAR--> EXECUTAR, digite D:\monitor.htm e clique OK. (substitua a letra correta para a unidade do CD-ROM se a unidade não for a letra D.)

2. Clique o ícone apropriado para visualizar o Guia do Usuário no idioma desejado.

NOTA: Todas as informações sobre garantias e regulamentações aplicáveis com relação ao seu monitor estão no Guia do Usuário do seu CD.4 Guia de Instalação Rápida do Monitor Colorido Dell P992 Dicas de Solução de Problemas Não há alimentação no monitor Se o indicador de alimentação do monitor estiver desligado e não aparecer nenhuma imagem na tela, faça a seguinte verificação:

• Certifique-se de que o cabo de alimentação está bem encaixado na porta de alimentação e na tomada da rede elétrica.

• Teste a tomada da rede elétrica conectando um dispositivo elétrico como uma lâmpada.

• Certifique-se de que o botão liga/desliga está pressionado, e espere que o indicador de alimentação acenda.

• Tente conectar um outro cabo de alimentação ao monitor. Utilize o cabo de alimentação do computador e ligue o monitor com o cabo de sinal desconectado. Se o monitor estiver operando corretamente, aparecerá uma tela de auto- teste. Não aparece nenhuma imagem na tela do monitor Se o indicador de alimentação do monitor estiver ligado e não aparecer nenhuma imagem na tela, faça a seguinte verificação:

• Certifique-se de que o conector de vídeo está colocado adequadamente. Conecte os parafusos do conector firmemente com os dedos.

• Certifique-se de que o computador está ligado.

• Aumente o controle de contraste e brilho.

• Desligue o monitor e desconecte o cabo de sinal. Verifique se o cabo de conexão não possui nenhum pino dobrado ou quebrado.

• Com o cabo de sinal desconectado, ligue o monitor. Se o monitor estiver operando corretamente, aparecerá uma tela de auto-teste.

• Realize a reinicialização do monitor. IMPORTANTE! Antes de entrar em contato com um Centro de Atendimento Dell, consulte a seção Solução de Problemas no Guia do Usuário dentro do CD do monitor. Esta seção contém informações detalhadas para resolver a maioria dos problemas do monitor. As informações deste documento estão sujeitas a alterações sem prévio aviso. © 2001 Dell Computer Corporation todos os direitos reservados. Qualquer tipo de reprodução sem uma autorização prévia por escrito da Dell é estritamente proibida. As marcas comerciais usadas neste texto: Dell e o logo da DELL , são marcas comerciais da Dell Computer Corporation; Microsoft e Windows são marcas registradas da Microsoft Corporation. Todos os outros logotipos e logos de produtos mencionados neste manual são marcas registradas das respectivas companhias. A Dell Computer Corporation nega qualquer interesse do proprietário em marcas e nomes comerciais que não sejam seus. Setembro 2001Podręcznik szybkiej instalacji monitora kolorowego Dell P992
