Tipo de produto	Ar condicionado split de parede
Marca	Sharp
Modelo	AEA18DR
Potência de refrigeração	Aproximadamente 5,3 kW (18.000 BTU/h)
Alimentação elétrica	220-240 V ~ 50 Hz
Modos de funcionamento	Automático, Frio, Seco, Só Ventilador
Plasmacluster	Purificação do ar e balanceamento de íons
Controle remoto	Sem fio, alcance 7 m, pilhas AAA (2×)
Temporizador	Desligamento após 1 hora, temporizador ON/OFF de 0,5 a 12 h
Direção do fluxo de ar	Vertical motorizada (SWING) e horizontal manual
Filtros de ar	2 filtros laváveis, limpeza a cada 2 semanas
Filtro opcional	Purificador de ar AZ-F1800C (substituição 3-6 meses)

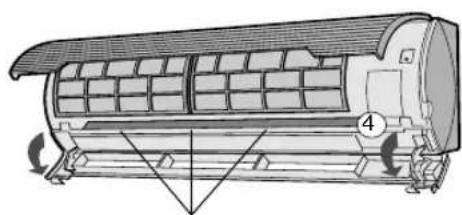

Manutenção	Limpeza interna das persianas com aspirador ou pano seco
Manutenção sazonal	Fazer funcionar no modo ventilador meio dia antes de parada prolongada
Segurança	Aterramento obrigatório, disjuntor, não expor à água
Faixa de temperatura externa (refrigeração)	21 °C DB a 32 °C DB
Faixa de temperatura interna (refrigeração)	18 °C a 32 °C (ajuste)
Uso	Doméstico, não usar em estufas ou canis

Perguntas frequentes - AEA18DR SHARP

Como usar o modo Plasmacluster?

Durante o funcionamento, pressione o botão PLASMACLUSTER para selecionar o modo Purificador de ar ou Balanceamento de íons. O indicador azul ou verde acende no aparelho. Para cancelar, pressione até que o símbolo se apague.

O que fazer se o aparelho não refrigerar corretamente?

Verifique se os filtros de ar estão limpos, se a unidade externa não está obstruída, se o termostato está ajustado corretamente e se as janelas e portas estão fechadas. Se o problema persistir, entre em contato com o serviço de pós-venda.

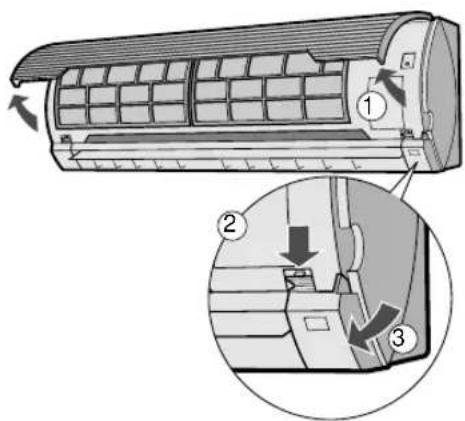

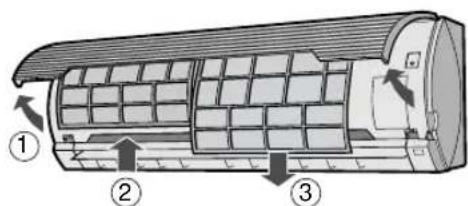

Como limpar os filtros de ar?

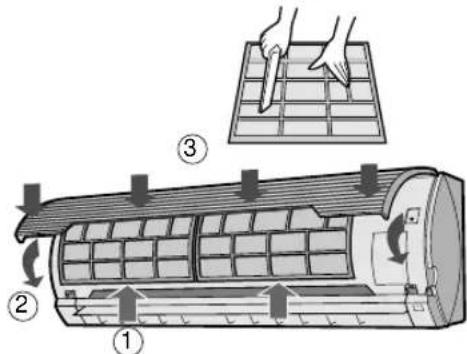

Abra o painel frontal, empurre os filtros para cima para destravá-los, depois puxe-os para baixo. Limpe-os com aspirador ou água morna com detergente suave, seque à sombra e coloque de volta.

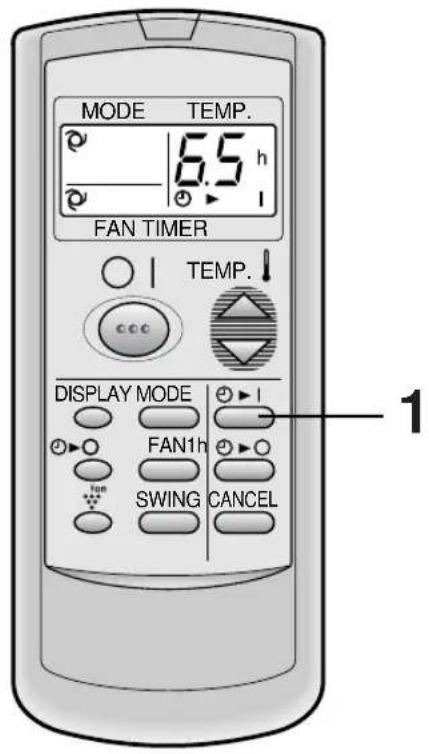

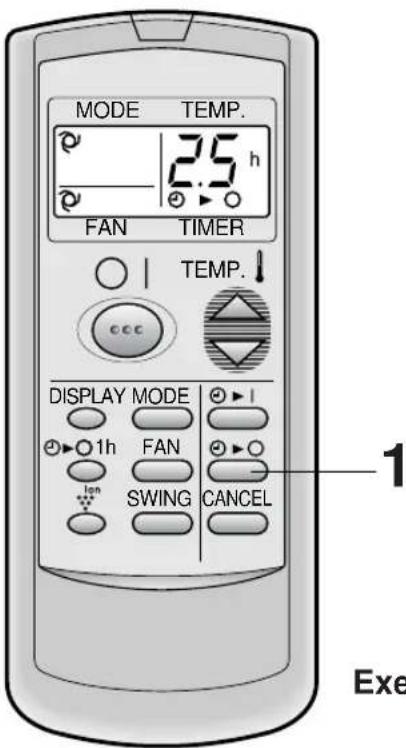

Como programar o temporizador de desligamento?

Pressione o botão TIMER OFF e ajuste o atraso desejado (de 0,5 a 12 horas). O indicador laranja TIMER acende. O aparelho desligará automaticamente após o tempo programado.

O aparelho emite um estalo, é normal?

Sim, esse ruído é causado pela dilatação e contração dos componentes devido às variações de temperatura. É normal e seguro.

Como instalar as pilhas do controle remoto?

Remova a tampa do compartimento de pilhas na parte traseira do controle remoto. Insira duas pilhas AAA (R03) respeitando as polaridades + e -. Feche a tampa.

Por que sai vapor da saída de ar?

No modo Frio ou Seco, pode aparecer vapor devido à diferença de temperatura entre o ar ambiente e o ar soprado. É normal.

O que fazer em caso de falta de energia?

O ar condicionado possui uma memória que registra as configurações. Ao religar a energia, ele reinicia automaticamente com as mesmas configurações, exceto os temporizadores que devem ser reiniciados.

Como ajustar a direção do fluxo de ar vertical?

Pressione o botão SWING do controle remoto: as persianas verticais oscilam. Pressione novamente para pará-las na posição desejada. A posição é memorizada para o próximo uso.

Qual é a diferença entre os modos Purificador de ar e Balanceamento de íons?

O modo Purificador de ar reduz a quantidade de fungos de mofo graças aos íons agrupados. O modo Balanceamento de íons libera mais íons negativos para um ar mais fresco, como perto de uma cascata.

MANUAL DE UTILIZADOR AEA18DR SHARP

ACONDICIONADOR DE AR

DE DUPLO SERVIÇO

• FUNCIONAMENTO DO PLASMA...... S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO S-12
• MODO AUXILIAR S-14 MANUTENÇÃO S-14 KIT OPCIONAL S-15 ANTES DE CHAMAR O DEPARTAMENTO DE SERVIÇO TÉCNICO.... S-16

PRECAUÇÕES

PRECAUÇÕES PARA O USO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior 23°C W.B. -	32°C D.B.	43°C D.B.
	límite inferior 15°C W.B. -	21°C D.B.	21°C D.B.
CALENTAR(Sólo AY-AP18DR/AY-AP24DR)	límite superior -	27°C D.B.	24°C D.B.
		1	8
	límite inferior	20°C D.B.	-8,5°C D.B.
		-	-9,5°C W.B.

FUNÇÃO DE PRÉ-AQUECIMENTO

PROCESSO DE AQUECIMENTO

FUNCIONAMENTO DO PLASMA

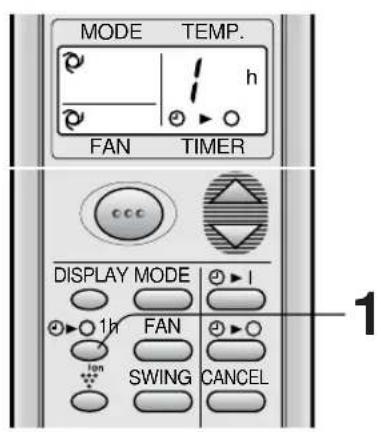

FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA

NOTAS SOBRE O AJUSTE E FUNCIONAMENTO DO RELÓGIO AUTOMÁTICO

ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA

FUNÇÃO DE DESCONGELAMENTO

FUNCIONAMENTO DO PLASMA

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR P-1 - NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO P-3 - SUGESTÕES PARA POUPAR ENERGIA P-3 NOMES DAS PEÇAS P-4 - UTILIZAÇÃO DO CONTROLO REMOTO P-6 SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER P-7 - FUNCIONAMENTO BÁSICO P-8
• REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR P-10

- FUNCIONAMENTO DO PLASMACLUSTER P-11 TEMPORIZADOR DE UMA HORA P-11 - FUNCIONAMENTO COM TEMPORIZADOR P-12 - MODO DE FUNCIONAMENTO AUXILIAR P-14 MANUTENÇÃO P-14 OPÇÕES P-15 ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA P-16

PRECAUÇÕES A TOMAR

ATENÇÃO PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderá resultar em danos para a unidade e causar choque elétrico. 2 Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontram no compartimento. 4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra a tubagem de gás, canalização de água, para-raios ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque elétrico. 6 Se algo estiver anómalo com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor de curto-circuitos. 7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica de parede e causar um incêndio. 8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efetuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

• Não tentar instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto poderá causar choque elétrico, derramamento de água, incêndio, etc. Consulte o seu revendedor ou outras pessoas de reparação qualificadas para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abra periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio. 2 Não utilize os botões com as mãos molhadas. Poderá causar choque elétrico. 3 Para segurança, desligue o disjuntor de curto-circuito quando não utilizar a unidade por um período longo de tempo. 4 Verifique periodicamente o desgaste do chassis de montagem da unidade externa e certifique-se de que se encontra firmemente na posição correta. 5 Não coloque nada sobre a unidade externa nem a pise. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilize para outras aplicações, tais como num canil ou estufa para criação de animais ou plantas. 7 Não coloque um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não obstrua as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor de curto-circuito antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode ferir-se. 10 Não espalhar ou verter água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos no equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.

As crianças devem ser supervisionadas para assegurar que não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegure-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas pode resultar em danos no equipamento e possível incêndio.
• Não instale a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instale a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Disponha o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegure-se de que se encontra instalado um disjuntor diferencial ou um disjuntor de curto-circuito, dependendo do local de instalação, para evitar choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite superior	32°C D.B. 23°C W.B.	43°C D.B.
	limite inferior 15°	21°C D.B. C W.B.	21°C D.B.
AQUECIMENTO (Apenas AY-AP18DR/ AY-AP24DR)	limite superior	27°C D.B.	24°C D.B. 18°C W.B.
	limite inferior	20°C D.B. - -9,5°C W.	-8,5°C D.B. B.

D.B. = bolbo seco W.B. = bolbo húmido

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta margem.

Se o ar tiver uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativados antes de a corrente ter voltado.

NOTAS PARA OS MODELOS AY-AP18DR/AY-AP24DR

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por alguns minutos, até a unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar. Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a eficiência de aquecimento diminui em consequência da baixa temperatura exterior, use um aquecedor adicional. Demora tempo a aquecer toda a sala devido à circulação forçada de ar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRETA

• Regulando o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER com os modelos AY-AP18DR/AY-AP24DR) pode economizar-se aproximadamente 10 por cento de eletricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRETA AO SOL E CORRENTES DE AR

• Evitando a exposição direta ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-AP18DR/AY-AP24DR).

REGULE A DIREÇÃO DO FLUXO DE AR PARA OBTER MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO. APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

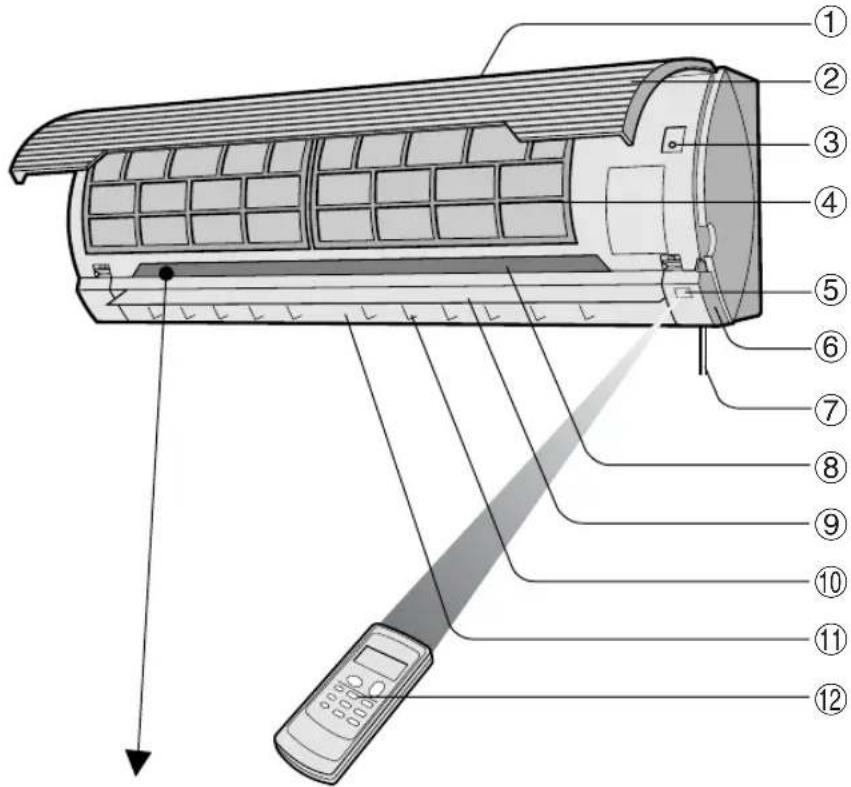

UNIDADE INTERIOR

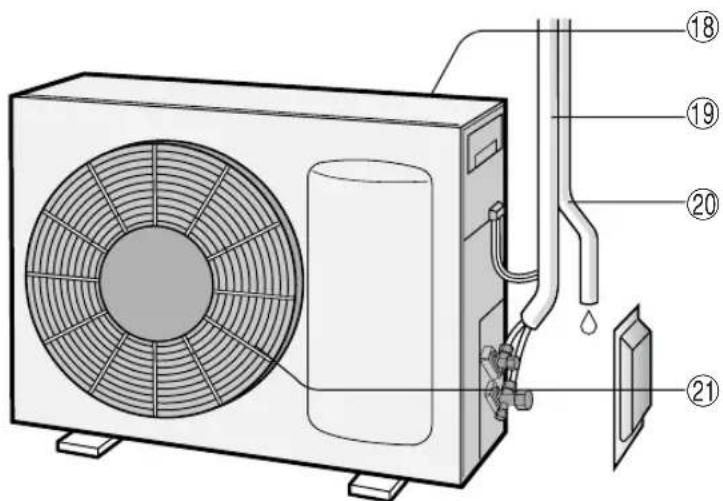

UNIDADE EXTERIOR

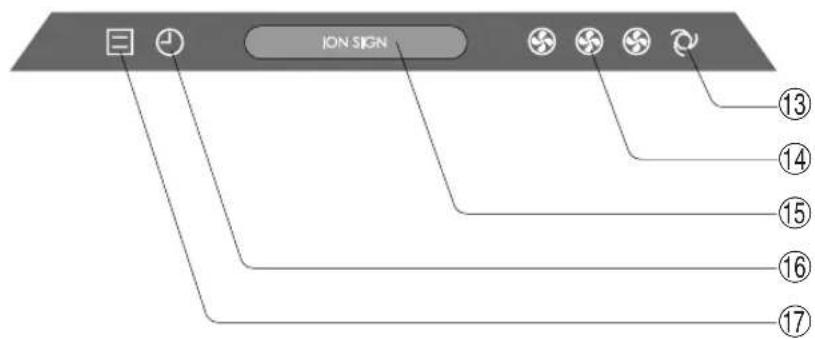

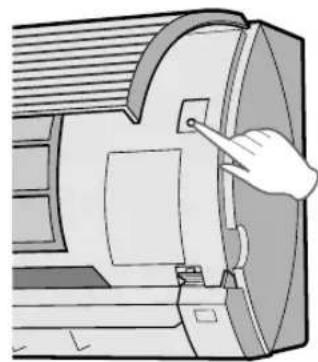

① Entrada (Ar) ② Painel aberto ③ Botão AUX. ④ Filtros de Ar ⑤ Janela Receptora ⑥ Unidade Persiana (abra para limpar o interior do ar condicionado) ⑦ Cabo de ligação à corrente (apenas AY-AP18DR/AH-AP18DR) ⑧ Painel indicador ⑨ Reguladores verticais ⑩ Reguladores horizontais ⑪ Saída (Ar) ⑫ Controlo remoto ⑬ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde) ⑭ Lâmpada de VELOCIDADE DA VENTOINHA (verde) ⑮ Lâmpada PLASMACLUSTER (azul, verde) ⑯ Lâmpada TEMPORIZADOR (laranja) ⑰ Lâmpada FUNCIONAMENTO (vermelha)

⑱ Entrada (Ar) ⑲ Tubo de refrigeração e cabo de interligação ⑳ Tubo de Descarga ㉑ Saída (Ar)

CONTROLO REMOTO

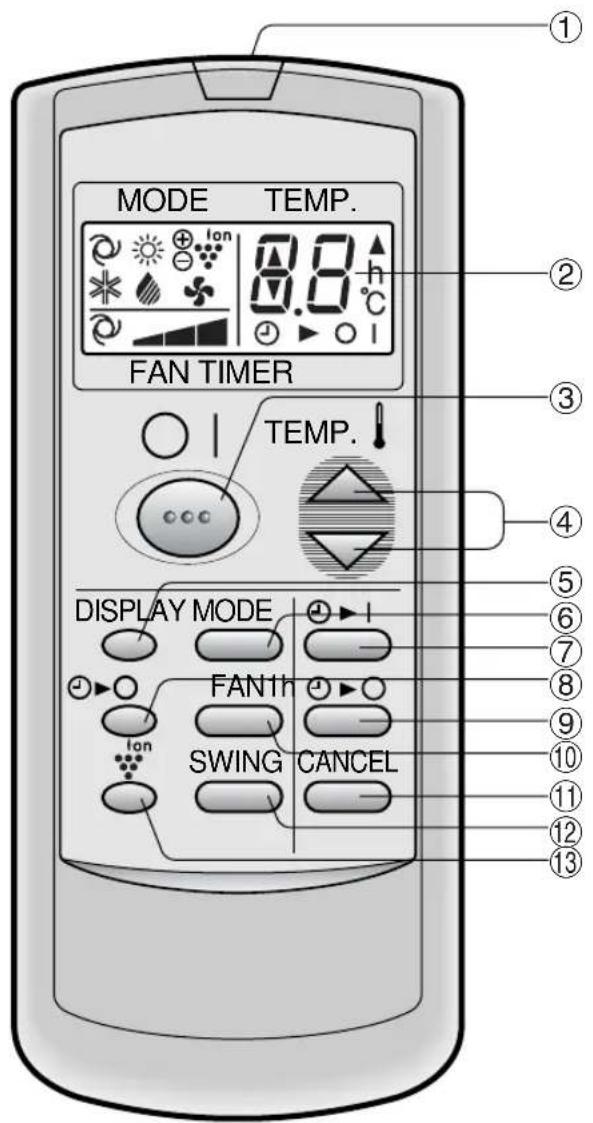

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão LIGAR/DESLIGAR (ON/OFF) ④ Botão TERMOSTATO (THERMO.) ⑤ Botão MOSTRADOR (DISPLAY) ⑥ Botão MODO (MODE) ⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) ⑧ Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) ⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) ⑩ Botão VENTOINHA (FAN) ⑪ Botão ANULAR TEMPORIZADOR (TIMER CANCEL) ⑫ Botão DIRECCIONAR (SWING) ⑬ Botão PLASMACLUSTER

(O símbolo do modo aquecer é apenas fornecido nos modelos AY-AP18DR/AY-AP24DR)

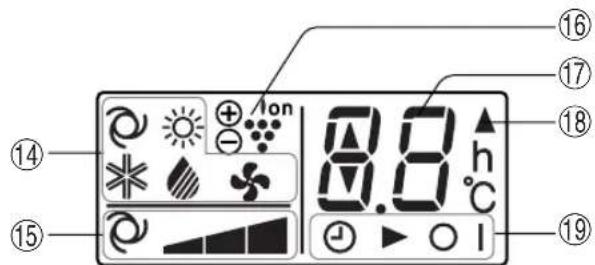

MOSTRADOR LCD DO CONTROLO REMOTO

SÍMBOLOS DE MODO

AUTO:AQUEC

(Apenas para AY-AP18DR/AY-AP24DR)

:ARREFECER :

AR:APENAC

OINHA

15 SÍMBOLOS DA VELOCIDADE DA VENTOINHA

：AUTO

Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer é apenas fornecido nos modelos AY-AP18DR/ AY-AP24DR)

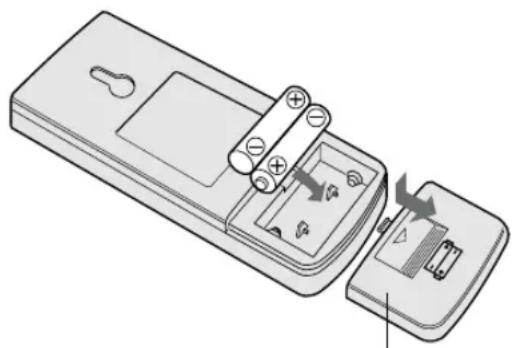

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os polos + e - fiquem corretamente posicionados.

• Aparecerão linhas no visor quando as pilhas estiverem instaladas corretamente.

3 Reinstale a tampa das pilhas.

Tampa das pilhas

NOTAS:

A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização. Ao substituir estas pilhas, faça-o sempre por pilhas novas e use sempre do mesmo tipo. Se o controle remoto não funcionar normalmente, antes de substituir as pilhas, retire-as e volte a colocá-las após 30 segundos. Se não pretender usar a unidade por um período mais prolongado, retire as pilhas do controle remoto.

COMO UTILIZAR O CONTROLE REMOTO

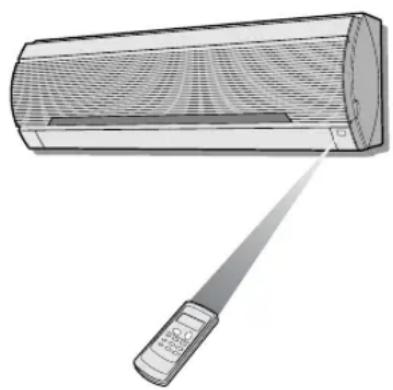

Aponte o controle remoto na direção do receptor da unidade e pressione o botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo cortinas, entre o controle remoto e a unidade.
• O controle remoto funciona até uma distância de sete metros.

ATENÇÃO

• Não exponha a janela receptora diretamente à luz do sol forte, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar esta exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, poderá surgir interferência durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controle remoto de um televisor, de um videogravador ou de outros equipamentos que sejam utilizados no mesmo quarto.
• Não deixe o controle remoto exposto à luz direta do sol ou perto de um aquecedor. Proteja também a unidade e o controle remoto contra umidade e impactos, pois estes podem provocar a sua descoloração ou danificá-los.

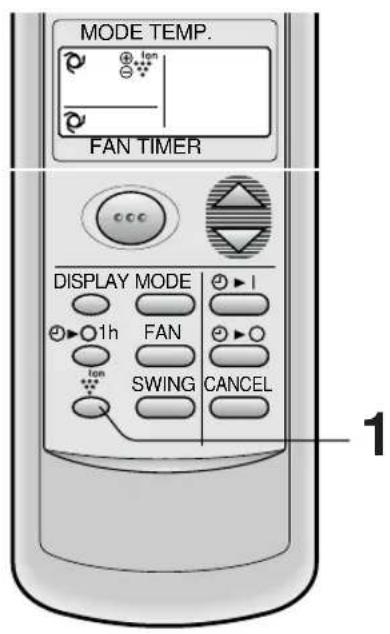

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

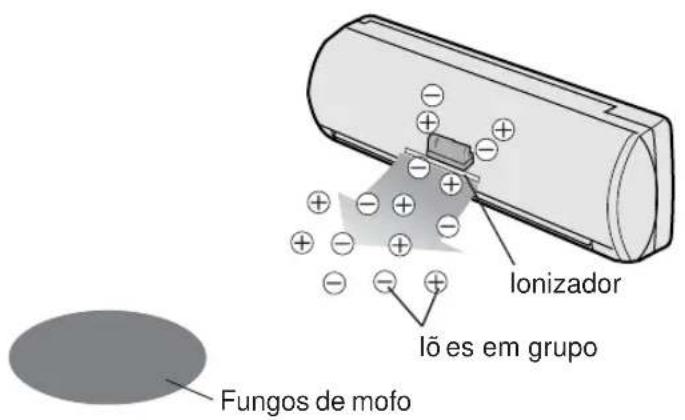

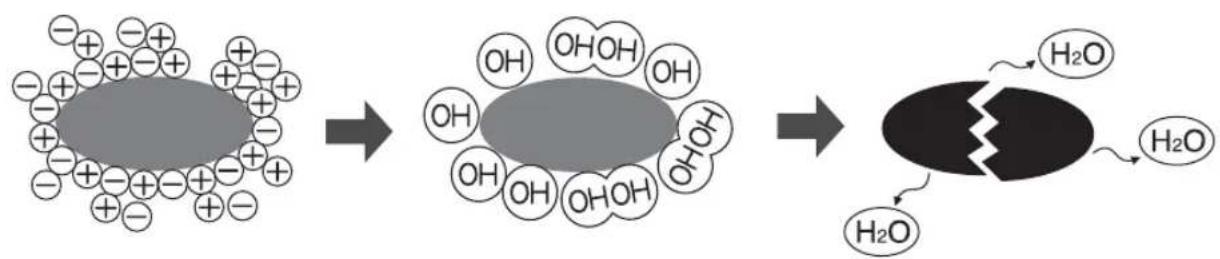

O ionizador contido no ar condicionado libertará para a sala iões em grupo, que são massas coletivas de iões positivos e negativos.

Os iões em grupo reduzem os fungos do mofo do ar.

OPERAÇÃO DE LIMPEZA DO AR

Os iões em grupo libertados no ar reduzirão os fungos do mofo do ar.

Sabe-se que existe grande quantidade de iões negativos em locais tais como quedas de água ou nas margens de lençóis de água, na natureza.

Neste modo de operação, serão libertados iões negativos de forma progressiva, para que a sala fique numa situação semelhante.

Consulte por favor a página 11 sobre a operação.

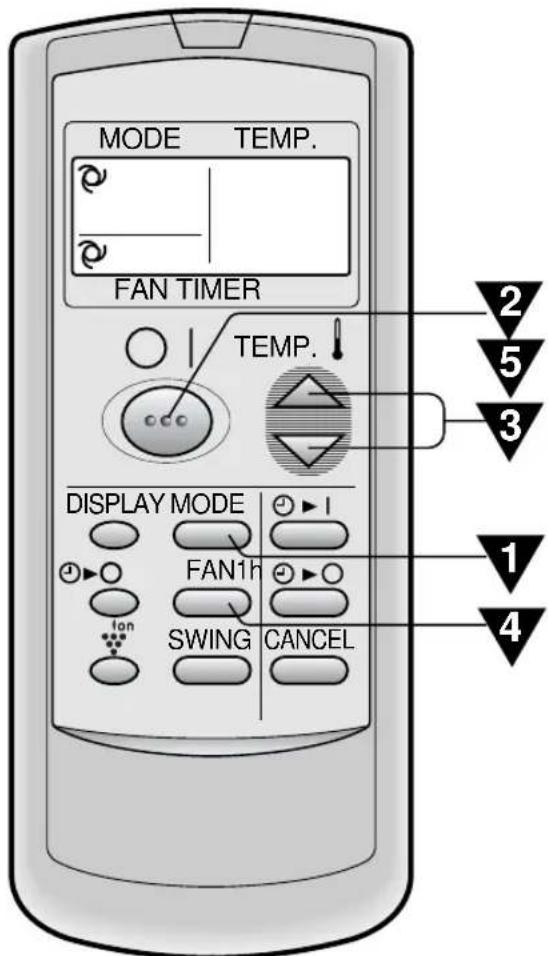

FUNCIONAMENTO BÁSICO

Carregue no botão MODO para escolher o modo de funcionamento.

AUTO AQUECER ARREFECER SECAR APENAS VENTOINHA

(AQUECER é apenas para AY-AP18DR/AY-AP24DR)

Carregue no botão LIGAR/DESLIGAR para fazer a função.

A lâmpada vermelha () FUNCIONAMENTO da unidade acender-se-á.

Carregue no botão TERMOSTATO para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO FRIO (CALOR para AY-AP18DR/AY-AP24DR)

A temperatura pode ser regulada dentro da gama de 18 a 32°C

MODO APENAS VENTOINHA

As regulações de temperatura não podem ser efectuadas.

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO SUAVE BAIXA ALTO

• No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTO e não pode ser alterada.
• No modo APENAS VENTOINHA, a velocidade AUTO da ventoinha não pode ser escolhida.

Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR.

• A lâmpada vermelha ( ] ) do FUNCIONAMENTO da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-AP18DR/AH-AP24DR

Temperatura do quarto no início do funciona	Funçãoamento Automático
	Modo Regulate o do Termostato
Abaixo de 24°C SEÇAR Temp. do Quarto no início
24°C a 26°C ARREFECER 24°C
26°C a 28°C ARREFECER 25°C
Acima de 28°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-AP18DR/AY-AP24DR

Temperatura do quarto no início do funciona	Funçãoamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C AQUECER 23°C
21°C a 24°C SECAR Temp. do Quarto no início
24°C a 26°C ARREFECER 24°C
26°C a 28°C ARREFECER 25°C
Acima de 28°C ARREFECER 26°C

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

A lâmpada VELOCIDADE VENTOINHA AUTOMÁTICA acende.

A direção do fluxo do ar é automaticamente pré-definida para permitir um ótimo conforto em cada um dos modos, como seguidamente se indica:

• Modo ARREFECER e SECAR Fluxo de ar horizontal

Modo APENAS VENTOINHA

(e CALOR para AY-AP18DR/AY-AP24DR)

Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECIONAR no controle remoto.

• O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECIONAR assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem aparecido no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição ou quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER e SECAR

Modo APENAS VENTOINHA (e CALOR para AY-AP18DR/AY-AP24DR)

A margem de regulação é mais restrita que a margem DIRECIONAR para evitar a formação de água de condensação.

A margem é mais ampla para fazer a circulação de ar.

DIREÇÃO DO FLUXO HORIZONTAL DO AR

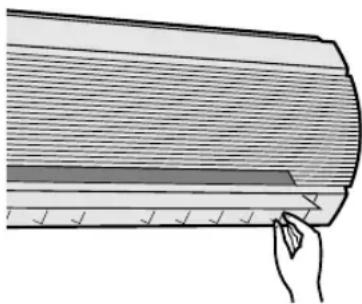

Segure nas aletas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

ATENÇÃO

Nunca tente fazer a aleta de regulação vertical manualmente.

• O ajuste manual destas aletas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos ARREFECER e SECAR são utilizados por um período prolongado com as aletas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha "SOFT" (velocidade suave) durante um longo período de tempo.

Condensação pode formar-se nas persianas.

FUNCIONAMENTO DO PLASMACLUSTER

OPERAÇÃO DE LIMPEZA DO AR: Os íons em grupo libertados no ar reduzirão os fungos do mofo do ar. OPERAÇÃO DE EQUILÍBRIO DE ÍONS: Serão libertados íons negativos de forma progressiva.

1 Durante a operação, prima o botão PLASMACLUSTER para selecionar o modo. LIMPEZA DO AR EQUILÍBRIO DE ÍONS CANCELAR

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMACLUSTER na unidade acende.
• Na operação de EQUILÍBRIO DE ÍONS, a lâmpada verde PLASMACLUSTER da unidade acenderá.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o símbolo PLASMACLUSTER do visor do controle remoto desaparecer.

A lâmpada PLASMACLUSTER se apaga.

NOTA:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo nas próximas vezes que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botão DISPLAY.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade trabalhará durante uma hora a contar do momento em que é ativado.

1. Carregue no botão TEMPORIZADOR DE UMA HORA.

No mostrador do controle remoto aparece "1" - A lâmpada laranja de TEMPORIZADOR iluminar-se-á na unidade. - A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR.

• A lâmpada laranja do TEMPORIZADOR na unidade apaga-se. Ou, desligue a unidade pressionando o botão de LIGAR/DESLIGAR. A lâmpada vermelha (de FUNCIONAMENTO) e a lâmpada laranja (de TEMPORIZADOR) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA quando a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Até 9,5 horas, poderá definir por incrementos de 0,5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1. Pressione o botão DESLIGAR TEMPORIZADOR (O) e defina o tempo como desejar.

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

A lâmpada laranja ( ) TEMPORIZADOR na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal. - O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM TEMPORIZADOR DESLIGADO

Quando está activo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR, a temperatura do espaço a climatizar é regulada automaticamente para evitar que o espaço fique demasiado quente ou demasiado frio. (Função automática nocturna)

MODO ARREFECER/SECAR:

• Uma hora depois do temporizador ter iniciado o funcionamento, a temperatura sobre 1°C para algo da temperatura regulada no termostato.

MODO AQUECER:

(Apenas para os modelos AY-AP18DR/AY-AP24DR)

• Uma hora depois de o temporizador ter feito a função, a temperatura passa a 3°C abaixo da temperatura regulada no termostato.

NOTA:

• A função automática noturna não será ativada se o aparelho estiver a funcionar no modo APENAS VENTOINHA.

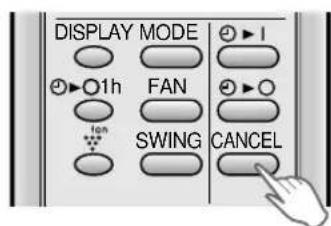

PARA CANCELAR O TEMPORIZADOR

Pressione o botão de ANULAR.

A lâmpada laranja do TEMPORIZADOR na unidade apaga-se.

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR que deseja alterar, (TEMPORIZADOR DESLIGADO ou TEMPORIZADOR LIGADO) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Exemplo: quando desejar que a temperatura do quarto seja alcançada 6,5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR (①)

• A definição do tempo mudará quando pressionar o botão, da seguinte forma.

Mantenha o botão pressionado para definição rápida.

A lâmpada laranja (⊕) TEMPORIZADOR na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal. - O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, temperatura, regulação da velocidade da ventoinha e operação PLASMACLUSTER conforme desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO, a temperatura aparecerá no mostrador durante 5 segundos e depois voltará à indicação da hora.
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO.
• O TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não podem ser definidos em simultâneo.

Ficará ativo o último TEMPORIZADOR regulado.

• Quando estiver ativo o TEMPORIZADOR DESLIGADO EM UMA HORA, o TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não estão disponíveis às vezes.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA, durante a duração de o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO serão cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controle remoto à disposição.

PARA ATIVAR

Levante o painel da unidade interna e pressione o botão AUX no painel de comando.

• A lâmpada vermelha (E) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE.

PARA DESATIVAR

Pressione novamente o botão AUX no painel de comando.

• A lâmpada vermelha (E) de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX for pressionado durante o funcionamento normal, a unidade é desligada.

MANUTENÇÃO

LIMPEZA DO INTERIOR DA UNIDADE DE AR CONDICIONADO

1. Certifique-se de que desliga o cabo de corrente da tomada ou desligue o disjuntor. 2. ABRIR A UNIDADE DE PERSIANAS

① Levante o painel. ② Empurre para baixo também os ganchos esquerdo e direito, e solte o bloqueio. ③ Puxe a persiana para fora e para a frente. ④ Deixe-a abrir suavemente para baixo.

3. LIMPE O INTERIOR DA UNIDADE DE AR CONDICIONADO

Certifique-se de que a ventoinha no interior não está a rodar.

Remova o pó utilizando um aspirador ou limpe com um pano seco.

4 FECHE A UNIDADE DE PERSIANA

1 Levante a unidade de persiana e faça-a rodar de volta para a sua posição. 2 Certifique-se de que os dois ganchos à esquerda e à direita estão fixos no lugar e que os suportes estão colocados firmemente. 3 Feche o painel aberto.

Suportes

5 Ligue o cabo de corrente à tomada ou ligue o corta-circuitos. 6 Certifique-se de que todas as luzes do painel indicador não estão a piscar. Se a persiana não for corretamente reinstalada, o equipamento de segurança atuará e as luzes piscam, impedindo a unidade de funcionar. Nesse caso, reinstale corretamente a persiana. Prima o botão ON/OFF do controlo remoto e verifique se a unidade funciona corretamente.

Antes de efetuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS Os filtros de ar devem ser limpos de duas em duas semanas.

1 DESLIGAR A UNIDADE REMOVA OS FILTROS

① Levante o painel. ② Empurre os filtros ligeiramente para cima a fim de os desencaixar. ③ Puxe os filtros de ar para fora a fim de os poder tirar.

3 LIMPE OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial. ② Feche o painel aberto. ③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLADOR REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Poderá originar um choque elétrico ou danificar o equipamento.
• Não use ação, diluente, abrasivos ou solventes fortes.

MANUTENÇÃO APÓS ÉPOCA DE AR CONDICIONADO

1. Deixe a unidade trabalhar aproximadamente meio-dia no modo APENAS VENTOINHA para permitir que o mecanismo seque devidamente. 2. Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3. Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DE ÉPOCA DE AR CONDICIONADO

1. Assegure-se de que os filtros de ar não estão sujos. 2. Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho. 3. Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtro purificador do ar suprime a atividade de vírus e outros germes absorvidos.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

Tipo AZ-F1800C

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona imeditamente antes o modo deestruturação ter sido alterado. Esta caractéterá stica é para proteger o mecanismo interno. Espere 3 minutos às colocar a unidade emestrutura.	RUCO SIBILANTE O rui do suave e sibilante que se ouve é o rui do do agente de refrigeração a correr dentro da unidade.
Não SAI AR QUENTE DA UNIDADE (Modelos AY-AP18DR/AY-AP24DR) A unidade está na fase de pré-aquecimento ou de descongença o.	VAPOR DE ÁGUA • N o modo deestruturação ARREFECER e SECAR, pode-se registrar por vezes a existência de vapor de agua na saí da de ar devido à diferência de temperatura entre o ar inferior do quarto e o ar descarregado pela unidade. • No modo deestruturação a AQUECER, pode sair vapor de agua da unidade durante a descongença. (Apenas nos modelos AY-AP18DR/AY-AP24DR)
CHEIROS Cheiros das carpetes ou dos movés e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação ou poder o ser emitidos pela unidade.
RUCO A ESTALAR A unidade pode&Rir um rui do estalar. Este som é geradoPGA fricçao do pail frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLASTER Este é ocheiro do ozono geradoelo ionizador. A densidade do ozono é muito baixa, não tendo qualquerefeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não autentará.
É EMITIDO UM RUIDO DE BESOURO BAIXO Este som éemitido quando a unidade gera iõ es em grupo.

Verifique se o disjuntor de corrente atuou ou se o fusível se fundiu.

SE A UNIDADE NÃO FUNCIONA

·Verifique se o disjuntor de corrente actuou ou se o fusí vel se fundiu. ·Verifique se a unidade de persiana está corremente instalada. Todas as lâmpadas do pailin indicador pisaçar o quando a unidade de persiana não estiver corremente instalada.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se estiverem sujos limpe-os.	Controle a unidade exterior para verficar se não está alguma coisa a obtruír a entrada ou a saí da de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas está o bem techadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não está alcancada.	Verifique se está quaisquer apareiros que produzam calor aFUNCTIONAR no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direção o da janela receptora do aparecido.	Verifique se as pilhas do controlo remoto está colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO e lâmpada de TEMPORIZADOR no painel dos indicadores.

CONTEÚDO

• PRECAUÇÕES EA-1
• PREPARAÇÕES ANTES DO USO
• CONSELHOS PARA ECONOMIA DE ENERGIA
• NOMES DAS PEÇAS .EA-4 USO DO TELECOMANDO .EA-6
• CONSELHOS SOBRE O FUNCIONAMENTO PLASMACLUSTER .EA-7 FUNCIONAMENTO BÁSICO EA-8 REGULAÇÃO DA DIREÇÃO DO FLUXO DE AR EA-10

FUNCIONAMENTO PLASMACLUSTER EA-11 TEMPORIZADOR DE LIGAR/DESLIGAR EA-11 FUNCIONAMENTO COM TEMPORIZADOR EA-12 FUNCIONAMENTO AUXILIAR EA-14 - MANUTENÇÃO EA-14 KIT DE PEÇAS OPCIONAIS EA-15 - QUANDO CHAMAR O SERVIÇO ....... EA-16

PRECAUÇÕES

PREPARAÇÕES ANTES DO USO

1 Não puxe nem torça o cabo de alimentação. O puxão e o uso incorreto do cabo de alimentação podem causar danos à unidade e choque elétrico. 2 Proteja o corpo de exposição direta ao ar condicionado por longos períodos. Isso pode afetar sua condição física. 3 Quando utilizar a unidade de ar condicionado para bebês, crianças, idosos ou pessoas com mobilidade reduzida, ajuste a temperatura do ambiente para um nível adequado para as pessoas no local. 4 Não insira objetos no interior da unidade. A inserção de objetos pode causar ferimentos, devido à alta velocidade de rotação das ventoinhas. 5 Utilize a unidade de ar condicionado corretamente. Não conecte o cabo de alimentação com tomadas de ar, tomadas de água, tomadas de aço ou cabo de alimentação de telefone. Se a ligação for inadequada, pode causar choque elétrico. 6 Se aparecer qualquer tipo de anomalia no aparelho de ar condicionado (por exemplo, cheiro de queimado), pare imediatamente o funcionamento e coloque FORA DE FUNCIONAMENTO o disjuntor do circuito. 7 Respeite as leis e regulamentos locais relativos à instalação do cabo de alimentação. A ligação incorreta do cabo pode causar superaquecimento no cabo de alimentação, na ficha e na tomada, resultando em risco de incêndio. 8 Em caso de substituição, utilize apenas o cabo de alimentação especificado pelo fabricante. A substituição deve ser realizada por técnico especializado ou pessoal de manutenção.

PREPARAÇÕES PARA INSTALAÇÃO/REMOÇÃO/INSTALAÇÃO

Antes de instalar/remover/ligar a unidade, leia atentamente o manual. O uso incorreto pode provocar choque elétrico, fuga de água, incêndio. Siga o aviso acima e consulte o pessoal de assistência sobre a instalação/remoção/ligação da unidade.

Este aparelho está em conformidade com os requisitos das Diretivas 89/336/CEE e 73/23/CEE, conforme alteradas pela 93/68/CEE.

AVISO DURANTE A UTILIZAÇÃO

1 Abra periodicamente uma janela ou uma porta para ventilar o ambiente, especialmente quando utilizar aparelhos a gás. Se a ventilação for insuficiente, pode ocorrer falta de oxigénio. 2 Não manuseie o aparelho com as mãos molhadas. Existe risco de choque elétrico. 3 Por razões de segurança, desligue o aparelho quando não pretender utilizá-lo durante um longo período de tempo. 4 Verifique periodicamente o suporte da unidade exterior para detetar eventuais danos e aperte os parafusos se necessário. 5 Não coloque nada em cima da unidade exterior nem se sente sobre ela. Os objetos e as pessoas podem cair e causar ferimentos. 6 Esta unidade foi concebida para uso doméstico. Não a utilize para outras aplicações, como em casas de animais ou aquecimento para criação de animais ou plantas. 7 Não coloque objetos húmidos em cima da unidade. Se entrarem líquidos na unidade, existe risco de curto-circuito e choque elétrico. 8 Não bloqueie as entradas e saídas de ar da unidade. Pode causar desempenho insuficiente ou danos. 9 Certifique-se de que desliga a alimentação e coloca o disjuntor fora de serviço antes de efetuar a manutenção ou limpeza. No interior da unidade existe uma ventoinha rotativa que pode causar ferimentos. 10 Não despeje nem salpique água diretamente sobre a unidade. A água pode causar choque elétrico ou danos no aparelho. 11 Este aparelho não deve ser utilizado por crianças ou pessoas sem supervisão.

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

AVISO DURANTE A INSTALAÇÃO
