Produkttyp	Wand-Split-Klimaanlage
Marke	Sharp
Modell	AEA18DR
Kühlleistung	Etwa 5,3 kW (18.000 BTU/h)
Stromversorgung	220-240 V ~ 50 Hz
Betriebsmodi	Auto, Kühlen, Entfeuchten, Nur Lüfter
Plasmacluster	Luftreinigung und Ionenausgleich
Fernbedienung	Kabellos, Reichweite 7 m, AAA-Batterien (2×)
Timer	Abschaltung nach 1 Stunde, Timer EIN/AUS von 0,5 bis 12 h
Luftstromrichtung	Motorisiert vertikal (SWING) und manuell horizontal
Luftfilter	2 waschbare Filter, Reinigung alle 2 Wochen
Optionaler Filter	Luftreiniger AZ-F1800C (Austausch alle 3-6 Monate)
Wartung	Reinigung der Innenseite der Lamellen mit Staubsauger oder trockenem Tuch
Saisonale Wartung	Vor längerem Stillstand einen halben Tag im Lüfterbetrieb laufen lassen
Sicherheit	Erdung erforderlich, Fehlerstromschutzschalter, nicht Wasser aussetzen
Außentemperaturbereich (Kühlen)	21 °C DB bis 32 °C DB
Innentemperaturbereich (Kühlen)	18 °C bis 32 °C (Einstellung)
Verwendung	Haushalt, nicht in Gewächshäusern oder Zwinger verwenden

Häufig gestellte Fragen - AEA18DR SHARP

Wie verwende ich den Plasmacluster-Modus?

Während des Betriebs drücken Sie die Taste PLASMACLUSTER, um den Modus Luftreinigungsmodus oder Ionenausgleich auszuwählen. Die blaue oder grüne Anzeige leuchtet am Gerät auf. Zum Abbrechen drücken Sie, bis das Symbol erlischt.

Was tun, wenn das Gerät nicht richtig kühlt?

Überprüfen Sie, ob die Luftfilter sauber sind, das Außengerät nicht blockiert ist, der Thermostat richtig eingestellt ist und Fenster und Türen geschlossen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

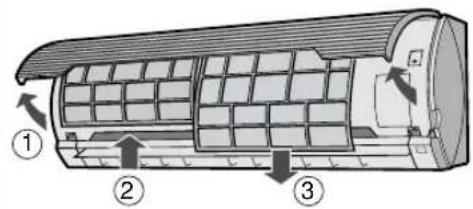

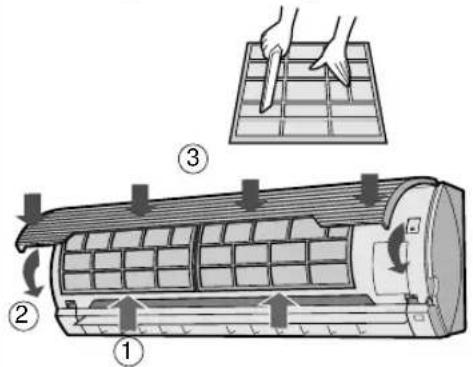

Wie reinige ich die Luftfilter?

Öffnen Sie die Frontblende, schieben Sie die Filter nach oben, um sie zu entriegeln, und ziehen Sie sie dann nach unten. Reinigen Sie sie mit einem Staubsauger oder mit warmem Wasser und einem milden Reinigungsmittel, trocknen Sie sie im Schatten und setzen Sie sie wieder ein.

Wie programmiere ich den Ausschalttimer?

Drücken Sie die Taste TIMER OFF und stellen Sie die gewünschte Verzögerung ein (von 0,5 bis 12 Stunden). Die orangefarbene TIMER-Anzeige leuchtet auf. Das Gerät schaltet sich nach der programmierten Zeit automatisch aus.

Das Gerät macht ein Knackgeräusch, ist das normal?

Ja, dieses Geräusch wird durch die Ausdehnung und Zusammenziehung der Bauteile aufgrund von Temperaturschwankungen verursacht. Es ist normal und unbedenklich.

Wie lege ich die Batterien der Fernbedienung ein?

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung. Legen Sie zwei AAA (R03)-Batterien unter Beachtung der Polarität + und - ein. Schließen Sie die Abdeckung.

Warum kommt Dampf aus dem Luftauslass?

Im Modus Kühlen oder Entfeuchten kann Dampf aufgrund des Temperaturunterschieds zwischen Raumluft und zugeführter Luft auftreten. Das ist normal.

Was tun bei einem Stromausfall?

Die Klimaanlage verfügt über einen Speicher, der die Einstellungen speichert. Nach Wiedereinschalten startet sie automatisch mit denselben Einstellungen, außer den Timern, die zurückgesetzt werden müssen.

Wie stelle ich die vertikale Luftstromrichtung ein?

Drücken Sie die Taste SWING auf der Fernbedienung: Die vertikalen Lamellen schwenken. Drücken Sie erneut, um sie in der gewünschten Position zu stoppen. Die Position wird für die nächste Verwendung gespeichert.

Was ist der Unterschied zwischen den Modi Luftreinigung und Ionenausgleich?

Der Modus Luftreinigung reduziert die Menge an Schimmelpilzen durch gruppierte Ionen. Der Modus Ionenausgleich gibt mehr negative Ionen ab, um die Luft frischer zu machen, ähnlich wie in der Nähe eines Wasserfalls.

BEDIENUNGSANLEITUNG AEA18DR SHARP

BEDIENUNGSANLEITUNG

NOTICE D'UTILISATION

ERXEPIIIO AEITOYPTIA

GEBRUIKSAANWIJZING

ENGLISH

Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.

INHALT

VORSICHTSMASSNAHMEN D-1 ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB D-3 - ENERGIESPARTIPPS. D-3 - TEILEBEZEICHNUNG D-4 - VERWENDUNG DER FERNBEDIENUNG ..D-6 - TIPPS ZUM PLASMACLUSTER-BETRIEB. D-7 GRUNDLAGEN DES BETRIEBS D-8 EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-10

PLASMACLUSTER-BETRIEB D-11 EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER D-11 BETRIEB MIT DEM ZEITSCHALTER ... D-12 HILFSBETRIEB D-14 WARTUNG D-14 WAHLAUSSTATTUNG D-15 BEVOR SIE DEN KUNDENDIENST RUFEN D-16

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen. 2 Zur Vermeidung von Gesundheitsschäden setzen Sie Ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aus. 3 Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist. 4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslüfter Verletzungen verursachen. 5 Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da dies einen elektrischen Schlag verursachen könnte. 6 Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden. 7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen. 8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparatur dieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

VORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

1. Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen. 2. Die Tasten nicht mit nassen Händen bedienen. Dies könnte einen elektrischen Schlag verursachen. 3. Aus Sicherheitsgründen soll der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird. 4. Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz. 5. Legen Sie keinerlei Gegenstände auf das Außengerät, und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden. 6. Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und damit nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus, um Tiere oder Pflanzen aufzuziehen, verwendet werden. 7. Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen. 8. Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben. 9. Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen. 10. Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen. 11. Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollen beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Spannung und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausströmt. Dies kann einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch so, dass ein sanfter Ablauf sichergestellt ist. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden lassen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Fehlerstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLUNG	obere Grenze	32°C D.B. 23°C W.B. -	43°C D.B.
	untere Grenze	21°C D.B. 15°C W.B. -	21°C D.B.
HEIZUNG (nur AY-AP18DR/ AY-AP24DR)	obere Grenze	27°C D.B. -	24°C D.B. 1 8
	untere Grenze	20°C D.B. - -9,5°C	-8,5°C D.B. W.B.

T.B. = Trockenthermometer

F.B. = Feuchtthermometer

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird.

Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KÜHLEN oder TROCKNEN läuft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einige Ausnahmen sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschalter-Einstellungen gemacht worden sind, müssen diese erneut eingestellt werden.

HINWEISE FÜR MODELLE AY-AP18DR/AY-AP24DR

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Modus fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeit lang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn Sie das Thermostat im Kühlen-Modus 1°C höher als die gewünschte Temperatur einstellen (und bei den Modellen AY-AP18DR/AY-AP24DR im HEIZEN-Modus 2°C niedriger), sparen Sie ungefähr 10 Prozent Strom.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.
• Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-AP18DR/AY-AP24DR auch während des Heizbetriebes).

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS. TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

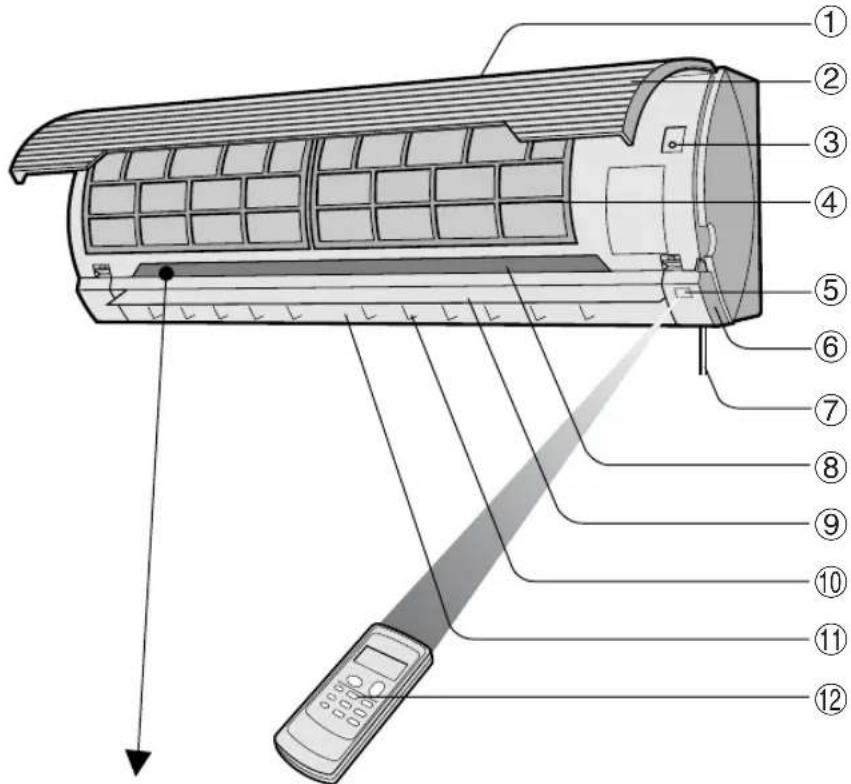

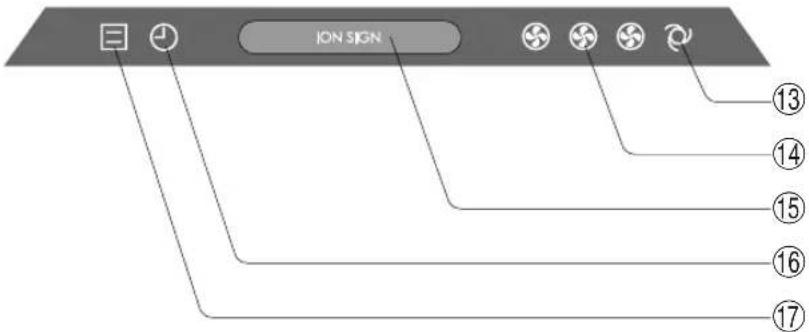

ZIMMERGERÄT

① Einlass (Luft) ② Öffnungsklappe ③ AUX.-Taste ④ Luftfilter ⑤ Empfänger-Fenster ⑥ Lamellen-Einheit (Öffnen, um das Klimagerät innen zu reinigen) ⑦ Netzkabel (nur AY-AP18DR/AH-AP18DR) ⑧ Anzeigefeld ⑨ Lamelle zur vertikalen Einstellung ⑩ Lamelle zur horizontalen Einstellung ① Auslass (Luft) ② Fernbedienung AUTOM. LÜFTERDREHZAHL-Lampe (Grün) LÜFTERDREHZAHL-Lampe (Grün) PLASMACLUSTER-Lampe (Blau, Grün) ZEITSCHALTER-Lampe (Orange) ⑦ BETRIEBS-Lampe (Rot)

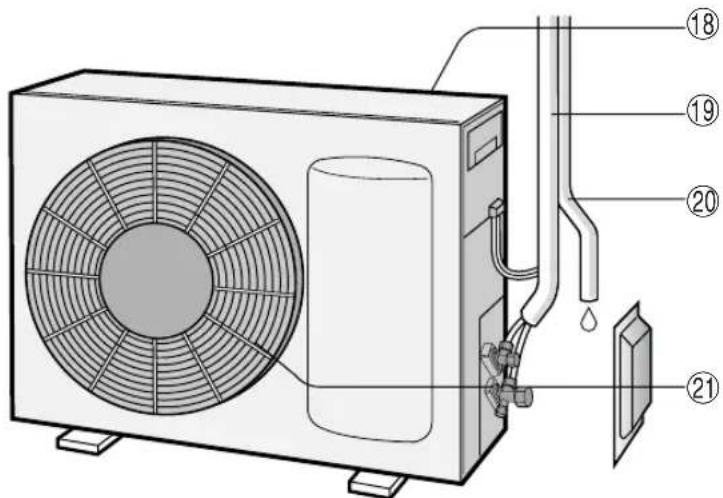

AUSSENGERÄT

Einlass (Luft) 19 Kühlmittelrohr und Verbindungskabel ② Entwässerungsschlauch ② Auslass (Luft)

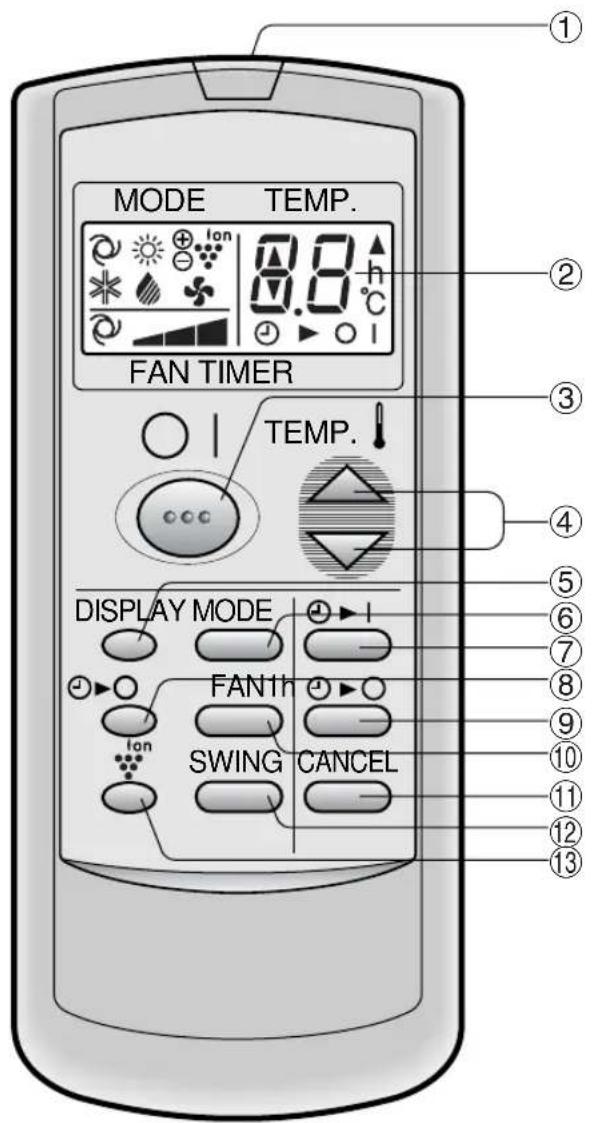

FERNBEDIENUNG

① SENDER ② ANZEIGE (Flüssigkristallanzeige) ③ EIN-/AUS-Taste ④ THERMO. (Thermostat)-Taste ⑤ ANZEIGE-Taste ⑥ MODUS-Taste (für die Wahl der Betriebsart) ⑦ ZEITSCHALTER-AN-Taste (zur Einstellung der Einsatzzeit) ⑧ EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste ⑨ ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit) ⑩ LÜFTER-Taste ⑪ ZEITSCHALTER-ABBRUCH-Taste ⑫ SCHWUNG-Taste (für die Einstellung des Luftstroms) ⑬ PLASMACLUSTER-Taste

(Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-AP18DR/AY-AP24DR vorhanden)

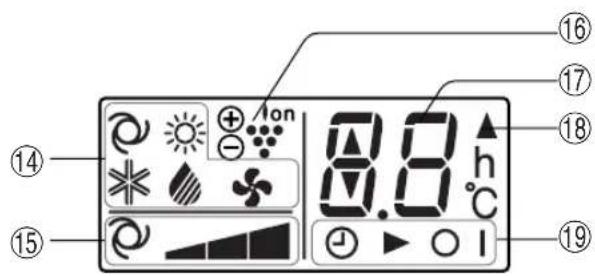

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑭ BETRIEBSSYMBOLE

: AUTOM. : HEIZEN

: AUTOM. : Manuelle Einstellung

⑯ PLASMACLUSTER-SYMBOL ⑰ ANZEIGE FÜR TEMPERATUR UND HERABZÄHLEN DES ZEITSCHALTERS ⑱ SENDERSYMBOL ⑲ ANZEIGE FÜR ZEITSCHALTER EIN/AUS

Zeigt die Einstellung Zeitschalter Ein oder Aus an.

Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-AP18DR/AY-AP24DR vorhanden)

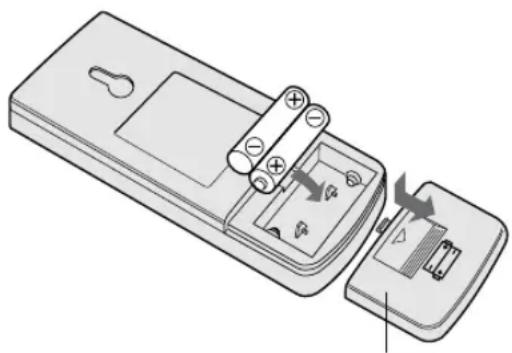

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

1. Batterieabdeckung auf der Rückseite der Fernbedienung abnehmen. 2. Legen Sie Batterien in das Batteriefach ein; achten Sie auf die richtige Ausrichtung der ⊕ und ⊖ Polarität.

• Auf dem Display werden Linien angezeigt, wenn die Batterien richtig eingelegt wurden.

3 Batterieabdeckung wieder anbringen.

Batterieabdeckung

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

DIE VERWENDUNG DER FERNBEDIENUNG

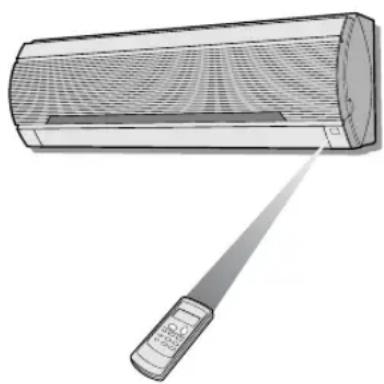

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden. Die Fernbedienung funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da dies den Betrieb negativ beeinflussen könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.
• Die Benutzung einer leicht entzündlichen Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

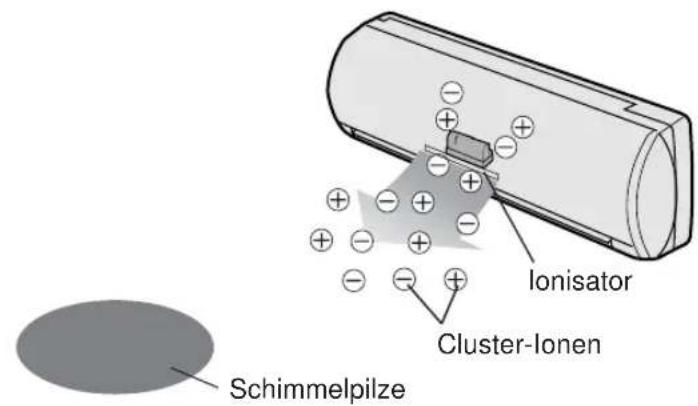

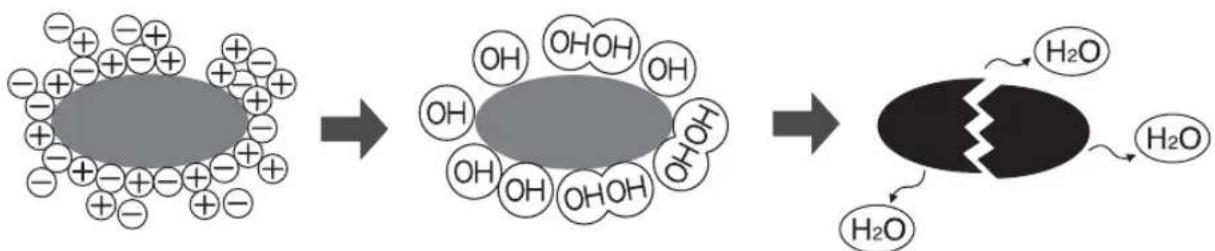

TIPPS ZUM PLASMACLUSTER-BETRIEB

Der Ionisator im Klimagerät gibt Cluster-Ionen in den Raum frei, die eine kollektive Masse von positiven und negativen Ionen darstellen.

Die Cluster-Ionen reduzieren die in der Luft befindlichen Schimmelpilze.

LUFTREINIGUNGSBETRIEB

In die Luft abgegebene Cluster-Ionen reduzieren die in der Luft befindlichen Schimmelpilze.

IONENAUSGLEICH-BETRIEBSART

Es wird gesagt, dass an Orten wie Wasserfällen oder Wäldern in einer natürlichen Umgebung viele negative Ionen vorhanden sind.

In dieser Betriebsart werden negative Ionen in erhöhtem Maße freigesetzt, um die Raumluft diesem Zustand anzugleichen.

Lesen Sie Seite 11 für die Bedienung.

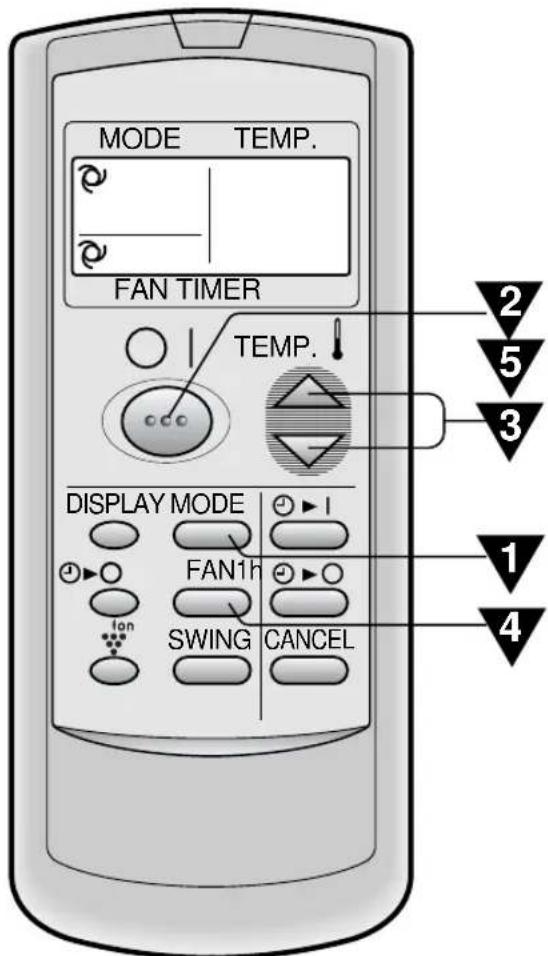

Drücken Sie zum Auswählen des Betriebsmodus die MODUS-Taste. AUTOM. HEIZEN KÜHLEN TROCKNEN NUR LÜFTER

(HEIZEN ist nur für AY-AP18DR/AY-AP24DR)

Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

Die rote BETRIEBS-Lampe am Gerät leuchtet.

Drücken Sie zur Einstellung der gewünschten Temperatur die THERMO.-Taste.

AUTOM./TROCKENBETRIEB

Die Temperatur kann in 1 °C Stufen innerhalb eines Bereiches von 2 °C höher oder 2 °C niedriger als die von der Klimaanlage automatisch bestimmten Temperatur geändert werden.

KÜHLEN (HEIZEN für AY-AP18DR/AY-AP24DR) BETRIEB

Die Temperatur kann innerhalb eines Bereiches von 18 bis 32 °C eingestellt werden.

NUR LÜFTER-BETRIEB

Die Temperatureinstellung kann nicht durchgeführt werden.

Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die LÜFTER-Taste.

AUTOM. SCHWACH NIEDRIG HOCH

• Im TROCKNEN-Modus ist die Lüftergeschwindigkeit auf AUTO voreingestellt und kann nicht verändert werden.
• Im NUR LÜFTER-Modus kann die Lüftergeschwindigkeit nicht auf AUTO eingestellt werden.

Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN-/AUS-Taste.

Die rote BETRIEBS-Lampe (C) am Gerät erlischt.

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsarten und Temperatur-Einstellungen für die Modelle AH-AP18DR/ AH-AP24DR

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatinstellung
Unter 24°C TROCKNEN Raumtemperatur zu Beginn
24°C-26°C KÜHLEN 24°C
26°C-28°C KÜHLEN 25°C
Über 28°C KÜHLEN 26°C

Betriebsarten und Temperatur-Einstellungen für die Modelle AY-AP18DR/AY-AP24DR

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatstellung
Unter 21°C HEIZEN 23°C
21°C-24°C TROCKNEN Raumtemperatur zu Beginn
24°C-26°C KÜHLEN 24°C
26°C-28°C KÜHLEN 25°C
Über 28°C KÜHLEN 26°C

TIPPS ZUR LÜFTERDREHZAHL-LAMPE

Während des Betriebes leuchtet die LÜFTERDREHZAHL-Lampe in 3 Stufen (2 Stufen für TROCKNEN-Betrieb) auf dem Anzeigenfeld der Einheit zur Anzeige der Lüfterdrehzahl auf.

Wenn die Lüfterdrehzahl auf AUTOM. gestellt wurde, oder wenn sie manuell gestellt wurde

Sanfte Drehzahl

Niedrige Drehzahl

Hohe Drehzahl

Die AUTOM. LÜFTERDREHZAHL-Lampe leuchtet auf.

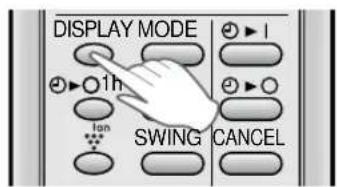

Zum Abschalten der Lüfterdrehzahl-Lampe die ANZEIGE-Taste drücken. Die PLASMACLUSTER-Lampe erlischt auch.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Zum Abschalten der Lüfterdrehzahlampede ANZEIGE-Taste drücken. Die PLASMACLUSTER-Lampe erlischt auch.

NUR LÜFTER-BETRIEB

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Betriebsarten KÜHLEN und TROCKNEN Horizontaler Luftstrom

NUR LÜFTER-BETRIEB

(und HEIZEN für AY-AP18DR/AY-AP24DR)

Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHUNG

Drücken Sie einmal die SCHWUNG-Taste auf der Fernbedienung.

Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel.

Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die senkrechten Einstellungslammellen in der gewünschten Position befinden.

• Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches. Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten KÜHLEN und TROCKNEN

NUR LÜFTER-BETRIEB (und HEIZEN für AY-AP18DR/AY-AP24DR)

Der Einstellbereich ist kleiner als der SCHWUNG-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

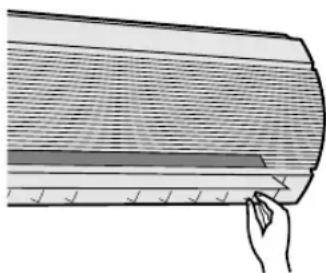

HORIZONTALER LUFTSTROM

Halten Sie die waagerechten Einstellungslammellen wie obenstehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Lamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SOFT" (sanfte Drehzahl) über einen längeren Zeitraum hinweg betreiben.

An den Lamellen könnte sich Kondensat bilden.

LUFTREINIGUNGSBETRIEB: In die Luft abgegebene Cluster-Ionen reduzieren die in der Luft befindlichen Schimmelpilze.

IONENAUSGLEICH-BETRIEBSART: Negative Ionen werden in erhöhtem Maß freigesetzt.

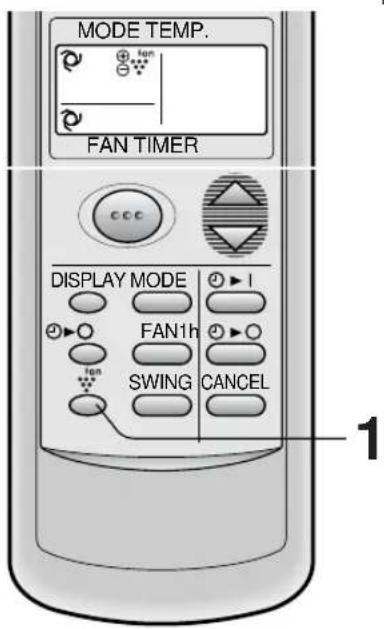

1. Drücken Sie während des Betriebes die PLASMA-CLUSTER-Taste, um die Betriebsart auszuwählen. LUFTREINIGUNG IONENAUSGLEICH ABBRECHEN

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• In der IONENAUSGLEICH-Betriebsart leuchtet die grüne PLASMACLUSTER-Lampe am Gerät auf.

DEAKTIVIEREN

Drücken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbol auf dem Fernbedienungsdisplay erlischt.

Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEIS:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nächsten Einschalten arbeitet das Klimagerät in derselben Betriebsart. - Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

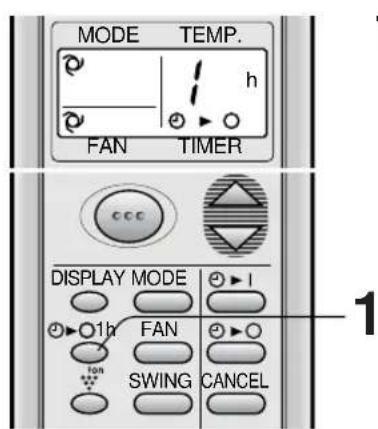

1. Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste.

Die Fernbedienung zeigt "1h" an. Die orange ZEITSCHALTER-Lampe am Gerät leuchtet auf. Das Gerät beendet seinen Betrieb nach einer Stunde.

DEAKTIVIEREN

Drücken Sie die ABBRUCH-Taste. Die orange ZEITSCHALTER-Lampe am Gerät erlischt. Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus. Die rote BETRIEBS-Lampe und die orange ZEITSCHALTER-Lampe am Gerät erlöschen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-EIN- und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb lassen möchten, müssen Sie während des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.

ZEITSCHALTER AUS

Die Einheit schaltet sich entsprechend ihren Einstellungen automatisch ab.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Richten Sie die Fernbedienung auf das Signalempfangsfenster an der Einheit.

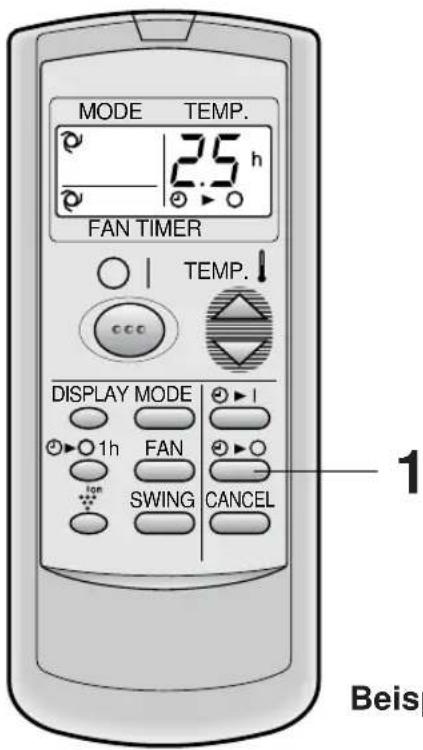

1 Drücken Sie die ZEITSCHALTER AUS-Taste (O) und stellen Sie die gewünschte Zeit ein.

Die Zeiteinstellung ändert sich beim Drücken der Taste wie folgt:

Halten Sie für eine schnelle Einstellung die Taste gedrückt.

Die orange ZEITSCHALTER-Lampe am Gerät leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton. - Die Zeiteinstellung wird heruntergezählt, um die verbleibende Zeit anzuzeigen.

Beispiel: Wenn Sie den Ablauf 2,5 Std. später stoppen wollen.

TIPPS ZUM BETRIEB MIT VORGEGEBENER AUSSCHALTZEIT

Wenn der ZEITSCHALTER AUS-Modus eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1°C .

BETRIEBSART HEIZEN:

(nur für die Modelle AY-AP18DR/AY-AP24DR)

• Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3°C .

HINWEIS:

Die automatische Schlaffunktion wird im NUR LUFTER-Modus nicht aktiviert.

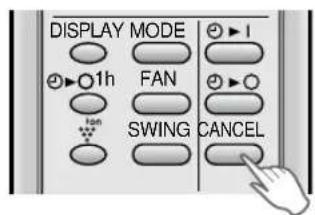

ZEITSCHALTER-ABBRUCH

Drucken Sie die ABRUCH-Taste.

Die orange ZEIT-SCHALTER-Lampe (am Gerät) erlischt.

ÄNDERUNG DER ZEITSCHALTEREINSTELLUNG

Drucken Sie die ZEITSCHALTER-Taste, die Sie ändern wollen (ZEITSCHALTER AUS oder ZEITSCHALTER AN) und ändern Sie die Zeiteinstellung.

ZEITSCHALTER AN

Die Einheit wird entsprechend ihren Einstellungen automatisch einschalten.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Beispiel: Wenn Sie nach 6,5 Std. die gewünschte Raumtemperatur haben wollen.

Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät.

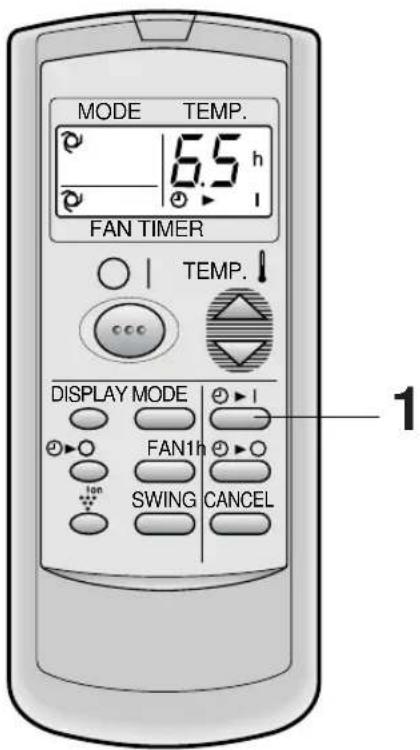

1 Drucken Sie die ZEITSCHALTER AN-Taste (O)

Die Zeiteinstellung ändert sich beim Drucken der Taste wie folgt:

Halten Sie für eine schnelle Einstellung die Taste gedrückt.

Die orange ZEITSCHALTER-Lampe (am Gerät) leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton. - Die Zeiteinstellung wird heruntergezählt, um die verbleibende Zeit anzuzeigen.

Wie gewünscht Betriebsart, Temperatur, die Lüfterdrehzahl-Einstellung und den PLASMA-CLUSTER-Betrieb auswählen.

• Wenn Sie zusammen mit dem ZEITSCHALTER AN die Temperatur einstellen, wird diese im Display 5 Sekunden lang angezeigt, und dann kehrt das Display wieder zur Zeitanzeige zurück.
• Wenn Sie die Einstellung nicht ändern, arbeitet die Einheit mit der letzten Einstellung.
• Das Gerät schaltet sich vor der eingestellten Zeit ein und sorgt dafür, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

HINWEISE FÜR ZEITSCHALTER-EINSTELLUNG UND -BETRIEB

Die letzte Zeitschalter-Einstellung wird gespeichert und auf der Anzeige der Fernbedienung bei der Einstellung des ZEITSCHALTER AUS oder ZEITSCHALTER AN als nächste Zeit angezeigt. - Der ZEITSCHALTER AUS oder ZEITSCHALTER AN können nicht zusammen eingestellt werden.

Die letzte ZEITSCHALTER-Einstellung wird aktiviert.

• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER gesetzt wurde, kann weder der ZEITSCHALTER AUS noch der ZEITSCHALTER AN gesetzt werden.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER während des ZEITSCHALTER AUS oder ZEITSCHALTER AN-Betriebes gesetzt wird, wird der ZEITSCHALTER AUS oder ZEITSCHALTER AN beendet.

Wenden Sie diesen Modus an, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Frontplatte des Zimmergeräts ab und drücken Sie die AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus. Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

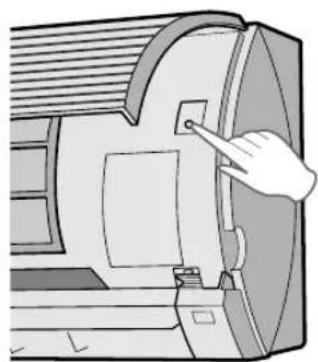

Drücken Sie noch einmal die AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät erlischt.

HINWEIS:

Wenn Sie die AUX-Taste während des Normalbetriebs drücken, schaltet sich das Gerät aus.

WARTUNG

INNENREINIGUNG DES KLIMAGERÄTES

1. Stellen Sie sicher, dass Sie das Netzkabel von der Wandsteckdose abtrennen oder dass Sie den Stromkreis-Unterbrecher ausschalten. 2. ÖFFNEN SIE DIE LAMELLEN-EINHEIT.

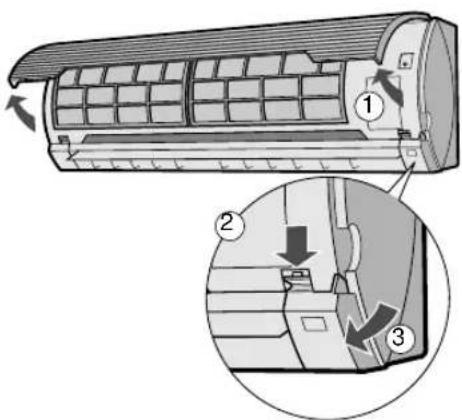

① Heben Sie die Öffnungsklappe an. ② Drücken Sie beide Haken auf der linken und der rechten Seite nach unten und halten Sie die Sperrvorrichtung anschließend los. ③ Ziehen Sie die Lamelleneinheit nach vorne heraus. ④ Lassen Sie die Einheit vorsichtig nach vorne hinab offen.

3. REINIGEN SIE DIE INNENSEITE DES KLIMAGERÄTES. Stellen Sie sicher, dass sich innen der Ventilator nicht dreht. Entfernen Sie den Staub mit einem Staubsauger oder wischen Sie ihn mit einem trockenen Tuch weg. 4. SCHLIESSEN SIE DIE LAMELLEN-EINHEIT.

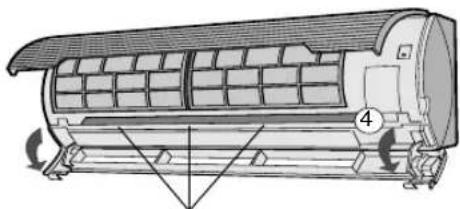

1. Heben Sie die Lamellen-Einheit an und schieben Sie sie an ihren Platz zurück. 2. Stellen Sie sicher, dass beide Haken auf der linken und rechten Seite eingerastet und die drei Stützen fest eingepasst sind. 3. Schließen Sie die Öffnungsklappe.

Stützen

5. Schließen Sie das Netzkabel wieder an der Wandsteckdose an oder schalten Sie den Stromkreis-Unterbrecher wieder an. 6. Stellen Sie sicher, dass keine der Lampen auf dem Anzeigefeld blinkt. Wenn die Lamelleneinheit nicht wieder richtig installiert wurde, setzt die Sicherheitseinrichtung ein, die die Lampen blinken lässt und den Betrieb des Gerätes verhindert. Installieren Sie in einem solchen Fall die Lamelleneinheit erneut und achten Sie auf ordnungsgemäße Installation. Drücken Sie die ON/OFF-Taste auf der Fernbedienung und prüfen Sie, ob das Gerät einwandfrei arbeitet.

Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

① Heben Sie die Öffnungsklappe an. ② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen. ③ Ziehen Sie die Filter nach unten heraus.

3. REINIGEN SIE DIE FILTER. Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten. 4. SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein. ② Schließen Sie die Öffnungsklappe. ③ Drücken Sie fest auf die Pfeilmarkierung auf der Klappe, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen kann.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Lassen Sie das Gerät etwa einen halben Tag lang im NUR-LÜFTER-Betrieb laufen, damit die Mechanik vollständig trocknen kann. 2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben. 3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind. 2 Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden. 3 Kontrollieren Sie die Befestigung des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass es fest angebracht ist.

WAHLZUBEHÖR

Luftreinigungsfilter

Während des Betriebes des Klimagerätes reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab. Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen. Der Wegwerffilter sollte ungefähr alle 3~6 Monate ausgetauscht werden. Die Filter sind bei Ihrem Fachhändler erhältlich.

Typ AZ-F1800C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

GERÄT LÄUFT NICT Das Gerät lαuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lαuft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebnehmen.	SCHWINGGERÄUSCHE Bei den sanften Schwinggeräussen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
	WASSERDAMPF ·Beim Betrieb im KühLEN- oder TROCKEN- Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund damit der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft. ·Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererät ausfließen. (Nur bei den Modellen AY-AP18DR/AY-AP24DR)
DAS GERÄT LIEFERT KEINE WARMLUFT (Modelle AY-AP18DR/AY-AP24DR) Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.
KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.	AM LUFTAUSLASS DES PLASMACLUSTERS AUSTRETENDER GERUCH Die ist der vom lonisator erzeugte Ozongeruch. Die Koncentration des Ozons ist sehr gering und hat keinen negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt sich schnell und die Koncentration im Raum erhöht sich nicht.
AUSGABE EINES LEISEN SUMMGERÄUSCHES Dies ist der Ton, der ausgegeben wird, wenn das Geärton lonen-Cluster erzeugt.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zuerst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICT

• Überprüfen Sie, ob der Lamellen-Einheit gefallen oder die Sicherung Herausgesprungen ist. • Prufen Sie, ob die Lamellen-Einheit richtig installiert ist. Wenn die Lamellen-Einheit nicht richtig installiert ist,blinken alle Lampen auf dem Anzeigefeld.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außen-gerät, um sicherzustellen, dass weder Luftteinlass noch Luftauslass auf irgendene Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperature möglichwerse nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbe-dienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung besteht auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarityt in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe auf dem Anzeigefeld blinken.

1 GERÄT AUSSCHALTEN

2 FILTER ENTFERNEN

LUFTREINIGUNGSBETRIEB

Die von der Luft freigesetzten Verunreinigungen werden die Luftströmungsgeräusche, die Schimmel verursachen, verringern.

IONENGLEICHGEWICHTSBETRIEB (ION BALANCE)

Es wird gesagt, dass in einem natürlichen Zustand, an Orten mit Wasserfällen oder Stränden, eine Fülle von negativen Ionen vorhanden ist.

Temperaturinstellung ist nicht möglich.

AUTOMATISCHE ABSCHALTUNG
