Tipo di prodotto	Condizionatore d'aria split a parete
Marca	Sharp
Modello	AEA18DR
Potenza di raffreddamento	Circa 5,3 kW (18.000 BTU/h)
Alimentazione elettrica	220-240 V ~ 50 Hz
Modalità di funzionamento	Auto, Freddo, Deumidificazione, Solo ventilatore
Plasmacluster	Purificazione dell'aria e bilanciamento degli ioni
Telecomando	Senza fili, portata 7 m, batterie AAA (2×)
Timer	Spegnimento dopo 1 ora, timer ON/OFF da 0,5 a 12 h
Direzione del flusso d'aria	Verticale motorizzata (SWING) e orizzontale manuale
Filtri dell'aria	2 filtri lavabili, pulizia ogni 2 settimane
Filtro opzionale	Purificatore d'aria AZ-F1800C (sostituzione 3-6 mesi)

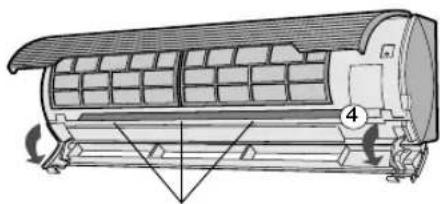

Manutenzione	Pulizia interna delle persiane con aspirapolvere o panno asciutto
Manutenzione stagionale	Far funzionare in modalità ventilatore per mezza giornata prima di un arresto prolungato
Sicurezza	Messa a terra obbligatoria, interruttore, non esporre all'acqua
Intervallo temperatura esterna (raffreddamento)	21 °C BS a 32 °C BS
Intervallo temperatura interna (raffreddamento)	18 °C a 32 °C (impostazione)
Utilizzo	Domestico, non utilizzare in serre o canili

Domande frequenti - AEA18DR SHARP

Come utilizzare la modalità Plasmacluster?

Durante il funzionamento, premere il tasto PLASMACLUSTER per selezionare la modalità Purificatore d'aria o Bilanciamento degli ioni. La spia blu o verde si accende sull'apparecchio. Per annullare, premere fino a quando il simbolo si spegne.

Cosa fare se l'apparecchio non raffredda correttamente?

Verificare che i filtri dell'aria siano puliti, che l'unità esterna non sia ostruita, che il termostato sia impostato correttamente e che finestre e porte siano chiuse. Se il problema persiste, contattare il servizio di assistenza.

Come pulire i filtri dell'aria?

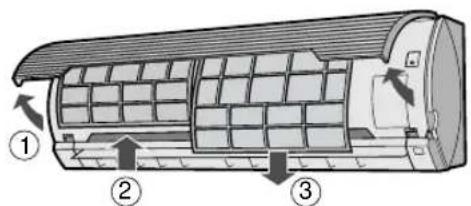

Aprire il pannello anteriore, spingere i filtri verso l'alto per sbloccarli, poi tirarli verso il basso. Pulirli con aspirapolvere o acqua tiepida con un detergente delicato, asciugare all'ombra, poi rimetterli a posto.

Come programmare il timer di spegnimento?

Premere il tasto TIMER OFF e impostare il ritardo desiderato (da 0,5 a 12 ore). La spia arancione TIMER si accende. L'apparecchio si spegnerà automaticamente dopo il tempo programmato.

L'apparecchio emette un rumore di scricchiolio, è normale?

Sì, questo rumore è causato dalla dilatazione e contrazione dei componenti a causa delle variazioni di temperatura. È normale e non pericoloso.

Come installare le batterie del telecomando?

Rimuovere il coperchio del vano batterie sul retro del telecomando. Inserire due batterie AAA (R03) rispettando le polarità + e -. Richiudere il coperchio.

Perché esce vapore dall'uscita dell'aria?

In modalità Freddo o Deumidificazione, può apparire vapore a causa della differenza di temperatura tra l'aria ambiente e l'aria soffiata. È normale.

Cosa fare in caso di blackout?

Il condizionatore dispone di una memoria che registra le impostazioni. Al ritorno dell'alimentazione, si riavvia automaticamente con le stesse impostazioni, tranne i timer che devono essere reimpostati.

Come regolare la direzione del flusso d'aria verticale?

Premere il tasto SWING del telecomando: le persiane verticali oscillano. Premere di nuovo per fermarle nella posizione desiderata. La posizione viene memorizzata per l'uso successivo.

Qual è la differenza tra le modalità Purificazione dell'aria e Bilanciamento degli ioni?

La modalità Purificatore d'aria riduce la quantità di funghi di muffa grazie agli ioni raggruppati. La modalità Bilanciamento degli ioni rilascia più ioni negativi per un'aria più fresca, come vicino a una cascata.

MANUALE UTENTE AEA18DR SHARP

CONDIZIONATORE D'ARIA

DA CAMERA TIPO SPLIT

AR CONDICIONADO

DE DUAS UNIDADES

AIPKONTIION Δ Ω MATIOY

TYNOY SPLIT

SPLIT-AIRCONDITIONER

OPERATION MANUAL

MANUALE DI ISTRUZIONE

MANUAL DE INSTRUÇÉS

Grazie per aver acquistato il condizionatore d'aria della SHARP. Leggete attentamente questo manuale prima di usare il prodotto.

INDICE

PRECAUZIONI 1-1 NOTE ULTERIORI SUL FUNZIONAMENTO. 1-3 SUGGERIMENTI PER RISPARMIARE ENERGIA 1-3 NOMI DEI COMPONENTI I-4 - USO DEL TELECOMANDO - SUGGERIMENTI SUL FUNZIONAMENTO DEL PLASMA - FUNZIONI DI BASE 1-8

• REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA I-10

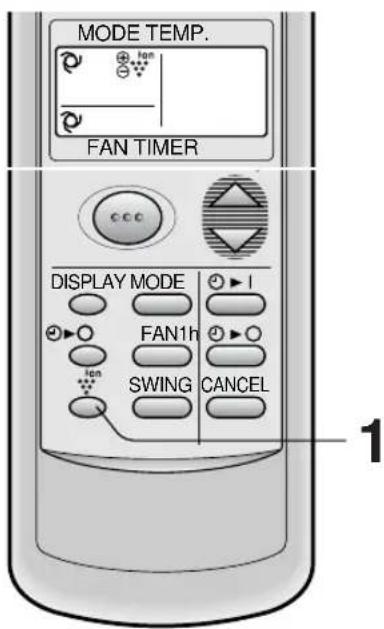

• FUNZIONAMENTO DEL PLASMA ....... I-11

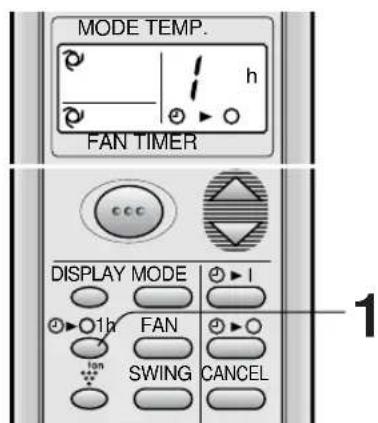

• TIMER DI SPEGNIMENTO DOPO UN'ORA. I-11

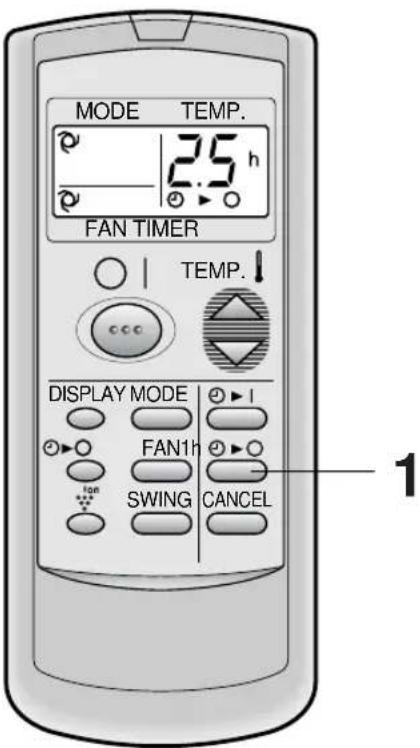

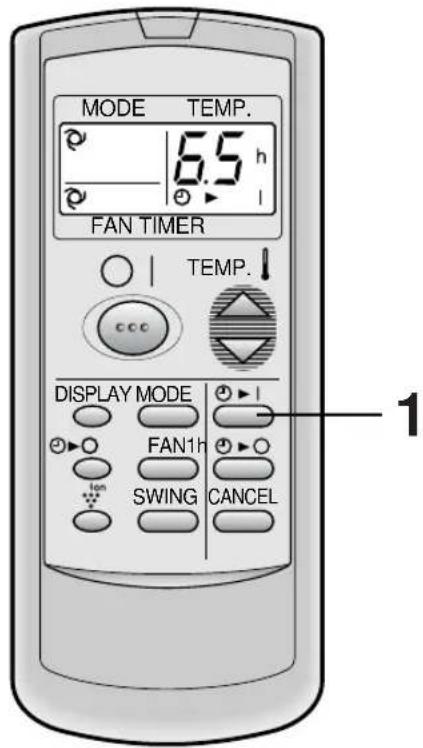

• FUNZIONAMENTO DEL TIMER I-12
• MODO AUSILIARIO. I-14 MANUTENZIONE I-14 KIT OPZIONALE I-15
• PRIMA DI RICHIEDERE ASSISTENZA. I-16

PRECAUZIONI

AVVERTIMENTI PER L'USO

1. Non tirate o deformate il cavo di alimentazione. Se si tira o si usa in modo errato il cavo, si può danneggiare l'unità e provocare scosse elettriche. 2. Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe essere dannoso alla vostra salute. 3. Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persone costrette a stare a letto o persone con handicap fisici, assicuratevi prima che la temperatura della stanza sia confortevole per tali persone. 4. Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni. 5. Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incompleto potrebbe causare scosse elettriche. 6. Se avvertite qualcosa di anomalo nel condizionatore d'aria (per es. odore di bruciato), spegnete l'apparecchio immediatamente e SPEGNETE l'interruttore di circuito. 7. Seguite le norme locali per il cablaggio del cavo di alimentazione. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio. 8. Sostituite il cavo di alimentazione solo con uno specificato dal produttore. La sostituzione deve essere effettuata unicamente da un tecnico qualificato.

AVVERTIMENTI PER L'INSTALLAZIONE / RIMOZIONE / RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l'unità da soli. Un'esecuzione errata potrebbe causare scossa elettrica, perdita d'acqua, incendio ecc. Consultate il vostro rivenditore o altro personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

Questo apparecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/23/EEC come emendate da 93/68/EEC.

PRECAUZIONI

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno. 2 Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica. 3 Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo. 4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata. 5 Non collocate niente sull'unità esterna e non calpestatela. L'oggetto o la persona potrebbero cadere, provocando lesioni. 6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante. 7 Non collocate contenitori di acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando scossa elettrica. 8 Non bloccate gli sbocchi di uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti. 9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocare lesioni. 10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare scossa elettrica o danni all'apparecchio. 11 Questo apparecchio non deve essere usato da bambini o persone inferme alla superficie.

Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO / INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusti. L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio. Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi. Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo di installazione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERATIVA

		TEMP. INTERNA	TEMP. ESTERNA
RINFRES-CAMENTO	limite superiore	32°C D.B.	43°C D.B.
	23°C W.B.	-
limite inferiore	21°C D.B.	21°C D.B.
	15°C W.B.	-
RISCAL-DAMENTO(solamente AY-AP18DR/AY-AP24DR)	limite superiore	27°C D.B.	24°C D.B.
		- 18°C W.B.
	limite inferiore	20°C D.B.	-8,5°C D.B.
		-	-9,5°C W.B.

• Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo campo di variazione.
• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nel modo RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

D.B. = bulbo secco W.B. = bulbo umido

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati una volta dopo il ripristino dell'alimentazione.

NOTE PER I MODELLI AY-AP18DR/AY-AP24DR

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l'unità al fine di evitare che esca aria fredda dall'unità.

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante il modo di funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'efficienza di riscaldamento. - Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale. Per riscaldare tutto l'ambiente occorre del tempo in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nel modo RINFRESCAMENTO (e 2°C in meno nel modo RISCALDAMENTO con i modelli AY-AP18DR/AY-AP24DR) si risparmierà circa il 10 percento di energia. Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia.
• Chiudete porte e finestre durante l'operazione di raffreddamento (e l'operazione di riscaldamento con i modelli AY-AP18DR/AY-AP24DR).

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE. RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER. DISATTIVATO DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

UNITÀ INTERNA

UNITÀ ESTERNA

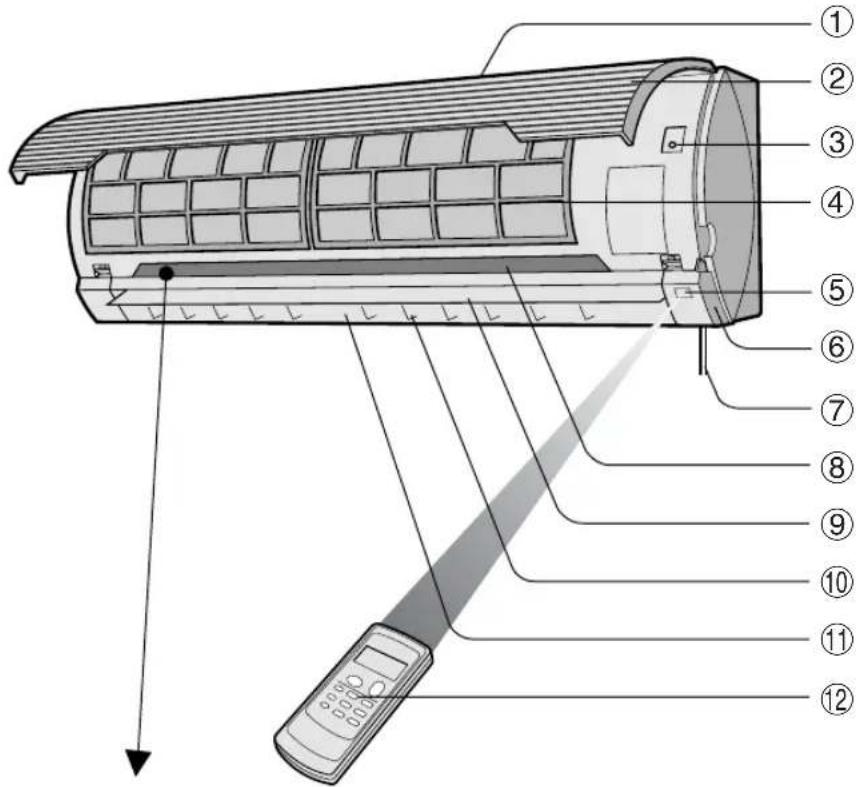

① Presa d'aria ② Pannello aperto ③ Tasto AUX. ④ Filtri d'aria ⑤ Finestra di ricezione ⑥ Unità di sfinestratura di ventilazione. Aprite per pulire l'interno del condizionatore d'aria. ⑦ Cavo di alimentazione (solamente AY-AP18DR/AH-AP18DR) ⑧ Pannello degli indicatori ⑨ Deflettore di regolazione verticale ⑩ Deflettore di regolazione orizzontale ① Presa (aria) ② Telecomando ① Spia della VELOCITÀ DEL VENTILATORE AUTOMATICO (AUTO FAN SPEED) (verde) ④ Lampada della VELOCITÀ DEL VENTILATORE (FAN SPEED) (verde) ⑤ Lampada PLASMA (PLASMACLUSTER) (blu, verde) ⑥ Lampada del TIMER (TIMER) (arancione) ⑦ Lampada FUNZIONAMENTO (OPERATION) (rossa) ⑧ Entrata (aria) ① Tubo refrigerante e cavo di interconnessione ② Tubo di drenaggio ③ Presa di uscita (aria)

TELECOMANDO

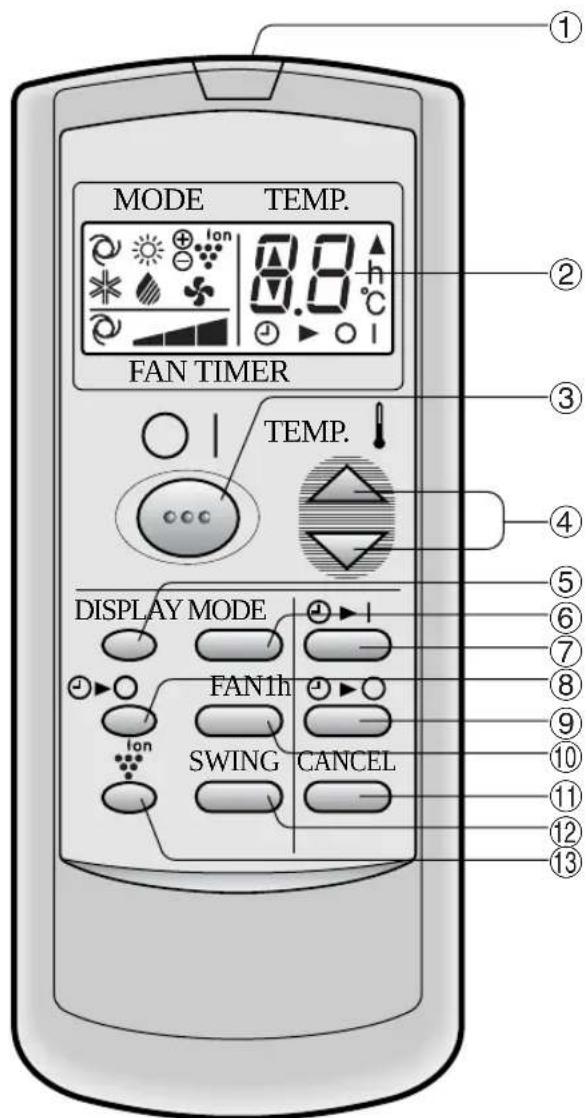

① TRASMETTITORE (TRANSMITTER) ② DISPLAY (Display a cristalli liquidi) ③ Tasto di ACCENSIONE/SPEGNIMENTO (ON/OFF) ④ Tasto TERMO. (Termostato) ⑤ Tasto del DISPLAY ⑥ Tasto MODEO (MODE) ⑦ Tasto ATTIVAZIONE TIMER (TIMER ON) (per impostare il timer) ⑧ Tasto SPEGNIMENTO A TIMER TRA UN'ORA (ONE-HOUR OFF TIMER) ⑨ Tasto DISATTIVAZIONE TIMER (TIMER OFF) (per impostare il timer) ⑩ Tasto VENTILATORE (FAN) ⑪ Tasto CANCELAZIONE DEL TIMER (TIMER CANCEL) ⑫ Tasto di OSCILLAZIONE (SWING) ⑬ Tasto PLASMA (PLASMACLUSTER)

(Il simbolo del modo è fornito solo nei modelli AY-AP18DR/AY-AP24DR)

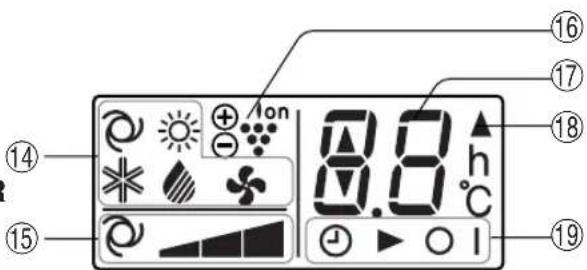

DISPLAY DEL TELECOMANDO L.C.D.

14 MODO SIMBOLI

: AUTOMATICO :

RISCALDAMENTO

(solamente per AY-AP18DR/AY-AP24DR)

: RINFRESCAMENTO

: DEUMIDIFICAZIONE

: SOLO VENTILATORE

SIMBOLI DELLA VELOCITÀ DEL VENTILATORE

: AUTOMATICO : Impostazione manuale

16 SIMBOLO PLASMACLUSTER 17 INDICATORE DELLA TEMPERATURA E DEL CONTEGGIO ALLA ROVESCIA DEL TIMER SIMBOLO DI TRASMISSIONE 19 INDICATORE ACCENSIONE TIMER/ SPEGNIMENTO TIMER

Indica quando è stato impostato il modo di accensione timer o di spegnimento timer.

Il simbolo del modo riscaldamento è fornito solo nei modelli AY-AP18DR/AY-AP24DR)

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

1 Rimuovete il coperchio del vano batterie posto sul retro del telecomando.

2 Inserite le batterie nel comparto, assicurandovi che le polarità siano allineate correttamente.

• Le linee vengono indicate sul display quando le batterie sono state installate correttamente.

3 Reinstallate il coperchio del vano batterie.

Coperchio della batteria

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico bip quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino a una distanza di 7 metri.

PRECAUZIONI

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza di accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore, o altre attrezzature usate nella stessa stanza. Non lasciate il telecomando esposto alla luce solare diretta o vicino a un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

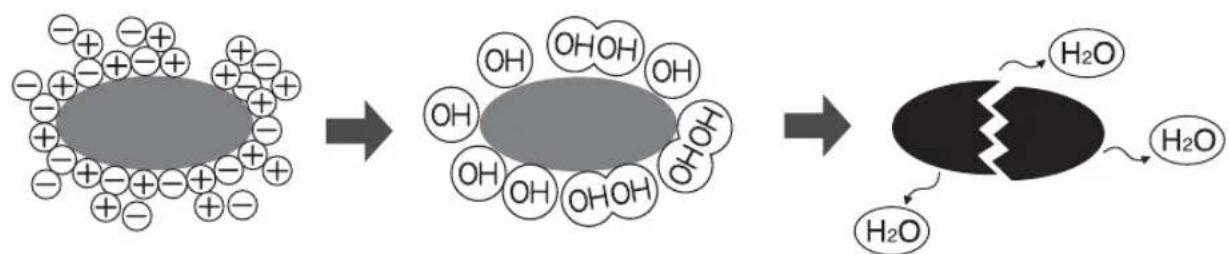

CONSIGLI SUL FUNZIONAMENTO DEL PLASMA

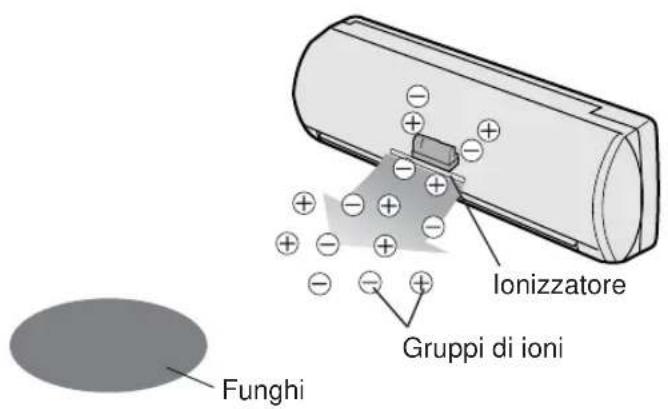

Lo ionizzatore all'interno del condizionatore d'aria libera ioni a gruppi, che consistono in una massa collettiva di ioni positivi e negativi, nella stanza. I gruppi di ioni riducono i funghi della muffa volatili.

OPERAZIONE DI PULIZIA DELL'ARIA

I gruppi di ioni dispersi emessi nell'aria ridurranno i funghi della muffa volatili.

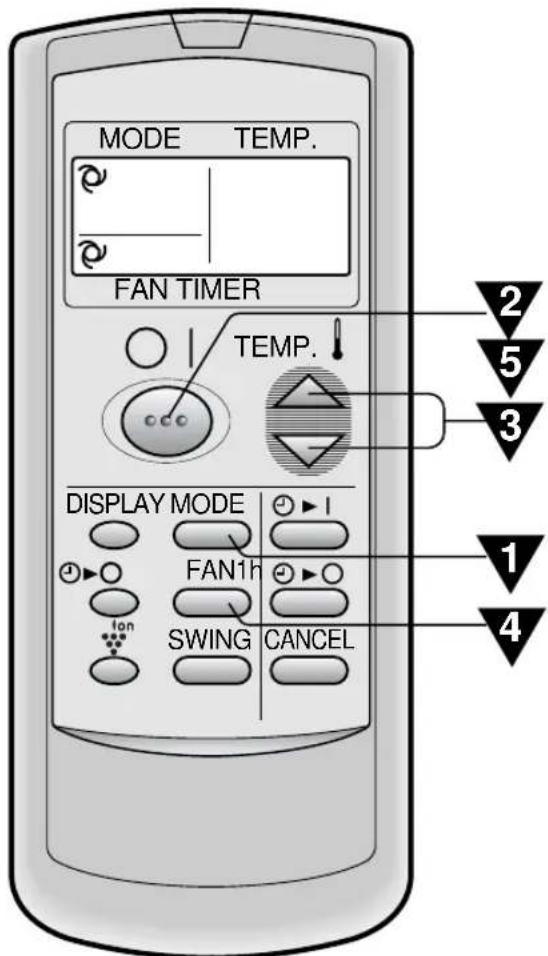

OPERAZIONE DELL'EQUILIBRIO DEGLI IONI

Si dice che ci sono molti ioni negativi in luoghi quali cascate o nelle acque dell'ambiente naturale.

In questo modo operativo gli ioni negativi verranno immessi nell'aria in grandi quantità, in modo da portare un livello d'aria simile alla sua condizione naturale nella stanza.

Fate riferimento a pagina 11 per il funzionamento.

Premere il tasto MODO per selezionare il modo di funzionamento.

AUTO RISCALDA RIN DEUMI SOLO VENTILATORE

RISCALDA

solamente per AY-AP18DR/AY-AP24DR)

Premete il tasto ACCENSIONE/SPEGNIMENTO per iniziare il funzionamento.

• La spia rossa FUNZIONAMENTO (sull'unità) si illuminerà.

Premete il tasto TERMO per impostare la temperatura desiderata.

MODO AUTOMATICO/DEUMIDIFICAZIONE (AUTO/DRY)

Potete cambiare la temperatura in incrementi da 1°C entro la gamma di 2°C superiore e 2°C inferiore rispetto alla temperatura impostata automaticamente dal condizionatore d'aria.

MODO RINFRESCA (RISCALDAMENTO per AY-AP18DR/AY-AP24DR)

Potete impostare la temperatura all'interno di un campo da 18 a 32°C.

MODO VENTILATORE SOLAMENTE

L'impostazione della temperatura non può essere effettuata.

Premete il tasto VENTILATORE per impostare la velocità desiderata del ventilatore.

AUTOMATICA MODERATA BASSA ALTA

• Nel modo DEUMIDIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICA e non può essere cambiata.
• Nel modo SOLO VENTILAZIONE, la velocità del ventilatore non può essere impostata su AUTOMATICA.

Per spegnere l'unità, premete nuovamente il tasto ACCENSIONE/SPEGNIMENTO.

La spia rossa FUNZIONAMENTO (sull'unità) si spegnerà.

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO, le impostazioni della temperatura ed il modo (rinfrescamento, riscaldamento e deumidificazione) vengono selezionati automaticamente in funzione della temperatura ambiente e della temperatura esterna al momento dell'accensione dell'unità.

Impostazioni dei modi e della temperatura per i modelli AH-AP18DR/AH-AP24DR

Temperatura ambientale all'avviamento dell'apparecchio	Funzionamento automatico
	Modo Impostazione del termostato
Al di sotto di 24°C	DEUMIDIFICAZIONE	Temperatura ambientale all'avviamento dell'apparecchio
24°C-26°C	RINFRESCAMENTO	24°C
26°C-28°C	RINFRESCAMENTO	25°C
Al di sopra dei 28°C	RINFRESCAMENTO	26°C

Impostazioni dei modi e della temperatura per i modelli AY-AP18DR/AY-AP24DR

Temperatura ambientale all'avviamento dell'apparecchio	Funzionamento automatico
	Modo Impostazione del termostato
Al di sotto di 21°C	RISCALDAMENTO	23°C
21°C-24°C	DEUMIDIFICAZIONE	Temperatura ambientale all'avviamento dell'apparecchio
24°C-26°C	RINFRESCAMENTO	24°C
26°C-28°C	RINFRESCAMENTO	25°C
Al di sopra dei 28°C	RINFRESCAMENTO	26°C

SUGGERIMENTO RIGUARDANTE LA SPIA DELLA VELOCITÀ DEL VENTILATORE

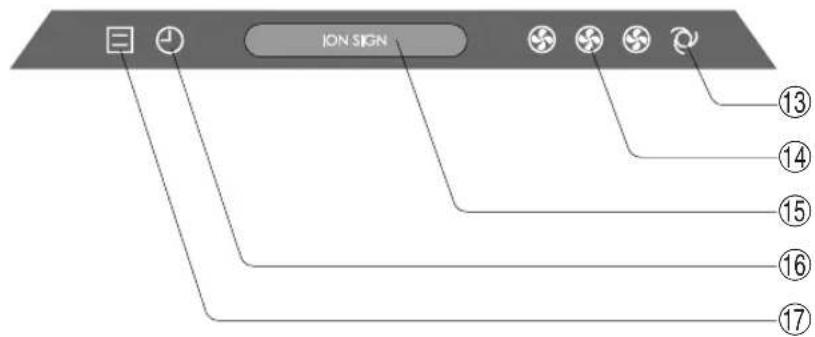

Durante il funzionamento, la spia VELOCITÀ VENTILATORE si illumina in 3 segmenti (2 segmenti per il modo DEUMIDIFICAZIONE) sul pannello degli indicatori per indicare la velocità del ventilatore.

Quando la velocità del ventilatore è su AUTOMATICA o su manuale

Velocità moderata

Bassa velocità

Alta velocità

La spia VELOCITÀ AUTOMATICA DEL VENTILATORE si illumina.

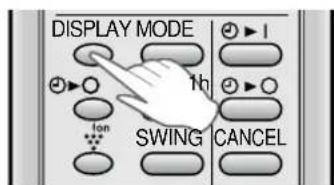

Per spegnere la spia VELOCITÀ DEL VENTILATORE, premete il tasto DISPLAY. Anche la lampada PLASMACLUSTER si spegnerà.

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

La direzione del flusso d'aria è preimpostata come di seguito per ottenere l'effetto ottimale:

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE: flusso d'aria orizzontale

Modo VENTILAZIONE (e RISCALDAMENTO per AY-AP18DR/AY-AP24DR): flusso d'aria diagonale

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Premete il tasto OSCILLAZIONE sul telecomando una volta.

• Il deflettore di regolazione verticale cambierà l'angolo continuamente.

Premete il tasto OSCILLAZIONE nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.

• Il deflettore smetterà di muoversi all'interno della gamma indicata nel diagramma.
• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Gamma di regolazione

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE

La gamma di regolazione è più limitata della gamma OSCILLAZIONE per evitare che si formi della condensa dallo sgocciolamento.

Modo VENTILAZIONE (e RISCALDAMENTO per AY-AP18DR/ AY-AP24DR)

La gamma è ampia in modo tale che il flusso d'aria possa essere diretto verso il pavimento.

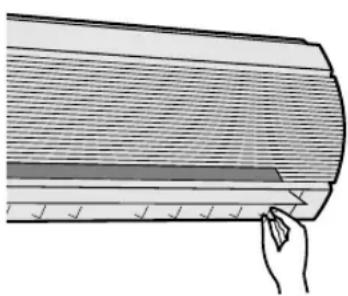

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete le leve dei deflettori di regolazione orizzontale come mostrato nel diagramma e regolate la direzione del flusso d'aria.

PRECAUZIONI

Non tentate mai di regolare manualmente il deflettore di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate la funzione di regolazione dell'aria estremamente a destra o sinistra del condizionatore d'aria con la velocità del ventilatore su "SOFT" (MODERATA) per un periodo di tempo esteso. Si potrebbe formare della condensa sulle sfinestrature di ventilazione.

FUNZIONAMENTO DI PULIZIA DELL'ARIA: i gruppi di ioni dispersi emessi nell'aria ridurranno i funghi della muffa volatili.

OPERAZIONE DELL'EQUILIBRIO DEGLI IONI: gli ioni negativi verranno immessi nell'aria in grandi quantità.

1 Durante il funzionamento, premete il tasto PLASMA per selezionare il modo.

PULIZIA DELL'ARIA EQUILIBRIO DEGLI IONI CANCELLA

• Nell'operazione di PULIZIA DELL'ARIA, la lampada blu PLASMA presente sull'unità si accenderà.
• Nell'operazione di EQUILIBRIO DEGLI IONI, la spia verde PLASMACLUSTER si illumina sull'unità.

PER CANCELLARE

Premete il tasto PLASMA fino a quando il simbolo PLASMA sul display del telecomando si spegne.

• La lampada PLASMA sull'unità si spegnerà.

NOTA:

• L'impostazione per il funzionamento del PLASMA verrà memorizzata e funzionerà allo stesso modo alla prossima accensione del ventilatore.
• Per spegnere la lampada PLASMA, premete il tasto DISPLAY.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il modo DI SPEGNIMENTO DOPO UN'ORA, l'unità smetterà di funzionare dopo un'ora.

1. Premete il tasto DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando visualizza “/ n ① ▲ O”.
• La lampada del timer in arancione TIMER (⊕) sull'unità si accenderà. L'unità smetterà di funzionare dopo un'ora.

PER CANCELLARE

Premete il tasto CANCELLAZIONE.

• La lampada del TIMER in arancione (Ⓞ) dell'unità si spegnerà.

Oppure, spegnete l'unità premendo il tasto ACCENSIONE/SPEGNIMENTO.

• La lampada di FUNZIONAMENTO in rosso (e) e la lampada TIMER in arancione (dell'unità) si spegneranno.

NOTA:

L'operazione DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle operazioni DI ACCENSIONE e SPEGNIMENTO DEL TIMER. - Se il modo DI SPEGNIMENTO DOPO UN'ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora nella condizione impostata precedentemente. - Se desiderate operare l'unità per un'altra ora prima che il modo SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.

DISATTIVAZIONE TIMER

L'unità si spegne automaticamente a seconda dell'impostazione.

Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad un massimo di 12 ore.

Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 ore in incrementi da 1 ora.

Puntate il telecomando verso la finestra del ricevitore dei segnali dell'unità.

1. Premete il tasto DISATTIVAZIONE TIMER (O) e impostate l'ora.

• L'impostazione del timer cambia quando premete il tasto nel seguente modo.

Mantenete il tasto premuto per un'impostazione rapida.

• La lampada TIMER in arancione dell'unità si accenderà.
• Un segnale acustico bip verrà emesso quando l'unità riceverà il segnale.
• L'impostazione dell'ora viene data verso il basso per migliorare il tempo rimanente.

Esempio: Se desiderate fermare l'operazione 2,5 ore più tardi.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando è impostato il modo SPEGNIMENTO CON TIMER, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che la stanza diventi eccessivamente calda o fredda quando dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/DEUMIDIFICAZIONE:

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si alza di 1°C rispetto all'impostazione originale del termostato.

MODO DI RISCALDAMENTO:

(solo per i modelli AY-AP18DR/AY-AP24DR)

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all'impostazione originale del termostato.

NOTA:

• La funzione Auto Sleep non si attiverà durante il modo SOLO VENTILAZIONE.

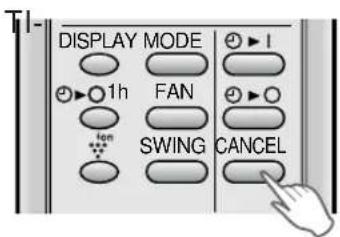

PER CANCELLARE IL MODO TIMER

Premete il tasto CANCELLAZIONE.

• La lampada MER in arancione dell'unità si spegnerà.

PER CAMBIARE L'IMPOSTAZIONE DEL TIMER

Premete il tasto TIMER da cambiare (DISATTIVAZIONE TIMER o ATTIVAZIONE TIMER) e cambiate l'impostazione del timer.

ATTIVAZIONE TIMER

L'unità si accende automaticamente secondo l'impostazione.

Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad un massimo di 12 ore.

Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 ore in incrementi da 1 ora.

Esempio: Quando desiderate ottenere la temperatura ideale tra 6,5 ore.

Puntate il telecomando verso la finestra del ricevitore dei segnali dell'unità.

Premete il tasto TIMER ATTIVATO ( ⊙ )

• L'impostazione del timer cambia quando premete il tasto nel seguente modo.

Mantenete il tasto premuto per un'impostazione rapida.

• La lampada del TIMER in arancione dell'unità si spegnerà.
• Un segnale acustico bip verrà emesso quando l'unità riceverà il segnale. L'impostazione dell'ora viene data verso il basso per riarre il tempo rimanente.

Selezionate il modo, la temperatura, l'impostazione della velocità del ventilatore e PLASMA che desiderate.

• Quando la temperatura viene impostata con TIMER ON, la temperatura appare sul display per 5 secondi, dopodiché ritorna alla visualizzazione dell'ora corrente.
• Se non cambiate l'impostazione, l'unità funzionerà con l'ultima impostazione.
• L'unità si accenderà prima dell'ora impostata per permettere che l'ambiente raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

NOTE PER L'IMPOSTAZIONE E IL FUNZIONAMENTO DEL TIMER

• L'ultima impostazione viene memorizzata e appare sul display del telecomando la prossima volta che impostate gli orari SPEGNIMENTO DEL TIMER o ACCENSIONE DEL TIMER.
• Non è possibile impostare gli stessi orari per SPEGNIMENTO TIMER e ACCENSIONE TIMER. Viene attivato l'ultimo TIMER impostato.
• Quando è stato impostato il TIMER DI SPEGNIMENTO TRA UN'ORA, non sono disponibili le impostazioni SPEGNIMENTO TIMER ed ACCENSIONE TIMER.
• Quando viene impostato il TIMER DI SPEGNIMENTO TRA UN'ORA durante la durata dell'ACCENSIONE TIMER o SPEGNIMENTO TIMER, queste ultime vengono cancellate.

MODO AUSILIARIO

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interna e premete il tasto AUX sul pannello operativo.

La spia rossa FUNZIONAMENTO dell'unità si illuminerà e l'unità comincerà il funzionamento nel modo AUTOMATICO. - La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

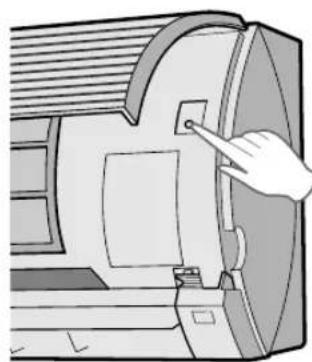

Premete nuovamente il tasto AUX sul pannello operativo. - La spia rossa FUNZIONAMENTO dell'unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX durante il funzionamento normale, l'unità si spegnerà.

MANUTENZIONE

PULIZIA DELL'INTERNO DELL'UNITÀ DEL CONDIZIONATORE D'ARIA

1 Assicuratevi di scollegare il cavo di alimentazione alla presa a muro o spegnere il corto circuito. 2 APRITE L'UNITÀ DI SFINESTRATURA DI VENTILAZIONE

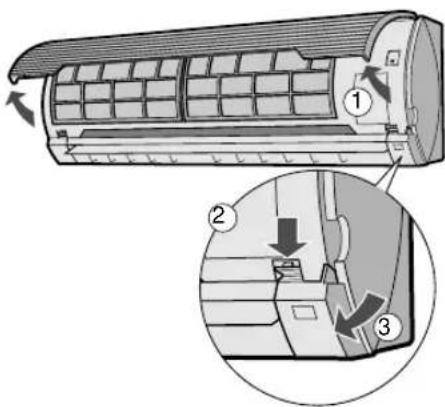

① Sollevate il pannello aperto. ② Spingete verso il basso entrambi i ganci di sinistra e destra e rilasciate la serratura. ③ Spingete la sfinestratura dell'unità in avanti. ④ Lasciatelo aperto verso il basso gentilmente.

3 PULITE L'INTERNO DELL'UNITÀ DEL CONDIZIONATORE D'ARIA

Assicuratevi che il ventilatore all'interno non stia ruotando. Rimuovete la polvere utilizzando un aspirapolvere o passate con uno straccio umido.

4 CHIUDETE L'UNITÀ DI SFINESTRATURA DI VENTILAZIONE

1 Sollevate l'unità di sfinestratura di ventilazione ed estraetela verso la parte posteriore nella sua posizione appropriata. 2 Assicuratevi che entrambi i ganci a sinistra e a destra siano bloccati al loro posto e che i tre supporti siano fermi. 3 Chiudete il pannello aperto.

Supporti

5 Collegate il cavo di alimentazione alla presa del muro o accendete il corto circuito. 6 Assicuratevi che nessuna spia sul pannello indicatore stia lampeggiando. Se l'unità di sfinestratura di ventilazione non viene reinstallata propriamente, l'apparecchiatura di sicurezza è in funzione e si illuminerà prevenendo il funzionamento dell'unità. In quel caso, reinstallate l'unità in maniera corretta. Premete il tasto ON/OFF del telecomando e controllate se l'unità funziona correttamente.

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULITURA DEI FILTRI

I filtri dell'aria devono essere puliti ogni due settimane.

1 SPEGNETE L'UNITÀ 2 RIMUOVETE I FILTRI

① Sollevate il pannello aperto. ② Spingete i filtri leggermente verso l'alto per sbloccarli. ③ Spingeteli verso il basso per rimuoverli.

3 PULITE I FILTRI

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

4 REINSTALLATE I FILTRI

① Reinstallate i filtri nella posizione originale. ② Chiudete il pannello aperto. ③ Spingete nella direzione della freccia marcata sul pannello in maniera decisa per bloccarlo al suo posto.

PULITURA DELL'UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido. Non schizzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all'attrezzatura. Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Fate funzionare l'unità nel modo SOLO VENTILAZIONE per circa mezz'ora al giorno per permettere al meccanismo di asciugarsi bene. 2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria. 3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMADELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi. 2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite. 3 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

KIT OPZIONALE

Filtro di purificazione dell'aria

Durante il funzionamento del condizionatore dell'aria, il filtro di purificazione dell'aria rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita. Il materiale antibatterico in apatite utilizzato nel purificatore dell'aria sopprime le attività dei virus assorbiti e di altri germi.

Per i tipi di filtri che possono essere ricambiati, sostituire agli 3~6 mesi circa. Contattate il vostro rivenditore per l'acquisto di quello tipo opzionale.

Tipo AZ-F1800C

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L'UNITS NON FUNZIONA L'unità non funziona se accesa subito dopo averla spenta. L'unità non funziona immediatamente dopo avercambiato il modo. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l'unità funzioni.	SIBILIO Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.
	VAPORE ACQUEO ·Nel modo di funzionamento RINFRESCA-MENTO e DEUMIDIFICAZIONE si più vedere del vapore acqueo fuoriuscire dall'uscita dell'aria in seguito alla differenza tra la temperature ambiente e l'aria rilasciata dall'unità. ·Nel modo di funzionamento RISCALDA-MENTO, del vapore acqueo più fuoriuscire dall'unità esterna durante lo sbrinamento. (Solo per i modelli AY-AP18DR/AY-AP24DR)
L'UNITS NON EMETTE ARIA CALDA (Modelli AY-AP18DR/AY-AP24DR) L'unità è in fase di preriscaldamento o di sbrinamento.
ODORI L'unità potrebbe emettere gli odori, filtrati dentro l'unità, dei tappeti e dei mobili e gli odori dei com-pONENTi interni nelle prime fasi di installmente.
SCRICCHIOLIO L'unità potrebbe produire degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperature.	ODORI IMMESSI DALLA PRESA PLASMACLASTER Questo è l'odore di ozono generato dallo ionizzatore. L'intensità dell'ozono è molto ridotta, e non ha nessuna conseguenza sulla salute. L'ozono che si produrra nell'aria si decomporrà presto, e la sua densità nellaStanza non diverrà maggiore.
UNLIEVE RONZIO VIENE EMESSO Questo è un suono emesso quando l'unità genera gruppi di ioni.

Se vi sembra che l'unità non funzioni tanto bene, controllate seguenti punti prima di richiedere assistenza.

SE L'UNITÀ NON FUNZIONA

• Controllate che l'interruttore del circuito non sia saltato o che non sua bruciato un fusibile. • Controllate che l'unità di sfinestratura di ventilazione sia propriamente installata. Tutte le lampade sul pannello dell'indicatore lampeggeranno se l'unità di sfinestratura di ventilazione fosse impropriamente installata.

SE L'UNITÀ NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACIMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l'unità esterna e assicuratevi che l'uscita o l'entrata dell'aria non siano ostruite.	Controllate che il termostato sia impostato correttamente.
Assicuratevi che porte e fi-nestre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.	Controllate che nellaStanza non sua in funzione un'altra fonte di calore supplementare.

SE L'UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchio o deboli.	Provate a inviare nuovamente il segnale puntando il teleco-mando correttamente verso la finestra di ricezione del segnale dell'unità.	Controllate che le polarità delle batterie siano allinea-te correttamente.

Richiedete dell'assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia FUNZIONAMENTO e quella TIMER.
