MANUAL DE UTILIZADOR Santo W 98820 IL AEG

Armário climatizado encastrável

C (ideal para vino tinto, vea pag.11)

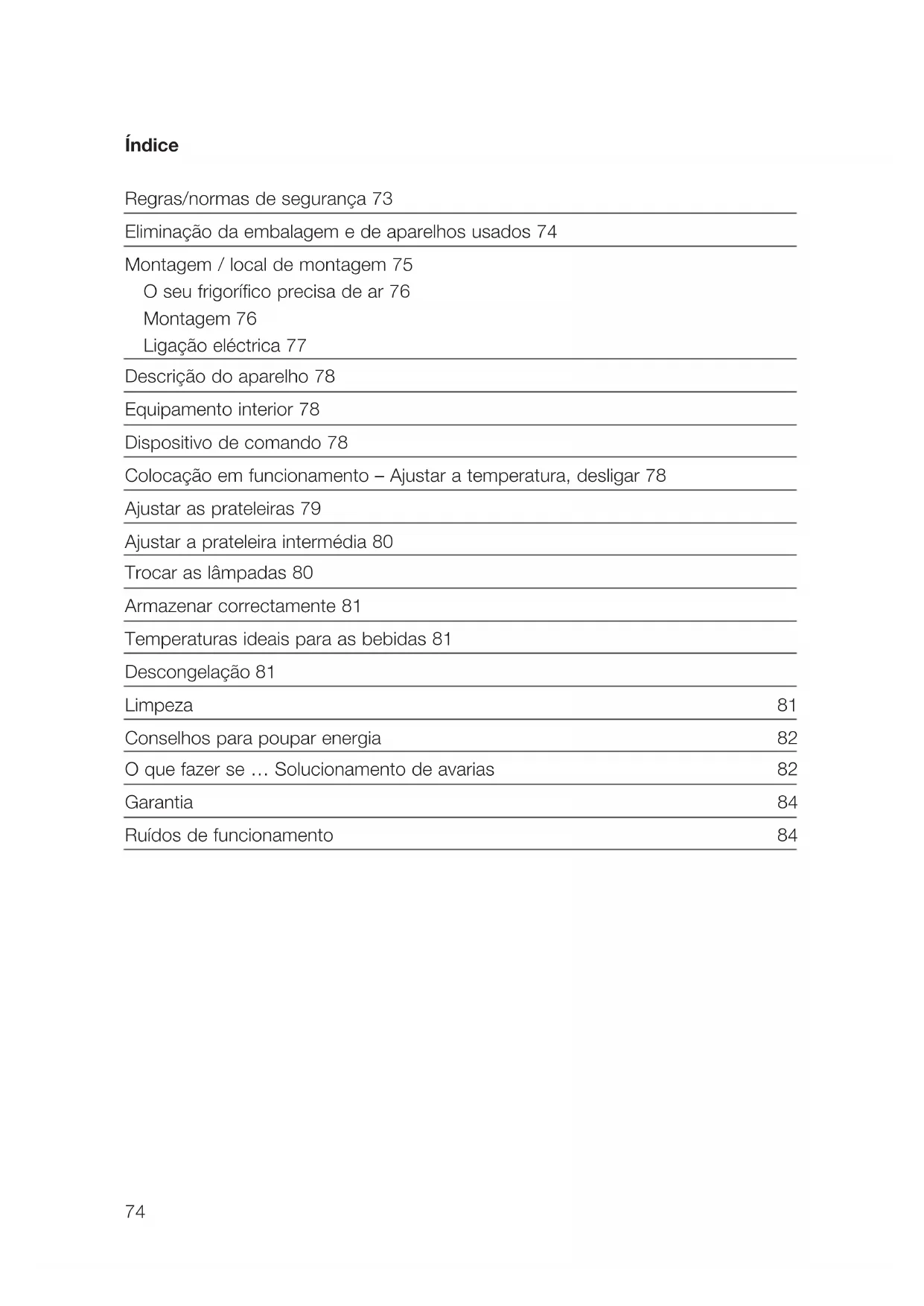

Regras/normas de segurança 73

Eliminação da embalagem e de aparelhos usados 74

Montagem / local de montagem 75

O seu frigorífico precisa de ar 76

Ligação eléctrica 77

Descrição do aparelho 78

Equipamento interior 78

Dispositivo de comando 78

Colocação em funcionamento – Ajustar a temperatura, desligar 78

Temperaturas ideais para as bebidas 81

Conselhos para poupar energia 82

O que fazer se … Solucionamento de avarias 82

Ruídos de funcionamento 84

74Estimada cliente, estimado cliente,

antes de colocar o seu novo aparelho de refrigeração em funcionamento, leia o pre-

sente manual de instruções com atenção. Este contém informações importantes

sobre a utilização segura, montagem e manutenção do aparelho.

Deverá guardar o manual de instruções para consultas posteriores.

Em caso de venda, o manual deve ser entregue ao comprador.

O frigorífico corresponde às normas técnicas reconhecidas e à directiva europeia

/CEE (directiva sobre baixa tensão) e foi verificado pela SEV (Associação Suíça dos

Electricistas) em conformidade com a directiva 89/336/CEE relativa à compatibilidade

electromagnética e com a norma EN 55014.1993.

. A segurança eléctrica (protecção contra contacto acidental) deve ser assegurada

. Tensão de rede: 230V/50Hz.

. Use este aparelho apenas para fins domésticos e conforme descrito nas instru-

. Caso tenha adquirido um aparelho danificado, entre imediatamente em contacto

com o seu fornecedor.

. As reparações e outros tipos de acesso ao aparelho só podem ser efectuados

por um técnico do serviço de assistência a clientes.

. Para limpar o aparelho, desligue a alimentação de corrente através da ficha ou do

fusível. Nunca puxe a ficha pelo cabo nem toque na tomada com as mãos húmi-

das. Agarre sempre pela ficha e retire-a da tomada.

. Este aparelho não contém CFC nem HFC, utilizando o fluido refrigerante não

poluente isobutano (R600a) em quantidades reduzidas.

. Ao manusear o aparelho, prestar atenção para não danificar o circuito de refrige-

ração. Se, não obstante, ocorrerem danos no circuito de refrigeração, deverão

evitar-se chamas vivas e todos os tipos de fontes de ignição. Arejar o espaço

onde o aparelho se encontra durante alguns minutos.

. Não é permitido colocar em funcionamento um aparelho com o circuito de refri-

. Com o aparelho montado, deve assegurar-se que as aberturas de ventilação e

exaustão não estão cobertas ou obstruídas. Se o aparelho for utilizado de forma

indevida ou incorrecta ou reparado por pessoas não habilitadas, não poderemos

assumir qualquer responsabilidade por eventuais danos. Neste caso não é válido

o recurso à garantia ou a outras reclamações de responsabilidade.

. Em caso de danos no cabo de ligação deste aparelho, e a fim de evitar riscos,

este deverá ser substituído pelo fabricante, pelo respectivo serviço de assistência

a clientes ou por pessoal igualmente qualificado.

. Aviso: Não accionar dispositivos eléctricos no interior do aparelho.

Informação relativa à embalagem do aparelho

Elimine devidamente o material de embalagem do seu aparelho. Todos os materiais

de embalagem utilizados são biocompatíveis e reutilizáveis.

Relativamente aos materiais: Os plásticos também podem ser reutilizados e estão

assinalados do seguinte modo:

>PE< para polietileno, por ex. nos invólucros exteriores e nos sacos do interior.

>PS< para poliestireno expandido, por ex. nas peças almofadadas, geralmente

As peças de cartão são feitas com papel reciclado, devendo ser novamente colo-

cadas num ponto de recolha de papel reciclado.

Eliminação de aparelhos usados

Por motivos de protecção ambiental, os aparelhos de refrigeração devem ser elimi-

nados em centros especializados. Isto aplica-se tanto ao seu aparelho actual como

ao aparelho novo, quando deixar de o utilizar.

Aviso! Os aparelhos antigos devem ser inutilizados antes da respectiva eliminação.

Retirar a ficha, separar o cabo de alimentação e remover ou destruir os fechos de

mola ou as fechaduras. Desta forma evita que alguma criança, ao brincar, fique

fechada no aparelho (perigo de asfixia!) ou se coloque noutro tipo de situações

potencialmente fatais.

Normas de eliminação:

. O aparelho não pode ser eliminado juntamente com o lixo doméstico ou entulhos.

. O circuito de refrigeração, especialmente o permutador de calor na parte poste-

rior do aparelho, não pode sofrer danos.

. O símbolo no produto ou na embalagem indica que este produto não pode ser

tratado como lixo doméstico normal, mas sim entregue num ponto de recolha

para reciclagem de aparelhos eléctricos e electrónicos. Através da sua contribui-

ção para a eliminação correcta deste produto, estará a proteger o ambiente a

saúde das outras pessoas. A eliminação incorrecta coloca em risco a saúde e o

ambiente. Para mais informações sobre a reciclagem deste produto, consulte a

sua Câmara Municipal, os serviços de recolha de lixo ou o estabelecimento onde

O aparelho deve ser montado num local seco e bem ventilado. A temperatura

ambiente influencia o consumo de corrente e o perfeito funcionamento do aparelho.

. não pode estar sujeito à irradiação solar directa;

. não pode ser montado junto de radiadores, fogões ou outros tipos de fontes de

. deve ser colocado num local cuja temperatura ambiente corresponda à classe

climática prevista para o aparelho.

A classe climática é indicada na placa de dados que se encontra no interior do apa-

relho, em cima, do lado direito.

Na seguinte tabela poderá consultar a que temperatura ambiente corresponde cada

Classe climática para uma temperatura ambiente de

SN +10 a +32° C N+16 a +32°C ST +18 a +38° C T+18 a +43°C Para evitar o aquecimento do aparelho de refrigeração, deve assegurar-se espaço

suficiente em seu redor e colocar uma placa de isolamento térmico. É necessário

garantir a ventilação e exaustão adequada do aparelho de refrigeração.

77O aparelho de refrigeração precisa de ar

A porta do frigorífico veda o nicho de montagem de forma permanente. Como tal,

a ventilação deve processar-se através da abertura no encaixe do móvel. Tem de

ser possível extrair o ar aquecido, para cima, através da chaminé de ventilação na

parede traseira do móvel. O valor médio de ventilação deve corresponder a, pelo

Aviso! Para não prejudicar o funcionamento do aparelho, não é permitido cobrir ou

obstruir estas aberturas de ventilação.

50Após a montagem do aparelho, especialmente após a troca do batente da porta,

verifique se o vedante da porta está a vedar correctamente a toda a volta. Um

vedante com fugas pode aumentar a formação de condensação e, consequente-

mente, elevar o consumo de energia (ver também a rubrica "Ajuda em caso de

Para a ligação eléctrica é necessária uma tomada de contacto de segurança devi-

damente instalada. Esta deve ser colocada de modo a que seja possível retirar a

A tomada de contacto de segurança necessária para a ligação do aparelho deve

encontrar-se junto do nicho de montagem, lado esquerdo ou direito.

A corrente do fusível deve corresponder, no mínimo, a 10/16 amperes. Se deixar de

ser possível aceder à tomada com o aparelho montado, é necessário assegurar

uma medida adequada na instalação eléctrica que permita desligar a alimentação

do aparelho (fusível, distância mínima de abertura dos contactos de protecção:

Antes da colocação em funcionamento, verifique na placa de dados se a tensão de

ligação e o tipo de corrente correspondem aos valores da rede eléctrica no local de

(ou seja, 220 a 240 volts de corrente alternada, 50 Hertz)

A placa de dados encontra-se no interior do aparelho, em cima, do lado direito.

79Descrição do aparelho

1 Dispositivo de comando

2 Prateleiras (ajustáveis)

3 Prateleira intermédia (ajustável)

Dispositivo de comando

1 Ligar/desligar o aparelho

2 Selecção da temperatura na zona superior (regulável entre 5 e 18° C)

(ideal para vinho branco, ver pag. 11)

Premir a tecla durante 3 seg. a indicação pisca

A temperatura pode ser regulada gradualmente.

2a Selecção da temperatura na zona inferior (regulável entre 5 e 18° C)

Recomendação: 12–18° C (ideal para vinho tinto, ver pag. 11)

A temperatura regulada na zona inferior deve ser sempre igual ou

superior à temperatura da zona superior.

O aparelho refrigera a zona superior a +5° C durante 24 horas,

passando depois automaticamente para a temperatura regulada.

4 Iluminação interior permanentemente ligada:

premir durante 3 seg. ON A iluminação interior acende apenas quando a porta é aberta:

premir durante 3 seg. OFF Se as portas estiverem abertas mais de 5 minutos, ouve-se o alarme acústico

da porta. Para o desligar, basta premir rapidamente qualquer uma das

Ajustar as prateleiras

As prateleiras são ajustáveis em altura.

Para tal, puxar a prateleira para a frente, levantá-la do lado da porta e retirar.

A colocação numa altura diferente processa-se pela ordem inversa.

81Ajustar a prateleira intermédia

A prateleira intermédia pode ser deslocada 1 posição para cima ou para baixo. Para

esse efeito, empurrá-la para a frente pela parede traseira e levantá-la do lado da

A colocação da prateleira numa altura diferente processa-se pela ordem inversa.

Por favor tenha em atenção que a parte de trás da prateleira intermédia é inserida

no entalhe previsto para o efeito na parede traseira.

Trocar o LED de iluminação

Soltar o LED de iluminação. Soltar a ficha de ligação ao LED. A colocação do novo

LED processa-se pela ordem inversa.

Nota: Utilize apenas LED de iluminação originais do fabricante.

82Armazenar correctamente

O aparelho dispõe de 2 zonas de temperatura reguláveis (ambas ajustáveis entre

Compartimento superior vinho branco, champanhes, espumante, vinho rosé

Compartimento inferior vinho tinto

Por favor tenha em atenção que a temperatura ajustada no compartimento inferior

deve ser sempre, no mínimo, igual ou superior à temperatura do compartimento

Temperaturas ideais para as bebidas*

6–8° Champanhes, vinhos espumosos, Chasselas, Riesling, Sauvignon Blanc,

Chardonnays jovens e vinhos doces, todos os vinhos rosé

13 – 15° Gamay, Merlots jovens, vinhos Pinot Noir jovens

16 – 18° Burgunder encorpado, Bordeaux, vinhos de Itália, Espanha, Califórnia, etc.

17– 18° Barolo, Reciotto Amarone

(A temperatura mais baixa aplica-se aos vinhos mais simples e a temperatura mais

alta aos vinhos qualitativamente melhores de cada categoria.)

O compartimento de refrigeração descongela automaticamente

A descongelação do evaporador por detrás da parede traseira do compartimento

de refrigeração é automática. A água de descongelação é recolhida na calha de

descarga por detrás da parede traseira do compartimento de refrigeração e canali-

zada pelo orifício de descarga do colector do compressor, onde evapora.

Limpeza e manutenção

Por motivos de higiene, deve proceder-se regularmente à limpeza do interior do

aparelho, incluindo o equipamento interior.

Aviso! Durante a limpeza, o aparelho não pode estar ligado à corrente – Perigo de

choque! Antes de iniciar os trabalhos de limpeza, desligue o aparelho e retire a ficha

da tomada ou desligue/remova o fusível.

83Nunca limpar o aparelho com máquinas de limpeza a vapor. Poderia haver infiltra-

ção de humidade nos componentes eléctricos – perigo de choque! O vapor quente

pode provocar danos nas peças de plástico. Secar o aparelho antes de o colocar

novamente em funcionamento.

Atenção! Os óleos destilados e solventes orgânicos podem corroer as peças de

plástico, por ex. sumo e ácidos de frutos, manteiga e produtos de limpeza contendo

ácidos acéticos. Estas substâncias não devem entrar em contacto com as peças

do aparelho. Não utilize produtos de limpeza abrasivos.

Conselhos para poupar energia

. Não montar o aparelho junto de fogões, radiadores ou outras fontes de calor. Se

a temperatura ambiente for elevada, o compressor trabalha com mais frequência

e durante mais tempo.

. Assegurar uma ventilação e exaustão suficiente do aparelho. Nunca cobrir as

aberturas de ventilação.

. Manter a porta aberta apenas durante o tempo necessário.

Solucionamento de avarias

Possivelmente, a avaria não passa de uma pequena deficiência que você próprio

poderá resolver com a ajuda dos seguintes conselhos. Não proceda sozinho a

outros trabalhos se as informações que se seguem não ajudarem a resolver o caso

Aviso! As reparações no armário para vinhos só podem ser efectuadas por técnicos

especializados. As reparações indevidas podem resultar em riscos consideráveis

para o utilizador. Se necessitar de uma reparação, contacte o seu vendedor espe-

cializado ou o nosso serviço de clientes.

84O aparelho não funciona.

refrigeração é insuficiente.

A iluminação interior não

regulação da temperatura

Mensagem de avaria F2

Mensagem de avaria F3

O aparelho não está ligado.

A temperatura não está

correctamente regulada.

A porta esteve aberta

durante muito tempo.

O aparelho encontra-se

junto de uma fonte de

O LED está avariado.

Isto é normal, não existe

Verificar o fusível e

substituí-lo, se necessário.

As avarias na rede eléctrica

são eliminadas por um

apenas durante o tempo

“Iluminação por LED”.

O compressor arranca

automaticamente ao fim

Contactar o serviço de

Contactar o serviço de

Contactar o serviço de

Avaria Possível causa Solução

A garantia é assegurada ao consumidor final a partir da data de compra do aparelho.

Os eventuais defeitos surgidos durante o período de garantia e que, apesar da

utilização correcta do aparelho, sejam atribuíveis a uma deficiência de material ou

erro de fabrico, serão eliminados pelo serviço de clientes ao abrigo desta garantia.

Não são abrangidos pela garantia

. defeitos provocados pelo incumprimento do manual de instruções ou por uso

. pedidos de indemnização que ultrapassam a nossa prestação de serviços ao

. aparelhos reparados por terceiros.

Ruídos de funcionamento

Ruídos totalmente normais

A refrigeração do frigorífico processa-se através de um compressor (agregado de

refrigeração). O compressor bombeia o fluido refrigerante no sistema de refrigera-

ção. Este processo dá origem a ruídos de funcionamento. Mesmo depois de desligar

o compressor, são inevitáveis alguns ruídos provocados pelas diferenças de

pressão e de temperatura.

Este aparelho de refrigeração está equipado, de acordo com os mais recen-

tes desenvolvimentos tecnológicos, com um compressor silencioso e um

circuito de refrigeração optimizado no que respeita a ruídos.

No entanto, existem ruídos que é impossível evitar totalmente e cuja intensidade

depende do tamanho do aparelho de refrigeração.

Os ruídos de funcionamento ouvem-se melhor assim que o compressor é ligado.

Estes tornam-se mais silenciosos com o decorrer do tempo de funcionamento.

Na maioria dos casos, os ruídos estranhos surgem devido a uma montagem incor-

recta. O frigorífico deve ser colocado e/ou montado na horizontal e num plano está-

vel. As tubagens não podem, em caso algum, ficar encostadas a uma parede ou a

outros móveis. Além disso, não podem tocar-se entre si.

Nos frigoríficos montados em cozinhas abertas ou em divisórias, os ruídos

de funcionamento normais fazem-se ouvir com maior intensidade. Não se

trata, contudo, de uma deficiência do frigorífico, mas sim de uma questão de

86Palavra-chave Causa Observação

Zumbido Agregado de Ruído de funcionamento normal do

refrigeração agregado de refrigeração; a intensidade

do ruído depende do tamanho do

Vibração Ventilador Ruído de funcionamento normal

provocado pela ventilação

Gorgolhar Circuito de refrigeração Ruído de funcionamento normal

Borbulhar provocado pela circulação do fluido

Sussurro refrigerante no circuito de refrigeração

Assobio Circuito de refrigeração Ruído de funcionamento normal

provocado pela injecção do fluido

refrigerante no evaporador

Crepitação Compartimento do Tensão e alargamento normais dos

frigorífico materiais em função da temperatura,

por ex. plásticos, isolamento
