MANUAL DE UTILIZADOR SKD81840S0 AEG

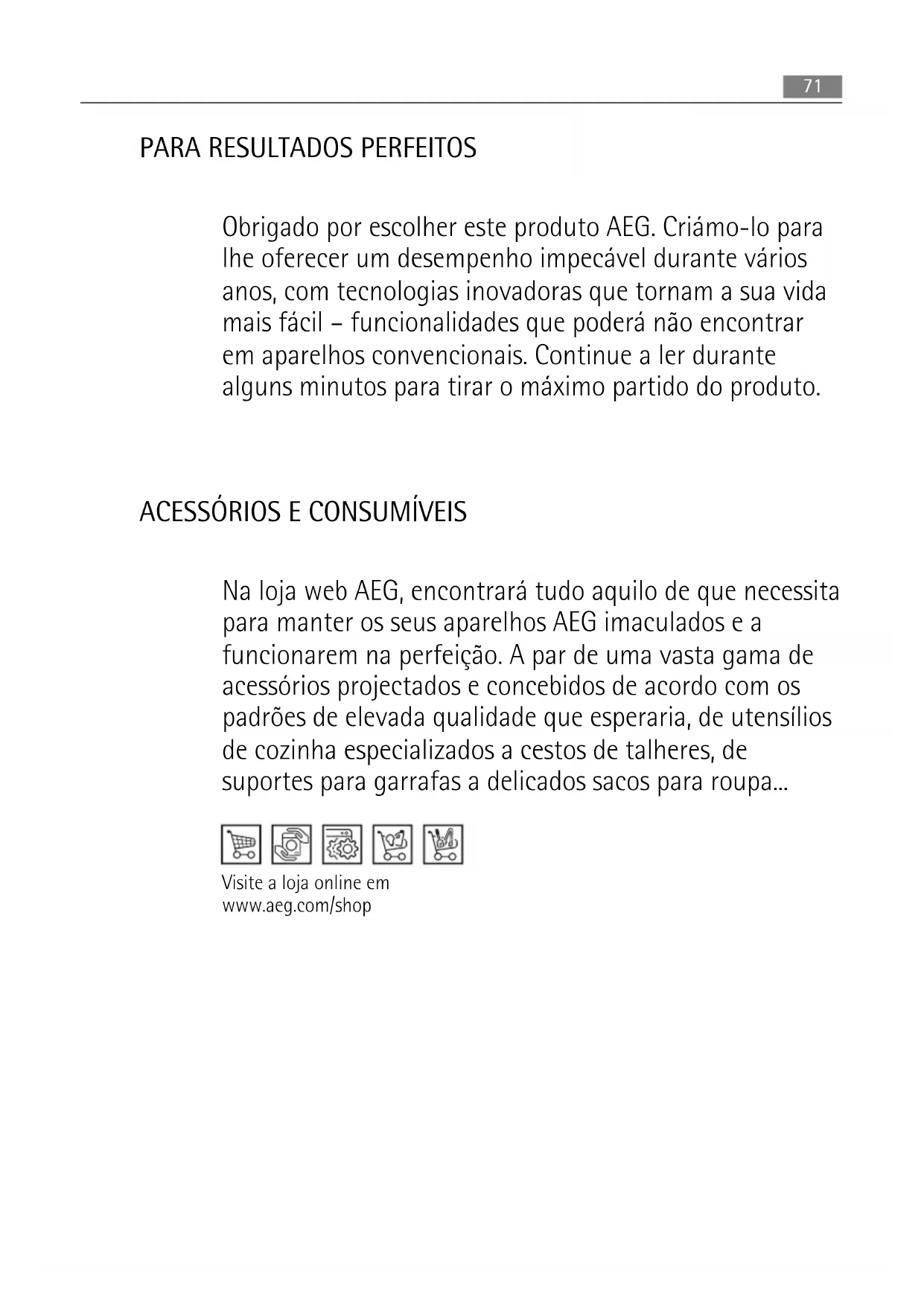

70 Hinweise zum UmweltschutzPARA RESULTADOS PERFEITOS Obrigado por escolher este produto AEG. Criámo-lo para

lhe oferecer um desempenho impecável durante vários

anos, com tecnologias inovadoras que tornam a sua vida

mais fácil – funcionalidades que poderá não encontrar

em aparelhos convencionais. Continue a ler durante

alguns minutos para tirar o máximo partido do produto.

ACESSÓRIOS E CONSUMÍVEIS Na loja web AEG, encontrará tudo aquilo de que necessita

para manter os seus aparelhos AEG imaculados e a

funcionarem na perfeição. A par de uma vasta gama de

acessórios projectados e concebidos de acordo com os

padrões de elevada qualidade que esperaria, de utensílios

de cozinha especializados a cestos de talheres, de

suportes para garrafas a delicados sacos para roupa...

Visite a loja online em

73 Informações de segurança

76 Primeira utilização

76 Utilização diária

78 Sugestões e conselhos úteis

80 Manutenção e limpeza

93 Preocupações ambientais

Os símbolos que se seguem são utilizados no

Informações importantes relativas à

segurança de pessoas e à prevenção de

Informações gerais e conselhos úteis

Informações ambientais

Sujeito a alterações sem aviso prévio

72 ÍndiceINFORMAÇÕES DE SEGURANÇA Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e

usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as

suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante

que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as caracte-

rísticas de segurança. Guarde estas instruções e certifique-se de que elas acompanham o

aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo este-

jam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização,

uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capaci-

dades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, ex-

cepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por

uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do

aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques

eléctricos ou se fechem dentro do aparelho.

• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais ve-

lho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de

mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne nu-

ma armadilha fatal para uma criança.

ADVERTÊNCIA Mantenha as aberturas de ventilação na caixa do aparelho ou na estrutura integrada, sem

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como

explicado neste manual de instruções.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo

• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos

aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

• Não danifique o circuito refrigerante.

• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um

gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamá-

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos compo-

nentes do circuito refrigerante está danificado.

Informações de segurança

73Se o circuito refrigerante se danificar:

– evite chamas livres e fontes de ignição

– ventile totalmente a divisão onde o aparelho se encontra

• É perigoso alterar as especificações ou modificar este produto. Quaisquer danos no cabo

poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor)

tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico quali-

ficado, para evitar perigo.

1. Não deve colocar extensões no cabo de alimentação.

2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do

aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incên-

3. Certifique-se de que consegue alcançar a ficha do aparelho.

4. Não puxe o cabo de alimentação.

5. Se a tomada estiver solta, não introduza a ficha. Existe um risco de choque eléctrico

Não deve utilizar o aparelho sem a tampa da lâmpada

de iluminação interior.

• Esta máquina é pesada. Tenha cuidado quando a deslocar.

• Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos

húmidas/molhadas, pois pode causar abrasões na pele ou queimaduras provocadas pelo

• Evite a exposição prolongada do aparelho à luz solar directa.

utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para

aparelhos domésticos. Não são adequadas para iluminação doméstica.

• Não coloque panelas quentes nas partes de plástico do aparelho.

• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estrita-

mente cumpridas. Consulte as respectivas instruções.

Limpeza e manutenção

• Antes da manutenção, desligue a máquina e retire a ficha de alimentação eléctrica da

• Não limpe o aparelho com objectos de metal.

• Inspeccione regularmente o escoamento do frigorífico quanto à presença de água des-

congelada. Se necessário, limpe o escoamento. Se o escoamento estiver bloqueado, a

água irá acumular na parte inferior do aparelho.

13) Se estiver prevista uma tampa de lâmpada.

14) Se as lâmpadas estiverem previstas.

74 Informações de segurançaInstalação

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver dani-

ficado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso,

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir

que o óleo regresse ao compressor.

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provo-

car sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções rele-

vantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar

toques nas partes quentes (compressor, condensador) e possíveis queimaduras.

• Não coloque o aparelho perto de radiadores ou fogões.

• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.

Ligue apenas a uma fonte de água potável.

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser

efectuados por um electricista qualificado ou pessoa competente.

• A manutenção deste produto deve ser efectuada por um Centro de Assistência autoriza-

do, o qual deverá utilizar apenas peças sobressalentes originais.

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito

refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado junta-

mente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho

deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autori-

dades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira,

perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

15) Se estiver prevista uma ligação hídrica

Funcionamento 75Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições inferiores para obter a frescura mínima.

• rode o regulador de temperatura para definições superiores para obter a frescura máxi-

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura den-

tro do aparelho depende da:

• temperatura ambiente

• frequência de abertura da porta

• quantidade de alimentos conservados

• localização do aparelho.

Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver

definido para as temperaturas mais baixas, pode funcionar continuamente causando a for-

mação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma

temperatura mais elevada para permitir descongelação automática e, por isso, consumo de

PRIMEIRA UTILIZAÇÃO Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos

com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo,

de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

UTILIZAÇÃO DIÁRIA Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a

conservação a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos não é necessário alterar a definição média.

No entanto, para uma operação de congelação mais rápida, rode o regulador de temperatu-

ra para definições superiores para obter a frescura máxima.

Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos

0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente.

76 Primeira utilizaçãoArmazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os pro-

dutos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas

nas definições mais elevadas.

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a ali-

mentação estiver desligada por mais tempo que aquele mostrado na tabela de característi-

cas técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos ra-

pidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arre-

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no comparti-

mento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para es-

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do

congelador: neste caso, a confecção irá demorar mais.

As paredes do frigorífico estão equipadas com

uma série de guias de modo a que as prateleiras

possam ser posicionadas como quiser.

Para uma melhor utilização do espaço, as meias-

-prateleiras da frente podem assentar sobre as de

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as prate-

leiras da porta podem ser colocadas a diferentes alturas.

Posicionar o compartimento deslizante

O compartimento deslizante pode ser colocado em diferentes alturas.

Para fazer estes ajustes, proceda do seguinte modo:

Utilização diária 771. levante a prateleira com o compartimen-

to deslizante virado para cima e remova-

-o dos suportes na porta

2. remova o suporte de retenção para fora

da guia que se encontra por baixo da pra-

3. Efectue o mesmo procedimento pela or-

dem inversa para introduzir o comparti-

mento deslizante a uma altura diferente.

A função FreeStore permite uma rápida refrigeração dos alimentos e uma temperatura mais

uniforme no compartimento.

Pode ligar a função FreeStore premindo o inter-

ruptor (1). A luz verde (2) acende-se.

Este dispositivo permite uma rápida refrigeração

dos alimentos e uma temperatura mais uniforme

Ligue a função FreeStore quando a temperatura

ambiente exceder os 25 °C.

SUGESTÕES E CONSELHOS ÚTEIS Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na defini-

ção de baixa temperatura com o aparelho completamente cheio, o compressor pode fun-

cionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regu-

lador de temperatura em definições mais quentes, para permitir a descongelação auto-

mática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico

• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte

• posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

78 Sugestões e conselhos úteisCarne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro aci-

ma da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados

em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou em-

brulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na

• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimen-

tos para congelação durante este período;

• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;

• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e com-

pletamente congeladas e para tornar possível subsequentemente descongelar apenas a

quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as emba-

lagens são herméticas;

• Não permita que os alimentos frescos e descongelados entrem em contacto com os ali-

mentos já congelados, evitando assim o aumento de temperatura dos alimentos congela-

• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura;

o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imediatamente após a remoção do compartimento do

congelador, poderá causar queimaduras de gelo na pele;

• é aconselhável que anote a data de congelação em cada embalagem individual para per-

mitir que saiba o tempo de armazenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados ade-

quadamente pelo vendedor;

• ter a certeza que os alimentos congelados são transferidos do supermercado para o con-

gelador no tempo mais curto possível;

• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser

Sugestões e conselhos úteis

79• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

MANUTENÇÃO E LIMPEZA CUIDADO Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a

recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.

• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão

limpos e sem resíduos.

• lave e seque minuciosamente.

Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de

polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com

uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/

danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura

exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sem-

pre que o compressor de motor pára, durante a utilização normal. A água resultante da des-

congelação é descarregada por um canal para um recipiente especial, colocado na parte

traseira por cima do aparelho, sobre o compressor de motor, onde evapora.

80 Manutenção e limpezaÉ importante limpar periodicamente o orifício de

descarga da água resultante da descongelação no

centro do canal do compartimento do frigorífico

para evitar que um fluxo excessivo de água pin-

Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em re-

dor do compartimento superior.

Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5

Aprox. 12 horas antes de descongelar, ajuste o regulador da temperatura para as definições

mais altas de forma a criar uma reserva de frio suficiente para a operação de interrupção.

Para remover o gelo, execute estes passos:

1. Desligue o aparelho.

2. Retire os alimentos armazenados, embrulhe-os em várias páginas de jornal e coloque-

CUIDADO Não toque nos objectos congelados com as mãos molhadas. Poderia ficar com as mãos co-

ladas aos alimentos.

3. Deixe a porta aberta.

Para acelerar o processo de descongelação, coloque uma panela com água quente no com-

partimento do congelador. Para além disso, retire pedaços de gelo que se tenha partido an-

tes de concluída a descongelação.

4. Quando a descongelação estiver concluída, seque totalmente o interior.

5. Ligue o aparelho.

6. Após duas ou três horas, volte a colocar os alimentos anteriormente retirados no com-

Manutenção e limpeza 81Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois po-

Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de

descongelação além daqueles recomendados pelo fabricante.

Um aumento de temperatura das embalagens de alimentos congelados, durante a descon-

gelação, pode encurtar a vida útil de armazenamento.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade

• retire todos os alimentos

e limpe o aparelho e todos os acessórios

• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evi-

tar que os alimentos no interior se estraguem em caso de falha eléctrica.

ADVERTÊNCIA Antes da resolução de problemas, retire a ficha da tomada.

A resolução de problemas que não se encontram no manual só deve ser efectuada por um

electricista qualificado ou uma pessoa competente.

Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível causa Solução

O aparelho não funciona.

A lâmpada não funciona.

O aparelho está desligado. Ligue o aparelho.

A ficha não está correctamente

O aparelho não tem alimenta-

ção. Não existe tensão na toma-

A lâmpada não funciona. A lâmpada está no modo de es-

Feche e abra a porta.

A lâmpada está defeituosa. Consulte "Substituir a lâmpada".

O compressor funciona

A temperatura não está regula-

Defina uma temperatura mais

A porta não está fechada cor-

Consulte "Fechar a porta".

82 O que fazer se…Problema Possível causa Solução

A porta foi aberta muitas vezes. Não mantenha a porta aberta

mais tempo do que o necessário.

A temperatura do produto está

Deixe que a temperatura do pro-

duto diminua até à temperatura

ambiente antes de o guardar.

A temperatura ambiente está

A água escorre na placa

traseira do frigorífico.

Durante o processo de descon-

gelação automático, o gelo é

descongelado na placa traseira.

A água escorre para o fri-

A saída de água está obstruída. Limpe a saída da água.

Os produtos evitam que a água

escorra para o colector de água.

Certifique-se de que os produtos

não tocam na placa traseira.

A água escorre para o

A saída de água descongelada

não escorre para o tabuleiro de

evaporação acima do compres-

Engate a saída de água desconge-

lada no tabuleiro de evaporação.

A temperatura no apare-

lho está demasiado baixa.

A temperatura não está regula-

Defina uma temperatura mais

A temperatura no apare-

A temperatura não está regula-

Defina uma temperatura mais

A porta não está fechada cor-

Consulte "Fechar a porta".

A temperatura do produto está

Deixe que a temperatura do pro-

duto diminua até à temperatura

ambiente antes de o guardar.

Muitos produtos armazenados

Armazene menos produtos ao

Não existe circulação de ar frio

Certifique-se de que existe circu-

lação de ar frio no aparelho.

Substituir a lâmpada

1. Desligue a ficha da tomada.

2. Retire o parafuso da tampa da lâmpada.

833. Retire a tampa da lâmpada (consulte a fi-

4. Substitua a lâmpada usada por uma lâm-

pada nova com a mesma potência e espe-

cialmente concebida para aparelhos do-

mésticos. (A potência máxima está indica-

da na tampa da lâmpada.)

5. Instale a tampa da lâmpada.

6. Aperte o parafuso na tampa da lâmpada.

7. Ligue a ficha do aparelho à tomada de alimentação.

8. Abra a porta. Certifique-se de que a lâmpada se acende.

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistên-

DADOS TÉCNICOS Dimensão do nicho de instala-

Tempo de reinício 20 h

Tensão 230-240 V Frequência 50 Hz

As informações técnicas encontram-se na placa de características no lado esquerdo interno

do aparelho e na etiqueta de energia.

INSTALAÇÃO Posicionamento

ADVERTÊNCIA Se for eliminar um aparelho velho que tem um bloqueio ou um fecho na porta, certifique-

-se de não funciona para evitar que as crianças fiquem trancadas lá dentro.

O aparelho deverá ter a ficha acessível após a instalação.

84 Dados técnicosInstale este aparelho num local com uma temperatura ambiente que corresponde à classe

climática indicada na placa de dados do aparelho:

Classe climática Temperatura ambiente

SN +10 °C a + 32 °C N +16 °C a + 32 °C ST +16 °C a + 38 °C T +16 °C a + 43 °C Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados

correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com

um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não esti-

ver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as

normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não

Este aparelho cumpre com as directivas. E.E.C.

Reversibilidade da porta

A porta do aparelho abre para a direita. Se pretender abrir a porta para a esquerda, efectue

estes passos antes de instalar o aparelho:

1. Desaperte e retire o travão superior.

3. Retire o espaçador.

Instalação 854. Com uma chave, desaperte o travão infe-

2. Instale o espaçador.

4. Aperte o pino superior.

Requisitos de ventilação

O caudal de ar na parte traseira do aparelho tem

CUIDADO Certifique-se de que o cabo de alimentação se movimenta livremente.

Execute os seguintes passos:

Perfure o aparelho utilizando uma broca

com um diâmetro de 2,5 mm (10 mm de

Fixe a peça quadrada ao aparelho.

Instale o aparelho no nicho.

Empurre o aparelho na direcção da seta

(1) até que parte superior pare contra o

Empurre o aparelho na direcção da seta

(2) contra o armário, no lado oposto da

Ajuste o aparelho no nicho.

Certifique-se de que a distância entre o

aparelho e a extremidade dianteira do

A dobradiça inferior (no saco de acessó-

rios) garante que a distância entre o

aparelho e o móvel de cozinha está cor-

Certifique-se de que a folga entre o

aparelho e o armário é de 4 mm.

Abra a porta. Coloque a dobradiça infe-

rior na posição correcta.

Fixe o aparelho no nicho, com 4 parafusos.

6. Retire a peça correcta da dobradiça (E).

Certifique-se de que retira a peça DX, no

caso da dobradiça direita, SX no lado

7. Encaixe as tampas (C, D) nas cavilhas e

nos orifícios da dobradiça.

Instale a grelha de ventilação (B).

Engate as tampas da dobradiça (E) na

88 Instalação8. Separe as peças (Ha), (Hb), (Hc) e (Hd).

9. Coloque a peça (Ha) no lado interior do

10. Pressione a peça (Hc) contra a peça (Ha).

Instalação 8911. Abra a porta do aparelho e a porta de

armário de cozinha a um ângulo de 90°.

Insira o quadrado pequeno (Hb) na calha

Monte a porta do aparelho e a porta da

mobília e assinale os orifícios.

Retire os quadrados pequenos e perfure

orifícios com um diâmetro de 2 mm, a 8

mm do lado exterior da porta.

Coloque o quadrado pequeno novamen-

te na calha e fixe-o com os parafusos

12. Alinhe a porta do armário da cozinha e a

porta do aparelho ajustando a peça (Hb).

13. Pressione a peça (Hd) contra a peça (Hb).

Faça uma verificação final para se certificar

• Todos os parafusos estão apertados.

• A tira vedante está bem encaixada no ar-

90 InstalaçãoReversibilidade da porta do congelador

RUÍDOS Existem alguns ruídos durante o funcionamento normal (compressor, circulação do refrige- rante).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

CLICK! Ruídos 91BRRR!

HISSS! SSSRRR! SSSRRR! 92 RuídosCRACK!

PREOCUPAÇÕES AMBIENTAIS O símbolo no produto ou na embalagem indica que este produto não pode ser tratado

como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a

reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada

deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente

e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento

incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem

deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da

sua área de residência ou o estabelecimento onde adquiriu o produto.

Preocupações ambientais

939495www.aeg.com/shop 222340268-A-062011
