MODE D'EMPLOI SKD81840S0 AEG

onderste scharnier op de juiste plek.

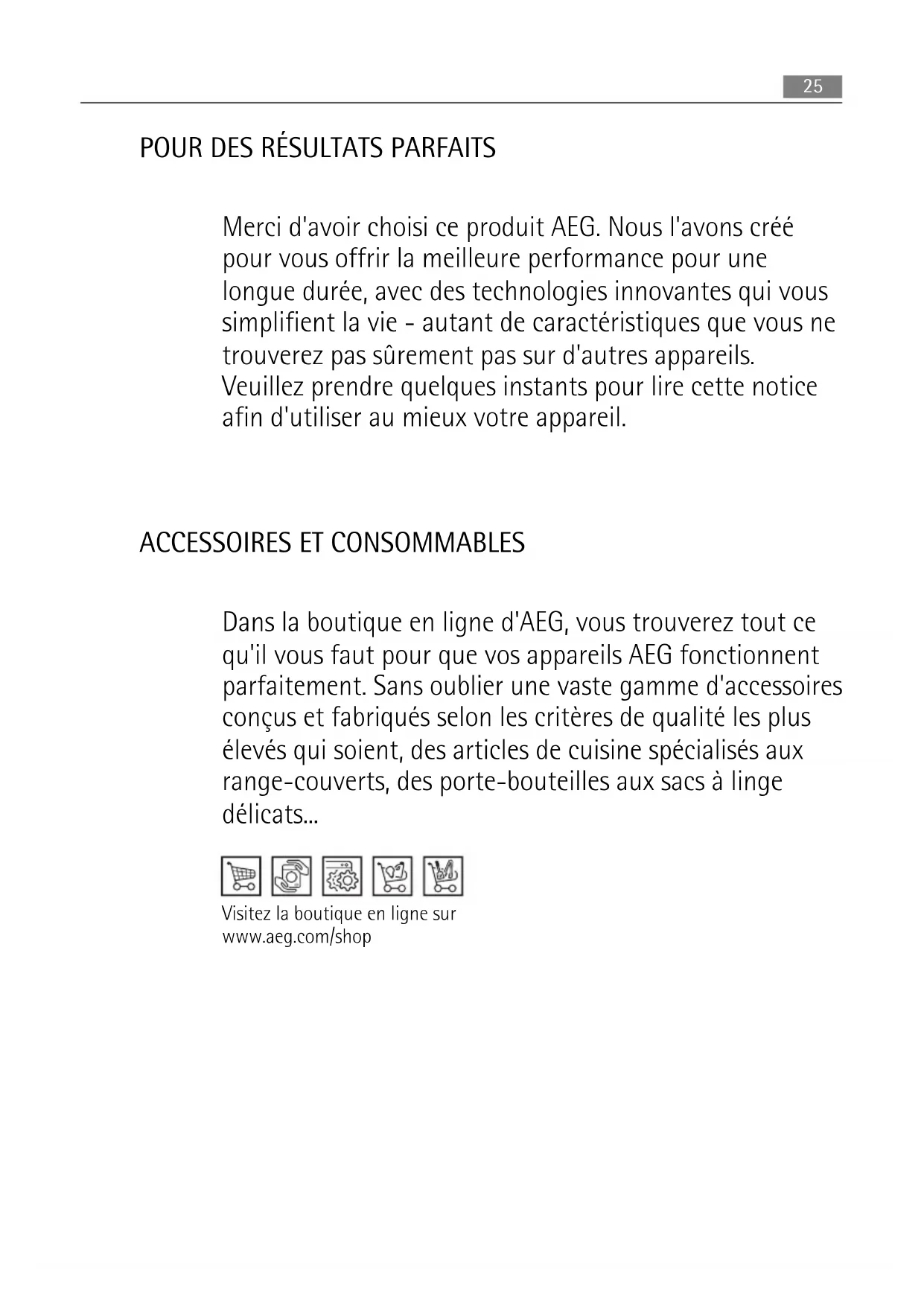

24 Het milieuPOUR DES RÉSULTATS PARFAITS Merci d'avoir choisi ce produit AEG. Nous l'avons créé

pour vous offrir la meilleure performance pour une

longue durée, avec des technologies innovantes qui vous

simplifient la vie - autant de caractéristiques que vous ne

trouverez pas sûrement pas sur d'autres appareils.

Veuillez prendre quelques instants pour lire cette notice

afin d'utiliser au mieux votre appareil.

ACCESSOIRES ET CONSOMMABLES Dans la boutique en ligne d'AEG, vous trouverez tout ce

qu'il vous faut pour que vos appareils AEG fonctionnent

parfaitement. Sans oublier une vaste gamme d'accessoires

conçus et fabriqués selon les critères de qualité les plus

élevés qui soient, des articles de cuisine spécialisés aux

range-couverts, des porte-bouteilles aux sacs à linge

Visitez la boutique en ligne sur

27 Consignes de sécurité

30 Première utilisation

30 Utilisation quotidienne

34 Entretien et nettoyage

36 En cas d'anomalie de

38 Caractéristiques techniques

47 En matière de sauvegarde de

Les symboles suivants sont utilisés dans ce

Informations importantes pour votre sécurité

et pour éviter d’abîmer l’appareil.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications

26 SommaireCONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cet-

te notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre person-

ne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser

avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité

figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connais-

sance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation

de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au

ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que

des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en

débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi

Consignes générales de sécurité

AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure

intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons

dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel

pour accélérer le processus de dégivrage.

• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à

l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agré-

• N'endommagez pas le circuit frigorifique.

Consignes de sécurité

27• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant

un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflam-

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre source d'allumage

– aérez soigneusement la pièce où se trouve l'appareil

• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endomma-

gé, il peut causer un court circuit, un incendie et/ou une électrocution.

AVERTISSEMENT Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement

du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple

ou d'un raccordement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appa-

reil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un in-

3. Vérifiez que la prise murale de l'appareil est accessible.

4. Ne débranchez pas l'appareil en tirant sur le câble.

5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque

d'électrocution ou d'incendie.

Votre appareil ne doit pas être utilisé sans le diffuseur de l'ampoule d'éclairage.

pour l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (ris-

que de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux rayons solaires.

utilisées dans cet appareil sont des ampoules spécifiques destinées uni-

quement à un usage sur des appareils ménagers. Elles ne sont pas adaptées à l'éclairage

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil

• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l’ap-

pareil Consultez les instructions respectives

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électri-

5) Si l'appareil est équipé d'un diffuseur d'éclairage.

6) Si l'ampoule d'éclairage est prévue.

28 Consignes de sécurité• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti-

ment réfrigérateur Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions

fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou

rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé,

exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri-

buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément aux règlements applicables disponibles au-

près des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au

niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole

FONCTIONNEMENT Mise en fonctionnement

Branchez l'appareil sur une prise murale.

7) Si un branchement sur le réseau d'eau est prévu.

Fonctionnement 29Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'inté-

rieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambian-

te est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en

régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi

postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur

une température plus élevée de façon à permettre un dégivrage automatique et, par consé-

quent, des économies de courant.

PREMIÈRE UTILISATION Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires

internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer

UTILISATION QUOTIDIENNE Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les

aliments surgelés ou congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

30 Première utilisationToutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir

Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C.

Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max

pendant 2 heures environ, avant d'introduire les produits dans le compartiment.

En cas de dégivrage involontaire, par exemple en cas de panne de courant, si le courant a

été interrompu pendant un délai supérieur à celui indiqué dans le tableau des caractéristi-

ques techniques sous " Durée d'augmentation ", les aliments décongelés doivent être con-

sommés rapidement ou cuisinés immédiatement puis à nouveau congelés ( une fois refroi-

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigéra-

teur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Les parois du réfrigérateur sont équipées d'une

série de glissières pour que les clayettes puissent

être placées en fonction des besoins.

Pour exploiter au mieux l'espace, vous pouvez pla-

cer les demi-clayettes avant au dessus des clayet-

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent

être positionnés à différentes hauteurs.

Positionnement du bac coulissant

Le bac coulissant peut être positionné à différentes hauteurs.

Pour les ajuster, procédez comme suit :

Utilisation quotidienne 311. soulevez l'ensemble balconnet et bac

coulissant pour l'extraire des supports de

2. retirez la patte de fixation de la glissière

située sous le balconnet

3. Pour glisser le bac coulissant à une hau-

teur différente, suivez cette même procé-

dure mais dans l'ordre inverse.

La fonction FreeStore permet le refroidissement rapide des aliments et une température

plus homogène dans le compartiment.

Pour actionner la fonction FreeStore , appuyez sur

l'interrupteur (1). Le voyant vert (2) s'allume.

Ce système permet le refroidissement rapide des

aliments et une température plus homogène dans

Activez la fonction FreeStore lorsque la tempéra-

ture ambiante est supérieure à 25 °C.

CONSEILS UTILES Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la

position de froid maximum et l'appareil est plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva-

porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage au-

tomatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigé-

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse circuler librement autour.

32 Conseils utilesConseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la ta-

blette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soi-

gneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont

pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois net-

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adap-

tés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re-

33• respecter la durée de conservation indiquée par le fabricant.

ENTRETIEN ET NETTOYAGE ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re-

charge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter tou-

te accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net-

toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec

une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et per-

met des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des

produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans

cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi-

tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à

chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collec-

tée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où

34 Entretien et nettoyageIl est important de nettoyer régulièrement l'orifice

d'écoulement de la gouttière d'évacuation de l'eau

de dégivrage située au milieu du compartiment

réfrigérateur pour empêcher l'eau de déborder et

de couler sur les aliments qui se trouvent à l'inté-

rieur. Nettoyez l'orifice d'écoulement de l'eau de

dégivrage avec le bâtonnet spécial se trouvant dé-

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour

du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage

pour assurer une réserve de froid.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et

conservez-les dans un endroit frais.

ATTENTION Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés. Risque

de brûlures ou d'arrachement de la peau.

3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant dans le compartiment congélateur un ou plu-

sieurs récipients d'eau chaude non bouillante. Retirez également les morceaux de glace au

fur et à mesure que ceux-ci se détachent au cours du dégivrage.

4. Une fois le dégivrage terminé, épongez et séchez bien l'intérieur.

5. Mettez l'appareil en marche.

6. Attendez deux à trois heures avant de replacer les produits surgelés ou congelés dans le

N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour

gratter la couche de givre. Vous pourriez détériorer irrémédiablement l'évaporateur.

Pour accélérer le dégivrage de votre appareil, n'utilisez aucun dispositif mécanique ou

moyen artificiel autre que ceux qui sont recommandés par le fabricant.

Une augmentation de la température des denrées congelées pendant la décongélation, peut

réduire leur durée de conservation.

Entretien et nettoyage 35En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

et nettoyez l'appareil et tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréa-

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier

régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de

EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusive-

ment confiée à un électricien qualifié ou une personne compétente.

Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont nor-

Anomalie Cause possible Remède

L'appareil ne fonctionne

pas. L'ampoule ne fonc-

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

La fiche n'est pas correctement

branchée sur la prise de courant.

Branchez correctement la fiche

sur la prise de courant.

Le courant n'arrive pas à l'appa-

reil. La prise de courant n'est pas

Branchez un autre appareil élec-

trique sur la prise de courant.

Faites appel à un électricien qua-

L'ampoule ne fonctionne

L'ampoule est en mode veille. Ouvrez et fermez la porte.

L'ampoule est défectueuse. Consultez le paragraphe "Rempla-

cement de l'ampoule".

Le compresseur fonctionne

La température n'est pas correc-

Sélectionnez une température

La porte n'est pas correctement

Consultez le paragraphe "Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte

plus longtemps que nécessaire.

8) Si cela est prévu.

36 En cas d'anomalie de fonctionnementAnomalie Cause possible Remède

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

La température ambiante est

Réduisez la température ambian-

De l'eau s'écoule sur la

plaque arrière du compar-

timent réfrigérateur.

Pendant le dégivrage automati-

que, le givre fond sur la plaque

Ce phénomène est normal.

De l'eau s'écoule dans le

compartiment réfrigéra-

La gouttière d'évacuation de

l'eau de dégivrage est obstruée.

Nettoyez la gouttière d'évacua-

Des produits empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne

touchent pas la plaque arrière.

De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora-

tion situé au-dessus du com-

Fixez la gouttière d'évacuation de

l'eau au plateau d'évaporation.

La température à l'inté-

rieur de l'appareil est trop

La température n'est pas correc-

Sélectionnez une température

La température à l'inté-

rieur de l'appareil est trop

La température n'est pas correc-

Sélectionnez une température

La porte n'est pas correctement

Consultez le paragraphe "Ferme-

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

Trop de produits ont été intro-

duits simultanément.

Introduisez moins de produits en

L'air froid ne circule pas dans

Assurez-vous que l'air froid circu-

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

En cas d'anomalie de fonctionnement

373. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule défectueuse par une

ampoule neuve de puissance identique,

spécifiquement conçue pour les appareils

électroménagers (la puissance maximum

est indiquée sur l'ampoule).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

CARACTÉRISTIQUES TECHNIQUES Dimensions de la niche d'en-

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche

à l'intérieur de l'appareil et sur l'étiquette énergétique.

INSTALLATION Emplacement

AVERTISSEMENT Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-

ci inutilisable de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur

La prise de l'appareil doit être facilement accessible après son installation.

38 Caractéristiques techniquesInstallez cet appareil à un endroit où la température ambiante correspond à la classe clima-

tique indiquée sur la plaque signalétique de l'appareil :

Classe climatique Température ambiante

SN +10°C à +32°C N +16°C à +32°C ST +16°C à +38°C T +16°C à +43°C Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appa-

reil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à

un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à

gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :

1. Dévissez, puis retirez la vis supérieure.

2. Retirez la porte.

3. Retirez l'entretoise.

Installation 394. À l'aide d'une clé, desserrez la vis inférieu-

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

La circulation d'air derrière l'appareil doit être suf-

Installation de l'appareil

ATTENTION Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.

Procédez comme suit :

Appliquez le joint d'étanchéité adhésif

sur l'appareil comme indiqué sur le

Percez un trou d'un diamètre de 2,5 mm

(10 mm max. de profondeur) dans l'appa-

Fixez l'attache carrée à l'appareil.

Insérez l'appareil dans le meuble d'en-

Poussez l'appareil dans le sens de la flè-

che (1) jusqu'à ce que le cache supérieur

bute contre le meuble de cuisine.

Poussez l'appareil dans le sens de la flè-

che (2) contre le meuble, mais cette fois,

de l'autre côté de la charnière.

Positionnez l'appareil dans le meuble

Vérifiez que la distance entre l'appareil

et le rebord avant du meuble est de

Le cache de la charnière inférieure (dis-

ponible dans le sachet des accessoires)

garantit une distance correcte entre

l'appareil et le meuble.

Assurez-vous que la distance entre l'ap-

pareil et le meuble est de 4 mm.

Ouvrez la porte. Mettez en place le ca-

che de la charnière inférieure.

Fixez l'appareil au meuble d'encastrement

6. Retirez la pièce appropriée du cache de

la charnière (E). Veillez à retirer la partie

DX, s'il s'agit de la charnière de droite, la

partie SX dans le cas contraire.

7. Fixez les caches (C, D) aux pattes de fixa-

tion et dans les trous des charnières.

Installez la grille de ventilation (B).

Fixez les caches (E) à la charnière.

42 Installation8. Détachez les pièces (Ha), (Hb), (Hc) et

9. Installez la pièce (Ha) sur la face intérieu-

re du meuble de cuisine.

10. Poussez la pièce (Hc) sur la pièce (Ha).

Installation 4311. Ouvrez la porte de l'appareil et celle du

meuble de cuisine à 90 °.

Introduisez la petite équerre (Hb) dans le

Tenez ensemble la porte de l'appareil et

celle du meuble et marquez la position

Enlevez les petites équerres et percez

des trous de 2 à 8 mm de diamètre du

rebord extérieur de la porte.

Placez à nouveau la petite équerre sur le

guide et fixez-la à l'aide des vis fournies.

12. Alignez la porte du meuble de cuisine

sur celle de l'appareil en réglant la pièce

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez enfin que :

• Toutes les vis sont correctement serrées.

• La bande isolante est fermement fixée à

• La porte ouvre et ferme correctement.

44 InstallationRéversibilité de la porte du congélateur

BRUITS L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit de réfri- gérant).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où vous avez effectué l'achat.

En matière de sauvegarde de l'environnement

47FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden

tamente à tomada de alimenta-
