MANUAL DE UTILIZADOR SCS51800S0 AEG

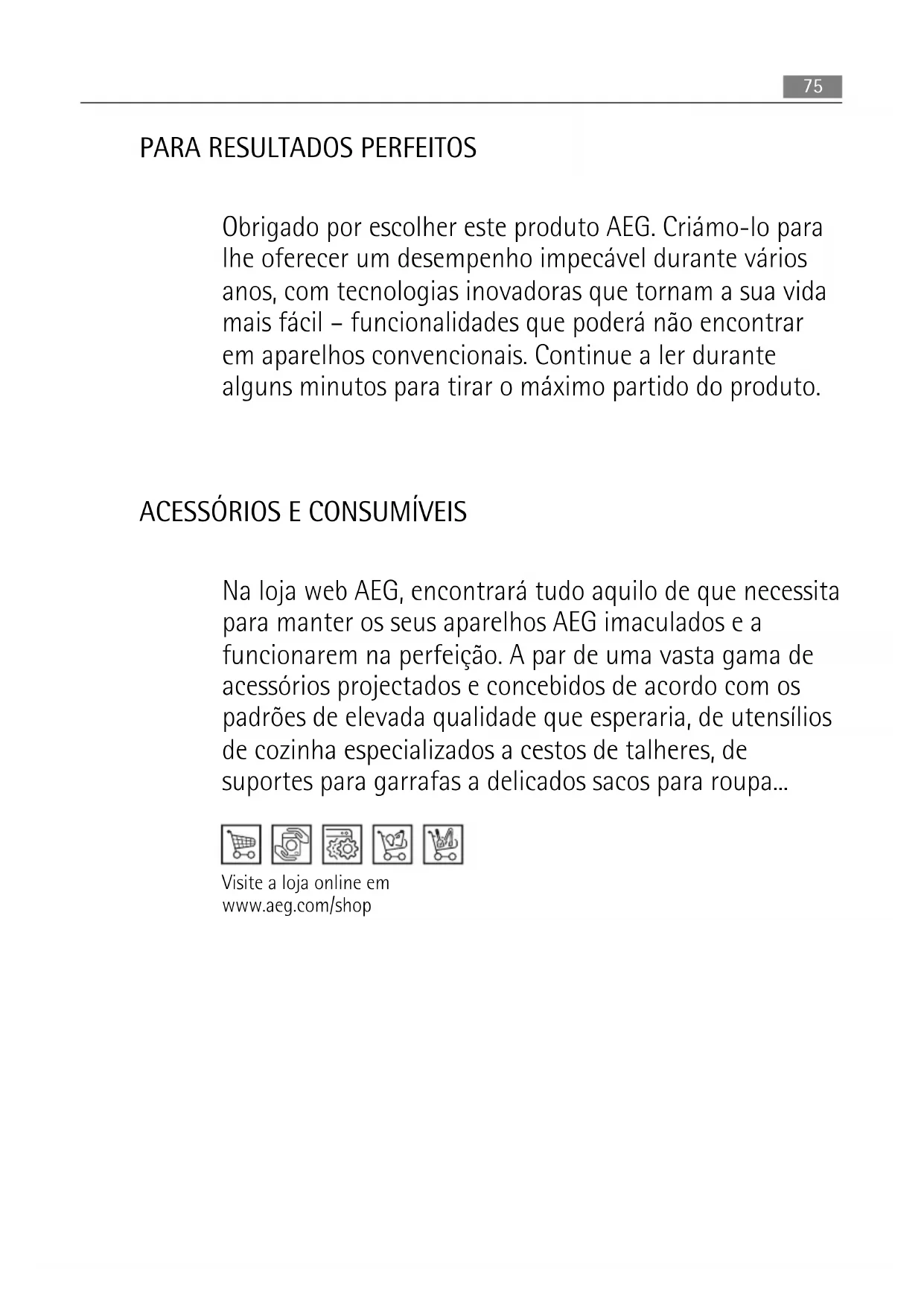

74 Hinweise zum UmweltschutzPARA RESULTADOS PERFEITOS Obrigado por escolher este produto AEG. Criámo-lo para

lhe oferecer um desempenho impecável durante vários

anos, com tecnologias inovadoras que tornam a sua vida

mais fácil – funcionalidades que poderá não encontrar

em aparelhos convencionais. Continue a ler durante

alguns minutos para tirar o máximo partido do produto.

ACESSÓRIOS E CONSUMÍVEIS Na loja web AEG, encontrará tudo aquilo de que necessita

para manter os seus aparelhos AEG imaculados e a

funcionarem na perfeição. A par de uma vasta gama de

acessórios projectados e concebidos de acordo com os

padrões de elevada qualidade que esperaria, de utensílios

de cozinha especializados a cestos de talheres, de

suportes para garrafas a delicados sacos para roupa...

Visite a loja online em

77 Informações de segurança

80 Primeira utilização

81 Utilização diária

83 Sugestões e conselhos úteis

84 Manutenção e limpeza

98 Preocupações ambientais

Os símbolos que se seguem são utilizados no

Informações importantes relativas à

segurança de pessoas e à prevenção de

Informações gerais e conselhos úteis

Informações ambientais

Sujeito a alterações sem aviso prévio

76 ÍndiceINFORMAÇÕES DE SEGURANÇA Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e

usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as

suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante

que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as caracte-

rísticas de segurança. Guarde estas instruções e certifique-se de que elas acompanham o

aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo este-

jam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização,

uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capaci-

dades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, ex-

cepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por

uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do

aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques

eléctricos ou se fechem dentro do aparelho.

• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais ve-

lho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de

mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne nu-

ma armadilha fatal para uma criança.

ADVERTÊNCIA Mantenha as aberturas de ventilação na caixa do aparelho ou na estrutura integrada, sem

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como

explicado neste manual de instruções.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo

• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos

aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

• Não danifique o circuito refrigerante.

• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um

gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamá-

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos compo-

nentes do circuito refrigerante está danificado.

Informações de segurança

77Se o circuito refrigerante se danificar:

– evite chamas livres e fontes de ignição

– ventile totalmente a divisão onde o aparelho se encontra

• É perigoso alterar as especificações ou modificar este produto. Quaisquer danos no cabo

poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor)

tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico quali-

ficado, para evitar perigo.

1. Não deve colocar extensões no cabo de alimentação.

2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do

aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incên-

3. Certifique-se de que consegue alcançar a ficha do aparelho.

4. Não puxe o cabo de alimentação.

5. Se a tomada estiver solta, não introduza a ficha. Existe um risco de choque eléctrico

Não deve utilizar o aparelho sem a tampa da lâmpada

de iluminação interior.

• Esta máquina é pesada. Tenha cuidado quando a deslocar.

• Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos

húmidas/molhadas, pois pode causar abrasões na pele ou queimaduras provocadas pelo

• Evite a exposição prolongada do aparelho à luz solar directa.

utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para

aparelhos domésticos. Não são adequadas para iluminação doméstica.

• Não coloque panelas quentes nas partes de plástico do aparelho.

• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

Não coloque alimentos directamente contra a saída de ar na ventilação traseira.

• Depois de descongelados, os alimentos não devem ser recongelados.

• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante

do alimento congelado.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estrita-

mente cumpridas. Consulte as respectivas instruções.

• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no re-

cipiente, podendo fazer com que expluda, provocando danos no aparelho.

• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imedia-

tamente depois de retirados do aparelho.

16) Se estiver prevista uma tampa de lâmpada.

17) Se as lâmpadas estiverem previstas.

18) Se o aparelho for Frost Free.

78 Informações de segurançaLimpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.

• Não limpe o aparelho com objectos de metal.

• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de

• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água

descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado,

a água irá acumular na parte inferior do aparelho.

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver dani-

ficado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso,

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir

que o óleo regresse ao compressor.

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provo-

car sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções rele-

vantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar

toques nas partes quentes (compressor, condensador) e possíveis queimaduras.

• Não coloque o aparelho perto de radiadores ou fogões.

• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.

Ligue apenas a uma fonte de água potável.

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser

efectuados por um electricista qualificado ou pessoa competente.

• A manutenção deste produto deve ser efectuada por um Centro de Assistência autoriza-

do, o qual deverá utilizar apenas peças sobressalentes originais.

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito

refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado junta-

mente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho

deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autori-

dades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira,

perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo

19) Se estiver prevista uma ligação hídrica

Informações de segurança 79FUNCIONAMENTO Ligar

Introduza a ficha na tomada.

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições inferiores para obter a frescura mínima.

• rode o regulador de temperatura para definições superiores para obter a frescura máxi-

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura den-

tro do aparelho depende da:

• temperatura ambiente

• frequência de abertura da porta

• quantidade de alimentos conservados

• localização do aparelho.

Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver

definido para as temperaturas mais baixas, pode funcionar continuamente causando a for-

mação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma

temperatura mais elevada para permitir descongelação automática e, por isso, consumo de

PRIMEIRA UTILIZAÇÃO Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos

com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo,

de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

80 FuncionamentoUTILIZAÇÃO DIÁRIA Congelação de alimentos frescos

O compartimento do congelador é adequado para a congelação de alimentos frescos e ar-

mazenamento a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos não é necessário alterar a definição média.

No entanto, para uma operação de congelação mais rápida, rode o regulador de temperatu-

ra para definições superiores para obter a frescura máxima.

Neste estado, a temperatura do compartimento do frigorífico pode descer abaixo dos 0 °C.

Se isto ocorrer, volte a definir o regulador da temperatura para uma definição mais quente.

Coloque os alimentos frescos a serem congelados no compartimento superior.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os pro-

dutos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas

nas definições mais elevadas.

Se forem armazenadas grandes quantidades de alimentos, retire todas as prateleiras e ces-

tos do aparelho e coloque os alimentos nas prateleiras de refrigeração para obter o melhor

ADVERTÊNCIA Certifique-se de que os alimentos não ultrapassam o limite de carga indicado na parte late-

ral da secção superior (onde aplicável)

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a ali-

mentação estiver desligada por mais tempo que aquele mostrado na tabela de característi-

cas técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos ra-

pidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arre-

Calendário de alimentos congelados

Os símbolos apresentam diferentes tipos de alimentos congelados.

Os números indicam os tempos de armazenamento em meses para os respectivos tipos de

alimentos congelados. A validade dos limites superior ou inferior do tempo de armazena-

mento indicado depende da qualidade dos alimentos e do tratamento antes da congelação.

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no comparti-

mento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para es-

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do

congelador: neste caso, a confecção irá demorar mais.

Utilização diária 81Produção de cubos de gelo

Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes

tabuleiros com água, de seguida coloque-os no compartimento do congelador.

Não utilize instrumentos metálicos para remover os tabuleiros do congelador.

Acumuladores de frio

O congelador está equipado com um ou mais acumuladores de frio; estes aumentam o

tempo de manutenção dos alimentos em caso de falha de corrente eléctrica ou de avaria.

As paredes do frigorífico estão equipadas com

uma série de guias de modo a que as prateleiras

possam ser posicionadas como quiser.

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as prate-

leiras da porta podem ser colocadas a diferentes alturas.

Posicionar o compartimento deslizante

O compartimento deslizante pode ser colocado em diferentes alturas.

Para fazer estes ajustes, proceda do seguinte modo:

82 Utilização diária1. levante a prateleira com o compartimen-

to deslizante virado para cima e remova-

-o dos suportes na porta

2. remova o suporte de retenção para fora

da guia que se encontra por baixo da pra-

3. Efectue o mesmo procedimento pela or-

dem inversa para introduzir o comparti-

mento deslizante a uma altura diferente.

SUGESTÕES E CONSELHOS ÚTEIS Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na defini-

ção de baixa temperatura com o aparelho completamente cheio, o compressor pode fun-

cionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regu-

lador de temperatura em definições mais quentes, para permitir a descongelação auto-

mática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico

• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte

• posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro aci-

ma da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados

em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou em-

brulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no

Sugestões e conselhos úteis 83Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na

• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimen-

tos para congelação durante este período;

• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;

• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e com-

pletamente congeladas e para tornar possível subsequentemente descongelar apenas a

quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as emba-

lagens são herméticas;

• Não permita que os alimentos frescos e descongelados entrem em contacto com os ali-

mentos já congelados, evitando assim o aumento de temperatura dos alimentos congela-

• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura;

o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imediatamente após a remoção do compartimento do

congelador, poderá causar queimaduras de gelo na pele;

• é aconselhável que anote a data de congelação em cada embalagem individual para per-

mitir que saiba o tempo de armazenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados ade-

quadamente pelo vendedor;

• ter a certeza que os alimentos congelados são transferidos do supermercado para o con-

gelador no tempo mais curto possível;

• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser

• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

MANUTENÇÃO E LIMPEZA CUIDADO Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a

recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

O equipamento tem de ser limpo regularmente:

84 Manutenção e limpeza• limpe o interior e os acessórios com água morna e sabão neutro.

• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão

limpos e sem resíduos.

• lave e seque minuciosamente.

Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de

polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com

uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/

danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura

exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sem-

pre que o compressor de motor pára, durante a utilização normal. A água resultante da des-

congelação é descarregada por um canal para um recipiente especial, colocado na parte

traseira por cima do aparelho, sobre o compressor de motor, onde evapora.

É importante limpar periodicamente o orifício de

descarga da água resultante da descongelação no

centro do canal do compartimento do frigorífico

para evitar que um fluxo excessivo de água pin-

Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em re-

dor do compartimento superior.

Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5

Manutenção e limpeza 85Aprox. 12 horas antes de descongelar, ajuste o regulador da temperatura para as definições

mais altas de forma a criar uma reserva de frio suficiente para a operação de interrupção.

Para remover o gelo, execute estes passos:

1. Desligue o aparelho.

2. Retire os alimentos armazenados, embrulhe-os em várias páginas de jornal e coloque-

CUIDADO Não toque nos objectos congelados com as mãos molhadas. Poderia ficar com as mãos co-

ladas aos alimentos.

3. Deixe a porta aberta e coloque o raspador

de plástico no local adequado no fundo,

ao centro, colocando uma bacia por baixo

para recolher a água descongelada

Para acelerar o processo de descongelação,

coloque uma panela com água quente no

compartimento do congelador. Para além dis-

so, retire pedaços de gelo que se tenha parti-

do antes de concluída a descongelação.

4. Quando a descongelação estiver concluí-

da, seque o interior minuciosamente e

guarde o raspador para utilização futura.

5. Ligue o aparelho.

6. Após duas ou três horas, volte a colocar os alimentos anteriormente retirados no com-

Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois po-

Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de

descongelação além daqueles recomendados pelo fabricante.

Um aumento de temperatura das embalagens de alimentos congelados, durante a descon-

gelação, pode encurtar a vida útil de armazenamento.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade

• retire todos os alimentos

e limpe o aparelho e todos os acessórios

• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evi-

tar que os alimentos no interior se estraguem em caso de falha eléctrica.

86 Manutenção e limpezaO QUE FAZER SE…

ADVERTÊNCIA Antes da resolução de problemas, retire a ficha da tomada.

A resolução de problemas que não se encontram no manual só deve ser efectuada por um

electricista qualificado ou uma pessoa competente.

Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível causa Solução

O aparelho não funciona.

A lâmpada não funciona.

O aparelho está desligado. Ligue o aparelho.

A ficha não está correctamente

O aparelho não tem alimenta-

ção. Não existe tensão na toma-

A lâmpada não funciona. A lâmpada está no modo de es-

Feche e abra a porta.

A lâmpada está defeituosa. Consulte "Substituir a lâmpada".

O compressor funciona

A temperatura não está regula-

Defina uma temperatura mais

A porta não está fechada cor-

Consulte "Fechar a porta".

A porta foi aberta muitas vezes. Não mantenha a porta aberta

mais tempo do que o necessário.

A temperatura do produto está

Deixe que a temperatura do pro-

duto diminua até à temperatura

ambiente antes de o guardar.

A temperatura ambiente está

A água escorre na placa

traseira do frigorífico.

Durante o processo de descon-

gelação automático, o gelo é

descongelado na placa traseira.

A água escorre para o fri-

A saída de água está obstruída. Limpe a saída da água.

Os produtos evitam que a água

escorra para o colector de água.

Certifique-se de que os produtos

não tocam na placa traseira.

O que fazer se… 87Problema Possível causa Solução

A água escorre para o

A saída de água descongelada

não escorre para o tabuleiro de

evaporação acima do compres-

Engate a saída de água desconge-

lada no tabuleiro de evaporação.

A temperatura no apare-

lho está demasiado baixa.

A temperatura não está regula-

Defina uma temperatura mais

A temperatura no apare-

A temperatura não está regula-

Defina uma temperatura mais

A porta não está fechada cor-

Consulte "Fechar a porta".

A temperatura do produto está

Deixe que a temperatura do pro-

duto diminua até à temperatura

ambiente antes de o guardar.

Muitos produtos armazenados

Armazene menos produtos ao

A temperatura no frigorí-

Não existe circulação de ar frio

Certifique-se de que existe circu-

lação de ar frio no aparelho.

A temperatura no conge-

lador está demasiado alta.

Os produtos estão demasiado

perto uns dos outros.

Armazene os produtos de forma a

haver circulação de ar frio.

Existe demasiado gelo. Os alimentos não estão embala-

Embale os alimentos correcta-

A porta não está fechada cor-

Consulte "Fechar a porta".

A temperatura não está regula-

Defina uma temperatura mais

Substituir a lâmpada

1. Desligue a ficha da tomada.

2. Retire o parafuso da tampa da lâmpada.

3. Retire a tampa da lâmpada (consulte a fi-

4. Substitua a lâmpada usada por uma lâm-

pada nova com a mesma potência e espe-

cialmente concebida para aparelhos do-

mésticos. (A potência máxima está indica-

da na tampa da lâmpada.)

5. Instale a tampa da lâmpada.

6. Aperte o parafuso na tampa da lâmpada.

7. Ligue a ficha do aparelho à tomada de alimentação.

8. Abra a porta. Certifique-se de que a lâmpada se acende.

88 O que fazer se…Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistên-

DADOS TÉCNICOS Dimensão do nicho de instala-

Tempo de reinício 24 h

Tensão 230-240 V Frequência 50 Hz

As informações técnicas encontram-se na placa de características no lado esquerdo interno

do aparelho e na etiqueta de energia.

INSTALAÇÃO ADVERTÊNCIA Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento

correcto do aparelho antes de o instalar.

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe

climática indicada na placa de dados do aparelho:

Classe climática Temperatura ambiente

SN +10 °C a + 32 °C N +16 °C a + 32 °C ST +16 °C a + 38 °C T +16 °C a + 43 °C Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados

correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com

um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não esti-

89ver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as

normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não

Este aparelho cumpre com as directivas. E.E.C.

Reversibilidade da porta

A porta do aparelho abre para a direita. Se pretender abrir a porta para a esquerda, efectue

estes passos antes de instalar o aparelho:

1. Desaperte e retire o pino superior.

3. Retire o espaçador.

4. Desaperte a dobradiça do meio.

5. Retire a porta inferior.

90 Instalação6. Desaperte e retire o pino inferior.

1. Aperte o pino inferior.

2. Instale a porta inferior.

3. Aperte a dobradiça do meio.

4. Instale o espaçador.

5. Instale a porta superior.

6. Aperte o pino superior.

Requisitos de ventilação

O caudal de ar na parte traseira do aparelho tem

CUIDADO Certifique-se de que o cabo de alimentação se movimenta livremente.

Instalação 912. Instale o aparelho no local de instalação.

Empurre o aparelho na direcção da seta

(1) até que a tampa do espaço superior

pare contra a mobília da cozinha.

Empurre o aparelho na direcção da seta

(2) contra o armário no lado oposto da

3. Ajuste o aparelho no local de instalação.

Certifique-se de que a distância entre o

aparelho e a extremidade frontal do ar-

A tampa inferior da dobradiça (no saco

de acessórios) certifica-se de que a dis-

tância entre o aparelho e a mobília de

cozinha está correcta.

Certifique-se de que a folga entre o

aparelho e o armário é de 4 mm.

Abra a porta. Coloque a tampa inferior

da dobradiça na posição correcta.

4. Fixe o aparelho no local de instalação com

92 Instalação5. Retire a peça correcta da tampa da do-

bradiça (E). Certifique-se de que retira a

peça DX, no caso da dobradiça direita,

SX no caso contrário.

6. Engate as tampas (C, D) nas cavilhas e

nos orifícios da dobradiça.

Instale a grelha de ventilação (B).

Engate as tampas da dobradiça (E) na

7. Ligue o aparelho lateralmente à parede

lateral do móvel da cozinha:

a) Desaperte os parafusos da peça (G)

e desloque a peça (G) até à parede

b) Volte a apertar os parafusos da pe-

c) Encaixe a peça (H) na peça (G).

B E E D C G H Instalação 938. Desligue as peças (Ha), (Hb), (Hc) e (Hd)

9. Instale a peça (Ha) no lado interior da

10. Empurre a peça (Hc) na peça (Ha).

94 Instalação11. Abra a porta do aparelho e a porta da

mobília da cozinha a um ângulo de 90°.

Insira o quadrado pequeno (Hb) na calha

Monte a porta do aparelho e a porta da

mobília e assinale os orifícios.

12. Retire os suportes e assinale uma dis-

tância de 8 mm da extremidade exterior

da porta onde o prego deve ser colocado

13. Coloque o quadrado pequeno novamen-

te na calha e fixe-o com os parafusos

Alinhe a mobília da cozinha e a porta do

aparelho ajustando a peça Hb.

Instalação 9514. Prima a peça (Hd) na peça (Hb).Faça uma verificação final para se certificarde que:• Todos os parafusos estão apertados.• A tira vedante está bem encaixada no ar-mário.• A porta abre e fecha correctamente.

RUÍDOS Existem alguns ruídos durante o funcionamento normal (compressor, circulação do refrige- rante).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

PREOCUPAÇÕES AMBIENTAIS O símbolo no produto ou na embalagem indica que este produto não pode ser tratado

como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a

reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada

deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente

e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento

incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem

deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da

sua área de residência ou o estabelecimento onde adquiriu o produto.

98 Preocupações ambientais99www.aeg.com/shop 222334587-A-062011
