MODE D'EMPLOI Santo W 98820 IL AEG

Cave à vins encastrable

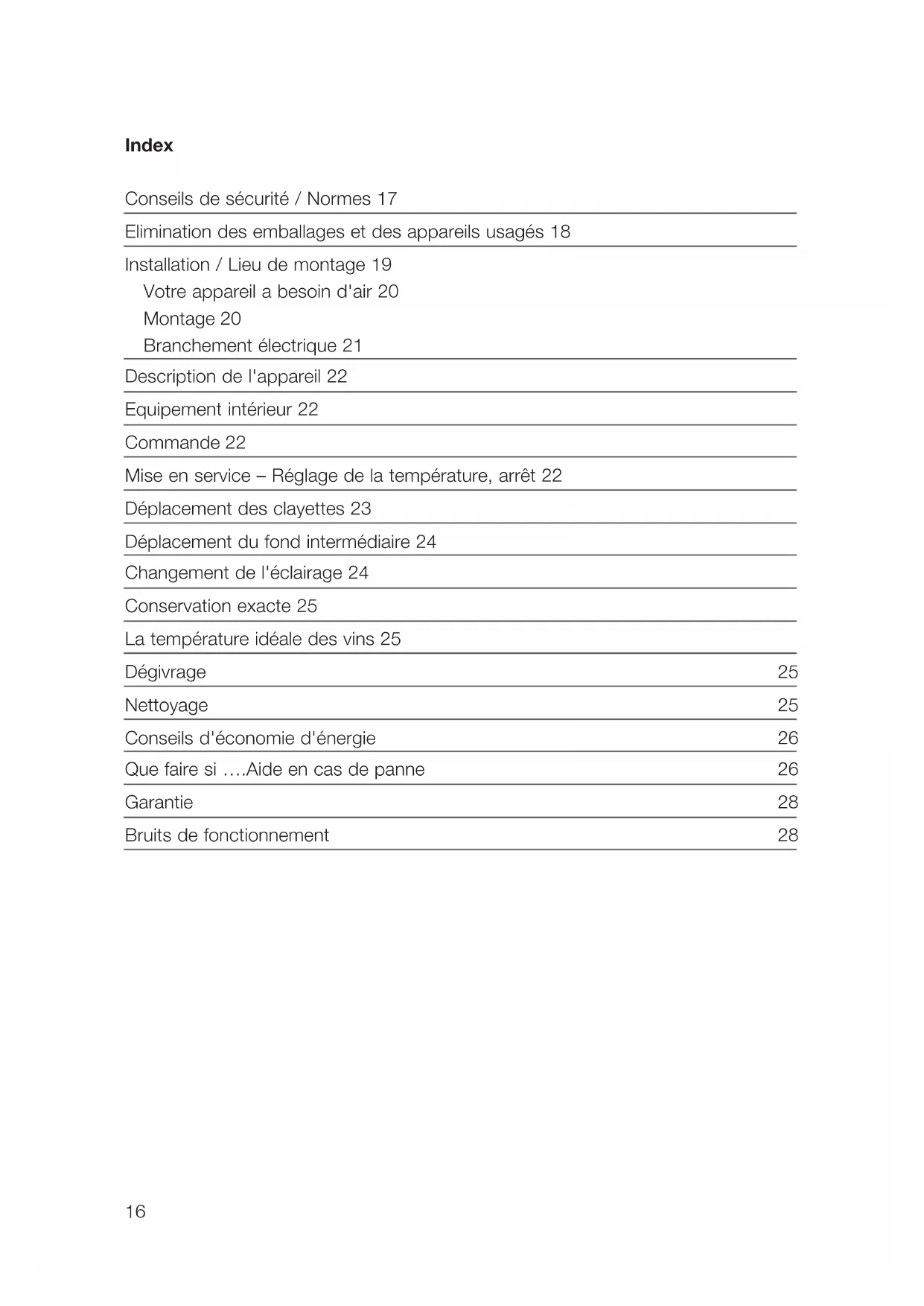

Conseils de sécurité / Normes 17

Elimination des emballages et des appareils usagés 18

Installation / Lieu de montage 19

Votre appareil a besoin d'air 20

Branchement électrique 21

Description de l'appareil 22

Equipement intérieur 22

Mise en service – Réglage de la température, arrêt 22

Déplacement des clayettes 23

Déplacement du fond intermédiaire 24

Changement de l'éclairage 24

Conservation exacte 25

La température idéale des vins 25

Conseils d'économie d'énergie 26

Que faire si ….Aide en cas de panne 26

Bruits de fonctionnement 28

16Chère cliente, cher client,

Veuillez lire attentivement la totalité du présent mode d'emploi avant de mettre votre

nouvel appareil frigorifique en service. Il contient des informations importantes sur le

bon usage, l'installation et l'entretien de l'appareil.

Conservez ce mode d'emploi afin de pouvoir le consulter ultérieurement. Remettez-

le à un éventuel acquéreur de votre appareil.

Conseils de sécurité

Le réfrigérateur répond aux règles généralement reconnues en matière de technique

et à la directive CE / CEE (directive basse tension), est homologué SEV (Organisme

suisse de contrôle électrotechnique) suivant la directive CEM 89/336/CEE et EN

. Mettre en sûreté électrique (protection contre les contacts accidentels) en

l’encastrant comme il faut.

. Branchement secteur 230V/50Hz.

. Cet appareil est destiné à un usage ménager et doit être utilisé conformément à

la description donnée dans le présent mode d'emploi.

. Contactez immédiatement votre fournisseur si l'appareil livré est endommagé.

. Les réparations et les autres interventions ne doivent être effectuées que par un

. Coupez l'alimentation électrique de l'appareil avant de le nettoyer; débranchez la

prise mâle ou déconnectez le fusible. Ne tirez jamais la prise par le câble ou avec

les mains humides. Saisissez uniquement la prise en la tirant à l'horizontale.

. Cet appareil ne contient pas de CFC, mais seulement une faible quantité d'isobu-

tane (R600a) non polluant pour l'environnement.

. Faites attention à ne pas endommager le circuit frigorifique de l'appareil lors de la

manipulation. Si le circuit frigorifique devait cependant être endommagé, évitez

tout feu ouvert ou toute source inflammable de quelconque nature. Aérez parfai-

tement pendant quelques minutes la pièce où se trouve l'appareil.

. Ne mettez pas en marche un appareil dont le circuit frigorifique est endommagé.

. A l'état monté, veillez à ce ne pas couvrir ou obstruer les orifices d'entrée et de

sortie d'air. Nous n'assumons aucune responsabilité pour d'éventuels dommages

si l'appareil a été désaffecté, a fait l'objet d'une commande erronée ou d'une

réparation non conforme. Dans de tels cas, la garantie ou les autres prétentions

de garantie cessent.

. Si la conduite de raccordement de l'appareil est endommagée, elle doit être rem-

placée par le fabricant, son service après-vente ou des personnes qualifiées afin

d'éviter tout danger.

. Attention! Ne faites pas marcher d'appareils électriques à l'intérieur de l'appareil!

Informations sur l'emballage de l'appareil

Eliminez l'emballage de votre appareil de manière adéquate. Tous les matériaux

d'emballage respectent l'environnement et peuvent être recyclés.

A propos des matériaux: Les matières plastiques peuvent aussi être recyclées. Elles

sont caractérisées comme suit:

>PE< symbolise le polyéthylène, par exemple l'enveloppe extérieure et les sacs à

>PS< symbolise la mousse de polystyrène, par exemple les rembourrages sans

Les cartons sont fabriqués à partir de papier recyclé et doivent être remis au ramas-

sage du papier à recycler.

Elimination des appareils usagés

Pour des raisons de protection de l'environnement, il est indispensable d'éliminer les

appareils frigorifiques de manière conforme. Cela concerne votre présent appareil à

la fin de son utilisation, ainsi que votre nouvel appareil.

Avertissement! Rendre inutilisables les appareils usagés qui sont hors service

avant de les mettre au rebut. Retirer la prise, sectionner le câble d'alimentation,

enlever ou détruire les éventuelles serrures à déclic ou à verrou. Vous éviterez ainsi

que les enfants qui jouent ne s'enferment dans l'appareil (risque d'étouffement) ou

ne tombent dans des situations dangereuses.

Conseils d'élimination:

. Ne pas se débarrasser de l'appareil en le jetant avec les déchets ménagers ou

. Le circuit frigorifique, spécialement l'échangeur thermique situé au dos de l'appa-

reil, ne doivent pas être endommagés.

. Le symbole présent sur le produit ou son emballage indique que le produit ne

doit pas être traité comme un déchet ménager courant, mais déposé à un point

de collecte pour le recyclage des appareils électriques et électroniques. En con-

tribuant à la mise au rebut conforme de ce produit, vous agissez en faveur de la

protection de l'environnement et de la santé de vos concitoyens. Une élimination

non conforme est un danger pour l'environnement et la santé. Vous obtiendrez

d'autres informations sur le recyclage de ce produit auprès de votre mairie, de

votre service de voirie ou du magasin où vous avez acheté le produit.

L'appareil doit être installé dans une pièce bien aérée et sèche. La température envi-

ronnante a une incidence sur la consommation d'électricité et le bon fonctionne-

Pour ces raisons, il est conseillé:

. de ne pas exposer l'appareil à l'insolation directe;

. de ne pas l'installer à proximité de radiateurs, d'une cuisinière ou d'une autre

. de l'installer uniquement dans un lieu dont la température ambiante correspond à

la classe climatique pour laquelle l'appareil a été conçu.

La classe climatique est indiquée sur la plaque signalétique qui se trouve en haut à

droite à l'intérieur de l'appareil.

Le tableau suivant indique les températures ambiantes avec la classe climatique

Classe climatique pour température ambiante de

SN +10 à +32° C N+16 à +32°C ST +18 à +38° C T+18 à +43°C Eviter le réchauffement de l'appareil frigorifique en respectant une distance suffisante

et en installant une plaque isolante appropriée. L'aération conforme de l'appareil

19L'appareil frigorifique a besoin d'air

La porte de l'appareil frigorifique ferme en grande partie l'espace encastrable. Pour

cette raison, l'aération doit s'effectuer par l'ouverture située dans le socle du meu-

ble. L'air réchauffé doit pouvoir s'évacuer par le haut par l'orifice situé au dos de

l'appareil. Les diamètres de l'aération doivent être de 200 cm

Attention! Veiller à ne pas couvrir ou obstruer les orifices d'entrée et de sortie d'air.

50Une fois l'appareil monté, contrôlez particulièrement, après le changement de la

butée de porte, si le joint ferme bien tout autour. Un joint de porte non étanche peut

provoquer une augmentation de la condensation et donc une plus forte consomma-

tion d'énergie (Voir aussi paragraphe ("Aide en cas de panne").

Branchement électrique

Une prise de courant de sécurité installée de façon conforme est requise pour le

branchement électrique. Elle doit être placée de telle manière qu'il soit possible de

débrancher la prise mâle.

La prise de courant de sécurité nécessaire au branchement de l'appareil doit être

placée à droite ou à gauche de l'espace encastrable.

Le fusible doit être de 10 / 16 ampères au minimum. Si la prise n'est pas accessi-

ble lorsque l'appareil est installé, il convient de prendre une mesure appropriée

concernant l'installation électrique qui permet de déconnecter l'appareil du secteur

(fusible, intervalle de coupure du coupe-circuit protecteur de ligne min. 3 mm).

Avant de mettre l'appareil en service, contrôlez sur la plaque signalétique de l'appa-

reil si la tension d'alimentation et la nature du courant correspondent aux valeurs du

courant du secteur du lieu d'installation.

Exemple: 220 … 240 V 50 Hz ou

(c'est-à-dire courant alternatif de 220 à 240 volts, 50 hertz)

La plaque signalétique se trouve en haut à droite à l'intérieur de l'appareil.

21Description de l'appareil

2 Clayettes (ajustables)

3 Fond intermédiaire (ajustable)

1 Marche / Arrêt de l'appareil

Appuyer au minimum 3 sec. sur le bouton

2 Sélection de la température du haut (réglable de 5 à 18° C)

C (idéal pour les vins blancs,

Appuyer pendant 3 sec. sur le bouton Voyant lumineux clignote

Le réglage de température s'effectue pas à pas.

2a Sélection de la température du bas (réglable de 5 à 18° C)

(idéal pour les vins rouges,

La température réglée dans la zone inférieure doit toujours être identique

ou supérieure à celle de la zone supérieure.

Appuyer sur le bouton pendant 3 sec. Le voyant lumineux jaune

L'appareil refroidit la zone supérieure à + 5° C en 24 heures, puis

automatiquement à la température réglée.

4 Eclairage intérieur allumé en permanence:

Appuyer pendant 3 sec. ON Eclairage intérieur uniquement allumé à l'ouverture de la porte:

Appuyer pendant 3 sec. OFF Un signal sonore retentit si la porte reste ouverte plus de 5 minutes. Il est

possible de l'arrêter en appuyant sur un bouton quelconque.

Ajuster les clayettes

Les clayettes sont réglables en hauteur.

Tirer la clayette en avant, la soulever côté porte et la sortir. Procéder dans le sens

contraire des opérations pour la positionner à une hauteur différente.

23Ajuster le fond intermédiaire

Le fond intermédiaire peut être ajusté d'une position vers le haut ou le bas. Pour

cela, tirer de la paroi arrière et soulever côté porte.

La mise en place à une hauteur différente s'effectue dans le sens contraire. Veillez à

insérer la partie arrière du fond intermédiaire dans l'évidemment prévu dans la paroi

Changement de l'éclairage

Décliquer l'éclairage par DEL. Desserrer le cavalier de l'éclairage. Remettre le

nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d'origine!

24Conservation exacte

L'appareil dispose de 2 zones distinctes de température à propre réglage (toutes les

deux réglables entre 5 et 18° C):

Compartiment supérieur Vins blancs, champagnes, vins mousseux,

Compartiment inférieur Vins rouges

La température réglée dans le compartiment inférieur doit toujours être identique ou

supérieure à celle du compartiment supérieur.

Les températures idéales*

6–8° Champagne, vin mousseux, riesling, sauvignon blanc,

chardonnays jeunes et vins doux, tous les rosés

8–10° Chardonnays d'un certain âge et sauternes

13 – 15° Gamay, merlots jeunes, pinots noirs jeunes

15 – 17° Bordeaux jeunes, cabernets légers, barbera, merlot

16 – 18° Grands vins de Bourgogne, bordeaux, italiens, espagnols, californiens etc.

17– 18° Barolo, Reciotto Amarone

(La température la plus basse est pour les vins les plus simples, la température la

plus élevée pour les vins complexes de meilleure qualité, ceci dans chaque catégorie).

Le dégivrage est automatique

Le dégivrage de l'évaporateur placé au dos de la paroi arrière de la chambre frigo-

rifique s'effectue automatiquement. L'eau de condensation est collectée dans la

gouttière placée au dos de la paroi arrière de la chambre frigorifique, puis conduite

par l'orifice d'écoulement jusqu'au bac collecteur du compresseur où elle est éva-

Nettoyage et entretien

Pour des raisons d'hygiène, il est recommandé de nettoyer régulièrement l'intérieur

de l'appareil, y compris l'équipement qui s'y trouve.

Avertissement! L'appareil ne doit pas être raccordé au secteur pendant son net-

toyage: Risque de choc électrique! Avant de nettoyer l'appareil, le débrancher, tirer

la prise, déconnecter le fusible ou le dévisser.

25Ne jamais nettoyer l'appareil avec des nettoyeurs à vapeur. L'humidité pourrait

pénétrer dans les composants électriques: Risque de choc électrique! La vapeur

brûlante peut causer des dommages aux pièces en matière plastique. L'appareil

doit être sec avant d'être remis en service.

Attention! Les huiles essentielles et les solvants organiques peuvent attaquer les

pièces en matière plastique, comme par exemple le jus et les acides de fruits et le

beurre, tout comme les nettoyants contenant de l'acide acétique. Ne jamais mettre

de telles substances en contact avec les pièces de l'appareil. Ne pas utiliser de

nettoyants à récurer.

Conseils d'économie d'énergie

. Ne pas installer l'appareil à proximité d'une cuisinière, de radiateurs ou d'autres

sources de chaleur. Le compresseur se met plus souvent et plus longtemps en

marche quand la température ambiante est élevée.

. Assurer la bonne aération et la bonne ventilation de l'appareil. Ne jamais couvrir

les orifices d'entrée et de sortie d'air.

. Ne laisser la porte ouverte que le temps nécessaire.

Aide en cas de panne

La panne n'est vraisemblablement qu'une petite erreur que vous pouvez solutionner

vous-même à l'aide des instructions suivantes. N'effectuez aucune autre opération

si les informations suivantes ne vous aident pas dans un cas concret.

Avertissement! Les réparations ne doivent être effectuées que par des spécia-

listes. Les réparations non conformes peuvent être la cause de graves dangers pour

l'utilisateur. En cas de réparation nécessaire, adressez-vous à votre magasin spé-

cialisé ou à notre service après-vente.

L'appareil ne fonctionne

La température de réfri-

gération est insuffisante.

L'éclairage intérieur ne

répond pas immédiate-

ment après la modifi-

cation du réglage de

Appareil non connecté.

Prise mâle non raccordée

Fusible déclenché ou

Prise femelle défectueuse.

La température n'est pas

correctement réglée.

L'appareil est installé près

d'une source de chaleur.

La DEL est défectueuse.

Cela est normal. Il n'y a

Ventilateur défectueux.

Mettre l'appareil en marche.

Brancher la prise mâle.

Contrôler le fusible, le

changer si besoin est.

Votre électricien répare

les défaillances dues au

Consulter le paragraphe

Ne laisser la porte ouverte

que le temps nécessaire.

Consulter le paragraphe

marche après un certain

Panne Cause possible RemèdeGarantie

La garantie est accordée au consommateur à compter de la date de livraison. Les

éventuels défauts qui surviennent pendant la période de garantie malgré un usage

conforme et qui sont dus à un défaut de matériau ou de fabrication, sont réparés

par le service après-vente dans le cadre de la présente garantie.

La garantie ne couvre pas

. les défauts faisant suite à la non-observation du mode d'emploi ou

à un usage non conforme,

. les demandes de dédommagement allant au-delà des garanties accordées,

. les appareils réparés par un tiers.

Bruits de fonctionnement

La réfrigération est rendue possible par le compresseur (élément frigorifique). Le

compresseur pompe l'agent réfrigérant dans le système de réfrigération. Cela génère

des bruits de fonctionnement. Des bruits sont également inévitables après l'arrêt du

compresseur; ils sont dus à des différences de pression et de température.

Cet appareil frigorifique a été fabriqué dans les règles de l'art et est équipé

d'un compresseur silencieux et d'un circuit de refroidissement optimisé à

Certains bruits ne peuvent cependant être complètement évités. Leur intensité

dépend de la taille de l'appareil.

Les bruits de fonctionnement sont particulièrement perceptibles après la mise en

marche du compresseur. Ils s'amenuisent avec le temps de service.

Les bruits anormaux résultent le plus souvent d'une installation inadéquate. L'appa-

reil frigorifique doit être installé à l'horizontale et sur un sol stable. Les conduites ne

doivent en aucun cas toucher le mur ou des meubles. Les conduites ne doivent pas

non plus être en contact entre elles.

Les bruits de fonctionnement sont plus fortement perçus dans une cuisine

ouverte ou avec des appareils frigorifiques intégrés dans un claustra. Il ne

s'agit pas d'un défaut de l'appareil, mais d'une conséquence de l'architecture

28Bruit Cause Remarque

Ronflement Groupe frigorifique Bruit normal de fonctionnement du

groupe frigorifique, intensité suivant la

taille des appareils

Vrombissement Ventilateur Bruit normal de fonctionnement dû à

Gargouillement Circuit de refroidissement Bruit normal de fonctionnement dû au

Bruissement courant de l'agent réfrigérant dans le

circuit de réfrigération

Sifflement Circuit de refroidissement Bruit normal de fonctionnement dû à

l'injection de l'agent réfrigérant dans

Craquement Caisse de l'appareil Dilatation normale des matériaux due

aux conditions de température

(par exemple matières plastiques,

installateur verholpen
