GEBRUIKSAANWIJZING Santo W 98820 IL AEG

Inbouw Wijnklimaatkast

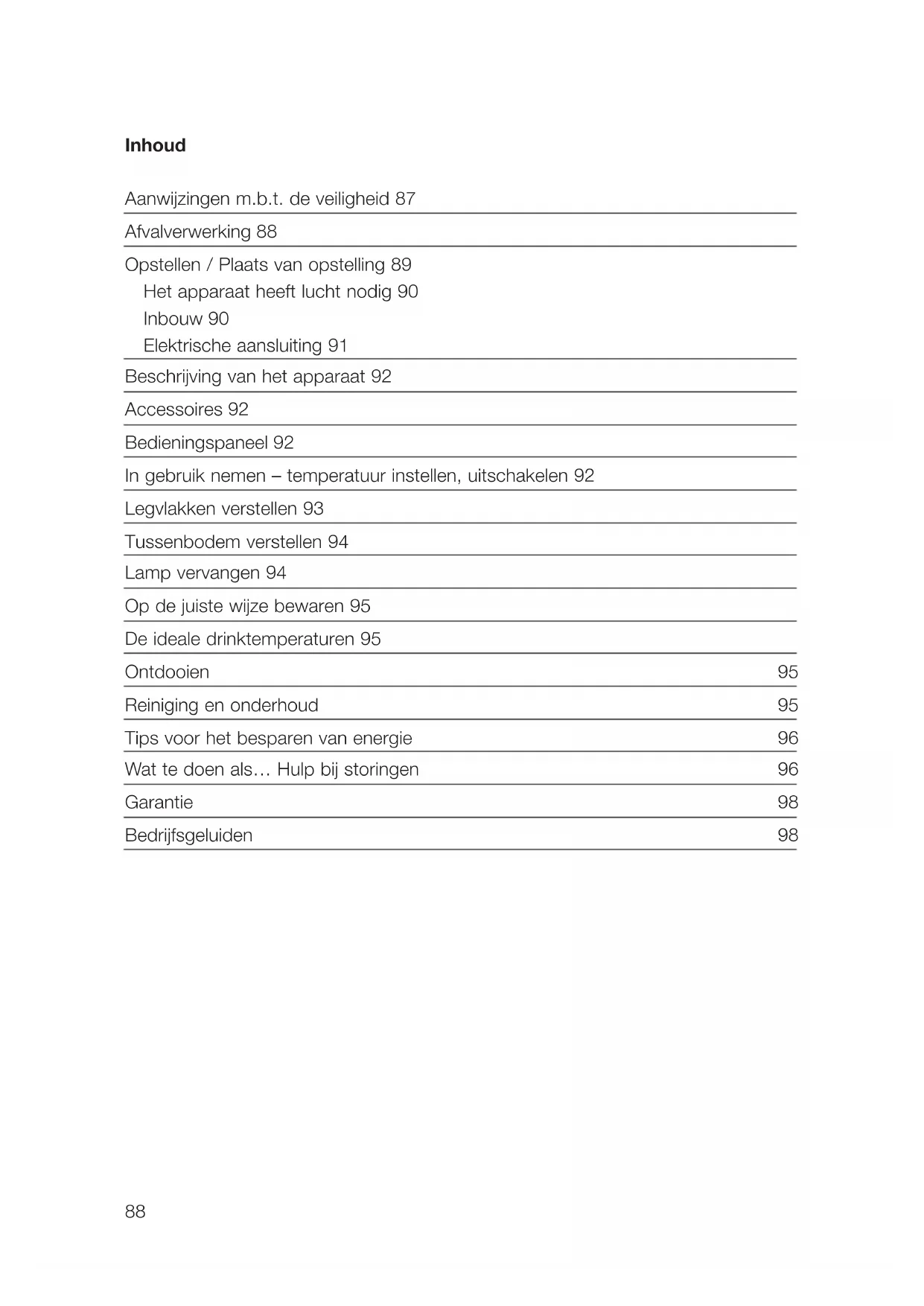

Aanwijzingen m.b.t. de veiligheid 87

Opstellen / Plaats van opstelling 89

Het apparaat heeft lucht nodig 90

Elektrische aansluiting 91

Beschrijving van het apparaat 92

In gebruik nemen – temperatuur instellen, uitschakelen 92

Tussenbodem verstellen 94

Op de juiste wijze bewaren 95

De ideale drinktemperaturen 95

Reiniging en onderhoud 95

Tips voor het besparen van energie 96

Wat te doen als… Hulp bij storingen 96

Voordat u dit apparaat in gebruik neemt, gelieve u deze gebruiksaanwijzing aan-

dachtig door te lezen. U vindt hierin belangrijke informatie omtrent veilig gebruik,

opstellen en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing goed, u kunt dan nog eens iets nalezen. Geef de

gebruiksaanwijzing ook aan een eventuele volgende eigenaar van het apparaat.

Aanwijzingen m.b.t. de veiligheid

Dit apparaat voldoet aan de Europese en Nederlandse normen en aan de Europese

laagspanningsrichtlijn. Het is getest door de Schweizer Elektrotechnischer Verein

(SEV) volgens EMC-richtlijn 89/336/EEG en EN 55014.1993.

. De elektrische veiligheid (contactbescherming) moet door de inbouw gegaran-

. De netspanning is 230 V/50 Hz.

. Gebruik dit apparaat alleen voor huishoudelijke doeleinden en volgens de

. Als het apparaat beschadigd is, sluit het dan niet aan en neem contact op met de

. Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uit-

gevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker

leiden. Wend u daarom altijd tot onze service-afdeling of uw vakhandelaar. Alleen

originele onderdelen voldoen aan alle eisen!

. Voordat u het apparaat gaat ontdooien moet u het spanningsloos maken: stekker

uit het stopcontact trekken of zekering in de huisinstallatie uitschakelen.

. Trek de stekker nooit aan het snoer of met natte handen uit het stopcontact. Trek

altijd aan de stekker en trek deze recht uit het stopcontact.

. Dit apparaat is cfk- en hfk-vrij en bevat het milieuvriendelijke koelmiddel isobutaan

(R600a) in geringe hoeveelheden.

. Bij het gebruik van het apparaat dient u erop te letten dat de koudekringloop niet

beschadigd wordt. Mocht de koudekringloop toch beschadigd worden, dan

moeten open vuur en alle soorten ontstekingsbronnen worden vermeden. De

ruimte waarin het apparaat staat moet enkele minuten geventileerd worden.

. Een apparaat met beschadigde koudekringloop mag niet in gebruik worden

. Als het apparaat is ingebouwd moet erop gelet worden, dat de ventilatie-openingen

niet afgedekt of geblokkeerd zijn.

. Als het apparaat voor verkeerde doeleinden wordt gebruikt of foutief wordt

bediend, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade.

. Als het aansluitsnoer van dit apparaat beschadigd is, moet het door onze service-

afdeling worden vervangen. Dit om gevaar te voorkomen.

. Waarschuwing: geen elektrische apparaten in de koelkast gebruiken.

Informatie over de verpakking

Gooi het verpakkingsmateriaal van uw apparaat op de juiste wijze weg. Alle gebruikte

materialen zijn niet schadelijk voor het milieu en kunnen hergebruikt worden.

Over de materialen: De kunststoffen kunnen ook hergebruikt worden en hebben de

volgende aanduidingen:

>PE< voor polyethyleen, bijv. de doorzichtige folieverpakking en de plastic zakjes

>PS< voor geschuimd polystyreen, bijv. de hoekbeschermers (volkomen cfk-vrij)

Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container

voor oud papier te deponeren.

Afvalverwerking van oude apparaten

Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriesapparaten

op deskundige wijze verwerkt worden. Dat geldt voor uw oude apparaat en – als het

aan vervanging toe is – ook voor uw nieuwe apparaat.

Waarschuwing! Afgedankte apparaten onbruikbaar maken voordat u ze wegdoet.

Stekker uit het stopcontact trekken, aansluitsnoer afsnijden, eventuele snap- of

grendelsloten verwijderen of onbruikbaar maken. U voorkomt daardoor, dat spelende

kinderen elkaar of zichzelf in het apparaat opsluiten (verstikkingsgevaar!) en daar-

door in levensgevaar komen.

Afvalverwerkingsinstructies

. Het apparaat mag niet met het huisvuil of grofvuil worden meegegeven.

. De koelmiddelkringloop, vooral de warmtewisselaar op de achterzijde van het

apparaat, mag niet beschadigd worden.

. Het symbool op het product of op de verpakking wijst erop dat dit product

niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij

een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled.

Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt

u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen

voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie

over het recyclen van dit product, kunt u contact opnemen met de gemeente, de

gemeentereiniging of de winkel waar u het product hebt gekocht.

Plaats van opstelling

Het apparaat moet in een goed geventileerde, droge ruimte staan. De omgevings-

temperatuur heeft invloed op het stroomverbruik en op het functioneren van het

Daarom moet het apparaat

. niet direct in de zon staan;

. niet naast een verwarming, naast een fornuis of naast andere warmtebronnen

. op een plaats staan waarvan de omgevingstemperatuur overeenkomt met de

klimaatklasse waarvoor het apparaat uitgevoerd is.

De klimaatklasse vindt u op het typeplaatje dat zich rechts boven in de koelruimte

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse

Klimaatklasse Omgevingstemperatuur

SN +10 tot +32° C N +16 tot +32° C ST +18 tot +38° C T +18 tot +43° C Door voldoende afstand en/of het aanbrengen van een geschikte warmte-isolerende

plaat moet worden voorkomen dat het apparaat warm wordt. Ventilatie van het

apparaat volgens de voorschriften moet gegarandeerd zijn.

Het apparaat heeft lucht nodig

De deur van het apparaat dicht de inbouwnis voor het grootste deel af. Daarom

moet de ventilatie door de opening in de meubelsokkel plaatsvinden. De verwarmde

lucht moet door de luchtschacht aan de achterwand van het meubel naar boven

kunnen wegtrekken. De ventilatie-openingen moeten minimaal 200 cm2 bedragen.

Waarschuwing! Om het functioneren van het apparaat niet nadelig te beïnvloeden

mogen deze ventilatie-openingen niet worden afgedekt of geblokkeerd.

92Controleer na inbouw van het apparaat, vooral na overzetten van het deurscharnier,

of de deurafdichting rondom goed afsluit. Een ondichte deurafdichting kan tot ster-

kere condensatie en daardoor tot hoger energieverbruik leiden (zie ook hoofdstuk

"Hulp bij storingen").

Elektrische aansluiting

Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerd stop-

contact met randaarde nodig. Dit moet zodanig aangebracht zijn, dat de stekker

makkelijk ingestoken en uitgetrokken kan worden.

Het voor de aansluiting van het apparaat noodzakelijke stopcontact met randaarde

moet zich links of rechts naast de inbouwnis bevinden.

De zekering moet minstens 10/16 A zijn. Als het stopcontact bij ingebouwd appa-

raat niet meer toegankelijk is, moet een geschikte maatregel in de elektrische instal-

latie ervoor zorgen dat het apparaat van het net kan worden gescheiden (zekering,

automatische zekering, aardlekschakelaar met een contactopening van minstens 3

Controleert u vóór het in gebruik nemen op het typeplaatje van het apparaat, of

aansluitspanning en stroomsoort overeenkomen met de plaatselijke spanning en

U vindt het typeplaatje rechts boven in de koelruimte.

Beschrijving van het apparaat

2 legvlakken (verstelbaar)

3 tussenbodem (verstelbaar)

1 Apparaat in- en uitschakelen

Toets min. 3 seconden indrukken

2 Temperatuurkeuze boven (5 tot 18° C instelbaar)

Advies: 5–12° C (ideaal voor witte wijn, zie ook pag. 95)

Toets 3 seconden indrukken indicatie knippert

De temperatuur kan stapsgewijs worden ingesteld

2a Temperatuurkeuze onder (5 tot 18° C instelbaar)

Advies: 12–18° C (ideaal voor rode wijn, zie ook pag. 95)

De ingestelde temperatuur in de onderste zone moet altijd gelijk aan of hoger

dan de temperatuur in de bovenste zone zijn.

Toets 3 seconden indrukken het gele controlelampje brandt.

Het apparaat koelt de bovenste zone 24 uur lang op +5° C en daarna

automatisch op de ingestelde temperatuur.

4 Binnenverlichting permanent ingeschakeld:

3 seconden indrukken AAN Binnenverlichting alleen bij open deur ingeschakeld:

3 seconden indrukken UIT Als de deur langer dan 5 minuten open blijft staan, klinkt een akoestisch

waarschuwingssignaal. Dit kan worden uitgeschakeld door even op een

willekeurige toets te drukken.

Legvlakken verstellen

De legvlakken zijn in hoogte verstelbaar.

Het legvlak naar voren trekken, aan de kant van de deur iets optillen en uitnemen.

Inzetten op een andere hoogte geschiedt in omgekeerde volgorde.

95Tussenbodem verstellen

De tussenbodem kan 1 stand naar boven of naar onder worden versteld.

Tussenbodem uit de achterwand naar voren trekken en aan de kant van de deur iets

Inzetten op een andere hoogte geschiedt in omgekeerde volgorde.

Let erop dat het achterste deel van de tussenbodem in de daarvoor bedoelde uit-

sparing in de achterwand wordt geschoven.

LED-verlichting vervangen

Klik het lampje los. Maak de steekverbinding naar het lampje los. Breng het nieuwe

lampje in omgekeerde volgorde aan.

Attentie: alleen originele LED-verlichting van AEG gebruiken.

96Op de juiste wijze bewaren

Het apparaat beschikt over 2 apart instelbare temperatuurzones (beide instelbaar

Bovenste vak witte wijn, champagne, sekt, rosé

Onderste vak rode wijn

Denk erom dat de ingestelde temperatuur in het onderste vak altijd gelijk aan of

hoger dan de temperatuur in het bovenste vak moet zijn.

De ideale drinktemperaturen*

6–8° champagne, mousserende wijn, chasselas, riesling, sauvignon blanc,

jonge chardonnay en zoete wijn, rosé

13 – 15° gamay, jonge merlot, jonge pinot noir

16 – 18° grote bourgogne, bordeaux, Italiaanse, Spaanse, Californische wijn

17– 18° barolo, recioto amarone

(De lage temperatuur geldt voor de eenvoudige, de hogere voor de complexere,

kwalitatief betere wijnen van elke soort.)

De koelruimte wordt automatisch ontdooid.

Het ontdooien van de verdamper achter de achterwand van de koelruimte geschiedt

automatisch. Het dooiwater wordt in het afvoergootje achter de achterwand van de

koelruimte opgevangen, door het afvoergat in de opvangbak aan de compressor

gevoerd en daar verdampt.

Reiniging en onderhoud

Uit het oogpunt van hygiëne moeten de binnenzijde van het apparaat en de acces-

soires regelmatig gereinigd worden.

Waarschuwing! Het apparaat moet vóór het reinigen spanningloos gemaakt wor-

den – kans op elektrische schokken! Stekker uit het stopcontact trekken of zekering

in de huisinstallatie uitschakelen.

97Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er zou vocht in de

elektrische onderdelen terecht kunnen komen – kans op elektrische schokken! Hete

stoom kan tot beschadigingen aan de kunststof onderdelen leiden. Het apparaat

moet goed droog zijn, voordat u het weer in gebruik neemt.

Attentie! Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen

aantasten. Zulke stoffen kunnen in levensmiddelen voorkomen (bijv. sap van citroen-

of sinaasappelschillen, boterzuur) of in reinigingsmiddelen (bijv. azijnzuur). Let u erop

dat de kunststof onderdelen van het apparaat niet met zulke stoffen in aanraking

komen. Gebruik geen schurende reinigingsmiddelen.

Tips voor het besparen van energie

. Apparaat niet direct in de zon en niet in de buurt van een fornuis, verwarming of

andere warmtebronnen opstellen. Bij hoge omgevingstemperatuur loopt de com-

pressor vaker en langer.

. Zorg voor een goede ventilatie van het apparaat. Ventilatie-openingen nooit

. Deur niet langer open laten dan beslist noodzakelijk.

Misschien gaat het bij een storing om een kleine fout, die u aan de hand van de

volgende aanwijzingen zelf kunt opheffen. Als deze informatie u niet verder helpt,

voer dan zelf geen verdere werkzaamheden uit.

Waarschuwing! Reparaties aan elektrische apparaten mogen alleen door vakmen-

sen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's

voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling of uw

vakhandelaar. Voor reparaties uitgevoerd door anderen, kan de fabrikant geen pro-

ductaansprakelijkheid aanvaarden. Alleen originele onderdelen voldoen aan alle

98Storing Mogelijke oorzaak Oplossing

Apparaat werkt niet.

de koelruimte is niet

Na wijzigen van de tem-

peratuurinstelling begint

de compressor niet direct.

Foutmelding F1 verschijnt

op het bedieningspaneel

Foutmelding F2 verschijnt

op het bedieningspaneel

Foutmelding F3 verschijnt

op het bedieningspaneel

Stekker zit niet in het

Deur heeft lange tijd open

Het apparaat staat naast

Dat is normaal, er is geen

sprake van een storing.

Bovenste voeler defect.

Onderste voeler defect.

Apparaat inschakelen.

Stekker in het stopcontact

Storingen aan het stroom-

net kunnen door de elektro-

installateur verholpen

Zie hoofdstuk "In gebruik

Deur niet langer open laten

dan beslist noodzakelijk.

Zie hoofdstuk "Plaats van

De compressor begint na

enige tijd automatisch.

Contact opnemen met de

Contact opnemen met de

Contact opnemen met de

service-afdeling.Garantie

De garantie gaat in op de datum dat het apparaat is afgeleverd bij de eindgebruiker.

Onder de garantievoorwaarden, zal de service afdeling alle gebreken die zich voor-

doen ondanks correct gebruik in de garantieperiode en welke terug te leiden zijn

naar foutieve onderdelen of fabricage, vergoeden.

Buiten de garantie vallen:

. Gebreken dankzij foutief gebruik of het niet lezen van de gebruiksaanwijzing

. Schadeclaims welke buiten de garantievoorwaarden vallen

Apparaten welke door derden zijn gerepareerd

Heel normale geluiden

Het koelen in de koelkast wordt mogelijk gemaakt door een compressor (koude-

aggregaat). De compressor pompt het koelmiddel door het koelsysteem. Daarbij

ontstaan bedrijfsgeluiden. Ook na het uitschakelen van de compressor zijn geluiden

door druk- en temperatuurverschillen niet te voorkomen.

Dit koelapparaat is volgens de nieuwste technieken uitgerust met een stille

compressor en een geluidsarme koudekringloop.

Toch zijn bepaalde geluiden niet helemaal te voorkomen. Qua volume zijn ze afhan-

kelijk van de grootte van het apparaat.

Direct na het inschakelen van de compressor zijn de bedrijfsgeluiden het best hoor-

baar. Daarna worden ze minder.

Meestal ontstaan ongewone geluiden doordat het apparaat niet op de juiste manier

is ingebouwd. Het apparaat moet waterpas staan en stabiel opgesteld resp. inge-

bouwd zijn. Buisleidingen mogen in geen geval tegen een wand of andere meubelen

aankomen. Ook mogen de buisleidingen elkaar niet raken.

In open keukens of bij in scheidingswanden ingebouwde koelapparaten

worden de normale bedrijfsgeluiden intensiever waargenomen. Het gaat hier

echter niet om een defect aan het apparaat maar om een gevolg van de wijze

Geluid Oorzaak Opmerkingen

brommen compressor normaal bedrijfsgeluid van de

compressor, volume afhankelijk van de

grootte van de compressor

zoemen ventilator normaal bedrijfsgeluid t.g.v. ventilatie

borrelen koudekringloop normaal bedrijfsgeluid,

kabbelen door koelmiddel dat in de buizen

sissen koudekringloop normaal bedrijfsgeluid, door inspuiten

van het koelmiddel in de verdamper

kraken ommanteling van de normale, temperatuurafhankelijke

koelkast spanningsveranderingen van de

materialen, bijv. kunststoffen, isolatie102103168 058
