MANUALE UTENTE Santo W 98820 IL AEG

Armadio climatizzato da incasso

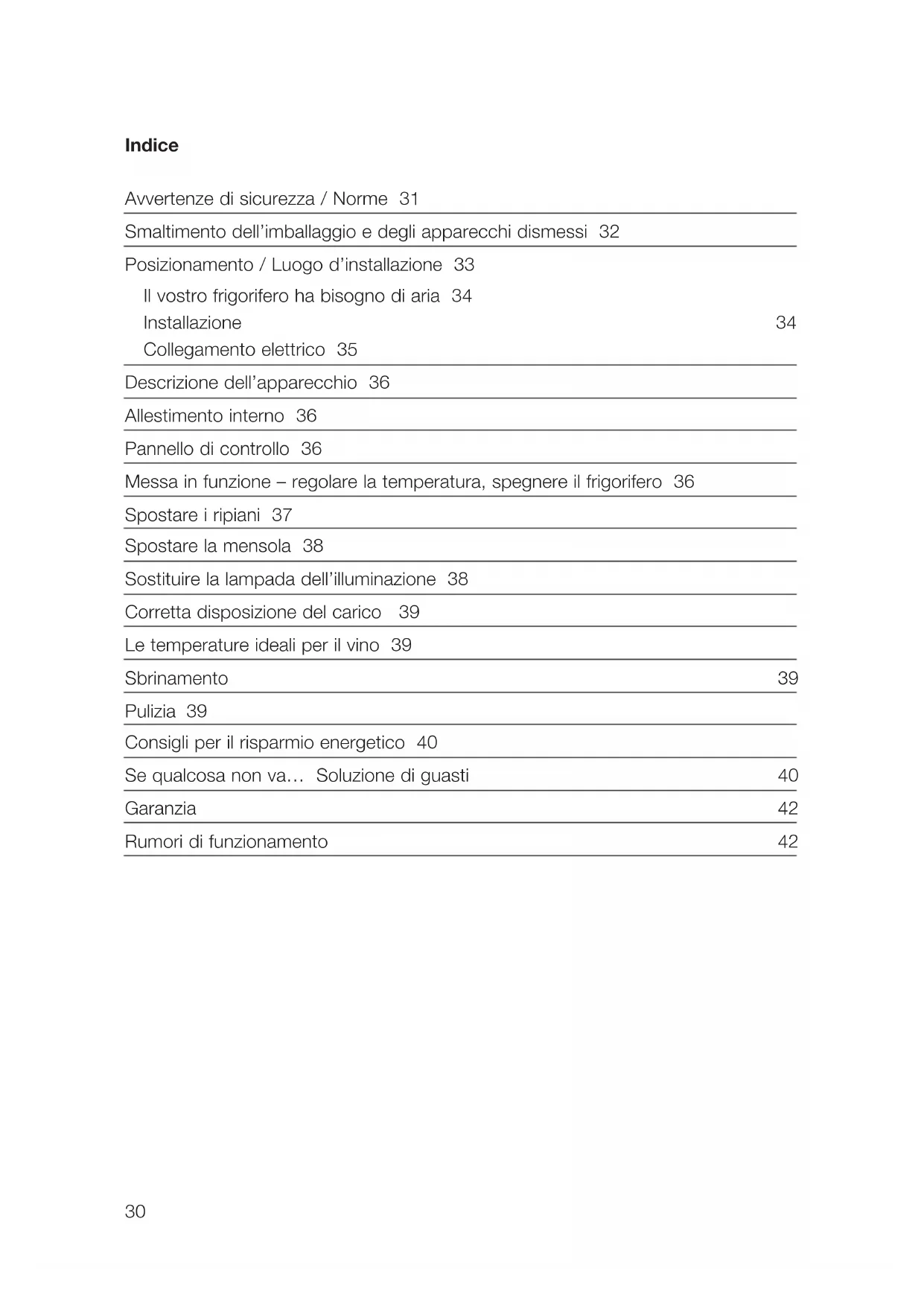

Avvertenze di sicurezza / Norme 31

Smaltimento dell’imballaggio e degli apparecchi dismessi 32

Posizionamento / Luogo d’installazione 33

Il vostro frigorifero ha bisogno di aria 34

Collegamento elettrico 35

Descrizione dell’apparecchio 36

Allestimento interno 36

Pannello di controllo 36

Messa in funzione – regolare la temperatura, spegnere il frigorifero 36

Spostare i ripiani 37

Spostare la mensola 38

Sostituire la lampada dell’illuminazione 38

Corretta disposizione del carico 39

Le temperature ideali per il vino 39

Consigli per il risparmio energetico 40

Se qualcosa non va… Soluzione di guasti 40

Rumori di funzionamento 42

Prima di mettere in funzione il vostro nuovo frigorifero, vi preghiamo di leggere attenta-

mente le presenti istruzioni per l’uso. Esse contengono importanti informazioni per l’uso

sicuro nonché per un’installazione e manutenzione corrette del vostro apparecchio.

Il presente libretto deve essere conservato per successive consultazioni e conse-

gnato agli eventuali futuri proprietari dell’apparecchio.

Avvertenze di sicurezza

Questo frigorifero è stato costruito nel rispetto delle norme tecniche riconosciute ed

è conforme alla Direttiva Comunitaria 73/23/CEE (Bassa Tensione). Inoltre è stato

collaudato SEV secondo la Direttiva sulla Compatibilità Elettromagnetica 89/ 336/ CEE

e secondo EN 55014.1993.

. La protezione contro le scariche elettriche deve essere assicurata dall’installatore.

. Tensione di rete: 230 V/50 Hz

. Il frigorifero è previsto esclusivamente per un uso domestico, conforme a quanto

indicato nelle istruzioni per l’uso.

. Qualora l’apparecchiatura al ricevimento risultasse danneggiata, vi preghiamo di

rivolgervi immediatamente al vostro fornitore.

. Eventuali riparazioni e altri tipi di interventi devono essere effettuati esclusivamente

da un installatore dell’Assistenza Tecnica.

. Per pulire il frigorifero, scollegare l’alimentazione elettrica: togliere la spina dalla

presa di corrente, oppure spegnere l’interruttore di sicurezza. Non togliere mai la

spina dalla presa con le mani bagnate oppure tirando il cavo dell’alimentazione.

Afferrare sempre la spina ed estrarla dalla presa tirando in senso orizzontale.

. Questo apparecchio è esente da FCKW e FKW e contiene il refrigerante ecologico

isobutano (R600a) in quantità ridotta.

. Maneggiando l’apparecchio bisogna prestare attenzione affinché non venga dan-

neggiato il circuito refrigerante. Se nonostante tutta la cautela il circuito refrigerante

dovesse essere danneggiato, bisogna evitare fiamme aperte e scintille di qualun-

que tipo nel luogo d’installazione. Aerare l’ambiente, nel quale è installato l’appa-

recchio, per alcuni minuti.

. È vietato mettere in funzione l’apparecchio con il circuito refrigerante danneggiato.

. Assicurare che le aperture di ventilazione e aerazione non siano coperte oppure

ostruite, quando l’apparecchiatura è incassato. Il produttore declina ogni respon-

sabilità per eventuali danni derivanti da un uso non previsto ed errato dell’appa-

recchio, nonché per riparazioni non eseguite a regola d’arte. In questi casi deca-

dono tutti i diritti di garanzia e altre pretese di responsabilità.

. Se il cavo d’allacciamento dell’apparecchio risultasse danneggiato, è necessario

rivolgersi al produttore, al Servizio di Assistenza Tecnica oppure ad altro personale

qualificato per la sostituzione, per non incorrere in rischi.

. Attenzione! Non far funzionare apparecchi elettrici all’interno del frigorifero!

Informazioni riguardanti l’imballaggio

Smaltire i materiali d’imballaggio in modo appropriato. Tutti i materiali utilizzati per

d’imballaggio sono ecologici e quindi riciclabili.

Informazioni riguardanti i materiali

Anche i materiali sintetici possono essere riciclati e sono perciò identificati dalle

>PE< per polietilene, p. es. l’involucro esterno e i sacchetti all’interno

>PS< per polistirolo espanso, p. es. per le parti di imbottitura. In linea di massima il

polistirolo è esente da FCKW.

Le parti in cartone vengono prodotte con carta riciclata e dovrebbero essere smaltite

di nuovo con la carta straccia.

Smaltimento delle apparecchiature dimesse

Per salvaguardare l’ambiente è necessario che i frigoriferi vengano smaltiti corretta-

mente. Questo vale sia per il vostro apparecchio vecchio sia, un giorno quando avrà

finito il suo ciclo vitale, per quello nuovo.

Attenzione! Rendere gli apparecchi dismessi inutilizzabili prima di smaltirli: togliere

la spina, tagliare il cavo e rimuovere o distruggere eventuali serrature a catenaccio o a

scatto. In questo modo si evita che i bambini, giocando, possano accidentalmente

chiudersi nell’apparecchiatura (pericolo di soffocamento!) o rischiare in qualche altra

maniera la loro vita.

Avvertenze per lo smaltimento:

. L’apparecchiatura non può essere smaltita come rifiuto domestico o rifiuto ingom-

. Non danneggiare il circuito refrigerante, in modo particolare lo scambiatore di

calore sul retro dell’apparecchiatura.

. Il simbolo sul prodotto o sull’imballo indica che la presente apparecchiatura

non può essere trattata come normale rifiuto domestico, ma deve essere conseg-

nata ad un centro di raccolta specializzato per il riciclaggio di apparecchiature

elettriche ed elettroniche. Grazie al corretto smaltimento del prodotto date il vostro

contributo per salvaguardare l’ambiente e la salute dei vostri concittadini, che altri-

menti potrebbero essere compromessi. Ulteriori informazioni sul riciclaggio del

frigorifero vengono fornite dalle autorità comunali, dal servizio locale di smaltimen-

to dei rifiuti oppure dal negozio, presso il quale avete acquistato il prodotto.

Luogo d’installazione

L’apparecchiatura deve essere installata in un luogo asciutto e ben aerato. La tempe-

ratura dell’ambiente influisce sul consumo energetico e sul buon funzionamento del

Per questo motivo l’apparecchiatura

. non deve essere esposta direttamente ai raggi solari;

. non deve essere installata vicino a termosifoni, stufe da riscaldamento o altre fonti

. deve essere collocata in un luogo con una temperatura d’ambiente conforme alla

classe di appartenenza, per la quale è stata concepita.

La classe di appartenenza è riportata sulla targa matricola, che si trova all’interno del

frigorifero, in alto a destra.

La tabella sottostante indica quale temperatura dell’ambiente corrisponde a quale

classe di appartenenza:

Classe di appartenenza per temperature dell’ambiente

SN da +10 a +32° C N da +16 a +32° C ST da +18 a +38° C T da +18 a +43° C Per assicurare una corretta ventilazione e prevenire il surriscaldamento dell’apparec-

chiatura, bisogna prevedere uno spazio sufficiente per l’aerazione o applicare una

piastra d’isolamento termico.

33Il vostro frigorifero ha bisogno di aria

La porta del frigorifero copre in gran parte la nicchia di incasso. Per questo motivo

l’aerazione deve essere assicurata dall’apertura nello zoccolo del mobile. L’aria

riscaldata deve poter defluire attraverso la fessura d’aria sul retro del mobile verso

l’alto. Le sezioni d’aerazione devono essere di almeno 200 cm

Attenzione! Per assicurare una corretta ventilazione, tali aperture di ventilazione

non devono essere coperte e devono essere tenute libere da ogni ostruzione.

50Assicuratevi dopo l’incasso dell’apparecchiatura, soprattutto se fosse stata invertita la

posizione della porta, che la guarnizione sia stagna. Una tenuta non appropriata

della porta può comportare un aumento della condensa e quindi un maggiore

consumo di energia (vedi anche capitolo “Soluzione di guasti”).

Collegamento elettrico

Per l’allacciamento elettrico deve essere disponibile una presa con messa a terra

installata secondo le norme vigenti. Dovrebbe essere posizionata in modo tale che

sia possibile estrarre la spina.

La presa con messa a terra necessaria per l’allacciamento dell’apparecchiatura

dovrebbe essere collocata a sinistra o a destra della nicchia d’incasso.

La protezione elettrica deve essere di almeno 10/16 Ampere. Qualora la presa, ad

apparecchiatura incassata, non fosse accessibile, bisogna prevedere un dispositivo

adeguato nell’installazione elettrica che consenta di scollegare l’apparecchio dalla

rete (interruttore di sicurezza, distanza di apertura dei contatti: almeno 3 mm).

Prima della messa in funzione verificare sulla targa matricola dell’apparecchiatura

che la tensione e il tipo di corrente corrispondano ai valori della rete presente sul

luogo d’installazione.

p.es. AC 220 … 240 V 50 Hz oppure

(vale a dire da 220 a 240 Volt di corrente alternata, 50 Hertz)

Descrizione dell’apparecchiatura

1 Pannello di controllo

2 Ripiani (regolabili)

3 Mensola (regolabile)

Pannello di controllo

1 Accensione / spegnimento dell’apparecchio

Premere il tasto per 3 secondi

2 Selezione delle temperatura reparto superiore (regolabile da 5 a 18°C)

(ideale per vino bianco, vedi pag. 11)

Premere il tasto per 3 secondi l’indicazione lampeggia

La temperatura può essere regolata gradualmente.

2a Selezione delle temperatura reparto inferiore (regolabile da 5 a 18° C)

(ideale per vino rosso, vedi pag. 11)

La temperatura impostata nel reparto inferiore deve essere uguale o

più alta di quella del reparto superiore.

Premere il tasto per 3 secondi la spia gialla si accende.

Il reparto superiore viene raffreddato nel giro di 24 ore a +5° C e

in seguito automaticamente in base alla temperatura impostata.

4 Illuminazione interna sempre accesa:

premere per 3 secondi ON Illuminazione interna accesa solo all’apertura della porta:

premere per 3 secondi OFF Se la porta rimane aperta per più di 5 minuti, si attiva un allarme acustico.

Per disattivarlo basta premere brevemente un qualsiasi tasto.

I ripiani possono essere regolati in altezza.

Per fare ciò, tirare il ripiano verso di voi, alzarlo dal lato della porta ed estrarlo.

Per riposizionarlo ad un’altezza diversa, procedere nell’ordine inverso.

37Spostare la mensola

La mensola può essere spostata di una posizione più in alto o in basso.

Per fare ciò, estrarla dalla parete posteriore, tirarla verso di voi e sollevarla dal lato

Per riposizionarla all’altezza desiderata, procedere in ordine inverso.

Controllare che la parte posteriore della mensola sia stata inserita bene nella fessura

predisposta sulla parete posteriore.

Sostituire la lampada dell’illuminazione

Sganciare la copertura della lampadina. Allentare il collegamento a spina con la lam-

padina dell’illuminazione. Inserire la nuova lampadina procedendo in ordine inverso.

Avvertenza! Utilizzate solo lampadine originali del produttore!

38Corretta disposizione del carico

L’apparecchiatura dispone di due zone di temperatura regolabili separatamente

(impostabili ambedue da 5° C a 18° C):

reparto superiore vino bianco, champagne, spumante, vino rosato

reparto inferiore vino rosso

Tenete conto che la temperatura impostata nel reparto inferiore deve essere alme-

no uguale o più alta di quella del reparto superiore.

Temperature ideali per i vini*

6–8° Champagne, spumanti, Chasselas, Riesling, Sauvignon Blanc,

Chardonnay giovane e vini dolci, tutti i vini rosati

17– 18° Barolo, Reciotto, Amarone

(La temperatura più bassa vale per i vini più semplici, quella più alta per i vini più raf-

finati e di qualità superiore delle singole categorie)

Lo sbrinamento del vano frigorifero avviene automaticamente

Lo sbrinamento dell’evaporatore sulla parete posteriore del vano frigorifero avviene

in modo automatico. L’acqua derivante dallo sbrinamento viene raccolta in una

canale di scarico sul retro del vano frigorifero e condotta attraverso il foro di scarico

nella bacinella di raccolta sul compressore, dove evapora.

Pulizia e manutenzione

Per motivi igienici bisogna provvedere periodicamente ad una pulizia dell’intero del

frigorifero, compresi i ripiani e gli accessori.

Avvertenza! Prima di iniziare la pulizia, scollegare l’apparecchiatura dalla rete elet-

trica – pericolo di scosse elettriche! Prima degli interventi di manutenzione spegnere

l’apparecchiatura e scollegare il cavo d’alimentazione oppure spegnere o svitare

l’interruttore di sicurezza.

39Non utilizzare mai dispositivi a vapore per pulire l’apparecchiatura. L’umidità potrebbe

penetrare nelle parti elettriche -> rischio di scosse elettriche! Il vapore caldo potrebbe

inoltre danneggiare le parti in plastica. L’apparecchiatura deve essere ben asciutta

prima di metterla di nuovo in funzione.

Attenzione! Oli essenziali e solventi organici, quali per esempio succhi e acidi di

frutta, burro e detergenti contenenti acido acetico, possono attaccare le parti in

plastica. Evitare il contatto di tali sostanze con le componenti dell’apparecchiatura!

Non utilizzare detergenti abrasivi!

Consigli per il risparmio energetico

. Non collocare l’apparecchiatura vicino a stufe da riscaldamento, termosifoni o

altre fonti di calore. In presenza di temperature dell’ambiente elevate, il compres-

sore si accende più spesso e rimane in funzione più a lungo.

. Assicurare una corretta ventilazione attorno all’apparecchiatura. Non coprire mai

le aperture d’aerazione!

. Aprire la porta lo stretto necessario.

Può capitare che un guasto sia in realtà dovuto ad un piccolo inconveniente che

siete in grado di rimuovere voi stessi, seguendo le indicazioni di seguito riportate.

Astenetevi tuttavia da ogni altro intervento, qualora le informazioni qui fornite non

servissero nel caso concreto a risolvere il problema.

Avvertenza! Gli interventi di riparazione del frigorifero per vini devono essere

eseguiti da personale qualificato. Riparazioni non eseguite a regola d’arte aumentano

notevolmente il rischio per l’utente. Per le riparazioni rivolgetevi al vostro negoziante

oppure al nostro Centro di Assistenza Tecnica.

40L’apparecchiatura non

frigorifero è troppo alta.

L’illuminazione interna

Dopo aver modificato la

temperatura, il compres-

sore non parte subito.

L’apparecchiatura non è

La spina non è inserita

È intervenuto l’interruttore

di sicurezza oppure è

La presa è difettosa.

La temperatura non è

stata impostata corretta-

La porta è rimasta aperta

per un tempo prolungato.

L’apparecchiatura è stata

una fonte di calore.

È normale; non c’è nes-

Il sensore superiore è

Il sensore inferiore è difet-

La ventola è difettosa.

Controllare ed eventual-

mente sostituire l’interrut-

I guasti alla rete elettrica

devono essere riparati dal

vostro elettricista di fiducia.

Controllare nel capitolo

“Messa in funzione”.

Aprire la porta solo lo stret-

Controllare nel capitolo

“Luogo di installazione”.

Controllare nel capitolo

Dopo un po’ di tempo

il compressore si avvia

Chiamare l’Assistenza.

Chiamare l’Assistenza.

Chiamare l’Assistenza.

Inconveniente Possibile causa Soluzione

La garanzia inizia con la data di consegna dell’apparecchio all’utente finale. Eventuali

difetti che dovessero manifestarsi durante il periodo di garanzia nonostante l’uso pre-

visto e corretto dell’apparecchio e che siano imputabili ad un difetto di fabbricazione

o del materiale, saranno rimossi nell’ambito delle presente garanzia dal Centro di

Sono esclusi dalla garanzia:

. eventuali difetti dovuti alla non osservanza delle presenti istruzioni per

l’uso o ad un uso improprio

. richieste di risarcimento per danni non inclusi nella garanzia

. apparecchi che sono stati riparati da terzi

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento nel frigorifero è assicurato da un compressore (generatore del

freddo). Il compressore pompa il refrigerante attraverso il sistema di refrigerazione.

Questo processo è inevitabilmente accompagnato da rumori, che continuano anche

dopo lo spegnimento del compressore a causa delle variazioni di pressione e

Il presente impianto frigorifero è stato concepito secondo lo stato attuale

della tecnica ed è stato dotato di un compressore molto silenzioso e di un

circuito refrigerante ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente alcuni rumori, la cui intensità

dipende dalla dimensione del frigorifero.

Tali rumori di funzionamento sono udibili maggiormente subito dopo l’accensione

del compressore e perdono d’intensità nel corso del funzionamento.

Rumori anomali sono da imputare normalmente ad un’installazione non adeguata. Il

frigorifero deve essere installato o incassato orizzontalmente e deve risultare ben

Le tubazioni non devono essere assolutamente a contatto con pareti o con altri

mobili, e non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di frigoriferi inseriti in pareti divisorie

dell’ambiente, i normali rumori di funzionamento vengono avvertiti più inten-

samente. Questo non costituisce un difetto del frigorifero, ma è semplice-

mente dovuto alle circostanze architettoniche.

42Anomalia Causa Annotazione

“Borbottio” Generatore del freddo Normale rumore di funzionamento

del generatore del freddo; l’intensità

dipende dalla dimensione del frigorifero

Ronzio Ventilatore Normale rumore di funzionamento

dovuto alla ventilazione

Gorgoglio Circuito refrigerante Normale rumore di funzionamento

Fruscio dovuto al passaggio del refrigerante

nel circuito refrigerante

Fischio Circuito refrigerante Normale rumore di funzionamento

dovuto all’iniezione del refrigerante

Scricchiolio Cassa del frigorifero Dilatazioni normali dei materiali dovute

alla temperatura, p. es. del materiale

sintetico e di quello isolante
