MANUALE UTENTE Santo N 8 18 405 I AEG

Istruzioni d’uso ed incassabilità2

Egregia cliente, Egregio cliente,

Prima di mettere in servizio il Vostro nuovo apparecchio refrigerante, Vi pre-

ghiamo di leggere attentamente queste istruzioni perl’uso. Queste conten-

gono informazioni importanti per un impiego sicuro, per l’installazione e per

la cura dell’apparecchio.

Conservare sempre le istruzioni per l’uso per utilizzarle eventualmente in

futuro. Trasmettetele all’eventuale futuro proprietario dell’apparecchio.

Avvertenza: Questo libretto é valido per modelli tecnici simili differenziati

solo negli accessori. Ponga attenzione ai riferimenti che riguardano la sua

Tramite il triangolo di avvertimento e/oppure mediante segnali a parole

(Avvertenza!, Precauzione!, Attenzione!), vengono messe in evidenza delle

avvertenze molto importanti per la Vostra sicurezza oppure per la funzio-

nalità del Vostro apparecchio. Pregasi osservarle assolutamente..

Dopo questo segno si ottengono delle informazioni molto importanti con-

cernenti il comando e gli impieghi pratici dell’apparecchio.

Mediante il fiore vengono contrassegnati dei consigli e delle avvertenze

importanti concernenti un impiego economico e tollerabile per l’ambiente.

Per la comparsa di eventuali anomalie, nelle istruzioni per l’uso sono ripor-

tate delle avvertenze concernenti le riparazioni autonome, vedi capoverso

“Che cosa fare, se...”. Nel caso queste avvertenze non siano sufficienti, il

nostro servizio di assistenza Vi é sempre a completa disposizione.50

Messa in servizio e regolazione della temperatura . . . . . . . . . . . . .61

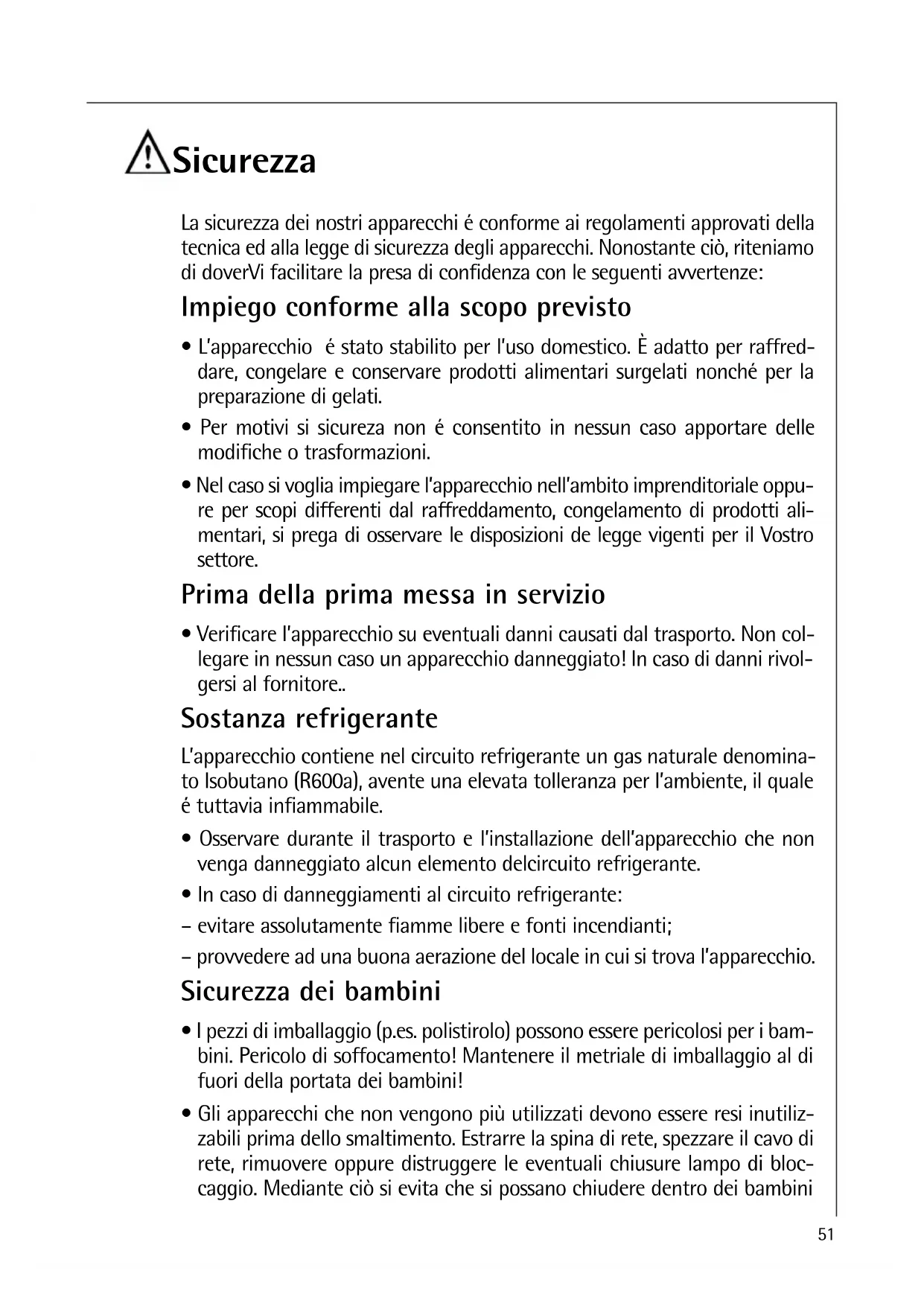

La sicurezza dei nostri apparecchi é conforme ai regolamenti approvati della

tecnica ed alla legge di sicurezza degli apparecchi. Nonostante ciò, riteniamo

di doverVi facilitare la presa di confidenza con le seguenti avvertenze:

Impiego conforme alla scopo previsto

• L’apparecchio é stato stabilito per l’uso domestico. È adatto per raffred-

dare, congelare e conservare prodotti alimentari surgelati nonché per la

preparazione di gelati.

• Per motivi si sicureza non é consentito in nessun caso apportare delle

modifiche o trasformazioni.

• Nel caso si voglia impiegare l’apparecchio nell’ambito imprenditoriale oppu-

re per scopi differenti dal raffreddamento, congelamento di prodotti ali-

mentari, si prega di osservare le disposizioni de legge vigenti per il Vostro

Prima della prima messa in servizio

• Verificare l’apparecchio su eventuali danni causati dal trasporto. Non col-

legare in nessun caso un apparecchio danneggiato! In caso di danni rivol-

gersi al fornitore..

Sostanza refrigerante

L’apparecchio contiene nel circuito refrigerante un gas naturale denomina-

to Isobutano (R600a), avente una elevata tolleranza per l’ambiente, il quale

é tuttavia infiammabile.

• Osservare durante il trasporto e l’installazione dell’apparecchio che non

venga danneggiato alcun elemento delcircuito refrigerante.

• In caso di danneggiamenti al circuito refrigerante:

– evitare assolutamente fiamme libere e fonti incendianti;

– provvedere ad una buona aerazione del locale in cui si trova l’apparecchio.

Sicurezza dei bambini

• I pezzi di imballaggio (p.es. polistirolo) possono essere pericolosi per i bam-

bini. Pericolo di soffocamento! Mantenere il metriale di imballaggio al di

fuori della portata dei bambini!

• Gli apparecchi che non vengono più utilizzati devono essere resi inutiliz-

zabili prima dello smaltimento. Estrarre la spina di rete, spezzare il cavo di

rete, rimuovere oppure distruggere le eventuali chiusure lampo di bloc-

caggio. Mediante ciò si evita che si possano chiudere dentro dei bambini52

che giocano (pericolo di soffocamento!) oppure che possano trovarsi in

altre situazioni pericolose per la vita.

• Questo apparecchio non deve essere utilizzato da persone (e bambini) con

ridotte capacità fisiche, sensoriali o mentali o prive dell'esperienza e delle

nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano

stati opportunamente istruiti sull'uso di tale apparecchio da persone

responsabili per la loro sicurezza. Evitare che i bambini utilizzino l'appa-

recchio in modo improprio.!!

Nel servizio quotidiano

• I contentitori di gas infiammabili oppure liquidi mediante l’effetto del fred-

do possono perdere la propria ermeticità. Pericolo di espolsione! Non imma-

gazzinare mai dei contenitori con sostanze infiammabili, come p.es. bom-

bole spray, accendini e cartucce di rifornimento, ecc. nell’apparecchio refri-

• Le bottiglie e le lattine non devono essere collocatenella cella di congela-

mento. Queste possono scoppiare non appena si congela il contenuto, men-

tre i liquidi contenenti anidride carbonica possono addirittura esplodere!

Non collocare mai della limonata, succhi, birra,vino, spumante, ecc. Ad ecce-

zione: I superalcoolici possono essere immagazzinati nella cella di congela-

• Non ingoiare i gelati oppure i cubetti di ghiaccio appena estratti dalla cel-

la di congelamento. Il gelato oppure ghiaccio molto freddo si può incol-

lare alla lingua o alle labbra e causare quindi delle ferite.

• Non toccare i prodotti congelati con le mani bagnate. Le mani si potreb-

bero congelare sul prodotto.

• Non impiegare mai dei piccoli elettrodomestici (p.es. macchine elettriche

da gelato, mescolatori, ecc.) nell’apparecchio refrigerante.

• Prima di eseguire i lavori di pulizia, é necessario disinserire l’apparecchio,

estrarre la spina oppure disinserire rispett. svitare il fusibile dell’abitazione.

• Estrarre la spina di rete dalla presa tirando sempre dalla parte della spina,

Nel caso di una anomalia

• Se dovessero verificarsi delle anomalie, si prega di leggere in queste istru-

zioni per l’uso sotto “ Che cosa fare, se...”. Nel caso non siano sufficienti le

avvertenze riportate, si prega di non eseguire ulteriori lavori atunomi di

• Gli apparecchi devono essere riparati esclusivamente da persone specia-

lizzate. Nel caso della necessità di una riparazione, si prega di rivolgersi al

proprio fornitore oppure presso il nostro servizio di assistenza.53

Rimuovere la sicura del trasporto

L’apparecchio nonché gli accessori interni sono protetti per il traporto

• Rimuovere dall’interno dell’apparecchio tutti i nastri adesivi nonchè i pez-

Informazione sull’imballaggio dell’apparecchio

Tutti i materiali di produzione impiegati sono tollerabili perl’ambiente! Que-

sti possono essere depositati senza pericoli oppure smaltiti nell’impianto

bruciatore di rifiuti urbani!

Riguardo i materiali di produzione: I materiali sintetici possono essere anche

riciclati e sono contrassegnati nella seguente maniera:

>PE< per politilene, p. es. nell’involucro esterno e nei sacchetti all’interno.

>PS< per polistirolo schiumoso, p.es. nei pezzi di imbottitura, in linea di

massima privi di propellenti.

I pezzi di cartone vengono realizzati con carta riciclata e devono essere

rimessi nella raccolta della carta vecchia.

Smaltimento di apparecchi vecchi

Per motivi di protezione dell’ambiente é necessario smaltire conformemen-

te gli apparecchi vecchi.Ciò vale per il Vostro apparecchio finora usato e

dopo che ha terminato di svolgere il suo servizio ed anche per il Vostro

Attenzione! Gli apparecchi vecchi che non servono più, devono essere resi

inutilizzabili prima dello smaltimento. Estrarre la spina di rete, spezzare il

cavo di rete, rimuovere oppure distruggere le eventuali chiusure lampo di

bloccaggio. Mediante ciò si evita che si possano chiudere dentro dei bambi-

ni che giocano (pericolo di soffocamento!) oppure che possano trovarsi in

altre situazioni pericolose per la vita.

Avvertenze sullo smaltimento :

• L’apparecchio non deve essere smaltito insieme ai rifiuti urbani o ingom-

• Il circuito refrigerante, in particolare lo scambiatore di calore situato nel-

la parte inferiore dell’apparecchio, non deve essere danneggiato.

• Il simbolo sul prodotto o sulla confezione indica che il prodotto non

deve essere considerato come un normale rifiuto domestico, ma deve

essere portato nel punto di raccolta appropriato per il riciclaggio di appa-

recchiature elettriche ed elettroniche. Provvedendo a smaltire questo pro-

dotto in modo appropriato, si contribuisce a evitare potenziali conse-

guenze negative per l'ambiente e per la salute, che potrebbero derivare da

uno smaltimento inadeguato del prodotto. Per informazioni più detta-

gliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il

servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato

Luogo d’installazione

L’apparecchio deve essere collocato in un luogo ben aerato ed asciutto.

La temperatura ambientale ha un notevole effetto sul consumo di corrente.

Pertano l’apparecchio dovrebbe

– non essere esposto direttamente ai raggi solari;

– non essere messo accanto ad elementi di calore oppure ad un forno o altre

simili fonti di calore;

– essere messo in un luogo la cui temperatura ambientale corrisponda alla

classe climatica per la quale é stato concepito.

La classe climatica é riportata sulla targhetta matricola situata a sinistra nel-

l’interno della cella refrigerante.

La seguente tabella mostra quali temperature ambiente sono state assegna-

te alle classi climatiche:

Classe climatica per temperature ambientali di

SN +10 fino +32 °C N +16 fino +32 °C ST +18 fino +38 °C T +18 fino +43 °C Nel caso sia inevitabile effettuare l’installazione accanto ad un fonte di calo-

re, é necessario mantenere le seguenti distanze minime:

– dai forni elettrici 3 cm;

– dai forni a nafta e carbone 30 cm.

Nel caso non possano essere mantenute queste distanze, é necessario inseri-

re una piastra di protezione contro il calore tra il forno e l’apparecchio refri-

La vostra apparecchiatura é dotata di

fermi-ripiani che consentono di

bloccare i ripiani durante il trasporto.

Per rimuoverli operare come segue :

rialzare posteriormente la griglia,

spingerla nel senso della freccia fino

a quando non si libera e togliere i

Reversibilità della porta

La reversibilità della porta può essere cambiata da destra (condizioni di con-

segna) verso sinistra, nel caso il luogo di installazione ne richiedesse la neces-

Avvertimento! Durante la reversibilità,

l’aparecchio non deve essere collegato

alla rete elettrica. Estrarre innanzitutto

la spina dalla rete.

1. Svitare il perno superiore e togliere il

2. Togliere la porta superiore

3. Togliere il copricerniera (A).

Svitare i perni (B) e i distanziali (C) e

rimontarli sulla cerniera intermedia

della parte opposta. Applicare il copri-

4. Reinserire la porta superiore e riavvita-

re il perno superiore e il distanziale

nella parte opposta.

L’apparecchio refrigerante necessita di aria

Per motivi di sicurezza la ventilazione

deve essere come indicato in figura.

Attenzione! mantenere le aperture

per la ventilazione libere da ogni

Dimensioni della nicchia

5. Svitare il perno inferiore e togliere il

distanziale; rimontarli nella parte

Istruzioni per l’incasso

Inserire l’apparecchiatura nel

vano appoggiandola alla parete

interna corrispondente al lato di

apertura della porta sino a quan-

do il coprifuga superiore va in

battuta (1) e assicurare che la cer-

niera inferiore sia in linea con la

parete del mobile (2).

Incollare il coprifuga come indi-

B E C D Applicare i coperchietti (C-D) sul-

le alette dei coprifuga e nei fori

Applicare la griglia di aerazione

(B) e il coperchio copricerniera (E)

inserendoli a scatto.

Separare i pezzi Ha, Hb, Hc, Hd

(I = corta) (P = lunga).

Appoggiare la guida (Ha) sulla

parte interna della porta del

mobile sopra e sotto come indi-

cato in figura e segnare la posi-

zione dei fori esterni. Dopo aver

preparato i fori fissare la guida

con le viti in dotazione.

Aprire la porta dell’apparecchia-

tura e quella del mobile a 90° ca.

Inserire la squadretta (Hb) nella

guida (Ha). Tenere insieme la

porta dell’apparecchiatura e

quella del mobile e segnare i fori

come indicato in figura.

Inserire a scatto il coperchietto

(Hc) sulla guida (Ha)

Inserire a scatto il coperchietto

(Hd) sulla guida (Hb).

Togliere le squadrette e segnare a

8 mm dal bordo esterno della

porta con il chiodo (K).

K Posizionare nuovamente la squa-

dretta sopra le guida e fissare con

le viti in dotazione.

Per l’eventuale operazione di alli-

neamento della porta del mobile,

utilizzare il gioco dei fori asolati.

Al termine delle operazioni è

necessario controllare l’esatta

chiusura della porta dell’appa-

Collegamento elettrico

Per effettuare il collegamento eletrrico é necessario impiegare la spina

con contatto di protezionz installata conformemente alle prescrizioni

vigenti. Il fusibile elettrico deve corrispondere ad almeno 10 Ampère. Nel

caso non sia possibile accedere alla presa dopo l’installazione, é necessa-

rio prender un idoneo provvedimento per garantire nell’installazione

elettrica la separazione dalla rete dell’apparecchio (p.es. fusibile, inter-

ruttore LS, interruttore di protezione contro correnti errate oppure simi-

li con una ampiezza di apertura del contatto di almeno 3mm.

• Prima della messa in servizio, verificare che la tensione di collegamento ed

il tipo di corrente riportati sulla targa matricola corrispondono ai valori

della rete elettrica del luogo di installazione..

p.es..: AC 220 ... 240 V 50 Hz oppure

220 ... 240 V~ 50 Hz

(pertanto da 220 fino 240 Volt corrente alternata, 50 Hertz)

La targa matricola si trova a sinistra nell’interno della cella refrigerante.

Prima della messa in servizio

• Pulire l’interno dell’apparecchio e tutti gli accessori prima di effettuare la

messa in servizio (vedi capitolo “Pulizia e cura”).

L’apparecchiatura è corredata di 2

squadrette (E) per il fissaggio

laterale al mobile colonna; per la

loro applicazione vedere le indi-

cazioni come da figura.

Pannello di controllo

A. Luce spia di funzionamento (verde)

B. Manopola termostato acceso/ spento

C. Luce spia della congelazione rapida (giallo)

D. Interruttore della congelazione rapida

La manopola (B) é l’interruttore di acceso/spento. La luce spia verde (A) si

accende quando l’appparecchiatura é sotto tensione e l’apparecchio é acce-

Con la manopola (B) si può scegliere la temperatura più consona per i cibi

surgelati per un risparmio economico.

Quando si attiva l’ interruttore della congelazione rapida (D) , l’apparec-

chio funziona in continuo. La luce spia gialla (C) si accende.

Messa in servizio e regolazione della temperatura

• Inserire la spina nella presa di corrente.

• Girare in senso orario oltre la posizione “0” la manopola termostato

• Premere l’interruttore della congelazione rapida. La luce spia gialla (C)

•Con la manopola termostato si imposta la temperatura di -18°C o tem-

peratura più fredda.

Posizione „1“ significa: Massima temperatura interna (minor freddo).

La temperatura interna dipende dai seguenti fattori:

– Temperatura d’ambiente;

– Quantità e temperatura dei alimenti conservati;

– frequenza e durata di apertura delle porte.62

Le temperature del frigorifero e del congelatore non vengono regolate sepa-

Se si vuole congelare velocemente gli alimenti si può selezionare la posizio-

ne “6”. Attenzione: in questo caso la temperatura nel compartimento refri-

gerante può scendere a 0°C. Se ciò si verificasse. rimettere la manopola sul-

la posizione intermedia.

Con temperatura ambiente elevata (ad es. calde giornate estive) o con

manopola posizionata sulle posizioni di massimo freddo , il compressore può

funzionare in continuo.

In tal caso é necessario ruotare la manopola su una posizione di minor fred-

do (posizione”3” o”4”). In questo modo si regola il funzionamento del com-

pressore e lo sbrinamento nello scompartimento refrigerante avviene di

nuovo automaticamente.

Per ottenere la congelazione rapida premere l’interruttore della con-

gelazione rapida (D). La lampada spia (C) si accendera’.

Il processo di congelazione rapida accellera la congelazione dei cibi

freschi e, allo stesso tempo, preserva i cibi gia’ congelati da un

indesiderato innalzamento della temperatura.

Se la funzione non e’ conclusa manualmente, l’apparecchiatura fara’

terminare tale funzione dopo 52 ore . La luce gialla si spegnera’.

Questa funzione puo’ essere conclusa manualmente in qualsiasi

momento premendo di nuovo il pulsante. La luce gialla si spegnera’.

Posizionamento dei ripiani

• Il ripiano intero sopra i cassetti

verdura/frutta deve rimanere

sempre in questa posizione per

mantenere più fresco nel tempo

la verdura e frutta.

I rimanenti ripiani sono regolabili

• Per far ciò tirare il ripiano in avan-63

ti finchè questo non si lascia tirare

verso il basso o l’alto.

• L’inserimento in un’altra altezza avviene in senso contrario.

• Estrarre il semi-ripiano e spingerlo in un altro livello . In tal modo si gua-

dagna dello spazio per poter collocare sulla superficie sottostante del pro-

dotto da refrigerare piuttosto alto

Posizionamento delle mensole

• A secondo delle esigenze, gli scompartimenti di ripiano sulla porta posso-

no essere estratti verso l’alto ed essere quindi inseriti in altri sostegni.

Controllo dell’umidità

Assiemato al ripiano vetro c’é un

dispositivo provvisto di feritoie

(regolabili tramite una leva scor-

revole), che consente di regolare

la temperatura nel vano casset-

Con le feritoie chiuse si otterrà

una temperatura più caldafredda

e una maggiore umidità.

Con le feritoie aperte si otterrà una temperatura più fredda e una minore

Alcuni modelli sono provvisti di una

mensola scorrevole lateralmente,

posizionata sotto una mensola

barattoli. Questa mensola può essere

inseirta su qualsiasi mensola.

1. Per lo spostamento estrarre verso

l’aggancio della mensola scorrevole

2. Per l’inserimento procedere in modo inverso.

Refrigerazione dei cibi e delle bevande

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

• non introdurre nella cella vivande calde o liquidi in evaporazione;

• coprire o avvolgere gli alimenti, specie se contengono aromi;

• disporre gli alimenti in modo che l’aria possa circolare liberamente attor-

Congelazione e conservazione

Il vostro congelatore é adatto sia per la conservazione dei surgelati che per

la congelazione di cibi freschi.

• La temperatura nello scomparto congelatore dev’essere di -18°C o infe-

riore prima di introdurre i cibi per la congelazione.

• Attenersi per la congelazione ai quantitativi indicati sulla targa matricola.

Il quantitativo per la congelazione é la quantità massima di cibi freschi

che possono essere congelati in 24 ore. Volendo effettuare la congelazio-

ne di cibi freschi per più giorni consecutivi, ridurre il quantitativo riporta-

to sulla targa a 2/3 o 3/4.

• Lasciare raffreddare eventuali cibi caldi prima di congelarli. Il calore porta

a una forte formazione di brina ed un elevato consumo energetico.

• Rispettare le date di scadenza indicato sulle confezioni dal produttore dei

• I cibi una volta scongelati non possono venir ricongelati previa cottura.

• I contentitori di gas infiammabili oppure liquidi mediante l’effetto del

freddo possono perdere la propria ermeticità. Pericolo di espolsione! Non

immagazzinare mai dei contenitori con sostanze infiammabili, come p.es.

bombole spray, accendini e cartucce di rifornimento, ecc. nell’apparecchio

• Le bottiglie e le lattine non devono essere collocatenella cella di congela-

mento. Queste possono scoppiare non appena si congela il contenuto,

mentre i liquidi contenenti anidride carbonica possono addirittura esplo-

dere! Non collocare mai della limonata, succhi, birra,vino, spumante, ecc.

Ad eccezione: I superalcoolici possono essere immagazzinati nella cella di

Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro

sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono essere

disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previ-

Burro e formaggio devono essere conservati negli appositi contenitori o

avvolti in fogli di plastica o alluminio per evitare il contatto con l’aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno

messi in frigorifero.65

1. Riempire a 3/4 la bacinella ghiaccio con acqua fredda e riporla nel cassetto

2. Per togliere i cubetti pronti é sufficiente torcere la bacinella o metterla bre-

vemente sooto l’acqua corrente.

Attenzione! Si raccomanda di non usare utensili appuntiti o a spigoli per

staccare la bacinella eventualmente rimasta attaccata. Utilizzare la paletta

raschiabrina in dotazione.

• Avvolgere ermeticamente gli alimenti prima della congelazione in modo da

evitare che si asciughino, perdano gli aromi o che i sapori si trasmettano

agli altri cibi congelati.

Attenzione! Mai toccare i cibi congelati con le mani bagnate. La pelle potreb-

be rimanere attaccata.

Per garantire un buon funzionamento dell’apparecchiatura si raccomnda di

non togliere i cassetti.

1. Porre gli alimenti impacchettati nei cassetti . Porre gli alimenti freschi da

congelare nel cassetto intermedio insieme alla massa eutettica. I cibi non

congelati non devono venire in contatto con la merce già congelata, altri-

menti la merce congelata potrebbe scongelarsi inalcuni punti.

2. Se si vuole una congelazione rapida dei cibi o se si vuole utilizzare la qua-

nitià massima, premere l’interuttore climatico 12 ore prima di introdurre i

cibi. Ricordarsi alla fine del processo di congelamento di premere nuova-

mente l’interuttore climatico per evitare un inutile consumo d’energia. La

luce spia incorporata si spegne.

3. Collocare i prodotti congelati possibilmente in modo separato nei cassetti.

L’apparecchio é dotata all’interno di una o più masse eutettiche.

In caso di interruzione della corrente o di mal funzionamento dell’apparec-

chiatura la massa eutettica aumenterà di qualche ora la conservzione dei cibi

congelati. Per usufruire nel modo migliore la massa eutettica, quest’ultima

deve essere posta nel cassetto superiore. La massa euttetica può essere usata

anche come elemento raffreddante per la borse termiche.66

Sulla parete posteriore dello scomparto refrigerante, si forma uno strato di

brina durante il funzionamento del compressore, che viene eliminato auto-

maticamente durante le pause di funzionamento dello stesso.

L’acqua derivante dallo sbrinamento, tramite un apposito convogliatore

posto nella parte posteriore dello scomparto refrigerante, attraverso un foro

di scarico, viene raccolta in una bacinella posta sopra il compressore, da

Lo sbrinamento del compartimento congelatore avviene automaticamente.

Calendario di congelamento

• I simboli sui cassetti indicano diversi tipi di prodotti da congelare.

• Le cifre indicano il periodo di conservazione in mesi per ciascun tipo di pro-

l periodo di conservazione dell’alimento congelato varia tra il minimo ed il

massimo indicato (es. 2-6 mesi) ed e’ in funzione del cibo congelato. Per gli

alimenti notevolmente grassi vale sempre la durata inferiore.

Spegnimento dell’apparecchio

Se l’apparecchiatura dovesse essere spenta per un lungo periodo:

1. Svuotare lo scomparto refrigerante e congelante cosi come le bacinelle

2. Spegnere l’apparecchio mettendo la manopola termostato sul”0”.

3. Togliere la spina dalla presa di corrente oppure disinserire la valvola di sicu-

4. Sbrinare lo scomparto congelante e pulire (vedi paragrafo “Pulizia e cura”).

5. Lasciare aperte le porte per evitare la formazione di odori sgradevoli.67

Per motivi d’igiene si dovrebbe.sempre pulire accuratamente e regolarmen-

te l’interno dell’apparecchio, compresi gli accessori.

• Durante la pulizia, l’apparecchio non deve essere collegato alla rete elet-

trica. Pericolo di scosse di corrente! Prima di eseguire i lavori di pulizia, é

necessario disinserire l’apparecchio, estrarre la spina oppure disinserire

rispett. svitare il fusibile.

• Non pulire mai l’apparecchio con delle idropulitrici a vapore. L’umidità

potrebbe penetrare negli elementi di costruzione elettrici, pericolo di scos-

se di corrente! Il vapore bollente può causare dei dannii ai pezzi in mate-

• L’apparecchio deve essere asciutto, ancor prima della nuova messa in ser-

• Oli essenziali e sostanze solventi organiche possono intaccare gli elemen-

ti in materiale sintetico, p.es.

– succhi di limone oppure bucce di arancia;;

– sostanze detergenti contenenti acido di aceto.

Evitare il contatto degli elementi dell’apparecchio con simili sostanze.

• Non impiegare mai sostanze detergenti graffianti.

1. Togliere i cibi. Avvolgere con più fogli di giornali i surgelati. Riporre il tutto

2. Spegnere l’apparecchio ed estrarre la spina oppure disinsrire rispett. svitare

3. Pulire l’apparecchio e gli accessori interni con un panno morbido imbevuto

di acqua calda. Aggiungere eventualmente del comune detergente per il

lavaggio dei piatti.

4.. Risciaquare e asciugare strofinando.

I depositi di polvere sul condensatore situato sul lato posteriore dell’appa-

recchio, riducono notevolmente la potenza di raffreddamento ed aumenta-

no quindi il consumo energetico. Pertanto é necessario pulirlo accurata-

mente una volta l’anno con una spazzola oppure un aspirapolvere.68

Che cosa fare, se ...

Interventi in caso di anomalie

Probabilmente si tratta di un guasto di lieve entità che potrete eliminare da

soli seguendo le seguenti istruzioni. Non effettuare nessun’altra operazione

qualore le informazioni qui riportate non fossero di alcun aiuto per il caso

Avvertenza! Le riparazioni del frigorifero devono essere eseguite unicamen-

te da personale specializzato. Riparazioni improprie possono essere fonte di

gravi pericoli per l’utente. Qualora fosse necessaria una riparazione, siete

pregati di rivolgerVi al Vostro rivenditore autorizzato oppure al nostro ser-

vizio assistenza clienti

Consigli per il risparmio energetico

• Non installare l’apparecchio vicino a forni, elementi riscaldanti o altre fon-

ti di calor. Con temperature ambientali elevate il compressore entra in

funzione più spesso e più a lungo.

• Garantire una sufficiente aerazione in entrata e uscita. Non coprire mai le

aperture d’aerazione.

• Non collocare dei cibi caldi nell’apparecchio, lasciarli prima raffreddare.

• Aprire la porta solamente per quanto sia necessario.

• Non regolare una temperatura più fredda di quanto sia necessario.

• Mettere i cibi da scongelare nel comparto refrigerante. Il freddo deri-

vante dal scongelamento aiuta il raffreddamento del comparto .

• Mantenere costantemente pulito il condensatore posto sul lato posterio-

re dell’apparecchio.

5. Controllare il foro di scarico dell’ac-

qua di sbrinamento, posto nella par-

te posteriore della cella refrigerante.

Il foro intasato può essere liberato

utilizzando il pulitore verde.

Dopo un certo periodo il

compressore si aziona auto-

vedi paragrafo “Pulizia e cura”

Ciò é normale, non sussite

Dopo aver modificato la rego-

lazione della temperatura il

compressore non interviene

Tracce d’acqua sul fondo dello

scomparto refrigerante

Il foro scarico d’acqua di sbri-

con la parete oppure con

L’apparecchio non é livellato

Un componente installato sul

retro dell’apparecchio p.es. un

tubo, tocca un altro compo-

nente oppure la parete

Piegare eventualmente con

Allontanare leggermente l’ap-

Correggere con i piedini rego-

L’illuminazione interna non

L’apparecchio é installato

accanto a una fonte di calore

La temperatura non é corret-

Vedi paragrafo “Messa in fun-

La lampadina é difettosa

Vedi paragrafo “Sostituzione

Regolare il termostato su una

posizione più fredda

La porta é rimasta aperta a

Vedi paragrafo “Installazione”

Nell’arco dell 24 ore sono sta-

te introdotte grandi quantità

Aprire la porta solo per lo

L’apparecchio fa troppo fred-

La temperatura é regolata su

un valore troppo freddo

L’apparecchio non funziona

La spina non é inserta o allen-

Inserie la spina nella presa

L’interruttore generale é disin-

serito oppure difettoso

Controllare l’interruttore

eventualmente sostituirlo

La presa di corrente é difetto-

Difetti alla rete elettrica ven-

gono ripristinati dall’ elettrici-

Forte formazione di brina nel-

l’apparecchio o sulla guarni-

zione della controporta

La guarnizione della contro-

porta non è più ermetica

(eventualmente dopo aver

effettuato la reversibilità della

Riscaldare con cautela ipunti

non ermetici della guarnizione

con un asciugacapelli (non

superare i 50°C) rimettendo in

forma tirando la guarnizione

in modo che poggi perfetta-

Sostituzione della lampadina

Avvertimento! Pericolo di scosse elettriche! Prima di effettuare la sostitu-

zione della lampadina, é necessario disinserire l’apparecchio ed estrarre la

spina oppure disinserire rispett. svitare il fusibile.

Dati della lampadina: 220-240 V, presa: E 14

1. Spegnere l’apparecchio mettendo la

2. Estrarre la spina dalla presa.

3. Per eventuale sostituzione della lampada

premere l’aggancio posteriore e contem-

poraneamente sfilare il coperchietto nel

4. Sostituire la lampadina difettosa con

una di pari potenza (la potenza mas-

sima é riportata sul diffusore luce).

5. Inserire la plafoniera.

6. Accendere l’apparecchio.71

Servizio di assistenza

Rivolgersi al Vostro rivenditore specializzato oppure presso il nostro servizio

di assistenza nel caso gli interventi suggeriti nella precedente tabella non

risolvano il problema. Gli indirizzi e/o numeri telefonici sono riportati nel

libretto “Condizioni di garanzia / indirizzi del centro di assistenza” allegato.

Una preparazione mirata dei pezzi di ricambio può risparmiare costi e tem-

po. Si prega pertanto di indicare i seguenti dati del Vostro apparecchio:

• Descrizione modello

• Numero di produzione (No.P)

• Numero di ultimazione (No.U)

Queste indicazioni sono riportate sulla targa matricola situata nell’interno

dell’apparecchio. Allo scopo di aver rapidamente a portata di mano tutti i

dati, si consiglia di annotarli qui.

Avvertenza: Una chiamata del servizio di assistenza non giustificata é sog-

getta all’obbligo di risarcimento delle spese anche durante la garanzia.

Disposizioni, Norme, Direttive.

L’apparecchiatura é stata concepita per l’impiego domestico ed é stata pro-

dotta sotto l’osservanza delle norme vigenti per questi tipi di apparecchia-

ture. Nella produzione sono stati inoltre presi i particolari provvedimenti

necessari in conformità alla legge sulla sicurezza degli apparecchi (GSG), le

prescrizione sulla prevenzione degli infortuni per impiianti refrigeranti (VBG

20) e le disposizioni della cooperativa tedesca elettricisti (VDE).Il circuito

refrigerante é stato verificato sull’ermeticità.

Questo apparecchio è conforme alle seguenti direttive CEE:

– 73/23/CEE del 19.2.1973 - Direttiva sulle basse tensioni

– 89/336/CEE del 3.5.1989
