MANUALE UTENTE Santo K 7 10 037I AEG

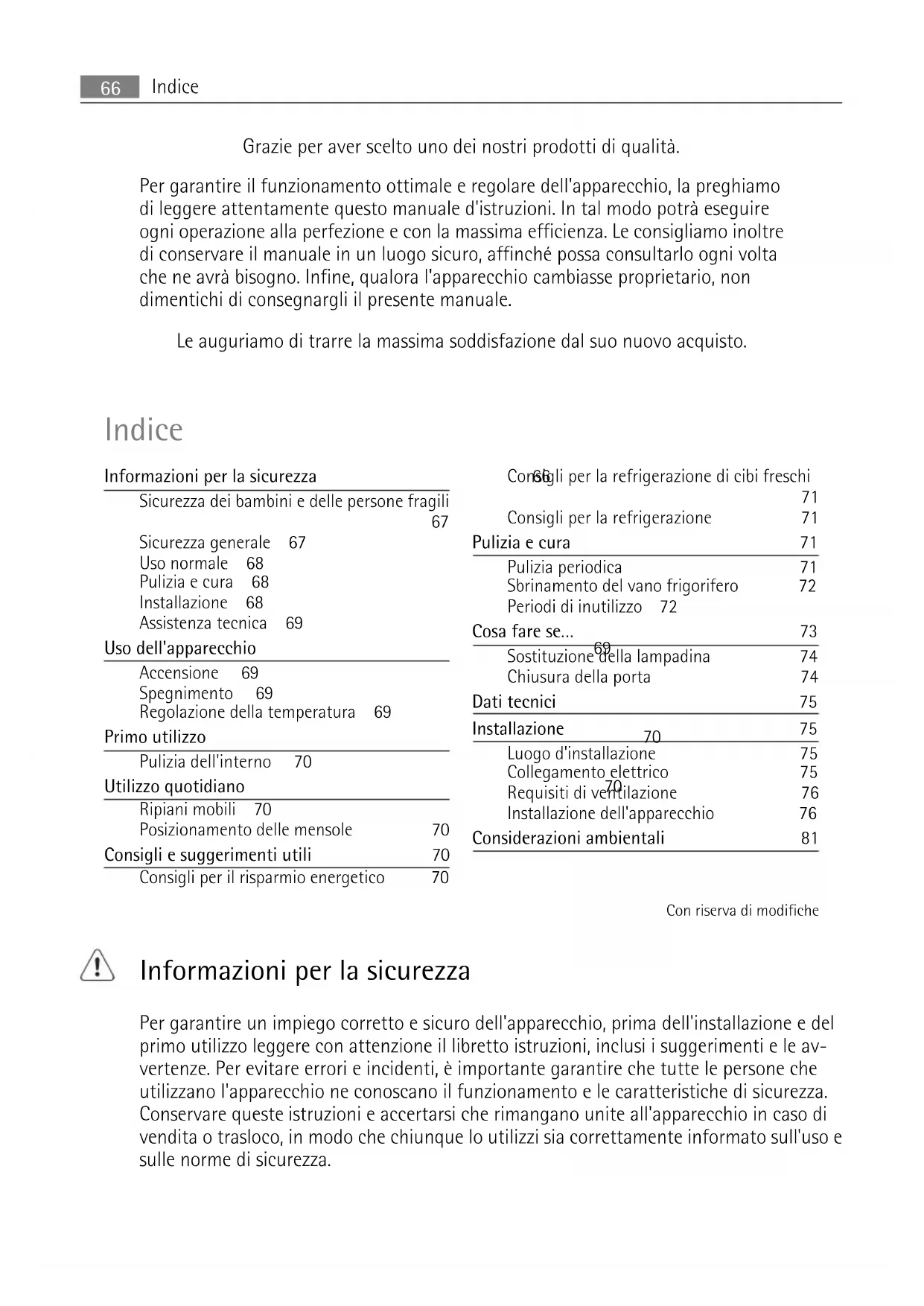

65Grazie per aver scelto uno dei nostri prodotti di qualità.

Per garantire il funzionamento ottimale e regolare dell'apparecchio, la preghiamo

di leggere attentamente questo manuale d'istruzioni. In tal modo potrà eseguire

ogni operazione alla perfezione e con la massima efficienza. Le consigliamo inoltre

di conservare il manuale in un luogo sicuro, affinché possa consultarlo ogni volta

che ne avrà bisogno. Infine, qualora l'apparecchio cambiasse proprietario, non

dimentichi di consegnargli il presente manuale.

Le auguriamo di trarre la massima soddisfazione dal suo nuovo acquisto.

Informazioni per la sicurezza 66

Sicurezza dei bambini e delle persone fragili

Sicurezza generale 67

Assistenza tecnica 69

Uso dell'apparecchio 69

Regolazione della temperatura 69

Pulizia dell'interno 70

Utilizzo quotidiano 70

Posizionamento delle mensole 70

Consigli e suggerimenti utili 70

Consigli per il risparmio energetico 70

Consigli per la refrigerazione di cibi freschi

Consigli per la refrigerazione 71

Pulizia periodica 71

Sbrinamento del vano frigorifero 72

Periodi di inutilizzo 72

Sostituzione della lampadina 74

Chiusura della porta 74

Luogo d'installazione 75

Collegamento elettrico 75

Requisiti di ventilazione 76

Installazione dell'apparecchio 76

Considerazioni ambientali 81

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del

primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le av-

vertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che

utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza.

Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di

vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e

sulle norme di sicurezza.

IndicePer la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti

istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte ca-

pacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno

che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro

sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali

possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di

collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare

che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va

a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve

rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare

che diventi una trappola mortale per i bambini.

ATTENZIONE Assicurarsi che le aperture di ventilazione non siano otturate.

• L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso

domestico, come spiegato nelle presenti istruzioni per l'uso.

• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

• Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno dei frigoriferi,

a meno che non siano approvati per questo scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Nel circuito refrigerante dell'apparecchio è contenuto il refrigerante isobutano (R600a),

un gas naturale con un elevato livello di compatibilità ambientale, che è però infiam-

Durante il trasporto e l'installazione dell'apparecchio, assicurarsi che nessuno dei com-

ponenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

– evitare fiamme libere e sorgenti di accensione

– ventilare la stanza in cui si trova l'apparecchio

Informazioni per la sicurezza

67• È pericoloso cambiare le specifiche o cercare di modificare il prodotto in qualunque

modo. Se il cavo è danneggiato potrebbe provocare cortocircuiti, incendi e/o scosse

AVVERTENZA Ogni componente elettrico (cavo elettrico, spina, compressore) deve essere sostituito da un

tecnico certificato o da personale d'assistenza qualificato.

1. Non si devono applicare prolunghe al cavo elettrico.

2. Controllare che la spina non venga schiacciata o danneggiata dal retro dell'appa-

recchio. Una spina schiacciata o danneggiata può surriscaldarsi e provocare incendi.

3. Accertare di riuscire a raggiungere la spina dell'apparecchio.

4. Non tirare il cavo di rete.

5. Se la presa è allentata, non inserire la spina. si potrebbero provocare scosse elettriche

Non mettere in funzione l'apparecchio senza la copertura della lampadina

illuminazione interna.

• Questo apparecchio è pesante. Spostarlo con cautela.

• Non rimuovere né toccare alimenti riposti nel vano congelatore con le mani bagnate/

umide, si potrebbero provocare abrasioni della pelle o bruciature da gelo.

• Evitare un'esposizione prolungata dell'apparecchio alla luce solare diretta.

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.

• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore

dell'apparecchio. Vedere le relative istruzioni.

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa. Se non

è possibile arrivare alla presa, interrompere l'alimentazione elettrica.

• Non pulire l'apparecchio con oggetti metallici.

• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se

necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispon-

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'appa-

recchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in

cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire

all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si

può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di in-

13) Se la copertura della lampadina è prevista

Informazioni per la sicurezza• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per

evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore),

evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

Per il collegamento idrico, usare solo sorgenti d'acqua potabile.

• Tutti gli interventi elettrici richiesti per gli interventi di assistenza dell'apparecchio de-

vono essere eseguiti da un elettricista qualificato o da una persona competente.

• Gli interventi di assistenza sul prodotto devono essere eseguiti esclusivamente da tecnici

autorizzati e utilizzando solo ricambi originali.

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel

circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme

ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo

smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle

autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte po-

steriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contras-

Uso dell'apparecchio

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una regolazione media.

Per spegnere l'apparecchio, ruotare il termostato in posizione "O".

Regolazione della temperatura

La temperatura è regolata automaticamente.

Per utilizzare l'apparecchio, procedere come segue:

• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.

• ruotare il termostato verso una regolazione alta per un raffreddamento massimo.

Una regolazione media è in genere la più adatta.

Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura

all'interno dell'apparecchio dipende da:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di cibo conservato

• posizione dell'apparecchio.

14) Per gli apparecchi che prevedono un collegamento alla rete idrica

Uso dell'apparecchio

69Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su

temperature minime, può funzionare in continuo causando la formazione di brina sulla

parete posteriore. In questo caso la manopola deve essere regolata su una temperatura per

consentire lo sbrinamento automatico riducendo così il consumo di energia.

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori con acqua

tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare

Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Le guide presenti sulle pareti del frigorifero per-

mettono di posizionare i ripiani a diverse altezze.

Per un migliore sfruttamento dello spazio, i semi-

ripiani anteriori possono essere collocati sopra a

Posizionamento delle mensole

Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono

essere posizionate ad altezze differenti.

Consigli e suggerimenti utili

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente

Primo utilizzo• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta

e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la

formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su

una regolazione più bassa per consentire lo scongelamento automatico risparmiando

Consigli per la refrigerazione di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se emana un odore forte

• posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

Consigli per la refrigerazione

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra

il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al mas-

Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cas-

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in

pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

ATTENZIONE Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e

la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.

• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive

• risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profuma-

zione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano

71Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspi-

rapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/

danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda

di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano

frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge

attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchio, sopra il

motocompressore, dove evapora.

È importante pulire periodicamente il foro di sca-

rico dell'acqua di sbrinamento, situato al centro

del canale sulla parete posteriore, per evitare che

l'acqua fuoriesca sugli alimenti. Usare l'apposito

utensile già inserito nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

scollegare l'apparecchio dalla rete elettrica

• rimuovere tutto il cibo

e pulire l'apparecchio e tutti gli accessori

• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare

che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

Pulizia e curaCosa fare se…

AVVERTENZA Prima della ricerca guasti, staccare la spina dalla presa.

Le operazioni di ricerca guasti non contenute nel presente manuale sono riservate solo ad

elettricisti qualificati o a persone competenti.

Durante l'uso normale sono emessi alcuni suoni (compressore, circolazione del refrigerante).

Problema Possibile causa Soluzione

L'apparecchio non fun-

ziona. La lampada non si

L'apparecchio è spento. Accendere l'apparecchio.

La spina non è collegata corret-

Collegare correttamente la spina

L'apparecchio non riceve ener-

gia. Non arriva tensione alla pre-

Collegare alla presa un apparec-

chio elettrico diverso.

Contattare un elettricista qualifi-

La lampada non funziona.

La lampada è difettosa. Vedere "Sostituzione della lampa-

Il compressore funziona

La temperatura non è regolata

Impostare una temperatura supe-

La porta non è chiusa corretta-

Vedere "Chiusura della porta".

La porta è stata aperta troppo

Non tenere la porta aperta più a

lungo del necessario.

La temperatura del prodotto è

Prima di riporlo, lasciare che il

prodotto raggiunga la tempera-

La temperatura ambiente è

Ridurre la temperatura ambiente.

L'acqua scorre sulla pia-

stra posteriore del frigo-

Durante il processo di sbrina-

mento automatico, la brina sulla

piastra posteriore si scongela.

L'acqua scorre nel frigo-

Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.

I prodotti impediscono che l'ac-

qua scorra nel relativo colletto-

Accertare che i prodotti non toc-

chino la piastra posteriore.

L'acqua scorre sul pavi-

Lo scarico dell'acqua sciolta non

fluisce nella bacinella di evapo-

razione sopra il compressore.

Attaccare lo scarico dell'acqua di

fusione alla bacinella di evapora-

73Problema Possibile causa Soluzione

La temperatura nell'ap-

parecchio è troppo bassa.

Il termostato non è regolato cor-

Impostare una temperatura supe-

La temperatura nell'ap-

parecchio è troppo alta.

Il termostato non è regolato cor-

Impostare una temperatura infe-

La porta non è chiusa corretta-

Vedere "Chiusura della porta".

La temperatura del prodotto è

Prima di riporlo, lasciare che il

prodotto raggiunga la tempera-

Molti prodotti sono riposti con-

Riporre meno prodotti contem-

Nell'apparecchio non circola

Accertare che nell'apparecchio

circoli aria fredda.

Sostituzione della lampadina

1. Staccare la spina dalla presa.

2. Rimuovere la vite dal coprilampada.

3. Rimuovere il coprilampada (vedere la fi-

4. Sostituire la lampadina con una nuova

della stessa potenza (la potenza massima

è indicata sul coprilampada).

5. Installare il coprilampada.

6. Serrare la vite del coprilampada.

7. Inserire la spina nella presa.

8. Aprire la porta. Controllare che la lampa-

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di

Cosa fare se…Dati tecnici

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'appa-

recchio e sull'etichetta dei valori energetici.

Luogo d'installazione

AVVERTENZA Qualora occorra ritirare dall'uso un apparecchio con serratura, si raccomanda di rendere

quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'installazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe

climatica indicata sulla targhetta del modello:

Classe climatica Temperatura ambiente

SN da +10°C a +32°C N da +16°C a +32°C ST da +16°C a +38°C T da +16°C a +43°C Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta

corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata

di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a

massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla

corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Reversibilità delle porte

La porta dell'apparecchio si apre verso destra. Se si desidera che la porta si apra verso sinistra,

prima di installare l'apparecchio eseguire queste operazioni:

751. Allentare e rimuovere il perno superiore.

2. Rimuovere la porta.

3. Rimuovere il distanziatore.

4. Svitare con una chiave il perno inferiore.

1. Serrare il perno inferiore.

2. Installare il distanziatore.

3. Installare la porta.

4. Serrare il perno superiore.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere

Installazione dell'apparecchio

ATTENZIONE Accertare che il cavo di rete possa muoversi liberamente.

Eseguire le seguenti operazioni:

Installazione1. Applicare la striscia sigillante adesiva al-

l'apparecchio come mostrato in figura.

2. Installare l'apparecchio nella nicchia.

Spingere l'apparecchio in direzione della

freccia (1) finché la mascherina superio-

re si arresta contro il mobile.

Spingere l'apparecchio in direzione della

freccia (2) contro il mobile sul lato op-

posto rispetto alla cerniera.

3. Regolare l'apparecchio nella nicchia.

Accertarsi che la distanza fra l'apparec-

chio e il bordo anteriore del mobile sia di

Il copricerniera inferiore (incluso nel

sacchetto degli accessori) permette di

controllare che la distanza fra l'apparec-

chio e il mobile della cucina sia corretta.

Accertarsi che lo spazio fra l'apparecchio

e il mobile sia di 4 mm.

Aprire la porta. Applicare il copricerniera

774. Fissare l'apparecchio nella nicchia con 4

5. Rimuovere la parte appropriata del co-

pricerniera (E). Rimuovere la parte DX

per la cerniera di destra, o la parte SX per

6. Applicare i cappucci (C, D) sui coprigiunti

e nei fori delle cerniere.

Applicare i copricerniera (E).

Installazione7. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

8. Installare la parte (Ha) sul lato interno

della porta del mobile.

9. Spingere la parte (Hc) sulla parte (Ha).

7910. Aprire la porta dell'apparecchio e la por-

ta del mobile da cucina con un'angola-

Inserire la squadretta (Hb) nella guida

Unire la porta dell'apparecchio alla porta

del mobile e marcare i fori.

11. Togliere le staffe e segnare la posizione

in cui deve essere inserito il chiodo (K) a

una distanza di 8 mm dal bordo esterno

12. Riapplicare la squadretta sulla guida e

fissarla con le viti in dotazione.

Allineare la porta del mobile con quella

dell'apparecchio regolando la parte (Hb).

Installazione13. Premere la parte (Hd) sulla parte (Hb).

Effettuare un controllo finale per verificare

• La porta si apra e si chiuda correttamente.

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere

considerato come un normale rifiuto domestico, ma deve essere portato nel punto di

raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare

potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da

uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio

di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o

il negozio in cui è stato acquistato il prodotto.

Considerazioni ambientali
