Istruzioni per l’uso FrigoriferoDanke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese

Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge

perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei

Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort

aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen

eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

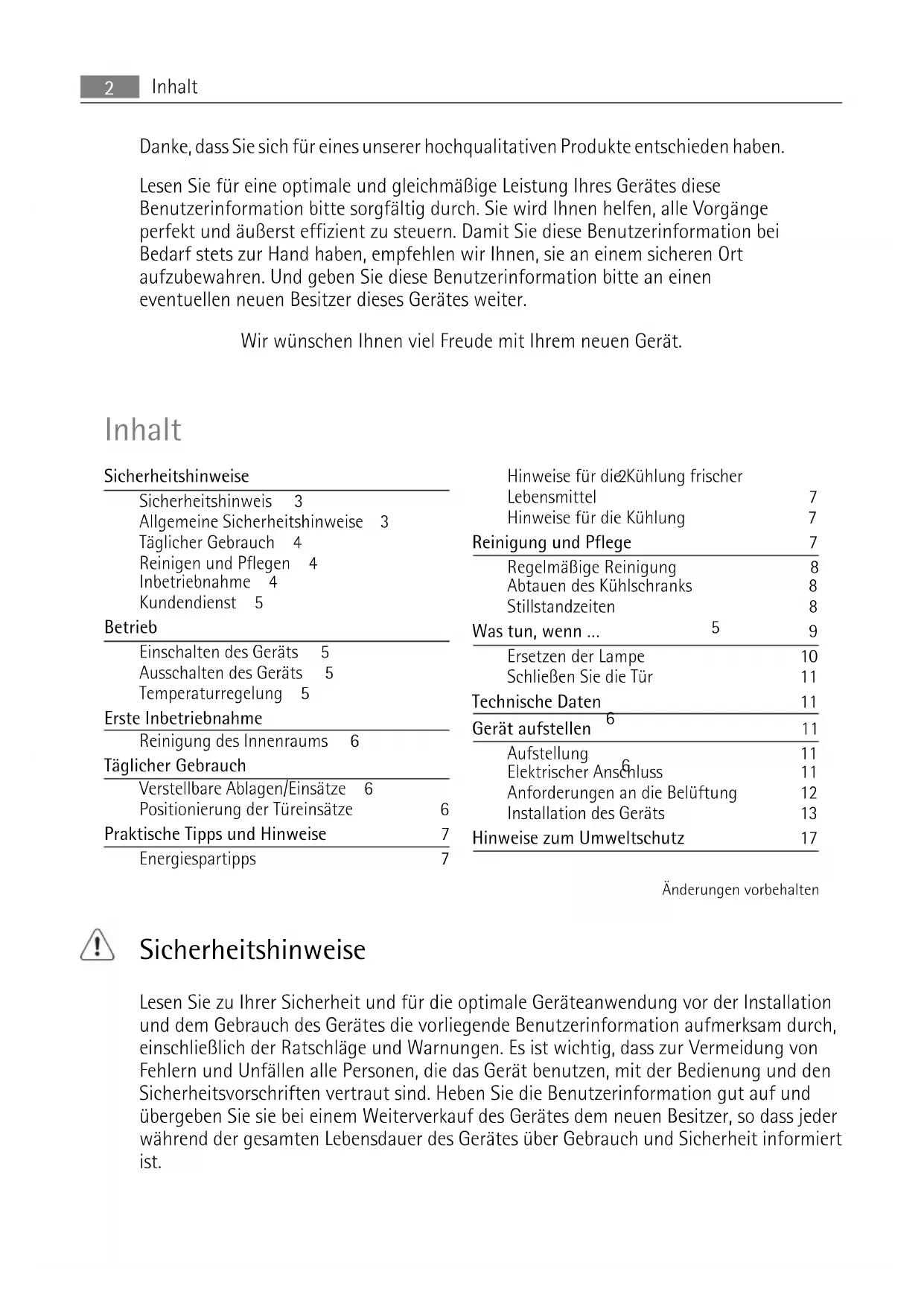

Sicherheitshinweise 2

Sicherheitshinweis 3

Allgemeine Sicherheitshinweise 3

Täglicher Gebrauch 4

Reinigen und Pflegen 4

Einschalten des Geräts 5

Ausschalten des Geräts 5

Temperaturregelung 5

Erste Inbetriebnahme 6

Reinigung des Innenraums 6

Täglicher Gebrauch 6

Verstellbare Ablagen/Einsätze 6

Positionierung der Türeinsätze 6

Praktische Tipps und Hinweise 7

Hinweise für die Kühlung frischer

Hinweise für die Kühlung 7

Reinigung und Pflege 7

Regelmäßige Reinigung 8

Abtauen des Kühlschranks 8

Ersetzen der Lampe 10

Schließen Sie die Tür 11

Elektrischer Anschluss 11

Anforderungen an die Belüftung 12

Installation des Geräts 13

Hinweise zum Umweltschutz 17

Änderungen vorbehalten

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation

und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch,

einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von

Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den

Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und

übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder

während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert

InhaltHalten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts-

maßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung

derselben von jeder Haftung freigestellt ist.

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä-

higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des

Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine

verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Ge-

fahren des Gebrauchs bewusst sind.

Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel

(so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder

vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappver-

schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnapp-

verschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das

Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem

normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen be-

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn

solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und

sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Kom-

ponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

– offene Flammen und Zündfunken vermeiden

– den Raum, in dem das Gerät installiert ist, gut lüften

3• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel

kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.

Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder

einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht

oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und

kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und

Betreiben Sie das Gerät nicht ohne Lampenabdeckung,

Innenbeleuchtung vorge-

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu

Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge-

• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten

Sie sich an die betreffenden Anweisungen.

Reinigen und Pflegen

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker

aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Strom-

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Rei-

nigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser

auf dem Boden des Gerätes an.

Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh-

men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden

umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen,

damit das Öl in den Kompressor zurückfließen kann.

1) wenn eine Abdeckung der

Sicherheitshinweise• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht

Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bau-

teilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufge-

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zu-

Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung.

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von

einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun-

dendienststellen und verlangen Sie stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase.

Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält ent-

zündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie

erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, ins-

besondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung

dieses Geräts verwendet wurden und mit dem Symbol

markiert sind, können recycelt

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mög-

liche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche

Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im

Innern des Gerätes von verschiedenen Faktoren abhängt:

2) Falls ein Wasseranschluss erforderlich ist

5• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die nied-

rigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rück-

wand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt wer-

den, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Ener-

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten

durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reini-

gungsmittel.Sorgfältig nachtrocknen.

Benutzen Sie keinesfalls Putzmittel oder Scheuerpulver, da diese die Oberfläche beschädi-

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer Anzahl

von Führungsschienen ausgestattet, die verschie-

dene Möglichkeiten für das Einsetzen der Ablagen

Zur besseren Raumnutzung können die vorderen

Halbteile der Ablagen auf die rückwärtigen hi-

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie

das Lagern verschieden großer Lebensmittelpackungen.

Erste InbetriebnahmePraktische Tipps und Hinweise

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt

• Ist die Umgebungstemperatur hoch, der Temperaturregler auf eine höhere Einstellung

gedreht und das Gerät voll beladen, kann es bei andauerndem Betrieb des Kompressors

zu Frost- oder Eisbildung am Verdampfer kommen. In diesem Fall muss mit dem Tem-

peraturregler eine niedrigere Temperatur gewählt werden, die ein automatisches Ab-

tauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.

Hinweise für die Kühlung frischer Lebensmittel

So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühl-

• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn

• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann

Hinweise für die Kühlung

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf

die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese

Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt

Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die

speziell dafür vorgesehene(n) Schublade(n).

Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder

in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft

wie möglich in der Verpackung zu haben.

Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt

werden, außer diese sind dafür speziell verpackt.

Reinigung und Pflege

Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen

von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausge-

Praktische Tipps und Hinweise

7Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren

Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab.

Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie

darauf, diese nicht zu verschieben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark

parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innen-

raums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Gerä-

terückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung

des Geräts und es verbraucht weniger Strom.

Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten

Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen

nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch

aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in

einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es

Reinigen Sie deshalb regelmäßig die Abflussöff-

nung des Tauwassers in der Mitte des Kühl-

schrankkanals, damit das Wasser nicht überfließt

und auf die gelagerten Lebensmittel tropft. Be-

nutzen Sie dazu bitte das mitgelieferte Reini-

gungswerkzeug, das sich bereits in der Ablauföff-

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

Reinigung und Pflege•

trennen Sie das Gerät von der Netzversorgung

• entnehmen Sie alle Lebensmittel

tauen Sie das Gerät ab,

Reinigen Sie das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu ver-

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten

Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem mög-

lichen Stromausfall nicht im Innern des Gerätes verdirbt.

Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Benutzerinformation nicht beschrieben ist, darf

nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt wer-

Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl-

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert

nicht. Die Lampe funkti-

Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.

Der Netzstecker ist nicht richtig

in die Steckdose gesteckt.

Stecken Sie den Netzstecker rich-

tig in die Steckdose.

Das Gerät bekommt keinen

Strom. Es liegt keine Spannung

an der Netzsteckdose an.

Versuchen Sie bitte, ob ein ande-

res Gerät an dieser Steckdose

Kontaktieren Sie einen qualifi-

Die Lampe funktioniert

Die Lampe ist defekt. Siehe hierzu "Ersetzen der Lam-

Der Kompressor arbeitet

Die Temperatur ist nicht richtig

Stellen Sie eine höhere Tempera-

Die Tür ist nicht richtig geschlos-

Siehe hierzu "Schließen der Tür".

Die Tür wurde zu häufig geöff-

Lassen Sie die Tür nicht länger als

unbedingt erforderlich offen.

Die Produkttemperatur ist zu

Lassen Sie die Produkttemperatur

auf Raumtemperatur abkühlen,

bevor Sie die Produkte einlagern.

Die Raumtemperatur ist zu

Senken Sie die Raumtemperatur.

3) falls dies vorgesehen ist.

9Störung Mögliche Ursache Abhilfe

Wasser fließt auf die hin-

tere Platte des Kühl-

Beim automatischen Abtauen

schmilzt der Frost auf der hint-

Wasser fließt in den

Der Wasserabflusskanal ist ver-

Reinigen Sie den Wasserabfluss-

Die eingelegten Produkte ver-

hindern, dass das Wasser zum

Stellen Sie sicher, dass die Pro-

dukte nicht die hintere Platte be-

Wasser fließt auf den Bo-

Der Tauwasserablauf läuft nicht

in die Verdampferschale über

Befestigen Sie den Tauwasserab-

lauf an der Verdampferschale.

Die Temperatur im Gerät

Der Temperaturregler ist nicht

richtig eingestellt.

Stellen Sie eine höhere Tempera-

Die Temperatur im Gerät

Der Temperaturregler ist nicht

richtig eingestellt.

Stellen Sie eine niedrigere Tem-

Die Tür ist nicht richtig geschlos-

Siehe hierzu "Schließen der Tür".

Die Produkttemperatur ist zu

Lassen Sie die Produkttemperatur

auf Raumtemperatur abkühlen,

bevor Sie die Produkte einlagern.

Es wurden gleichzeitig zu viele

Produkte zum Eingefrieren ein-

Legen Sie gleichzeitig weniger

Produkte zum Eingefrieren ein.

Es zirkuliert keine Kaltluft im In-

Stellen Sie sicher, dass die Kaltluft

im Gerät zirkuliert.

1. Trennen Sie den Netzstecker von der Netzversorgung.

2. Lösen Sie die Schraube an der Lampenabdeckung.

3. Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

4. Ersetzen Sie die alte Lampe durch eine

Lampe der gleichen Leistung (die maximal

erlaubte Leistung steht auf der Lampen-

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen-

7. Stecken Sie den Netzstecker in die Steck-

8. Öffnen Sie die Tür. Prüfen Sie, dass die

Was tun, wenn …Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-

Abmessung der Aussparung

Die technischen Informationen befinden sich auf dem Typschild innen links im Gerät sowie

auf der Energieplakette.

Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss oder einen Riegel an der Tür

besitzt, müssen Sie das Schloss bzw. den Riegel zunächst unbrauchbar machen, um zu

verhindern, dass sich spielende Kinder darin einschließen können.

Die Steckdose für den Anschluss des Geräts muss nach der Installation zugänglich sein.

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli-

maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse Umgebungstemperatur

SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz

Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten über-

Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem

Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein

11sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie

dafür einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch

Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Wechsel des Türanschlags

Die Tür des Geräts geht nach rechts auf. Wenn Sie möchten, dass die Tür nach links aufgeht,

befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:

1. Lösen und entfernen Sie den oberen Bol-

2. Entfernen Sie die Tür.

3. Nehmen Sie das Distanzstück ab.

4. Lösen Sie den unteren Bolzen mit einem

Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Setzen Sie das Distanzstück ein.

3. Installieren Sie die Tür.

4. Ziehen Sie den oberen Bolzen fest.

Anforderungen an die Belüftung

Die Luftzirkulation hinter dem Gerät muss ausrei-

Gerät aufstellenInstallation des Geräts

Vergewissern Sie sich, dass sich das Netzkabel des Gerätes frei bewegen kann.

Gehen Sie wie folgt vor:

1. Bringen Sie den Dichtungsstreifen wie in

der Abbildung gezeigt am Gerät an.

2. Installieren Sie das Gerät in der Einbau-

Schieben Sie das Gerät in Pfeilrichtung

(1), bis die obere Anschlagleiste am Kü-

Schieben Sie das Gerät auf der den

Scharnieren gegenüberliegenden Seite

in Pfeilrichtung (2), soweit wie möglich

gegen die Seitenwand des Küchenmö-

133. Richten Sie das Gerät in der Nische aus.

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und der Schrank-

vorderkante 44 mm beträgt.

Mit der unteren Scharnierabdeckung (im

Beipack) können Sie sicherstellen, dass

der Abstand zwischen Gerät und Kü-

chenmöbel korrekt ist.

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und dem Schrank 4

Öffnen Sie die Tür. Die untere Scharnier-

abdeckung korrekt ansetzen.

4. Befestigen Sie das Gerät mit 4 Schrauben

5. Entfernen Sie das korrekte Teil von der

Scharnierabdeckung (E). Vergessen Sie

nicht, Teil DX im Fall des rechten Schar-

niers oder Teil SX im entgegengesetzten

Gerät aufstellen6. Montieren Sie die Abdeckungen (C, D) in

den Öffnungen der oberen Anschlagleis-

Bringen Sie die Scharnierabdeckungen

(E) am Scharnier an.

7. Lösen Sie die Teile (Ha), (Hb), (Hc) und

8. Montieren Sie Teil (Ha) an der Innenseite

der Tür des Küchenmöbels.

159. Drücken Sie Teil (Hc) auf Teil (Ha).

10. Öffnen Sie die Gerätetür und die Tür des

Küchenmöbels in einem Winkel von 90°.

Setzen Sie das Führungsstück (Hb) in die

Führungsschiene (Ha) ein.

Bringen Sie die Gerätetür und die Kü-

chenmöbeltür zusammen und markie-

ren Sie die Bohrungen.

11. Nehmen Sie das Führungsstück ab. Mar-

kieren Sie 8 mm von der Außenkante

entfernt die Stelle, an der der Nagel (K)

Gerät aufstellen12. Setzen Sie das Führungsstück erneut auf

die Führungsschiene und schrauben Sie

es mit den mitgelieferten Schrauben

Richten Sie die Küchenmöbeltür und die

Gerätetür mittels Führungsstück (Hb)

13. Drücken Sie Abdeckung (Hd) auf Füh-

Prüfen Sie alles erneut, um sicherzustellen,

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen fest am Gerät be-

• Die Tür korrekt öffnet und schließt.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie

die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch

falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts

erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt

Hinweise zum Umweltschutz

Technische gegevens 59

Problemen oplossenTechnische gegevens

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren
