BEDIENUNGSANLEITUNG SKS41200S0 AEG

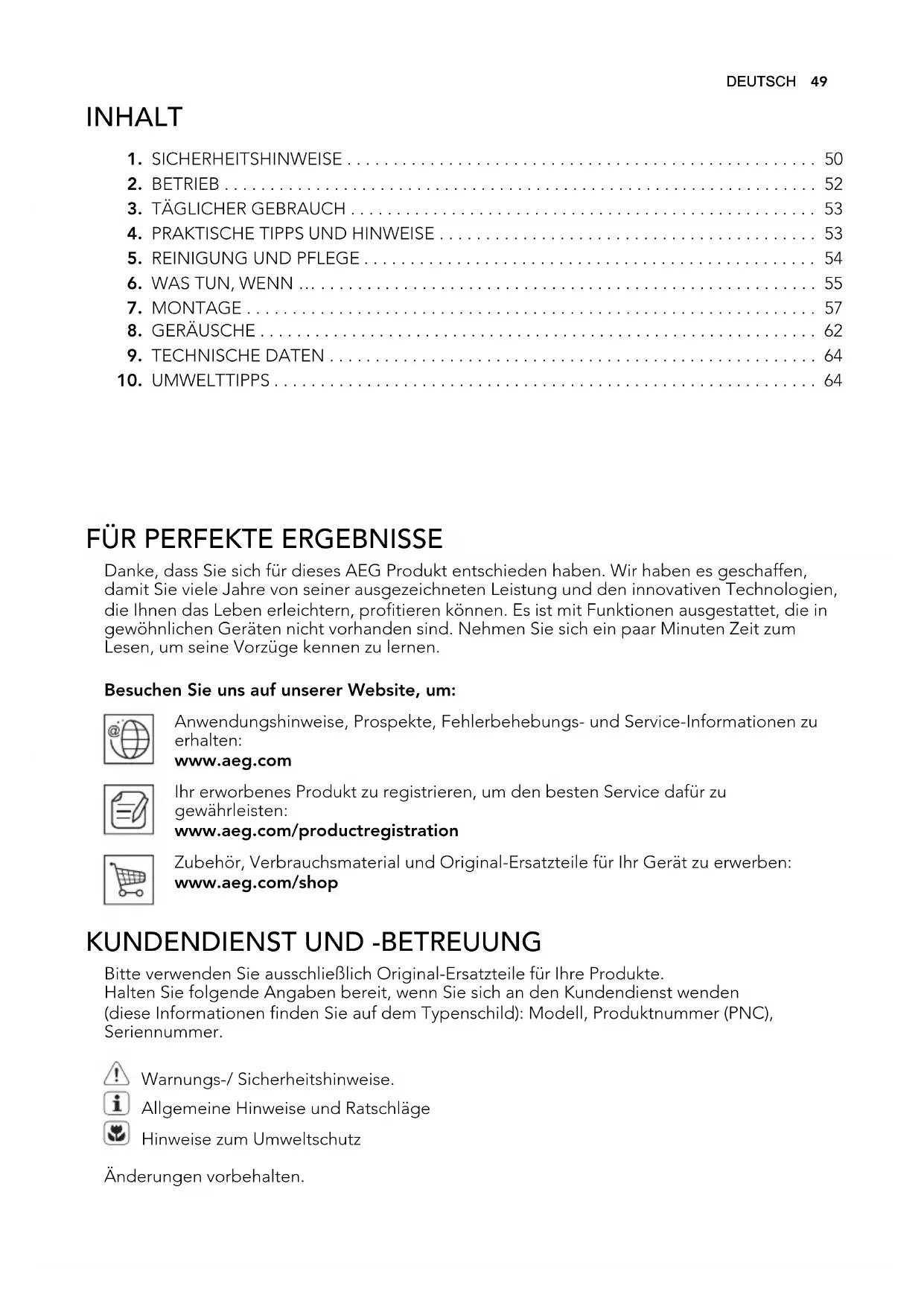

DE Benutzerinformation 49INHOUD

elektronische apparaten. Gooi

10. UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen,

damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien,

die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in

gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum

Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu

www.aeg.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

KUNDENDIENST UND -BETREUUNG Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden

(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die

optimale Geräteanwendung vor der In-

stallation und dem Gebrauch des Gerä-

tes die vorliegende Benutzerinformation

aufmerksam durch, einschließlich der

Ratschläge und Warnungen. Es ist wich-

tig, dass zur Vermeidung von Fehlern

und Unfällen alle Personen, die das Ge-

rät benutzen, mit der Bedienung und

den Sicherheitsvorschriften vertraut sind.

Heben Sie die Benutzerinformation gut

auf und übergeben Sie sie bei einem

Weiterverkauf des Gerätes dem neuen

Besitzer, so dass jeder während der ge-

samten Lebensdauer des Gerätes über

Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und

zum Schutz Ihres Eigentums strikt an die

Vorsichtsmaßnahmen der vorliegenden

Benutzerinformation, da der Hersteller

bei Missachtung derselben von jeder

Haftung freigestellt ist.

1.1 Sicherheit von Kindern und

hilfsbedürftigen Personen

• Das Gerät darf von Personen (ein-

schließlich Kindern), deren physische,

sensorische Fähigkeiten und deren

Mangel an Erfahrung und Kenntnissen

einen sicheren Gebrauch des Gerätes

ausschließen nur unter Aufsicht oder

nach ausreichender Einweisung durch

eine verantwortungsbewusste Person

benutzt werden, die sicherstellt, dass

sie sich der Gefahren des Gebrauchs

Kinder müssen beaufsichtigt werden,

damit sie nicht am Gerät herumspielen

• Halten Sie das Verpackungsmaterial

unbedingt von Kindern fern. Ersti-

• Ziehen Sie vor der Entsorgung des

Gerätes den Netzstecker, schneiden

Sie das Netzkabel (so nah wie möglich

am Gerät) ab und entfernen Sie die

Tür, so dass spielende Kinder vor

elektrischem Schlag geschützt sind

und sich nicht in dem Gerät einschlie-

• Wenn dieses Gerät mit magnetischer

Türdichtung ein älteres Modell mit

Schnappverschluss (Türlasche) an der

Tür oder auf dem Deckel ersetzt, ma-

chen Sie den Schnappverschluss vor

dem Entsorgen des Altgerätes un-

brauchbar. So verhindern Sie, dass das

Gerät nicht zu einer Todesfalle für Kin-

Achten Sie darauf, dass die Belüftungs-

öffnungen im Gehäuse oder in der Ein-

baunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung

von Lebensmitteln und/oder Geträn-

ken in einem normalen Haushalt be-

stimmt, wie in der vorliegenden Ge-

brauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen

oder sonstigen Hilfsmittel, um den

Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektro-

geräte (wie Speiseeisbereiter) in Kühl-

geräten, wenn solche Geräte nicht

ausdrücklich vom Hersteller für diesen

Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreis-

• Das Kältemittel Isobutan (R600a) im

Kältekreislauf des Gerätes ist ein na-

türliches und sehr umweltfreundliches

Gas, das jedoch leicht entflammbar

Achten Sie beim Transport und bei

der Aufstellung des Gerätes darauf,

nicht die Komponenten des Kälte-

kreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung

des Kältekreislaufs:

– Offene Flammen und Zündfunken

– Den Raum, in dem das Gerät instal-

liert ist, gut lüften

• Technische und anderweitige Ände-

rungen am Gerät sind gefährlich. Ein

defektes Netzkabel kann Kurzschlüsse

und einen Brand verursachen und/

oder zu Stromschlägen führen.

Elektrische Bauteile (Netzkabel,

Stecker, Kompressor) dürfen zur

Vermeidung von Gefahren nur

vom Kundendienst oder einer

Fachkraft ausgewechselt werden.

Das Netzkabel darf nicht verlän-

Vergewissern Sie sich, dass der

Netzstecker nicht von der Geräte-

rückseite geklemmt oder beschä-

digt wird. Ein geklemmter oder

beschädigter Netzstecker über-

hitzt und kann einen Brand verur-

Vergewissern Sie sich, dass der

Netzstecker des Geräts frei zu-

Ziehen Sie nicht am Netzkabel.

Stecken Sie den Netzstecker nie in

eine lockere Steckdose. Es be-

steht Brand- und Stromschlagge-

Betreiben Sie das Gerät nicht oh-

ne Lampenabdeckung (wenn vor-

gesehen) der internen Beleuch-

• Dieses Gerät ist schwer. Vorsicht beim

• Entnehmen oder berühren Sie nie mit

nassen/feuchten Händen Tiefkühlgut,

da dies zu Hautverletzungen oder Käl-

teverbrennungen führen kann.

• Das Gerät nicht direkter Sonnenein-

strahlung aussetzen.

• Die Leuchtmittel (wenn vorgesehen) in

diesem Gerät sind Speziallampen, die

nur für Haushaltsgeräte geeignet sind.

Sie eignen sich nicht zur Raumbe-

1.3 Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die

Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen

Gase oder Flüssigkeiten in dem Gerät.

• Die Lagerempfehlungen des Geräte-

herstellers sind strikt einzuhalten. Hal-

ten Sie sich an die betreffenden An-

1.4 Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten im-

mer das Gerät ab und ziehen Sie den

Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Me-

• Kontrollieren Sie den Tauwasserab-

fluss im Kühlraum in regelmäßigen

Abständen. Reinigen Sie den Ablauf,

falls nötig. Bei verstopftem Wasserab-

fluss sammelt sich das Wasser auf dem

Boden des Geräts an.

Halten Sie sich für den elektri-

schen Anschluss strikt an die An-

weisungen der betreffenden Ab-

• Kontrollieren Sie nach dem Auspacken

das Gerät auf eventuelle Beschädigun-

gen. Nehmen Sie das Gerät nicht in

Betrieb, wenn es beschädigt ist. Mel-

den Sie die Schäden umgehend dem

Händler, bei dem Sie es erworben ha-

ben. Bewahren Sie in diesem Fall die

• Lassen Sie das Gerät mindestens vier

Stunden stehen, bevor Sie es elekt-

risch anschließen, damit das Öl in den

Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirku-

lation um das Gerät lassen; anderen-

falls besteht Überhitzungsgefahr. Hal-

ten Sie sich für die Belüftung an die In-

stallationsanweisungen.

• Das Gerät sollte zur Vermeidung von

Verbrennungen durch Berührung von

heißen Bauteilen (Kompressor, Kon-

densator) möglichst mit der Rückseite

gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von

Heizkörpern oder Kochern installiert

• Vergewissern Sie sich, dass der Netz-

stecker des Gerätes nach der Installati-

on frei zugänglich ist.

• Wenn ein Wasseranschluss vorgese-

hen ist, verbinden Sie das Gerät nur

mit dem Trinkwasseranschluss.

DEUTSCH 511.6 Kundendienst

• Sollte die Wartung des Gerätes elekt-

rische Arbeiten verlangen, so dürfen

diese nur von einem qualifizierten

Elektriker oder einem Elektro-Fach-

mann durchgeführt werden.

• Wenden Sie sich für Reparaturen und

Wartung nur an Fachkräfte der autori-

sierten Kundendienststellen und ver-

langen Sie stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis

oder in dem Isoliermaterial keine

ozonschädigenden Gase. Das

Gerät darf nicht wie normaler

Hausmüll entsorgt werden. Die

Isolierung enthält entzündliche

Gase: das Gerät muss gemäß

den geltenden Vorschriften ent-

sorgt werden; sie erhalten diese

bei Ihrer Gemeindeverwaltung.

Nicht das Kälteaggregat beschä-

digen, insbesondere nicht in der

Nähe des Wärmetauschers. Die

Materialien, die bei der Herstel-

lung dieses Geräts verwendet

wurden und mit dem Symbol

markiert sind, können recycelt

2.1 Einschalten des Geräts

Stecken Sie den Stecker in die Wands-

Drehen Sie den Temperaturregler im

Uhrzeigersinn auf eine mittlere Einstel-

2.2 Ausschalten des Geräts

Drehen Sie den Temperaturregler zum

Ausschalten des Geräts in die Position

2.3 Temperaturregelung

Die Temperatur wird automatisch gere-

Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf

eine niedrigere Einstellung, um die

minimal mögliche Kühlung zu errei-

• drehen Sie den Temperaturregler auf

eine höhere Einstellung, um die maxi-

mal mögliche Kühlung zu erreichen.

eine mittlere Einstellung ist im

Allgemeinen am besten geeig-

Allerdings muss für eine exakte Einstel-

lung berücksichtigt werden, dass die

Temperatur im Innern des Gerätes von

verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le-

• und vom Standort des Geräts.

Ist die Umgebungstemperatur

hoch oder das Gerät voll bela-

den, dieses aber auf die niedrig-

ste Temperatur eingestellt, so

kann es bei andauerndem Be-

trieb des Geräts an der Rück-

wand zu Frostbildung kommen.

In diesem Fall muss eine höhere

Temperatur gewählt werden, die

ein automatisches Abtauen er-

möglicht und damit auch einen

niedrigeren Energieverbrauch.

Bevor Sie das Gerät in Betrieb nehmen,

beseitigen Sie den typischen „Neuge-

ruch“ am besten durch Reinigen der In-

nenteile mit lauwarmem Wasser und ei-

ner neutralen Seife. Sorgfältig nachtrock-

Verwenden Sie keine Reinigungs-

mittel oder Scheuerpulver, da

hierdurch die Oberfläche be-

3.2 Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit ei-

ner Reihe von Führungsschienen ausge-

stattet, die verschiedene Möglichkeiten

für das Einsetzen der Ablagen bieten.

3.3 Positionierung der

Die Türablagen können in unterschiedli-

cher Höhe positioniert werden, womit

das Lagern verschieden großer Lebens-

mittelpackungen ermöglicht wird.

4. PRAKTISCHE TIPPS UND HINWEISE

4.1 Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie diese nicht länger offen als

unbedingt notwendig.

• Wenn die Umgebungstemperatur

hoch ist und der Temperaturregler auf

eine niedrige Temperatur eingestellt

und das Gerät voll beladen ist, kann es

zu andauerndem Betrieb des Kom-

pressors und damit zu Reif- oder Eis-

bildung am Verdampfer kommen.

Stellen Sie in diesem Fall den Tempe-

raturregler auf eine höhere Einstellung

ein, die ein automatisches Abtauen

und damit auch einen niedrigeren

Energieverbrauch ermöglicht.

4.2 Hinweise für die Kühlung

frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebens-

mittel oder dampfenden Flüssigkeiten

• Decken Sie die Lebensmittel ab oder

verpacken Sie diese entsprechend,

besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein,

dass um sie Luft frei zirkulieren kann.

4.3 Hinweise für die Kühlung

Fleisch (alle Sorten): wickeln Sie Fleisch

in lebensmittelechte Tüten und legen

Sie diese auf die Glasablage über der

Bitte lagern Sie Fleisch aus Sicherheits-

gründen nur einen oder maximal zwei

Tage auf diese Weise.

Gekochte Lebensmittel, kalte Gerichte

usw.: diese können abgedeckt auf eine

Ablage gelegt werden.

DEUTSCH 53Obst und Gemüse: bitte waschen Sie

Obst und Gemüse gründlich und legen

Sie es in die speziell dafür vorgesehe-

Butter und Käse: diese sollten stets in

speziellen luftdichten Behältern verpackt

sein oder in Aluminiumfolie bzw. in le-

bensmittelechte Tüten eingepackt wer-

den, um so wenig Luft wie möglich in

der Verpackung zu haben.

Milchflaschen: bitte bewahren Sie Milch-

flaschen stets mit Deckel im Flaschenre-

Bananen, Kartoffeln, Zwiebeln und

Knoblauch sollten nicht im Kühlschrank

aufbewahrt werden, außer diese sind da-

für speziell verpackt.

5. REINIGUNG UND PFLEGE VORSICHT!

Ziehen Sie bitte vor jeder Reini-

gungsarbeit immer den Netzste-

cker aus der Steckdose.

Der Kältekreis des Gerätes ent-

hält Kohlenwasserstoffe; War-

tungsarbeiten und Nachfüllen

von Kältemittel dürfen daher nur

durch vom Hersteller autorisier-

tes Fachpersonal ausgeführt wer-

5.1 Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmä-

ßig gereinigt werden:

• Reinigen Sie die Innenseiten und die

Zubehörteile mit lauwarmem Wasser

und etwas Neutralseife.

• Prüfen und säubern Sie die Türdich-

tungen in regelmäßigen Abständen

und kontrollieren Sie, dass diese sau-

ber und frei von Verunreinigungen

• Spülen und trocknen Sie diese sorgfäl-

Ziehen Sie nicht an Leitungen

und/oder Kabeln im Innern des

Kühlschranks und achten Sie da-

rauf, diese nicht zu verschieben

oder zu beschädigen.

Benutzen Sie zur Reinigung des

Innenraums keinesfalls Putzmit-

tel, Scheuerpulver, stark parfü-

mierte Reinigungsmittel oder

Wachspolituren, da diese die

Oberfläche des Innenraums be-

schädigen und einen starken Ei-

gengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwar-

zes Gitter) und den Kompressor auf der

Geräterückseite mit einer Bürste. Da-

durch verbessert sich die Leistung des

Geräts und es verbraucht weniger Strom.

Bitte achten Sie darauf, das Kühl-

system nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen ent-

halten Chemikalien, die den im Gerät

verwendeten Kunststoff angreifen kön-

nen. Aus diesem Grund ist es empfeh-

lenswert, das Gerät außen nur mit war-

mem Wasser und etwas flüssigem Teller-

spülmittel zu reinigen.

Schließen Sie das Gerät nach der Reini-

gung wieder an die Netzversorgung an.

5.2 Stillstandzeiten

Bei längerem Stillstand des Gerätes

müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netz-

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorge-

sehen). Reinigen Sie den Innenraum

und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt,

um das Entstehen unangenehmer Ge-

Möchten Sie bei einer längeren Abwe-

senheit den Gefrierschrank weiter laufen

lassen, bitten Sie jemanden, gelegent-

lich die Temperatur zu prüfen, damit das

Gefriergut bei einem möglichen Strom-

ausfall nicht im Innern des Gerätes ver-

www.aeg.com5.3 Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei je-

dem Anhalten des Kompressors automa-

tisch aus dem Verdampfer des Kühl-

schranks entfernt. Das Tauwasser läuft

durch eine Rinne in einen speziellen Be-

hälter an der Rückseite des Geräts über

dem Motorkompressor, wo es ver-

Reinigen Sie deshalb regelmäßig die

Abflussöffnung des Tauwassers in der

Mitte des Kühlschrankkanals, damit das

Wasser nicht überfließt und auf die gela-

gerten Lebensmittel tropft. Benutzen Sie

dazu bitte das mitgelieferte Reinigungs-

werkzeug, das sich bereits in der Ablauf-

Ziehen Sie vor der Fehlersuche

immer den Netzstecker aus der

Die Fehlersuche, die in der vor-

liegenden Gebrauchsanweisung

nicht beschrieben ist, darf nur

von einem qualifizierten Elektri-

ker oder einer kompetenten Per-

son durchgeführt werden.

Während das Gerät in Betrieb ist,

entstehen bestimmte Geräusche

(Kompressor und Kühlkreislauf).

Störung Mögliche Ursache Abhilfe

niert nicht. Die Lam-

pe funktioniert nicht.

Das Gerät ist abgeschal-

Der Netzstecker steckt

nicht richtig in der Steck-

Stecken Sie den Netzste-

cker richtig in die Steckdo-

Das Gerät bekommt kei-

nen Strom. Es liegt keine

Spannung an der Netz-

Testen Sie bitte, ob ein an-

deres Gerät an dieser

Steckdose funktioniert.

Kontaktieren Sie gegebe-

nenfalls einen qualifizier-

Die Lampe befindet sich

Schließen und öffnen Sie

Die Lampe ist defekt. Siehe hierzu „Austauschen

DEUTSCH 55Störung Mögliche Ursache Abhilfe

Die Temperatur ist nicht

richtig eingestellt.

Stellen Sie eine höhere

Die Tür ist nicht richtig

Siehe hierzu „Schließen

Die Tür wurde zu häufig

Lassen Sie die Tür nicht

länger als erforderlich of-

Die Temperatur der ein-

zufrierenden Lebensmit-

Lassen Sie Lebensmittel

auf Raumtemperatur ab-

kühlen, bevor Sie sie in das

Die Raumtemperatur ist

Senken Sie die Raumtem-

Wasser fließt an der

Beim automatischen Ab-

tauen fließt das abgetau-

te Wasser an der Rück-

wand des Kühlschranks

Wasser fließt in den

Der Wasserablauf ist ver-

Reinigen Sie den Ablauf.

Die eingelagerten Le-

bensmittel verhindern,

Wasserablauf fließt.

Stellen Sie sicher, dass die

Lebensmittel nicht die

Der Tauwasserablauf läuft

nicht in die Verdampfer-

schale über dem Kom-

Befestigen Sie den Tau-

wasserablauf an der Ver-

Gerät ist zu niedrig.

Die Temperatur ist nicht

richtig eingestellt.

Stellen Sie eine höhere

Die Temperatur ist nicht

richtig eingestellt.

Stellen Sie eine niedrigere

www.aeg.com6.1 Ersetzen der Lampe

Ziehen Sie den Netzstecker aus der

Lösen Sie die Schraube an der Lam-

Nehmen Sie die Lampenabdeckung

ab (siehe hierzu die Abbildung).

Ersetzen Sie die defekte Lampe

durch eine Lampe mit der gleichen

Leistung, die speziell für Haushalts-

geräte vorgesehen ist. (Die maxima-

le Leistung ist auf der Lampenabde-

Bringen Sie die Lampenabdeckung

Ziehen Sie die Schraube an der Lam-

Stecken Sie den Netzstecker in die

Öffnen Sie die Tür. Prüfen Sie, ob

6.2 Schließen der Tür

Reinigen Sie die Türdichtungen.

Stellen Sie die Tür nach Bedarf ein.

Siehe hierzu „Montage“.

Ersetzen Sie die defekten Türdich-

tungen, falls erforderlich. Wenden

Sie sich hierzu an den Kundendienst.

Wenn Sie ein altes Gerät entsor-

gen möchten, das ein Schloss

oder einen Riegel an der Tür be-

sitzt, müssen Sie das Schloss

bzw. den Riegel zunächst un-

brauchbar machen, um zu verhin-

dern, dass sich spielende Kinder

darin einschließen können.

Die Steckdose für den Anschluss

des Geräts muss nach der Instal-

lation zugänglich sein.

Installieren Sie dieses Gerät an einem

Ort, an dem die Umgebungstemperatur

mit der Klimaklasse übereinstimmt, die

auf dem Typschild des Geräts angege-

SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C

7.2 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benut-

zung des Gerätes, ob die Netzspannung

und -frequenz Ihres Hausanschlusses mit

den auf dem Typenschild angegebenen

Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesem

Zweck ist die Netzkabelsteckdose mit ei-

nem Schutzkontakt ausgestattet. Falls

die Steckdose Ihres Hausanschlusses DEUTSCH 57nicht geerdet sein sollte, lassen Sie das

Gerät bitte gemäß den geltenden Vor-

schriften erden und fragen Sie dafür ei-

nen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haf-

tung für Schäden oder Verletzungen, die

durch Missachtung der oben genannten

Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

7.3 Wechseln des Türanschlags

Die Tür des Geräts öffnet sich nach

rechts. Wenn Sie möchten, dass sich die

Tür nach links öffnet, gehen Sie vor dem

Einbau des Geräts bitte nach den folgen-

den Anweisungen vor:

Lösen und entfernen Sie den oberen

Nehmen Sie die Tür ab.

Nehmen Sie das Distanzstück ab.

Lösen Sie den unteren Bolzen mit ei-

Auf der gegenüberliegenden Seite:

Ziehen Sie den unteren Bolzen fest.

Setzen Sie das Distanzstück ein.

Installieren Sie die Tür.

Ziehen Sie den oberen Bolzen fest.

7.4 Anforderungen an die Belüftung

Hinter dem Gerät muss genug Platz für

eine ausreichende Luftzirkulation sein.

www.aeg.com7.5 Installation des Geräts

Vergewissern Sie sich, dass sich

das Netzkabel des Gerätes frei

Gehen Sie wie folgt vor:

Schneiden Sie bei Bedarf den Dich-

tungsstreifen zu und bringen Sie ihn, wie

in der Abbildung gezeigt, am Gerät an.

Setzen Sie das Gerät in die Einbauni-

Schieben Sie das Gerät in Pfeilrichtung

(1), bis die obere Spaltabdeckung am

Küchenmöbel anliegt.

Schieben Sie das Gerät auf der den

Scharnieren gegenüberliegenden Seite

in Pfeilrichtung (2) soweit wie möglich

gegen die Seitenwand des Küchenmö-

Richten Sie das Gerät in der Einbauni-

Vergewissern Sie sich, dass der Abstand

zwischen dem Gerät und der Schrank-

vorderkante 44 mm beträgt.

Mit der unteren Scharnierabdeckung (im

Beipack) können Sie sicherstellen, dass

der Abstand zwischen dem Gerät und

dem Küchenmöbel richtig ist.

Achten Sie darauf, dass der Abstand zwi-

schen dem Gerät und dem Schrank 4

Öffnen Sie die Tür. Stecken Sie die unte-

re Scharnierabdeckung auf.

DEUTSCH 59I I Befestigen Sie das Gerät mit 4 Schrau-

ben in der Einbaunische.

Entfernen Sie das entsprechende Teil

aus der Scharnierabdeckung (E). Achten

Sie darauf, im Falle eines rechten Schar-

niers Teil DX bzw. bei einem gegenüber-

liegenden Scharnier Teil SX zu entfer-

E E D C Setzen Sie die beiliegenden Abdeckkap-

pen (C, D) in die Befestigungs- und

Scharnierlöcher ein.

Stecken Sie die Scharnierabdeckungen

(E) auf das Scharnier auf.

www.aeg.comTrennen Sie die Teile (Ha), (Hb), (Hc) und

Montieren Sie die Führungsschiene (Ha)

an der Innenseite der Tür des Küchen-

Drücken Sie das Teil (Hc) auf das Teil

Öffnen Sie die Gerätetür und die Möbel-

türe in einem Winkel von 90°.

Setzen Sie das Führungsstück (Hb) in die

Führungsschiene (Ha) ein.

Halten Sie die Gerätetür an die Tür des

Küchenmöbels, und markieren Sie die

Nehmen Sie die Halterungen wieder ab.

Markieren Sie 8 mm ab der Türaußen-

kante die Stelle, an der der Nagel (K)

eingesetzt werden muss.

Setzen Sie das Führungsstück erneut auf

die Führungsschiene und schrauben Sie

es mit den mitgelieferten Schrauben

Richten Sie die Tür des Einbaumöbels

und die Gerätetür mit dem Führungs-

Drücken Sie Abdeckung (Hd) auf das

Führen Sie eine Endkontrolle durch, um

sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen sicher am Gerät

• Die Tür korrekt öffnet und schließt.

8. GERÄUSCHE Während das Gerät in Betrieb ist, entste-

hen bestimmte Geräusche (Kompressor

Spannung 230-240 V Frequenz 50 Hz

Die technischen Daten befinden sich auf

dem Typenschild im Innern des Gerätes

auf der linken Seite sowie auf der Ener-

10. UMWELTTIPPS Recyceln Sie Materialien mit dem

Verpackung in den entsprechenden

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol

mit dem Hausmüll. Bringen Sie das

Gerät zu Ihrer örtlichen Sammelstelle

oder wenden Sie sich an Ihr
