MODE D'EMPLOI Santo K 7 10 037I AEG

Notice d'utilisation Réfrigérateur

Environmental concerns

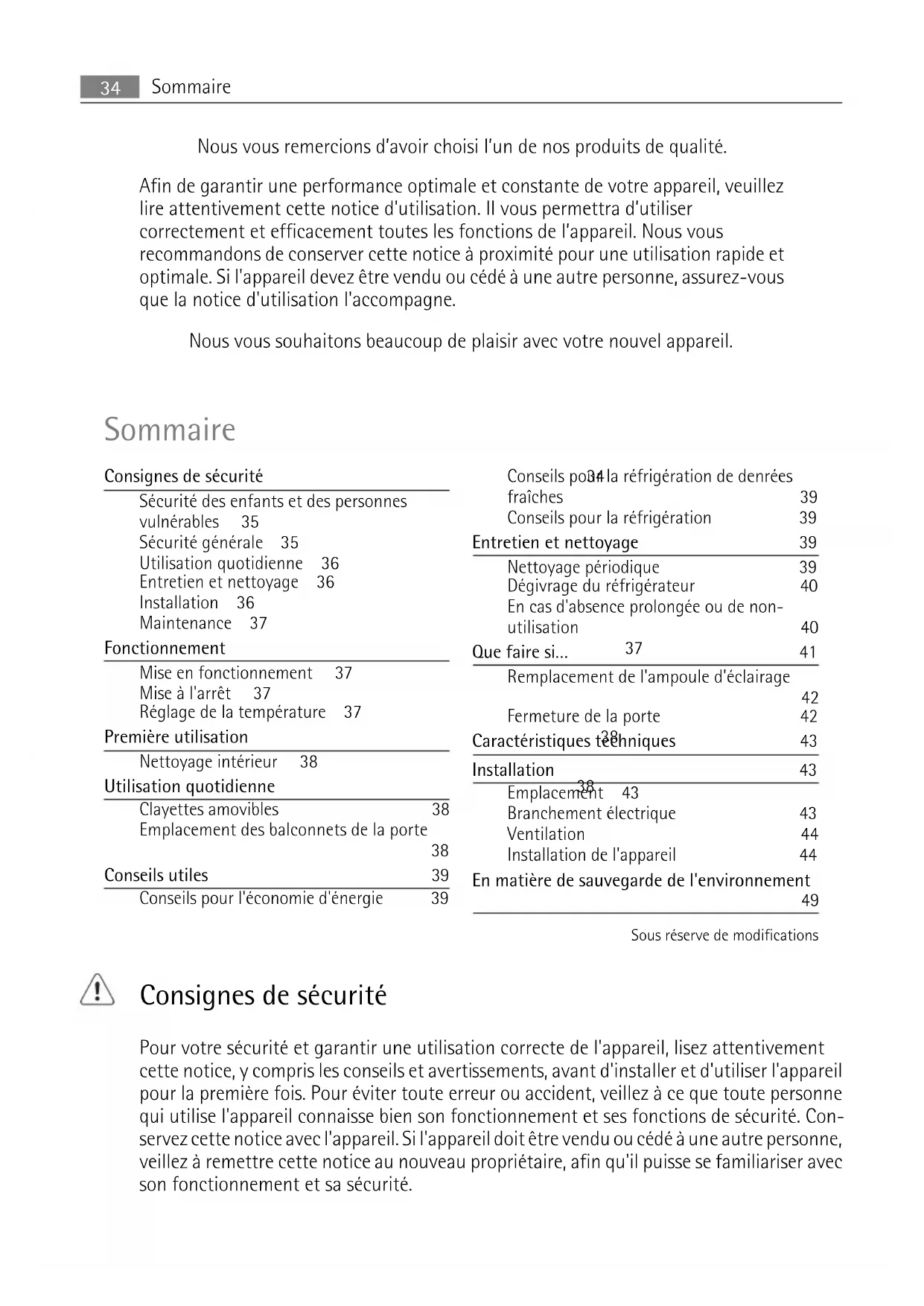

33Nous vous remercions d’avoir choisi l’un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez

lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser

correctement et efficacement toutes les fonctions de l’appareil. Nous vous

recommandons de conserver cette notice à proximité pour une utilisation rapide et

optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous

que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Consignes de sécurité 34

Sécurité des enfants et des personnes

Sécurité générale 35

Utilisation quotidienne 36

Entretien et nettoyage 36

Mise en fonctionnement 37

Réglage de la température 37

Première utilisation 38

Nettoyage intérieur 38

Utilisation quotidienne 38

Clayettes amovibles 38

Emplacement des balconnets de la porte

Conseils pour l'économie d'énergie 39

Conseils pour la réfrigération de denrées

Conseils pour la réfrigération 39

Entretien et nettoyage 39

Nettoyage périodique 39

Dégivrage du réfrigérateur 40

En cas d'absence prolongée ou de non-

Remplacement de l'ampoule d'éclairage

Fermeture de la porte 42

Caractéristiques techniques 43

Branchement électrique 43

Installation de l'appareil 44

En matière de sauvegarde de l'environnement

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement

cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne,

veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec

son fonctionnement et sa sécurité.

SommairePour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité

figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance

ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au

ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter

que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous

en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre

ainsi leur vie en danger.

ATTENTION Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation des aliments et à un usage do-

mestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'au-

tres buts que celui pour lequel il a été conçu.

• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou

autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil.

• Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques,

mélangeurs ou sèche cheveux) à l'intérieur de votre appareil.

• N'endommagez pas le circuit de refroidissement.

• Conformément au règlement UTE-C-73-997 de juillet 2006, seules les personnes ayant

reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet

appareil qui contient des hydrocarbures. Ce gaz est néanmoins inflammable.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie

du circuit n'est endommagée.

Si un composant du circuit réfrigérant est endommagé :

– évitez les flammes nues (briquet) et toute autre source d'allumage (étincelles)

– aérez la pièce dans laquelle se trouve l'appareil

Consignes de sécurité

35• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Un

cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/

ou d'électrocutions.

AVERTISSEMENT Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être rem-

placés par un électricien qualifié.

1. N'utilisez pas de rallonge au niveau du câble d'alimentation.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil.

Une prise de courant endommagée peut s'échauffer et causer un incendie.

3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.

4. Ne tirez pas sur le câble d'alimentation.

5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise

murale. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées ou les produits congelés ; la

température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un

arrachement de la peau.

• Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Respectez scrupuleusement les recommandations de conservation. Consultez les cha-

pitres correspondants dans cette notice d'utilisation.

Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès

à la prise, coupez le courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti-

ment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera

au fond du compartiment réfrigérateur.

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions

fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

7) si l'appareil en est équipé

Consignes de sécurité• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou

rayons solaires trop intenses).

•Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé,

exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri-

buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflam-

mables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles

auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment

au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "0".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

8) Si un branchement sur le réseau d'eau est prévu

37• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante

est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime

continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure

à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une tem-

pérature plus élevée de façon à permettre un dégivrage automatique et, par conséquent,

des économies de courant.

Première utilisation

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires

internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer

Utilisation quotidienne

Les parois du réfrigérateur sont équipées d'une

série de glissières pour que les clayettes puissent

être placées en fonction des besoins.

Pour exploiter au mieux l'espace, vous pouvez pla-

cer les demi-clayettes avant au dessus des clay-

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent

être positionnés à différentes hauteurs.

Première utilisationConseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le thermostat est réglé sur Max et l'appareil est

plein. Il est possible que le compresseur fonctionne en régime continu, d'où un risque de

formation excessive de givre sur l'évaporateur. Pour éviter cet inconvénient, placez le

thermostat sur une position moins élevée de façon à permettre un dégivrage automa-

tique et, par conséquent, des économies de courant.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfri-

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la

tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les

soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le

moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont

pas correctement emballés.

Entretien et nettoyage

débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re-

charge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute

accumulation de déchets.

• rincez et séchez soigneusement.

39Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net-

toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec

une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et

permet des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des

produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans

cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi-

tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à

chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est col-

lectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur,

d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice

d'écoulement de la gouttière d'évacuation de l'eau

de dégivrage située au milieu du compartiment

réfrigérateur pour empêcher l'eau de déborder et

de couler sur les aliments qui se trouvent à l'inté-

rieur. Nettoyez l'orifice d'écoulement de l'eau de

dégivrage avec le bâtonnet spécial se trouvant

déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

débranchez l'appareil

• retirez tous les aliments

et nettoyez l'appareil et tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréa-

9) si cela est prévu.

Entretien et nettoyageSi, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier

régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de

AVERTISSEMENT Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusive-

ment confiée à un électricien qualifié ou une personne compétente.

Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont nor-

Anomalie Cause possible Solution

L'appareil ne fonctionne

pas. La lampe ne fonc-

L'appareil est à l'arrêt. Mettez l'appareil en marche.

La fiche n'est pas correctement

branchée sur la prise.

Branchez correctement la fiche

Le courant n'arrive pas à l'appa-

reil. La prise n'est pas alimentée.

Branchez un autre appareil élec-

trique sur la prise.

Faites appel à un électricien qua-

L'ampoule ne fonctionne

L'ampoule est défectueuse. Consultez le paragraphe "Rem-

placement de l'ampoule d'éclai-

Le compresseur fonction-

La température n'est pas bien

Choisissez une température plus

La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte

plus longtemps que nécessaire.

La température du produit est

Laissez la température du produit

rejoindre la température ambian-

te avant de le stocker.

La température ambiante est

Abaissez la température de la piè-

De l'eau coule sur la pla-

que arrière du réfrigéra-

Pendant le dégivrage automati-

que, le givre fond sur la plaque

Ce phénomène est normal.

De l'eau coule dans le ré-

L'orifice d'écoulement de l'eau

41Anomalie Cause possible Solution

Des produits empêchent que

l'eau coule dans le réservoir

Assurez-vous que les produits ne

touchent pas la plaque arrière.

De l'eau coule sur le sol.

L'eau de dégivrage ne coule pas

dans le plateau d'évaporation si-

tuée au dessus du compresseur.

Fixez le tuyau de sortie de l'eau au

plateau d'évaporation.

La température de l'ap-

pareil est trop basse.

Le bouton du thermostat n'est

Choisissez une température plus

La température de l'ap-

pareil est trop élevée

Le bouton du thermostat n'est

Choisissez une température plus

La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-

La température du produit est

Laissez la température du produit

rejoindre la température ambian-

te avant de le stocker.

Trop de produits ont été intro-

Introduisez moins de produits en

Il n'y a aucune circulation d'air

froid dans l'appareil.

Assurez-vous qu'il y ait une cir-

culation d'air froid dans l'appareil.

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modèle sem-

blable de même puissance (la puissance

maximale est indiquée sur le diffuseur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Que faire si…Caractéristiques techniques

Dimensions de la niche d'en-

Les données techniques figurent sur la plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette d'énergie.

AVERTISSEMENT Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-

ci inutilisable de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur

La prise de l'appareil doit être facilement accessible après son installation.

Installez cet appareil à un endroit où la température ambiante correspond à la classe cli-

matique indiquée sur la plaque signalétique de l'appareil :

Classe climatique Température ambiante

SN +10°C à + 32°C N +16°C à + 32°C ST +16°C à +38°C T +16°C à +43°C Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil

sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un

électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Caractéristiques techniques

43Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre

à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :

1. Dévissez et enlevez le pivot supérieur.

2. Enlevez la porte.

3. Enlevez l'entretoise.

4. À l'aide d'une clé, desserrez la tige supé-

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

La circulation d'air derrière l'appareil doit être suf-

Installation de l'appareil

ATTENTION Veillez à ce que le cordon d'alimentation soit accessible après avoir installé l'appareil.

InstallationProcédez comme suit :

1. Appliquez la bande isolante adhésive sur

l'appareil comme indiqué dans la figure.

2. Installez l'appareil dans la niche.

Poussez l'appareil dans le sens de la flè-

che (1) jusqu'à ce que le cache supérieur

bute contre le meuble de cuisine.

Poussez l'appareil dans le sens de la flè-

che (2) contre le placard sur le côté op-

posé de la charnière.

3. Ajustez l'appareil dans la niche.

Veillez à laisser un espace de 44 mm en-

tre l'appareil et le bord avant du placard.

Le cache charnière inférieure (dans le sac

d'accessoires) sert à maintenir la bonne

distance entre l'appareil et le meuble de

Laissez un espace de 4 mm entre l'ap-

pareil et le placard.

Ouvrez la porte. Placez le cache char-

454. Fixez l'appareil à la niche à l'aide de 4 vis.

5. Enlevez la partie correspondante du ca-

che charnière (E). Veillez à enlever la

partie DX, s'il s'agit de la charnière de

droite, la partie SX dans le cas contraire.

6. Fixez les caches (C, D) aux éléments de

fixation et aux orifices de la charnière.

Fixez les caches charnière (E) à la char-

Installation7. Détachez les pièces (Ha), (Hb), (Hc) et

8. Installez la pièce Ha sur la face intérieure

de la porte du meuble de cuisine.

9. Poussez la pièce (Hc) sur la pièce (Ha).

4710. Ouvrez la porte de l'appareil et la porte

du meuble de cuisine à 90°.

Insérez le petit carré (Hb) dans la glissière

Unissez la porte de l'appareil et la porte

du meuble et marquez les trous.

11. Sortez les supports et plantez le clou (K)

à 8 mm du bord extérieur de la porte.

12. Placez de nouveau le petit carré sur la

glissière et fixez-le avec les vis fournies.

Alignez la porte du meuble de cuisine et

la porte de l'appareil en ajustant la pièce

Installation13. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez enfin que :

• Toutes les vis sont serrées.

• La bande isolante est fermement fixée à

• La porte ouvre et ferme correctement.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où vous avez effectué l'achat.

En matière de sauvegarde de l'environnement

onderste scharnier op de juiste plek.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin
