Tipo de produto	Placa de cozedura vitrocerâmica com zonas radiantes
Marca	Fagor
Modelo	2VFT320AX
Número de zonas	4 (incluindo uma zona dupla/tripla e uma zona grande/chata)
Tipo de comandos	Comandos táteis com barra deslizante e teclas +/-, relógio integrado
Alimentação elétrica	220-240 V ~ 50/60 Hz (preparado para 230 V~)
Potência total	6,8 kW (para modelo 60 cm)
Funções principais	Aquecimento rápido, temporizador programável, bloqueio dos comandos, indicação de calor residual (H)
Zona dupla/tripla	Ativação por tecla dedicada para alargar a zona de cozedura
Zona grande/chata	Zona oval/alongada para recipientes de forma especial
Temporizador	Ajuste do tempo de cozedura até 99 minutos, desligamento automático da zona programado
Segurança	Desligamento automático em caso de transbordo, esquecimento ou objeto nas teclas; limitador de temperatura por zona; segurança crianças por bloqueio
Indicação de calor residual	Indicação H após utilização, mesmo após corte de corrente (não garantido)
Manutenção e limpeza	Limpeza semanal com produto especial para vitrocerâmica (recomendado VITROCLEN); espátula para sujidade incrustada
Recipientes recomendados	Aço inoxidável, cerâmica, ferro fundido esmaltado; evitar alumínio exceto se fundo inox
Dimensões (L x P)	Aproximadamente 590 x 520 mm (padrão 60 cm)
Instalação	Embutimento em bancada, fixação por clipes; requer corte omnipolar
Ligação elétrica	A realizar por um instalador autorizado; cabo de 5 fios fornecido
Conformidade	Diretivas europeias 73/23/CEE e 89/336/CEE

Perguntas frequentes - 2VFT320AX FAGOR

Como ligar a placa de cozedura?

Prima a tecla ① durante 3 segundos. Os indicadores das zonas de cozedura acendem. Se a segurança crianças estiver ativada, desative-a primeiro premindo a tecla de bloqueio (2.13) durante 3 segundos.

Como ajustar a potência de uma zona?

Selecione a zona premindo a sua tecla, depois deslize o dedo na barra deslizante ou use as teclas + e - para ajustar a potência de 1 a 9.

Como usar a zona dupla ou tripla?

Após selecionar a potência, prima a tecla da zona dupla/tripla. Um toque ativa a dupla, um segundo toque ativa a tripla. Para desativar, prima novamente a mesma tecla.

Como ajustar o temporizador de cozedura?

Ative a zona e ajuste a potência. De seguida, prima a tecla L (modelos abc) ou a tecla + do relógio (outros modelos). Use + e - para definir o tempo (máx 99 min). Após 5 segundos, o tempo é validado. Para cancelar, prima simultaneamente + e - (modelos abc) ou ajuste o tempo para 00.

O que fazer se a placa de cozedura não ligar?

Verifique se a alimentação elétrica está ligada e se o disjuntor não disparou. Certifique-se de que a segurança crianças não está ativada (prima a tecla de bloqueio 3 segundos). Se o problema persistir, contacte o serviço de assistência técnica.

Como limpar a vitrocerâmica?

Limpe a superfície arrefecida com um pano húmido e água com sabão. Uma vez por semana, use um produto especial para vitrocerâmica (ex. VITROCLEN). Para sujidade incrustada, use uma espátula especial, tendo cuidado para não riscar a placa.

O que significa o símbolo H no display?

O símbolo H indica que a zona de cozedura ainda está quente (calor residual). Não toque nesta zona para evitar queimaduras. Atenção: após uma falha de corrente, a indicação H pode não aparecer.

Como ativar a segurança crianças?

Prima a tecla de bloqueio (geralmente um cadeado) durante 3 segundos. Os comandos são então bloqueados. Para desativar, repita a mesma operação.

Que recipientes usar nesta placa de cozedura?

Use recipientes de fundo plano e seco, de preferência em aço inoxidável, cerâmica ou ferro fundido esmaltado. Evite alumínio (exceto se fundo inox) e recipientes de cobre. O diâmetro deve ser pelo menos igual ao da zona.

O que fazer em caso de fissura na vitrocerâmica?

Desligue imediatamente o aparelho para evitar choques elétricos. Não use mais a placa de cozedura e contacte o serviço de assistência técnica para substituir a placa.

MANUAL DE UTILIZADOR 2VFT320AX FAGOR

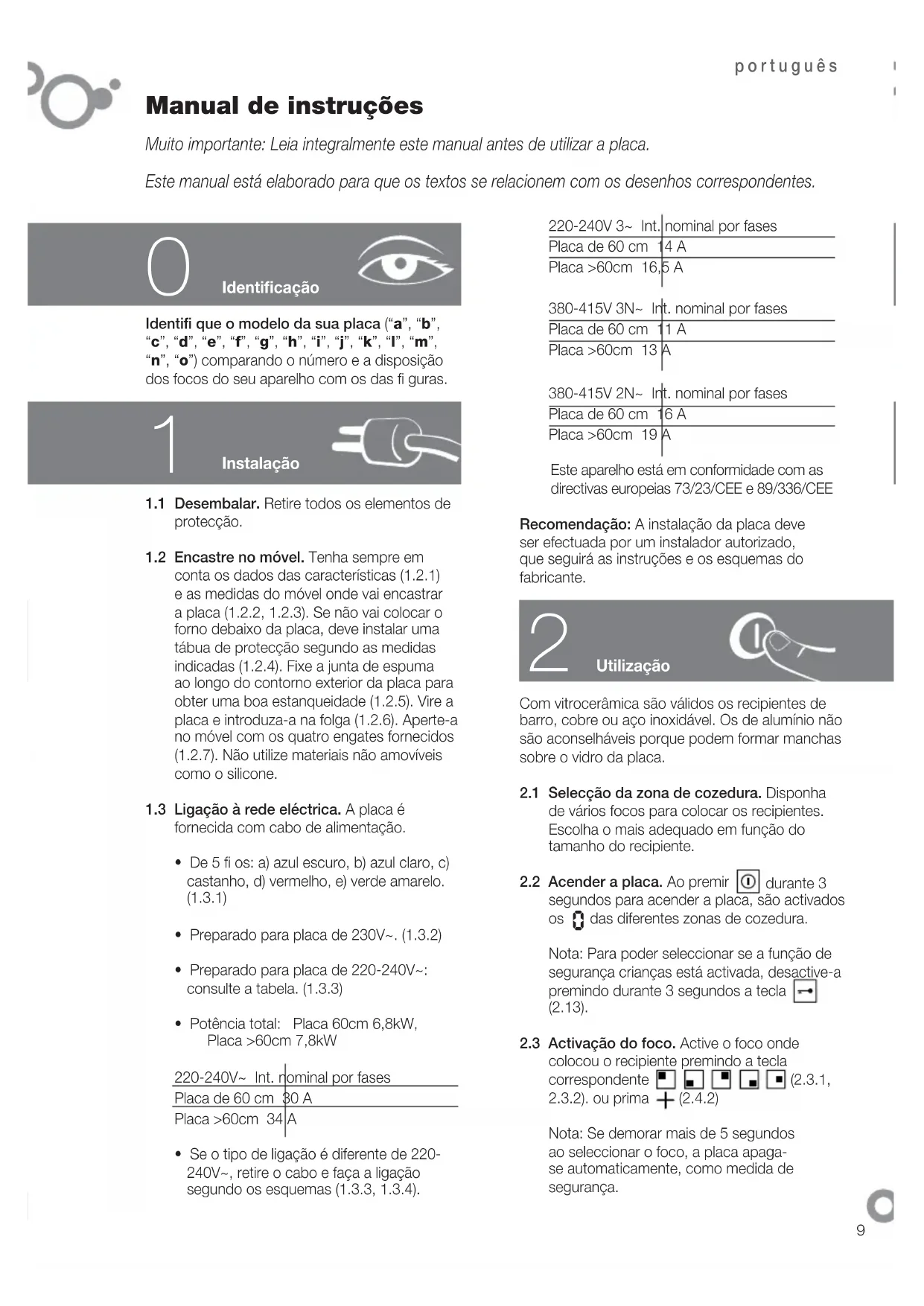

Manual de instruções

Muito importante: Leia integralmente este manual antes de utilizar a placa.

Este manual foi elaborado para que os textos se relacionem com os desenhos correspondentes.

Identificação

Identifique o modelo da sua placa (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o") comparando o número e a disposição dos focos do seu aparelho com os das figuras.

1 Instalação

1.1 Desembalar. Retire todos os elementos de proteção. 1.2 Encastre no móvel. Tenha sempre em conta os dados das características (1.2.1) e as medidas do móvel onde vai encastrar a placa (1.2.2, 1.2.3). Se não vai colocar o forno debaixo da placa, deve instalar uma tábua de proteção segundo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da placa para obter uma boa estanqueidade (1.2.5). Vire a placa e introduza-a na folga (1.2.6). Aperte-a no móvel com os quatro engates fornecidos (1.2.7). Não utilize materiais não amovíveis como o silicone. 1.3 Ligação à rede elétrica. A placa é fornecida com cabo de alimentação.

• De 5 fios: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde amarelo. (1.3.1) Preparado para placa de 230V~ (1.3.2)
• Preparado para placa de 220-240V~ consulte a tabela. (1.3.3)
• Potência total: Placa 60cm 6,8kW, Placa >60cm 7,8kW

• Se o tipo de ligação é diferente de 220-240V~, retire o cabo e faça a ligação segundo os esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Recomendação: A instalação da placa deve ser efectuada por um instalador autorizado, que seguirá as instruções e os esquemas do fabricante.

Utilização

Com vitrocerâmica são válidos os recipientes de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.1 Selecção da zona de cozedura. Disponha de vários focos para colocar os recipientes. Escolha o mais adequado em função do tamanho do recipiente. 2.2 Acender a placa. Ao premir durante 3 segundos para acender a placa, são activados os das diferentes zonas de cozedura.

Nota: Para poder selecionar se a função de segurança para crianças está ativada, desative-a premindo durante 3 segundos a tecla (2.13).

2.3 Ativação do foco. Ative o foco onde colocou o recipiente premindo a tecla correspondente (2.3.1, 2.3.2) ou prima + (2.4.2).

Nota: Se demorar mais de 5 segundos ao selecionar o foco, a placa apaga-se automaticamente, como medida de segurança.

2.4 Seleção da potência. Ajuste-a deslizando o dedo pela barra (2.4.1) ou premindo + ou - (2.4.2, 2.4.3).

FOCOS ESPECIAIS

2.5 Foco duplo, Foco triplo. Depois de ter selecionado a potência, prima e ative o foco duplo (2.5.1, 2.5.3). Se premir de novo (2.5.2) ou (2.5.4) ative o foco triplo. Para anular prima ( , , , ) 2.6 Foco fonte. Pode utilizar este foco circular ou conjuntamente, como foco fonte. Prima para o ativar e prima-o de novo para o desativar.

Recomendação: Nos modelos com focos a halogéneo, a luz é tão intensa que se aconselha a não olhar fixamente quando estiver em funcionamento sem o recipiente.

FUNÇÕES DO TEMPO

2.7 Introduzir a hora. Ao ligar a placa, os dígitos do relógio piscam e marcam as 12.00 (2.7.1). Ajuste a hora com as teclas + , (2.7.2). Faça a mesma operação de cada vez que se desligue ou haja um corte de energia elétrica.

Para alterar a hora prima durante 5 segundos a tecla (2.7.3). A hora começará a piscar e ouvirá um sinal sonoro, ajuste-a com as teclas +, -

2.8 Seleção do tempo.

Modelos abc: Uma vez ativado um foco e selecionada a potência, tem 5 segundos a piscar para premir a tecla L. Selecione o tempo necessário premindo + (2.8.2). Após cinco segundos o tempo é validado e serão visualizados a hora e um ponto luminoso abaixo do ícone do foco temporizado (2.8.3). Para modificar ou ver o tempo restante, prima o ícone do foco temporizado (2.8.4). Para anular a programação prima as teclas + , - simultaneamente (2.8.5).

Modelos dfghkmo: Uma vez ativado um foco e selecionada a potência, prima a tecla + no relógio. Aparece 0 e um em cada foco (2.8.6). Prima + do foco a temporizar e piscará (2.8.7). Selecione o tempo com + , no relógio (2.8.8).

Após 5 segundos o tempo é validado e serão visualizados alternadamente a potência e no foco temporizado. Passado esse tempo será emitido um sinal sonoro e piscará. Para anular a temporização prima - no ícone até visualizar .

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Modelo e: Uma vez ativado um foco e selecionada a potência, prima de novo a tecla de seleção do foco a temporizar, aparece um ponto (2.8.11). Selecione o tempo com + ou - (2.8.12) e valide premindo de novo a tecla do foco temporizado (2.8.13). A potência será visualizada com um ponto que indica que o foco está temporizado. Um sinal sonoro e uma indentação avisam que o tempo foi concluído (2.8.14). Prima uma tecla qualquer e o sinal sonoro desaparecerá.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Considerações sobre a temporização: Se o nível de potência é 9, o tempo máximo a temporizar será de 60 min. Se é inferior ao máximo, poderá ser 99 min.

Uma vez concluído o tempo, o alarme soará enquanto não premir nenhuma tecla.

FUNÇÕES DE PROGRAMAÇÃO

2.9 Aquecimento rápido. Alcance rapidamente a temperatura máxima para passar automaticamente para a temperatura de manutenção.

Modelos abc: Ative um foco e coloque a barra na potência máxima. Prima I e aparece um R no visor do foco selecionado (2.9.1). Tem 5 segundos para selecionar o nível desejado, recomenda-se que esteja entre os níveis 3 e 6 (2.9.2). Após cinco segundos, o aquecimento rápido é validado e serão visualizados R e a potência alternadamente. Alcançada a temperatura máxima, desaparece R restando a potência de manutenção. O foco continuará a funcionar convencionalmente. Se deseja cancelar o aquecimento rápido, prima o ícone do foco programado e selecione uma nova potência.

Modelos dfghjklmo: Selecione um foco e coloque-o na potência máxima premindo + até visualizar um 9 e um ponto 9. (2.9.3). Regule a potência premindo - recomendam-se os níveis 3 a 6 (2.9.4). Após 5 segundos, o aquecimento rápido é validado e será visualizada a potência seguida de um ponto (2.9.5). Alcançada a temperatura máxima, o ponto decimal desaparece e o foco continua a funcionar convencionalmente. Para cancelar a função, prima a tecla do foco programado e selecione uma nova potência.

2.10 Vidro com botões. Assegure-se de que o foco que vai acionar corresponde ao foco que quer utilizar (2.10.1). Rode o botão para a posição desejada e acender-se-á a luz piloto de funcionamento (2.10.2) que também assinala o calor residual quando o foco se apaga.

Nos modelos com foco duplo ou foco fonte, rodando o botão para a esquerda é regulada uma parte do foco e rodando o botão para a direita é regulado o foco inteiro (2.10.3).

2.11 Apagar o fogo. Selecione a potência do foco que deseja apagar.

2.12 Calor residual. Depois de utilizar os focos, eles mantêm-se quentes durante um tempo que varia em função da potência selecionada e é visualizado um H ou um ponto nos focos não quentes. Não toque nesses focos, corre o risco de se queimar.

Atenção: Se se produzir um corte de corrente elétrica, ao ser restabelecida de novo, a indicação H não será visualizada estando ainda quente a zona de cozedura. Tenha em conta esta circunstância.

2.13 Função bloqueio. Para evitar o manuseamento por parte das crianças. Mantenha premida durante 3 segundos a tecla → e ativar o bloqueio. Para o desbloquear repita a operação.

Recomendações:

Evite golpes dos recipientes sobre o cristal. - Os recipientes de alumínio não são aconselháveis, pois poderiam formar manchas sobre o vidro, a não ser que tenham um fundo com proteção em aço inoxidável.

• Os focos de calor não devem funcionar sem recipiente.
• A base do recipiente tem de ser plana e estar seca.
• Certifique-se de que os diâmetros dos recipientes sejam maiores ou iguais ao foco a utilizar e centre-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar o vidro.
• Utilize o aparelho só para a preparação de alimentos. Não utilize a placa como mesa de trabalho.
• Não despeje água fria diretamente na placa quando estiver quente.

Atenção: O funcionamento descontínuo das zonas de cozedura não é uma avaria. Funcionam nos períodos de ligar e desligar mais ou menos longos em função da potência desejada.

3

Manutenção e limpeza

• Não utilize um vaporizador para limpar.
• Limpe a fundo a superfície da sua placa quando tiver arrefecido. Não utilize produtos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez por mês, limpe a fundo com produtos especializados para vitrocerâmica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placa em vitrocerâmica.
• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).
• Se por descuido queimar açúcar, elementos açucarados ou plástico sobre a placa, elimine-os o quanto antes com um raspador ainda quente. Se não o fizer, pode deixar manchas permanentes.
• Utilize a lâmina do raspador em bom estado, substitua-a no caso de aparecer uma deterioração.

Segurança

• O circuito da rede que alimenta a placa deve ter um interruptor de corte omnipolar de pelo menos 3 mm de distância entre os contactos.
• A instalação da placa deve ser efectuada por um instalador autorizado que seguirá as instruções e os esquemas dos fabricantes.
• A instalação deve estar regulada para a potência máxima indicada na placa de características e a tomada de corrente com a tomada de terra regularizadas.
• Se o cabo estiver danificado, deve ser substituído pelo seu serviço de pós-venda ou pessoal igualmente qualificado com o fim de evitar um acidente.
• O fogão está equipado com um limitador de temperatura inferior que desliga o fogão no caso de aquecimento excessivo da placa.
• Após cada utilização, desligue o fogão através do seu controlo.
• Se a superfície do vidro se quebrar ou partir, desligue de imediato o aparelho da rede eléctrica para evitar um possível choque eléctrico. Não utilize a placa até substituir o vidro (4.1.1).
• No caso de transbordarem líquidos sobre as teclas de funções, a placa é interrompida e emite um sinal sonoro (4.1.2).
• Se mantiver premido algum sensor durante muito tempo ou houver algum objecto que esteja a activar os sensores, a placa é interrompida e emite um sinal sonoro (4.1.3).
• Não coloque recipientes com óleo quente sobre os sensores, pode queimar-se ao premi-los (4.1.3).
• Mantenha afastadas as crianças (ECas), as superfícies de aquecimento podem aquecer excessivamente durante o seu funcionamento. Utilize o Sistema de bloqueio para evitar que possam brincar com os botões.
• Este aparelho não se destina a ser utilizado por pessoas com capacidades reduzidas.
• Permaneça sempre por perto ao cozinhar pratos ou alimentos com gordura ou óleo. O calor excessivo pode fazer com que se inflamem.
• Se a placa está instalada em cima de um balcão, não deverão ser guardados objetos inflamáveis.

Meio ambiente

A placa foi elaborada a pensar na conservação do meio ambiente.

Respeito pelo meio ambiente. Use as potências adequadas para cada cozedura e selecione os recipientes de tamanho adequado para as quantidades dos alimentos que vão ser preparados. Quando o fundo do recipiente e o diâmetro da zona de cozedura têm o mesmo tamanho, a transmissão de calor é ótima.

Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para usar o calor residual acumulado. Deste modo poupará energia.

Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporação.

Gestão de resíduos de aparelhos elétricos e eletrónicos.

Não elimine os aparelhos misturando-os com resíduos domésticos gerais.

Deposite a sua placa num centro especial de recolha.

A reciclagem de eletrodomésticos evita consequências negativas para a saúde e o meio ambiente e permite poupar energia e recursos.

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.

Manual de Instruções
