Tipo de produto	Placa de cociña vitrocerámica con queimadores radiantes
Marca	Fagor
Modelo	2VFT320AX
Número de queimadores	4 (incluíndo un queimador dobre/triplo e un queimador grande e plano)
Tipo de mandos	Mandos táctiles con barra de deslizamento e teclas +/-, reloxo integrado
Alimentación eléctrica	220-240 V ~ 50/60 Hz (preparado para 230 V~)
Potencia total	6,8 kW (para modelo de 60 cm)
Funcións principais	Quecemento rápido, temporizador programable, bloqueo dos mandos, indicación de calor residual (H)
Queimador dobre/triplo	Activación por tecla dedicada para estender a zona de cocción
Queimador grande e plano	Zona ovalada/alongada para recipientes de forma especial
Temporizador	Axuste do tempo de cocción ata 99 minutos, parada automática do queimador programado
Seguridade	Parada automática en caso de rebordamento, esquecemento ou obxecto sobre as teclas; limitador de temperatura por zona; seguridade infantil por bloqueo
Indicación de calor residual	Visualización de H despois do uso, mesmo despois de corte de corrente (non garantido)
Mantemento e limpeza	Limpeza semanal con produto especial para vitrocerámica (recomendado VITROCLEN); raspador para sucidade incrustada
Recipientes recomendados	Aceiro inoxidable, cerámica, ferro fundido esmaltado; evitar o aluminio salvo se o fondo é de aceiro inoxidable
Dimensións (L x P)	Aproximadamente 590 x 520 mm (estándar 60 cm)
Instalación	Empotramento no plano de traballo, fixación con pinzas; require un corte omnipolar
Conexión eléctrica	Realizar por un instalador autorizado; cable de 5 fíos incluído
Conformidade	Directivas europeas 73/23/CEE e 89/336/CEE

Preguntas frecuentes - 2VFT320AX FAGOR

Como acender a placa de cociña?

Prema na tecla ① durante 3 segundos. Os indicadores das zonas de cocción acéndense. Se a seguridade infantil está activada, desactívea primeiro premendo na tecla de bloqueo (2.13) durante 3 segundos.

Como axustar a potencia dun queimador?

Seleccione o queimador premendo na súa tecla, despois deslice o dedo sobre a barra de deslizamento ou use as teclas + e - para axustar a potencia de 1 a 9.

Como usar o queimador dobre ou triplo?

Despois de seleccionar a potencia, prema na tecla do queimador dobre/triplo. Unha pulsación activa o dobre, unha segunda activa o triplo. Para desactivar, prema de novo na mesma tecla.

Como axustar o temporizador de cocción?

Active o queimador e axuste a potencia. Despois, prema na tecla L (modelos abc) ou na tecla + do reloxo (outros modelos). Use + e - para definir o tempo (máx 99 min). Despois de 5 segundos, o tempo é validado. Para cancelar, prema simultaneamente en + e - (modelos abc) ou axuste o tempo a 00.

Que facer se a placa de cociña non acende?

Verifique que a alimentación eléctrica está conectada e que o disxuntor non saltou. Asegúrese de que a seguridade infantil non está activada (prema na tecla de bloqueo 3 segundos). Se o problema persiste, contacte co servizo posvenda.

Como limpar a vitrocerámica?

Limpe a superficie arrefriada cun pano húmido e auga con xabón. Unha vez por semana, use un produto especial para vitrocerámica (ex. VITROCLEN). Para sucidade incrustada, use un raspador especial coidando de non riscar a placa.

Que significa o símbolo H na pantalla?

O símbolo H indica que a zona de cocción aínda está quente (calor residual). Non toque esta zona para evitar queimaduras. Atención: despois dun corte de corrente, a indicación H pode non mostrarse.

Como activar a seguridade infantil?

Prema na tecla de bloqueo (xeralmente un cadeado) durante 3 segundos. Os mandos quedan bloqueados. Para desactivar, repita a mesma operación.

Que recipientes usar nesta placa de cociña?

Use recipientes con fondo plano e seco, preferiblemente de aceiro inoxidable, cerámica ou ferro fundido esmaltado. Evite o aluminio (salvo se o fondo é de aceiro inoxidable) e os recipientes de cobre. O diámetro debe ser polo menos igual ao do queimador.

Que facer en caso de fisura na vitrocerámica?

Desconecte inmediatamente o aparato para evitar descargas eléctricas. Non utilice máis a placa de cociña e contacte co servizo posvenda para que substitúan a placa.

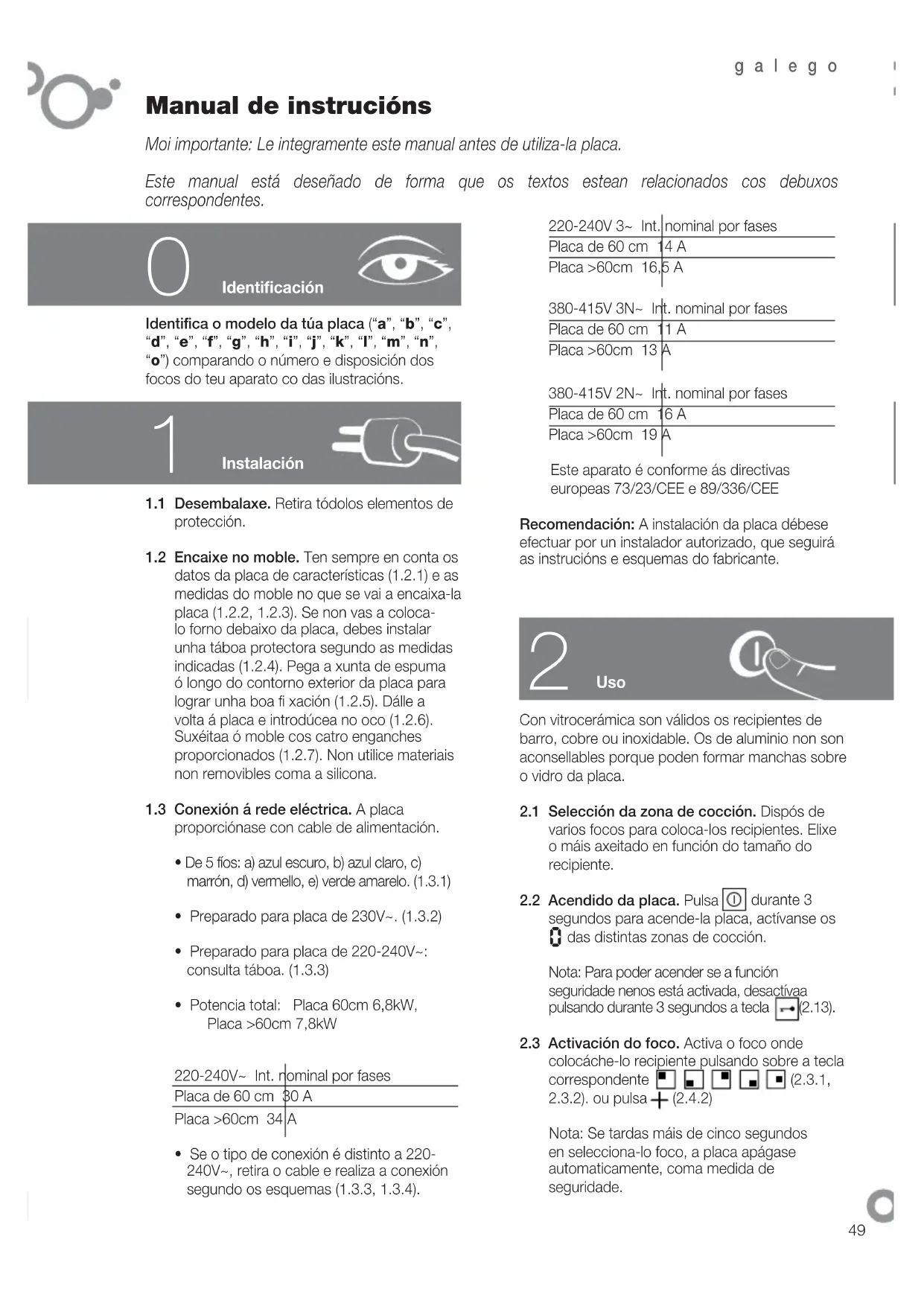

MANUAL DE USUARIO 2VFT320AX FAGOR

1.1 Desembalaxe. Retira todos os elementos de protección. 1.2 Encaixe no moble. Ten sempre en conta os datos da placa de características (1.2.1) e as medidas do moble no que se vai encaixar a placa (1.2.2, 1.2.3). Se non vas colocar o forno debaixo da placa, debes instalar un taboleiro protector segundo as medidas indicadas (1.2.4). Pega a xunta de espuma ao longo do contorno exterior da placa para lograr unha boa fixación (1.2.5). Dálle a volta á placa e introdúcea no oco (1.2.6). Suxeita ao moble cos catro enganches proporcionados (1.2.7). Non utilices materiais non removibles coma a silicona. 1.3 Conexión á rede eléctrica. A placa proporciónase con cable de alimentación.

Modelos dfghkmo: Unha vez activado un foco e seleccionada a potencia, pulsa a tecla + sobre o reloxo. Aparece 00 e unha en cada foco (2.8.6). Pulsa + do foco que se vai temporizar e escintilará (2.8.7). Selecciona o tempo con +

sobre o reloxo (2.8.8). Tras cinco segundos, o tempo queda validado e visualizarase de forma alternada a potencia e no foco temporizado. Transcorrido o tempo emitirase un sinal acústico e escintilará. Para anular a temporización pulsa — sobre a icona ata visualizar.

Nota: O temporizador apagarase automaticamente se tardas máis de 10 segundos en seleccionar o tempo.

Modelo e: Unha vez activado un foco e seleccionada a potencia, pulsa de novo a tecla de selección do foco que se vai temporizar, aparece unha. (2.8.11). Selecciona o tempo con +, (2.8.12) e valídao pulsando de novo a tecla do foco temporizado (2.8.13). A potencia visualizarase cun punto que indica que o foco está temporizado. Un sinal acústico e unha indicación - advirten que o tempo concluíu (2.8.14). Pulsa calquera tecla e o sinal acústico desaparecerá.

Nota: O temporizador apagarase automaticamente se tardas máis de 10 segundos en seleccionar o tempo.

Nos modelos con foco dobre ou foco fonte, xirando o mando á esquerda, regúlase unha parte do foco e xirando o mando á dereita, regúlase o foco enteiro (2.10.3).

2.11 Apagado do foco. Selecciona a potencia do foco que desexas apagar. 2.12 Calor residual. Despois de utilizar a placa, os focos mantéñense quentes por un tempo que varía en función da potencia seleccionada e visualízase unha H ou un punto nos focos aínda quentes. Non toques eses focos, existe risco de queimarse.

Atención: se se produce un corte de corrente eléctrica, ao restablecerse de novo, a indicación H non se visualizará aínda estando quente a zona de cocción. Ten en conta esta circunstancia.

Utiliza unha tapa sempre que poidas para reducir a perda de calor por evaporación.
